ОТРАСЛЕВЫЕ СТАНДАРТЫ



ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ
pу ≥ 4,0 МПа (PУ ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ОСТ 108.839.05-82





УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

ОТРАСЛЕВОЙ СТАНДАРТ

ДИАФРАГМЫ БЛОКОВ ДЛЯ ТРУБОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.839.05-82

Взамен ОСТ 24.839.04 -
в части приложения; НО 1083-66

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на диафрагмы для блоков, устанавливаемых на трубопроводах пара и горячей воды тепловых электростанций с абсолютным давлением и температурой среды:

p = 37,27 МПа (380 кгс/см2), t = 280 °С;

p = 23,54 МПа (240 кгс/см2), t = 250 °С;

p = 18,14 МПа (185 кгс/см2), t =215 °С;

p = 3,92 МПа (40 кгс/см2), t = 440 °С;

p = 7,45 МПа (76 кгс/см2), t = 145 °С;

p = 4,31 МПа (44 кгс/см2), t = 340 °С;

p = 3,92 МПа (40 кгс/см2), t = 200 °С.

2. Конструкция и размеры диафрагм должны соответствовать указанным на черт. 1, 2 и в таблице.

3. Материал - сталь марки 2Х12ВНМФ по ТУ 14-1-643.

Допускается изготовление диафрагм исполнений 01 - 18, 30 из стали марки 16ГС (или 15ГС), исполнений 19 - 29 из стали марки 20 по ОСТ 108.030.113 с наплавкой рабочей поверхности на толщину не менее 2 мм аустенитными электродами Э-10Х25Н13Г2 по ГОСТ 10052.

4. Размер d20, шероховатость цилиндрической поверхности и не перпендикулярность входного торца к оси диафрагмы окончательно должны контролироваться в собранном блоке.

5. Диафрагмы изготавливаются по рабочим чертежам, разрабатываемым с учетом требований настоящего стандарта.

6. Допускается проточка и наплавка в соответствии с технологическим процессом, применяемым на предприятии - изготовителе.

7. Маркировка и остальные технические требования - по ОСТ 24.125.60.

8. Исполнение, указанное в скобках, применять по согласованию с предприятием - изготовителем.

9. Пример условного обозначения диафрагмы для блока исполнения 01 с условным проходом Dу = 200 мм:

ДИАФРАГМА 200 01 ОСТ 108.839.05.

10. Пример маркировки: 01 ОСТ 108.839.05

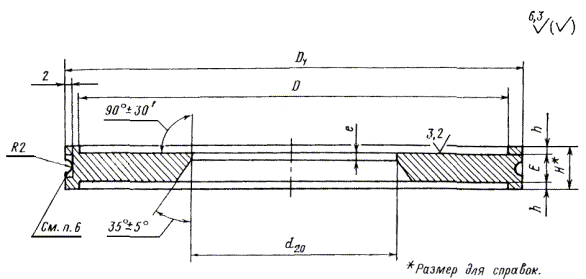

Черт. 1

Остальное - см. черт. 1

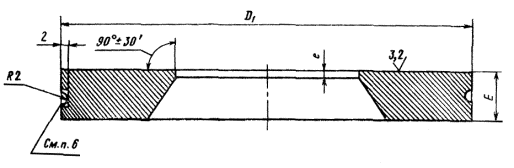

Черт. 2

Размеры, мм

Исполнение

Черт.

Условный проход блока с диафрагмой Dу

D

D1

d20

e

E

h

H*

Масса, кг

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

p = 37,27 МПа (380 кгс/см2), t = 280 °С

01

1

200

227

± 0,50

235

+0,1

По расчету

3,0

± 0,5

10

-0,4

2,5

± 0,15

15

2,8

02

250

270

± 0,65

278

3,5

± 0,6

12

1,5

3,6

03

300

309

317

4,0

13

1,0

6,0

(04)

2

350

-

-

385

5,0

17

-

-

-

9,9

05

400

444

6,0

20

15,0

p = 23,54 МПа (240 кгс/см2), t = 250 °С; p = 18,14 МПа (185 кгс/см2), t =215 °С

06

1

65

74

± 0,37

82

+0,1

По расчету

1,0

± 0,2

3

+0,1

-0,2

6,0

± 0,2

15

0,2

07

100

125

± 0,50

133

1,5

5

-0,4

5,0

0,5

p = 23,54 МПа (240 кгс/см2), t = 250 °С

08

1

150

178

± 0,50

186

+0,1

По расчету

2,5

± 0,5

8

-0,4

3,5

± 0,20

15

1,3

09

175

202

± 0,57

210

9

3,0

± 0,15

1,8

10

225

247

255

3,0

10

2,5

2,6

11

250

293

± 0,65

301

4,0

± 0,6

13

1,0

4,6

12

2

300

-

-

347

5,0

15

-

-

-

7,0

13

350

394

17

10,0

p = 18,14 МПа (185 кгс/см2), t =215 °С

14

1

150

182

± 0,57

190

+0,1

По расчету

2,0

± 0,5

8

-0,4

3,5

± 0,20

15

1,4

15

175

207

215

2,5

9

3,0

± 0,15

1,7

16

225

257

± 0,65

265

3,5

± 0,6

10

2,5

2,8

17

250

305

313

4,0

13

1,0

5,0

18

2

300

-

-

359

5,0

16

-

-

-

8,0

p = 3,92 МПа (40 кгс/см2), t = 440 °С; p = 4,31 МПа (44 кгс/см2), t = 340 °С;

p = 7,45 МПа (76 кгс/см2), t = 145 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С

19

1

50

66

± 0,37

74

+0,1

По расчету

1,0

± 0,2

3

-0,4

6,0

± 0,2

15

0,1

20

100

115

± 0,43

123

1,5

4

5,5

0,3

p = 3,92 МПа (40 кгс/см2), t = 440 °С; p = 7,45 МПа (76 кгс/см2), t = 145 °С

21

1

80

93

± 0,43

101

+0,1

По расчету

1,0

± 0,2

3

+0,1

-0,2

6,0

± 0,2

15

0,2

22

150

160

± 0,50

168

2,0

± 0,5

6

-0,4

4,5

0,8

23

200

213

± 0,57

221

9

3,0

± 0,15

1,6

24

250

263

± 0,65

271

3,0

10

2,5

2,9

25

300

311

319

4,0

± 0,6

14

0,5

5,6

p = 4,31 МПа (44 кгс/см2), t = 340 °С; p = 3,91 МПа (40 кгс/см2), t = 200 °С

26

1

300

323

± 0,7

331

+0,1

По расчету

4

± 0,6

14

-0,4

0,5

± 0,15

15

5,6

27

2

350

-

-

385

5

17

-

-

-

9,7

28

400

432

19

13,6

p = 4,31 МПа (44 кгс/см2), t = 340 °С

29

2

450

-

-

471

+0,1

По расчету

6

± 0,6

20

-0,4

-

-

-

23,0

30

700

726

10

± 0,7

33

-0,6

64,0



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273902 от 26.02.83

4. ВЗАМЕН НО 1083-66, ОСТ 24.839.04

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 10052-75

3

ОСТ 24.125.60-89

7

ОСТ 108.030.113-87

3

ТУ 14-1-643-78

3

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4.

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
