ОТРАСЛЕВЫЕ СТАНДАРТЫ



ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ
pу ≥ 4,0 МПа (PУ ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ОСТ 108.462.07-82





УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

ОТРАСЛЕВОЙ СТАНДАРТ

ПАТРУБКИ БЛОКОВ С СОПЛАМИ И ДИАФРАГМАМИ
ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.462.07-82

Введен впервые

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на патрубки для блоков с соплами и диафрагмами, устанавливаемых на паропроводах тепловых электростанций с абсолютным давлением пара p = 4,31 МПа (44 кгс/см2) и температурой t = 340 °С.

2. Конструкция и размеры патрубков должны соответствовать указанным на черт. 1, 2 и в табл. 1.

3. Наименование деталей (поз. 1, 2; черт. 1), входящих в патрубок исполнений 01, 02, указаны в табл. 2.

4. Материал трубы (поз. 2, черт. 1) - сталь марки 16ГС по ТУ 3-923, материал трубы с камерой (поз. 1, черт. 1) - сталь марки 15ГС (или 16ГС) по ОСТ 108.030.113.

5. Наплавленный металл - по ОСТ 108.940.02.

6. Размеры швов устанавливаются предприятием - изготовителем в зависимости от толщины свариваемых элементов.

7. Остальные технические требования - по ОСТ 24.125.60.

8. Пример условного обозначения патрубка исполнения 01 с условным проходом Dу = 600 мм:

ПАТРУБОК 600 01 ОСТ 108.462.07

9. Пример маркировки: 01 ОСТ 108.462.07

* Размеры для справок.

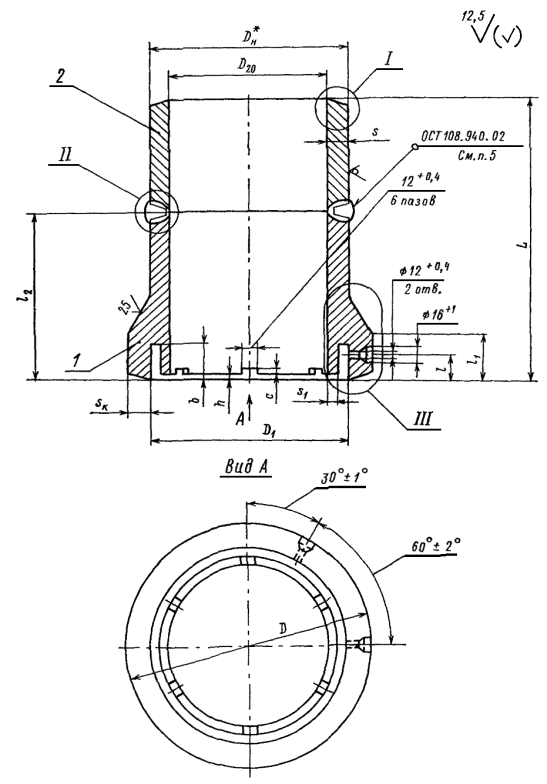

Черт. 1

Остальное - см. черт. 1

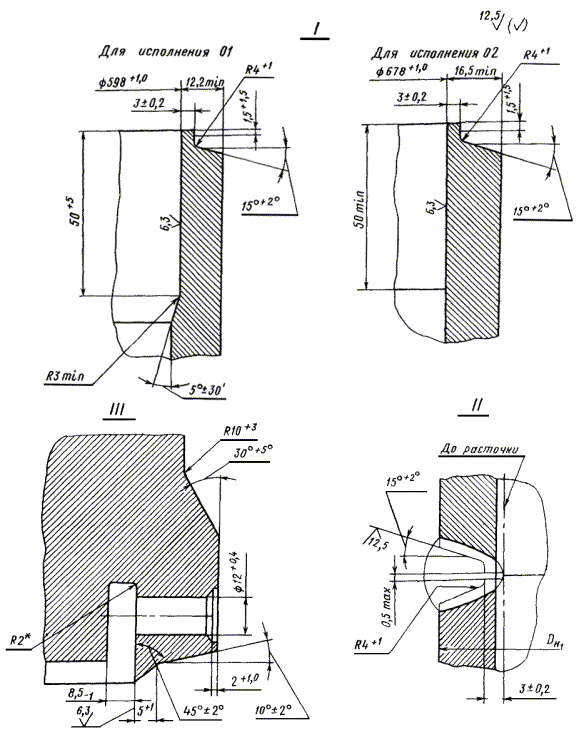

Черт. 2


Таблица 1

Размеры, мм

Исполнение

Dу

Dн*

Dн1

D

D1

D20

s

s1

sк

b

c

h

l

l1

l2

L

Масса, кг

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

не менее

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

01

600

630

630

+2

684

+2

632

± 0,1

586

± 1

20,0

14

24

50

+0,6

6,5

+0,4

12,5

± 0,5

40

± 0,8

70

+3

180

± 2

1400

± 2,5

470

02

700

720

720

778

726

678

16,5

15

7,0

14,0

1450

570


Таблица 2

Обозначение патрубка

Труба с камерой (поз. 1) 1 шт.

Труба (поз. 2) 1 шт.

01 ОСТ 108.462.07

Черт. 1, 2

Черт. 1, 2

02 ОСТ 108.462.07

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273897 от 26.02.83

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

7

ОСТ 108.030.113-87

4

ОСТ 108.940.02-82

2; 5

ТУ 3-923-75

4

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5.

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
