ОТРАСЛЕВЫЕ СТАНДАРТЫ



ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ
pу ≥ 4,0 МПа (PУ ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ОСТ 108.462.06-82





УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

ОТРАСЛЕВОЙ СТАНДАРТ

ПАТРУБКИ БЛОКОВ С ДИАФРАГМАМИ
ДЛЯ ТРУБОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.462.06-82

Взамен ОСТ 24.462.07 в части
pном = 40 кгс/см2, t = 440 °С;
pном = 76 кгс/см2, t = 145 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на патрубки для блоков с диафрагмами, устанавливаемых на трубопроводах пара и горячей воды тепловых электростанций с абсолютным давлением и температурой среды:

p = 3,92 МПа (40 кгс/см2), t = 440 °С;

p = 7,45 МПа (76 кгс/см2), t = 145 °С;

p = 4,31 МПа (44 кгс/см2), t = 340 °С;

p = 3,92 МПа (40 кгс/см2), t = 200 °С.

2. Конструкция и размеры патрубков должны соответствовать указанным на черт. 1 - 3 и в таблице.

3. Материал - труба из стали марки 20 по ТУ 14-3-460.

4. Допускается изготовление патрубков из двух частей (трубы и поковки) или только из поковки.

Материал поковки - сталь марки 20 по ОСТ 108.030.113.

Наплавленный металл - по ОСТ 108.940.02.

5. Патрубки исполнений 01, 02 должны изготавливаться цельными.

6. Размеры швов устанавливаются предприятием - изготовителем в зависимости от толщины свариваемых элементов.

7. Остальные технические требования - по ОСТ 24.125.60.

8. Пример условного обозначения патрубка исполнения 03 с условным проходом Dу = 150 мм:

ПАТРУБОК 150 03 ОСТ 108.462.06.

9. Пример маркировки: 03 ОСТ 108.462.06

* Размер для справок.

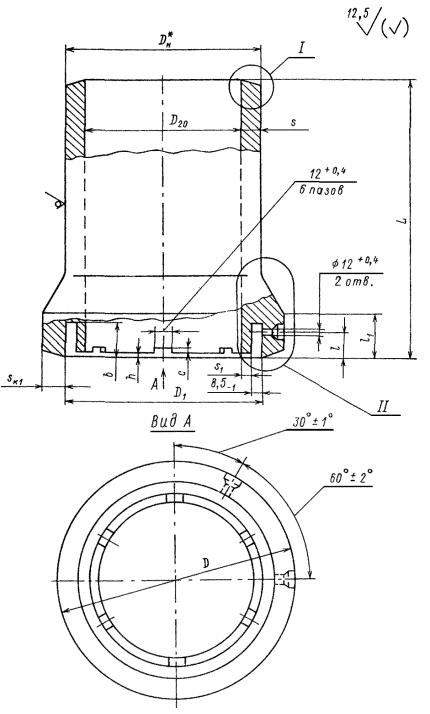

Черт. 1

Остальное - см. черт. 1

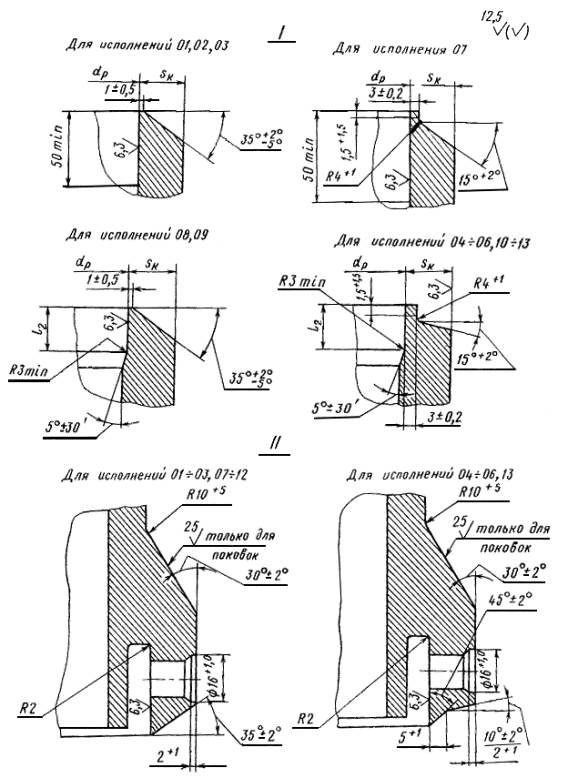

Черт. 2

Остальное - см. черт. 1

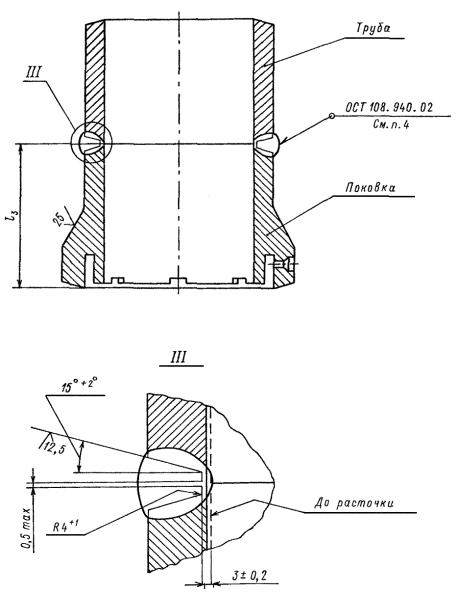

Черт. 3


Размеры, мм

Исполнение

Условный проход Dу

Dн*

D

D1

D20

dр

s, не менее

s1, не менее

sк

sк1

b

c

h

l

l1

l2

l3

L

Масса, кг

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

не менее

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

p = 3,92 МПа (40 кгс/см2), t = 440 °С; p = 7,45 МПа (76 кгс/см2), t = 145 °С;



p = 4,31 МПа (44 кгс/см2), t = 340 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С



01

50

57

92

+1,6

74

± 0,1

50

± 0,1

50

± 0,15

3,1

3,0

3,1

8,0

30

+0,6

1,0

± 0,1

-

-

20

± 0,5

40

+2,5

-

-

-

-

105

± 2,5

1,2



p = 3,92 МПа (40 кгс/см2), t = 440 °С; p = 7,45 МПа (76 кгс/см2), t = 145 °С;



02

80

89

120

+1,6

101

± 0,1

77

± 0,2

77

± 0,23

5,0

3,0

5,0

9,0

30

+0,6

1,0

± 0,2

-

-

20

± 0,5

40

+2,5

-

-

-

± 2

165

± 2,5

2,9



03

150

159

195

168

142

± 0,4

142

+0,63

7,2

4,0

7,2

12,5

1,8

0,5

± 0,2

22

110

350

13,5



04

200

219

255

221

193

± 0,5

195

+0,72

12,0

5,0

9,5

16,0

2,0

2,0

50

+5

120

460

34,0



05

250

273

310

271

241

± 0,7

244

14,0

6,0

11,5

18,0

35

2,5

2,5

± 0,2

25

45

130

570

65,0



06

300

325

360

319

287

± 0,8

290

+0,81

17,0

7,0

13,5

19,0

3,0

4,5

680

100,0



p = 3,92 МПа (40 кгс/см2), t = 440 °С



07

100

108

145

+1,6

123

± 0,1

93

± 0,2

93

+0,54

5,4

6,0

5,4

10,0

30

+0,6

1,5

± 0,2

0,5

± 0,2

22

± 0,5

40

+2,5

-

-

105

± 2

250

± 2,5

6,0



p = 7,45 МПа (76 кгс/см2), t = 145 °С; p = 4,31 МПа (44 кгс/см2), t = 340 °С



08

100

108

145

+1,6

123

± 0,1

96

± 0,2

97

+0,54

5,0

4,5

4,6

10,0

30

+0,6

1,5

± 0,2

0,5

± 0,2

22

± 0,5

40

+2,5

50

+5

105

± 2

250

± 2,5

4,7



p = 3,92 МПа (40 кгс/см2), t = 200 °С



09

100

108

145

+1,6

123

± 0,1

99

± 0,2

100

+0,54

4,0

3,0

2,7

10,0

30

+0,6

1,2

± 0,2

0,5

± 0,2

22

± 0,5

40

+2,5

40

+5

105

± 2

250

± 2,5

3,7



p = 4,31 МПа (44 кгс/см2), t = 340 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С



10

300

325

360

+1,6

331

± 0,1

299

± 0,8

303

+0,81

11,0

7,0

7,6

13,0

35

+0,6

3,3

± 0,2

4,5

± 0,2

25

± 0,5

45

+2,5

50

+5

130

± 2

680

± 2,5

84,0



11

350

377

420

385

351

± 1,0

354

+0,89

8,0

8,6

15,0

3,7

6,0

790

110,0



12

400

426

460

432

396

401

12,0

9,0

9,5

13,0

4,3

7,0

880

148,0



p = 4,31 МПа (44 кгс/см2), t = 340 °С



13

450

465

505

+1,6

471

± 0,1

433

± 1,0

437

+0,91

13,0

10,0

10,5

16,0

35

+0,6

4,7

± 0,2

7,5

± 0,2

25

± 0,5

45

+2,5

50

+5

140

± 2

960

± 2,5

192,0




ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273860 от 26.02.83

4. ВЗАМЕН ОСТ 24.462.07

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

7

ОСТ 108.030.113-87

4

ОСТ 108.940.02-82

4

ТУ 14-3-460-75

3

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5.

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
