ОТРАСЛЕВЫЕ СТАНДАРТЫ



ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ
pу ≥ 4,0 МПа (PУ ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ОСТ 108.104.06-82





УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

ОТРАСЛЕВОЙ СТАНДАРТ

ТРОЙНИКИ ПЕРЕХОДНЫЕ С ГОРЛОВИНОЙ
ДЛЯ ТРУБОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.104.06-82

Взамен ОСТ 24.104.11

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на тройники переходные с вытянутой горловиной трубопроводов пара и горячей воды тепловых электростанций с абсолютным давлением и температурой среды:

p = 3,92 МПа (40 кгс/см2), t = 440 °С;

p = 7,45 МПа (76 кгс/см2), t =145 °С;

p = 4,31 МПа (44 кгс/см2), t = 340 °С;

p = 3,92 МПа (40 кгс/см2), t = 200 °С.

2. Конструкция и размеры тройников должны соответствовать указанным на черт. 1 - 5 и в таблице.

3. Размеры высот H и h, радиусов R и R1 и толщины стенки sк1 могут быть изменены при соблюдении условий прочности по усмотрению изготовителя.

4. Материал тройников - труба из стали марки 20 по ТУ 14-3-460.

5. Остальные технические требования - по ОСТ 24.125.60.

6. Пример условного обозначения тройника переходного исполнения 13 с условными проходами Dу = 150 мм, Dу1 = 100 мм:

ТРОЙНИК ПЕРЕХОДНЫЙ 150×100 13 ОСТ 108.104.06.

7. Пример маркировки: 13 ОСТ 108.104.06

* Размеры для справок.

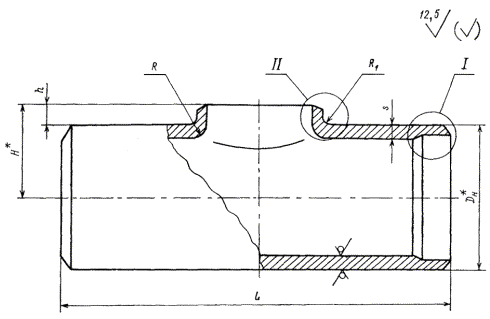

Черт. 1

Остальное - см. черт. 1

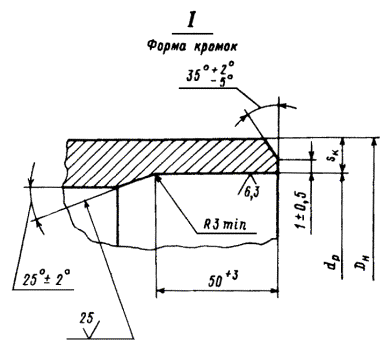

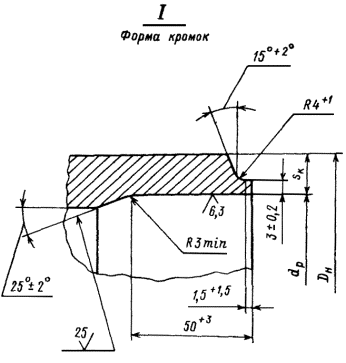

Черт. 2

Остальное - см. черт. 1

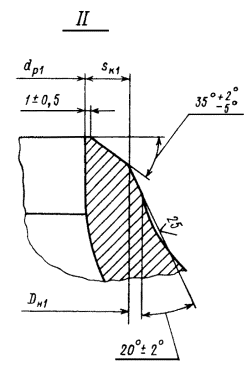

Черт. 3

Остальное - см. черт. 1

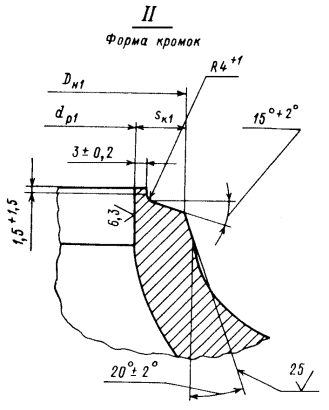

Черт. 4

Остальное - см. черт. 1

Черт. 5


Размеры, мм

Исполнение

Черт. для

Условный проход

Наружный диаметр и толщина стенки присоединяемых труб

Dн*

Dн1

dр

dр1

L (пред. откл. ± 5)

H*

h ± 5

s

sк

sк1

R, не более

R1, не менее

Масса, кг

I

II

Dу

Dу1

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

не менее

p = 3,92 МПа (40 кгс/см2), t = 440 °С

01

2

4

150

100

159×9

108×8

159

109

+1

142

+0,63

93

+0,54

400

103

23

13

7,2

5,9

25

9

18,7

02

200

100

219×13

219

195

+0,72

135

25

20

9,5

35

13

37,5

03

250

100

273×16

273

244

165

28

24

11,5

16

58,9

04

300

100

325×19

325

290

+0,81

191

28

28

13,5

45

19

82,0

p = 3,92 МПа (40 кгс/см2), t = 440 °С; p = 7,45 МПа (76 кгс/см2), t = 145 °С

05

2

5

150

80

159×9

89×6

159

91

+1

142

+0,63

77

+0,46

400

100

20

13

7,2

5,4

25

9

18,7

06

4

200

150

219×13

159×9

219

160

+2

195

+0,72

142

+0,63

500

140

30

20

9,5

7,7

35

13

46,9

07

250

150

273×16

273

244

169

32

24

11,5

16

73,7

08

250

200

219×13

221

+3

195

+0,72

172

35

11,0

09

300

150

325×19

159×9

325

160

+2

290

+0,81

142

+0,63

600

193

30

28

13,5

7,7

45

19

123,0

10

300

200

219×13

221

+3

195

+0,72

195

32

10,5

11

300

250

273×16

275

244

201

38

13,5

p = 7,45 МПа (76 кгс/см2), t = 145 °С

12

2

5

150

100

159×9

108×6

159

109

+1

142

+0,63

97

+0,54

400

103

23

13

7,2

5,2

25

9

18,7

p = 4,31 МПа (44 кгс/см2), t = 340°С

13

2

5

150

100

159×7

108×6

159

109

+1

147

+0,63

97

+0,54

400

103

23

9

4,4

5,2

25

6

13,3

14

200

100

219×9

219

203

+0,72

500

135

25

13

5,6

35

9

33,0

15

250

100

273×10

273

254

+0,81

165

28

16

6,6

5,6

11

50,7

16

300

100

325×13

325

303

600

193

30

19

7,6

45

13

92,0

p = 4,31 МПа (44 кгс/см2), t = 340 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С

17

2

5

150

80

159×7

89×4

159

91

+1

147

+0,63

81

+0,54

400

100

20

9

4,4

3,6

25

6

13,3

18

4

200

150

219×9

159×7

219

160

+2

203

+0,72

147

+0,63

500

138

28

13

5,6

5,0

35

9

33,0

19

250

150

273×10

159×7

273

160

+2

254

+0,81

147

+0,63

500

167

30

16

6,6

5,0

35

11

50,7

20

250

200

219×9

221

+3

203

+0,72

170

33

6,6

21

300

150

325×13

159×7

325

160

+2

303

147

+0,63

600

195

32

19

7,6

5,0

45

13

92

22

300

200

219×9

221

+3

203

+0,72

198

35

6,6

23

300

250

273×10

275

254

0,81

203

40

7,6

p = 4,31 МПа (44 кгс/см2), t = 340 °С; р = 3,92 МПа (40 кгс/см2), t = 200 °С

24

2

4

350

200

377×13

219×9

377

221

+3

354

+0,89

203

+0,72

700

234

45

24

8,6

6,6

55

16

146,0

25

350

250

273×10

275

254

0,81

7,6

26

350

300

325×13

328

303

8,8

27

400

200

426×14

219×9

426

221

401

203

+0,72

258

9,5

6,6

50

167,0

28

400

250

273×10

275

254

0,81

253

40

7,6

29

400

300

325×13

328

303

253

40

8,8

30

450

200

465×16

219×9

465

221

437

+0,97

203

+0,72

800

278

45

30

10,5

6,6

55

20

259,0

31

450

250

273×10

275

254

0,81

7,6

32

450

300

325×13

328

303

283

50

8,8

33

450

350

377×13

382

+4

354

0,89

800

283

50

9,8

р = 3,92 МПа (40 кгс/см2), t = 200 °С

34

3

5

125

80

133×5

89×4

133

91

+1

124

+0,63

81

+0,54

300

85

18

13

3,2

3,6

25

9

12,0

35

125

100

108×4,5

109

100

87

20

3,5


ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273750 от 26.02.83

4. ВЗАМЕН ОСТ 24.104.11

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

5

ТУ 14-3-460-75

4

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4.

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
