МИНИСТЕРСТВО
ТОПЛИВА И ЭНЕРГЕТИКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

СТАНДАРТЫ ОТРАСЛИ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ ТРУБОПРОВОДОВ
ИЗ УГЛЕРОДИСТОЙ И НИЗКОЛЕГИРОВАННОЙ СТАЛЕЙ
НА Рраб < 2,2 МПа (22 кгс/см2), t ≤ 425 °С
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ

ЧАСТЬ II

СТАНДАРТ ОТРАСЛИ

Детали и сборочные единицы трубопроводов ТЭС
на
Рраб < 2,2 МПа (22 кгс/см2), t ≤ 425 °С

СОЕДИНЕНИЯ ФЛАНЦЕВЫЕ ДЛЯ КАМЕРНЫХ ИЗМЕРИТЕЛЬНЫХ
ДИАФРАГМ ТРУБОПРОВОДОВ Ру ≤ 2,5 МПа (25 кгс/см2)

Конструкция и размеры

ОСТ 34 10.756-97

Предисловие

1 РАЗРАБОТАН АООТ Севзапэнергомонтажпроект

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Министерства топлива и энергетики РФ от 23 декабря 1997 г. № 443

3 ВЗАМЕН ОСТ 3410-756-92



СОДЕРЖАНИЕ



СТАНДАРТ ОТРАСЛИ

Детали и сборочные единицы трубопроводов ТЭС
на
Рраб < 2,2 МПа (22 кгс/см2), t ≤ 425 °С

СОЕДИНЕНИЯ ФЛАНЦЕВЫЕ ДЛЯ КАМЕРНЫХ ИЗМЕРИТЕЛЬНЫХ
ДИАФРАГМ ТРУБОПРОВОДОВ Ру ≤ 2,5 МПа (25 кгс/см2)

Конструкция и размеры

Дата введения 1998-03-01

1 Область применения

Настоящий стандарт распространяется на фланцевые соединения для камерных измерительных диафрагм по ГОСТ 26969 исполнения 1 для трубопроводов тепловых электростанций.

Стандарт соответствует требованиям «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03-94, утвержденным Госгортехнадзором РФ [1].

Фланцевые соединения для камерных измерительных диафрагм предназначены для применения на трубопроводах, на которые распространяются РД 03-94.

Допускается применение фланцевых соединений для камерных измерительных диафрагм по настоящему стандарту для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем СССР [2].

Пределы применения фланцевых соединений для камерных измерительных диафрагм приведены в таблице 1.

Таблица 1

Условное давление Ру, МПа (кгс/см2)

Рабочее давление Рраб, МПа (кгс/см2) для температуры рабочей среды, °С

200

250

300

350

2,50 (25,0)

2,20 (22,0)

2,20 (22,0)

1,90 (19,0)

1,70 (17,0)

1,60 (16,0)

1,60 (16,0)

1,40 (14,0)

1,20 (12,0)

-

1,00 (10,0)

1,00 (10,0)

0,90 (9,0)

0,75 (7,5)

-

0,63 (6,3)

0,63 (6,3)

0,54 (5,4)

0,48 (4,8)

-

1.1 Для трубопроводов тепловых сетей допускается применение фланцевых соединений для камерных измерительных диафрагм на рабочее давление до 2,5 МПа при рабочей температуре до 200 °С.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 380-88 Сталь углеродистая обыкновенного качества.

ГОСТ 481-80 Паронит и прокладки из него. Технические условия.

ГОСТ 1050-88 Прокат сортовой калиброванный со специальной отделкой поверхности из углеродистой качественной конструкционной стали, общие технические условия.

ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия.

ГОСТ 1755.4-87 Болты, винты, шпильки и гайки. Механические свойства и методы испытаний.

ГОСТ 1759.5-87 Гайки. Механические свойства и методы испытаний.

ГОСТ 10702-78 Прокат из качественной конструкционной углеродистой и легированной сталей для холодного выдавливания и высадки. Технические условия.

ГОСТ 12816-80 Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20 МПа (от 1 до 200 кгс/см2). Общие технические требования.

ГОСТ 12820-80 Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры.

ГОСТ 20700-75 Болты, шпильки, гайки и шайбы для фланцевых и анкерных соединений, пробки и хомуты с температурой среды от 0 до 650 °С.

ГОСТ 26969-86 Диафрагмы для измерения расхода жидкостей и газов стандартные.

ОСТ 34 10.747-97 Детали и сборочные единицы трубопроводов ТЭС на Рраб < 2.2 МПа (22 кгс/см2), t ≤ 425 °С. Трубы и прокат. Сортамент.

ОСТ 34 10.748-97 Детали и сборочные единицы трубопроводов ТЭС на Рраб < 2,2 МПа (22 кгс/см2), t ≤ 425 °С. Соединения сварные стыковые. Типы, конструктивные элементы и размеры.

ОСТ 34 10.766-97 Детали и сборочные единицы трубопроводов ТЭС на Рраб < 2,2 МПа (22 кгс/см2), t ≤ 425 °С. Технические требования.

3 Конструкция и размеры

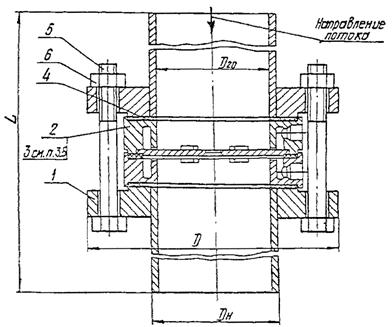

Конструкция и размеры фланцевых соединений для камерных измерительных диафрагм должны соответствовать указанным на чертеже 1 и в таблицах 2 и 3.

Untitled-1

* Размеры для справок

Чертеж 1

Таблица 2

Размеры в миллиметрах

Обозначение

Условное давление Ру, МПа (кгс/см2)

Условный проход Dу

Размеры присоединяемых труб

Dн´S

D

Dн

D20

L

Масса, кг

01

0,6 (6)

50

57´2,5

140

57

52

460

4,7

02

65

76´3,0

160

76

70

6,1

03

80

89´3,0

185

89

83

9,0

04

100

108´4,5

205

108

99

480

12,0

05

125

133´4,0

235

133

125

580

16,7

06

150

159´4,5

260

159

150

680

21,7

07

200

219´,6,0

315

219

207

920

41,8

08

250

273´6,0

370

273

261

1160

70,5

09

300

325´6,0

435

325

313

1360

109,4

10

350

377´9,0

485

377

359

1540

154,3

11

400

425´9,0

535

426

408

1760

198,6

12

500

530´8,0

640

530

514

2160

268,9

13

1,0 (10)

50

57´2,5

160

57

52

460

6,6

14

65

76´3,0

180

76

70

8,9

15

80

89´3,0

195

89

83

10,5

16

100

108´4,5

215

108

99

480

15,3

17

125

133´4,0

245

133

125

580

20,0

18

150

159´4,5

280

159

150

680

28,0

19

200

219´6,0

335

219

207

920

47,8

20

250

273´6,0

405

273

261

1160

90,3

21

300

325´6,0

460

325

313

1360

128,0

22

350

377´9,0

520

377

359

1540

181,6

23

400

426´9,0

580

426

408

1760

240,4

24

500

530´8,0

710

530

514

2160

365,7

25

1,6 (16)

50

57´2,5

160

57

52

460

7,7

26

65

76´3,0

180

76

70

10,3

27

80

89´3,0

195

89

83

11,8

28

100

108´4,5

215

108

99

480

17,0

29

125

133´4,0

245

133

125

580

22,2

30

150

159´4,5

280

159

150

680

30,6

31

1,6 (16)

200

219´6,0

335

219

207

920

54,4

32

250

273´6,0

405

273

261

1160

90,3

33

100

325´6,0

460

325

313

1360

128,0

34

350

377´9,0

520

377

359

1540

181,6

35

400

426´9,0

580

426

408

1760

240,4

36

500

530´8,0

710

530

514

2160

365,7

37

2,5 (25)

50

57´3,0

160

57

51

460

8,5

38

65

76´3,0

180

76

70

11,1

39

80

89´3,5

195

89

82



13,5

40

100

108´4,0

230

108

100

480

20,5

41

125

133´4,0

270

133

125

580

29,7

42

150

159´5,0

300

159

149

680

37,6

43

200

219´7,0

360

219

205

920

63,9

44

250

273´8,0

425

273

257

1160

102,6

45

300

325´8,0

485

325

309

1360

148,0

46

350

377´9,0

550

377

359

1540

217,3

47

400

426´10,0

610

426

406

1760

280,0

48

500

530´8,0

730

530

514

2160

404,3

Примечание - Масса определена без учета позиций 2 и 3.

Пример условного обозначения фланцевого соединения с условным проходом Dу 100 мм на условное давление 1,0 МПа:

Соединение фланцевое 100-1,0 16 ОСТ 34 10.756-97

Таблица 3

Соединение фланцевое

Позиция 1

Фланец с патрубком количество 2

Позиция 2

Диафрагма по ГОСТ 26969 количество (кол.) 1

Позиция 3

Кольцо монтажное количество 1

Позиция 4

Прокладка количество 2

Позиция 5

Болт

Позиция 6

Гайка

Обозначение по настоящему стандарту

Обозначение*

Обозначение по настоящему стандарту

Размеры D´d, мм

Масса, кг

Обозначение

Кол.

Обозначение

Кол.

01

1-01

ДКС 0,6-50-1-А/Б

3-01

80´52

0,01

М12´120

4

М12

4

02

1-02

ДКС 0,6-65-1-Д/Б

3-02

100´70

03

1-03

ДКС 0,6-80-1-А/Б

3-03

115´83

М16´125

М16

04

1-04

ДКС 0,6-100-1-Д/Б

3-04

137´99

05

1-05

ДКС 0,6-125-1-А/Б

3-05

166´125

0,02

М16´130

8

8

06

1-06

ДКС 0,6-150-1-А/Б

3-06

191´150

07

1-07

ДКС 0,6-200-1-А/Б

3-07

249´207

0,03

08

1-08

ДКС 0,6-250-1-А/Б

3-08

303´261

0,04

М16´140

12

12

09

1-09

ДКС 0,6-300-1-А/Б

3-09

303´261

0,05

М20´140

М20

10

1-10

ДКС 0,5-350-1-А/Б

3-10

406´359

0,06

11

1-11

ДКС 0,6-400-1-А/Б

3-11

456´408

0,07

М20´150

16

16

12

1-12

ДКС 0,6-500-1-А/Б

3-12

561´514

0,08

13

1-13

ДКС 10-50-1-А/Б

3-13

87´52

0,01

М16´125

4

М16

4

14

1-14

ДКС 10-65-1-А/Б

3-14

109´70

М16´130

15

1-15

ДКС 10-80-1-А/Б

3-15

120´83

16

1-16

ДКС 10-100-1-А/Б

3-16

149´99

0,02

М16´130

8

8

17

1-17

ДКС 10-125-1-А/Б

3-17

175´125

0,02

М16´140

18

1-18

ДКС 10-150-1-А/Б

3-18

203´150

0,03

М20´140

М20

19

1-19

ДКС 10-200-1-А/Б

3-19

259´207

0,04

20

1-20

ДКС 10-250-1-А/Б

3-20

312´261

0,05

М24´160

12

М24

12

21

1-21

ДКС 10-300-1-А/Б

3-21

363´313

0,06

22

1-22

ДКС 10-350-1-А/Б

3-22

421´359

0,08

16

16

23

1-23

ДКС 10-400-1-А/Б

3-23

473´408

0,10

М27´180

М27

24

1-24

ДКС 10-500-1-А/Б

3-24

575´514

0,11

М30´200

20

М30

20

25

1-25

ДКС 10-50-1-А/Б

3-13

87´52

0,01

М16´130

4

М16

4

26

1-26

ДКС 10-65-1-А/Б

3-14

109´70

М16´140

27

1-27

ДКС 10-80-1-А/Б

3-15

120´83

28

1-28

ДКС 10-100-1-А/Б

3-16

149´99

8

8

29

1-29

ДКС 10-125-1-А/Б

3-17

175´125

0,02

М16´150

30

1-30

ДКС 10-150-1-А/Б

3-18

203´150

0,03

М20´150

М20

31

1-31

ДКС 10-200-1-А/Б

3-19

259´207

0,04

12

12

32

1-32

ДКС 10-250-1-А/Б

3-20

312´261

0,05

М24´160

М24

33

1-33

ДКС 10-300-1-А/Б

3-21

363´313

0,06



34

1-34

ДКС 10-350-1-А/Б

3-22

421´359

0,08

16



16

35

1-35

ДКС 10-400-1-А/Б

3-23

473´408

0,10

М27´130

М27

36

1-36

ДКС 10-500-1-А/Б

3-24

575´514

0,11

М30´200

20

М30

20

37

1-37

ДКС 10-50-1-А/Б

3-13

87´51

0,01

М16´140

4

М16

4

38

1-38

ДКС 10-65-1-А/Б

3-14

109´70

8

8

39

1-39

ДКС 10-80-1-А/Б

3-15

120´82

40

1-40

ДКС 10-100-1-А/Б

3-16

149´100

М20´150

М20

41

1-41

ДКС 10-125-1-А/Б

3-17

175´125

0,02

М24´160

М24

42

1-42

ДКС 10-150-1-А/Б

3-13

203´149

0,03

43

1-43

ДКС 10-200-1-А/Б

3-19

259´205

0,04

12

12

44

1-44

ДКС 10-250-1-А/Б

3-20

312´257

0,05

М27´170

М27

45

1-45

ДКС 10-300-1-А/Б

3-21

363´309

0,06

16

16

46

1-46

ДКС 10-350-1-А/Б

3-22

421´359

0,08

М30´190

16

М30

16

47

1-47

ДКС 10-400-1-А/Б

3-23

473´406

0,10

48

1-48

ДКС 10-500-1-А/Б

3-24

575´514

0,11

М36´220

20

20

* В конце обозначения должен быть указан тип соединения диафрагмы согласно приложению 3 к ГОСТ 26969

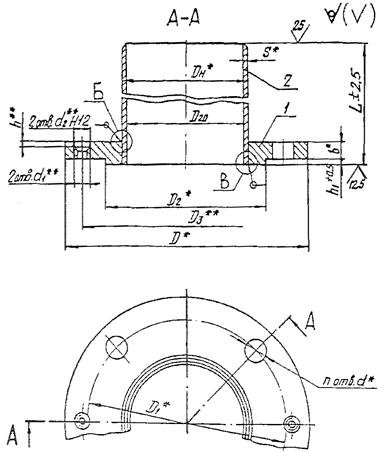

3.1 Конструкция и размеры фланцев с патрубками должны соответствовать указанным на чертеже 2 и в таблицах 4 и 5.

Untitled-1

* Размеры для справок

** Размеры для одного фланца каждой пары

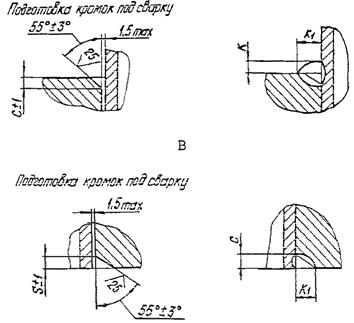

Чертеж 2, лист 1

Для Ру ≤ 1,6 МПа (16 кгс/см2)

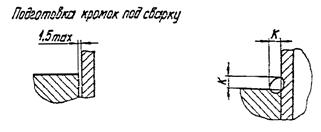

Untitled-1

Для Ру 2,5 МПа (25 кгс/см2)

Untitled-1

Чертеж 2, лист 2

Таблица 4

Размеры в миллиметрах

Обозначение

Давление Ру, МПа (кгс/см2)

Условный проход Dу

D

D1

D2

D3

Dн

D20

S

L

b

a

1-01

0,63 (6,3)

50

140

110

80

120

57

52

2,5

200

13

1,0

1-02

65

160

130

100

140

76

70

3,0

1-03

80

185

150

115

160

89

83

15

1-04

100

205

170

137

180

108

99

4,5

210

1-05

125

235

200

166

210

133

125

4,0

260

17

1-06

150

260

225

191

235

159

150

4,5

310

1-07

200

315

280

249

290

219

207

6,0

430

19

1,5

1-08

250

370

335

303

345

273

261

550

20

1-09

300

435

395

356

405

325

313

650

1-10

350

485

445

406

455

377

359

9,0

740

22

1-11

400

535

495

456

510

426

408

850

24

1-12

500

640

600

561

615

530

514

8,0

1050

25

1-13

1,0 (10)

50

160

125

87

135

57

52

2,5

200

15

1,0

1-14

65

180

145

109

155

76

70

3,0

17

1-15

80

195

160

120

170

89

83

1-16

100

215

180

149

190

108

99

4,5

210

19

1-17

125

245

210

175

220

133

125

4,0

260

21

1-18

150

280

240

203

250

159

150

4,5

310

1-19

200

335

295

259

305

219

207

6,0

430

1,5

1-20

250

405

355

312

365

273

261

550

28

1-21

300

460

410

363

420

325

313

650

1-22

350

520

470

421

480

377

359

9,0

740

30

1-23

400

580

525

473

540

426

408

850

34

1-24

500

710

650

575

670

530

514

8,0

1050

44

1-25

1,6 (16)

50

160

125

87

135

57

52

2,5

200

19

1,0

1-26

65

180

145

109

155

76

70

3,0

21

1-27

80

195

160

120

170

89

83

1-28

100

215

180

145

190

105

99

4,5

210

23

1-29

125

245

210

175

220

133

125

4,0

260

25

1-30

150

280

240

203

250

159

150

4,5

310

1-31

1,6 (16)

200

325

295

259

305

219

207

6,0

430

27

1,5

1-32

250

405

355

312

365

273

261

6,0

550

23

1-33

300

460

410

363

420

325

313

6,0

650

1-34

350

520

470

421

480

377

359

9,0

740

30

1-35

400

580

525

473

540

426

408

9,0

850

34

1-36

500

710

650

575

670

530

514

8,0

1050

44

1-37

2,5 (25)

50

160

125

87

135

57

51

3,0

200

21

1,0

1-38

65

180

145

109

155

76

70

3,0

1-39

80

195

160

120

170

39

82

3,5

23

1-40

100

230

190

149

200

108

100

4,0

210

25

1-41

125

270

220

175

230

133

125

4,0

260

27

1-42

150

300

250

203

260

159

149

5,0

310

1-43

200

360

310

259

320

219

205

7,0

430

29

1,5

1-44

250

425

370

312

380

273

257

8,0

550

31

1-45

300

485

430

363

440

325

309

8,0

650

32

1-46

350

550

490

421

500

377

359

9,0

740

38

1-47

400

610

550

473

570

426

408

10,0

850

40

1-48

500

730

660

575

670

530

514

8,0

1050

43

Продолжение таблицы 4

Размеры в миллиметрах

Обозначение

C

C1

d

d1

d2

K

h

h1

K1

K2

n

Масса, кг

Номин.

Предельное отклонение

Номин.

Предельное отклонение

1-01

-

1,5

14

М12-7Н

14

3

+2

-

4

-

-

2,5

4

2,1

1-02

2,0

3,0

2,7

1-03

18

4,0

1-04

3,0

4

5

4,5

5,4

1-05

4,0

8

7,3

1-06

4,5

9,8

1-07

4,0

6

+3

6,0

19,8

1-08

7

12

33,5

1-09

22

5

51,8

1-10

5,0

9

10

7,0

74,2

1-11

М16-7Н

18

16

95,2

1-12

8

130,3

1-13

1,5

18

М12-7Н

-

3

-

4

2,5

4

2,8

1-14

2,0

3,0

3,9

1-15

4,7

1-16

3,0

14

4

7

4,5

8

6,5

1-17

4,0

8,8

1-18

22

4,5

12,1

1-19

4,0

6

6,0

22,0

1-20

26

М16-7Н

18

10

12

40,3

1-21

5

59,2

1-22

5,0

9

7,0

16

84,4

1-23

30

23

110,9

1-24

33

8

20

166,9

1-25

1,5

18

М12-7Н

14

3

+2

5

4

2,5

4

3,3

1-26

2,0

7

3,0

4,6

1-27

5,3

1-28

3,0

4

4,5

8

7,4

1-29

10

4,0

9,9

1-30

22

4,5

13,3

1-31

4,0

6

+3

6,0

12

24,1

1-32

26

М16-7Н

18

5

40,3

1-33

59,2

1-34

5,0

9

7,0

16

84,4

1-35

30

23

110,9

1-36

33

8

20

166,9

1-37

3

2,0

18

М12-7Н

14

3

+2

7

4



+3

3,0

4

3,7

1-38

6

8

4,4

1-39

4

2,5

4

9

3,5

5,6

1-40

3,0

22

10

4,0

8,2

1-41

26

М16-7Н

13

11,7

1-42

5

5,0

15,6

1-43

6

4,0

7

+3

13

+5

7,0

12

27,2

1-44

8

30

8

12

16

44,7

1-45

15

5

16

65,1

1-46

9

5,0

33

9

20

18

96,3

1-47

10

10

20

132,7

1-48

8

39

8

23

16

20

177,4

Таблица 5

Обозначение фланца с патрубком

Позиция 1

Фланец по ГОСТ 12320

Обозначение

Позиция 2

Патрубок

Размеры, мм

Материал по ОСТ 34 10.747 раздел

Масса, кг

Dн´S

L*

1-01

2-50-6

57´2,5

200

6

0,7

1-02

2-65-6

76´3,0

1,1

1-03

2-80-6

89´3,0

1,5

1-04

2-100-6

108´4,5

210

2,4

1-05

2-125-6

133´4,0

260

3,3

1-06

2-150-6

159´4,5

310

5,3

1-07

2-200-6

219´6,0

430

13,6

1-08

2-250-6

273´6,0

550

25,3

1-09

2-300-6

325´6,0

650

40,7

1-10

2-350-6

377´9,0

740

60,4

1-11

2-400-6

426´9,0

850

78,7

1-12

2-500-6

530´3,0

1050

9

109,2

1-13

2-50-10

57´2,5

200

6

0,7

1-14

2-65-10

76´3,0

1,1

1-15

2-80-10

89´3,0

1,5

1-16

2-100-10

108´4,5

210

2,4

1-17

2-125-10

133´4,0

260

3,3

1-18

2-150-10

159´4,5

310

5,3

1-19

2-200-10

219´6,0

430

13,6

1-20

2-250-10

273´6,0

550

25,3

1-21

2-300-10

325´6,0

650

40,7

1-22

2-350-10

377´9,0

740

60,4

1-23

2-400-10

426´9,0

850

78,7

1-24

2-500-10

530´8,0

1050

9

109,2

1-25

2-50-16

57´2,5

200

6

0,7

1-26

2-65-16

76´3,0

1,1

1-27

2-30-16

89´3,0

1,5

1-28

2-100-16

108´4,5

210

2,4

1-29

2-125-16

133´4,0

260

3,3

1-30

2-150-16

159´4,5

310

5,3

1-31

2-200-16

219´6,0

430

13,6

1-32

2-250-16

273´6,0

550

25,3

1-33

2-300-16

325´6,0

650

40,7

1-34

2-350-16

377´9,0

740

60,4

1-35

2-400-16

426´9,0

850

78,7

1-36

2-500-16

530´8,0

1050

9

109,2

1-37

2-50-25

57´3,0

200

4

0,8

1-38

2-65-25

76´3,0

1,1

1-39

2-80-25

89´3,5

1,5

1-40

2-100-25

108´4,0

210

2,2

1-41

2-125-25

133´4,0

260

3,3

1-42

2-150-25

159´5,0

310

5,3

1-43

2-200-25

219´7,0

430

13,6

1-44

2-250-25

273´8,0

550

25

1-45

2-300-25

325´8,0

650

40,7

1-46

2-350-25

377´9,0

740

60,4

1-47

2-100-25

426´10,0

850

87,2

1-48

2-500-25

530´8,0

1050

9

109,2

* Размер после обработки по чертежу 2

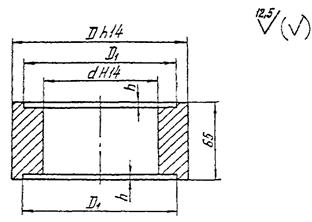

3.2 Конструкция и размеры монтажного кольца должны соответствовать указанным на чертеже 3 и в таблице 6

Untitled-1

Чертеж 3

Таблица 6

Размеры в миллиметрах

Обозначение кольца монтажного

Давление Ру, МПа (кгс/см2)

Условный проход Dу

D

D1

d

h

Масса, кг

Номин.

Предельное отклонение

3-01

0,63 (6,3)

50

96

80

+0,40

52

4

2,4

3-02

65

116

100

+0,46

70

3,3

3-03

80

132

115

83

4,1

3-04

100

152

137

+0,53

99

4,5

3-05

125

182

166

125

6,6

3-06

150

207

191

+0,60

150

7,5

3-07

0,63 (6,3)

200

262

249

+0,60

207

9,8

3-08

250

317

303

+0,68

261

12,7

3-09

300

371

356

313

12

15,8

3-10

350

422

406

+0,76

359

18,6

3-11

100

472

456

408

20,2

3-12

500

577

561

+0,90

514

25,7

3-13

1,0 (10) ¸ 2,5 (25)

50

106

37

+0,46

51

4

3,2

3-14

65

126

109

70

4,2

3-15

30

140

120

82

4,9

3-16

100

160

149

+0,53

100

5,8

3-17

125

190

175

125

7,7

3-18

150

216

203

+0,60

149

9,1

3-19

200

270

259

205

11,3

3-20

250

325

312

+0,68

257

14,5

3-21

300

375

363

+0,76

309

16,5

3-22

350

435

421

359

5

22,3

3-23

400

488

473

406

26,1

3-24

500

590

575

+0,90

514

31,1

Пример условного обозначения монтажного кольца для трубопровода с условным проходом Dу 100 мм на условное давление Ру 0,6 МПа:

Кольцо монтажное 100-0,6 3-04 ОСТ 34 10.756-97

3.3 Материал:

фланцев сталь марок 16ГС, 09Г2С, 17ГС, 17Г1С, 10Г2С1 в соответствии с ОСТ 34 10.747, раздел 11;

патрубков - см. таблицу 5 настоящего стандарта;

колец монтажных - сталь марки Ст3сп2 по ГОСТ 330 или иная по ОСТ 34 10.747, разделы 11 - 13;

прокладок - паронит марки ПОН по ГОСТ 481, толщиной 2 мм;

крепежных деталей - сталь 35Х по ГОСТ 10702 или сталь 35 по ГОСТ 1050.

3.3.1 Шпильки и гайки - по ГОСТ 20700. Для температуры среды до 300 °С допускается применять болты, шпильки и гайки по ГОСТ 1759.0 из стали 35 с гарантией механических свойств по классу прочности 5.6 ГОСТ 1759.4 - для болтов и шпилек; и по классу прочности 6 ГОСТ 1759.5 - для гаек.

3.3.2 Шпильки по ГОСТ 20700 должны поставляться:

- из стали 35Х - IV категории 2 группы качества;

- из стали 35 - III категории 2 группы качества.

3.4 Камерная диафрагма по ГОСТ 26969 поставляется заводом-изготовителем расходомеров в соответствии с опросным листом, представляемым заказчиком (проектной организацией).

3.5 Монтажное кольцо включается в поставку фланцевого соединения и устанавливается вместо камерной диафрагмы только на период монтажа и продувки трубопровода.

3.6 Требования к подготовке кромок патрубков под сварку и сварке их с трубопроводом - по ОСТ 34 10.748, при этом, диаметры расточек патрубков и минимально-допустимые толщины стенок в месте расточек выбираются в зависимости от размеров присоединяемых труб.

3.7 Неуказанные предельные отклонения размеров

3.8 Технические требования на фланцы по ГОСТ 12816.

3.9 Остальные требования по ОСТ 34 10.766.

Приложение А

(информационное)

Библиография

[1] РД 03-94. Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды.

[2] СНиП 3.05.05-84. Технологическое оборудование и технологические трубопроводы.







© 2013 Ёшкин Кот :-)
