МИНИСТЕРСТВО
ТОПЛИВА И ЭНЕРГЕТИКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ОСТ 34 10.747-97 ÷
ОСТ 34 10.754-97

СТАНДАРТЫ ОТРАСЛИ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ТРУБОПРОВОДОВ ИЗ УГЛЕРОДИСТОЙ
И НИЗКОЛЕГИРОВАННОЙ СТАЛЕЙ
НА Рраб < 2,2 МПа (22 кгс/см2),
t ≤ 425 °С
для и тепловых электростанций

ОСТ 34 10.747-97 ÷ ОСТ 34 10.754-97

ЧАСТЬ I

СТАНДАРТ ОТРАСЛИ

ОСТ 34 10.752-97

Детали и сборочные единицы трубопроводов ТЭС
на Рраб < 2,2 МПа (22 кгс/см2),
t ≤ 425 °С

КОЛЕНА СЕКТОРНЫЕ СВАРНЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Предисловие

1 РАЗРАБОТАН АООТ Севзапэнергомонтажпроект

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Министерства топлива и энергетики РФ от 23 декабря 1997 г. № 443

3 ВЗАМЕН ОСТ 34-10-752-92

СОДЕРЖАНИЕ



СТАНДАРТ ОТРАСЛИ

ОСТ 34 10.752-97

Детали и сборочные единицы трубопроводов ТЭС
на Рраб < 2,2 МПа (22 кгс/см2),
t ≤ 425 °С

КОЛЕНА СЕКТОРНЫЕ СВАРНЫЕ

Конструкция и размеры

Дата введения 1998-03-01

1 Область применения

Настоящий стандарт распространяется на сварные секторные колена из углеродистой и низколегированной сталей для трубопроводов тепловых электростанций.

Стандарт соответствует требованиям «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03-94, утвержденным Госгортехнадзором РФ [1].

Сварные секторные колена предназначены для применения на трубопроводах, на которые распространяются РД 03-94.

Допускается применение сварных секторных колен по настоящему стандарту для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем СССР [2].

Пределы применения сварных секторных колен приведены в таблице 1.

Таблица 1

Условное давление Pу, МПа (кгс/см2)

Рабочее давление Pраб, МПа (кгс/см2) для температуры рабочей среды, °С

200

250

300

350

2,5 (25)

2,2 (22)

2,2 (22)

1,9 (19)

1,7 (17)

1,6 (16)

1,6 (16)

1,4 (14)

1,2 (12)

-

1.1 Для трубопроводов тепловых сетей допускается применение сварных секторных колен на рабочее давление до 2,5 МПа при рабочей температуре до 200 °С.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 5520-79 Сталь листовая углеродистая низколегированная и легированная для котлов и сосудов, работающих под давлением.

ГОСТ 14637-89 Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия.

ОСТ 34 10.699-97 Детали трубопроводов стальные бесшовные приварные на Pраб < 2,2 МПа (22 кгс/см2) для атомных и тепловых электростанций. Отводы крутоизогнутые. Конструкция и размеры.

ОСТ 34 10.747-97 Детали и сборочные единицы трубопроводов ТЭС на Pраб < 2,2 МПа (22 кгс/см2), t ≤ 425 °С. Трубы и прокат. Сортамент.

ОСТ 34 10.748-97 Детали и сборочные единицы трубопроводов ТЭС на Pраб < 2,2 МПа (22 кгс/см2), t ≤ 425 °С. Соединения сварные стыковые. Типы, конструктивные элементы и размеры.

ОСТ 34 10.766-97 Детали и сборочные единицы трубопроводов ТЭС на Pраб < 2,2 МПа (22 кгс/см2), t ≤ 425 °С. Технические требования.

3 Конструкция и размеры

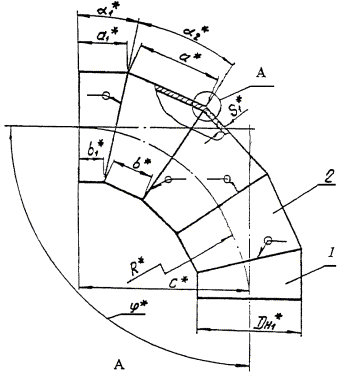

Конструкция и размеры сварных секторных колен должен соответствовать указанным на чертеже 1 и в таблицах 2 и 3.

Для α 15° и 30°

Для α 45° и 60°

* Размеры для справок

Чертеж 1, лист 1

Для α 90°

Для Dн < 720 мм при S1 < 9 мм

Для Dн ≥ 720 мм при S1 ≥ 9 мм

* Размеры для справок

Чертеж 1, лист 2


Таблица 2

Обозначение колена секторного сварного

Условное давление Pу, (кгс/см2)

Условный проход, Dу

Размеры присоединяемых труб Dн×S

Dн1

S1

R

α1

α2

φ

a

a1

b

b1

e

g

С

Масса, кг

Номинальный

Предельное отклонение

Номинальный

Предельное отклонение

Колена с углом α 15°

001

2,5 (25)

100

108×4

108

4

435

7°15'

-

165°

-

115

-

100

10

± 3

1,5

+1,5

-1,0

107

2,3

002

125

133×4

133

445

118

109

3,9

003

150

159×5

159

5

460

121

12

111

4,3

004

200

219×7

219

7

490

129

15

± 4

115

8,6

005

250

273×8

273

8

520

137

16

119

12,8

006

300

325×8

325

545

143

122

15,7

007

350

377×9

377

9

570

150

18

2,0

± 1,5

125

21,0

008

400

426×10

426

10*

595

157

129

27,2

009

500

530×8

530

8

800

191

120

16

1,5

+1,5

-1,0

156

32,9

010

645

170

100

135

39,3

011

600

630×12

630

(12)

950

217

134

23

± 5

2,5

+2,0

-1,5

175

66,1

012

695

183

100

142

53,6

013

700

720×9

720

9

1080

240

145

18

± 4

2,0

± 1,5

193

62,2

014

11

740

195

100

20

± 5

2,3

+2,0

-1,5

148

58,6

015

800

820×11

820

1230

216

108

162

73,1

016

820

212

104

158

71,3

017

1000

1020×14

1020

14

1530

269

135

25

2,5

202

144,1

018

1020

252

117

185

132,3

019

1200

1220×14

1220

1830

322

161

242

206,0

020

(18)

1220

292

130

30

± 6

201

231,9

021

1,6 (16)

400

426×9

426

10*

640

109

100

18

± 4

2,0

± 1,5

134

25,6

022

595

157

129

27,2

023

600

630×8

630

(10)

950

217

134

19

175

55,1

024

695

183

100

142

44,7

025

700

720×9

720

9

740

195

18

148

48,0

026

800

820×9

820

1230

216

108

162

59,8

027

820

212

104

158

58,3

028

1000

1020×10

1020

10

1530

269

135

19

202

102,7

029

1020

252

117

185

94,3

030

1200

1220×11

1220

11

1830

7°30'

322

161

20

± 5

2,3

+2,0

-1,5

242

161,6

031

1220

292

130

211

141,3

032

1400

1420×14

1420

(14)

2130

375

187

25

2,5

281

278,0

033

1420

331

144

237

236,6

034

1600

1620×14

1620

2430

428

214

321

361,9

035

(18)

1620

321

107

30

± 6

2,3

214

313,3

Колена с углом α 30°

036

2,5 (25)

100

108×4

108

4

240

15°

-

150°

-

130

-

100

10

± 3

1,5

+1,5

-1,0

115

2,4

037

125

133×4

133

255

136

118

3,1

038

150

159×5

159

5

270

144

12

122

4,7

039

200

219×7

219

7

295

158

15

± 4

129

9,7

040

250

273×8

273

8

410

196

123

16

160

17,1

041

300

325×8

325

490

225

137

181

23,0

042

350

377×9

377

9

570

202

101

18

2,0

± 1,5

152

25,4

043

400

426×10

426

10*

640

228

114

171

36,0

044

500

530×8

530

8

800

284

142

16

1,5

± 1,0

213

44,6

045

11

530

263

121

20

± 5

2,3

+2,0

-1,5

192

55,3

046

600

630×12

630

(12)

950

338

169

23



254

94,8

047

630

303

134

2,5

219

81,8

048

700

720×9

720

9

1080

386

193

18

± 4

2,0

± 1,5

290

92,8

049

11

720

339

146

20

± 5

2,3

+2,0

-1,5

243

95,2

050

800

820×11

820

1230

440

220

330

146,8

051

820

330

110

220

98,5

052

1000

1020×14

1020

14

1530

546

273

25

2,5

410

288,5

053

1020

411

137

274

194,1

054

1200

1220×14

1220

1830

654

327

491

413,4

055

(18)

1220

492

164

30

± 6

328

356,8

056

1,6 (16)

400

426×9

426

10*

640

228

114

18

± 4

2,0

± 1,5

171

32,4

057

426

221

106

164

34,4

058

500

530×8

530

8

530

263

121

16

1,5

± 1,0

192

40,3

059

600

630×8

630

(10)

950

338

169

19

2,0

± 1,5

254

79,0

060

630

303

134

219

68,3

061

700

720×9

720

9

720

339

146

18

243

77,9

062

800

820×9

820

1230

440

220

330

120,2

063

820

330

110

220

80,6

064

1000

1020×10

1020

10

1530

546

273

19

410

206,4

065

1020

411

137

274

138,6

066

1200

1220×11

1220

11

1830

654

327

20

± 5

2,3

+2,0

-1,5

491

325,0

067

1220

492

164

328

218,0

068

1400

1420×14

1420

(14)

2130

760

380

25

2,5

570

558,6

069

1420

570

190

380

374,6

070

1600

1620×14

1620

2430

868

434

651

727,9

071

(18)

1620

651

217

30

± 6

434

626,2

Колена с углом α 45°

072

2,5 (25)

100

108×4

108

4

305

11°15'

22°30'

135°

144

122

100

100

10

± 3

1,5

+1,5

-1,0

176

3,6

073

125

133×4

133

320

154

127

183

4,6

074

150

159×5

159

5

330

164

132

12

187

7,1

075

200

219×7

219

7

360

188

144

15

± 4

199

14,6

076

250

273×8

273

8

410

218

159

110

105

16

220

23,0

077

300

325×8

325

490

260

180

130

115

253

31,5

078

350

377×9

377

9

570

330

200

150

125

18

2,0

± 1,5

286

46,2

079

400

426×10

426

10*

640

340

220

170

135

315

64,3

080

500

530×8

530

8

800

424

212

212

106

16

1,5

± 1,0

331

66,9

081

11

530

318

209

106

103

20

± 5

2,3

+2,0

-1,5

269

76,3

082

600

630×8

630

(12)

950

504

252

252

126

23

2,5

393

141,7

083

630

378

239

126

113

311

113,9

084

700

720×9

720

9

1080

572

286

286

143

18

± 4

2,0

± 1,5

447

138,2

085

11

720

432

266

144

122

20

± 5

2,3

+2,0

-1,5

348

133,4

086

800

820×10

820

1230

652

326

326

163

509

218,9

087

820

495

296

164

132

390

169,9

088

1000

1020×14

1020

14

1530

812

406

406

203

25

± 5

2,5

+2,0

-1,5

634

431,2

089

1020

608

304

202

101

422

281,9

090

1220

1220×14

1220

1830

972

486

486

243

758

616,9

091

(18)

1220

732

366

244

122

30

± 6

505

534,2

092

1,6 (16)

400

426×9

426

10*

640

340

220

170

135

18

± 4

2,0

± 1,5

315

64,3

093

500

530×8

530

8

530

318

209

106

103

16

1,5

± 1,0

269

55,5

094

600

630×8

630

(10)

950

504

252

252

126

19

2,0

± 1,5

393

118,5

095

630

378

239

126

113

311

95,0

096

700

720×10

720

9

720

432

266

144

122

18

348

109,3

097

800

820×10

820

1230

652

326

326

163

509

179,3

098

820

492

296

164

132

390

138,9

099

1000

1020×10

1020

10

1530

812

406

406

203

19

634

308,2

100

1020

608

304

202

101

422

206,5

101

1200

1220×11

1220

11

1830

972

486

486

243

20

± 5

2,3

+2,0

-1,5

758

484,7

102

1220

732

366

244

122

505

325,9

103

1400

1420×14

1420

(14)

2130

1132

566

566

283

25

2,5

882

835,7

104

1420

852

426

284

142

588

561,9

105

1600

1620×14

1620

2430

1290

644

644

322

1006

1096,4

106

(18)

1620

966

483

322

161

30

± 6

671

945,1

Колена с углом α 60°

107

2,5 (25)

100

108×4

108

4

240

15°

30°

120°

160

130

100

100

10

± 3

1,5

+1,5

-1,0

188

3,8

108

125

133×4

133

255

172

136

197

4,9

109

150

159×5

159

5

270

188

144

12

206

7,6

110

200

219×7

219

7

295

216

158

15

± 4

220

15,7

111

250

273×8

273

8

410

292

196

146

123

16

287

28,8

112

300

325×8

325

490

350

225

174

137

333

39,8

113

350

377×9

377

9

570

404

202

202

101

18

2,0

± 1,5

329

50,8

114

400

426×10

426

10*

640

456

228

228

114

369

72,0

115

500

530×8

530

8

800

568

284

284

142

16

1,5

± 1,0

462

89,2

116

11

500

426

263

142

121

20

± 5

2,3

± 1,5

356

96,6

117

600

630×12

630

(12)

950

676

338

338

169

23

± 5

2,5

+2,0

-1,5

548

189,2

118

630

506

303

168

134

414

145,2

119

700

720×10

720

9

1080

772

386

386

193

18

± 4

2,0

± 1,5

623

135,6

120

11

720

578

339

192

146

20

± 5

2,3

+2,0

-1,5

466

171,1

121

800

820×11

820

1230

880

440

440

220

710

293,7

122

820

660

330

220

110

473

197,0

123

1000

1020×14

1020

14

1530

1092

546

546

273

25

2,5

883

577,1

124

1020

822

411

274

137

589

388,2

125

1200

1220×14

1220

1830

1308

654

654

327

1056

326,7

126

(18)

1220

984

492

328

164

30

± 6

704

713,5

127

1,6 (16)

400

426×9

426

10*

640

456

228

228

114

18

± 4

2,0

± 1,5

369

64,8

128

426

342

221

114

107

296

58,7

129

500

530×8

530

8

530

426

263

142

121

16

1,5

± 1,0

356

70,3

130

600

630×8

630

(10)

950

676

338

338

169

19

2,0

± 1,5

548

158,1

131

630

506

303

168

134

414

121,4

132

700

720×9

720

9

720

578

339

192

146

18

466

140,1

133

800

820×9

820

1230

880

440

440

220

710

240,5

134

820

660

330

220

110

473

161,3

135

1000

1020×10

1020

10

1530

1092

546

546

273

19

883

412,8

136

1020

822

411

274

137

589

277,2

137

1200

1220×11

1220

11

1830

1308

654

654

327

20

± 5

2,3

+2,0

-1,5

1056

650,0

138

1220

984

492

328

164

704

436,1

139

1400

1420×14

1420

(14)

2130

1520

760

760

380

25

2,5

1230

1117,2

140

1420

1140

570

380

190

820

748,8

141

1600

1620×14

1620

(18)

2430

1736

868

868

434

1404

1455,7

142

1620

1302

651

434

217

30

± 6

936

1252,3

Колена с углом α 90°

143

2,5 (25)

100

108×4

108

4

305

11°15'

22°30'

90°

144

122

100

100

10

± 3

1,5

+1,5

-1,0

355

6,2

144

125

133×4

133

320

154

127

370

8,1

145

150

159×5

159

5

330

164

132

12

380

12,3

146

200

219×7

219

7

360

188

144

100

100

15

± 4

410

25,6

147

250

273×8

273

8

410

218

159

110

105

16

460

40,9

148

300

325×8

325

490

260

180

130

115

540

56,8

149

350

377×9

377

9

570

300

200

150

125

18

2,0

± 1,5

620

84,3

150

400

426×10

426

10*

640

340

220

170

135

690

118,4

151

500

530×8

530

8

800

424

212

212

106

16

1,5

± 1,0

800

134,0

152

11

530

318

209

106

103

20

± 5

2,3

+2,0

-1,5

580

138,5

153

600

630×8

630

(12)

950

504

252

252

126

23

2,5

950

283,3

154

630

378

239

126

113

680

209,4

155

700

720×9

720

9

1080

572

286

286

143

18

± 4

2,0

± 1,5

1080

276,4

156

11

720

432

266

144

122

20

± 5

2,3

+2,0

-1,5

770

247,6

157

800

820×11

820

1230

652

326

326

163

1230

438,8

158

820

492

296

164

132

2,5

870

317,7

159

1000

1020×14

1020

14

1350

812

406

406

203

25

1530

862,5

160

1020

608

304

202

101

1020

579,0

161

1200

1220×14

1220

1830

972

486

486

243

1830

1233,7

162

(18)

1220

732

366

244

122

30

± 6

1220

1068,5

163

1,6 (16)

400

426×9

426

10*

640

340

220

170

135

18

± 4

2,0

± 1,5

690

118,4

164

500

530×8

530

8

530

318

209

106

103

16

1,5

± 1,0

580

100,7

165

600

630×8

630

(10)

950

504

252

252

126

19

2,0

± 1,5

950

236,7

166

630

378

239

126

113

680

174,6

167

700

720×9

720

9

720

432

266

144

122

18

770

202,8

168

800

820×9

820

1230

652

326

326

163

1230

358,5

169

820

492

296

164

132

870

259,9

170

1000

1020×10

1020

10

1530

812

406

406

203

1530

616,3

171

1020

608

304

202

101

19

1020

413,0

172

1200

1220×11

1220

11

1830

972

486

486

243

20

± 5

2,3

+2,0

-1,5

1830

969,4

173

1220

732

366

244

122

1220

651,8

174

1400

1420×14

1420

(14)

2130

1132

566

566

283

25

2,5

2130

1671,3

175

1420

852

426

284

142

1420

1123,8

176

1600

1620×14

1620

(14)

2430

1290

644

644

322

25









2206,2

177

(18)

1620

966

483

322

161

30









1901,6

* Допускается изготовление колена из трубы Ø 426×9 мм.

Примечания: 1 Сварные секторные колена Dу 100 ÷ 600 мм применяются в случае невозможности применения крутоизогнутых отводов по ОСТ 34 10.699.

2 Колена с размером S1 взятым в скобки изготавливаются из листа.

3 При применении колен из сталей марок Ст3сп5, Ст3Гпс4 и 20К параметры среды принимаются согласно приложению А.


Пример условного обозначения сварного секторного колена с утлом разворота потока α 30°, из трубы диаметром 426 мм и толщиной стенки 10 мм на условное давление Pу 2,5 МПа:

Колено 30° 426×10 - 2,5 43 ОСТ 34 10.752-97

Пример условного обозначения сварного секторного колена с утлом разворота потока α 30°, из трубы диаметром 426 мм и толщиной стенки 10 мм на условное давление Pу 2,5 МПа, в котором вместо концевых секторов используются трубы с косым срезом (тип А) с длинами 2000 и 2500 мм:

Колено 30° 426×10 - 200×2500 - 2,5 43 ОСТ 34 10.752-97

Таблица 3

Обозначение колена секторного сварного

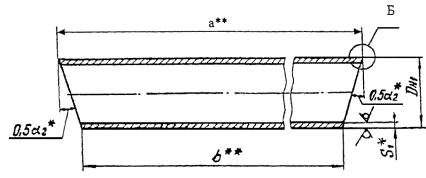

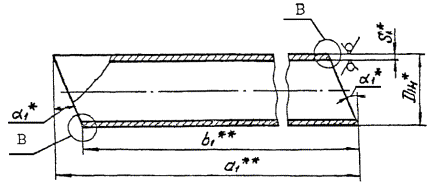

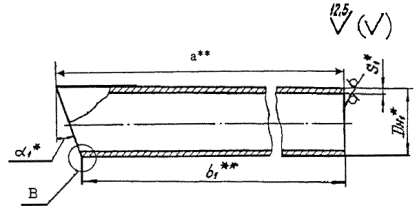

Поз. 1 Сектор концевой количество 2

Поз. 2 Сектор промежуточный

Обозначение по настоящему стандарту

Материал по ОСТ 34 10.747 раздел

Обозначение по настоящему стандарту

Материал по ОСТ 34 10.747 раздел

Количество

001

1-001

4

-

-

-

002

1-002

003

1-003

004

1-004

005

1-005

006

1-006

007

1-007

008

1-008

009

1-009

9

010

1-010

011

1-011

11

012

1012

013

1-013

9

014

1-014

015

1-015

016

1-016

017

1-017

018

1-018

019

1-019

020

1-020

11

021

1-021

4

022

1-022

023

1-023

9

024

1-024

025

1-025

026

1-026

027

1-027

028

1-028

029

1-029

030

1-030

031

1-031

032

1-032

11

033

1-033

034

1-034

035

1-035

036

1-071

4

037

1-072

038

1-073

039

1-074

040

1-075

041

1-076

042

1-077

043

1-078

044

1-079

9

045

1-080

046

1-081

11

047

1-082

048

1-083

9

049

1-084

050

1-085

051

1-086

052

1-087

053

1-088

054

1-089

055

1-090

11

056

1-091

4

057

1-092

058

1-093

9

059

1-094

11

060

1-095

061

1-096

9

062

1-097

063

1-098

064

1-099

065

1-100

066

1-101

067

1-102

068

1-103

11

068

1-104

069

1-105

070

1-106

071

1-107

072

1-036

4

2-01

4

1

073

1-037

2-02

074

1-038

2-03

075

1-039

2-04

076

1-040

2-05

077

1-041

2-06

078

1-042

2-07

079

1-043

2-08

080

1-044

9

2-09

9

081

1-045

2-10

082

1-046

11

2-11

11

083

1-047

2-12

084

1-048

9

2-13

9

085

1-049

2-14

086

1-050

2-15

087

1-051

2-16

088

1-052

2-17

089

1-053

2-18

090

1-054

2-19

091

1-055

11

2-20

11

092

1-056

4

2-21

4

093

1-057

9

2-22

9

094

1-058

11

2-23

11

095

1-059

2-24

096

1-060

9

2-25

9

097

1-061

2-26

098

1-062

2-27

099

1-063

2-28

100

1-064

2-29

101

1-065

2-30

102

1-066

2-31

103

1-067

11

2-32

11

104

1-068

2-33

105

1-069

2-34

106

1-070

2-35

107

1-071

4

2-36

4

108

1-072

2-37

109

1-073

2-38

110

1-074

2-39

111

1-075

2-40

112

1-076

2-41

113

1-077

2-42

114

1-078

2-43

115

1-079

9

2-44

9

116

1-080

2-45

117

1-081

11

2-46

11

118

1-082

2-47

119

1-083

9

2-48

9

120

1-084

2-49

121

1-085

2-50

122

1-086

2-51

123

1-087

2-52

124

1-088

2-53

125

1-089

2-54

126

1-090

11

2-55

11

127

1-091

4

2-56

4

128

1092

2-57

129

1-093

9

2-58

9

130

1-094

11

2-59

11

131

1-095

2-60

132

1-096

9

2-61

9

133

1-097

2-62

134

1-098

2-63

135

1-099

2-64

136

1-100

2-65

137

1-101

2-66

138

1-102

2-67

139

1-103

11

2-68

11

140

1-104

2-69

141

1-105

2-70

142

1-106

2-71

143

1-036

4

2-01

4

3

144

1-037

2-02

145

1-038

2-03

146

1-039

2-04

147

1-040

2-05

148

1-041

2-06

149

1-042

2-07

150

1-043

2-08

151

1-044

9

2-09

9

152

1-045

2-10

153

1-046

11

2-11

11

154

1-047

2-12

155

1-048

9

2-13

9

156

1-049

2-14

157

1-050

2-15

158

1-051

2-16

159

1-052

2-17

160

1-053

2-18

161

1-054

2-19

162

1-055

11

2-20

11

163

1-056

4

2-21

4

164

1-057

9

2-22

9

165

1-058

11

2-23

11

166

1-059

2-24

167

1-060

9

2-25

9

168

1-061

2-26

169

1-062

2-27

170

1-063

2-28

171

1-064

2-29

172

1-065

2-30

173

1-066

2-31

174

1-067

11

2-32

11

175

1-068

2-33

176

1-069

2-34

177

1-070

2-35

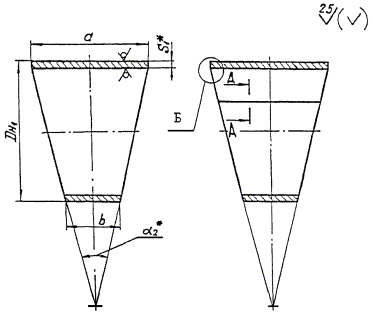

3.1 Конструкция и размеры концевых секторов должны соответствовать указанным на чертеже 2 и в таблице 4.

Исполнение 1

Исполнение 2

В

A – A

Подготовка кромок под сварку

* Размеры для справок

Чертеж 2, лист 1

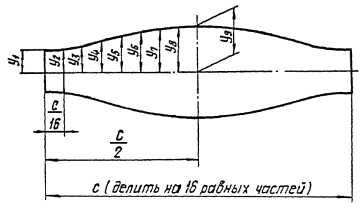

Шаблон для разметки

* Размеры для справок

Чертеж 2, лист 2

3.2 Конструкция и размеры концевых секторов, применяемых в качестве труб с косыми срезами, должны соответствовать указанным на чертеже 3 и в таблице 4.

Тип А

Тип Б

Выносной элемент В и разметку косых торцов труб см. чертеж 2.

* Размеры для справок

** Размеры устанавливаются проектировщиком трубопровода

Чертеж 3


Таблица 4

Размеры в миллиметрах

Обозначение сектора концевого

Давление Pу, (кгс/см2)

Условный проход Dу

1

S1

α1

a1

b1

Исполнение

e

g

m

Масса, кг

Шаблон для разметки

Номинальный

Предельное отклонение

Номинальный

Предельное отклонение

C

y1

y2

y3

y4

y5

y6

y7

y8

y9

1-001

2,5 (25)

100

108

4

7°30'

115

100

1

-

-

-

-

-

1,1

339

100

101

102

104

108

111

113

115

115

1-002

125

133

118

1,4

418

103

105

109

113

115

117

118

1-003

150

159

5

121

2,1

500

107

111

113

118

120

121

1-004

200

219

7

129

4,2

688

104

109

115

120

125

128

129

1-005

250

273

8

137

6,2

858

105

111

119

126

132

136

137

1-006

300

325

143

7,6

1021

102

106

113

122

130

137

141

143

1-007

350

377

9

150

10,2

1184

107

115

125

135

143

148

150

1-008

400

426

10*

157

13,3

1338

108

117

129

140

149

155

157

1-009

500

530

8

191

120

16,1

1665

120

123

130

142

156

170

181

188

191

1-010

170

100

19,0

100

103

110

122

135

149

160

167

170

1-011

600

630

12

217

134

2

23

± 5

2,5

+2,0

-1,5

2

32,2

1979

134

137

146

160

176

191

205

214

217

1-012

183

100

26,0

100

103

112

126

142

157

171

180

183

1-013

700

720

9

240

145

1

-

-

-

-

-

30,5

2262

145

149

159

174

193

211

226

236

240

1-014

11

195

100

28,5

100

104

114

129

148

166

181

191

195

1-015

800

820

216

108

35,6

2576

108

112

124

141

162

183

200

212

216

1-016

212

104

34,7

104

108

120

137

158

179

196

208

212

1-017

1000

1020

14

269

135

70,2

3204

135

140

155

176

202

228

249

264

269

1-018

1000

1020

252

117

64,3

117

122

137

158

185

211

232

247

252

1-019

1200

1220

322

161

100,8

3833

161

167

185

211

242

272

299

316

322

1-020

18

292

130

2

30

± 5

2,5

± 1,5

3

112,6

130

136

154

180

211

242

269

286

292

1-021

1,6 (16)

400

426

10*

163

106

1

-

-

-

-

-

12,6

1338

106

108

114

123

135

146

155

161

163

1-022

157

100

13,3

100

102

108

117

129

140

149

155

157

1-023

600

630

10

217

134

2

19

± 4

2,0

± 1,5

2

26,9

1979

134

137

146

160

176

191

205

214

217

1-024

183

100

21,7

100

103

112

126

142

157

171

180

183

1-025

700

720

9

195

100

1

-

-

-

-

-

23,4

2262

104

114

129

148

166

181

191

195

1-026

800

820

216

108

29,2

2576

108

112

124

141

162

183

200

212

216

1-027

212

104

28,4

104

108

120

137

158

179

196

208

212

1-028

1000

1020

10

269

135

50,3

3204

135

140

155

176

202

228

249

264

269

1-029

252

117

46,1

117

122

137

158

185

211

232

247

252

1-030

1200

1220

11

322

161

79,4

3833

161

167

185

211

242

272

299

316

322

1-031

292

130

69,2

130

136

154

180

211

242

269

286

292

1-032

1400

1420

14

375

187

2

25

± 5

2,5

+2,0

-1,5

3

136,4

4461

187

194

214

245

281

317

348

368

375

1-033

331

144

115,5

144

151

171

202

238

273

304

324

331

1-034

1600

1620

428

214

178,0

5089

214

222

245

280

321

362

397

419

428

1-035

1600

1620

18

321

107

30

± 5

152,2

107

115

138

173

214

255

290

313

321

1-036

2,5 (25)

100

108

4

11°15'

122

100

1

-

-

-

-

-

1,1

339

100

101

103

107

111

115

119

121

122

1-037

125

133

127

1,5

418

104

108

114

119

123

126

127

1-038

150

159

5

132

2,2

500

105

110

116

122

127

131

132

1-039

200

219

7

144

4,5

688

102

106

113

122

131

138

142

144

1-040

250

273

8

159

105

6,9

858

105

107

113

122

132

142

151

157

159

1-041

300

325

8

180

115

9,3

1021

115

118

124

135

148

160

171

177

180

1-042

350

377

9

200

125

13,3

1184

125

128

137

147

163

178

188

197

200

1-043

400

426

10*

220

135

16,5

1138

135

138

147

161

178

194

208

217

220

1-044

500

530

8

212

106

16,4

1665

106

110

121

138

159

180

197

208

212

1-045

11

209

103

22,0

103

107

118

136

156

176

194

205

209

1-046

600

630

12

252

126

2

23

± 5

2,5

+2,0

-1,5

2

34,6

1979

126

131

144

165

189

213

234

247

252

1-047

239

113

32,2

113

118

131

152

176

200

221

234

239

1-048

700

720

9

286

143

1

-

-

-

-

-

33,9

2262

143

149

164

187

215

242

265

280

286

1-049

11

266

122

37,4

122

128

143

166

194

222

145

260

266

1-050

800

820

326

163

53,8

2576

163

169

187

212

245

277

302

320

326

1-051

296

132

47,0

132

138

157

183

214

245

271

290

296

1-052

2,5 (25)

1000

1020

14

406

203

105,9

3204

203

210

232

265

305

344

377

399

406

1-053

304

101

70,5

101

110

131

165

203

240

274

295

304

1-054

1200

1220

486

243

152,0

3833

243

253

279

319

365

410

450

476

486

1-055

18

366

122

2

30

± 5

2,5

+2,0

-1,5

3

130,2

122

130

156

196

244

292

332

358

366

1-056

1,6 (16)

400

426

10*

220

135

1

-

-

-

-

-

16,5

1338

135

138

147

161

178

194

208

217

220

1-057

500

530

8

209

103

16,1

1665

103

107

118

136

156

176

194

205

209

1-058

600

630

10

252

126

2

19

± 4

2,0

± 1,5

2

28,9

1979

126

131

144

165

189

213

234

247

252

1-059

239

113

26,9

113

118

131

152

176

200

221

234

239

1-060

700

720

9

266

122

1

-

-

-

-

-

30,7

2262

122

128

143

166

194

222

245

260

266

1-061

800

820

9

326

163

44,1

2576

163

169

187

212

245

277

302

320

326

1-062

296

132

38,5

132

138

157

183

214

245

271

290

296

1-063

1000

1020

10

406

203

76,0

3204

203

210

232

265

305

344

377

399

406

1-064

304

101

50,6

101

110

131

165

203

240

274

295

304

1-065

1200

1220

11

486

243

119,7

3833

243

253

279

319

365

410

450

476

486

1-066

366

122

80,0

122

130

156

196

244

292

332

358

366

1-067

1400

1420

14

566

283

2

25

± 5

2,5

+2,0

-1,5

3

206,3

4461

283

294

324

370

425

479

525

555

566

1-068

426

142

137,9

142

153

195

230

284

338

373

415

426

1-069

1600

1620

14

644

322

267,8

5087

322

334

369

422

483

545

597

632

644

1-070

18

483

161

30

229,0

161

173

208

260

322

384

436

471

483

1-071

2,5 (25)

100

108

4

15°

130

100

1

-

-

-

-

-

1,2

339

100

101

104

109

115

121

126

129

130

1-072

125

133

136

1,5

418

105

111

118

125

131

135

136

1-073

150

159

5

144

2,3

500

102

106

113

122

131

138

142

144

1-074

200

219

7

158

4,7

688

109

118

129

140

149

156

158

1-075

250

273

8

196

123

8,4

858

123

126

134

146

160

173

185

193

196

1-076

300

325

225

137

11,4

1021

137

140

150

164

181

198

212

222

225

1-077

350

377

9

202

101

12,4

1184

101

105

116

132

152

171

187

198

202

1-078

400

426

10

228

114

15,9

1338

114

118

131

149

171

193

211

224

228

1-079

500

530

8

284

142

21,9

1665

142

147

163

186

213

240

263

279

284

1-080

11

263

121

27,0

121

126

142

165

192

219

242

258

263

1-081

600

630

12

338

169

2

23

± 5

2,5

+2,0

-1,5

2

46,5

1979

169

175

194

221

254

286

313

332

338

1-082

303

134

40,1

134

140

159

186

219

251

278

297

303

1-083

700

720

9

386

193

1

-

-

-

-

-

45,8

2262

193

200

221

253

290

326

358

379

386

1-084

11

339

146

46,7

146

153

174

206

243

279

311

332

339

1-085

800

820

440

220

72,4

2576

220

228

252

288

330

372

408

432

440

1-086

800

820

330

110

48,3

110

118

142

178

220

262

298

322

330

1-087

1000

1020

14

546

273

142,4

3204

273

283

313

357

410

462

506

536

546

1-088

411

137

95,2

137

147

177

221

274

327

371

401

411

1-089

1200

1220

654

327

204,4

3833

327

339

375

428

491

553

606

642

654

1-090

18

492

164

2

30

± 5

2,5

+2,0

-1,5

3

175,0

164

176

212

265

328

391

444

480

492

1-091

1,6 (16)

400

426

10*

228

114

1

-

-

-

-

-

15,9

1338

114

118

131

149

171

193

211

224

228

1-092

221

107

15,3

107

111

124

142

164

186

204

217

221

1-093

500

530

9

163

121

19,8

1665

121

126

142

165

192

219

242

258

263

1-094

600

630

10

338

169

2

19

± 4

2,0

± 1

2

38,8

1979

169

175

194

221

254

286

313

332

338

1-095

303

134

33,5

134

140

159

186

219

251

278

297

303

1-096

700

720

9

339

146

1

-

-

-

-

-

38,3

2262

146

153

174

206

243

279

311

332

339

1-097

800

820

440

220

59,4

2576

220

228

252

288

330

372

408

432

440

1-098

330

110

39,6

110

118

142

178

220

262

298

322

330

1-099

1000

1020

10

516

273

102,1

3204

273

283

313

357

410

462

506

536

546

1-100

411

137

68,3

137

147

177

221

274

327

371

401

411

1-101

1200

1220

11

654

327

161,1

3833

327

339

375

428

491

553

606

642

654

1-102

492

164

107,6

164

176

212

265

328

391

444

480

492

1-103

1400

1420

14

760

380

2

25

± 5

2,5

+2,0

-1,5

3

276,7

4461

380

395

436

497

570

643

704

745

760

1-104

570

190

184,7

190

205

246

307

380

453

514

555

570

1-105

1600

1620

868

434

361,0

5087

434

451

498

568

651

734

804

852

868

1-106

18

651

217

30

308,6

217

234

281

351

434

517

588

634

651

* Допускается изготовление сектора из трубы Ø 426×9 мм.


Пример условного обозначения концевого сектора с углом 15°, диаметром 820 мм и толщиной стенки 9 мм на условное давление Pу 1,6 МПа:

Сектор концевой 15° - 820×9 - 1,6 1-098 ОСТ 34 10.752-97

Пример условного обозначения концевого сектора, применяемого в качестве трубы с косым срезом типа А, с углом 15°, диаметром 426 мм, толщиной стенки 10 мм и длиной а1 = 1000 мм на условное давление Pу 2,5 МПа:

Сектор концевой 15°А - 426×10 - 1000 - 2,5 1-078 ОСТ 34 10.752-97

3.3 Конструкция и размеры промежуточных секторов должны соответствовать указанным на чертеже 4 и в таблице 5.

Исполнение 1

Исполнение 2

А - А

Подготовка кромок под сварку

* Размеры для справок

Чертеж 4, лист 1

Чертеж 4, лист 2

3.4 Конструкция и размеры промежуточного сектора, применяемого в качестве трубы с косыми срезами, должны соответствовать указанным на чертеже 5 и в таблице 5.

Выносной элемент Б и разметку косых торцов труб см. чертеж 4.

* Размеры для справок

** Размеры устанавливаются проектировщиком трубопровода

Чертеж 5


Таблица 5

Размеры в миллиметрах

Обозначение сектора промежуточного

Давление Pу, (кгс/см2)

Условный проход Dу

1

S1

α2

a

b

Исполнение

e

g

m

Масса, кг

Шаблон для разметки

Номинальный

Предельное отклонение

Номинальный

Предельное отклонение

C

y1

y2

y3

y4

y5

y6

y7

y8

y9

2-01

2,5 (25)

100

108

4

22°30'

144

100

1

-

-

-

-

-

1,3

339

50

51

53

57

61

65

69

71

72

2-02

125

133

154

1,6

418

54

58

64

69

73

76

77

2-03

150

159

5

164

2,5

500

55

60

66

72

77

81

82

2-04

200

219

7

188

5,3

688

52

56

63

72

81

88

92

94

2-05

250

273

8

218

110

8,6

858

55

57

63

72

82

92

101

107

109

2-06

300

325

260

130

12,3

1021

65

68

74

85

98

110

121

127

130

2-07

350

377

9

300

150

18,5

1184

75

78

87

97

113

128

138

147

150

2-08

400

426

10*

340

170

26,3

1338

85

88

97

111

128

144

158

167

170

2-09

500

530

8

424

212

32,7

1665

106

110

121

138

159

180

197

208

212

2-10

318

106

29,9

53

57

68

86

106

126

144

155

159

2-11

600

630

12

504

252

2

23

± 5

2,5

+2,0

-1,5

2

69,1

1979

126

131

144

165

189

213

234

247

252

2-12

378

126

46,1

63

68

81

102

126

150

171

184

189

2-13

700

720

9

572

286

1

-

-

-

-

-

67,9

2262

143

149

164

187

215

242

265

280

286

2-14

11

432

144

55,4

72

78

93

116

144

172

195

210

216

2-15

800

820

652

326

107,5

2576

163

169

187

212

245

277

302

320

326

2-16

492

164

72,0

82

88

107

133

164

195

221

240

246

2-17

1000

1020

14

812

406

211,9

3204

203

210

232

265

305

344

377

399

406

2-18

1000

1020

14

608

202

141,0

101

110

131

165

203

240

274

295

304

2-19

1200

1220

972

486

303,9

3833

243

253

279

319

365

410

450

476

486

2-20

18

732

944

2

30

± 5

2,5

+2,0

-1,5

3

260,4

122

130

156

196

244

292

332

358

366

2-21

1,6 (16)

400

426

10*

340

170

1

-

-

-

-

-

26,3

1338

85

88

97

111

128

144

158

167

170

2-22

500

530

8

318

106

21,8

1655

53

57

68

86

106

126

144

155

159

2-23

600

630

10

504

252

2

19

± 4

2,0

± 1,5

2

57,9

1979

126

131

144

165

189

213

234

247

252

2-24

378

126

38,5

63

68

81

102

126

150

171

184

189

2-25

700

720

9

432

144

1

-

-

-

-

-

45,5

2262

72

78

93

116

144

172

195

210

216

2-26

800

820

652

326

88,2

2576

163

169

187

212

245

277

302

320

326

2-27

492

164

59,0

82

88

107

133

164

195

221

240

246

2-28

1000

1020

10

812

406

152,0

3204

203

210

232

265

305

344

377

399

406

2-29

608

202

101,1

101

110

131

165

203

240

274

295

304

2-30

1200

1220

11

972

486

239,4

3833

243

253

279

319

365

410

450

476

486

2-31

732

244

160,0

122

130

156

196

244

292

322

358

366

2-32

1400

1420

14

1132

566

2

25

± 5

2,5

+2,0

-1,5

3

412,6

4461

283

294

324

370

425

479

525

555

566

2-33

852

284

275,7

142

153

195

230

284

338

373

415

426

2-34

1600

1620

1290

644

548,9

5089

330

355

378

432

495

558

612

635

659

2-35

1600

1620

18

966

322

30

469,3

165

190

213

267

330

393

447

470

495

2-36

2,5 (25)

100

108

4

30°

160

100

1

-

-

-

-

-

1,3

339

50

51

54

59

65

71

76

79

80

2-37

125

133

172

1,7

418

55

61

68

75

81

85

86

2-38

150

159

5

188

2,7

500

52

56

63

72

81

88

92

94

2-39

200

210

7

216

5,8

688

59

68

79

90

99

106

108

2-40

250

273

8

292

146

11,5

858

73

76

84

96

110

123

135

143

146

2-41

300

325

8

350

174

16,4

1021

87

90

100

114

131

148

162

172

175

2-42

350

377

9

404

202

24,8

1184

101

105

116

132

152

171

187

198

202

2-43

400

426

10*

456

228

35,3

1138

114

118

131

149

171

193

211

224

228

2-44

500

530

8

568

284

43,9

1665

142

147

163

186

213

240

263

279

284

2-45

11

426

142

40,0

71

76

92

115

142

169

192

208

213

2-46

600

630

12

676

338

2

23

± 5

2,5

+2,0

-1,5

2

92,9

1979

169

175

194

221

254

286

313

332

338

2-47

506

168

61,8

84

90

109

136

169

201

228

247

253

2-48

700

720

9

772

386

1

-

-

-

-

-

91,5

2262

193

200

221

253

290

326

358

379

386

2-49

11

578

192

74,2

96

103

124

156

193

229

261

282

289

2-50

800

820

880

440

144,9

2576

220

228

252

288

330

372

408

432

440

2-51

660

220

96,6

110

118

142

178

220

262

298

322

330

2-52

1000

1020

14

1092

546

284,8

3204

273

283

313

357

410

462

506

536

546

2-53

822

274

190,3

137

147

177

221

274

327

371

401

411

2-54

1200

1220

1308

654

408,9

3833

327

339

375

428

491

553

606

642

654

2-55

18

984

328

2

30

± 5

2,5

+2,0

-1,5

3

350,0

164

176

212

265

328

391

444

480

492

2-56

1,6 (16)

400

426

10*

456

228

1

-

-

-

-

-

31,7

1338

114

118

131

149

171

193

211

224

228

2-57

342

114

21,2

57

61

74

92

114

136

154

167

171

2-58

500

530

8

426

142

29,3

1665

71

76

92

115

142

169

192

208

213

2-59

600

630

10

676

338

2

19

± 4

2,0

± 1,5

2

62,4

1979

169

175

194

221

254

286

313

332

338

2-60

506

168

41,5

84

90

109

136

169

201

228

247

253

2-61

700

720

9

578

192

1

-

-

-

-

-

60,9

2262

96

103

124

156

193

229

261

282

289

2-62

800

820

880

440

118,8

2576

220

228

252

288

330

372

408

432

440

2-63

660

220

79,2

110

118

142

178

220

262

298

322

330

2-64

1000

1020

10

1092

546

204,3

3204

273

283

313

357

410

462

506

536

546

2-65

822

274

136,5

137

147

177

221

274

327

371

401

411

2-66

1200

1220

11

1308

654

322,1

3833

327

339

375

428

491

553

606

642

654

2-67

984

328

215,1

164

176

212

265

328

391

444

480

492

2-68

1400

1420

14

1520

760

2

25

± 5

2,5

+2,0

-1,5

3

553,4

4461

380

395

436

497

570

643

704

745

760

2-69

1140

380

368,9

190

205

246

307

380

453

514

555

570

2-70

1600

1620

1736

868

721,9

5087

434

451

498

568

651

734

804

852

868

2-71

18

1302

1434

30

617,2

217

234

281

351

434

517

588

634

651

* Допускается изготовление сектора из трубы Ø 426×9 мм.


Пример условного обозначения промежуточного сектора с углом 30°, диаметром 426 мм и толщиной стенки 10 мм на условное давление Pу 2,5 МПа:

Сектор промежуточный 30° - 426×10 - 2,5 2 - 43 ОСТ 34 10.752-97

Пример условного обозначения промежуточного сектора, применяемого в качестве трубы с косыми срезами типа В, с углом 30°, диаметром 426 мм, толщиной стенки 10 мм и длиной а = 1000 мм на условное давление Pу 2,5 МПа:

Сектор промежуточный 30° - 426×10 - 2,5 - 1000 2 - 43 ОСТ 34 10.752-97

3.5 Материал - трубы и листы в соответствии с таблицей 3 и сортаментом ОСТ 34 10.747.

3.6 При использовании секторов в качестве труб с косыми срезами длина последних принимается по проекту.

3.7 При сварке секторов с продольными сварными швами последние должны быть смещены один относительно другого на величину не менее 100 мм.

3.8 При изготовлении секторов из листа допускается корректировка размеров зазоров, углов скоса кромки и притупления кромок в соответствии с производственно-технологической документацией (ПТД), в зависимости от применяемого способа сварки, с учетом требований РД 34 15.027-93 (РТМ-1с-93) [3].

3.9 Значения зазоров и допускаемые смещения внутренних кромок при сварке секторов между собой устанавливаются ПТД в зависимости от применяемого способа сварки, с учетом требований РТМ-1с-93.

3.10 Допустимые величины выпуклости С1 и вогнутости корня сварного шва С2 принимаются в соответствии с таблицами 16.8 и 16.9 РТМ-1с-93 соответственно.

3.11 Требования к подготовке кромок колена под сварку и сварке его с трубопроводом по ОСТ 34 10.748, при этом диаметры расточек концевых секторов и минимально-допустимые толщины стенок в месте расточек выбираются в зависимости от размеров присоединяемых труб.

3.12 Для продольных сварных швов допускается принимать другие формы разделки кромок по РТМ-1с-93.

3.13 Методы и объем контроля внутренних стыков секторов сварных колен, а также продольных сварных швов секторов, изготовляемых из листа принимаются в соответствии с РТМ-1с-93 (раздел 16).

3.14 Неуказанные предельные отклонения размеров

3.15 Маркировать: товарный знак или наименование завода-изготовителя и обозначение по настоящему стандарту.

3.16 Маркировку промежуточных секторов производить при поставке их отдельно или в качестве труб с косыми срезами.

3.17 Косые срезы секторов и труб не должны являться монтажными стыками трубопровода.

3.18 Допускается увеличение длины концевого сектора при изготовлении блока трубопровода, содержащего колено, на заводе - изготовителе, при условии сохранения проектной строительной длины блока и с учетом требования 2.3.10 РД 03-94.

3.19 Остальные требования - по ОСТ 34 10.766.

Приложение А

(обязательное)

Пределы применения сварных секторных колен из листовой стали марок 20К по ГОСТ 5520 и Ст3сп5 и Ст3Гпс4 по ГОСТ 14637

Таблица А1

Обозначение колена секторного сварного

Давление условное Pу, МПа (кгс/см2) для сталей

Обозначение колена секторного сварного

Давление условное Pу, МПа (кгс/см2) для сталей

Ст3сп5 Ст3Гпс4

20К

Ст3сп5 Ст3Гпс4

20К

012

1,6 (16)

2,5 (25)

104

-

1,0 (10)

020

-

1,6 (16)

105

024

1,6 (16)

106

1,6 (16)

032

-

117

1,6 (16)

2,5 (25)

033

1,0 (10)

118

034

126

-

1,6 (16)

035

1,6 (16)

130

1,6 (16)

046

1,6 (16)

2,5 (25)

131

047

139

-

055

-

1,6 (16)

140

1,0 (10)

059

1,6 (16)

141

1,0 (10)

060

142

1,6 (16)

068

-

153

1,6 (16)

2,5 (25)

069

1,0 (10)

154

070

162

-

1,6 (16)

071

1,6 (16)

165

1,6 (16)

082

1,6(16)

2,5 (25)

166

083

174

-

091

-

1,6 (16)

175

1,0 (10)

094

1,6 (16)

176

095

177

1,6 (16)

103

-

Примечание - Колена из сталей Ст3сп5 и Ст3Гпс4 применяются при температуре среды не выше 200 °С

Приложение Б

(информационное)

Библиография

[1] РД 03-94. Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды.

[2] СНиП 3.05.05-84. Технологическое оборудование и технологические трубопроводы.

[3] РД 34.15.027-93. Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте оборудования электростанций (РТМ-1с-93). Утвержден Госгортехнадзором и Минтопэнерго РФ.







© 2013 Ёшкин Кот :-)
