ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ПАРАМЕТРЫ:

р = 25,01 МПа (255 кгс/см2), t = 545 °С;

р = 13,73 МПа (140 кгс/см2), t = 560 °С;
р = 13,73 МПа (140 кгс/см2),
t = 545 °С;

р = 9,81 МПа (100 кгс/см2), t = 540 °С;

р = 4,02 МПа (41 кгс/см2), t = 545 °С

БОБЫШКИ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.530.03-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 100 тыс. ч

ОСТ 108.530.03-82

ОТРАСЛЕВОЙ СТАНДАРТ

БОБЫШКИ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.530.03-82

Взамен
НО 808-66 в части
pном = 255 кгс/см2, t = 545 °С;
ОСТ 24.530.02 в части
pном = 140 кгс/см2, t = 560 °С;
pном = 140 кгс/см2, t = 545 °С;
pном = 100 кгс/см2, t = 540 °С;
pном = 41 кгс/см2, t = 545 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на бобышки для термометров сопротивления, термопреобразователей (термопар) и защитных оправ технических стеклянных термометров, устанавливаемых на паропроводах тепловых электростанций с абсолютным давлением и температурой пара:

p = 25,01 МПа (255 кгс/см2), t = 545 °С;

p = 13,73 МПа (140 кгс/см2), t = 560 °С;

p = 13,73 МПа (140 кгс/см2), t = 545 °С;

p = 13,73 МПа (140 кгс/см2), t = 515 °С;

p = 9,81 МПа (100 кгс/см2), t = 540 °С;

p = 4,02 МПа (41 кгс/см2), t = 545 °С.

2. Конструкция и размеры бобышек должны соответствовать указанным на черт. 1 - 4 и в табл. 1.

3. Бобышки привариваются к трубам по сортаменту ОСТ 108.320.103 (см. черт. 4, табл. 2).

4. Резьба метрическая - по СТ СЭВ 180, СТ СЭВ 182 с полем допуска 7Н по ГОСТ 16093.

5. Выход резьбы проточки и фаски - по ГОСТ 10549.

6. Сквозное отверстие диаметром d1 сверлится после приварки бобышки.

7. Материал - сталь 12Х1МФ по ГОСТ 20072.

8. Приварку бобышек производить электродами типа Э-ХМФ по ГОСТ 9467.

9. Расстояние между осями двух смежных бобышек, привариваемых к трубопроводу, должно быть не менее 200 мм плюс полусумма их наружных диаметров.

10. Остальные технические требования - по ОСТ 24.125.60.

11. Пример условного обозначения бобышки исполнения 01 с резьбой М20×1,5:

БОБЫШКА М20×1,5 01 ОСТ 108.530.03.

12. Пример маркировки: 01 ОСТ 108.530.03

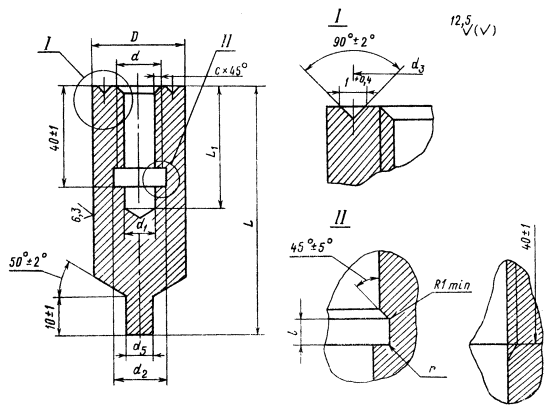

Черт. 1

Остальное - см. черт. 1

Черт. 2

Остальное - см. черт. 1

Черт. 3

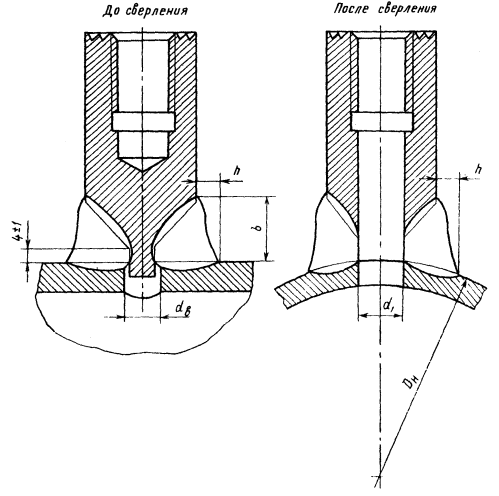

Черт. 4

Таблица 1

Размеры, мм

Исполнение

Черт.

d

D + 2

d1

d2

d3

d4

d5 ± 0,2

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

01

1

М20×1,5

36

18,0

+ 0,52

20,7

+ 0,84

25

± 0,4

-

-

8

02

2

М27×2,0

45

24,0

28,0

39

± 0,5

34

± 0,5

14

03

04

М33×2,0

57

30,0

34,0

+ 1,0

50

45

18

05

06

3

М39×2,0

76

35,0

+ 0,62

40,0

56

± 0,6

48

25

07

Продолжение табл. 1

Исполнение

dв

r

l

L

L1

b

h

c

Масса, кг

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

не менее

01

8,5

+ 0,36

1,5

6

+ 0,48

80

+ 4

- 2

50

+ 5

14

7

1,6

0,38

02

14

+ 0,52

2,0

8

+ 0,58

16

8

2,0

0,42

03

110

70

0,79

04

19,0

80

50

18

9

1,00

05

110

70

1,32

06

25,0

80

50

23

12

1,40

07

110

70

1,90

Таблица 2

мм

Исполнение

d

Диаметр трубопровода DH

p = 25,01 МПа (255 кгс/см2), t = 545 °С

04

М33×2

≥ 159

05

06

М39×2

07

p = 13,73 МПа (140 кгс/см2), t = 560 °С; p = 13,73 МПа (140 кгс/см2), t = 545 °С

02

М27×2

≥ 133

03

04

М33×2

05

p = 13,73МПа (140 кгс/см2), t = 515 °С; p = 9,81 МПа (100 кгс/см2), t = 540 °С

02

М27×2

≥ 133

03

04

М33×2

≥ 159

05

p = 4,02 МПа (41 кгс/см2), t = 545 °С

01

М20×1,5

≥ 108

02

М27×2

≥ 273

03

04

М33×2

≥ 377

05

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8257215 от 09.09.82

4. ВЗАМЕН ОСТ 24.530.02; НО 808-66

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 9467-75

8

ГОСТ 10549-80

5

ГОСТ 16093-81

4

ГОСТ 20072-74

7

ОСТ 24.125.60-87

10

ОСТ 108.320.103-78

3

СТ СЭВ 180-75

4

СТ СЭВ 182-75

4

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
