ОТРАСЛЕВОЙ СТАНДАРТ

ПАТРУБКИ БЛОКОВ С СОПЛАМИ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.462.16-82

Введен впервые

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на патрубки блоков с соплами, устанавливаемых на паропроводах тепловых электростанций с абсолютным давлением пара p = 13,73 МП (140 кгс/см2) и температурой t = 515 °С.

2. Конструкция и размеры патрубков должны соответствовать указанным на черт. 1 - 3 и в таблице.

3. Допускается изготовление патрубков из двух частей - трубы и поковки (см. черт. 3).

Материал труб и поковок должен соответствовать указанному в таблице. Технические условия на поковки - по ОСТ 108.030.113.

Патрубок с условным проходом Dy = 65 мм должен изготавливаться цельным.

Размеры швов устанавливаются предприятием-изготовителем в зависимости от толщины свариваемых элементов.

Наплавленный металл - по ОСТ 108.940.02.

4. Остальные технические требования - по ОСТ 24.125.60.

5. Патрубки блоков с соплами для паропроводов ТЭС применять по согласованию с предприятием-изготовителем.

6. Пример условного обозначения патрубка исполнения 07 с условным проходом Dy = 150 мм:

ПАТРУБОК 150 07 ОСТ 108.462.16.

7. Пример маркировки: 07 ОСТ 108.462.16

* Размер для справок.

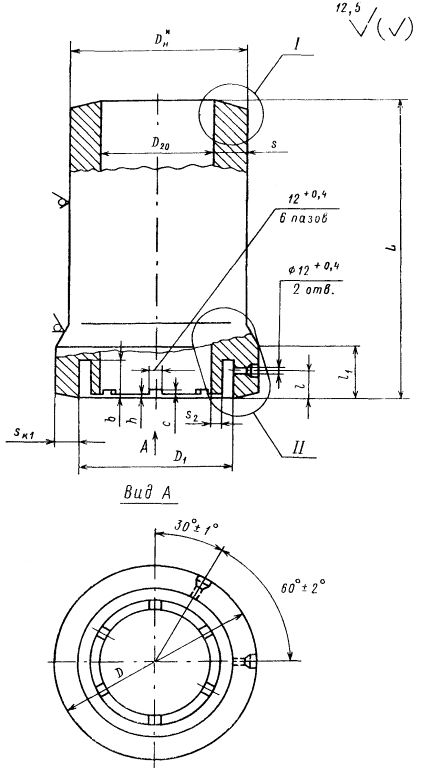

Черт. 1

* Размер для справок.

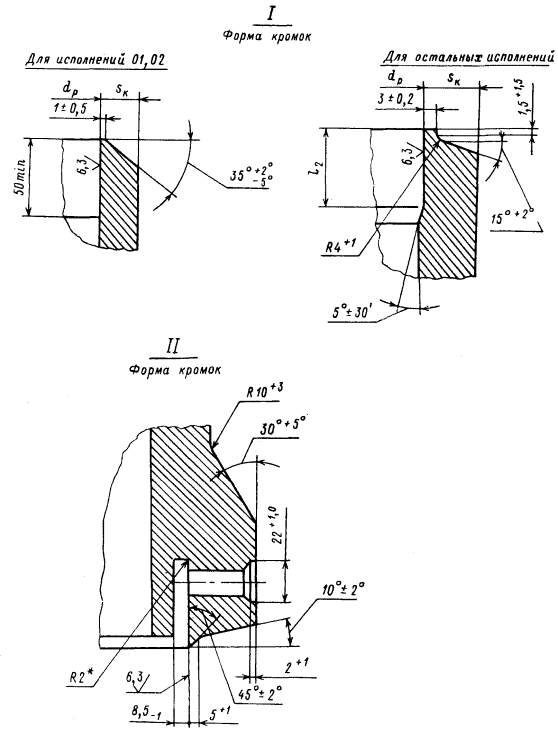

Остальное - см. черт. 1

Черт. 2

Остальное - см. черт. 1

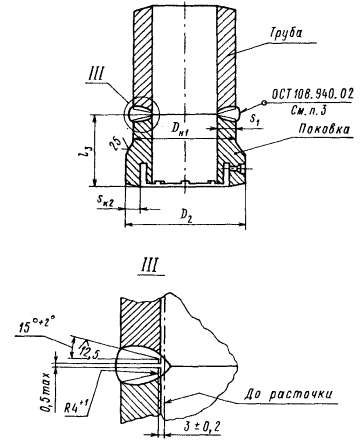

Черт. 3


Размеры, мм

Исполнение

Черт.

Условный проход Dy

DH*

DH1

D

D1

D2

D20

dp

S

S1

S2, не менее

Sк

Sк1

Sк2

b

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

не менее

не менее

Номин.

Пред. откл.

p = 13,73 МПа (140 кгс/см2), t = 515 °С

01

1

65

76

-

-

112

+ 1,6

81

± 0,1

-

-

58

± 0,1

58

+ 0,17

8

-

3

-

14

-

35

+ 0,6

02

3

-

80

+ 1,6

-

-

112

+ 1,6

-

9

-

14

03

1

100



-

-

168

+ 1,6

135

-

-

105

± 0,3

106

+ 0,54

12,5

-

6

11,5

15

-

38

04

3

133

135

+ 1,6

-



172

+ 1,6

14

-

17

05

1

125



-

-

196

+ 1,6

157

-

-

127

± 0,3

128

+ 0,63

14,5

-

6

13,4

18

-

40

06

3

159

163

+ 1,6

-

-

200

+ 1,6

17

-

20

07

1

150



-

-

232

+ 1,6

186

-



154

± 0,4

156

18

-

7

16,5

21

-

08

3

194

196

+ 1,6

-

-

236

+ 1,6

20

-

23

09

1

175



-

-

260

+ 1,6

209

-

-

175

± 0,5

176

20

-

8

18,5

23

-

10

3

219

222

+ 1,6

-

-

265

+ 1,6

22

-

26

11

1

225



-

-

318

+ 1,6

259

-

-

221

± 0,6

222

+ 0,72

24

-

10

22,5

28

-

12

3

273

277

+ 1,6

-

-

325

+ 1,6

27

-

31

13

1

250



-

-

368

+ 1,6

299

-

-

261

± 0,6

263

+ 0,81

29

-

10

27

32

-

42

14

3

325

330

+ 1,6

-

-

376

+ 1,6

32

-

36

15

1

350

426

-

-

475

+ 1,6

394

± 0,1

-

-

350

± 0,8

354

+ 0,89

35

-

13

31,6

38

-

45

+ 0,6

16

3



430

+ 1,6

-

-

480

+ 1,6

38

-

41

Продолжение табл.

Исполнение

Черт.

c

h

l

l1

l2

l3

L

Материал

Масса, кг

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Марка

ГОСТ, ТУ

p = 13,73 МПа (140 кгс/см2), t = 515 °С

01

1

1,0

+ 0,2

1,0

± 0,2

25

± 0,8

45

+ 3

-

-

-

-

130

± 2,5

12Х1МФ

ТУ 14-3-460

3,0

02

3

ОСТ 108.030.113

03

1

2,0

± 0,2

2,5

28

50

50

+ 5

-

-

300

12Х1МФ

ТУ 14-3-460

15,0

04

3

130

± 2

См. п. 3

05

1

3,5

30

55

-

-

330

12Х1МФ

ТУ 14-3-460

23,0

06

3

130

± 2

См. п. 3

07

1

2,5

5,0

-

-

400

12Х1МФ

ТУ 14-3-460

42,0

08

3

140

± 2

См. п. 3

09

1

3,0

5,5

-

-

430

12Х1МФ

ТУ 14-3-460

55,0

10

3

140

± 2

См. п. 3

11

1

4,0

7,5

-

-

530

12Х1МФ

ТУ 14-3-460

100,0

12

3

150

± 2

См. п. 3

13

1

4,0

10,0

32

60

60

-

-

630

12Х1МФ

ТУ 14-3-460

170,0

14

3

150

± 2

См. п. 3

15

1

6,0

12,5

35

65

75

+ 5

-



850

± 2,5

15Х1М1Ф

ТУ 14-3-460

355,0

16

3

180

± 2

См. п. 3

* Размер для справок.


ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8257126 от 09.09.82

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

4

ОСТ 108.030.113-87

2; 3

ОСТ 108.940.02-82

3

ТУ 14-3-460-75

2

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
