ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ПАРАМЕТРЫ:

р = 13,73 МПа (140 кгс/см2), t = 560 °С;

р = 13,73 МПа (140 кгс/см2), t = 545 °С

ПАТРУБКИ БЛОКОВ С СОПЛАМИ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.462.15-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч

ОСТ 108.462.15-82

ОТРАСЛЕВОЙ СТАНДАРТ

ПАТРУБКИ БЛОКОВ С СОПЛАМИ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.462.15-82

Взамен ОСТ 24.462.07 в части
pном = 140 кгс/см2, t = 560 °С;
pном = 140 кгс/см2, t = 545 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на патрубки блоков с соплами, устанавливаемых на паропроводах тепловых электростанций с номинальным давлением и температурой пара:

p = 13,73 МПа (140 кгс/см2), t = 560 °С;

p = 13,73 МПа (140 кгс/см2), t = 545 °С.

2. Конструкция и размеры патрубков должны соответствовать указанным на черт. 1 - 3 и в таблице.

3. Допускается изготовление патрубков из двух частей - трубы и поковки (см. черт. 3). Материал труб и поковок должен соответствовать указанному в таблице. Технические условия на поковку - по ОСТ 108.030.113.

Наплавленный металл - по ОСТ 108.940.02.

Патрубок с условным проходом Dy = 50 мм должен изготавливаться цельным. Размеры швов устанавливаются предприятием-изготовителем в зависимости от толщины свариваемых элементов.

4. Остальные технические требования - по ОСТ 24.125.60.

5. Пример условного обозначения патрубка исполнения 05 с условным проходом Dy = 150 мм:

ПАТРУБОК 150 05 ОСТ 108.462.15.

6. Пример маркировки: 05 ОСТ 108.462.15

* Размер для справок.

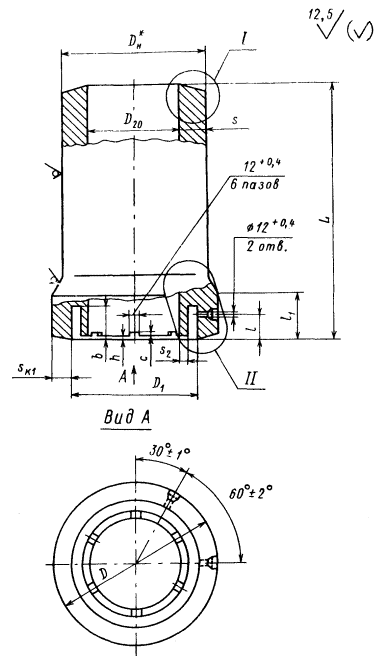

Черт. 1

* Размер для справок.

Остальное - см. черт. 1

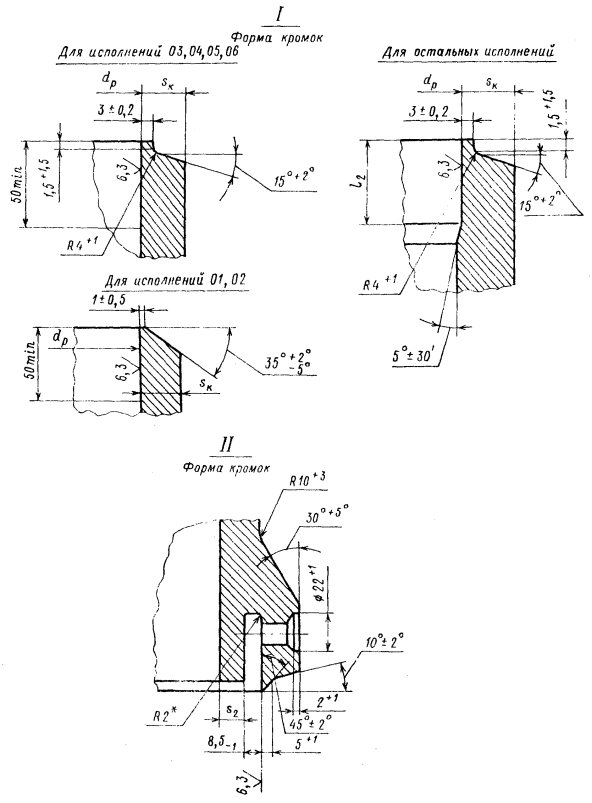

Черт. 2

Остальное - см. черт. 1

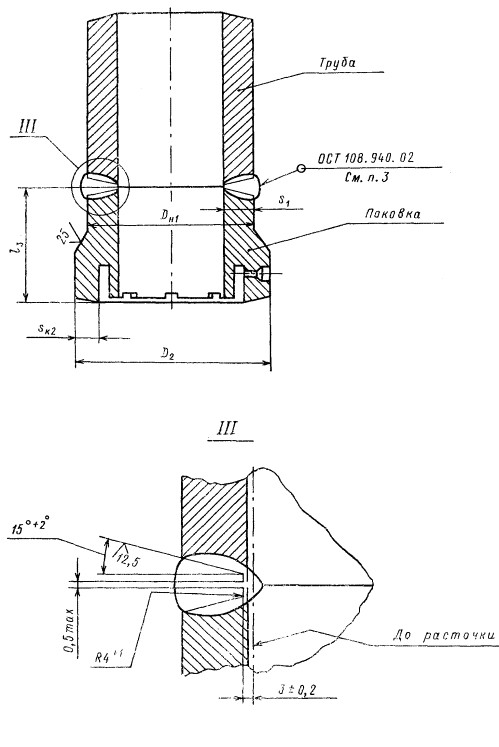

Черт. 3


Размеры, мм

Исполнение

Черт.

Условный проход Dy

DH*

DH1

D

D1

D2

D20

dp

S

S1

S2, не менее

Sк

Sк1

Sк2

b

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

не менее

не менее

Номин.

Пред. откл.

p = 13,73 МПа (140 кгс/см2), t = 560 °С; p = 13,73 МПа (140 кгс/см2), t = 545 °С

01

1

50

76

-

-

110

+ 1,6

74

± 0,1

-

-

50

± 0,1

50

+ 0,15

11

-

3

-

17

-

35

+ 0,6

02

3

-

78

+ 1,6

-

-

110

+ 1,6

-

12

-

17

03

1

100

133

-

-

170

+ 1,6

120

-

-

94

± 0,2

94

+ 0,54

17,3

-

4

17,3

23

-

38

04

3

138 -

+ 1,6

-

-

176

+ 1,6

21

-

26

p = 13,73 МПа (140 кгс/см2), t = 560 °С

05

1

150

219

-

-

255

+ 1,6

186

± 0,1

-

-

156

± 0,4

156

+ 0,63

28

-

6

28,0

33

-

38

+ 0,6

06

3

225

+ 1,6

-



264

+ 1,6

33

-

37

07

1

200

273

-

-

308

+ 1,6

233

-

-

201

± 0,6

203

+ 0,72

34

-

7

31,5

36

-

40

08

3

276

+ 1,6

-

-

320

+ 1,6

36

-

41

09

1

300

377

-

-

420

+ 1,6

315

-

-

277

± 0,8

281

+ 0,81

48

-

10

44,3

50

-

44

10

3

382

+ 1,6

-

-

428

+ 1,6

49

-

54

p = 13,73 МПа (140 кгс/см2), t = 545 °С

11

1

175

219

-

-

260

+ 1,6

197

± 0,1

-

-

163

± 0,4

164

+ 0,63

26

-

8

24,0

30

-

38

+ 0,6

12

3

225

+ 1,6

-

-

270

+ 1,6

28

-

34

13

1

200

273

-

-

312

+ 1,6

243

-

-

209

± 0,6

211

+ 0,72

30

-

27,3

33

-

14

3

278

+ 1,6

-

-

320

+ 1,6

32

-

37

15

1

250

325

-

-

368

+ 1,6

285

-

-

249

± 0,7

251

+ 0,81

36

-

9

32,3

39

-

45

16

3

330

+ 1,6

-

-

375

+ 1,6

38

-

43

Продолжение табл. 1

Исполнение

Черт.

c

h

l

l1

l2

l3

L

Материал

Масса, кг

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Марка

ГОСТ, ТУ

p = 13,73 МПа (140 кгс/см2), t = 560 °С; p = 13,73 МПа (140 кгс/см2), t = 545 °С

01

1

1,0

± 0,2

1,0

± 0,2

25

± 0,8

45

+ 3

-



-

-

120

± 2,5

12Х1МФ

ТУ 14-3-460

3,0

02

3

ОСТ 108.030. 113

03

1

1,5

2,0

30

55

+ 3

50

+ 5

-

-

300

12Х1МФ

ТУ 14-3-460

20,9

04

3

130

± 2

См. п. 3

p = 13,73 МПа (140 кгс/см2), t = 560 °С

05

1

2,0

± 0,2

5,0

± 0,2

30

± 0,8

60

+ 3

60

+ 5

-

-

400

± 2,5

12Х1МФ

ТУ 14-3-460

72

06

3

150

± 2

См. п. 3

07

1

3,0

6,5

32

65

75

-

-

520

15Х1М1Ф

ТУ 14-3-460

130,1

08

3

180

± 2

См. п. 3

09

1

4,0

10,0

35

75

85

-

-

700

15X1М1Ф

ТУ 14-3-420

332,0

10

3

200

± 2

См. п. 3

p = 13,73 МПа (140 кгс/см2), t = 545 °С

11

1

2,5

± 0,2

5,0

± 0,2

30

± 0,8

60

+ 3

60

+5

-

-

415

± 2,5

12Х1МФ

ТУ 14-3-460

67,0

12

3

140

± 2

См. п. 3

13

1

3,0

6,5

65

-

-

520

15Х1М1Ф

ТУ 14-3-460

138

14

3

150

± 2

См. п. 3

15

1

4,0

8,5

35

70

75

-

-

620

15Х1М1Ф

ТУ 14-3-460

198

16

3

150

± 2

См. п. 3

* Размер для справок.


ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8257110 от 09.09.82

4. ВЗАМЕН ОСТ 24.462.07

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

4

ОСТ 108.030.113-87

2; 3

ОСТ 108.940.02-82

3

ТУ 14-3-460-75

2

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
