ОТРАСЛЕВЫЕ СТАНДАРТЫ



ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ
pу ≥ 4,0 МПа (pу ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ОСТ 108.321.17-82





УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

ОТРАСЛЕВОЙ СТАНДАРТ

ОТВОДЫ КРУТОИЗОГНУТЫЕ
ДЛЯ ТРУБОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.321.17-82

Взамен ОСТ 24.321.07 в части
pном = 230 кгс/см2, t = 230 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на крутоизогнутые отводы с углами гиба 30, 45, 60 и 90°, изготовляемые из труб по ОСТ 108.320.102, для трубопроводов пара и горячей воды тепловых электростанций.

Стандарт устанавливает конструкцию и основные размеры крутоизогнутых отводов для трубопроводов с абсолютным давлением и температурой среды:

p = 3,92 МПа (40 кгс/см2), t = 200 °С;

p = 23,54 МПа (240 кгс/см2), t = 250 °С;

p = 18,44 МПа (185 кгс/см2), t = 215 °С.

2. Конструкция, размеры и материал гнутых отводов должны соответствовать указанным на черт. 1, 2 и в таблице.

3. Величина овальности гнутых участков отводов не должна быть более 7 %.

4. Крутоизогнутые отводы на параметры среды p = 3,92 МПа (40 кгс/см2), t = 200 °С, соответствующие pу = 3,92 МПа (40 кгс/см2) при t = 200 °С, могут быть применены для трубопроводов с температурой стенки не более 400 °С при рабочем давлении, принятом в соответствии с ГОСТ 356.

5. По конструкторской документации допускается изготовление крутоизогнутых отводов с углами гибов более 30°, отличающимися от указанных в настоящем стандарте. Угол гиба должен быть кратным 5, но не более 90°.

6. Допускается изготовление крутоизогнутых отводов с отличающимися от указанных в настоящем стандарте длинами прямых участков l и l1:

не менее 100 мм - для исполнений 01 - 04;

не менее наружного диаметра - для остальных исполнений.

7. Масса крутоизогнутого отвода G (в кг) определяется по формуле

G = 0,001Lрg,

где Lр - развернутая длина, мм:

Lр = l + l1 + l2;

g - масса 1 м трубы по ОСТ 108.320.102, кг.

8. Остальные технические требования - по ОСТ 24.125.60.

* Размеры для справок.

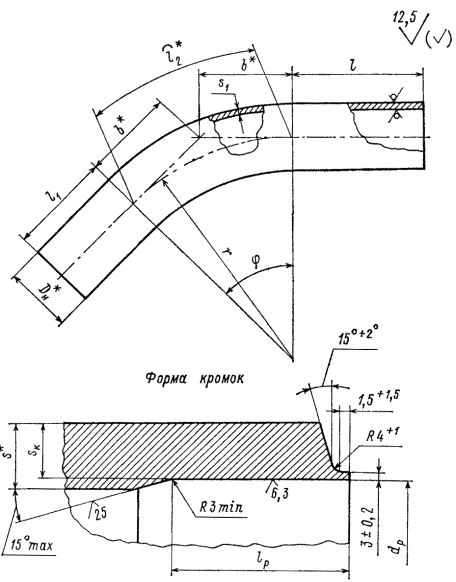

Черт. 1

Остальное - см. черт. 1

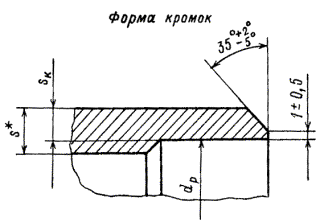

Черт. 2

Размеры, мм

Исполнение

Условный проход Dу

Черт.

Dн*

s*

Присоединяемые трубы

dр

r

s1

sк

lр

l

l1

Угол гиба φ

l2*

b*

Материал (марка, ТУ)

Наружный диаметр

Толщина стенки

Номин.

Пред. откл.

не менее

Номин.

Пред. откл.

не менее

p = 3,92 МПа (40 кгс/см2), t = 200 °С

01

80

2

89

6,0

89

4,0

81

+0,54

150

2,5

3,0

40

+5

300

800

30°

79

40

Сталь 20 ТУ 14-3-460

02

45°

118

62

03

60°

157

87

04

90°

236

150

05

100

108

6,0

108

4,5

100

250

3,0

2,7

375

800

30°

131

67

06

45°

196

104

07

60°

262

144

08

90°

393

250

09

200

30°

105

54

10

45°

157

83

11

60°

209

116

12

90°

314

200

13

125

133

5,0

133

5,0

124

+0,63

300

2,8

3,2

400

1200

30°

157

80

14

45°

236

124

15

60°

314

173

16

90°

471

300

17

250

30°

131

67

18

45°

196

104

19

60°

262

144

20

90°

393

250

21

150

1

159

7,0

159

7,0

147

+0,63

350

4,0

4,4

50

430

950

30°

183

94

22

45°

275

145

23

60°

366

202

24

90°

550

350

25

300

30°

157

80

26

45°

236

124

27

60°

314

173

28

90°

471

300

29

200

219

9,0

219

9,0

203

+0,72

400

5,6

5,6

500

30°

209

107

30

45°

314

166

31

60°

419

231

32

90°

628

400

33

250

273

10,0

273

10,0

254

+0,81

600

6,0

6,6

600

30°

314

161

34

45°

471

249

35

60°

628

346

36

90°

942

600

37

300

325

13,0

325

13,0

303

700

8,0

7,6

660

30°

366

188

38

45°

550

290

39

60°

733

404

40

90°

1099

700

41

350

377

13,0

377

13,0

354

+0,89

850

8,0

8,6

750

30°

445

228

42

45°

667

352

43

60°

890

491

44

90°

1335

850

p = 3,92 МПа (40 кгс/см2), t = 200 °С

45

400

1

426

14,0

426

14,0

401

+0,89

900

9,0

9,5

50

+5

1000

950

30°

471

241

Сталь 20 ТУ 14-3-460

46

45°

707

373

47

60°

942

520

48

90°

1413

900

p = 23,54 МПа (240 кгс/см2), t = 250 °С; p = 18,14 МПа (185 кгс/см2), t = 215 °С

49

100

1

133

18,0

133

13,0

109

+0,54

300

12,0

10,7

50

+5

400

1200

30°

157

80

15ГС ТУ 14-3-460

50

45°

236

124

51

60°

314

173

52

90°

471

300

9. Пример условного обозначения отвода крутоизогнутого исполнения 34 с углом гиба 45° и радиусом 600 мм из трубы наружным диаметром 273 мм, с толщиной стенки 10 мм, с прямыми участками длиной l = 600 мм, l1 = 950 мм и развернутой длиной 2021 мм:

ОТВОД КРУТОИЗОГНУТЫЙ 45° - 273×10 - 600×950×2021 - R600 34 ОСТ 108.321.17.

10. Пример маркировки: 34 ОСТ 108.321.17

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273530 от 26.02.83

4. ВЗАМЕН ОСТ 24.321.07

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 356-80

4

ОСТ 24.125.60-89

8

ОСТ 108.320.102-78

1; 7

ТУ 14-3-460-75

2

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5.

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
