ОТРАСЛЕВЫЕ СТАНДАРТЫ



ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ
pу ≥ 4,0 МПа (pу ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ОСТ 108.321.13-82





УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

ОТРАСЛЕВОЙ СТАНДАРТ

ОТВОДЫ ГНУТЫЕ ДЛЯ ТРУБОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.321.13-82

Взамен ОСТ 24.321.04 в части
pном = 230 кгс/см2, t = 230 °С;
pном = 185 кгс/см2, t = 215 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на гнутые отводы с углами гиба 15, 30, 45, 60 и 90°, изготавливаемые из труб по ОСТ 108.320.102 из стали марки 15ГС по ТУ 14-3-460, для трубопроводов питательной воды тепловых электростанций.

Стандарт устанавливает конструкцию и основные размеры гнутых отводов для трубопроводов с абсолютным давлением и температурой воды:

p = 23,54 МПа (240 кгс/см2), t = 250 °С;

p = 18,14 МПа (185 кгс/см2), t = 215 °С.

2. Конструкция и размеры гнутых отводов должны соответствовать указанным на черт. 1, 2 и в таблице.

3. Величина овальности гнутых участков отводов не должна быть более:

7 % - для труб наружным диаметром 194, 219, 273, 325, 377 мм с параметрами среды p = 18,14 МПа (185 кгс/см2), t = 215 °С;

6 % - для остальных труб.

4. По конструкторской документации допускается изготовление гнутых отводов с углами гибов более 15°, отличающимися от указанных в настоящем стандарте. Угол гиба должен быть кратным 5, но не более 90°.

5. Допускается изготовление гнутых отводов с отличающимися от указанных в настоящем стандарте длинами прямых участков l и l1:

не менее 100 мм - для исполнений 01 - 05;

не менее Dн плюс 200 мм - для остальных исполнений.

6. Масса гнутого отвода G (в кг) определяется по формуле

G = 0,001Lрg,

где Lр - развернутая длина, мм:

Lр = l + l1 + l2;

g - масса 1 м трубы по ОСТ 108.320.102, кг.

7. Остальные технические требования - по ОСТ 24.125.60.

* Размеры для справок.

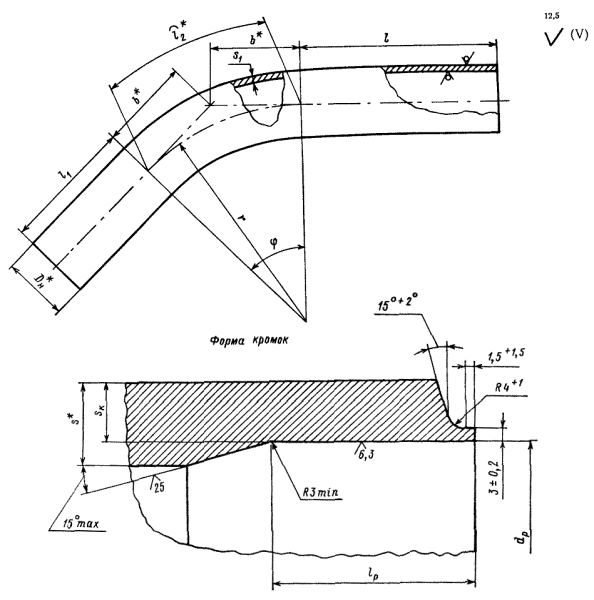

Черт. 1

Остальное - см. черт. 1

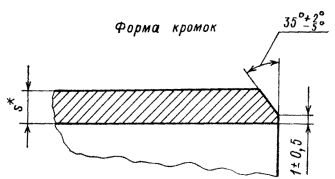

Черт. 2

Размеры, мм

Исполнение

Условный проход Dу

Черт.

Dн*

dр

r

s*

s1

sк

l

l1

lр

Угол гиба φ

l2*

b*

Номин.

Пред. откл.

не менее

не менее

Номин.

Пред. откл.

p = 23,54 МПа (240 кгс/см2), t = 250 °С; p = 18,14 МПа (185 кгс/см2), t = 215 °С

01

65

2

76

-

-

300

9

5,8

-

250

150

-

-

15°

79

40

02

30°

157

80

03

45°

236

124

04

60°

314

173

05

90°

471

300

06

100

1

133

109

+0,54

600

13

9,5

10,7

500

500

50

+5

15°

157

79

07

30°

314

161

08

45°

471

249

09

60°

628

346

10

90°

942

600

p = 23,54 МПа (240 кгс/см2), t = 250 °С

11

150

1

194

161

+0,63

750

17

13,4

14,8

500

500

50

+5

15°

196

99

12

30°

393

201

13

45°

589

311

14

60°

785

433

15

90°

1178

750

16

175

219

182

+0,72

850

19

15,0

16,5

15°

223

112

17

30°

445

228

18

45°

667

352

19

60°

890

491

20

90°

1335

850

21

225

273

226

+0,72

1370

24

18,6

20,2

800

650

50

15°

359

180

22

30°

717

367

23

45°

1076

568

24

60°

1434

791

25

90°

2151

1370

26

250

325

271

+0,81

28

21,8

23,8

800

60

15°

359

180

27

30°

717

367

28

45°

1076

568

29

60°

1434

791

30

90°

2151

1370

31

300

377

316

+0,89

1500

32

25,0

27,3

1000

800

65

15°

393

198

32

30°

785

402

33

45°

1178

621

34

60°

1570

866

35

90°

2355

1500

36

350

426

358

1700

36

28,2

30,5

75

15°

445

224

37

30°

890

456

38

45°

1335

704

39

60°

1779

982

40

90°

2669

1700

p = 18,14 МПа (185 кгс/см2), t = 215 °С

41

150

1

194

166

+0,63

750

15

10,5

11,9

500

500

50

+5

15°

196

99

42

30°

393

201

43

45°

589

311

44

60°

785

433

45

90°

1178

750

46

175

219

188

+0,72

850

16

11,7

13,2

15°

223

112

47

30°

445

228

48

45°

667

352

49

60°

890

491

50

90°

1335

850

51

225

273

236

+0,72

1370

20

14,7

16,0

800

650

15°

359

180

52

30°

717

367

53

45°

1076

568

54

60°

1434

791

55

90°

2151

1370

56

250

325

283

+0,81

22

17,0

18,7

800

15°

359

180

57

30°

717

367

58

45°

1076

568

59

60°

1434

791

60

90°

2151

1370

61

300

377

327

+0,89

1500

26

19,5

21,4

1000

800

60

15°

393

198

62

30°

785

402

63

45°

1178

621

64

60°

1570

866

65

90°

2355

1500

8. Пример условного обозначения отвода гнутого исполнения 23 с углом гиба 45° и радиусом 1370 мм из трубы наружным диаметром 273 мм, с толщиной стенки 24 мм, с прямыми участками длиной l = 800 мм, l1 = 650 мм и развернутой длиной 2526 мм:

ОТВОД ГНУТЫЙ 45° - 273×24 - 800×650×2526 - R1370 23 ОСТ 108.321.13.

9. Пример маркировки: 23 ОСТ 108.321.13

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273478 от 26.02.83

4. ВЗАМЕН ОСТ 24.321.04

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

7

ОСТ 108.320.102-78

1; 6

ТУ 14-3-460-75

1

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5.

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
