ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ
pу ≥ 4,0 МПа (pу ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ОСТ 108.321.12-82





УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

ОТРАСЛЕВОЙ СТАНДАРТ

ОТВОДЫ ГНУТЫЕ ДЛЯ ТРУБОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.321.12-82

Взамен ОСТ 24.321.04 в части
pном = 230 кгс/см2, t = 230 °С;
pном = 185 кгс/см2, t = 215 °С;
pном = 40 кгс/см2, t = 440 °С;
pном = 76 кгс/см2, t = 145 °С;
pном = 44 кгс/см2, t = 340 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на гнутые отводы с углами гиба 15, 30, 45, 60 и 90°, изготавливаемые из труб по ОСТ 108.320.102 из стали марки 20 по ТУ 14-3-460, для трубопроводов пара и горячей воды тепловых электростанций.

Стандарт устанавливает конструкцию и основные размеры гнутых отводов для трубопроводов с абсолютным давлением и температурой среды:

p = 23,54 МПа (240 кгс/см2), t = 250 °С;

p = 18,14 МПа (185 кгс/см2), t = 215 °С;

p = 3,92 МПа (40 кгс/см2), t = 440 °С;

p = 7,45 МПа (76 кгс/см2), t = 145 °С;

p = 4,31 МПа (44 кгс/см2), t = 340 °С;

p = 3,92 МПа (40 кгс/см2), t = 200 °С.

2. Конструкция и размеры гнутых отводов должны соответствовать указанным на черт. 1, 2 и в таблице.

3. Изготовление гнутых отводов производится по соглашению с предприятием - изготовителем.

4. Величина овальности гнутых участков отводов не должна быть более: 6 % - для исполнений 01 - 15; 7 % - для остальных исполнений.

5. По конструкторской документации допускается изготовление гнутых отводов с углами гибов более 15°, отличающимися от указанных в настоящем стандарте. Угол гиба должен быть кратным 5, но не более 90°.

6. Допускается изготовление гнутых отводов с отличающимися от указанных в настоящем стандарте длинами прямых участков l и l1, но не менее 100 мм.

7. Масса гнутого отвода G (в кг) определяется по формуле

G = 0,001Lрg,

где Lр - развернутая длина, мм:

Lр = l + l1 + l2;

g - масса 1 м трубы по ОСТ 108.320.102, кг.

8. Остальные технические требования - по ОСТ 24.125.60.

* Размеры для справок.

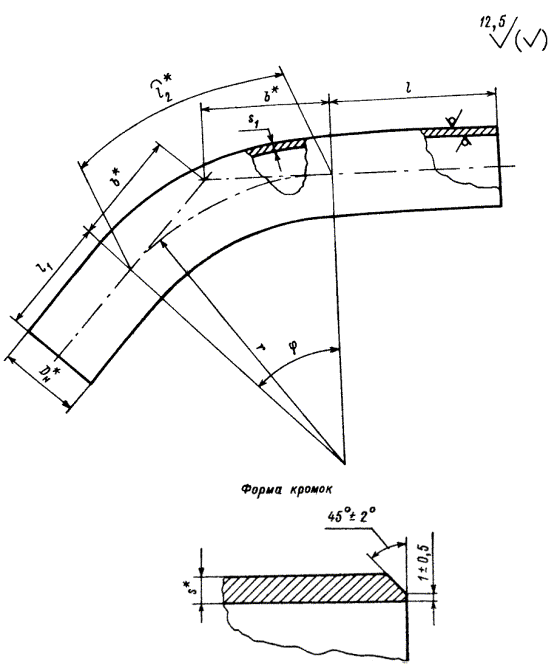

Черт. 1

Остальное - см. черт. 1

Черт. 2

Размеры, мм

Исполнение

Условный проход Dу

Черт.

D*н

r

s*

s1, не менее

l

l1

Угол гиба φ

L2*

b*

не менее

p = 23,54 МПа (240 кгс/см2), t = 250 °С; p = 18,14 МПа (185 кгс/см2), t = 215 °С;

p = 3,92 МПа (40 кгс/см2), t = 440 °С; p = 7,45 МПа (76 кгс/см2), t = 145 °С;

p = 4,31 МПа (44 кгс/см2), t = 340 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С.

01

10

1

16

100

2,0

1,3

100

100

15°

26

13

02

30°

52

27

03

45°

79

41

04

60°

105

58

05

90°

157

100

06

20

2

28

150

3,0

2,3

15°

39

20

07

30°

79

40

08

45°

118

62

09

60°

157

87

10

90°

236

150

p = 3,92 МПа (40 кгс/см2), t = 440 °С; p = 7,45 МПа (76 кгс/см2), t = 145 °С;

p = 4,31 МПа (44 кгс/см2), t = 340 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С.

11

25

2

32

150

3,0

2,0

100

100

15°

39

20

12

30°

79

40

13

45°

118

62

14

60°

157

87

15

90°

236

150

16

32

38

150

3,0

2,0

15°

39

20

17

30°

79

40

18

45°

118

62

19

60°

157

87

20

90°

236

150

21

50

57

300

4,0

2,7

150

150

15°

79

40

22

30°

157

80

23

45°

236

124

24

60°

314

173

25

90°

471

300

9. Пример условного обозначения отвода гнутого исполнения 23 с углом гиба 45° и радиусом 300 мм из трубы наружным диаметром 57 мм, с толщиной стенки 3,5 мм, с прямыми участками длиной l = 150 мм, l1 = 150 мм и развернутой длиной 536 мм:

ОТВОД ГНУТЫЙ 45° - 57×4,0 - 150×150×536 - R300 23 ОСТ 108.321.12.

10. Пример маркировки: 23 ОСТ 108.321.12



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273483 от 26.02.83 г.

4. ВЗАМЕН ОСТ 24.321.04

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

8

ОСТ 108.320.102-78

1; 7

ТУ 14-3-460-75

1

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3.

Срок действия продлен до 1996 г. Изменением № 3, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
