ОТРАСЛЕВЫЕ СТАНДАРТЫ



ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ
pу ≥ 4,0 МПа (pу ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ОСТ 108.321.11-82





УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

ОТРАСЛЕВОЙ СТАНДАРТ

ОТВОДЫ ГНУТЫЕ ДЛЯ ТРУБОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.321.11-82

Взамен НО 772-66 в части
pном = 380 кгс/см2, t = 280 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на гнутые отводы с углами гиба 15, 30, 45, 60 и 90°, изготавливаемые из труб по ОСТ 108.320.102, для трубопроводов питательной воды тепловых электростанций.

Стандарт устанавливает конструкцию и основные размеры гнутых отводов для трубопроводов с абсолютным давлением воды p = 37,27 МПа (380 кгс/см2) и температурой = 280 °С.

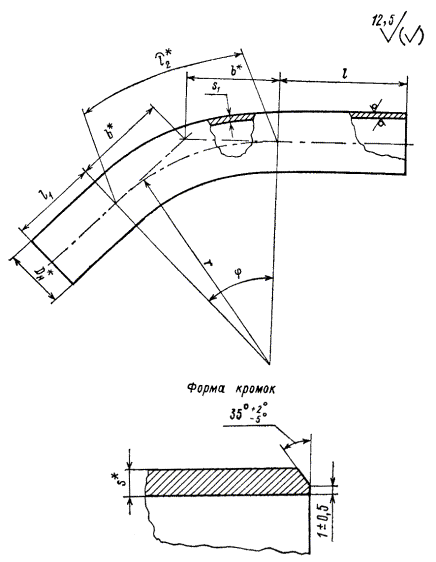

2. Конструкция, размеры и материал гнутых отводов должны соответствовать указанным на черт. 1 - 3 и в таблице.

3. Изготовление гнутых отводов исполнений 01 - 15, 41 - 45 производится по согласованию с предприятием - изготовителем.

4. Величина овальности гнутых участков отводов не должна быть более 6 %.

5. По конструкторской документации допускается изготовление гнутых отводов с углами гибов более 15°, отличающимися от указанных в настоящем стандарте. Угол гиба должен быть кратным 5, но не более 90°.

6. Допускается изготовление гнутых отводов с отличающимися от указанных в настоящем стандарте длинами прямых участков l и l1:

не менее 100 мм - для исполнений 11 - 15;

не менее Dн плюс 200 мм - для исполнений 16 - 45.

7. Масса гнутого отвода G (в кг) определяется по формуле

G = 0,001Lрg,

где Lр - развернутая длина, мм:

Lр = l + l1 + l2;

g - масса 1 м трубы по ОСТ 108.320.102, кг.

8. Остальные технические требования - по ОСТ 24.125.60.

9. Пример условного обозначения отвода гнутого исполнения 28 с углом гиба 45° и радиусом 1370 мм из трубы наружным диаметром 273 мм, с толщиной стенки 36 мм, с прямыми участками длиной l = 800 мм, l1 = 650 мм и развернутой длиной 2526 мм:

ОТВОД ГНУТЫЙ 45° - 273×36 - 800×650×2526 - R1370 28 ОСТ 108.321.11.

10. Пример маркировки: 28 ОСТ 108.321.11

* Размеры для справок.

Остальное - см. черт. 1

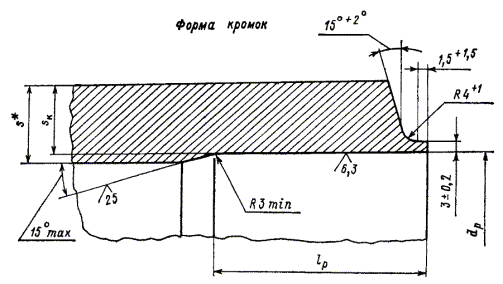

Черт. 2

Размеры, мм

Исполнение

Условный проход Dу

Черт.

Dн*

dр

r

s*

s1

sк

l

l1

lр

Угол гиба φ

l2*

b*

Материал (марка, ТУ)

Номин.

Пред. откл.

не менее

не менее

Номин.

Пред. откл.

01

10

2

16

-

-

100

2,5

1,7

-

100

100

-

-

15°

26

13

15ГС ТУ 14-3-460

02

30°

52

27

03

45°

79

41

04

60°

105

58

05

90°

157

100

06

20

1

28

150

4,0

3,0

15°

39

20

07

30°

79

40

08

45°

118

62

09

60°

157

87

10

90°

236

150

11

40

1

57

300

9,0

6,8

150

150

15°

79

40

12

30°

157

80

13

45°

236

124

14

60°

314

173

15

90°

471

300

16

100

3

133

98

+0,54

600

18,0

14,5

15,9

500

500

50

+5

15°

157

79

17

30°

314

161

18

45°

471

249

19

60°

628

346

20

90°

942

600

21

150

194

144

+0,63

750

26,0

20,5

22,5

60

15°

196

99

22

30°

393

201

23

45°

589

311

24

60°

785

433

25

90°

1178

750

26

200

273

203

+0,72

1370

36,0

28,8

32,8

800

650

65

15°

359

180

27

30°

717

367

28

45°

1076

568

29

60°

1434

791

30

90°

2151

1370

31

250

325

245

1370

42,0

33,8

36,4

800

80

15°

359

180

32

30°

717

367

33

45°

1076

568

34

60°

1434

791

35

90°

2151

1370

36

300

377

281

+0,81

1500

50,0

40,0

44,0

800

800

85

15°

393

198

37

30°

785

402

38

45°

1178

621

39

60°

1570

866

40

90°

2355

1500

1

350

465

349

+0,89

2100

60,0

48,1

51,3

1200

1000

100

15°

550

276

15ГС ТУ 14-3-420

2

30°

1099

563

3

45°

1649

870

4

60°

2198

1212

5

700

700

90°

3297

2100

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273478 от 26.02.83

4. ВЗАМЕН НО 772-66

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

8

ОСТ 108.320.102-78

1; 7

ТУ 14-3-420-75

2

ТУ 14-3-460-75

2

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4.

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
