ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ПАРАМЕТРЫ:

р = 25,01 МПа (255 кгс/см2), t = 545 °С

ТРОЙНИКИ СВАРНЫЕ ПЕРЕХОДНЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.104.11-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч

ОСТ 108.104.11-82

ОТРАСЛЕВОЙ СТАНДАРТ

ТРОЙНИКИ СВАРНЫЕ ПЕРЕХОДНЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.104.11-82

Взамен НО 1077-66 в части
pном = 255 кгс/см2, t = 545 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на тройники сварные переходные для паропроводов тепловых электростанций с абсолютным давлением p = 25,01 МПа (255 кгс/см2) и температурой t = 545 °С.

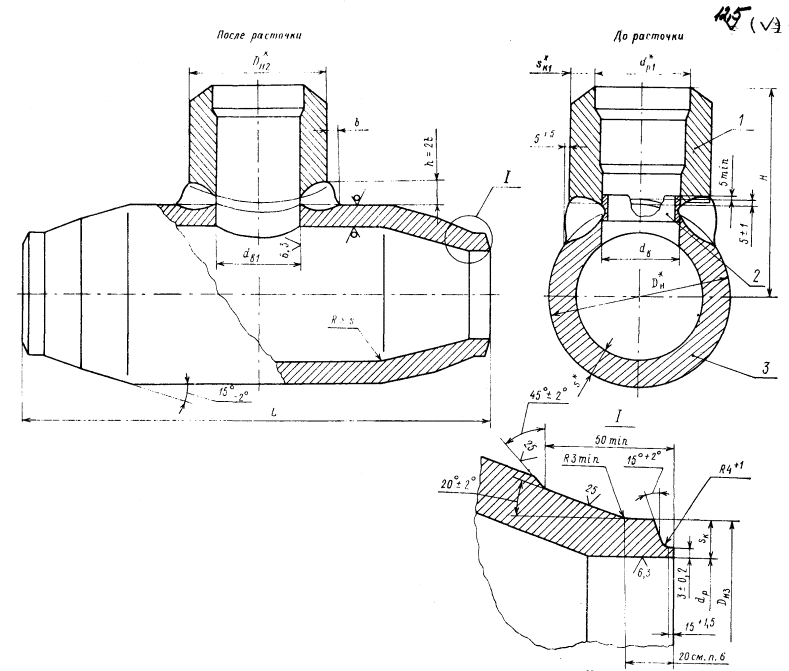

2. Конструкция и размеры сварных тройников должны соответствовать указанным на чертеже и в табл. 1, 2.

3. Сварочные материалы - по ОСТ 108.940.02.

4. После сварки штуцер (поз. 1) растачивается напроход до диаметра dв1 с целью удаления подкладного кольца и корня шва (см. чертеж).

5. Материал корпуса (поз. 3) - сталь 15Х1М1Ф по ТУ 14-3-460.

6. Рекомендуемый размер прямого участка уточняется при разработке технологического процесса.

Допускается изготовление подкатанной части без прямых участков.

7. Остальные технические требования - по ОСТ 24.125.60.

8. Масса наплавленного металла уточняется технологическим процессом.

9. Пример условного обозначения тройника переходного исполнения 01 с условными проходами Dy = 125 мм, Dy1 = 100 мм:

ТРОЙНИК ПЕРЕХОДНЫЙ 125×100 01 ОСТ 108.104.11.

10. Пример маркировки: 01 ОСТ 108.104.11



Таблица 1

Размеры, мм

Исполнение

Условные проходы

Наружный диаметр и толщина стенки присоединяемых труб

DH*

DH2*

DH3

dв

dв1

Dy

Dy1

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

01

125

100

194×38

159×32

245

180

194

+ 3

- 1

71

+ 0,74

79

+ 0,46

02

175

150

273×50

245×48

325

260

273

+ 4

- 1

120

+ 0,87

125

+ 0,63

Продолжение табл. 1

Исполнение

dp

dp*

L

Н

b, не менее

S*

Sк, не менее

Sк1*

Масса наплавленного металла, кг

Масса, кг

Номин.

Пред. откл.

Пред. откл. ± 5

01

120

+ 0,54

97

550

304

34

48

33

33,3

5,8

168

02

174

+ 0,63

151

800

438

44

60

46

49,8

13,2

429

* Размеры для справок.



Таблица 2

Обозначение тройника

Штуцер (поз. 1) 1 шт.

Кольцо подкладное (поз. 2) 1 шт.

Корпус (поз. 3) 1 шт.

Обозначение

01 ОСТ 108.104.11

02 ОСТ 108.462.10

07 ОСТ 108.520.03



02 ОСТ 108.104.11

06 ОСТ 108.462.10

12 ОСТ 108.520.03

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8257037 от 09.09.82-

4. ВЗАМЕН НО 1077-60

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

7

ОСТ 108.940.02-82

3

ТУ 14-3-460-75

5

ОСТ 108.462.10-82

2

ОСТ 108.520.03-82

2

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
