ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ПАРАМЕТРЫ:

р = 13,73 МПа (140 кгс/см2), t = 560 °С;

р = 13,73 МПа (140 кгс/см2), t = 545 °С;

р = 9,81 МПа (100 кгс/см2), t = 540 °С;

р = 4,02 МПа (41 кгс/см2), t = 545 °С

ТРОЙНИКИ ПЕРЕХОДНЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.720.06-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч

ОСТ 108.720.06-82

ОТРАСЛЕВОЙ СТАНДАРТ

ТРОЙНИКИ ПЕРЕХОДНЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.720.06-82

Взамен НО 779-66 в части
pном = 255 кгс/см2, t = 545 °С;
ОСТ 24.720.13 в части
pном = 140 кгс/см2, t = 560 °С;
pном = 140 кгс/см2, t = 545 °С;
pном = 100 кгс/см2, t = 540 °С;
pном = 41 кгс/см2, t = 545 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на тройники переходные штампованные для паропроводов тепловых электростанций с абсолютным давлением и температурой пара:

p = 25,01 МПа (255 кгс/см2), t = 545 °С;

p = 13,73 МПа (140 кгс/см2), t = 560 °С;

p = 13,73 МПа (140 кгс/см2), t = 545 °С;

p = 13,73 МПа (140 кгс/см2), t = 515 °С;

p = 9,81 МПа (100 кгс/см2), t = 540 °С;

p = 4,02 МПа (41 кгс/см2), t = 545 °С.

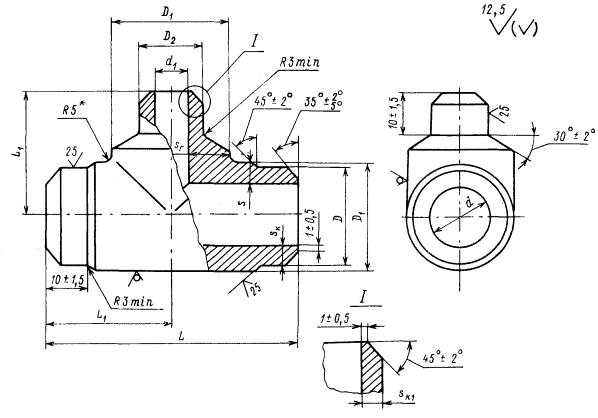

2. Конструкция и размеры тройников должны соответствовать указанным на чертеже и в таблице.

3. Материал - сталь марки 12Х1МФ по ТУ 14-1-3987 Гр. IIТ ОСТ 108.030.113.

4. Остальные технические требования - по ОСТ 108.030.113 и ОСТ 24.125.60.

5. Пример условного обозначения тройника переходного исполнения 01 с условными проходами Dy = 15 мм, Dy1 = 10 мм:

ТРОЙНИК ПЕРЕХОДНЫЙ 15×10 01 ОСТ 108.720.06.

6. Пример маркировки: 01 ОСТ 108.720.06

* Размер для справок.


Размеры, мм

Исполнение

Условный проход

Наружный диаметр и толщина стенки присоединяемых труб

D

D1

+ 1,3

- 0,7

D2

d

d1

S

Sг

Sк

Sк1

L

L1

Масса, кг



Dy

Dy1

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

не менее

Номин.

Пред. откл.

Номин.

Пред. откл.



p = 25,01 МПа (255 кгс/см2), t = 545 °С



01

15

10

28×6

16×3,5

29

+ 0,5

35

18

+ 0,5

16

+ 0,43

9

+ 0,36

8,0

11,5

5,4

3,2

80

+ 4 - 2

40

+ 2

- 1

0,64



p = 13,73 МПа (140 кгс/см2), t = 560 °С; p = 13,73 МПа (140 кгс/см2), t = 545 °С



02

20

10

28×4,5

16×2,5

29

+ 0,5

35

18

+ 0,5

19

+ 0,52

11

+ 0,43

6,5

10,0

4,1

2,3

80

+ 4 - 2

40

+ 2

- 1

0,57



p = 13,73 МПа (140 кгс/см2), t = 515 °С; p = 9,81 МПа (100 кгс/см2), t = 540 °С; p = 4,02 МПа (41 кгс/см2), t = 545 °С

03

20

10

28×3

16×2,5

29

+ 0,5

35

18

+ 0,5

22

+ 0,52

11

+ 0,43

5,0

10,0

2,7

2,3

80

+ 4 - 2

40

+ 2

- 1

0,47






ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8257016 от 09.09.82

4. ВЗАМЕН ОСТ 24.720.13; НО 779-66

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

4

ОСТ 108.030.113-87

3; 4

ТУ 14-1-3987-85

3

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4

Срок действия продлен до 1996 г. Изменением № 3, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
