ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ПАРАМЕТРЫ:

р = 25,01 МПа (255 кгс/см2), t = 545 °С;

р = 13,73 МПа (140 кгс/см2), t = 560 °С;

р = 13,73 МПа (140 кгс/см2), t = 545 °С;

р = 4,02 МПа (41 кгс/см2), t = 545 °С

ШТУЦЕРЫ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.462.09-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч

ОСТ 108.462.09-82

ОТРАСЛЕВОЙ СТАНДАРТ

ШТУЦЕРЫ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.462.09-82

Взамен ОСТ 24.462.02 в части
pном = 255 кгс/см2, t = 545 °С;
pном = 140 кгс/см2, t = 560 °С;
pном = 140 кгс/см2, t = 545 °С;
pном = 41 кгс/см2, t = 545 °С;
ОСТ 24.462.15 в части
pном = 41 кгс/см2, t = 545 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на штуцеры трубопроводов тепловых электростанций с абсолютным давлением и температурой пара:

p = 25,01 МПа (255 кгс/см2), t = 545 °С;

p = 13,73 МПа (140 кгс/см2), t = 560 °С;

p = 13,73 МПа (140 кгс/см2), t = 545 °С;

p = 13,73 МПа (140 кгс/см2), t = 515 °С;

p = 4,02 МПа (41 кгс/см2), t = 545 °С.

2. Конструкция, размеры и материал штуцеров должны соответствовать указанным на черт. 1 - 4 и в таблице.

3. Угол α не регламентируется.

4. Штуцер исполнения 08 допускается изготавливать из стали 12Х1МФ по ТУ 14-3-460.

5. Предельные отклонения размера DH2: для исполнений 08 и 09 - по ТУ 14-3-460, для остальных - плюс 2 мм.

6. Остальные технические требования - по ОСТ 108.030.113 и ОСТ 24.125.60.

7. Исполнения, указанные в скобках, применять по согласованию с предприятием-изготовителем.

8. После сверления для исполнений 01, 07 допускается шероховатость поверхностей диаметром dp - .

9. Пример условного обозначения штуцера исполнения 07 с условным проходом Dy = 50 мм:

ШТУЦЕР 50 07 ОСТ 108.462.09.

10. Пример маркировки: 07 ОСТ 108.462.09

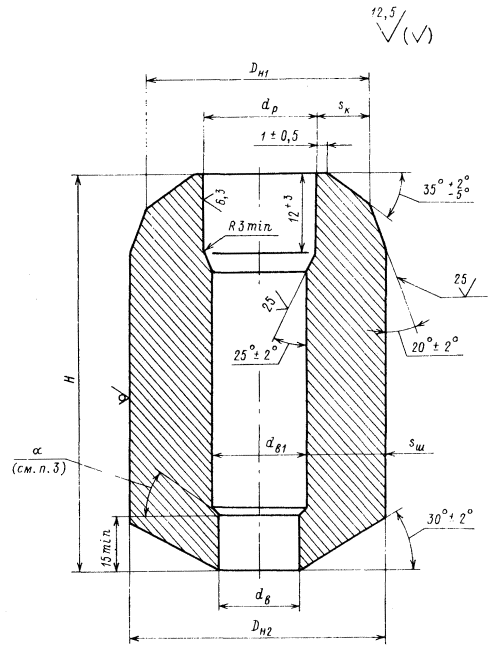

Черт. 1

Остальное - см. черт. 1

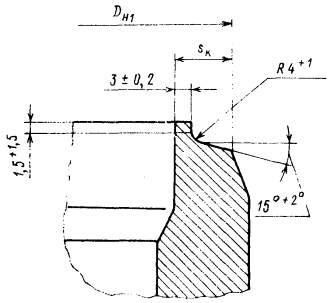

Черт. 2

Остальное - см. черт. 1

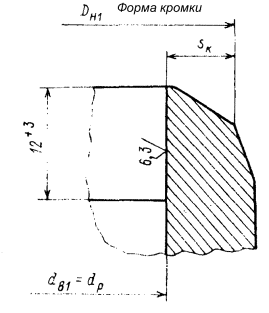

Черт. 3

Остальное - см. черт. 1

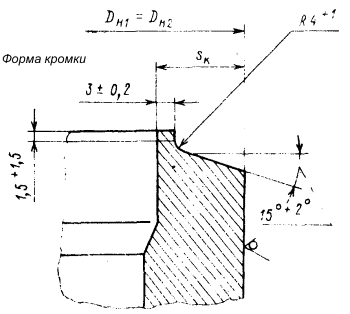

Черт. 4


Размеры, мм

Исполнение

Черт.

Условный проход Dy

Наружный диаметр и толщина стенки присоединяемой трубы

DH1

DH2

dв

dв1

dp

H (Пред. откл. ± 2)

Sш

Sк

Материал (марка, ГОСТ, ТУ)

Масса, кг

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

не менее

p = 25,01 МПа (255 кгс/см2), t = 545 °С

01

1

32

57×12

60

± 1

65

22

+ 0,52

27

+ 0,52

31

+ 0,62

82

16,0

12,3

Сталь 12Х1МФ ГОСТ 20072

1,72

(02)

2

65

108×22

115

136

57

+ 0,74

61

+ 0,46

67

+ 0,46

125

35,0

22,8

Сталь 12Х1МФ ТУ 14-1-3987

Гр. II Т ОСТ 108.030.113

11,40

03

100

159×32

166

180

71

79

97

+ 0,54

180

48,0

33,3

29,00

04

125

194×38

203

225

90

+ 0,87

98

+ 0,54

120

220

60,5

40,1

55,70

p = 13,73 МПа (140 кгс/см2), t = 560 °С; p = 13,73 МПа (140 кгс/см2), t = 545 °С

05

1

50

76×13

76

± 1

90

38

+ 0,62

44

+ 0,62

50

+ 0,62

100

17,0

11,5

Сталь 12Х1МФ ТУ 14-1-3987

Гр. II Т ОСТ 108.030.113

3,80

p = 13,73 МПа (140 кгс/см2), t = 515 °С

06

1

65

176×9

76

± 1

90

50

+ 0,62

54

+ 0,46

58

+ 0,62

100

16,0

8,0

Сталь 12Х1МФ ТУ 14-1-3987 Гр. II Т ОСТ 108.030.113

3,77

p = 4,02 МПа (41 кгс/см2), t = 545 °С

07

1

50

57×3,5

60

± 1

65

38

+ 0,62

44

+ 0,62

50

+ 0,62

82

7,0

3,0

Сталь 12Х1МФ ГОСТ 20072

1,58

08

3

100

108×6

110

133

93

+ 0,87

97

+ 0,54

97

+ 0,54

125

15,2

5,0

Сталь 12Х1МФ ТУ 14-3-460

6,38

09

4

150

159×8

159

-

159

120

128

+ 0,63

144

+ 0,63

130

13,0

5,8

Сталь 15Х1М1Ф ТУ 14-3-460

7,13


ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8256960 от 09.09.82

4. ВЗАМЕН ОСТ 24.462.02; ОСТ 24.462.15

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта; перечисления, приложения

ГОСТ 20072-74

2

ОСТ 24.125.60-89

6

ОСТ 108.030.113-87

2; 6

ТУ 14-1-3987-85

2

ТУ 14-3-460-75

2; 4; 5

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
