ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ПАРАМЕТРЫ:

р = 4,02 МПа (41 кгс/см2), t = 545 °С

ПЕРЕХОДЫ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.318.22-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч

ОСТ 108.318.22-82

ОТРАСЛЕВОЙ СТАНДАРТ

ПЕРЕХОДЫ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.318.22-82

Взамен ОСТ 24.450.03,
ОСТ 24.318.06,
ОСТ 24.318.18 в части

pном = 41 кгс/см2, t = 545 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на обжатые переходы, изготовляемые из труб, для паропроводов тепловых электростанций.

Стандарт устанавливает конструкцию и основные размеры обжатых переходов для паропроводов с абсолютным давлением пара р = 4,02 МПа (41 кгс/см2) и температурой t = 545 °С.

2. Конструкция, размеры и марка стали должны соответствовать указанным на черт. 1 - 4 и в таблице.

3. Технические требования к разделке подготовленных под сварку кромок переходов - по ОСТ 108.940.02.

4. При длине обточки l1, превышающей 50 мм, допускается заканчивать обточку под углом 45°.

5. Рекомендуемые размеры прямых участков l2 уточняются при разработке технологического процесса.

Допускается изготовление подкатанной части без прямых участков.

6. Остальные технические требования - по ОСТ 24.125.60.

7. Исполнение, указанное в скобках, применять по согласованию с предприятием-изготовителем.

8. Пример условного обозначения перехода исполнения 05 с условными проходами Dy = 400 мм, dy = 250 мм:

ПЕРЕХОД 400×250 05 ОСТ 108.318.22.

9. Пример маркировки: 05 ОСТ 108.318.22

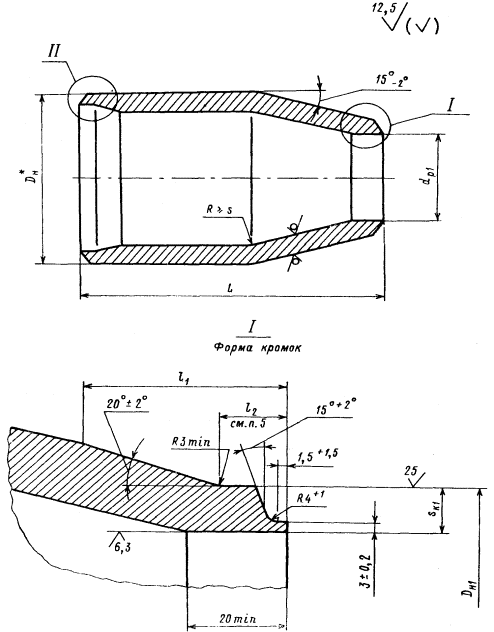

Черт. 1

Остальное - см. черт. 1

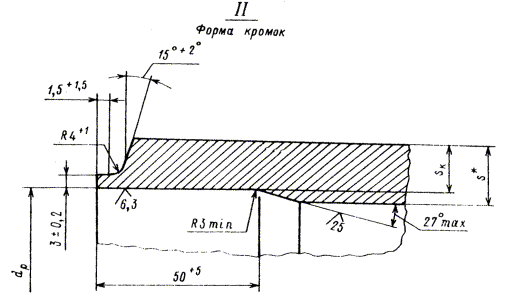

Черт. 2

Остальное - см. черт. 1

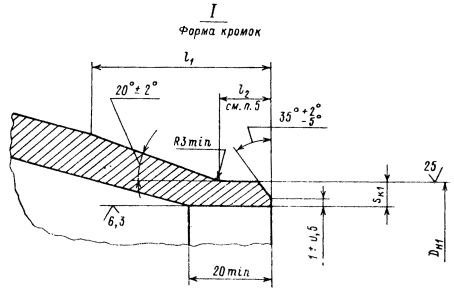

Черт. 3

Остальное - см. черт. 1

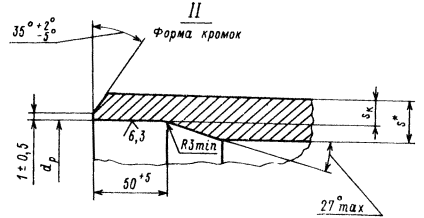

Черт. 4


Размеры, мм

Исполнение

Черт.

Условный проход

Наружный диаметр и толщина стенки присоединяемых труб

DH*

DH1

dp

dp1

S*

Sк

Sк1

L

l2

Материал (марка, ТУ)

Масса, кг

I

II

Dy

dy

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

не менее

Номин.

Пред. откл.

(01)

2

4

100

50

108×6

57×3,5

108

57

+ 2

- 1

97

+ 0,54

50

+ 0,39

22

4,6

3,2

250

± 5

12

15Х1М1Ф ТУ 14-3-460

11,9

02

3

150

100

159×8

108×6

159

108

144

+ 0,63

97

+ 0,54

13

5,8

4,6

230

15

12Х1МФ ТУ 14-3-460

11,5

03

1

250

150

273×13

159×8

273

159

248

+ 0,72

144

+ 0,63

22

9,9

5,8

420

61,0

04

350

250

377×17

273×13

377

273

+ 4

- 1

345

+ 0,89

248

+ 0,72

17

13,0

9,9

440

74,0

05

400

426×19

426

390

24

14,7

510

129,0

06

350

377×17

377

345

+ 0,89

13,0

350

17

89,1

07

450

250

465×22

273×13

465

273

424

+ 0,97

248

+ 0,72

27

16,3

9,9

600

15

187,3

08

350

377×17

377

345

+ 0,89

13,0

400

17

124,8

09

400

426×19

426

390

14,7

390

121,7

10

500

530×22

530

484

40

17,0

469

15Х1М1Ф ТУ 3-923

221,7

11

450

465×22

465

424

+ 0,97

16,3

400

20

192,8

* Размеры для справок.


ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8256913 от 09.09.82

4. ВЗАМЕН ОСТ 24.318.06; ОСТ 24.450.03; ОСТ 24.318.18

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

6

ОСТ 108.940.02-82

3

ТУ 3-923-75

2

ТУ 14-3-460-75

2

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
