ОТРАСЛЕВОЙ СТАНДАРТ

ОТВОДЫ КРУТОИЗОГНУТЫЕ
ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.321.23-82

Введен впервые

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на крутоизогнутые отводы с углами гиба 30, 45, 60 и 90°, изготовляемые из труб по ОСТ 108.320.103 из стали марки 12Х1МФ по ТУ 14-3-460, для паропроводов тепловых электростанций.

Стандарт устанавливает конструкцию и основные размеры крутоизогнутых отводов для паропроводов с абсолютным давлением и температурой пара:

р = 13,73 МПа (140 кгс/см2), t = 515 °С;

р = 4,02 МПа (41 кгс/см2), t = 545 °С.

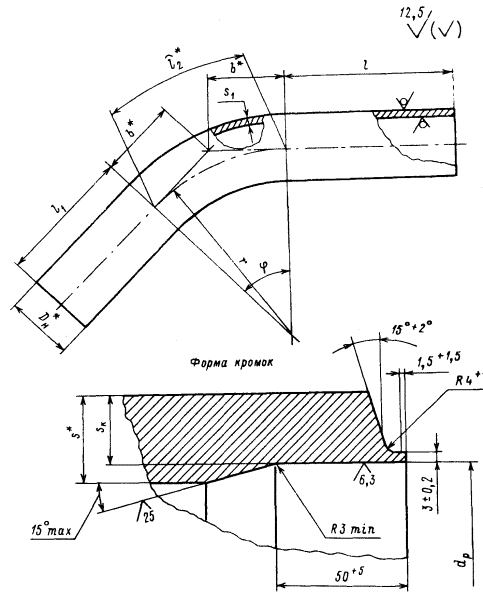

2. Конструкция и размеры крутоизогнутых отводов должны соответствовать указанным на чертеже и в таблице.

3. Величина овальности гнутых участков отводов не должна быть более 7 %.

4. По конструкторской документации допускается изготовление крутоизогнутых отводов с углами гиба более 30°, отличающимися от указанных в настоящем стандарте. Угол гиба должен быть кратным 5, но не более 90°.

5. Допускается изготовление крутоизогнутых отводов с длинами прямых участков l и l1, отличающимися от указанных в настоящем стандарте, но не менее наружного диаметра.

6. Масса гнутого отвода G (в кг) определяется по формуле

G = 0,001Lpg,

где Lp - развернутая длина, мм:

Lp = l + l1 + l2;

g - масса 1 м трубы по ОСТ 108.320.103, кг.

7. Остальные технические требования и маркировка - по ОСТ 24.125.60.

8. Исполнения, указанные в скобках, применять по согласованию с предприятием-изготовителем.

Размеры, мм

Исполнение

Условный проход Dy

DH*

S*

Присоединяемые трубы

dp

r

S1

Sк

l

l1

Угол гиба φ

l2*

b*

Наружный диаметр

Толщина стенки

Номин.

Пред. откл.

не менее

p = 13,73 МПа (140 кгс/см2), t = 515 °С

(01)

100

133

20

133

14

106

+ 0,54

300

12,0

11,5

1200

400

30°

157

80

(02)

45°

236

124

(03)

60°

314

173

(04)

90°

471

300

p = 4,02 МПа (41 кгс/см2), t = 545 °С

05

150

159

13

159

8

144

+ 0,63

350

9,5

5,8

950

430

30°

183

94

06

45°

275

145

07

60°

366

202

08

90°

550

350

* Размеры для справок.

9. Пример условного обозначения отвода крутоизогнутого исполнения 02 с углом гиба 45° и радиусом 300 мм из трубы наружным диаметром 133 мм, с толщиной стенки 20 мм, с прямыми участками длиной l = 1200 мм, l1 = 400 мм и развернутой длиной 1836 мм:

ОТВОД КРУТОИЗОГНУТЫЙ 45° - 133×20 - 1200×400×1836 - R300 02 ОСТ 108.321.23.

10. Пример маркировки: 02 ОСТ 108.321.23

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8256845 от 09.09.82

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

7

ОСТ 108.320.103-78

1; 6

ТУ 14-3-460-75

1

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
