ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ПАРАМЕТРЫ:

р = 13,73 МПа (140 кгс/см2), t = 560 °С;

р = 13,73 МПа (140 кгс/см2), t = 545 °С;

р = 4,02 МПа (41 кгс/см2), t = 545 °С

ОТВОДЫ ГНУТЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.321.19-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч

ОСТ 108.321.19-82

ОТРАСЛЕВОЙ СТАНДАРТ

ОТВОДЫ ГНУТЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.321.19-82

Взамен ОСТ 24.321.22-72
и ОСТ 24.321.04 в части
pном = 140 кгс/см2, t = 560 °С

pном = 140 кгс/см2, t = 545 °С

pном = 41 кгс/см2, t = 545 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на гнутые отводы с углами гиба 15, 30, 45, 60 и 90°, изготовляемые из труб по ОСТ 108.320.103 из стали марки 12Х1МФ по ТУ 14-3-460, для паропроводов тепловых электростанций.

Стандарт устанавливает конструкцию и основные размеры гнутых отводов для паропроводов с абсолютным давлением и температурой пара:

p = 13,73 МПа (140 кгс/см2), t = 560 °С;

p = 13,73 МПа (140 кгс/см2), t = 545 °С;

p = 13,73 МПа (140 кгс/см2), t = 515 °С;

p = 9,81 МПа (100 кгс/см2), t =540 °С;

p = 4,02 МПа (41 кгс/см2), t = 545 °С.

2. Конструкция и размеры гнутых отводов должны соответствовать указанным на черт. 1, 2 и в таблице.

3. Величина овальности гнутых участков отводов не должна быть более 6 %.

4. Отводы по настоящему стандарту применять по согласованию с предприятием-изготовителем.

5. По конструкторской документации допускается изготовление гнутых отводов с углами гибов более 15°, отличающимися от указанных в настоящем стандарте. Угол гиба должен быть кратным 5, но не более 90°.

6. Масса гнутого отвода G (в кг) определяется по формуле

G = 0,001Lpg,

где Lp - развернутая длина, мм:

Lp = l + l1 + l2;

g - масса 1 м трубы по ОСТ 108.320.103, кг.

7. Остальные технические требования и маркировка - по ОСТ 24.125.60.

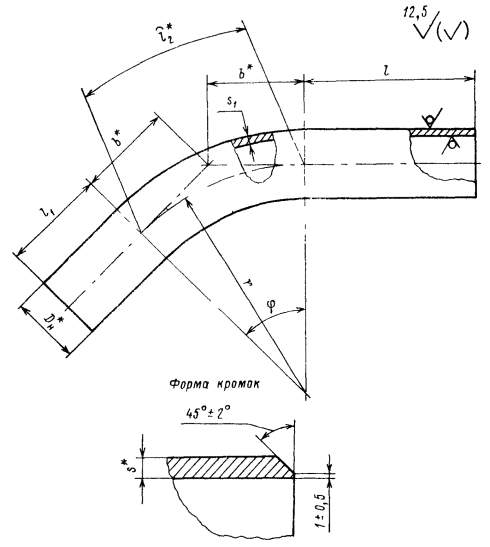

Черт. 1

Остальное - см черт. 1

Черт. 2

Размеры, мм

Исполнение

Условный проход Dy

Черт.

DH*

r

S*

S1, не менее

l

l1

Угол гиба φ

l2*

b*

не менее

p = 13,73 МПа (140 кгс/см2), t = 560 °С; p = 13,73 МПа (140 кгс/см2), t = 545 °С; p = 13,73 МПа (140 кгс/см2), t = 515 °С; p = 9,81 МПа (100 кгс/см2), t = 540 °С; p = 4,02 МПа (41 кгс/см2), t = 545 °С

01

10

1

16

100

2,5

1,9

100

100

15°

26

13

02

30°

52

27

03

45°

79

41

04

60°

105

58

05

90°

157

100

p = 13,73 МПа (140 кгс/см2), t = 560 °С; p = 13,73 МПа (140 кгс/см2), t = 545 °С

06

20

2

28

150

4,5

3,4

100

100

15°

39

20

07

30°

79

40

08

45°

118

62

09

60°

157

87

10

90°

236

150

p = 13,73 МПа (140 кгс/см2), t = 515 °С; p = 9,81 МПа (100 кгс/см2), t = 540 °С; p = 4,02 МПа (41 кгс/см2), t = 545 °С

11

20

2

28

150

3,0

2,2

100

100

15°

39

20

12

30°

79

40

13

45°

118

62

14

60°

157

87

15

90°

236

150

* Размеры для справок.

8. Пример условного обозначения отвода гнутого исполнения 08 с углом гиба 45° и радиусом 150 мм из трубы наружным диаметром 28 мм, с толщиной стенки 4,5 мм, с прямыми участками длиной l = 100 мм, l1 = 100 мм и развернутой длиной 318 мм:

ОТВОД ГНУТЫЙ 45° - 28×4,5 - 100×100×318 - R150 08 ОСТ 108.321.19.

10. Пример маркировки: 08 ОСТ 108.321.19

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук, Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8256803 от 09.09.82

4. ВЗАМЕН ОСТ 24.321.22-72; ОСТ 24.321.04

5. .ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.060-89

7

ОСТ 108.320.103-78

1; 6

ТУ 14-3-460-75

1

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3

Срок действия продлен до 1996 г. Изменением № 3, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
