ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ПАРАМЕТРЫ:

р = 25,01 МПа (255 кгс/см2), t = 545 °С

ОТВОДЫ ГНУТЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.321.18-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч

ОСТ 108.321.18-82

ОТРАСЛЕВОЙ СТАНДАРТ

ОТВОДЫ ГНУТЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.321.18-82

Взамен
НО 772-66, ОСТ 24.321.14

в части
pном = 255 кгс/см2, t = 545 °
С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на гнутые отводы с углами гиба 15, 30, 45, 60 и 90°, изготовляемые из труб по ОСТ 108.320.103, для паропроводов тепловых электростанций.

Стандарт устанавливает конструкцию и основные размеры гнутых отводов для паропроводов с абсолютным давлением пара p = 25,01 МПа (255 кгс/см2) и температурой t = 545 °С.

2. Конструкция и размеры гнутых отводов должны соответствовать указанным на черт. 1 - 3 и в таблице.

3. Величина овальности гнутых участков отводов не должна быть более 6 %.

4. По конструкторской документации допускается изготовление гнутых отводов с углами гибов более 15°, отличающимися от указанных в настоящем стандарте. Угол гиба должен быть кратным 5, но не более 90°.

5. Допускается изготовление гнутых отводов с отличающимися от указанных в настоящем стандарте длинами прямых участков l и l1:

не менее 100 мм - для исполнений 11 - 15;

не менее DH плюс 200 мм - для исполнений 16 - 60.

6. Масса гнутого отвода G (в кг) определяется по формуле

G = 0,001Lpg,

где Lp - развернутая длина, мм:

Lp = l + l1 + l2;

g - масса 1 м трубы по ОСТ 108.320.103, кг.

7. Остальные технические требования и маркировка - по ОСТ 24.125.60.

8. Исполнения, указанные в скобках, применять по согласованию с предприятием-изготовителем.

9. Пример условного обозначения отвода гнутого исполнения 38 с углом гиба 45° и радиусом 1370 мм из трубы наружным диаметром 273 мм, с толщиной стенки 50 мм, с прямыми участками длиной l = 800 мм, l1 = 650 мм и развернутой длиной 2526 мм:

ОТВОД ГНУТЫЙ 45° - 273×50 - 800×650×2526 - R1370 38 ОСТ 108.321.18.

10. Пример маркировки: 38 ОСТ 108.321.18

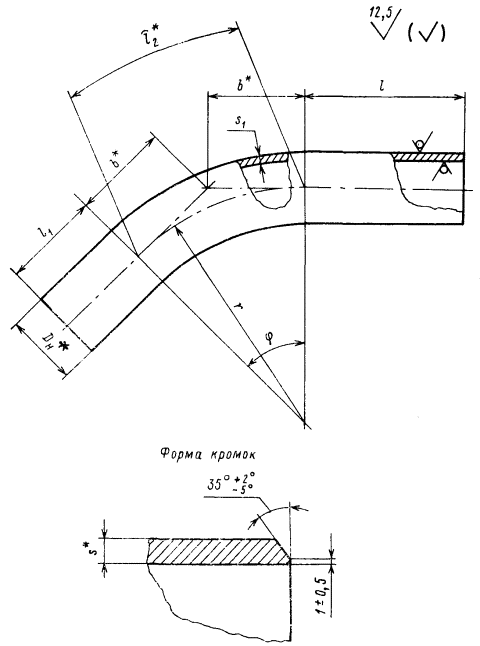

Черт. 1

Остальное - см. черт. 1.

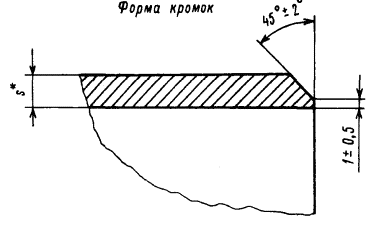

Черт. 2

Остальное - см. черт. 1

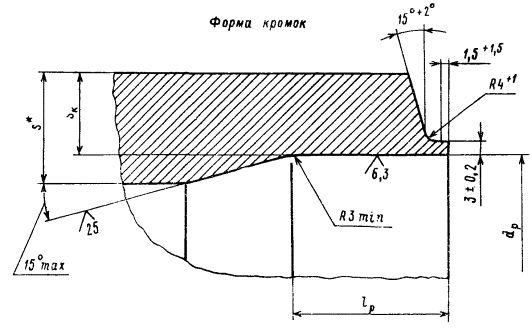

Черт. 3


Размеры, мм

Исполнение

Условный проход Dy

Черт.

DH*

dp

r

S*

S1

Sк

l

l1

lp

Угол гиба φ

l2*

b*

Материал (марка, ТУ)

Номин.

Пред. откл.

не менее

не менее

Номин.

Пред. откл.

01

10

2

16

-

-

100

3,5

2,8

-

100

100

-

-

15°

26

13

12Х1МФ ТУ 14-3-460

02

30°

52

27

03

45°

79

41

04

60°

105

58

05

90°

157

100

06

15

1

28

150

6,0

4,9

15°

39

20

07

30°

79

40

08

45°

118

62

09

60°

157

87

10

90°

236

150

11

32

57

300

12,0

10,0

150

150

15°

79

40

12

30°

157

80

13

45°

236

124

14

60°

314

173

15

90°

471

300

(16)

65

3

108

67

+ 0,46

600

22,0

17,2

18,7

500

500

50

+ 5

15°

157

79

15Х1М1Ф ТУ 14-3-460

(17)

30°

314

161

(18)

45°

471

249

(19)

60°

628

346

(20)

90°

942

600

21

100

159

97

+ 0,54

650

32,0

25,2

27,5

65

15°

170

86

22

30°

340

174

23

45°

510

269

24

60°

680

375

25

90°

1020

650

26

125

194

120

+ 0,54

750

38,0

30,5

33,0

75

15°

196

99

27

30°

393

201

28

45°

589

311

29

60°

785

433

30

90°

1178

750

31

150

245

151

+ 0,63

1000

48,0

38,8

42,0

600

85

15°

262

132

32

30°

523

268

33

45°

785

414

34

60°

1047

577

35

90°

1570

1000

36

175

273

174

1370

50,0

43,0

46,0

800

650

95

15°

359

180

37

30°

717

367

38

45°

1076

568

39

60°

1434

791

40

90°

2151

1370

41

200

325

208

+ 0,72

1370

60,0

51,0**

54,0

800

100

15°

359

180

42

30°

717

367

43

45°

1076

568

44

60°

1434

791

45

90°

2151

1370

46

225

3

377

240

+ 0,72

1500

70,0

59,0**

63,0

1000

800

115

+ 5

15°

393

198

15Х1М1Ф ТУ 14-3-420

47

30°

785

402

48

45°

1178

621

49

60°

1570

866

50

90°

2355

1500

51

250

426

270

+ 0,81

1700

80,0

66,7**

73,0

700

700

130

15°

445

224

52

30°

890

456

53

45°

1335

704

54

60°

1780

982

55

90°

2670

1700

(56)

300

465***

308

+ 0,81

2100

80,0

72,8**

74,5

700

700

130

15°

550

277

(57)

30°

1100

563

(58)

45°

1649

870

(59)

60°

2199

1212

(60)

300

300

90°

3299

2100

* Размеры для справок.

** Допускается снижение толщины стенки на 1,5 % от значения, указанного в таблице.

*** Для трубы наружным диаметром 465 мм с толщиной стенки 80 мм допускается уменьшение толщины стенки на внешней стороне изогнутого участка до 3 % по сравнению с указанной в таблице.


ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8256798 от 09.09.82

4. ВЗАМЕН НО 772-66; ОСТ 24.321.14

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

7

ОСТ 108.320.103-78

1; 6

ТУ 14-3-420-75

2

ТУ 14-3-460-75

2

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
