ФЕДЕРАЛЬНАЯ СЛУЖБА ГЕОДЕЗИИ И КАРТОГРАФИИ РОССИИ

Государственный научно-внедренческий центр
геоинформационных систем и технологий
(ГОСГИСЦЕНТР)



СТАНДАРТ ОТРАСЛИ

КАРТЫ ЦИФРОВЫЕ ТОПОГРАФИЧЕСКИЕ

Формы представления. Общие требования





Москва

ЦНИИГАиК

2000





Предисловие

1 РАЗРАБОТАН Государственным научно-внедренческим центром геоинформационных систем и технологий (Госгисцентром)

Директор

В.Г. Плешков

Руководитель темы,
зам. директора

А.В. Рогачев

Нач. отдела

Н. Максимова

Нач. сектора

Л.Я. Лимонтов

В разработке стандарта отрасли участвовали специалисты центров геоинформации и ЦНИИГАиК.

2 РАССМОТРЕН И ОДОБРЕН комиссией, созданной Приказом Роскартографии от 10.06.1998 г. № 08-лк.

3 ВНЕСЕН НТО Роскартографии

Начальник НТО
Роскартографии

В.Н. Александров

Главный специалист НТО
Роскартографии

Р.Б. Яковлева

4 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Приказом Роскартографии от 12.07.1999 г. № 92-пр.



Содержание



ОСТ 68-3.3-99

СТАНДАРТ ОТРАСЛИ

КАРТЫ ЦИФРОВЫЕ ТОПОГРАФИЧЕСКИЕ

Формы представления. Общие требования

Дата введения 1.10.1999 г.

1 Область применения

Настоящий стандарт устанавливает общие требования к формам представления цифровых топографических карт масштабов 1:10 000, 1:25 000, 1:50 000, 1:100 000, 1:200 000, 1:500 000 и 1:1 000 000.

Требования настоящего стандарта подлежат выполнению предприятиями (организациями) Роскартографии, а также другими предприятиями, имеющими лицензию Роскартографии на изготовление и распространение цифровых топографических карт.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 15971-90 Система обработки информации. Термины и определения

ГОСТ 20886-85 Организация данных в системах обработки данных. Термины и определения

ГОСТ 21667-76 Картография. Термины и определения

ГОСТ 27459-87 (СТ СЭВ 5712-86) Система обработки информации. Машинная графика. Термины и определения

ГОСТ 28441-90 Картография цифровая. Термины и определения

3 Определения, обозначения и сокращения

В настоящем стандарте применены общие термины по ГОСТ 15971; ГОСТ 20886; ГОСТ 21667; ГОСТ 27459; ГОСТ 28441 и следующие термины с соответствующими определениями.

Форма представления цифровой топографической карты - способ представления, принятый для записи информации о местности, содержащейся на топографической карте, в цифровом виде.

Растровая форма представления (растровое представление) цифровой топографической карты - форма представления в виде прямоугольной сетки элементов (пикселей), каждый из которых кодируется числом, характеризующим яркость изображения соответствующей точки изображения.

Полутоновая растровая форма представления цифровой топографической карты - растровая форма представления, в которой каждый пиксел кодируется числом, характеризующим яркость черного цвета соответствующей точки изображения.

Бинарная растровая форма представления цифровой топографической карты - полутоновая форма представления, в которой каждый пиксел кодируется числом, принимающим только два значения - 0 или 1.

Цветная растровая форма представления цифровой топографической карты - растровая форма представления, в которой каждый пиксел кодируется набором чисел, характеризующим яркость некоторых выбранных цветов соответствующей точки изображения.

Сжатая растровая форма представления цифровой топографической карты - растровая форма представления, объем которой сокращен с помощью специальных методов.

Примитив - структурная единица метрики объекта цифровой топографической карты, соответствующая точке, отрезку ломаной или кривой линии, узлу пересечения линий и т.п., плановое положение которой описано набором координат точек.

Линейно-контурная форма представления цифровой топографической карты - форма представления в виде примитивов, повторяющих границы или осевые линии элементов картографического изображения.

Матричная форма представления цифровой топографической карты - форма представления, в которой информация описывается в виде числовых характеристик, отнесенных к узлам прямоугольной сетки.

Векторная форма представления цифровой топографической карты - форма представления, в которой метрика описана в виде примитивов или комплексов примитивов.

Объектно-ориентированная форма представления цифровой топографической карты - векторная форма представления, структурными единицами информации которой являются объекты цифровой топографической карты.

Цепочно-узловая форма представление цифровой топографической карты - векторная форма представления, в которой учитываются геометрические и топологические отношения между объектами и образующими их элементами (дугами и узлами).

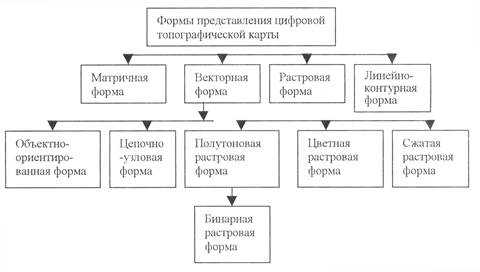

Построение системы вышеприведенных терминов описано приложением Б.

В настоящем стандарте использованы также термины определения к которым даны в соответствующих разделах, [1], [2], [3], [4].

ЦТК - цифровая топографическая карта

ИКМ - исходный картографический материал

4 Требования к формам представления цифровых топографических карт

4.1 При создании, обновлении и хранении цифровых топографических карт, как правило, должна применяться векторная форма представления цифровой топографической карты.

4.2 Цифровые топографические карты масштабов 1:25 000 - 1:1 000 000 должны создаваться в объектно-ориентированной форме представления цифровой топографической карты.

4.3 При создании цифровых топографических карт масштаба 1:10 000 допускается использование как объектно-ориентированной, так и цепочно-узловой форм представления цифровой топографической карты.

4.4 При создании и редактировании ЦТК, а также их передаче пользователям допускается использование следующих форм представления цифровых топографических карт:

- растровой;

- линейно-контурной.

4.5 Для передачи содержащейся на топографических картах информации о рельефе местности допускается использование матричной формы представления цифровой топографической карты.

5 Требования к растровой и линейно-контурной формам представления цифровых топографических карт

5.1 При использовании в процессе создания (обновления) ЦТК в качестве ИКМ диапозитивов постоянного хранения должны использоваться полутоновая или бинарная растровые формы представления ЦТК.

При использовании в процессе создания (обновления) ЦТК в качестве ИКМ цветных тиражных оттисков должна использоваться цветная растровая форма представления ЦТК.

5.2 Информация, записанная в растровой форме представления ЦТК и используемая в процессе создания ЦТК или для передачи пользователям, должна сопровождаться данными, содержащими сведения об используемом формате, величине пиксела и размерах прямоугольной сетки.

5.3 Размеры номенклатурных листов ЦТК, описываемые в растровой или линейно-контурной формах представления цифровой топографической карты, которые используются в процессах создания ЦТК или для передачи пользователям, должны соответствовать теоретическим с погрешностью, определяемой [5].

5.4 Растровая и линейно-контурная формы представления цифровой топографической карты, используемые в процессе создания ЦТК, должна обеспечивать:

- передачу всех элементов исходного картографического материала;

- передачу параметров картографического изображения в соответствии с технологией создания ЦТК.

6 Требования к векторной форме представления цифровых топографических карт

6.1 Цифровые топографические карты, описываемые с использованием векторной формы представления цифровых топографических карт, должны отвечать требованиям стандартов отрасли [1, 2, 3].

6.2 Цифровые топографические карты, описываемые с использованием векторной формы представления цифровых топографических карт и передаваемые пользователям, должны быть представлены в обменном формате ЦТК, отвечающем требованиям стандарта отрасли [4].





ПРИЛОЖЕНИЕ А

(информационное)





ПРИЛОЖЕНИЕ Б

(информационное)

Библиография



[1] ОСТ 68-3.1-98

Карты цифровые топографические. Общие требования

[2] ОСТ 68-3.2-98

Карты цифровые топографические. Система классификации и кодирования цифровой картографической информации. Общие требования

[3] ОСТ 68-3.3-98

Карты цифровые топографические. Правила цифрового описания картографической информации. Общие требования

[4] ОСТ 68-3.5-98

Карты цифровые топографические. Обменный формат. Общие требования

[5]

Основные положения по созданию и обновлению топографических карт масштабов 1:10 000, 1:25 000, 1:50 000, 1:100 000, 1:200 000, 1:500 000 и 1:1 000 000, М., РИО ВТС, 198 г.
