МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО НАЛАДКЕ,
СОВЕРШЕНСТВОВАНИЮ ТЕХНОЛОГИИ И ЭКСПЛУАТАЦИИ
ЭЛЕКТРОСТАНЦИЙ И СЕТЕЙ «СОЮЗТЕХЭНЕРГО»



ЕДИНЫЕ ФОРМЫ ПАСПОРТОВ
СИСТЕМ И ОБОРУДОВАНИЯ СДТУ

Выпуск 1





Москва 1989



Разработано ПО «Союзтехэнерго»

Единые формы паспортов систем и оборудования СДТУ в соответствии с Решением № Э-1/88 «О введении в действие единых форм паспортов-протоколов систем и оборудования средств диспетчерского и технологического управления (СДТУ)» являются составной частью паспортов-протоколов систем и оборудования СДТУ и оформляются организацией, выполняющей наладку систем и оборудования СДТУ.

Тиражирование паспортов осуществляется наладочными или эксплуатационными организациями.

С-001-88

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

______________________________

(организация,

_______________________________

выполняющая проверку)



_______________________

(предприятие, объект)

_______________________

(наименование ВЛ, фазы ВЛ, кабеля связи)

«__» _____________ 19__ г.

ПАСПОРТ НА ВЫСОКОЧАСТОТНЫЙ ЗАГРАДИТЕЛЬ

1. Комплектность и место установки

Реактор _____________

Заводской номер



Место и дата установки



Завод-изготовитель





Дата изготовления



Подстанция _______________

ВЛ ___________________ кВ.

Фаза _____________________

«__» ____________ 19__ г.



Индуктивность, мГн





Номинальный рабочий ток, А





Элемент настройки

Заводской номер





Завод-изготовитель





Дата изготовления







2. Электрические испытания

Пробивное напряжение защитного разрядника, кВ

Сопротивление изоляции по отношению к корпусу, МОм

Прочность изоляции, кВ

Р1 _____________ Р2 ___________







3. Схема ВЧ заградителя

Элементы схемы:

L1 = ____ мГн; L = ____ мГн;

R1 = ____ Ом.

FL1C1 = ____ кГц; FLC = ____ кГц.

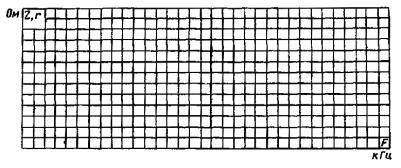

4. Частотная характеристика сопротивления

5. Измерительные приборы

Наименование

Тип

Заводской номер







6. Заключение ____________________________________________________________

___________________________________________________________________________

Аппаратура включена в ______________ эксплуатацию __________________ 19__ г.

___________________________________________________________________________

Измерения производил ____________________________________________________

(должность, подпись, фамилия)

Паспорт проверил _________________________________________________________

(должность, подпись, фамилия)

С-002-88

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

______________________________

(организация,

_______________________________

выполняющая проверку)



_______________________

(предприятие, объект)

_______________________

(наименование ВЛ, фазы ВЛ, кабеля связи)

«__» _____________ 19__ г.

ПАСПОРТ НА ФИЛЬТР ПРИСОЕДИНЕНИЯ

1. Комплектность и место установки

Заводской номер

Завод-изготовитель

Дата изготовления

Место и дата установки

Емкость КС, пф







Подстанция _______ ВЛ _______ кВ,

фаза __________________________

«__» ___________________ 19__ г.



2. Модификация _______________ 3. Полоса частот пропускания _____________ кГц

4. Электрические испытания

Пробивное напряжение разрядника _____________ (наименование), кВ

Сопротивление изоляции по отношению к корпусу, МОм

Прочность изоляции между обмотками трансформатора, кВ







5. Схема фильтра присоединения

Элементы схемы:

L1 = ____ мГн; L = _____ мГн;

С1 = ___ пФ; С = _____ пФ

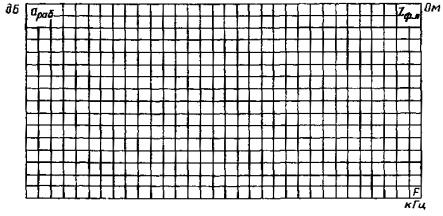

6. Частотная характеристика рабочего затухания и входного сопротивления со стороны линии

7. Измерительные приборы

Наименование

Тип

Заводской номер







8. Заключение ____________________________________________________________

___________________________________________________________________________

Аппаратура включена в __________________ эксплуатацию _______________ 19__ г.

Измерения производил ____________________________________________________

(должность, подпись, фамилия)

Паспорт проверил _________________________________________________________

(должность, подпись, фамилия)

С-003-88

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

______________________________

(организация,

_______________________________

выполняющая проверку)



_______________________

(предприятие, объект)

_______________________

(наименование ВЛ, фазы ВЛ, кабеля связи)

«__» _____________ 19__ г.

ПАСПОРТ НА ВЫСОКОЧАСТОТНЫЙ КАБЕЛЬ ЛИНЕЙНОГО ВЫСОКОЧАСТОТНОГО ТРАКТА

1. Место прокладки кабеля _________________________________________________

2. Характеристика кабеля

Марка кабеля

Длина, км

Рабочий диапазон частот, кГц







3. Измерения постоянным током

Сопротивление шлейфа, Ом

Сопротивление изоляции, МОм

Rж.э = ______________________

Rж.з = ______________________

Rэ.з = ______________________

4. Схема прокладки кабеля

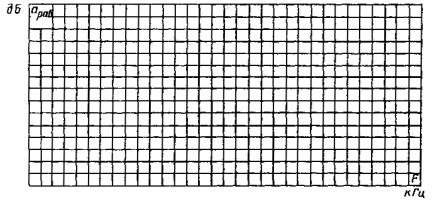

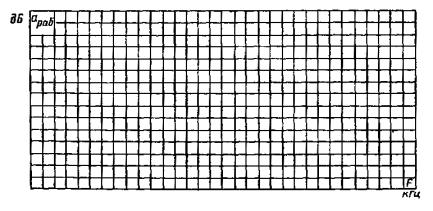

5. Частотная характеристика рабочего затухания

6. Измерительные приборы

Наименование

Тип

Заводской номер







7. Заключение ____________________________________________________________

Аппаратура включена в __________________ эксплуатацию _______________ 19__ г.

Измерения производили ___________________________________________________

(должность, подпись, фамилия)

Паспорт проверил _________________________________________________________

(должность, подпись, фамилия)

С-004-88

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

______________________________

(организация,

_______________________________

выполняющая проверку)



_______________________

(предприятие, объект)

_______________________

(наименование ВЛ, фазы ВЛ, кабеля связи)

«__» _____________ 19__ г.

ПАСПОРТ НА СОЕДИНИТЕЛЬНУЮ ЛИНИЮ

1. Характеристика соединительной линии

Наименование

Длина, км

Номер пары

Рабочая полоса частот, кГц

Суммарный уровень помех, дБ











2. Измерения постоянным током

Сопротивление изоляции, МОм

Сопротивление и асимметрия цепи, Ом

Rаз = _______________; Rвз = _________________

Rав = _______________________,

3. Схема соединительной линии с данными кроссировок и оконечных подключений

4. Частотная характеристика рабочего затухания

5. Измерительные приборы

Наименование

Тип

Заводской номер







6. Заключение ____________________________________________________________

___________________________________________________________________________

Аппаратура включена в ___________________ эксплуатацию ______________ 19__ г.

Измерения производил ____________________________________________________

(должность, подпись, фамилия)

Паспорт проверил _________________________________________________________

(должность, подпись, фамилия)

С-005-88

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

______________________________

(организация,

_______________________________

выполняющая проверку)



_______________________

(предприятие, объект)

_______________________

(наименование ВЛ, фазы ВЛ, кабеля связи)

«__» _____________ 19__ г.

ПАСПОРТ НА АППАРАТУРУ АСК-1С

1. ВЧ система (канал связи) № ______________________________________________

2. Комплектность и место установки стойки

Наименование стойки

Заводской номер

Дата изготовления

Место установки

Завод-изготовитель

АСК-1С









3. Наименование и вызывные номера абонентов

Данная стойка (АСК-1С)

Номер абонента

Наименование абонента

Вызывной номер

1





2





3







Номер абонента

Корреспондирующие стойки

Установлена ___________

Установлена ___________

Установлена ___________

Заводской номер

Заводской номер

Заводской номер

Наименование абонента

Вызывной номер

Наименование абонента

Вызывной номер

Наименование абонента

Вызывной номер

1













2













3













4. Линейный спектр частот, кГц

передачи ___________________, КЧ _______________

приема _____________________, КЧ _______________

5. Напряжения питания стойки

Измеряемая величина

Норма, В

Измерено, В

Прибором стойки

Выносным прибором

Пульсация напряжения, мВ

Норма

Измерено

Напряжение сети

~176 ÷ 242









Коллекторное напряжение

-23,3 ÷ 24,7









Напряжение автоматики

-58 ÷ -62









Вызывное напряжение

~60









6. Режим работы преобразователей частоты

Блок

МПФ-1

кг

Д-ПФ

пер

пр

Номинальные несущие частоты, кГц

20





20

Uнес, В

Норма









Измерено









Место измерения

Гн  Uнес

7. Амплитудная характеристика тракта передачи телефонного канала (F = 800 Гц = const)

Вход тракта

Рвх, дБ

-17,4

-13

-8,7

-4,3

0

+4,3

+8,7

+13

Абонентский вход, ограничитель включен

Рвых. АСК-1С, дБ

















S, дБ

















Абонентский вход, ограничитель выключен

Рвых. АСК-1С, дБ

















S, дБ

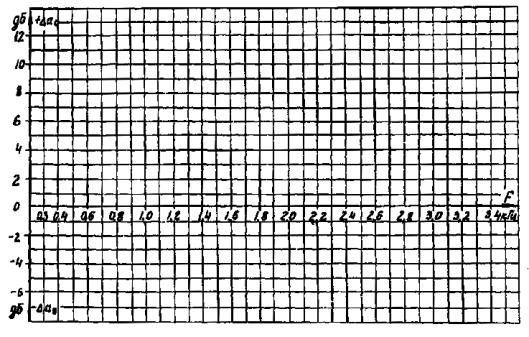

8. Частотная характеристика тракта передачи телефонного канала (Рпер = -4,3 дБ = const)

F, кГц

0,3

0,4

0,6

0,8

1,0

1,3

1,6

1,8

2,1

2,3

2,4

2,7

3,0

3,3

3,4

Рвых. АСК-1С, дБ































S, дБ































ΔS, дБ

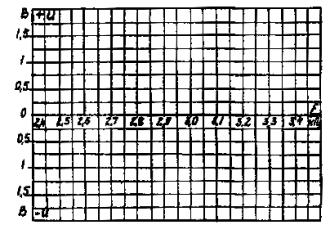

9. Частотная характеристика группового тракта передачи каналов телемеханики (Рпер = -4,3 дБ)

F, кГц

2,4

2,5

2,6

2,7

2,8

2,9

3,0

3,1

3,2

3,3

3,4

Рвых. АСК-1С, дБ























S, дБ























ΔS, дБ























10. Уровни передачи на выходе стойки (Rн = 100 Ом)

Измеряемая величина

Наименование канала

ТМ

Суммарный остаток несущих

ТФ

КЧ

Выз. 1

Выз. 2

Напряжение высокой частоты, В









Уровень передачи, дБ













11. Характеристика работы системы АРУ

адоп, дБ



-8,7

0

+8,7







Iтерм (УВЧ), мА















аост, дБ















Δаост, дБ















12. Работа приемника вызова

Fвыз, Гц

Iэ, мА

Напряжение на входе ПВ, мВ

норма

измерено

Uвх. мин

Uвх. норм

Uвх. макс

1200

25 - 32









1600

25 - 32









Uвх. мин и Uвх. макс - напряжения на входе ПВ при Iэ = 0,5Iэ норм.

13. Диаграмма напряжений тракта передачи

Наименование блока

Точка измерения

Норма для ТФ, мВ

Измерено, мВ

Суммарный остаток несущих

ТФ

КЧ

Выз. 1

Выз. 2

ТМ

ДС-ГВ

АБ.ВХОД

775



-

-

-

-

-

ДС-ГВ

Uвх. К-0,3

142 - 210



-

-

-

-

-

М-ПФ-1

Uвх М

86 - 128



-







-

УС-СК

Uвх УС

10,5 - 19





-

-

-

-

УС-СК

Uвых УС

43 - 64





-

-

-

-

М-ПФВЧ

Uвых УС

210 - 1200





-

-

-

-

Внешние гребенки



21000 - 25700













АСК-1С

6/1 - П6/3)

(для Rн = 100 Ом)













14. Диаграмма напряжений тракта приема

Наименование блока

Точка измерения

Норма для ТФ, мВ

Измерено, мВ

ТФ

КЧ

Выз. 1

Выз. 2

IМ

Помеха

Внешние гребенки

ВЧ.ФИДЕР

42 - 95



-

-

-

-



АСК-1С

(П6/1 - П6/3)















УВЧ

Uвых ПФВЧ

5,2 - 9,5













УВЧ

Uвых УВЧ

15,7 - 23,4











-

АРУ

Uвых

2,5 - 4,0





-

-

-

-

Д-ПФ

Uвых УС

128 - 230





-

-

-

-

Д-ПФ

Uвых ПФ

86 - 128





-

-



-

Д2,3-УНЧпр.

Uвых Д 2, 3

315 - 470



-





-

-

ДС-ГВ

Uвых УНЧ

1050 - 1560



-

-

-

-

-

ДС-ГВ

АБ. ВХОД

315 - 385



-

-

-

-



15. Установлены регулировочные элементы и перемычки

Наименование блока

Регулировочные элементы и перемычки

Наименование блока

Регулировочные элементы и перемычки

ДС-ГВ



ЛФ



Д 2, 3 - УНЧ пер



УВЧ



М-ПФВЧ







ПФ-ТМ пер







16. В схему аппаратуры включена тональная аппаратура каналов телемеханики

Номер канала

Передача

Прием

Тип аппаратуры

F0, Гц

Вх. МПФ-1, мВ

Вых.АСК-1С, В (Rн = 100 Ом)

Тип аппаратуры

F0, Гц

Вх.УВЧ, мВ

Вых.ПФТМпр., В (Rн = )

1

















2

















3

















4

















17. Измерительные приборы

Наименование

Тип

Заводской номер

Ламповый вольтметр





Электронный осциллограф





Частотомер





Селективный измеритель уровня





ВЧ генератор





Звуковой генератор





Измерительный чемодан





18. Заключение ___________________________________________________________

___________________________________________________________________________

Настройка и измерения производились в период с ____________ по ______________

Аппаратура включена в __________________ эксплуатацию _______________ 19__ г.

___________________________________________________________________________

___________________________________________________________________________

Измерения производили ___________________________________________________

(должность, подпись, фамилия)

______________________________________________________________

(должность, подпись, фамилия)

Паспорт проверил _________________________________________________________

(должность, подпись, фамилия)

С-006-88

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

______________________________

(организация,

_______________________________

выполняющая проверку)



_______________________

(предприятие, объект)

_______________________

(наименование ВЛ, фазы ВЛ, кабеля связи)

«__» _____________ 19__ г.

ПАСПОРТ НА АППАРАТУРУ АСК-1Р

1. ВЧ система (канал связи) № ______________________________________________

___________________________________________________________________________

2. Комплектность и место установки стоек

Наименование стоек

Заводской номер

Дата изготовления

Место установки

Завод-изготовитель

АСКР-1









АСК-1Р-2









3. Наименование и вызывные номера абонентов

Данная стойка (АСК-1Р-1)

Номер абонента

Наименование абонента

Вызывной номер

1







2







3









Номер абонента

Корреспондирующие стойки

Установлена _______________

Установлена ______________

Установлена _____________

Заводской номер

Заводской номер

Заводской номер

Наименование абонента

Вызывной номер

Наименование абонента

Вызывной номер

Наименование абонента

Вызывной номер

1













2













3













4. Линейный спектр частот, кГц

передачи ____________________, КЧ ___________________

приема ______________________, КЧ ___________________

5. Напряжения питания стоек

Измеряемая величина

Норма, В

Измерено, В

АСК-1Р-1

АСК-1Р-2

Прибором стойки

Выносным прибором

Пульсация напряжения, мВ

Прибором стойки

Выносным прибором

Пульсация напряжения, мВ

норма

измерено

норма

измерено

Напряжение сети

~176 ÷ 242

-



-

-

-



-

-

Коллекторное напряжение

-23,3 ÷ 24,7

















Напряжение автоматики

-58 ÷ -62









-

-

-

-

Вызывное напряжение

~60

-



-

-

-

-

-

-

6. Режим работы преобразователей частоты

Стойка

АСК-1Р-1

АСК-1Р-2

Преобразователь

МПФ-1

Д18-МД-1

ДПФ-1

МПФ-ВЧ

АРУ

Д18-МД-2

Номинал. несущ. частоты, кГц

20

36

20





36

Uнес, В

Норма

0,7 - 0,9

Измерено









Место измерения

Гн.                                         Uнес

7. Амплитудные характеристики тракта передачи телефонного канала (F = 800 Гц = const)

Вход тракта

Рвх, дБ

-17,4

-13

-8,7

-4,3

0

+4,3

+8,7

+13

Вход МПФ-1

Рвых. АСК-1Р-1, дБ

















S, дБ

















Абонентский вход, ограничитель включен

Рвых. АСК-1Р-2, дБ

















S, дБ

















Абонентский вход, ограничитель выключен

Рвых. АСК-1Р-2, дБ

















S, дБ

















8. Частотная характеристика тракта передачи телефонного канала (Рпер = -4,3 дБ = const)

F, кГц

0,3

0,4

0,6

0,8

1,0

1,3

1,6

1,8

2,1

2,3

2,4

2,7

3,0

3,3

3,4

Рвых. АСК-1Р-2, дБ































S, дБ































ΔS, дБ































9. Частотная характеристика группового тракта передачи каналов телемеханики (Рпер = -4,3 дБ)

F, кГц

2,4

2,5

2,6

2,7

2,8

2,9

3,0

3,1

3,2

3,3

3,4

Рвых. АСК-1Р-2, дБ























S, дБ























ΔS, дБ























10. Уровни передачи на выходе стойки АСК-1Р-2 (Rн = 100 Ом)

Измеряемая величина

Наименование канала

ТМ

Суммарный остаток несущих

ТФ

КЧ

Выз. 1

Выз. 2

Напряжение высокой частоты, В













Уровень передачи, дБ













11. Характеристика работы системы АРУ

адоп, дБ



-8,7

0

+8,7







Iтерм (УВЧ), мА















аост, дБ















Δаост, дБ















12. Работа приемника вызова

Fвыз, Гц

Iэ, мА

Напряжение на входе ПВ, мВ

норма

измерено

Uвх. мин

Uвх. норм

Uвх. макс

1200

25 - 32









1600

25 - 32









Uвх. мин и Uвх. макс - напряжения на входе ПВ при Iэ = 0,5Iэ норм.

13. Стойки АСК-1Р-1 и АСК-1Р-2 включены через кабель марки _________________, длиной _________________, затуханием _________________ дБ

14. Диаграмма напряжений тракта передачи

Наименование блока

Точка измерения

Норма для ТФ, мВ

Измерено, мВ

ТФ

КЧ

Выз. 1

Выз. 2

ТМ

Остаток несущих частот

ДС-ГВ

АБ.ВХОД

775



-

-

-

-

-

ДС-ГВ

Uвх К-0,3

142 - 210



-

-

-

-

-

М-ПФ-1

Uвх М

86 - 128



-

-

-



-

ГУ

Uвх ГУ

8,6 - 17,4











-

ГУ

Uвых ГУ

1500 - 1800















Наименование блока

Точка измерения

Норма для ТФ, мВ

Измерено, мВ

ТФ

КЧ

Выз. 1

Выз. 2

ТМ

Остаток несущих частот

Внешние гребенки



900 - 1100











-

АСК-1Р-1

(П6/3 - П6/4)

(для Rн = 135 Ом)













ПФ 18-32

Uвх ПФ

9 - 14





-

-

-

-

ПФ 18-32

Uвх УС

8 - 12





-

-

-

-

ПФ 18-32

Uвых УС

43 - 64





-

-

-

-

М-ПФВЧ

Uвых

210 - 1200





-

-

-

-

Внешние гребенки



21000 - 25700













АСК-1Р-2

(П4/1 - П4/3)

(для Rн = 100 Ом)













15. Диаграмма напряжений тракта приема

Наименование блока

Точка измерения

Норма для ТФ, мВ

Измерено, мВ

ТФ

КЧ

Выз. 1

Выз. 2

ТМ

Помеха

Внешние гребенки



42 - 95



-

-

-

-



АСК-1Р-2

(П4/1 - П4/3)















УВЧ

Uвых ПФВЧ

5,2 - 3,5













УВЧ

Uвых УВЧ

15,7 - 23,4











-

АРУ

Uвых

2,5 - 4,0





-

-

-

-

Д18-МД-2

Uвх УС

2,5 - 4,0





-

-

-

-

Д18-МД-2

Uвых УС

86 - 128





-

-

-

-

Д18-ГУ

Uвых ГУ

14 - 21





-

-

-

-

Д18-ГУ

Uвх ГУ

1500 - 1800





-

-

-

-

Внешние гребенки

Выход















АСК-1Р-2

(П2/3 - П2/4)

900 - 1100













Д18-МД-1

Uвх Д18

8 - 12













Д18-МД-1

Uвх УС

7 - 11





-

-

-

-

Д18-МД-1

Uвых УС

43 - 64





-

-

-

-

Д-ПФ-1

Uвх ПФ

19 - 28



-

-

-

-

-

Д-ПФ-1

Uвх УС

10 - 16



-

-

-

-

-

Д-ПФ-1

Uвых УС

86 - 128



-

-

-

-

-

Д 2,3-УНЧ пр.

Uвых Д 2,3

315 - 470



-





-

-

ДС-ГВ

Uвых УНЧ

1050 - 1560



-

-

-

-



ДС-ГВ

АБ.ВХОД

315 - 385













Внешние гребенки

















АСК-1Р-1

П4/1-2







-

-

-



16. Установлены регулировочные элементы и перемычки

АСК-1Р-1

АСК-1Р-2

ДС-ГВ



Д18-ГУ



Д 2,3-УНЧ пер



ЛФ



ГУ



УВЧ



ПФТМпер



СК



17. В схему аппаратуры включена тональная аппаратура каналов телемеханики

Номер канала

Передача

Прием

Тип аппаратуры

F0, Гц

Вх. МПФ-1, мВ

Вых. АСК-1Р-2, В (Rн = 100 Ом)

Тип аппаратуры

F0, Гц

Вх. УВЧ, мВ

Вых. ПФТМпр, В (Rн = ___)

1

















2

















3

















4

















18. Измерительные приборы

Наименование

Тип

Заводской номер

Ламповый вольтметр





Электронный осциллограф





Частотомер





Селективный измеритель уровня





ВЧ генератор





Звуковой генератор





Измерительный чемодан





19. Заключение ___________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

Настройка и измерения производились в период с ______________ по ____________

Аппаратура включена в _______________ эксплуатацию __________________ 19__ г.

___________________________________________________________________________

___________________________________________________________________________

Измерения производили ___________________________________________________

(должность, подпись, фамилия)

______________________________________________________________

(должность, подпись, фамилия)

Паспорт проверил _________________________________________________________

(должность, подпись, фамилия)

С-007-88

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

______________________________

(организация,

_______________________________

выполняющая проверку)



_______________________

(предприятие, объект)

_______________________

(наименование ВЛ, фазы ВЛ, кабеля связи)

«___» _____________ 19__ г.

ПАСПОРТ НА АППАРАТУРУ АСК-3С

1. Комплектность и место установки

Наименование стойки

Заводской номер

Дата изготовления

Место установки

Завод-изготовитель

АСК-ЗС-1









АСК-ЗС-2









2. Наименование и вызывные номера абонентов

Стойка

Номер канала

Номер абонента

Вызывной номер

Наименование абонента

Данная (АСК-ЗС-1)

1

1





2





3





2

-

-



3

-

-



Корреспондирующие

Тип №

Установлена

1

1





2





3





2

-

-



3

-

-



Тип №

Установлена

1

1





2





3





2

-

-



3

-

-



Тип

Установлена

1

1





2





3





2

-

-



3

-

-



3. Линейный спектр частот, кГц

передачи _______________________, КЧ ___________________

приема _________________________, КЧ ___________________

4. Напряжения питания стоек

Измеряемая величина

Норма, В

Измерено, В

АСК-ЗС-1

АСК-ЗС-2

Прибором стойки

Выносным прибором

Пульсация напряжения, мВ

Прибором стойки

Выносным прибором

Пульсация напряжения, мВ

Норма

Измерено

Норма

Измерено

Напряжение сети

~176 ÷ 242

-



-

-

-



-

-

Коллекторное напряжение

-23,3 ÷ 24,7

















Напряжение автоматики

-58 ÷ -62









-

-

-

-

Вызывное напряжение

~51 ÷ 69

-



-

-

-

-

-

-

Опорное напряжение автоматики

+5,7 ÷ +6,9





-

-

-

-

-

-

5. Режим работы преобразователей частоты

Стойка

АСК-ЗС-2

Наименование блока

МПФ

Д-ПФ

ГН-36-4

кГ пер

кГ пр

Номинальные несущие частоты, кГц

20; 28; 32

4





Uнес, В

Норма

0,6 ÷ 0,9

Измерено

1 канал











2 канал







3 канал







6. Амплитудные характеристики тракта передачи телефонных каналов (F = 800 Гц = const)

Вход тракта

Рвх, дБ

-17,4

-13,0

-8,7

-4,3

0

+4,3

+8,7

+13,0

Абонентский вход, ограничитель включен

1 канал

Uвых, В

















S, дБ

















2 канал

Uвых, В

















S, дБ

















3 канал

Uвых, В

















S, дБ

















Рвх. МПФ-2 (Гн. Uвх М)



















Sвых, дБ



















7. Частотные характеристики тракта передачи телефонных каналов (Рпер = -4,3 дБ = const)

Fвх, кГц

0,3

0,4

0,6

0,8

1,0

1,3

1,6

1,8

2,1

2,3

2,4

2,7

3,0

3,4

1 канал

Uвых, В





























S, дБ





























ΔS, дБ





























2 канал

Uвых, В





























S, дБ





























ΔS, дБ





























3 канал

Uвых, В





























S, дБ





























ΔS, дБ





























8. Диаграмма напряжений тракта передачи

Наименование блока

Точка измерения

Норма для ТФ, мВ

Номер канала

Измерено, мВ

ТФ

КЧ

Выз. 1

Выз. 2

ТМ

Суммарный остаток несущих

ДС-ГВ

АБ.ВХОД

775

1



-

-

-

-

-

2



-

-

-

-

-

3



-

-

-

-

-

Uвх К 0,3

142 - 210

1



-

-

-

-

-

2



-

-

-

-

-

3



-

-

-



-

М-ПФ-1

М-ПФ-2

М-ПФ-3

Uвх М

42 - 64

1



-







-

2



-







-

3



-







-

ДТ1-УС

Uвх УС

3,0 - 5,2

1



-







-

2



-







-

3



-







-

Uвых УС

17 - 26

1



-







-

2



-







-

3



-







-

Внешние гребенки

АСК-ЗС-2

ВЧ ФИДЕР (П5/1, П6/3)

7000 - 8600

1













2



-







-

3



-







-

9. Диаграмма напряжений тракта приема

Наименование блока

Точка измерения

Норма для ТФ, мВ

Номер канала

Измерено, мВ

ТФ

КЧ

Выз. 1

Выз. 2

ТМ

Помеха

УВЧ

Uвых ПФВЧ



1













2



-









3



-









УВЧ

Uвых УВЧ

5,0 - 8,6

1













2



-







-

3



-







-

АРУ

Uвых

0,9 - 1,8

1



-

-

-

-

-

2



-

-

-

-

-

3



-

-

-

-

-

ДТ1-УС

Uвх УС

7,05 - 12,8

1





-

-

-

-

2



-

-

-

-

-

3



-

-

-

-

-

Uвых УС

77,7 - 116,0

1











-

2



-







-

3



-







-

Д-ПФ-1

Uвх ПФ

23,4 - 42,6

1



-







-

Д-ПФ-2

Uвх УС

23,4 - 42,6

2



-







-

Д-ПФ-3

Uвых УС

42 - 64

3



-







-

УНЧпр

Uвых УНЧ

156 - 285

1



-







-

2



-







-

3



-







-

Д 2, 3

Uвых Д2,3

142 - 258

1



-







-

2



-







-

3



-







-

ПВ-УПВ

Uвх УПВ

315 - 470

1



-







-

2



-





-

-

3



-





-

-

ДС-ГВ

Uвых УНЧ

1050 - 1560

1



-

-

-

-



2



-

-

-

-



3



-

-

-

-



АБ.ВХОД

315 - 385

1



-

-

-

-



2



-

-

-

-



3



-

-

-

-



10. Уровни передачи на выходе стойки АСК-ЗС-2 (Rн = 100 Ом)

Измеряемая величина

1 канал

2 канал

3 канал

КЧ

Суммарный остаток несущих

ТФ

Выз. 1

Выз. 2

ТФ

Выз. 1

Выз. 2

ТФ

Выз. 1

Выз. 2

Напряжение ВЧ, В























Уровень передачи, дБ























Ток ВЧ, мА























11. Характеристика работы системы АРУ

адоп, дБ





















а0, дБ





















Δа, дБ





















Iтерм, мА





















12. Работа приемников вызова

Fвыз, кГц

Iэ норм, мА

Напряжение на входе ПВ, мВ

Uмин

Uнорм

Uмакс

1 канал

Отсутствие









1200









1600









2 канал

Отсутствие









1200









1600









3 канал

Отсутствие









1200









1600









13. Установлены регулировочные элементы и перемычки

АСК-ЗС-1

АСК-ЗС-2



ДС-ГВ

1 канал



ЛФ



2 канал





3 канал



АРУ



Д 2,3 - УНЧпер

1 канал





2 канал



СК

3 канал





ПФТМпер







14. Стойки АСК-ЗС-1 и АСК-ЗС-2 включены по __________________________ схеме

15. В схему аппаратуры включена тональная аппаратура каналов телемеханики

Номер телефонного канала

Передача

Прием

Тип аппаратуры

F0, Гц

Вход М-ПФ, мВ

Вых. АСК-ЗС-2 (Rн = 100 Ом)

Тип аппаратуры

F0, Гц

Вых. ПФВЧпр, мВ

Вых. ПФТМпр, В (Rн = _ Ом)

1

















2

















3

















16. Измерительные приборы

Наименование

Тип

Заводской номер

Ламповый вольтметр





Электронный осциллограф





Частотомер





Селективный измеритель уровня





ВЧ генератор





Звуковой генератор





Прибор П-321





17. Заключение ___________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

Настройка и измерения производились в период с __________ по __________ 19__ г.

Аппаратура включена в ______________ эксплуатацию __________________ 19__ г.

___________________________________________________________________________

___________________________________________________________________________

Измерения производили ___________________________________________________

(должность, подпись, фамилия)

______________________________________________________________

(должность, подпись, фамилия)

Паспорт проверил _________________________________________________________

(должность, подпись, фамилия)

С-008-88

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

______________________________

(организация,

_______________________________

выполняющая проверку)



_______________________

(предприятие, объект)

_______________________

(наименование ВЛ, фазы ВЛ, кабеля связи)

«__» _____________ 19__ г.

ПАСПОРТ НА АППАРАТУРУ АСК-3Р

1. Комплектность и место установки стоек

Стойка

Заводской номер

Дата изготовления

Место установки

Завод-изготовитель

АСК-ЗР-1









АСК-ЗР-2









АСК-ЗР-3









2. Наименование и вызывные номера абонентов

Стойка

Номер канала

Номер абонента

Вызывной номер

Наименование абонента

Данная (АСК-ЗР-1)

1

1





2





3





2

-

-



3

-

-



Корреспондирующие

Тип №

Установлена

1

1





2





3





2

-

-



3

-

-



Тип №

Установлена

1

1





2





3





2

-

-



3

-

-



Тип

Установлена

1

1





2





3





2

-

-



3

-

-



3. Линейный спектр частот, кГц

передачи _______________________, КЧ ___________________

приема _________________________, КЧ ___________________

4. Напряжения питания стоек

Измеряемая величина

Норма, В

Измерено, В

АСК-ЗР-1, 2

АСК-ЗР-3

Прибором стойки

Выносным прибором

Пульсация напряжения, мВ

Прибором стойки

Выносным прибором

Пульсация напряжения, мВ

Норма

Измерено

Норма

Измерено

Напряжение сети

~176 ÷ 242

-



-

-

-



-

-

Коллекторное напряжение

-23,3 ÷ 24,7

















Напряжение автоматики

-58 ÷ -62









-

-

-

-

Вызывное напряжение

~51 ÷ 69

-



-

-

-

-

-

-

Опорное напряжение автоматики

+5,7 ÷ +6,9





-

-

-

-

-

-

5. Режим работы преобразователей частоты

Стойка

АСК-ЗР-2

АСК-ЗР-3

Наименование блока

М-ПФ

Д-ПФ

Д-18МД-1

Д-18МД-2

КГ пер

КГ пр

Номинальные несущие частоты, кГц

20; 28; 32

36

36





Uнес, В

Норма

0,6 ÷ 0,9

Измерено

1 канал













2 канал







3 канал







6. Амплитудные характеристики тракта передачи телефонных каналов (F = 800 Гц = const)

Вход тракта

Рвх, дБ

-17,4

-13,0

-8,7

-4,3

0

+4,3

+8,7

+13,0

Абонентский вход, ограничитель включен

1 канал

Uвых, В

















S, дБ

















2 канал

Uвых, В

















S, дБ

















3 канал

Uвых, В

















S, дБ

















Рвх. МПФ-2 (Гн Uвх М)



















Sвых, дБ



















7. Частотные характеристики тракта передачи телефонных каналов (Рпер = -4,3 дБ = const)

Fвх, кГц

0,3

0,4

0,6

0,8

1,0

1,3

1,6

1,8

2,1

2,3

2,4

2,7

3,0

3,4

1 канал

Uвых, В





























S, дБ





























ΔS, дБ





























2 канал

Uвых, В





























S, дБ





























ΔS, дБ





























3 канал

Uвых, В





























S, дБ





























ΔS, дБ





























8. Диаграмма напряжений тракта передачи

Наименование блока

Точка измерения

Норма для ТФ, мВ

Номер канала

Измерено, мВ

ТФ

КЧ

Выз. 1

Выз. 2

ТМ

Остаток несущих частот

ДС-ГВ

АБ.ВХОД

775

1



-

-

-

-

-

2



-

-

-

-

-

3



-

-

-

-

-

Uвх К 0,3

142 - 210

1



-

-

-

-

-

2



-

-

-

-

-

3



-

-

-

-

-

М-ПФ-1

М-ПФ-2

М-ПФ-3

Uвх М

42 - 64

1



-







-

2



-







-

3



-







-

ГУ

Uвх ГУ

3,3 - 6,4

1



-







-

2



-







-

3



-







-

Uвых ГУ

1200 - 2200

1











-

2



-







-

3



-







-

Внешние гребенки АСК-ЗР-2

Выход двухпроводный (П5/3, П5/4)

800 - 1200

1













2



-







-

3



-







-

ПФ18-32

Uвх ПФ

8,2 - 14,9

1











-

2



-







-

3



-







-

Uвх УС

7,4 - 13,5

1











-

2



-







-

3



-







-

Uвых УС

17 - 26

1











-

2



-







-

3



-







-

ЛВ20-32

Uвх (при выкл. ЛВ20-32)

17 - 26

1











-

2



-







-

3



-







-

Uвх (при вкл. ЛВ20-32)

35 - 52

1













2



-







-

3



-







-

Uвых

17 - 26

1











-

2



-







-

3



-







-

Внешние гребенки

АСК-ЗР-3

ВЧ ФИДЕР (П4/1, П4/3)

7000 - 8600

1













2



-







-

3



-







-

9. Диаграмма напряжений тракта приема

Наименование блока

Точка измерения

Норма для ТФ, мВ

Номер канала

Измерено, мВ

ТФ

КЧ

Выз. 1

Выз. 2

ТМ

Помеха

УВЧ

Uвых ПФВЧ



1













2



-







-

3



-







-

УВЧ

Uвых УВЧ

5,0 - 8,6

1













2



-







-

3



-







-

АРУ

Uвых

0,9 - 1,8

1





-

-

-

-

2



-

-

-

-

-

3



-

-

-

-

-

Д18-МД-2

Uвх УС

6,4 - 14,2

1





-

-

-

-

2



-

-

-

-

-

3



-

-

-

-

-

Uвых УС

17 - 26

1











-

2



-







-

3



-







-

Д18-ГУ

Uвх ГУ

3,0 - 5,2

1



-







-

2



-







-

3



-







-

Uвых ГУ

1200 - 2200

1











-

2



-







-

3



-







-

Внешние гребенки АСК-ЗР-3

Двухпроводный (П2/3, П2/4)

800 - 1200

1













2



-







-

3



-







-

Д18-МД-1

Uвх Д18

8,2 - 15,0

1











-

2



-







-

3



-







-

Uвх УС

7,42 - 13,50

1











-

2



-







-

3



-







-

Uвых УС

Uвх при выкл. ЛВ4-16

17 - 26

1











-

ЛВ4-16

2



-







-

3



-







-

Uвх при вкл. ЛВ4-16

35 - 52

1











-

2



-







-

3



-







-

Uвых

17 - 26

1











-

2



-







-

3



-







-

Д-ПФ-1

Uвх ПФ

2,0 - 4,5

1



-







-

Д-ПФ-2

Uвх УС

1,16 - 2,00

2



-







-

Д-ПФ-3

Uвых УС

42 - 64

3



-







-

УНЧпр

Uвых УНЧ

156 - 285

1



-







-

2



-







-

3



-







-

Д 2,3

Uвых Д2,3

142 - 258

1



-





-

-

2



-





-

-

3



-





-

-

ПВ-УПВ

Uвх УПВ

315 - 470

1



-





-

-

2



-





-

-

3



-





-

-

ДС-ГВ

Uвых УНЧ

1050 - 1560

1



-

-

-

-



2



-

-

-

-



3



-

-

-

-



АБ.ВХОД

315 - 385

1



-

-

-

-



2



-

-

-

-



3



-

-

-

-



10. Уровни передачи на выходе стойки АСК-ЗР-3 (Rн = 100 Ом)

Измеряемая величина

1 канал

2 канал

3 канал

КЧ

Суммарный остаток несущих

ТФ

Выз. 1

Выз. 2

ТФ

Выз. 1

Выз. 2

ТФ

Выз. 1

Выз. 2

Напряжение ВЧ, В























Уровень передачи, дБ























Ток ВЧ, мА























11. Характеристика работы системы АРУ

адоп, дБ





















а0, дБ





















Δа, дБ





















Iтерм, мА





















12. Работа приемников вызова

Fвыз, кГц

Iэ норм, мА

Напряжение на входе ПВ, мВ

Uмин

Uнорм

Uмакс

1 канал

Отсутствует









1200









1600









2 канал

Отсутствует









1200









1600









3 канал

Отсутствует









1200









1600









13. Стойки АСК-ЗР-1 и АСК-ЗР-2 включены __________________________________, стойки АСК-ЗР-2 и АСК-ЗР-3 включены ________________________________________

14. Установлены регулировочные элементы и перемычки

АСК-ЗР-1

АСК-ЗР-2

АСК-ЗР-3

ПФТМ пер.

1 канал



ЛВ4-16

ЛВ20-32

2 канал



ЛФ

3 канал



Д-2,3 - УНЧпер

1 канал



2 канал



АРУ

3 канал



ДС-ГВ

1 канал



СК

2 канал





3 канал





15. В схему аппаратуры включена тональная аппаратура каналов телемеханики

Номер телефонного канала

Передача

Прием

Тип аппаратуры

F0, Гц

Вход М-ПФ, мВ

Вых. АСК-ЗР-3 (Rн = 100 Ом)

Тип аппаратуры

F0, Гц

Вых. ПФВЧ-2

Вых. ПФТМпр, В. (Rн = _ Ом)

1

















































2

















































3

















































16. Стойки АСК-ЗР-2 и АСК-ЗР-3 включены по __________________________ схеме

17. Измерительные приборы

Наименование

Тип

Заводской номер

Ламповый вольтметр





Электронный осциллограф





Частотомер





Селективный измеритель уровня





ВЧ генератор





Звуковой генератор





Прибор П-321





18. Заключение ___________________________________________________________

___________________________________________________________________________

Настройка и измерения производились в период с __________ по __________ 19__ г.

Аппаратура включена в ______________ эксплуатацию __________________ 19__ г.

___________________________________________________________________________

___________________________________________________________________________

Измерения производили ___________________________________________________

(должность, подпись, фамилия)

______________________________________________________________

(должность, подпись, фамилия)

Паспорт проверил _________________________________________________________

(должность, подпись, фамилия)

С-009-88

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

______________________________

(организация,

_______________________________

выполняющая проверку)



_______________________

(предприятие, объект)

_______________________

(наименование ВЛ, фазы ВЛ, кабеля связи)

«__» _____________ 19__ г.

ПАСПОРТ НА АППАРАТУРУ ЛУС-80

1. Комплектность и место установки

Заводской номер

Завод изготовитель

Дата изготовления

Место и дата установки









2. Усилитель используется с аппаратурой уплотнения __________________________

3. Линейный спектр частот _____________________________________________ кГц

4. Напряжение питания, В

Блок

Выпр.

Стаб. 1

Стаб. 2

Напряжение сети

Измерено выносным прибором



-

-

Норма

~(220+22-44)

-

-

Рабочее напряжение

Измерено

прибором аппаратуры

-





выносным прибором

-





Норма

-



80 ± 2,5

Условия измерения. Напряжение сети: вводная колодка, выводы П1/1 - П1/2.

Рабочее напряжение: прибор аппаратуры - бл. «Изм.», положение переключателя «100 В Стаб», «Стаб. 100 В»; выносной прибор - бл. «Стаб.», ша3 - шВ3

5. Амплитудная характеристика

Уровень, дБн

Рвх

-10

0

5

















Рвых























Усиление, дБ

























Условия измерения. Вход Rг = 75 Ом, Fср = ____ кГц, вводная колодка П2/1 - П2/2. Выход УУ (вольтметр), Rн = 75, 150 Ом, блок «Коммут.»

S = Pвых - Рвх

6. Частотная характеристика

Частота, кГц

Fвх





























Уровень, дБн

Измерено

Pвых





























ΔР





























Норма ΔР

1,0

Условия измерения. Вход Рг = -10,0 дБн, Rг = 75 Ом, вводная колодка П2/1 - П2/2.

Выход: УУ (вольтметр), Rн = 75, 150 Ом, блок «Коммут.» ΔР = РвыхF - РвыхFср

7. Уровень телефонных сигналов, контрольных частот и суммарного остатка несущих частот на выходе усилителя, дБн

Уровень

в канале

КЧп

КЧн

КЧпг

Суммарного остатка несущих частот

1

2

3

4

5

6

7

8

9

10

11

12

































Условия измерения. ИУУ, Rн = 75, 150 Ом, бл. «Коммут.»

Измерения производить совместно с аппаратурой уплотнения

8. Измерительные приборы

Наименование

Тип

Заводской номер







9. Заключение ____________________________________________________________

___________________________________________________________________________

Аппаратура включена в _______________________________________ эксплуатацию _______________________ 19 __г. _____________________________________________

Измерения производил ____________________________________________________

(должность, подпись, фамилия)

Паспорт проверил _________________________________________________________

(должность, подпись, фамилия)

С-010-88

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

______________________________

(организация,

_______________________________

выполняющая проверку)



_______________________

(предприятие, объект)

_______________________

(наименование ВЛ, фазы ВЛ, кабеля связи)

«__» _____________ 19__ г.

ПАСПОРТ НА АППАРАТУРУ ВЧСП-12

1. Комплектность и место установки

Станция

Заводской номер

Завод изготовитель

Дата изготовления

Место и дата установки











2. Линейный спектр частот, кГц

Направление

Вход

Выход

Передача





Прием





3. Напряжение питания, В

Блок питания

Стаб. 5 - 0,5

Стаб. 12 - 0,25

Стаб. 12 - 0,5

Стаб. 24 - 0,5

БП-1

Напряжение питания

Измерено

прибором станции











выносным прибором











Норма

5 ± 0,2

12 ± 0,48

24 ± 0,96

60

Условия измерения. Прибор станции: блок БП-1, гн. «60 В», остальные блоки - гн. «1 - 6»

Выносной прибор: бл. БП1, выводы «Шаз-вз», остальные блока - гн. «1 - 2».

4. Уровень и частота несущих частот

Блок

ГКВЧ

ФВН-1 (пер.)

ФВН-1 (пр.)

ФВН-2 (пер.)

ФВН-2 (пр.)

М-ФВН (пер.)

М-ФВН (пр.)

Частота, Гц















Уровень, напряжение

Измерено















Норма

1,5 В

(-18,7 ÷ 17,0), дБ

Условия измерения. УУ, Rн = ≥ 10 кОм, бл. М-ФВН (пер.), гн. «Нес. преобраз. пер.», бл. М-ФВН (пр.), гн. «Нес. преобраз. пр», остальные блоки - гн. «1 - 7»

В бл. ГКВЧ измерять осциллографом.

5. Амплитудная характеристика тракта передачи

Уровень, дБн

Рвх

















Рвых

















Усиление, дБ

S

















Условия измерения. Вход: Rг = 150 Ом, Fср = __________ кГц, бл. «Преобраз. пер.», гн. «Лин. вкл.»

Выход: УУ (вольтметр), Rн = 75, 150 Ом, вводная колодка, выводы Х2/2 - Х2/4, Х2/2 - Х3/4

S = Pвых - Рвх

6. Частотная характеристика тракта передач

Частота, кГц

Fвх





























Fвых





























Уровень, дБн

Измерено

Pвых





























ΔР





























Норма ∆Р

ΔР ≤ 3 дБ в полосе 48 кГц, ΔР ≤ 1 дБ в полосе 4 кГц

Условия измерения. Вход: Рг = -13,0 дБн. Rг = 150 Ом, бл. «Преобраз. пер.», гн. «Лин. вкл.».

Выход: УУ (вольтметр), Rн = 75, 150 Ом, вводная колодка, выводы Х2/2 - Х2/4, Х2/2 - Х3/4

Удлинители бл. «Прообраз. пер» в положении «Выкл.».

ΔР = РвыхF - РвыхFср

7. Амплитудная характеристика тракта приема

Уровень, дБн

Pвх























Pвых























Усиление, дБ

S























Условия измерения. Вход: Рг = 75 Ом, Fср = ______________ кГц, вводная колодка, выводы, Х3/4 - Х3/2. Выход: УУ, Rн = 150 Ом, бл. «Ус.пр.», гн. «Лиин».

S = Pвых - Рвх

8. Частотная характеристика тракта приема

Частота, кГц

Fвх































Fвых































Уровень, дБн

Измерено

Pвых































ΔР































Норма ΔР

ΔР ≤ 3 дБ в полосе 48 кГц; ΔР1 в полосе 4 кГц

Условия измерения. Вход Рг = -30,0 дБн, Rн = 75 Ом, вводная колодка, выводы Х3/4 - Х3/2.

Выход: УУ Rн = 150 Ом, бл. «УС. Пр.», гн. «Лин».

ΔР = РвыхF - РвыхFср

9. Уровень телефонных сигналов, вызывных и контрольных частот, суммарного остатка несущих частот на выходе аппаратуры, дБн

Канал

1

2

3

4

5

6

7

8

9

10

11

12

Уровень

ТФ

























вызывных частот

























КЧп



КЧн



КЧпг



суммарного остатка несущих частот



Условия измерения: УУ, Rн = 75, 150 Ом, вводная колодка выводы Х2/2 - Х2/4; Х2/2 - Х3/4. Проверку проводить совместно с аппаратурой уплотнения.

10. Уровень телефонных сигналов, вызывных и контрольных частот, помех в тракте приема, дБн

Канал

1

2

3

4

5

6

7

8

9

10

11

12

Уровень

ТФ

1

























2

























вызывных частот

2

























КЧп

1

























2

























КЧн

1

























2

























КЧпг

1

























2

























помех

1

























Условия измерения. ИУУ, Rн ≥ 10 кОм: 1 - блок «Преобраз. пр.», гн. «1 - 2»; 2 - блок «УС.Пр.», гн. «Лин». Проверку проводить совместно с аппаратурой уплотнения.

11. Измерительные приборы

Наименование

Тип

Заводской номер







12. Заключение ___________________________________________________________

___________________________________________________________________________

Аппаратура включена в _________________ эксплуатацию ________________ 19__ г.

___________________________________________________________________________

Измерения производил ____________________________________________________

(должность, подпись, фамилия)

Паспорт проверил _________________________________________________________

(должность, подпись, фамилия)

С-011-88

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

______________________________

(организация,

_______________________________

выполняющая проверку)



_______________________

(предприятие, объект)

_______________________

(наименование ВЛ, фазы ВЛ, кабеля связи)

«__» _____________ 19__ г.

ПАСПОРТ НА АППАРАТУРУ ТгФМ-Е

1. Комплектность и место установки

Наименование

Заводской номер

Дата изготовления

Завод-изготовитель

Место установки











2. Аппаратура включена в систему уплотнения типа

___________________________________________________________________________

3. Канал ТМ (основной, резервный) _________________________________________

4. Корреспондирующий комплект аппаратуры ТгФМ-Е / № _____________________

5. Основные данные аппаратуры

Номер поддона



Наименование модема

Передатчик (N)

Приемник (O)

Номер модема









Скорость передачи, Бод

номинальная









рабочая









Назначение, режим работы









Номинальная частота, Гц









Номинальная разность характеристических частот, Гц









Измеренная частота, Гц

Fв









F0









Fн









Примечание. Частота F0 определяется как (Fв + Fн)/2.

6. Напряжения питания аппаратуры

Номинальное напряжение, В

±60

±30

±5

Измеренное напряжение, В







Напряжение пульсации, мВ







7. Диаграмма уровней трактов передачи и приема

Примечание. Измерения производились ________________________________________________

(прибором стойки, выносным прибором с Zвх = кОм)

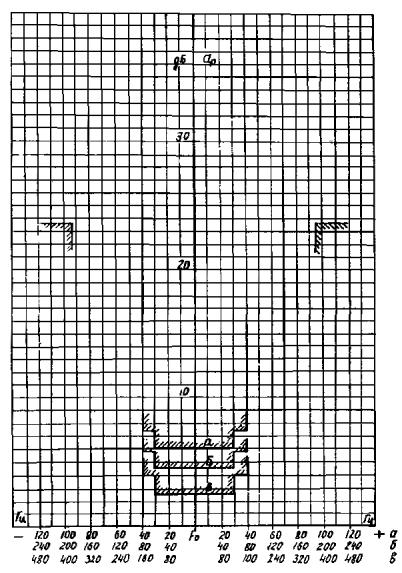

8. Шаблон и частотные характеристики фильтров модемов передачи:

а - для скорости 50 Бод;                                                 F0 = ____ Гц;

б - для скорости 100 Бод;                                               F0 = ____ Гц;

в - для скорости 200 Бод;                                               F0 = ____ Гц.

9. Шаблон и частотные характеристики фильтров модема приема:

а - для скорости 50 Бод;                                                 F0 = ____ Гц;

б - для скорости 100 Бод;                                               F0 = ____ Гц;

в - для скорости 200 Бод;                                               F0 = ____ Гц.

10. Функциональная схема системы связи и каналов телемеханики приведена в приложении 1.

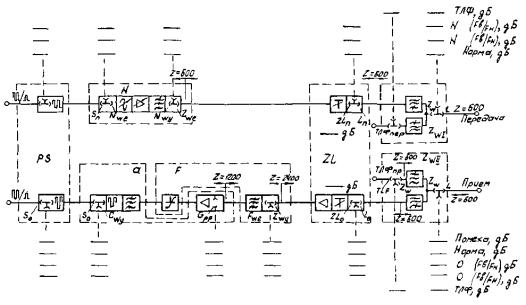

11. Диаграмма уровней групповых трактов телефонного канала и каналов телемеханики приведена в приложении 2.

12. Частотные характеристики остаточного затухания системы связи в четырехпроводном окончании

Примечание. а) Характеристики измеренные на выходе четырехпроводного окончания без НЧ усилителей 5А7 (); б) то же, с включенными усилителями.

Регуляторы усилителя (ей) установлены в положении Ру = ________; Рн = _________ (в пункте ________) и Ру = _______; Рн = ________ (в пункте ________);  характеристика, измеренная в направлении передачи _________;  характеристика, измеренная в направлении _________

13. Частотные характеристики относительного затухания групповых трактов ТМ

Примечание. Затухание определяется относительно частоты F = 3000 Гц.

 в направлении передачи  _________ в направлении передачи ___________

14. Измерение паразитной модуляции

Направление

Передача

Прием

Номер модема

N

N

O

O

Скорость, Бод

50

100

200

50

100

200

50

100

200

50

100

200

Значение паразитной модуляции, %

























15. Частотные характеристики дискриминаторов

16. Измерение характеристических искажений

Номер канала

Скорость, Бод

Искажения, % при соотношении импульсов

1:1

1:n



50





100





200







50





100





200





Примечание. Измерения производились прибором _______________________________________

17. Запас по затуханию составляет:

для канала № ______ = ______ дБ;

для канала № ______ = ______ дБ.

18. Измерение перекрестных влияний между каналами ТФ связи и ТМ: ___________

___________________________________________________________________________

(влияний не обнаружено: см. приложение ______)

19. В заводскую схему внесены изменения:

___________________________________________________________________________

(изменений не вносилось, см. приложение _____)

20. В процессе выполнения наладочных работ сняты (установлены) перемычки, регулировочные элементы:

Блок

Выполненные изменения





21. Измерительные приборы

Наименование

Тип

Заводской номер

1. Ламповый вольтметр





2. Осциллограф





3. Цифровой частотомер





4. Звуковой генератор





5. Измеритель искажений





22. Перечень приложений

23. Заключение ___________________________________________________________

___________________________________________________________________________

Настройка и измерения производились в период с _______________ по ___________

Аппаратура включена в эксплуатацию ____________________ 19 __ г.

Измерения производил ____________________________________________________

(должность, подпись, фамилия)

Паспорт проверил ________________________________________________________

(должность, подпись, фамилия)


С-012-88

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

______________________________

(организация,

_______________________________

выполняющая проверку)



_______________________

(предприятие, объект)

_______________________

(наименование ВЛ, фазы ВЛ, кабеля связи)

«___» _____________ 19__ г.

ПАСПОРТ НА 12-КАНАЛЬНУЮ СИСТЕМУ ВЧ СВЯЗИ

1. Линейная диаграмма уровней

1.1. 3-12 Ф/О

Направление передачи

Наименование пункта

Место измерения

Уровень дБн, в канале

Уровень, дБн

Суммарный остаток несущих частот, дБн

Положение регулируемых элементов (номера удлинителей)

Ток КЧ, деления

Ток термисторов, деления



1

2

3

4

5

6

7

8

9

10

11

12

КЧн

КЧп

КЧпг

РУ

РУ

КЧп

КЧн

КЧпг

КЧп

КЧн

А-Б



Передача: Rн =

































-

-

-

-

-

-

-





Прием: бл. гн.































-

















Передача: Rн =

































-

-

-

-

-

-

-





Прием: бл. гн.































-

















Б-А



Передача: Rн =

































-

-

-

-

-

-

-





Прием: бл. гн.































-

















Передача: Rн =

































-

-

-

-

-

-

-





Прием: бл. гн.































-


















1.2. ТН12Н-Е, ВО-12-Е2

Направление передачи

Наименование пункта

Место измерения

Уровень, дБн, в канале

Уровень, дБн

Суммарный остаток несущих частот, дБн

Напряжение КЧ, деления



1

2

3

4

5

6

7

8

9

10

11

12

КЧн

КЧп

КЧпг

КЧп

КЧн



А-Б



Передача: Rн =

































-

-





Прием: бл. гн.































-







Передача: Rн =

































-

-





Прием: бл. гн.































-







Б-А



Передача: Rн =

































-

-





Прием: бл. гн.































-







Передача: Rн =

































-

-





Прием: бл. гн.































-







2. Амплитудная характеристика группового линейного тракта

Направление передачи

Уровень

Рвх, дБн

-50

-40

-30











А-Б

Рвых, дБн

















S, дБ

















Б-А

Рвых, дБн

















S, дБ

















3. Частотная характеристика остаточного затухания, псофометрический уровень шумов каналов

3.1. Оконечная станция

Направление передачи

Канал

Уровень, дБ, на частоте (кГц)

Пределы регулирования, дБ

Псофометрический уровень шумов, дБ

Примечание

0,3

0,4

0,6

0,8

1,0

1,3

1,6

1,8

2,1

2,4

2,7

3,0

3,4

-Δa0

a0

a0

4-пров.

2-пров.



1









































2









































3









































4









































5









































6









































7









































8









































9









































10









































11









































12







































3.2. Промежуточный усилитель

Направление передачи

Канал

Уровень, дБ, на частоте (кГц)

Пределы регулирования, дБ

Псофометрический уровень шумов, дБ

Примечание

0,3

0,4

0,6

0,8

1,0

1,3

1,6

1,8

2,1

2,4

2,7

3,0

3,4

-Δa0

a0

a0

4-пров.

2-пров.

А-Б

























































































































Б-А

























































































































4. Амплитудная характеристика остаточного затухания

4.1. Оконечная станция

Направление передачи

Уровень Рвх, дБ

Усиление (S), дБ, в канале

1

2

3

4

5

6

7

8

9

10

11

12

А-Б























































































































































































Б-А























































































































































































4.2. Промежуточный усилитель

Направление передачи

Канал

Уровень (Рвх), дБ















Усиление (S), дБ

А-Б

















































Б-А

















































5. Переходное влияние между каналами системы на дальнем конце

Оконечная станция

Направление передачи

Каналы влияющие

Уровень переходных влияний, дБ, в канале

1

2

3

4

5

6

7

8

9

10

11

12

А-Б

1























2























3























4























5























6























7























8























9























10























11























12























Б-А

1























2























3























4























5























6























7























8























9























10























11























12























6. Переходное влияние между каналами системы на ближнем конце

Оконечная станция

Направление передача

Каналы влияющие

Уровень переходных влияний, дБ, в канале

1

2

3

4

5

6

7

8

9

10

11

12

А-Б

1























2























3























4























5























6























7























8























9























10























11























12























Б-А

1























2























3























4























5























6























7























8























9























10























11























12























7. Переходное влияние между каналами системы на дальнем конце

Промежуточный усилитель

Направление передачи

Канал влияющий

Уровень переходных влияний, дБ, в канале







А-Б



















Б-А



















8. Переходное влияние между каналами системы на ближнем конце

Промежуточный усилитель

Направление передачи

Канал влияющий

Уровень переходных влияний, дБ, в канале







А-Б



















Б-А



















9. Синхронизация генераторного оборудования

Станция

Место установки

Обороты в минуту

Норма

Измерено

А



6



Б





10. Регулировочная характеристика системы АРУ (плоская регулировка)

Направление передачи

Наименование показателя

Значение показателя

А-Б



Δадоп, дБ











































Δаост, дБ























Δадоп, дБ











































Δаост, дБ





















Б-А



Δадоп, дБ











































Δаост, дБ























Δадоп, дБ











































Δаост, дБ





















11. Измерительные приборы

Наименование

Тип

Заводской номер







12. Условия измерения

12.1. Амплитудная характеристика группового линейного тракта.

Вход: Rг = 150 Ом, Fг = 84 кГц, Вх.ГТ.

Выход: УУ, Rн = 150 Ом, Вых.ГТ.

S = Рвых - Рвх.

12.2. Амплитудная характеристика остаточного затухания.

Вход: Rг = 600 Ом, Fг = 800 Гц, 4-пров.

Выход: УУ, Rн = 600 Ом, 4-пров.

S = Рвых - Рвх.

12.3 Переходное влияние между каналами системы.

Вход: Рг = -17,4 дБ (3-12Ф), Рг = -13,0 дБ (ТН12Н-Е),

Рг = -14,0 дБ (В0-12-Е2), Rг = 600 Ом, Fг = 800 Гц, 4-пров.

Выход: УНП-60, Rн = 600 Ом, 4-пров.

13. Заключение ___________________________________________________________

Аппаратура включена _____________________________________________________ в эксплуатацию _________________ 19__ г. _____________________________________

Измерения производил ____________________________________________________

(должность, подпись, фамилия)

Паспорт проверил ________________________________________________________

(должность, подпись, фамилия)

С-013-88

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

______________________________

(организация,

_______________________________

выполняющая проверку)



_______________________

(предприятие, объект)

_______________________

(наименование ВЛ, фазы ВЛ, кабеля связи)

«__» _____________ 19__ г.

ПАСПОРТ НА СТАНЦИЮ ОВ-12-3

1. Комплектность и место установки

Станция

Заводской номер

Завод-изготовитель

Дата изготовления

Место и дата установки











2. Линейный спектр частот, кГц

Направление

Частотный план

Положение спектра

ТФ

КЧп

КЧн

КЧпг





























3. Напряжение питания, В

Блок питания

СТ.Н

Напряжение батареи

Измерено

прибором станции



выносным прибором



Норма

-(24+4,8-2,4)

Рабочее напряжение

Измерено

прибором станции



выносным прибором



Норма

-(19+0,19-0,38)

Пульсация

Измерено



Норма

0,001

Условия измерения. Прибор станции и выносной прибор: бл. СТ.Н, гн. «-24», «-19».

4. Частота задающих генераторов, Гц

Частота

Измерено







Норма

12000 ± 0,6

84140 ± 0,6

2100 ± 2,0

Условия измерения. Контактные гнезда блоков ГЗ, ГГНК, ГТВ

5. Уровень несущих, контрольных и вызывной частот

Блок

Частота, кГц

Уровень, дБн

Измерено

Норма

прибором станции

выносным прибором

Г3

12





7 ± 1,8

ГИН

12





0 ± 0,9

16





20





ГК-Б

40





80





ГК-А

92





143





ГГНК

84,14





324





6,1 ± 0,9

ГПН

84





96





108





120





ГГН-IV

290





ГГН-I

292





ГГН-II/IV

348





ГГН-I/III

468





ГГН-III

525





ГГН-II

527





ГТВ

2,10





-(13 ± 0,9)

Условия измерения. Прибор станции: УУ, переключатель прибора:

Rн ≥ 6 кОм для F = 12; 40; 80; 84; 14; 92; 143 кГц; Rн = 600 Ом для F = 2,10 кГц;

«Изм.нес.» для остальных частот.

Выносной прибор: УУ, Rн ≥ 10 кОм, контрольные гнезда соответствующих блоков.

6. Уровень контрольной частоты предгруппы в направлении передачи, дБн

Уровень

+ΔРвых

Рвых

Рвых

Измерено







Норма

-(70,3 ± 2,2)

Условия измерения. Вход: КЧ включить дужкой «КЧ 84, 14» блок УС пер. 60-108.

Выход: ИУУ, Rн = 150 Ом, блок ГПпер А (Б), гн. левые.

7. Уровень на выходе предгруппы в направлении передачи, дБн

Канал

1

2

3

4

5

6

7

8

9

10

11

12

Уровень ТФ

Измерено

























Норма

-(45,1 ± 0,9)

Уровень вызывной частоты

Измерено

























Норма

-(51,2 ± 0,9)

Условия измерения. Вход: ТФ Рг = -13,0 дБ, Rг = 600 Ом, Fг = 800 Гц, блок МД, гн. «(-13 дБ) сред.»

Вызывная: соединить бл. ПВУ, гн. «Л 2 пр» и бл. ДС, гн. «Л», нажать ключ «Выз =», бл. ПВУ.

Выход: УУ, Rн = 150 Ом, бл. ГПпер А(Б), гн. левые.

8. Проверка НЧ окончаний в направлении передачи

Канал

1

2

3

4

5

6

7

8

9

10

11

12

Уровень, дБ

Измерено

























Норма

-(10 ± 0,5)

Условия измерения. Вход Рг = -0 дБ, Rг = 600 Ом, Fг = 800 Гц, бл. ДС, гн. «Л».

Выход: УУ, Rн = 600 Ом, бл. МД, гн. «2 пр».

9. Проверка НЧ окончаний в направлении приема

Канал

1

2

3

4

5

6

7

8

9

10

11

12

Уровень, дБ

Измерено

























Норма

-(3,5 ± 0,5)

Условия измерения. Вход: Рг = 4,0 дБ, Rг = 600 Ом, F = 800 Гц, бл. МД, гн. «2 пр».

Выход: УУ, Rн = 600 Ом, бл. ДС. гн. «Л».

10. Частотная характеристика тракта передачи предгруппы

Частота, кГц

0,3

0,4

0,6

0,8

1,4

1,6

2,0

2,4

2,7

3,0

3,4

Уровень, дБн

Измерено в канале

Рвых

1























ΔР







0















Рвых

2























ΔР







0















Рвых

3























ΔР







0















Рвых

4























ΔР







0















Рвых

5























ΔР







0















Рвых

6























ΔР







0















Рвых

7























ΔР







0















Рвых

8























ΔР







0















Рвых

9























ΔР







0















Рвых

10























ΔР







0















Рвых

11























ΔР







0















Рвых

12























ΔР







0















Условия измерения. Вход: Рг = -13,0 дБ, Rг = 600 Ом, бл. МД, гн. «(-13 дБ) сред».

Выход: УУ, Rн = 150 Ом, бл. ГПпер А (Б), гн. левые. Ограничитель «Выкл.»

ΔР = РвыхF - Рвх(F = 800 Гц)

11. Частотная характеристика остаточного затухания по кольцу

Частота, кГц

0,3

0,4

0,6

0,8

1,4

1,6

2,0

2,4

2,7

3,0

3,4

Пределы регулирования

Уровень, дБ

Измерено в канале

Рвых

1



























ΔР







0















Рвых

2



























ΔР







0















Рвых

3



























ΔР







0















Рвых

4



























ΔР







0















Рвых

5



























ΔР







0















Рвых

6



























ΔР







0















Рвых

7



























ΔР







0















Рвых

8



























ΔР







0















Рвых

9



























ΔР







0















Рвых

10



























ΔР







0















Рвых

11



























ΔР







0















Рвых

12



























ΔР







0















Норма Р

2,2

1,8

0,9

0

0,9

1,8

2,2

+4,0

-4,0

-0,9

-0,9

Условия измерения. Вход: Рг = -13 дБ, Rг = 600 Ом, бл. МД, гн. «(-13 дБ) сред».

Выход: УУ, Rн = 600 Ом, бл. МД, гн. «(+4,3 дБ) сред.»,

ΔР = Рвых(F = 800 Гц) - РвыхF

Измерения производить с использованием блока УКЧ. Ограничитель «Выкл».

12. Псофометрический уровень шумов в каналах, дБ

Канал

1

2

3

4

5

6

7

8

9

10

11

12

Уровень

Измерено

собственный

























по кольцу

























Норма по кольцу

-68,0

Условия измерения. УНП-60, Rн = 600 Ом, «ФТЛФ», бл. МД, гн. «(+4,3 дБ) сред.»

Бл. МД, гн. средние нагрузить на Rн = 600 Ом.

13. Переходное влияние между каналами по кольцу

Канал влияющий

Уровень, дБ

Измерено в канале, подверженном влиянию

Норма

1

2

3

4

5

6

7

8

9

10

11

12

1























≤ -47,8

2























3























4























5























6























7























8























9























10























11























12























Условия измерения. Вход: Рг = -13 дБ, Rг = 600 Ом, Fг = 800 Гц, бл. МД, гн. «(-13 дБ) сред».

Выход: УНП-60, Rн = 600 Ом, «ФТЛФ», бл. МД, гн. «(+4,3 дБ) сред».

14. Уровень контрольных частот на выходе станции

Частота, кГц

40

80

92

143

84,14

Уровень, дБн

Измерено











Норма

-7,8 ± 0,1

-13,0 ± 0,2

Условия измерения. ИУУ, Rн = 150 Ом, вводное устройство, гн. «12КС (лев)».

15. Уровень телефонных сигналов, вызывных и остатка несущих частот на выходе станции, дБн

Канал

1

2

3

4

5

6

7

8

9

10

11

12

Уровень ТФ

Измерено

























Норма

12,2 ± 0,9

Уровень вызывной частоты

Измерено

























Норма

6,2 ± 0,9

Уровень остатка несущих частот

Измерено



Норма

≤ (-6,0)

Условия измерения. Вход: ТФ Рг = -13,0 дБ, Rг = 600 Ом, Fг = 800 Гц.

Вызывная: соединить гн. «Л 2 пр», бл. ПВУ и гн. «Л», бл. ДС, нажать ключ «Выз. =» бл. ПВУ.

Выход: УУ; Rн = 150 Ом, вводное устройство, гн. «12КС (лев.)».

16. Частотная характеристика группового тракта передачи

Частота, кГц

F

60

64

68

72

76

80

84

88

92

96

100

104

108

Fвых



























Уровень, дБн

Измерено

Рвых



























ΔР



























Норма ΔР

±1,8

Условия измерения. Вход: Рг = -46,0 дБн, Rг = 150 Ом, бл. ГПпер А (Б), гн. правые.

Выход: УУ, Rн = 150 Ом, вводное устройство, гн. «12КС (лев.)»

ΔР = РвыхF - Рвых(F = 84 кГц)

17. Амплитудная характеристика группового тракта передачи

Уровень, дБн

Рвх

-50

-40

-36

-34

-33

-32

-31







Рвых





















Усиление, дБ

S





















Условия измерения. Вход: Rг = 150 Ом, Fср = ______ кГц

бл. ГПпер А (Б), гн. правые.

Выход: УУ, Rн = 150 Ом, вводное устройство, гн. «12КС (лев.)»

S = Рвых - Рвх

18. Частотная характеристика группового тракта приема при различных положениях регулировочных элементов

Частота, кГц

Fвх



























Fвых

60

64

68

72

76

80

84

88

92

96

100

104

108

Уровень для различных положений регулируемых элементов, дБн

П-32

Н-0



























П-32

Н-16



























П-32

Н-32



























П-0

Н-0



























Условия измерения. Вход: Рг = -20,0 дБ (А), Рг = -40,0 дБ (Б), Rг = 600 Ом, бл. СУ, гн. «Лин. вых.»

Выход: ИУУ, Rн = 150 Ом, бл. ГПпр А (Б), гн. левые

АРУ заблокировано, удлинители выключены.

19. Амплитудная характеристика группового тракта приема

Уровень, дБн

Рвх

-40

-30

-20

-10

0

+5

+6

+7

+8

+9

+10



Рвых

























Усиление, дБ

S

























Условия измерения. Вход: Fср = _____ кГц, Rг = 600 Ом, бл. СУ, гн. «Лин. вых.»

Выход: УУ, Rн = 150 Ом, бл. ГПпр А (Б), гн. левые

АРУ заблокировано, положение регулировочных элементов: П-32 Н-0

S = Рвых - Рвх; ΔS = ±0,4

20. Линейная диаграмма уровней (ОВ-12-3)

Направление передачи

Наименование пункта

Место измерения

Уровень, дБн

Напряжение КЧ, дБн

в канале

КЧп

КЧн

КЧпг

суммарного остатка несущих частот

1

2

3

4

5

6

7

8

9

10

11

12

КЧп

КЧн

А-Б



Передача: Rн =







































Прием: бл. гн.





































Передача: Rн =







































Прием: бл. гн.





































Б-А



Передача: Rн =







































Прием: бл. гн.





































Передача: Rн =







































Прием: бл. гн.





































21. Амплитудная характеристика группового линейного тракта

Направление передачи

Уровень

Рвх, дБн

-50

-40

-30





















А-Б

Рвых, дБн



























S, дБ



























Б-А

Рвых, дБн



























S, дБ



























22. Измерительные приборы

Наименование

Тип

Заводской номер







23. Заключение ___________________________________________________________

___________________________________________________________________________

Аппаратура включена в _______________ эксплуатацию _________________ 19__ г.

Измерения производил ____________________________________________________

(должность, подпись, фамилия)

Паспорт проверил ________________________________________________________

(должность, подпись, фамилия)

С-014-88

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

______________________________

(организация,

_______________________________

выполняющая проверку)



_______________________

(предприятие, объект)

_______________________

(наименование ВЛ, фазы ВЛ, кабеля связи)

«__» _____________ 19__ г.

ПАСПОРТ НА СТАНЦИЮ ПВ-12-3

1. Комплектность и место установки

Заводской номер

Завод-изготовитель

Дата изготовления

Место и дата установки

Направление

А-Б

Б-А













2. Линейный спектр частот, кГц

Направление

Частотный план

Положение спектра

ТФ

КЧп

КЧн

А-Б











Б-А











3. Напряжение питания, В

Блок питания

СТ.Н.

Напряжение батареи

Измерено

прибором станции



выносным прибором



Норма

-24+4,8-2,4

Рабочее напряжение

Измерено

прибором станции



выносным прибором



Норма

-19+0,19-0,38

Пульсация

Измерено



Норма

≤ 0,001

Условия измерения. Прибор станции и выносной прибор - блок СТ.Н. гн. «-24» и «-19».

4. Частотная характеристика группового тракта

Направление А-Б

Частота, кГц

92

96

100

104

108

112

116

120

124

128

132

136

140

143

Уровень для различных положений регулируемых элементов АРУ, дБн

П-32

Н-0

Рвых





























ΔР





























П-32

Н-16

Рвых





























ΔР





























П-32

Н-32

Рвых





























ΔР





























П-0

Н-0

Рвых





























ΔР





























Условия измерения. Вход: Рг = -40,0 дБ, Rг = 600 Ом, блок СУ, гн. «Вх. лин.»

Выход: УУ, Rн = 150 Ом, блок ЛУС, гн. «Вых.»

5. Амплитудная характеристика группового тракта

Направление А-Б

Уровень, дБн

Рвх

-50

-40

-30

-28

-26





Рвых















Усиление, дБ

S















Условия измерения. Вход: Fср = 120 кГц, Rн = 600 Ом, бл. СУ, гн. «Вх. лин.»

Выход: УУ, Rн = 150 Ом, бл. ЛУС, гн. «Вых.»

S = Рвых - Рвх;                                             ΔS = ±0,5 дБ

6. Частотная характеристика группового тракта

Направление Б-А

Частота, кГц

36

40

44

48

52

56

60

64

68

72

76

80

84

Уровень для различных положений регулируемых элементов АРУ, дБн

П-32

Н-0

Рвых



























ΔР



























П-32

Н-16

Рвых



























ΔР



























П-32

Н-32

Рвых



























ΔР



























П-0

Н-0

Рвых



























ΔР



























Условия измерения. Вход: Рг = -20,0 дБ, Rг = 600 Ом, бл. СУ, гн. «Вх. лин.»

Выход: УУ, Rн = 150 Ом, бл. ЛУС, гн. «Вых.»

7. Амплитудная характеристика группового тракта

Направление Б-А

Уровень, дБн

Рвх

-50

-40

-30

-28

-26





Рвых















Усиление, дБ

S















Условия измерения. Вход: Fср = 60 кГц, Rн = 600 Ом, бл. СУ, гн. «Вх. лин.»

Выход: УУ, Rн = 150 Ом, бл. ЛУС, гн. «Вых.»

S = Рвых - Рвх; ΔS = ±0,5 дБ

8. Уровень контрольных частот на выходе станции

Контрольная частота

КЧп

КЧн

КЧпг

Уровень, дБн

Измерено в направлении

А-Б







Б-А







Норма

-7,8 ± 0,1

-13,0 ± 0,2

Условия измерения. ИУУ, Rн = 150 Ом, бл. ЛУС, гн. «Вых»

9. Уровень телефонных сигналов и вызывных частот на выходе станции, дБн

Канал

1

2

3

4

5

6

7

8

9

10

11

12

Уровень ТФ

Измерено в направлении

А-Б

























Б-А

























Норма

12,2 ± 0,9

Уровень вызывной частоты

Измерено в направлении

А-Б

























Б-А

























Норма

6,2 ± 0,9

Условия измерения. ИУУ, Rн = 150 Ом, бл. ЛУС, гн. «Вых».

10. Измерительные приборы

Наименование

Тип

Заводской номер







11. Заключение ___________________________________________________________

___________________________________________________________________________

Аппаратура включена в _________________ эксплуатацию ________________ 19__ г.

___________________________________________________________________________

Измерения производил ____________________________________________________

(должность, подпись, фамилия)

Паспорт проверил ________________________________________________________

(должность, подпись, фамилия)

С-015-88

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

______________________________

(организация,

_______________________________

выполняющая проверку)



_______________________

(предприятие, объект)

_______________________

(наименование ВЛ, фазы ВЛ, кабеля связи)

«__» _____________ 19__ г.

ПАСПОРТ НА АППАРАТУРУ УМ-80 ВПВП/НВП

1. Комплектность и место установки

Заводской номер

Завод-изготовитель

Дата изготовления

Место и дата установки

Направление

I

II













2. Линейный спектр частот, кГц

Направление

Частотный план

Положение спектра

Вход

Выход

ТФ

КЧп

КЧн

КЧпг

ТФ

КЧп

КЧн

КЧпг

I

Передача





















Прием



















II

Передача





















Прием



















3. Напряжение сети, В

Напряжение сети

Измерено

прибором станции





выносным прибором





Норма

~(220+22-44)

-(24+4,8-2,4)

Условия измерения. Прибор стойки: блок 85001, гнездо «Сеть 220» и «Бат. 24 В -».

Выносной прибор: поле переключений стойки.

4. Напряжение питания, В

Блок питания

Е-18 - RT (R0)

Е-18 - RT (R0)

Выходное напряжение

Измерено

прибором стойки





выносным прибором





Норма

-(24 ± 0,5);

-(36 ± 0,75)

Пульсация

Измерено





Норма

0,005

Условия измерения. Прибор стойки: блок 85001, «гнездо В: 24 В -» (36 В -).

Выносной прибор: блок питания, гнездо «М».

5. Уровень несущих частот МПУ-12

Блок

Показание стрелки прибора в гнезде «М»

I

II

0

1

2

3

4

5

0

1

2

3

4

5

Е-10

























Е-13-SZ

-







-

-

-







-

-

Е-13-LZ

-









-

-









-

Е-13-LS

-









-

-









-

Условия измерения. Прибор стойки: блок Е16-RP, гнездо «MS».

Стрелка прибора должна быть в зеленом (З) или синем (С) секторах в соответствии с маркировкой на измерительных гнездах блоков.

6. Амплитудная характеристика тракта передачи МПУ-12

Уровень, дБн

Рвх

-30

-20

-10

-5

0

+5

+6

+7

+8

+9

Рвых

I





















Усиление, дБ

S





















Уровень, дБн

Рвых

II





















Усиление, дБ

S





















Условия измерения. Вход: Rг = 75 Ом, FсрI = ______ кГц, FсрII = _______ кГц, секция PGUE, блок Е41-0, контакт 8 разъема блока.

Выход: УУ, Rн = 75 Ом, после переключений, гнездо  передача (I, II).

7. Амплитудная характеристика тракта приема МПУ-12

Уровень, дБн

Рвх

-30

-20

-10

-5

0

+5

+6

+7

+8

+9

Рвых

I





















Усиление, дБ

S





















Уровень, дБн

Рвых

II





















Усиление, дБ

S





















Условия измерения. Вход: Rг = 75 Ом, FсрI = ______ кГц, FсрII = _______ кГц, поле переключений, гнездо  прием (I, II).

Выход: УУ, Rн = 75 Ом, поле переключений, гнездо  прием (I, II).

8. Частотная характеристика тракта передачи МПУ-12

Частота, кГц

Fвх

I





























II





























Fвых

I





























II





























Уровень, дБн

Измерено

Рвых

I





























ΔР





























Рвых

II





























ΔР





























Норма ΔР

+0,25; -0,50

Условия измерения. Вход: Рг = 8 дБн, Rг = 75 Ом, поле переключений, гнездо  передача (I, II).

Выход: УУ, Rн = 75 Ом, поле переключений, гнездо  передача (I, II).

ΔР = РвыхF - РвыхFср.

9. Частотная характеристика тракта приема МПУ-12

Частота, кГц

Fвх

I





























II





























Fвых

I





























II





























Уровень, дБн

Измерено

Рвых

I





























ΔР





























Рвых

II





























ΔР





























Норма ΔР

+0,25; -0,50

Условия измерения. Вход: Рг = -18 дБн, Rг = 75 Ом, поле переключений, гнездо  прием (I, II).

Выход: УУ, Rн = 75 Ом, поле переключений, гнездо  прием (I, II).

ΔР = РвыхF - РвыхFср.

10. Частотная характеристика тракта передачи МПУ-12 с УМ-80

Частота, кГц

Fвх

I





























II





























Fвых

I





























II





























Уровень, дБн

Измерено

Рвых

I





























ΔР





























Рвых

II





























ΔР





























Норма ΔР

+0,75; -1,00

Условия измерения. Вход: Рг = 8,0 дБн, Rг = 75 Ом, поле переключений, гнездо  передача (I, II).

Выход: УУ, Rн = 75 Ом, поле переключений, гнездо «» (I, II).

ΔР = РвыхF - РвыхFср

11. Частотная характеристика тракта приема МПУ-12 с фильтром Е53-РД

Частота, кГц

Fвх

I





























II





























Fвых

I





























II





























Уровень, дБн

Измерено

Рвых

I





























ΔР





























Рвых

II





























ΔР



Норма ΔР

+0,75; -1,00

Условия измерения. Вход: Рг = -20 дБн, Rг = 75 Ом, поле переключений, гнездо «». В блоке Е51-AS удлинители отключить.

Выход: УУ, Rн = 75 Ом, поле переключений, гнездо  прием (I, II).

ΔР = РвыхF - РвыхFср

12. Амплитудная характеристика УМ-80

Уровень, дБн

Рвх

I





















II





















Рвых

I





















Усиление, дБ

S





















Уровень, дБн

Рвых

II





















Усиление, дБ

S





















Условия измерения. Вход: Rг = 75 Ом, FсрI = ______ кГц, FсрII = _______ кГц, поле переключений, гнездо «Вх. » (I, II).

Выход: УУ, Rн = 75 Ом, поле переключений, гнездо «» (I, II).

13. Измерительные приборы

Наименование

Тип

Заводской номер







14. Заключение ___________________________________________________________

___________________________________________________________________________

Аппаратура включена в _______________ эксплуатацию __________________ 19__ г.

___________________________________________________________________________

Измерения производили ___________________________________________________

(должность, подпись, фамилия)

Паспорт проверил ________________________________________________________

(должность, подпись, фамилия)

С-016-88

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

______________________________

(организация,

_______________________________

выполняющая проверку)



_______________________

(предприятие, объект)

_______________________

(наименование ВЛ, фазы ВЛ, кабеля связи)

«__» _____________ 19__ г.

ПАСПОРТ НА СТАНЦИЮ ВО-12-Е2

1. Комплектность и место установки

Станция

Заводской номер

Завод-изготовитель

Дата изготовления

Место и дата установки











2. Линейный спектр частот, кГц

Направление

Частотный план

Положение спектра

ТФ

КЧп

КЧн

КЧпг

Передача













Прием













3. Напряжение питания, В

Блок питания

3-520436-010

3-520447-010

Напряжение сети

Измерено





Норма

~(220 ± 33)

-(24+4,8-2,4); -(48+9,6-4,8); -(60+12,0-6,0)

Рабочее напряжение

Измерено









Норма

-(21+0,7-0,2)

5 ± 0,25

-(21+0,7-0,2)

5 ± 0,25

Условия измерения. Блок 3-520436-010, субпанель SMB-3, А01 (a2, b2).

Блок 3-520447-010, субпанель SMB-3, А01 (a2┴).

Гнезда «-21 V» и «+5 V» блоков питания.

4. Частота задающих генераторов, Гц

Частота

Измерено









Норма

360000 ± 1,0

84080 ± 1,0

84140 ± 1,0

27825 ± 1,0

5. Уровень несущих и контрольных частот

Блок

Частота, кГц

Уровень, дБн

Измерено

Норма

прибором стойки

выносным прибором

3-520506-010

24





-(30 ± 1,0)

3-520507-010

27,825





3-520426-010

72





84,08





3-520427-010

72,06





84,14





3-520397-020

360





3-520402-050

88





100





3-520402-060

92





104





3-520402-070

96





108





3-520394-010

112





128





3-520405-010

116





124





3-520402-010

120





132





3-520395-010

40





80





3-520391-010

92





143





3-520389-010

336





504





3-520428-010

301





3-520428-020

302





3-520429-010

303





3-520430-010

304





Условия измерения. УУ, Rн = 150 Ом, выходные гнезда соответствующих блоков.

6. Уровень канальных и предгрупповых остатков несущих частот

Частота, кГц

60

64

68

72

76

80

84

88

92

96

100

104

108

Σ

Уровень, дБн

Измерено





























Норма

(-62) - УУ; ≤ (-66) - ИУУ

Условия измерения. ИУУ, УУ, Rн = 150 Ом, субпанель КМВ-12-5, блок 3-520580-010, гнездо .

7. Напряжение и частота генератора вызова 25 Гц

Напряжение, В

Измерено



Норма

68 ± 7

Частота, Гц

Измерено



Норма

25 ± 3

8. Уровень контрольных частот предгруппы в направлении передачи

Частота, кГц

84,08

84,14

Уровень, дБн

Измерено





Норма

-60

-65

Условия измерения. ИУУ, Rн = 150 Ом, субпанель КМВ-12-5.

Блок 3-520580-010, гнездо .

9. Уровни на выходе предгруппы в направлении передачи, дБн

Канал

1

2

3

4

5

6

7

8

9

10

11

12

Уровень ТФ

Измерено

























Норма

-(40 ± 1)

Уровень вызывной частоты

Измерено

























Норма



Условия измерения. ПВУ подключать через спецкабель к блоку 3-520552-010.

Вход: ТФ ПВУ  FК1-, Рг = -14,0 дБ, Rг = 600 Ом, F = 800 Гц. Вызывная ПВУ FК1-, нажать кнопку «».

Выход: УУ, Rн = 150 Ом, блок 3-520580-010, субпанель КМВ-12-5, гнездо .

10. Частотная характеристика тракта передачи предгруппы

Частота, кГц

0,3

0,4

0,6

0,8

1,0

1,4

2,0

2,4

3,0

3,4

Уровень, дБн

Измерено в канале

Рвых

1





















ΔР







0













Рвых

2





















ΔР







0













Рвых

3





















ΔР







0













Рвых

4





















ΔР







0













Рвых

5





















ΔР







0













Рвых

6





















ΔР







0













Рвых

7





















ΔР







0













Рвых

8





















ΔР







0













Рвых

9





















ΔР







0













Рвых

10





















ΔР







0













Рвых

11





















ΔР







0













Рвых

12





















ΔР







0













Условия измерения. ПВУ подключать через спецкабель к блоку 3-520552-010, FK1-, .

Вход: Рг = -14,0 дБ, Rг = 600 Ом.

Выход: УУ, Rн = 150 Ом, блок - 3-520580-010, субпанель КМВ-12-5, гнездо .

ΔР = РвыхF - Рвых(F = 800 Гц).

11. Частотная характеристика остаточного затухания по кольцу

Частота, кГц

0,3

0,4

0,6

0,8

1,0

1,4

2,0

2,4

3,0

3,4

Пределы регулирования, дБ

Уровень, дБ

Измерено в канале

Рвых

1

























ΔР







0













Рвых

2

























ΔР







0













Рвых

3

























ΔР







0













Рвых

4

























ΔР







0

















Рвых

5

























ΔР







0

















Рвых

6

























ΔР







0

















Рвых

7

























ΔР







0

















Рвых

8

























ΔР







0

















Рвых

9

























ΔР







0

















Рвых

10

























ΔР







0

















Рвых

11

























ΔР







0

















Рвых



























ΔР







0

















Норма ΔР

1,50

0,85

0,45

0

0,45

0,85

1,50

+4,0

-4,0

-0,45

-0,45

Условия измерения. ПВУ подключать через спецкабель к блоку 3-520552-010, FK1-, .

Вход: Рг = -14,0 дБ, Rг = 600 Ом.

Выход: УУ, Rн = 600 Ом.

ΔР = Рвых(F = 800 Гц) - РвыхF

12. Псофометрический уровень шумов в каналах, дБн

Канал

1

2

3

4

5

6

7

8

9

10

11

12

Уровень

Измерено

собственный

























по кольцу

























Норма

≤ (-64,0)

Условия измерения. Вход: Рг = -14 дБ, Rг = 600 Ом, F = 800 Гц, блок 3-520552-010, гнездо «В5-6» (через адаптер).

Выход: УНП-60, Rн = 600 Ом, «ФТЛФ», блок 3-520552-010, субпанель КМВ-12-5, гнездо «В1-2». Выход станции Rн = 150 Ом.

13. Переходное влияние между каналами по кольцу

Канал влияющий

Уровень, дБ

Измерено в канале, подверженном влиянию

Норма

1

2

3

4

5

6

7

8

9

10

11

12

1

























2

























3

























4

























5

























6























(-70,0)

7

























8

























9

























10

























11

























12

























Условия измерения. Рг = -14,0 дБ, Rг = 600 Ом, F = 800 Гц, блок 3-520552-010, гнездо «В5-6».

Выход: УНП-60, Rн = 600 Ом, «ФТЛФ», блок 3-520552-010, субпанель КМВ-12-5, гнездо «В1-2».

14. Проверка НЧ окончаний в направлении передачи

Канал

1

2

3

4

5

6

7

8

9

10

11

12

Уровень, дБ

Измерено

























Норма

-(14 ± 0,5)

Условия измерения. Вход: Рг = 0 дБ, Rг = 600 Ом, F = 800 Гц, блок 3-520675-010, гнездо «».

Выход: УУ, Rн = 600 Ом, блок 3-520552-010, субпанель КМВ-12-5, гнездо «а5-6».

15. Проверка НЧ окончаний В направлений приема

Канал

1

2

3

4

5

6

7

8

9

10

11

12

Уровень, дБ

Измерено

























Норма

-(7 ± 0,5)

Условия измерения. Вход: Рг = 4,0 дБ, Rг = 600 Ом, F = 800 Гц, блок 3-520552-010, гнездо «а1-2».

Выход: УУ, Rн = 600 Ом, блок 3-520675-010, субпанель КМВ-12-5, гнездо «».

16. Частотная характеристика группового тракта передачи

Частота, кГц

Fвх

60

64

68

72

76

80

84

88

92

96

100

104

108

Fвых



























Уровень, дБн

Измерено

Рвых



























ΔР



























Норма ΔР

± 0,1

Условия измерения. Вход: Рг = -40 дБн, Rг = 150 Ом, блок 3-520580-010, субпанель КМВ-12-5, гнездо .

Выход: УУ, Rн = 150 Ом, субпанель VIВ-12, гнездо «А1».

ΔР = РвыхF - Рвых(F = 84 кГц)

17. Амплитудная характеристика группового тракта передачи

Уровень, дБн

Рвх

-50

-42

-30

-24

-22

-21

-20

-19

-18

-17

-16

Рвых























Усиление, дБ

S























Условия измерения. Вход: Rг = 150 Ом, Fср = ______ кГц, блок 3-520580-010, гнездо .

Выход: УУ, Rн = 150 Ом, субпанель VIВ-12, гнездо «А1».

S = Рвых - Рвх

18. Амплитудная характеристика группового тракта приема

Уровень, дБн

Рвх























Рвых























Усиление, дБ

S























Условия измерения. Вход: Rг = 150 Ом, Fср = ______ кГц, субпанель VIВ-12, гнездо «А1».

Выход: УУ, Rн = 150 Ом, блок 3-520580-010, гнездо «».

S = Рвых - Рвх.

АРУ заблокировано, в блоке 3-520384-010 (ст. А) и блоке 3-520380-010 (ст. Б) указатель положения сегмента статора в среднем положении (3), в блоке 3-520381-020 (ст. А) - в крайнем правом (5), в блоке 3-520381-010 (ст. Б) - в крайнем левом (I).

19. Частотная характеристика группового тракта приема

Частота, кГц

Fвх



























Fвых

60

64

68

72

76

80

84

88

92

96

100

104

108

Уровень, дБн

Измерено

Рвых



























ΔР



























Норма ΔР

±1,0

Условия измерения. Вход: Рг = -16 дБн, Rг = 150 Ом, субпанель VIВ-12, гнездо «А1».

Выход: УУ, Rн = 150 Ом, блок 3-520580-010, гнездо «»

ΔР = РвыхF - Рвых(F = 84 кГц).

АРУ в том же положении, что и для п. 18 «Амплитудная характеристика группового тракта приема».

20. Частотная характеристика группового тракта приема при различных положениях регулируемых элементов

Частота, кГц

Fвх



























Fвых



























Уровень для различных положений регулируемых элементов, дБн

 1



























 5



























 1



























 5



























Условия измерения. Вход: Рг = -16 дБн, Rг = 150 Ом, субпанель VIВ-12, гнездо «А1».

Выход: УУ, Rн = 150 Ом, блок 3-520580-010, гнездо «».

АРУ в том же положения, что и для п. 18 «Амплитудная характеристика группового тракта приема».

Измерения проводить при изменении одного регулируемого элемента.

21. Уровень контрольных частот на выходе станции

Частота, кГц

40

80

92

143

84,08

84,14

Уровень, дБн

Измерено













Норма

-(9,0 ± 0,5)

-(14,0 ± 0,5)

Условия измерения. ИУУ, Rн = 150 Ом, субпанель VIВ-12, гнездо «А1».

22. Уровень телефонных сигналов, вызывных частот и суммарного остатка несущих частот на выходе станции, дБн

Канал

1

2

3

4

5

6

7

8

9

10

11

12

Уровень ТФ

Измерено













Норма

11 ± 0,5

Уровень вызывной частоты

Измерено

























Норма

(5 ± 1) - для 2100, 2280, 2600, 3826 Гц (мощного)

-(7 ± 1) или -(9 ± 1) - для 3825 Гц (маломощного)

Уровень суммарного остатка несущих частот

Измерено



Норма



Условия измерения. ПВУ подключать через спецкабель к блоку 3-550552-010. Вход: ТФ-ПВУ, FК2-, FК1-, Рг = -14 дБ, Rг = 600 Ом, Fг = 800 Гц.

Вызывная: ПВУ, FК2-, FК1-, нажать кнопку «».

Выход: ИУУ, Rн = 150 Ом, субпанель VIВ-12, гнездо «А1».

23. Измерительные приборы

Наименование

Тип

Заводской номер







24. Заключение ___________________________________________________________

___________________________________________________________________________

Аппаратура включена в _______________________ эксплуатацию _________ 19__ г.

Измерения производили ___________________________________________________

(должность, подпись, фамилия)

Паспорт проверил ________________________________________________________

(должность, подпись, фамилия)

С-017-88

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

______________________________

(организация,

_______________________________

выполняющая проверку)



__________________________

(предприятие, объект)

__________________________

(наименование ВЛ, фазы ВЛ, кабеля связи)

«__» _____________ 19__ г.

ПАСПОРТ НА СТАНЦИЮ 3-12/ПЗ-ЦТ, 3-12/ПЗ-ЦДПТ, 3-12/ПЗ-ДПТ

1. Комплектность и место установки

Заводской номер

Завод-изготовитель

Дата изготовления

Место и дата установки

Направление

I (Л1)

II (Л2)













2. Линейный спектр частот, кГц

Направление

Частотный план

Положение спектра

ТФ

КЧп

КЧн

КЧпг

I

Передача













Прием











II

Передача













Прием











3. Напряжение питания, В

Блок питания

8013 (ZE)

8013 (Str VE)

8012 (ZE)

8012 (Str VE)

Напряжение сети

Измерено

прибором









выносным прибором









Норма

~(220+22-44)

-(24+5,28-2,88)

Выходное напряжение

Измерено

прибором станции









выносным прибором









Норма

-(25,2 ± 0,1)

-(24,6 ± 0,1)

Рабочее напряжение

Измерено

прибором









выносным прибором









Норма

-24,3

-23,7

Пульсация

Измерено









Норма

≤ 0,005

Условия измерения. Напряжение сети: прибор станции - секция ZE, Str VE, блок 8013, 8012, гнездо «220 В~», «25 В»; выносной прибор - поле переключений.

Выходное напряжение: прибор станции и выносной прибор - секция ZE, Str VE, блок 8013, 8012, гнездо «В: 25В-».

Рабочее напряжение: прибор станции и выносной прибор - секция ZE, Str VE, блок 8515, 83039, гнездо «В1 I/II».

4. Уровень канальных, предгрупповых несущих, контрольных и вызывных частот

Частота, кГц

12

16

20

84

96

108

120

84,08

84,14

3,825

2,1

Уровень, дБ

Измерено























Норма

-(34,8 ± 1,0)

-(34,8 ± 0,5)

Условия измерения. Прибор станции, Rн = 75 Ом, секция ZE, блок генерирования частоты, гнездо «М».

5. Уровень линейных контрольных частот

Частота, кГц

40

80

92

96

136

143

I

II

I

II

I

II

I

II

I

II

I

II

Уровень, дБ

Измерено

























Норма

-(34,8 ± 0,5)

Условия измерения. Прибор станции, Rн = 75 Ом, секция PGUE, блок 2416, 24017, гнездо «М».

6. Напряжение групповых несущих частот

Частота, кГц

224

392

368

424

425

426

427

Напряжение, В

Измерено















Норма

1,2 ÷ 1,75

Условия измерения. Осциллограф, секция PGUE, блок несущей частоты, выводы Р3Р4, Р5Р6, Р19Р20.

7. Частота задающих генераторов, Гц

Частота

Измерено







Норма

84080 ± 1,0

84140 ± 1,0

3825 ± 1,0

Условия измерения. Секция ZE, блок генерирования частоты, выводы Р20, Р22.

8. Напряжение и частота генератора вызова 25 Гц

Напряжение, В

Измерено



Норма

60

Частота, Гц

Измерено



Норма

25 - 30

Условия измерения. Прибор станции (уровень), секция ZuSE, блок 1505, гнездо «75В».

9. Уровень остатков канальных и предгрупповых несущих частот

Частота, кГц

64

68

72

76

80

84

88

92

96

100

104

108

120

Σ

Уровень, дБн

Измерено

I





























II





























Норма

(-62,0) - для УУ; (-68,0) - для ИУУ

Условия измерения. ИУУ, Rн = 150 Ом, секция KUE, блок 4505, гнездо «ПГо».

НЧ окончания Rн = 600 Ом.

10. Уровень контрольной частоты предгруппы в направлении передачи, дБн

Уровень

Рвых

Рвых

Рвых

Измерено

I







II







Норма

-(62 ± 2) - для 84,08 кГц; -(67 ± 2) - для 84,14 кГц

Условия измерения. ИУУ, Rн = 150 Ом, секция KUE, блок 4505, гнездо «ПГо».

Регулировать уровень потенциометром «» блока 4505.

11. Уровни на выходе предгруппы в направлении передачи, дБн

Канал

4

5

6

Уровень ТФ

Измерено

I







II







Норма

-(42,0 ± 1,0)

Уровень вызывной частоты

Измерено

I







II

-





Норма

-(46,3 ± 2,0) - для 3825 Гц; -(48,0 ± 1,0) - для 2100 Гц

Условия измерения. Вход: ТФ Рг = -17,4 дБ, Rг = 600 Ом, Fг = 800 Гц, секция KUE, блок 3016, 3017, 3018. гнездо «НЧ».

Вызывная: «Земля» в гнездо «Выз.» (правые), блок 3016, 3017, 3018.

Выход: УУ, Rн = 150 Ом, секция KUE, блок 4505, гнездо «ПГо».

12. Частотная характеристика тракта передачи предгруппы

Частота, кГц

0,3

0,4

0,6

0,8

1,0

1,3

1,6

1,8

2,1

2,4

2,7

3,0

3,4

Уровень, дБн

Измерено в канале

Рвых

I

4



























ΔР







0



















Рвых

5



























ΔР







0



















Рвых

6



























ΔР







0



















Рвых

II

4



























ΔР







0



















Рвых

5



























ΔР







0



















Рвых

6



























ΔР







0



















Норма ΔР

-2,17

-1,30

-0,61

0

-0,61

-1,30   -2,17

0,61

0,61

Условия измерения. Вход: Рг = -17,4 дБ, Rг = 600 Ом, секция KUE, блок 3016, 3017, 3018. гнездо «НЧ».

Выход: УУ, Rн = 150 Ом, секция KUE, блок 4505, гнездо «ПГо».

ΔР = РвыхF - Рвых(F = 800 Гц).

13. Частотная характеристика остаточного затухания по кольцу

Частота, кГц

0,3

0,4

0,6

0,8

1,0

1,3

1,6

1,8

2,1

2,4

2,7

3,0

3,4

Предел регулирования, дБ

Уровень, дБ

Измерено в канале

Рвых

I

4































ΔР







0























Рвых

5































ΔР







0























Рвых

6































ΔР







0























Рвых

II

4































ΔР







0























Рвых

5































ΔР







0























Рвых

6































ΔР







0























Норма ΔР

3,0

1,74

0,87

0

0,87

1,74

3,10

+4,0

-4,0

-0,87

-0,87

Условия измерения. Вход: Рг = -17,4 дБ, Rг = 600 Ом, секция KUE, блок 3016, 3017, 3018. гнездо «НЧ».

Выход: УУ, Rн = 600 Ом, секция KUE, блок 4505, гнездо «НЧ».

ΔР = Рвых(F = 800 Гц) - РвыхF.

Измерения проводить с использованием измерительного усилителя М 301.

14. Проверка фильтров ДК-2,4/2,7 по передаче

Полоса частот, кГц

пропускания

непропускания

0,3

0,6 ÷ 2,0

2,4

2,7 ÷ 4,0

0,3 ÷ 2,4

2,7 ÷ 3,4

3,4 ÷ 4,0

Уровень, дБ

Измерено в канале

4

I















II















Норма

≥ -2,5

-1,3

-2,5

-1,0

≤ -21,0

-52,0

-35,0

Условия измерения. Вход: Рг = 0 дБ, Rг = 600 Ом, секция 3Р62, блок Т24, гнездо .

Выход: УУ, Rн = 600 Ом, секция 3Р62, блок Т24, гнездо , .

При проверке фильтра Д ограничитель амплитуд отключать.

15. Проверка фильтров ДК-2,4/2,7 по приему

Полоса частот, кГц

пропускания

непропускания

0,3

0,6 ÷ 2,0

2,4

2,7 ÷ 4,0

0,3 ÷ 2,4

2,7 ÷ 3,4

3,4 ÷ 4,0

Уровень, дБ

Измерено в канале

4

I















II















Норма

-2,5

≥ -1,3

≥ -2,5

-1,0

≤ -21,0

≤ -52,0

≤ -35,0

Условия измерения. Вход: Рг = 0 дБ, Rг = 600 Ом, секция 3Р62, блок R24, гнездо ».

Выход: УУ, Rн = 600 Ом, секция 3Р62, блок R24, гнездо , .

16. Проверка ограничителя амплитуд блока Т24

Канал 4

I

II

Уровень, дБ

Измерено





Норма

-(21,5 ± 1,0)

Условия измерения. Вход: Рг = -9,0 дБ, Rг = 600 Ом, F = 800 Гц, секция 3Р62, блок Т24, гнездо .

Выход: УУ, Rн = 600 Ом, секция KUE, блок 3016, гнездо «НЧ».

17. Псофометрический уровень шумов в каналах, дБ

Канал

4

5

6

Уровень

Измерено

собственный

I







по кольцу







собственный

II







по кольцу







Норма по кольцу

-58,0

Условия измерения. УНП-60, Rн = 600 Ом, «ФТЛФ», секция KUE, блок 3016, 3017, 3018, гнездо «НЧ».

Гнездо «НЧ» блоков 3016, 3017, 3018 нагрузить на Rн = 600 Ом.

18. Переходное влияние между каналами по кольцу

Канал влияющий

Уровень, дБ

Измерено в канале, подверженном влиянию

Норма

4

5

6

4

I





(-43,3) - в соседних каналах;

II





5

I





(-56,3) - в других каналах

II





6

I







II





Условия измерения. Вход: Рг = -17,4 дБ, Rг = 600 Ом, F = 800 Гц, секция KUE, гнездо .

Выход: УНП-60, Rн = 600 Ом, «ФТЛФ», гнездо .

19. Проверка НЧ окончаний в направлении передачи

Канал

I

II

4

5

6

4

5

6

Уровень, дБ

Измерено













Норма

-(17,4 ± 0,4)

Условия измерения. Вход: Рг = 0 дБ, Rг = 600 Ом, F = 800 Гц, секция GRRSE, блок 5601, гнездо .

Выход: УУ, Rн = 600 Ом, секция KUE, блок 3016, 3017, 3018, гнездо «НЧ».

20. Проверка НЧ окончаний в направлении приема

Канал

I

II

4

5

6

4

5

6

Уровень, дБ

Измерено













Норма

-(7,0 ± 0,4)

Условия измерения. Вход: Рг = 8,7 дБ, Rг = 600 Ом, F = 800 Гц, секция KUE, блок 3016, 3017, 3018, гнездо .

Выход: УУ, Rн = 600 Ом, секция GRRSE, блок 5601, гнездо .

21. Уровень телефонных сигналов и вызывных частот на выходе станций, дБн

Канал

I

II

4

5

6

4

5

6

Уровень ТФ

Измерено













Норма

11,0 ± 0,5

Уровень вызывной частоты

Измерено













Норма

(5,0 ± 1,0) - для 2100 Гц; (6,7 ± 2,0) - для 3825 Гц

Условия измерения. Вход: ТФ Рг = -17,4 дБ, Rг = 600 Ом, Fг = 800 Гц, секция KUE, блок 3016, 3017, 3018, гн. .

Вызывная: «Земля», гнездо «Выз.» (правые).

Выход: УУ, Rн = 150 Ом, секция PGUE, блок 6005, гн. .

22. Уровень контрольных частот на выходе станции

Частота, кГц

40

80

92

96

136

143

84,08

84,14

I

II

I

II

I

II

I

II

I

II

I

II

I

II

I

II

Уровень, дБн

Измерено

































Норма

-(9,0 ± 0,5)

-(14,0 ± 0,5)

Условия измерения. ИУУ, Rн = 150 Ом, секция PGUE, блок 6005, гн. «».

23. Уровень остатков групповых несущих частот на выходе станции

Частота, кГц

224

368

398

424

425

426

427

I

II

I

II

I

II

I

II

I

II

I

II

I

II

Уровень, дБн

Измерено





























Норма

(-15,0) - для станции А; (-18,0) - для станции Б

Условия измерения. ИУУ, Rн = 150 Ом, секция PGUE, блок 6005, гн. .

24. Характеристика компандера по кольцу

Уровень, дБ

Рвх

-60,0

-58,0

-53,0

-33,0

-13,0

-8,0

Норма

-42,7+2-3

-40,7+2-2

-35,7+1,5-1,5

-15,7+1,5-1,5

4,3

9,3+1,5-1,5

Измерено в канале

I

4













5













6













II

4













5













6













Условия измерения. Вход: Rг = 600 Ом, Fг = 800 Гц, секция GRRSE, блок 5601, выводы Р9 - Р10.

Выход: УУ, Rн = 600 Ом, секция GRRSE, блок 5601, выводы Р6 - Р7.

25. Частотная характеристика группового тракта передачи

Частота, кГц

Fвх

60

64

68

72

76

80

84

88

92

96

100

104

108

Fвых

I



























II



























Уровень, дБн

Измерено

Рвых

I



























ΔР



























Рвых

II



























ΔР



























Норма ΔР

±0,5

Условия измерения. Вход: Рг = -42 дБн, Rг = 150 Ом, секция KUE, блок 4505, гнездо .

Выход: УУ, Rн = 150 Ом, секция PGUE, блок 6005, гнездо .

ΔР = РвыхF - Рвых(F = 84 кГц)

26. Амплитудная характеристика группового тракта передачи

Уровень, дБн

Рвх

-50

-42

-35

-30



















Рвых

I



























Усиление, дБ

S



























Уровень, дБн

Рвых

II



























Усиление, дБ

S



























Условия измерения. Вход: Rг = 150 Ом, F = 84 кГц, секция KUE, блок 4505, гнездо .

Выход: УУ, Rн = 150 Ом, секция PGUE, блок 6005, гнездо .

S = Pвых - Pвх.

27. Частотная характеристика группового тракта приема

Частота, кГц

Fвх

I



























II



























Fвых

60

64

68

72

76

80

84

88

92

96

100

104

108

Уровень, дБ

Измерено

Рвых

I



























ΔР



























Рвых

II



























ΔР



























Норма ΔР

±0,5

Условия измерения. Вход: Рг = -27,0 дБн, Rн = 150 Ом, секция PGUE, блок 6005, гнездо «».

Выход: ИУУ, Rн = 150 Ом, секция KUE, блок 4505, гнездо . АРУ заблокировано, ток термисторов:  = 12 дел.,  = 10 дел., блок 4210,  - выкл.,  - 4 положение.

ΔР = РвыхF - Рвых(F = 84 кГц).

28. Амплитудная характеристика группового тракта приема

Уровень, дБн

Рвх

-40

-30

-20

-15



















Рвых

I



























Усиление, дБ

S



























Уровень, дБн

Рвых

II



























Усиление, дБ

S



























Условия измерения. Вход: Rн = 150 Ом, FсрI = ______ кГц, FсрII = _______ кГц, секция PGUE, блок 6005, гнездо «».

Выход: ИУУ, Rн = 150 Ом, секция KUE, блок 4505, гнездо «»

АРУ заблокировано, ток термисторов:  = 12 дел.,  = 10 дел., блок 4210,  - выкл.,  - 4 положение.

S = Рвых - Рвх.

29. Частотная характеристика группового тракта приема при различных положениях регулируемых элементов

Частота, кГц

Fвх

I



























II



























Fвых

60

64

68

72

76

80

84

88

92

96

100

104

108

Уровень для различных положений регулируемых элементов, дБн

 выкл.

I



























II



























 вкл. 1

I



























II



























 вкл. 2

I



























II



























 вкл. 3

I



























II



























 вкл. 1

I



























II



























 вкл. 2

I



























II



























 вкл. 3

I



























II



























 5 дел.

I



























II



























 19 дел.

I



























II



























 5 дел.

I



























II



























 19 дел.

I



























II



























Условия измерения. Вход: Рг = -27,0 дБн, Rг = 600 Ом, секция PGUE, блок 6005, гнездо «».

Выход: ИУУ, Rн = 150 Ом, секция KUE, блок 4505, гнездо «».

АРУ заблокировано, ток термисторов:  = 12 дел.,  = 10 дел., блок 4210,  - выкл., - 4 положение,  - изменять перемычками блока 4210,  - изменять кнопками «» блока 8709, потенциометры «» блока 2316 в среднем положении; контроль токов осуществлять прибором станции блока 86029. Измерения проводить при изменении одного регулируемого элемента.

30. Уровень телефонных сигналов, контрольных частот и суммарного остатка несущих частот на выходе станции, дБн

Направление передачи

Уровень

в канале

КЧп

КЧн

КЧпг

суммарного остатка несущих частот

1

2

3

4

5

6

7

8

9

10

11

12

I

































II

































Условия измерения. Вход: Рг = -17,4 дБ, Rн = 600 Ом, Fг = 800 Гц, секция KUE, блок 3016, 3017, 3018, гнездо «НЧ».

Выход: УУ, Rн = 75/150 Ом, поле переключений, гнездо «Линия 75  или 150 ». Измерения проводить совместно с аппаратурой УМ-80 ВПВП/НВП. Транзитные каналы измерять в рабочем режиме системы связи.

31. Измерительные приборы

Наименование

Тип

Заводской номер







32. Заключение ___________________________________________________________

___________________________________________________________________________

Аппаратура включена в ________________ эксплуатацию _________________ 19__ г.

___________________________________________________________________________

Измерения производили ___________________________________________________

(должность, подпись, фамилия)

Паспорт проверил ________________________________________________________

(должность, подпись, фамилия)

С-018-88

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

______________________________

(организация,

_______________________________

выполняющая проверку)



_______________________

(предприятие, объект)

_______________________

(наименование ВЛ, фазы ВЛ, кабеля связи)

«__» _____________ 19__ г.

ПАСПОРТ НА СТАНЦИЮ ТН12Н-Е

1. Комплектность и место установки

Станция

Заводской номер

Завод-изготовитель

Дата изготовления

Место и дата установки











2. Линейный спектр частот, кГц

Направление

Частотный план

Положение спектра

ТФ

КЧп

КЧн

КЧпг





























3. Напряжение питания, В

Блок питания

Z612

Z821

Напряжение сети

Измерено









Норма

~(220+22-33)

-(24+8-2,4)

~(220+22-33)

-(24+8-2,4)

Рабочее напряжение

Измерено

прибором станции







выносным прибором







Норма

-(20+0,6-0,6)

8+0,24-0,24

12+0,36-0,36

Пульсация

Измерено







Норма

0,005

≤ 0,025

0,015

Условия измерения. Напряжение сети: вводная гребенка, выводы «~220 В» и «-24 В».

Рабочее напряжение, пульсация: блок Z612, плата сигнализации, гн. «Контр. 1»; блок Z821, гн. «Контр. 8 В», «Контр. 12 В».

4. Уровень несущих, контрольных и вызывных частот

Блок

Частота, кГц

Уровень, дБн

Измерено

Норма

прибором станции

выносным прибором

W611

12





-(10 ± 1,5)

16





20





W612

84





96





108





120





G831

348





G831

516





G831

313





G831

314





G831

315





G831

316





G831

372





G822

40





-(10 ± 0,3)

80





G821

92





143





G821

96





136





G651

84,08





G652

84,14





G641

3,825





G941

2,100





Условия измерения. ИУУ, Rн = ≥ 10 кОм, контрольные гнезда соответствующих блоков.

5. Напряжение генератора вызова 45 Гц, В

Напряжение

Измерено

прибором станции





выносным прибором





Норма

-(12,1+0,2-0,1)

~85 ± 5

Условия измерения. Блок G971 (G961), гн. «Контр.»

6. Частота задающих генераторов, Гц

Частота

Номинальная

4000

84080

84140

3825

2100

Измерено











Отклонение от номинального значения

-

±1

±3

±4

±20

Условия измерения. Контрольные гнезда соответствующих блоков (G781 ÷ G783, G651, G652, G641, G941).

7. Уровень контрольных частот предгруппы в направлении передачи

Частота, кГц

84,08

84,14

Уровень, дБн

Измерено





Норма

-(62,5 ± 0,1)

-(67,5 ± 0,1)

Условия измерения. ИУУ, Rн = 150 Ом, поддон 8, гн. «Вых. ПГ».

8. Уровни на выходе предгруппы в направлении передачи, дБн

Канал

1

2

3

4

5

6

7

8

9

10

11

12

Уровень ТФ

Измерено

























Норма

-(42,5 ± 1,0)

Уровень вызывной частоты

Измерено

























Норма

-(47,5 ± 1,0) - для 3825 Гц (мощного); -(71,5 ± 1,0) - для 3825 Гц (маломощного); -(48,5 ± 1,0) - для 2100 Гц

Условия измерения. Вход: ТФ Рг = -13,0 дБ, Rг = 600 Ом, Fг = 800 Гц, поддон 6 и 7, гн. «4 пр.пер. II».

Вызывная: «Земля» в гн. «Выз. пер. II», поддон 8.

Выход: УУ, Rн = 150 Ом, поддон 8, гн. «Вых. ПГ».

9. Частотная характеристика тракта передачи предгруппы

Частота, кГц

0,3

0,4

0,6

0,8

1,0

1,3

1,6

1,8

2,1

2,4

2,7

3,0

3,4

Уровень, дБн

Измерено в канале

Рвых

1



























Р







0



















Рвых

2



























Р







0



















Рвых

3



























Р







0



















Рвых

4



























Р







0



















Рвых

5



























Р







0



















Рвых

6



























Р







0



















Рвых

7



























Р







0



















Рвых

8



























Р







0



















Рвых

9



























Р







0



















Рвых

10



























Р







0



















Рвых

11



























Р







0



















Рвых

12



























Р









0



















Норма Р

-2,2

-1,3

-0,6

0

-0,6

-1,3

-2,2

+0,6

+0,6

Условия измерения. Вход: Рг = -13 дБ, Rг = 600 Ом, поддон 6 и 7, гнездо «4 пр.пер. II».

Выход: УУ, Rн = 150 Ом, поддон 8, гнездо «Вых. ПГ».

Р = РвыхF - Рвых(F = 800 Гц).

10. Частотная характеристика остаточного затухания по кольцу

Частота, кГц

0,3

0,4

0,6

0,8

1,0

1,3

1,6

1,8

2,1

2,4

2,7

3,0

3,4

Пределы регулирования, дБ

Уровень, дБ

Измерено в канале

Рвых

1































Р































Рвых

2































Р































Рвых

3































Р































Рвых

4































Р































Рвых

5































Р































Рвых

6































Р































Рвых

7































Р































Рвых

8































Р































Рвых

9































Р































Рвых

10































Р































Рвых

11































Р































Рвых

12































Р































Норма ∆Р

3,0

1,7

0,9

0

0,9

1,7

3,0

+4,0

-4,0

-0,9

-0,9

Условия измерения. Вход: Рг = -13 дБ, Rг = 600 Ом, поддон 6 и 7, гнездо «4 пр. пер. II».

Выход: УУ, Rн = 600 Ом, поддон 6 и 7, гнездо «4 пр. прием II»,

Р = Рвых(F = 800 Гц) - РвыхF.

Измерения проводить с использованием измерительного усилителя М711.

11. Проверка НЧ окончаний в направлении передачи

Канал

1

2

3

4

5

6

7

8

9

10

11

12

Уровень, дБ

Измерено

























Норма

-(13 ± 0,5)

Условия измерения. Вход: Рг = 0 дБ, Rг = 600 Ом, F = 800 Гц, поддон 6 и 7, гнездо «2пр (4 пр. прием)».

Выход: УУ, Rн = 600 Ом, поддон 6 и 7, гнездо «4 пр. пер. II».

12. Проверка НЧ окончаний в направлении приема

Канал

1

2

3

4

5

6

7

8

9

10

11

12

Уровень, дБ

Измерено

























Норма

-(7 ± 0,5)

Условия измерения. Вход: Рг = 4,0 дБ, Rг = 600 Ом, F = 800 Гц, поддон 6 и 7, гнездо «4 пр.прием II».

Выход: УУ, Rн = 600 Ом, поддон 8 и 7 гнездо «2пр (4 пр. прием)».

13. Проверка фильтров ДК-2,4 (F 901) по передаче

Полоса частот, кГц

пропускания 0,3 ÷ 3,4

непропускания 0,3 ÷ 3,4

Уровень, дБ

Измерено

1





2





Норма

≥ -2,0

-63,0

Условия измерения. Вход: Рг = -10 дБ, Rг = 600 Ом, поддон 8, гнездо «4 пр. пер. ТФ» и гнездо «4 пр. пер. Тг».

Выход: УУ, Rн = 600 Ом, поддон 8, гнездо «2 пр. пер. Тг/Тф».

14. Проверка фильтров ДК-2,4 (F 902) по приему

Полоса частот, кГц

пропускания 0,3 ÷ 3,4

непропускания 0,3 ÷ 3,4

Уровень, дБ

Измерено

1





2





Норма

-2,0

-63,0

Условия измерения. Вход: Рг = дБ, Rг = 600 Ом, поддон 8, гнездо «2 пр. прием ТГ/ТФ»

Выход: УУ, Rн = 600 Ом, поддон 8, гнездо «4 пр. прием ТФ» и «4 пр. прием Тг».

15. Псофометрический уровень шумов в каналах, дБ

Канал

1

2

3

4

5

6

7

8

9

10

11

12

Уровень

собственный

























по кольцу

























Условия измерения. Вход: Rн = 600 Ом, поддон 6 и 7, гнездо «4 пр. пер. II».

Выход: УНП-60, Rн = 600 Ом, «ФТЛФ, поддон 6 и 7, гнездо «4 пр. прием II».

16. Переходное влияние между каналами по кольцу

Канал влияющий

Уровень, дБ

Измерено в канале, подверженном влиянию

1

2

3

4

5

6

7

8

9

10

11

12

1























2























3























4























5























6























7























8























9























10























11























12























Условия измерения. Вход: Рг = -13 дБ, Rг = 600 Ом, Fг = 800 Гц, поддон 6 и 7, гнездо «4 пр. пер. II».

Выход: УНП-60, Rн = 600 Ом, «ФТЛФ», поддон 6 и 7, гнездо «4 пр. прием II».

17. Амплитудная характеристика компрессора

Уровень, дБ

Норма

Измерено в канале

Рвх

Рвых

1

2

3

4

5

6

7

8

9

10

11

12

-8,0

-(10 ± 1,0)

























-13,0

-13,0

























-33,0

-(23+0,5)

























-68,0

-(35,5+0,5-2,0)

























Условия измерения. Вход: Fг = 800 Гц, Rг = 600 Ом, поддон 6 и 7, гнездо «4 пр. пер. I».

Выход: УУ, Rн = 600 Ом, поддон 6 и 7, гнездо «4 пр. пер. II».

18. Амплитудная характеристика экспандера

Уровень, дБ

Норма

Измерено в канале

Рвх

Рвых

1

2

3

4

5

6

7

8

9

10

11

12

6,5

9+2,0-1,0

























4,0

4,0

























-6,0

-16+2,0-1,0

























-18,5

-41+4,0-1,0

























-21,0

-46-4,0

























Условия измерения. Вход: Fг = 800 Гц, Rг = 600 Ом, поддон 6 и 7, гнездо «4 пр. прием II».

Выход: УУ, Rн = 600 Ом, поддон 6 и 7, гнездо «4 пр. прием I».

19. Частотная характеристика группового тракта передачи

Частота, кГц

Fвх

60

64

68

72

76

80

84

88

92

96

100

104

108

Fвых



























Уровень, дБн

Измерено

Рвых



























Р



























Норма Р

±1,0

Условия измерения. Вход: Рг = -42,5 дБн, Rг = 150 Ом, поддон 9, гнездо «Вх. ГТ».

Выход: УУ, Rг = 75 Ом, Rн = 150 Ом, Rн = 600 Ом, блок W931, W932, гнездо «Ст».

Р = РвыхF - Рвых(F = 84 кГц).

20. Амплитудная характеристика группового тракта передачи

Уровень, дБн

Рвх

-50

-42

-30

-24

-22

-21

-20

-19

-18









Рвых



























Усиление, дБ

S



























Условия измерения. Вход: Fг = 84,0 кГц, Rг = 150 Ом, поддон 9, гнездо «Вх. ГТ».

Выход: УУ, Rн = 75 Ом, Rн = 150 Ом, Rн = 600 Ом, блок W931, W932, гнездо «Ст».

S = Pвых - Pвх.

21. Уровень контрольных частот на выходе станции

Частота, кГц

40

80

92

96

136

143

84,08

84,14

Уровень, дБн

Измерено

















Норма

(-10) - для Rн = 75 Ом, (-7) - для Rн = 150 Ом, (-1) - для Rн = 600 Ом

-(15 ± 0,1) - для Rн = 75 Ом,

-(12 ± 0,1) - для Rн = 150 Ом,

-(6 ± 0,1) - для Rн = 600 Ом

Условия измерения. ИУУ, Rн = 75 Ом, Rн = 150 Ом, Rн = 600 Ом, блок W931, W932, гнездо «Ст».

22. Уровень телефонных сигналов, вызывных частот и суммарного остатка несущих частот на выходе станции, дБн

Канал

1

2

3

4

5

6

7

8

9

10

11

12

Уровень ТФ

Измерено

























Норма

(10 ± 1) - для Rн = 75 Ом; (13 ± 1) - для Rн = 150 Ом; (19 ± 1) - для Rн = 600 Ом

Уровень вызывной частоты

Измерено



















Норма

(5) - для Rн = 75 Ом, (8) - для Rн = 150 Ом, (14) - для Rн = 600 Ом (мощного); (-19) - для Rн = 75 Ом, (-16) - для Rн = 150 Ом, (-10) - для Rн = 600 Ом (маломощного), для 3825 Гц; (4) - для Rн = 75 Ом, (7) - для Rн = 150 Ом, (13) - для Rн = 600 Ом - для 2100 Гц

Уровень суммарного остатка несущих частот

Измерено



Норма

(≤ -10) - для Rн = 75 Ом; ( -7) - для Rн = 150 Ом; (-1) - для = 600 Ом

Условия измерения. Вход: Рг = -13 дБ, Rг = 600 Ом, поддон 6 и 7, гнездо «4 пр. пер. II».

Вызывная: «Земля», поддон 8, гнездо «Выз. пер. II».

Выход: УУ, Rн = 75 Ом, Rн = 150 Ом, Rн = 600 Ом, блок W931, W932, гнездо «Ст».

23. Измерительные приборы

Наименование

Тип

Заводской номер







24. Заключение ___________________________________________________________

___________________________________________________________________________

Аппаратура включена в ________________ эксплуатацию _________________ 19__ г.

___________________________________________________________________________

Измерения производили ___________________________________________________

(должность, подпись, фамилия)

Паспорт проверил ________________________________________________________

(должность, подпись, фамилия)

С-019-88

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

__________________________________

(организация,

__________________________________

выполняющая проверку)



____________________________

(предприятие, объект)

____________________________

(наименование ВЛ, фазы ВЛ, кабеля связи)

«___» _____________ 19__ г.

ПАСПОРТ НА СТАНЦИЮ 3-12 Ф/О-ЦТ, 3-12 Ф/О-ДПТ

1. Комплектность и место установки

Станция

Заводской номер

Завод-изготовитель

Дата изготовления

Место и дата установки











2. Линейный спектр частот, кГц

Аппаратура

Направление

Частотный план

Положение спектра

ТФ

КЧп

КЧн

КЧпг

3-12 Ф/О-ЦТ, 3-12 Ф/О-ДПТ

Передача













Прием











МПУ-12

Передача

-











Прием











3. Напряжение сети, В

Напряжение сети

Измерено

прибором станции





выносным прибором

Норма



~(220+22-44)

-(24+4,8-2,4)

Условия измерения. Прибор станции: секция ZE, блок 85001, гнездо «Сеть 220» и «Бат. 24 В-». Выносной прибор: поле переключений станции.

4. Напряжение питания, В

Блок питания

Е-18 - RT

Е-18 - RT (УМ-80)

Е-18 - RO

Напряжение питания

Измерено

прибором станции







выносным прибором







Норма

-(24 ± 0,5)

-(36 ± 0,75)

Пульсация

Измерено







Норма

≤ 0,005

Условия измерения. Прибор станции: секция ZE, блок 85001, гнездо «В: 24 В», «В: 36 В-».

Выносной прибор: блок питания, гнездо «М».

5. Уровень канальных предгрупповых несущих, контрольных и вызывных частот

Частота, кГц

12

16

20

84

96

108

120

84,08

84,14

3,825

2,1

Уровень, дБ

Измерено























Норма

-(34,8 ± 1,0)  -(34,8 ± 0,5)

Условия измерения. Прибор станции, Rн = 75 Ом, секция ZE, блок генерирования частоты, гнездо «М».

6. Уровень линейных контрольных частот

Частота, кГц

40

80

92

96

136

143

Уровень, дБ

Измерено













Норма

-(34,8 ± 0,5)

Условия измерения. Прибор станции, Rн = 75 Ом, секция PGUE, блок 2416, 24017, гнездо «М».

7. Напряжение групповых несущих частот

Частота, кГц

224

392

368

424

425

426

427

Напряжение, В

Измерено















Норма

1,2 ÷ 1,75

Условия измерения. Осциллограф, секция PGUE, блок несущей частоты, выводы Р3Р4, Р5Р6, Р19Р20.

8. Частота задающих генераторов, Гц

Частота

Измерено







Норма

84080 ± 1,0

84140 ± 1,0

3825 ± 1,0

Условия измерения. Секция , блок генерирования частоты, выводы Р20, Р22.

9. Напряжение и частота генератора вызова 25 Гц

Напряжение, В

Измерено







Норма

60

Частота, Гц

Измерено







Норма

25 - 30

Условия измерения. Прибор станции, секция ZuSE, блок 1505, гнездо «75 В».

10. Уровень остатков канальных и предгрупповых несущих частот

Частота, кГц

64

68

72

76

80

84

88

92

96

100

104

108

120

Σ

Уровень, дБн

Измерено





























Норма

≤ (-68)      - ИУУ ≤ (-62)      - УУ

Условия измерения. ИУУ, Rн = 150 Ом; секция KUE, блок 4505, гнездо . НЧ окончания Rн = 600 Ом.

11. Уровень контрольной частоты предгруппы в направлении передачи, дБн

Уровень

+∆Рвых

Рвых

-∆Рвых

Измерено







Норма

-(62 ± 2) - для 84,08 кГц; -(67 ± 2) - для 84,14 кГц

Условия измерения. ИУУ, Rн = 150 Ом; секция KUE, блок 4505, гнездо . Регулировать уровень потенциометром «» блока 4505.

12. Уровни на выходе предгруппы в направлении передачи, дБн

Канал

1

2

3

4

5

6

7

8

9

10

11

12

Уровень ТФ

Измерено

























Норма

-(42 ± 1)

Уровень вызывной частоты

Измерено

























Норма

-(46,3 ± 2,0) - для 3825 Гц; -(48,0 ± 1,0) - для 2100 Гц

Условия измерения. Вход: ТФ = -17,4 дБ, Rг = 600 Ом, Fг = 800 Гц, секция KUE, блок 3016, 3017, 3018, гнездо .

Вызывная: «Земля» в гнездо «Выз» (правые), блок 3016, 3017, 3018.

Выход: УУ, Rн = 150 Ом, секция KUE, блок 4505, гнездо .

13. Частотная характеристика тракта передачи предгруппы

Частота, кГц

0,3

0,4

0,6

0,8

1,0

1,3

1,6

1,8

2,1

2,4

2,7

3,0

3,4

Уровень, дБн

Измерено в канале

Рвых

1



























Р







0



















Рвых

2



























Р







0



















Рвых

3



























Р







0



















Рвых

4



























Р







0



















Рвых

5



























Р







0



















Рвых

6



























Р







0



















Рвых

7



























Р







0



















Рвых

8



























Р







0



















Рвых

9



























Р







0



















Рвых

10



























Р







0



















Рвых

11



























Р







0



















Рвых

12



























Р







0



















Норма ∆Р

-2,17

-1,30

-0,61

0

-0,61

-1,30

-2,17

0,61

0,61

Условия измерения. Вход: Рг = -17,4 дБ, Rг = 600 Ом, секция KUE, блок 3016, 3017, 3018, гнездо .

Выход: УУ, Rн = 150 Ом, секция KUE, блок 4505, гнездо .

Р = РвыхF - Рвых(F = 800 Гц).

14. Частотная характеристика остаточного затухания по кольцу

Частота, кГц

0,3

0,4

0,6

0,8

1,0

1,3

1,6

1,8

2,1

2,4

2,7

3,0

3,4

Пределы регулирования, дБ

Уровень, дБ

Измерено в канале

Рвых

1































Р







0























Рвых

2































Р







0























Рвых

3































Р







0























Рвых

4































Р







0























Рвых

5































Р







0























Рвых

6































Р







0























Рвых

7































Р







0























Рвых

8































Р







0























Рвых

9































Р







0























Рвых

10































Р







0























Рвых

11































Р







0























Рвых

12































Р







0























Норма ∆P

3,10

1,74

0,87

0

-0,87

1,74

3,10

+4,0

-4,0

-0,87

-0,87

Условия измерения. Вход: Рг = -17,4 дБ, Rг = 600 Ом, секция KUE, блок 3016, 3017, 3018, гнездо .

Выход: УУ, Rн = 600 Ом, секция KUE, блок 3016, 3017, 3018, гнездо «НЧ».

Р = Рвых(F = 800 Гц) - РвыхF.

Измерения проводить с использованием измерительного усилителя MS301.

15. Проверка фильтров ДК-2,4/2,7 по передаче

Полоса частот, кГц

пропускания

непропускания

0,3

0,6 ÷ 2,0

2,4

2,7 ÷ 4,0

0,3 ÷ 2,4

2,7 ÷ 3,4

3,4 ÷ 4,0

Уровень, дБ

Измерено в канале

4















7















10















Норма

-2,5

-1,3

-2,5

≥ -1,0

£ -21,0

≤ -52,0

-35,0

Условия измерения. Вход: Рг = 0 дБ, Rг = 600 Ом, секция 3Р62, блок R24, гнездо .

Выход: УУ, Rн = 600 Ом, секция 3Р62, блок Т24, гнездо , .

При проверке фильтра Д ограничитель амплитуд отключать.

16. Проверка фильтров ДК-2,4/2,7 по приему

Полоса частот, кГц

пропускания

непропускания

0,3

0,6 ÷ 2,0

2,4

2,7 ÷ 4,0

0,3 ÷ 2,4

2,7 ÷ 3,4

3,4 ÷ 4,0

Уровень, дБ

Измерено в канале

4















7















10















Норма

-2,5

-1,3

-2,5

≥ -1,0

-21,0

-52,0

-35,0

Условия измерения. Вход: Рг = 0 дБ, Rг = 600 Ом, секция 3Р62, блок R24, гнездо .

Выход: УУ, Rн = 600 Ом, секция 3Р62, блок R24, гнездо , .

17. Проверка ограничителя амплитуд блока Т24

Канал

4

7

10

Уровень, дБ

Измерено







Норма

-(21,5 ± 1,0)

Условия измерения. Вход: Pг = -9,0 дБ, Rг = 600 Ом, Fг = 800 Гц, секция 3Р62, блок Т24, гнездо . Выход: УУ, Rн = 600 Ом, секция KUE, блок 3016, гнездо .

18. Псофометрический уровень шумов в каналах, дБ

Канал

1

2

3

4

5

6

7

8

9

10

11

12

Уровень

Измерено

собственный

























по кольцу

























норма по кольцу

-58,0

Условия измерения. УНП-60, Rн = 600 Ом, «ФТЛФ», секция KUE, блок 3016, 3017, 3018, гнездо «НЧ».

Гнездо  блоков 3016, 3017, 3018 нагрузить на Rн = 600 Ом.

19. Переходное влияние между каналами по кольцу

Канал влияющий

Уровень, дБ

Измерено в канале, подверженном влиянию

Норма

1

2

3

4

5

6

7

8

9

10

11

12

1























(-43,3) - в соседних каналах;

(-56,3) - в других каналах

2























3























4























5























6























7























8























9























10























11























12























Условия измерения. Вход: Рг = -17,4 дБ, Rг = 600 Ом, F = 800 Гц, секция KUE, блок 3016, 3017, 3018, гнездо .

Выход: УНП-60, Rн = 600 Ом, «ФТЛФ», гнездо «НЧ».

20. Проверка НЧ окончаний в направлении передачи

Канал

1

2

3

4

5

6

7

8

9

10

11

12

Уровень, дБ

Измерено

























Норма

-(17,4 ± 0,4)

Условия измерения. Вход: Рг = 0 дБ, Rг = 600 Ом, F = 800 Гц, секция GRRSE, блок 5601, гнездо .

Выход: УУ, Rн = 600 Ом, секция KUE, блок 3016, 3017, 3018, гнездо .

21. Проверка НЧ окончаний в направлении приема

Канал

1

2

3

4

5

6

7

8

9

10

11

12

Уровень, дБ

Измерено

























Норма

-(7,0 ± 0,4)

Условия измерения. Вход: Рг = 8,7 дБ, Rг = 600 Ом, F = 800 Гц, секция KUE, блок 3016, 3017, 3018, гнездо .

Выход: УУ, Rн = 600 Ом, секция GRRSE, блок 5601, гнездо .

22. Характеристика компандера по кольцу

Уровень, дБ

Рвх

-60,0

-58,0

-53,0

-33,0

-13,0

-8,0

Норма

-42,7+2-3

-40,7+2-2

-35,7+1,5-1,5

-15,7+1,5-1,5

4,3

9,3+1,5-1,5

Измерено в канале

1













2













3













4













5













6













7













8













9













10













11













12













Условия измерения. Вход: Rг = 600 Ом, F = 800 Гц, секция GRRSE, блок 5601, выводы Р9 - Р10.

Выход: УУ, Rн = 600 Ом, секция GRRSE, блок 5601, выводы Р6 - Р7.

23. Уровень телефонных сигналов и вызывных частот на выходе станции, дБн

Канал

1

2

3

4

5

6

7

8

9

10

11

12

Уровень ТФ

Измерено

























Норма

11,0 ± 0,5

Уровень вызывной частоты

Измерено

























Норма

(5,0 ± 1,0) - для 2100 Гц; (6,7 ± 2,0) - для 3825 Гц

Условия измерения. Вход: ТФ Рг = -17,4 дБ, Rг = 600 Ом, F = 800 Гц, секция KUE, блок 3016, 3017, 3018, гнездо .

Вызывная: «Земля», гнездо «Выз» (правые).

Выход: УУ, Rн = 150 Ом, секция PGUE, блок 6005, гнездо .

24. Уровень контрольных частот на выходе станции

Частота, кГц

40

80

92

96

136

143

84,08

84,14

Уровень, дБн

Измерено

















Норма

-(9,0 ± 0,5)

-(14,0 ± 0,5)

Условия измерения. ИУУ, Rн = 150 Ом, секция PGUE, блок 6005, гнездо «».

25. Уровень остатков групповых несущих частот на выходе станции

Частота, кГц

224

368

392

424

425

426

427

Уровень, дБн

Измерено















Норма

(-15,0) - для станции А; (-18,0) - для станции Б

Условия измерения. ИУУ, Rн = 150 Ом, секция PGUE, блок 6005, гнездо «».

26. Амплитудная характеристика группового тракта передачи

Уровень, дБн

Рвх

-50

-42

-35

-30













Рвых





















Усиление, дБ

S





















Условия измерения. Вход: Rг = 150 Ом, F = 84 кГц, секция KUE, блок 4505, гнездо .

Выход: УУ, Rн = 150 Ом, секция PGUE, блок 6005, гнездо .

S = Рвых - Рвх.

27. Частотная характеристика группового тракта передачи

Частота, кГц

Fвх

60

64

68

72

76

80

84

88

92

96

100

104

108

Fвых



























Уровень, дБн

Измерено

Рвых



























Р



























Норма ∆Р

±0,5

Условия измерения. Вход: Рг = -42,0 дБн, Rг = 150 Ом, секция KUE, блок 4505, гнездо .

Выход: УУ, Rн = 150 Ом, секция PGUE, блок 6005, гнездо .

Р = РвыхF - Рвых(F = 84 кГц).

28. Амплитудная характеристика группового тракта приема

Уровень, дБн

Рвх

-40

-30

-25

-20

-15











Рвых





















Усиление, дБ

S





















Условия измерения. Вход: Rг = 150 Ом, Fср = ______ кГц, секция PGUE, блок 6005, гнездо .

Выход: ИУУ, Rн = 150 Ом, секция KUE, блок 4505, гнездо , АРУ заблокировано, ток термисторов:  = 12 дел.,  = 10 дел., блок 4210,  - выкл.,  - 4 положение.

29. Частотная характеристика группового тракта приема

Частота, кГц

Fвх



























Fвых

60

64

68

72

76

80

84

88

92

96

100

104

108

Уровень, дБн

Измерено

Рвых



























Р



























Норма ∆Р

±0,5

Условия измерения. Вход: Рг = -27 дБн, Rг = 150 Ом, секция PGUE, блок 6005, гнездо .

Выход: ИУУ, Rн = 150 Ом, секция KUE, блок 4505, гнездо , АРУ заблокировано, ток термисторов  = 12 дел.,  = 10 дел., блок 4210,  - выкл.,  - 4 положение.

Р = РвыхF - Рвых(F = 84 кГц).

30. Частотная характеристика группового тракта приема при различных положениях регулируемых элементов

Частота, кГц

Fвх



























Fвых

60

64

68

72

76

80

84

88

92

96

100

104

108

Уровень для различных положений регулируемых элементов, дБн

 выкл.





























 вкл. 1





























 вкл. 2





























 вкл. 3





























 вкл. 1





























 вкл. 2





























 вкл. 3





























 5 дел.





























 19 дел.





























 5 дел.





























 19 дел.





























Условия измерения. Вход: Рг = -28 дБн, Rг = 150 Ом, секция PGUE, блок 6005, гнездо «».

Выход: ИУУ, Rн = 150 Ом, секция KUE, блок 4505, гнездо , АРУ заблокировано, ток термисторов:  = 12 дел.,  = 10 дел., блок 4210,  - выкл.,  - 4 положение.

 - изменять перемычками блока 4210,  - изменять кнопками «» блока 8709, потенциометры «» блока 2316 в среднем положении, контроль токов осуществлять прибором станции блока 86029.

Измерения проводить при изменении одного регулируемого элемента.

31. Уровень несущих частот МПУ-12

Блок

Показание стрелки прибора в гнезде «М»

0

1

2

3

4

5

Е-10













Е-13 - SZ

-







-

-

Е-13 - LS

-









-

Е-13 - LS

-









-

Условия измерения. Прибор станции - блок Е16 - RP, гнездо «MS». Стрелка прибора должна быть в зеленом (З) или синем (С) секторах в соответствии с маркировкой на измерительных гнездах блоков.

32. Амплитудная характеристика группового тракта передачи станции с МПУ-12

Уровень, дБн

Рвх

-60

-42

-30

-25

-24

-23

-22

-21

-20







Рвых

























Усиление, дБ

S

























Условия измерения. Вход: Rг = 150 Ом, F = 84 кГц, секция KUE, блок 4505, гнездо .

Выход: УУ, Rн = 75 Ом, поле переключений, гнездо .

S = Рвых - Рвх.

33. Частотная характеристика группового тракта передачи станции с МПУ-12

Частота, кГц

Fвх

60

64

68

72

76

80

84

88

92

96

100

104

108

Fвых



























Уровень, дБн

Измерено

Рвых



























Р



























Норма ∆Р

±0,75;                                                         -1,00

Условия измерения. Вход: Рг = -42 дБн, Rг = 150 Ом, секция KUE, блок 4505, гнездо .

Выход: УУ, Rн = 75 Ом, поле переключений, гнездо

Р = РвыхF - Рвых(F = 84 кГц)

34. Амплитудная характеристика усилителя УМ-80

Уровень, дБн

Рвх























Рвых























Усиление, дБ

S























Условия измерения. Вход: Rг = 75 Ом, Fср = ____ кГц, поле переключений, гнездо .

Выход: УУ, Rн = 75/150 Ом, поле переключений, гнездо «Линия 75 или 150».

Вход Д-144 нагрузить на 75 Ом.

S = Рвых - Рвх

35. Амплитудная характеристика группового тракта передачи станции с МПУ-12 и УМ-80

Уровень, дБн

Рвх

-50

-42

-30

-27

-26

-25

-24

-23

-22

-21





Рвых

























Усиление, дБ

S

























Условия измерения. Вход: Rг = 150 Ом, F = 84 кГц, секция KUE, блок 4505, гнездо .

Выход: УУ, Rн = 75/150 Ом, поле переключений, гнездо «Линия 75 или 150».

S = Рвых - Рвх

36. Частотная характеристика группового тракта передача станция с МПУ-12 и УМ-80

Частота, кГц

Fвх

60

64

68

72

78

80

84

88

92

96

100

104

108

Fвых



























Уровень, дБн

Измерено

Рвых



























Р



























Норма Р

+1,25;                                                   -1,50

Условия измерения. Вход: Рг = -42 дБн, Rг = 150 Ом, секция KUE, блок 4505, гнездо

Выход: УУ, Rн = 75/150 Ом, поле переключений, гнездо «Линия 75 или 150».

Р = РвыхF - Рвых(F = 84 кГц)

37. Амплитудная характеристика тракта приема МПУ-12

Уровень, дБн

Рвх

-40

-30

-20

-10

0

2

4

6

7

8

9

10

Рвых

























Усиление, дБ

S

























Условия измерения. Вход: Rг = 75 Ом, Fср = ______ кГц, поле переключений, гнездо «Линия 75».

Выход: УУ. Rн = 75 Ом, поле переключений, гнездо  прием.

S = Рвых - Рвх

38. Частотная характеристика тракта приема МПУ-12

Частота, кГц

Fвх



























Fвых



























Уровень, дБн

Измерено

Рвых



























Р



























Норма Р

+1,25;                                                  -1,50

Условия измерения. Вход: Рг = -20 дБн, Rг = 75 Ом, поле переключений, гнездо «Линия 75 Ом».

Выход: УУ, Rн = 75 Ом, поле переключений, гнездо  прием.

В блоке Е51-KS удлинители отключить.

Р = РвыхF - Рвых(Fср = _____ кГц).

39. Уровень телефонных сигналов, контрольных частот и суммарного остатка несущих частот на выходе станции с МПУ-12 и УМ-80, дБн

Уровень

в канале

КЧп

КЧн

КЧпг

суммарного остатка несущих частот

1

2

3

4

5

6

7

8

9

10

11

12

































Условия измерения. Вход: Рг = -17,4 дБ, Rг = 600 Ом, F = 800 Гц, секция KUE, блок 3016, 3017, 3018, гнездо .

Выход: УУ, Rн = 75/150 Ом, поле переключений, гнездо «Линия 75 или 150».

40. Измерительные приборы

Наименование

Тип

Заводской номер







41. Заключение ___________________________________________________________

___________________________________________________________________________

Аппаратура включена в ____________ эксплуатацию_____________________ 19__ г.

___________________________________________________________________________

Измерения производили ___________________________________________________

(должность, подпись, фамилия)

Паспорт проверил ________________________________________________________

(должность, подпись, фамилия)

С-020-88

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

______________________________

(организация,

_______________________________

выполняющая проверку)



_______________________

(предприятие, объект)

_______________________

(наименование ВЛ, фазы ВЛ, кабеля связи)

«___» ___________ 19__ г.

ПАСПОРТ НА АППАРАТУРУ ТЕЛЕМЕХАНИКИ МКТ-2

Модель

Заводской номер

Дата изготовления

Место установки

Завод-изготовитель











Объем передаваемой информации (модификация):

ТИ _____________; ТС ________________.

Задействованная емкость: ТИ _______________; ТС _________________.

Вид каналов телемеханики: _________________________________________________

___________________________________________________________________________

1. Состояние аппаратов

КП

ПУ

1.1. Механический монтаж





1.2. Электрический монтаж:





внутри блоков





между блоками





внешний





1.3. Изоляция монтажа, МОм, не ниже:





общая часть





цепи питания





линейные цепи





внешние цепи





2. Сопряжение устройства с каналами телемеханики

2.1. Скорость передачи _______ Бод.

2.2. Напряжение сигнала на выходе передатчика аппарата КП _______ В.

2.3. Напряжение сигнала на входе приемника аппарата ПУ _______ В.

2.4. Чувствительность приемного линейного узла аппарата ПУ ________ В.

2.5. Искажение длительности входного сигнала __________ %.

2.6. Проверка работоспособности аппарата ПУ при уменьшении входного сигнала в два раза __________________________________________________________________

___________________________________________________________________________

3. Режимы блоков питания

Uпит = _______ В

КП

Тип блока

Гнезда блока

Uном, В

Uизм, В

Примечание

БП2 № 2

2,1

12





3,4

6



БП1 № 6

2,1

24



3,4

6



БП2 № 8

2,1

12



3,4

6,5



БП2 № 10

2,1

12



3,4

6,5



БП2 № 12

2,1

12



3,4

6,5



ПУ

ПУ1-1

БП1 № 2

2,1

24



3,4

6



БП2 № 4

2,1

12



3,4

6



БП1 № 10

2,1

24



3,4

6



БП1 № 14

2,1

24



ПУ1-2

3,4

6



БП1 № 2

2,1

24



3,4

6



БП1 № 6

2,1

24



3,4

6



БП1 № 10

2,1

24



3,4

6



БП1 № 14

2,1

24



3,4

6



4. Режимы функциональных узлов

4.1. Полукомплект КП

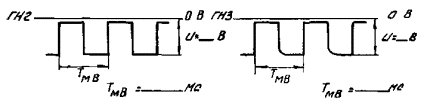

Генератор тактовых импульсов

БЛ-1

2 ИНВ

ГН-2; ГН-3

Синхронизация осциллографа внутренняя от «+»

f = _____ Гц                                                                                       Скорость ___________________ Бод

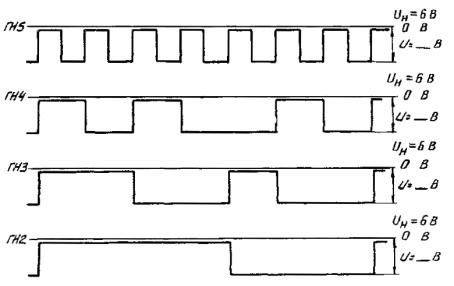

Распределитель тактовых импульсов

БЛ-1

ЗСД-1

ГН5; ГН4; ГН3; ГН2

Синхронизация осциллографа внешняя от «+», ГН 2; ЗСД-1; БЛ-1

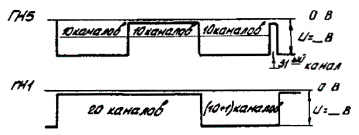

Счетчик распределителя каналов

БЛ-2

15ТЛ-1

ГН5; ГН1

Синхронизация осциллографа внешняя от «+», Гс 1-го подцикла

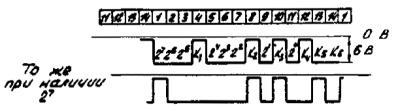

Регистр сдвига (при вынутом ВХИ или Д4)

БЛ-1

15УС-6

ГН2

Синхронизация осциллографа внешняя от «+», Гс любого подцикла

Регистр сдвига в подцикле ТС при вставленном Д4 при отсутствии информации

БЛ-1

7РС

ГН2

Синхронизация осциллографа внешняя от «+», Гс любого подцикла ТС

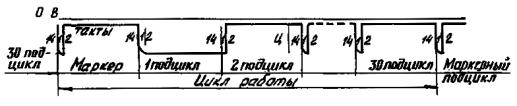

Маркерный сигнал

БЛ-1

7РС

ГН2

Синхронизация осциллографа внешняя от «+», Гс 31-го подцикла

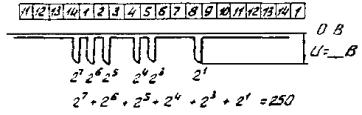

Аналого-цифровой преобразователь

БЛ-2

7Н0

 зажим В1 разъема 9С

Синхронизация осциллографа внешняя от «+», Гс подцикла ТИ

Uст.н.о = ____________________ В

Нуль-орган при Iвх = 5 мА (на подцикле ТИ)

БЛ-2

9ТЛ

ГН5

Синхронизация осциллографа внешняя от «+», Гс подцикла ТИ

4.2. Полукомплект ПУ

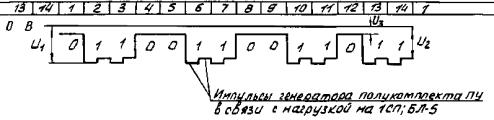

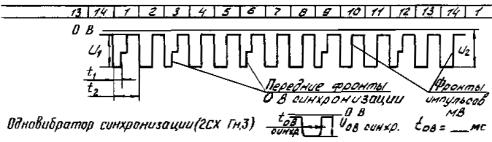

Узел синхронизации

БЛ-3

ЗИНВ

Гн. 3

№ 1

Синхронизация осциллографа ПЕР., ВНУТР., от «+»

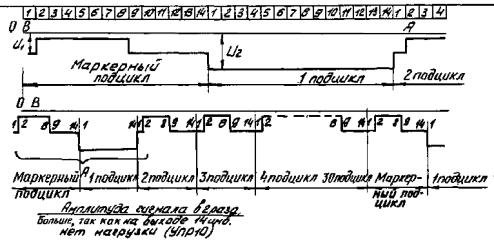

Регистр сдвига (прием маркерного сигнала ИПЛр)

БЛ-3

10ТЛ-1

Гн. 1

№ 2

Синхронизация осциллографа ЖД, ВНЕШ., от «+»,

Гс 31-го маркерного цикла

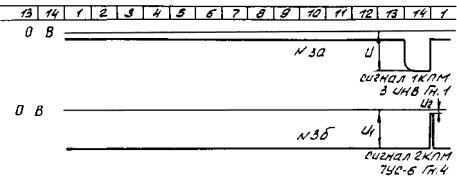

Узел фиксации маркерного сигнала

БЛ-3

ЗИНВ. 7УС-6

Гн. 1

Гн. 4

№ 3а

№ 3б

Синхронизация, как в № 2

Мощный усилитель тактовых импульсов

БЛ-6

7УС-6

Гн. 2

№ 4

Синхронизация, как в № 2

Примечание. В субблоке ВС-4 (разъем 18)

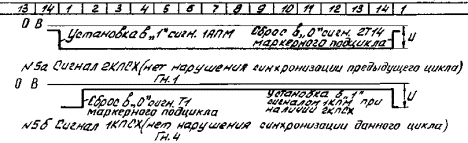

Узел контроля синхронизации

БЛ-4

10ТЛ-1

Гн. 1

Гн. 4

№ 5а

№ 5б

Синхронизация, как в № 2

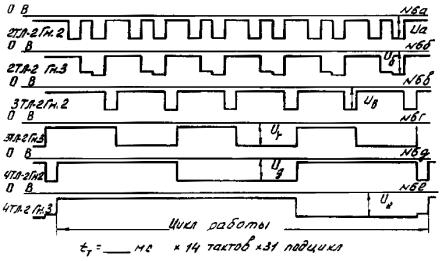

Распределитель каналов

БЛ-4

2ТЛ-2

3ТЛ-2

4ТЛ-2

Гн. 2

Гн. 3

6а ÷ № 6е

Синхронизация, как в № 2

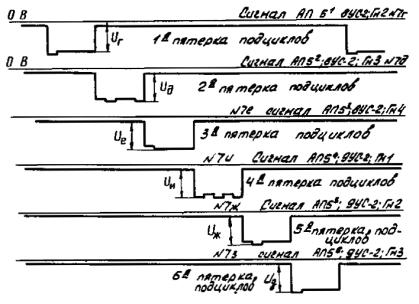

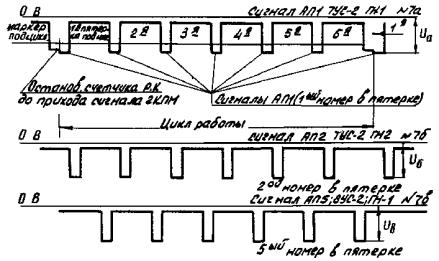

Усилители распределителя каналов

БЛ-4

7 ÷ 9УС

Гн. 1 ÷ 4

№ 7а ÷ 3

Синхронизация, как в № 2

Сигналы АП3 (7УС-2 Гн. 3) и АПЧ (7УС-8 Гн. 4) располагаются последовательно во время между АП2 и АП5.

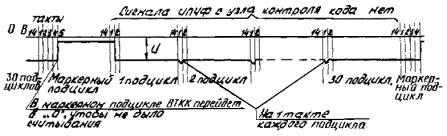

Выходной триггер контроля кода (ВТКК) сигнал КП4

БЛ-4

10ТЛ

Гн. 5

№ 8

Синхронизация, как в № 2

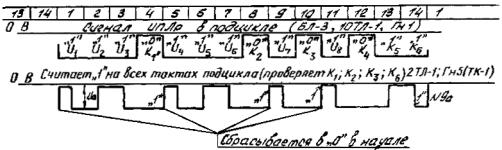

Узел контроля кода (сигнал ИПЧФ)

БК-2

2ТЛ-1

Гн. 5; 1; 4

№ 9а ÷ в

Синхронизация осциллографа ЖД, ВНЕШ. от «+» Гс любого информационного канала

Во второй половине 4, 8, 10 и 14 тактов происходит считывание с данного КТ на выходной ТКК (через 3ДФ-2; 2 В), так как данный ТК в эти моменты в «1» (ИПЧФ нет), то и выходной ТКК остается в «1».

Узел разрешения считывания (сигнал 2КПС)

БЛ-4

13ТЛ-1

Гн. 5

10

Синхронизация, как в № 2

Усилитель разрешения считывания (1КПС)

БЛ-4

14ИНВ

Гн. 3

11

Синхронизация, как в № 2

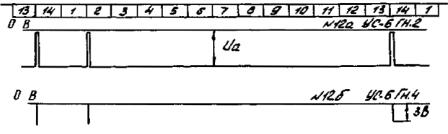

Узел обнаружения неисправности выходных элементов

БК-2

11УС-6

Гн. 2

Гн. 4

№ 12

Синхронизация, как в № 2

Для нормальной работы узла обнаружения неисправности выходных элементов в субблоке КВЭ R17 установлен таким, чтобы Uсиг на выходе УС-6; Гн. 4 равнялось 3 В. Одновременно сигналы на шинках КВЭ (ИПП и ИПИ) на уровне «1» должны быть не ниже 4 В.

5. Снятие характеристики работы АЦП и ЦАП

Кванты на выходе АЦП

Ток входа в квант

Ток выхода из кванта

Погрешность преобразования, %

мА

дел.

мА

дел.

0











50





















100





















150





















200





















250





















Максимальная погрешность преобразования _________ %.

Примечания: 1. Для реверсивных параметров ТИ отрицательным значениям тока соответствуют кванты в диапазоне от 0 до 125. 2. Измеряются токи при входе в указанные в таблице значения квантов снизу и сверху, а также токи выхода из них вверх и вниз. Например, при переходе из 49 и 51 кванта в 50 квантов и при выходе из 50 квантов в 49 и 51.

Кванты на входе ЦАП













Ток на выходе канала ТИ

дел.













мА













Максимальная погрешность преобразования __________ %.

6. Пределы синхронизации частоты тактовых генераторов, не менее -________ %, +________ %.

7. Работа устройства в аварийном состоянии:

7.1. Перерыв питания аппарата КП ________________________________________

7.2. Перерыв питания аппарата ПУ ________________________________________

7.3. Обрыв канала связи _________________________________________________

7.4. Сигнал из канала связи на уровне чувствительности ______________________

______________________________________________________________________

7.5. Рассинхронизация устройства по тактам ________________________________

7.6. Рассинхронизация устройства по каналам _______________________________

8. Работа устройства при изменении напряжения питания (220 В) на +10 % и -15 %:

8.1. Поведение контрольных и защитных узлов аппарата КП __________________

___________________________________________________________________________

8.2. Поведение контрольных и защитных узлов аппарата ПУ __________________

___________________________________________________________________________

8.3. Синхронизация аппаратов ПУ и КП ____________________________________

8.4. Дополнительная погрешность телепередачи телеизмерений не превышает ____ %.

9. Проверка прохождения телесигналов от датчиков ТС до схем воспроизведения ___

___________________________________________________________________________

10. Проверка прохождения задействованных телеизмерений от датчиков ТИ до схем воспроизведения ____________________________________________________________

___________________________________________________________________________

Погрешность телепередачи телеизмерений не превышает ___________ %.

11. Дефекты, устраненные во время проверки

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

12. Измерительные приборы

Наименование

Тип

Заводской номер







13. Заключение ___________________________________________________________

___________________________________________________________________________

Аппаратура включена в ___________________ эксплуатацию ______________19__ г.

Измерения производили ___________________________________________________

(должность, подпись, фамилия)

Паспорт проверил _________________________________________________________

(должность, подпись, фамилия)

Примечания: 1. При работе аппарата КП на два аппарата ПУ желательно выполнять проверку всего комплекса одновременно. 2. Снятие характеристики АЦП с измерением токов входа в квант и выхода из кванта производится только для одного канала ТИ. По остальным каналам выполняется измерение токов при соответствующих значениях квантов. Результаты измерений фиксируются в отдельной таблице. 3. При работе аппарата КП на канальный адаптер телекомплексов других типов на ПУ производятся измерения сигналов сопряжения с каналами связи и проверяется прохождение информации до соответствующих ячеек памяти или выходных узлов.

С-021-88

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

______________________________

(организация,

_______________________________

выполняющая проверку)



_____________________________

(предприятие, объект)

_____________________________

(наименование ВЛ, фазы ВЛ, кабеля связи)

«___» ___________ 19__ г.

ПАСПОРТ НА УСТРОЙСТВА КОМПЛЕКСА ТЕЛЕМЕХАНИКИ ТМ-120-1М

1. Паспортные данные устройств комплекса

Состав аппаратуры

Тип устройства

Заводской номер

Год выпуска

Место установки

УП-ПУ









ЛУВИ-ТС









ЛУВИ-ТИ









КП № 1









КП № 2









КП № 3









КП № 4









КП № 5









КП № 6









КП № 7









КП № 8









КП № 9









КП № 10









КП № 11









КП № 12









2. Задействованная емкость устройств УП-КП

Номер УП-КП

КП1

КП2

КП3

КП4

КП5

КП6

КП7

КП8

КП9

КП10

КП11

КП12

Вид информации

ТИ

























ТС

























ТУ

























3. Скорость передачи _________ Бод

4. Проверка общего состояния устройств

4.1. Произведен внешний осмотр устройств, проверены механическая исправность аппаратуры и качество монтажа.

По результатам осмотра состояние ________________________________________

___________________________________________________________________________

5. Переключения, выполненные в аппаратуре

5.1. Переключения, выполненные в устройстве УП-ПУ.

5.1.1. Задание направления каналов связи - установлены перемычки: ________

___________________________________________________________________________

___________________________________________________________________________

5.1.2. В комплексе ТМ-120 задан режим работы:

___________________________________________________________________________

установкой перемычки на рамке П1 блока Р15 ___________________________________

5.1.3. Задание кода адреса последнего УП-КП в циклах ТИ и ОТ - в субблоке Р1506 установлены перемычки:

___________________________________________________________________________

5.1.4. Задание адреса последней группы ТИ - в субблоке Р1507 установлены перемычки: _________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

5.2. Переключения, выполненные в устройствах УП-КП

5.2.1. Задание адресов УП-КП - субблок Р1604 установлены перемычки согласно табл. 3 «Технического описания и инструкции по эксплуатации устройства УП-КП».

5.2.2. Задание последовательности передачи групп сообщении ТИ - в субблоках Р1607 установлены перемычки: ______________________________________

___________________________________________________________________________

___________________________________________________________________________

5.2.3. Задание последнего байта в группах сообщений ТИ - в субблоках Р1509 (А23) установлены перемычки: ________________________________________________

___________________________________________________________________________

5.2.4. В субблоках Р1503 установлены перемычки: _______________________

___________________________________________________________________________

5.3. Переключения, выполненные в устройстве ЛУВИ-ТС

5.3.1. Задание объема информации _____________________________________

___________________________________________________________________________

5.3.2. Задание адресов УП-КП.

Номер УП-КП

























Перемычка

























5.3.3. Задание адресов групп ТС.

Номер группы

Перемычки

























5.4. Переключения, выполненные в устройствах ЛУВИ-ТИ

5.4.1. Задание объема информации _____________________________________

___________________________________________________________________________

5.4.2. Задание адресов УП-КП.

Номер УП-КП

Перемычки

















































5.4.3. Задание адресов групп ТИ.

Номер группы

Перемычки

































5.4.4. Задание адресов ТИ в группе.

Адрес ТИ

Перемычки

АТИ1



АТИ2



АТИ3



АТИ4



5.4.5. На плате 2ВСО-4 блоков выходных 1 и 3 установлены перемычки:

___________________________________________________________________________

___________________________________________________________________________

5.4.6. На плате 2ВСО-4 блоков выходных 2 и 4 установлены перемычки:

___________________________________________________________________________

___________________________________________________________________________

5.5. В субблоках Г03 устройств УП-ПУ, УП-КП и ЛУВИ-ТИ установлены перемычки _______________________________________________________________ для ______________ Бод.

6. Сопротивление изоляции устройств

6.1. Сопротивление изоляции цепей питания относительно корпуса и между собой измерено мегаомметром на напряжение 500 В и составляет ____________ МОм.

6.2. Сопротивление изоляции между цепями, находящимися под напряжением ниже 100 В, и корпусом измерено мегаомметром на напряжение 100 В и составляет ___________ МОм.

7. Проверка блоков питания

7.1. Значения выходных напряжений блоков ГН2-02 при Uпит = 220 В.

Устройство, блок

Измеренные значения напряжений на гнездах

Примечания

ГН1, ГН2

ГН3, ГН4

ГН5, ГН6

ГН7, ГН8

В

мВ

В

мВ

В

мВ

В

мВ

УП-ПУ

БП1, Ш14



















УПС-1

БП2, Ш2



















УПС-1

БП3, Ш3



















УПС-2

БП4, Ш2



















УПС-2

БП5, Ш5



















ЛУВИ-ТС

БЛОК А

БП1, Ш3



















БЛОК А

БП2, Ш4



















БЛОК Б

БП3, Ш4



















БЛОК Б

БП4, Ш9



















ЛУВИ-ТИ

БП1, Ш1

БП2, Ш2



















КП1

БП1



















КП2

БП1



















КП3

БП1



















КП4

БП1



















КП5

БП1



















КП6

БП1



















КП7

БП1



















КП8

БП1



















КП9

БП1



















КП10

БП1



















КП11

БП1



















КП12

БП1



















7.2. Проверено срабатывание защиты от короткого замыкания и защиты от повышения напряжения источников 27 В.

7.3. Значения выходных напряжений блоков питания ГН-021 при Uпит = 220 В.

Устройство

Измеренное значение напряжения на гнездах

Примечание

Х2, Х3

Х4, Х5

Х6, Х7

В

мВ

В

мВ

В

мВ

КП1















КП2















КП3















КП4















КП5















КП6















КП7















КП8















КП9















КП10















КП11















КП12















7.4. Проверены значения, вторичных напряжений при изменении напряжения питания на +10, -15 % номинального значения (220 В).

8. Проверка модемов передачи и приема при скорости передачи ___________ Бод.

8.1. Значения уровней сигналов на входе и выходе модемов устройств УП-ПУ.

Плата

Величина

Измеренное значение на модемах устройств

УПС-1

УПС-2

1

2

3

4

1

2

3

4

М-011

U9-10, В

















Р, дБ

















М-012

U37-38, В

















Р, дБ

















-

Помехи, мВ

допустимые

















измеренные

















8.2. Проверка уровней сигналов на входе и выходе модемов устройств УП-КП.

Плата

Величина

Измеренное значение модемов устройств УП-КП

1

2

3

4

5

6

7

8

9

10

11

12

М-011

U9-10, В

























Р1, дБ

























М-012

U37-38, В

























Р1, дБ

























-

Помехи, мВ

допустимые

























измеренные

























8.3. Проверка чувствительности входных узлов модемов.

Величина

Измеренное значение

УПС-1

УПС-2

КП1

КП2

1

2

3

4

1

2

3

4

U, мВ





















Р, дБ























Величина

Измеренное значение

КП3

КП4

КП5

КП6

КП7

КП8

КП9

КП10

КП11

КП12

U, мВ





















Р, дБ





















8.4. Проверка субблока М-011

8.4.1. Проверка характеристик фильтров передачи субблоков М-011 УП-ПУ при R = 600 Ом, Uвх = _________.

Частоты настройки контуров фильтров:

F1 = _________ Гц; F2 = _________ Гц; F3 = _________ Гц.

Частота на входе, Гц

Выходное напряжение, мВ, для УПС-1

Выходное напряжение, мВ, для УПС-2

М-011, Ш4

М-011, Ш7

М-011, Ш10

М-011, Ш13

М-011, Ш4

М-011, Ш7

М-011, Ш10

М-011, Ш13

















































































































































8.4.2. Проверка характеристик фильтров передачи субблоков М-011 УП-КП при R = 600 Ом, Uвх = _______ мВ.

Частота на входе, Гц

Входное напряжение, мВ

КП1

КП2

КП3

КП4

КП5

КП6

КП7

КП8

КП9

КП10

КП11

КП12











































































































































































































































8.4.3. Проверка коэффициента паразитной амплитудной модуляции

Величина

Измеренное значение

УПС-1

УПС-2

КП1

КП2

КП3

1

2

3

4

1

2

3

4

Коэффициент паразитной модуляции, %

























Величина

Измеренное значение

КП4

КП5

КП6

КП7

КП8

КП9

КП10

КП11

КП12

Коэффициент паразитной модуляции, %



















8.5. Проверка субблока М-012

8.5.1. Проверка характеристик фильтров приема субблоков М-012 УП-ПУ. Частоты настройки контуров фильтров:

F1 = ______ Гц; F2 = _______ Гц; F3 = _______ Гц; F4 = ______ Гц; F5 = _____ Гц;

F6 = _____ Гц.

Частота на входе, Гц

Выходное напряжение, В, для УПС-1

Выходное напряжение, В, для УПС-2

М-012, Ш5

М-012, Ш8

М-012, Ш11

М-012, Ш14

М-012, Ш5

М-012, Ш8

М-012, Ш11

М-012, Ш14































































































































8.5.2. Проверка характеристик фильтров приема субблока М-012 УП-КП

Частота на входе, Гц

Выходное напряжение, В

КП1

КП2

КП3

КП4

КП5

КП6

КП7

КП8

КП9

КП10

КП11

КП12























































































































































































8.6. Проверка субблоков М-013

8.6.1. Проверка уровней срабатывания схемы контроля канала связи (контакт 25 разъема) УП-ПУ.

Величина

Измеренное значение

УПС-1

УПС-2

1 (Ш6)

2 (Ш9)

3 (Ш12)

4 (Ш15)

1 (Ш6)

2 (Ш9)

3 (Ш12)

4 (Ш15)

Уровень на контакте 69, мВ

















8.6.2. Проверка уровней срабатывания схемы контроля канала связи (контакт 25 разъема) УП-КП.

Величина

Измеренное значение

1

2

3

4

5

6

7

8

9

10

11

12

Уровень на контакте 69, мВ

























8.6.3. Проверка работы схемы усилителя-ограничителя.

Выходное напряжение микросхемы А2 (т. К1) равно _____ В.

8.6.4. Проверены значения выходных напряжений микросхем А3 и А4 (точка К2, К3; при U69 = 8,5 мВ, Uном = 2,2 В.

Частоты настройки дискриминатора

FА3 = ___________ Гц; FА4 = ____________ Гц.

8.6.5. Установлена симметрия выходных импульсов при подаче сигнала «точки».

9. Измерение частоты задающих генераторов субблока Г-83

Величина

Измеренное значение

УП-ПУ

ЛУВИ-ТИ

КП1

КП2

КП3

КП4

КП5

КП6

КП7

КП8

КП9

КП10

КП11

КП12

Частота, кГц





























10. Проверка устройства УП-ПУ

10.1. Проверено функционирование блоков Р15 и Р29 в режимах ТИ, ТС, ТУ ____

___________________________________________________________________________

10.2. Проверено функционирование сервисной панели _______________________

___________________________________________________________________________

10.3. Проверен узел формирования разрядов ________________________________

___________________________________________________________________________

10.4. Проверен узел контроля синхронизма _________________________________

___________________________________________________________________________

10.5. Проверен узел переключения каналов связи ____________________________

___________________________________________________________________________

10.6. Проверен узел контроля и сигнализации состояния УП-КП и каналов связи _

___________________________________________________________________________

11. Проверка внешних связей УП-ПУ

11.1. Проверены цепи телеуправления _____________________________________

___________________________________________________________________________

11.2. Проверены цепи контрольного вызова информации ТС

___________________________________________________________________________

11.3. Проверены цепи деблокировки кратковременно действующих сигналов ____

___________________________________________________________________________

___________________________________________________________________________

11.4. Проверены цепи связи с ЭВМ ________________________________________

___________________________________________________________________________

11.5. Проверены цепи связи с ЛУВИ-ТС ___________________________________

___________________________________________________________________________

11.6. Проверены цепи связи с ЛУВИ-ТИ ___________________________________

___________________________________________________________________________

11.7. Проверены цепи общей сигнализации _________________________________

___________________________________________________________________________

11.8. Режимы работы функциональных узлов приведены в приложении 1 к настоящему протоколу.

12. Проверка устройств УП-КП

12.1. Выполнена проверка УП-КП от контрольной панели во всех режимах работы

___________________________________________________________________________

12.2. Проверено кодирование ТС от имитаторов _____________________________

___________________________________________________________________________

12.3. Проверено кодирование ТИ от имитаторов датчиков ТИ _________________

___________________________________________________________________________

12.4. Проверено выполнение команд ТУ от контрольной панели _______________

___________________________________________________________________________

12.5. Проверена работа защит от выбора двух объектов _______________________

___________________________________________________________________________

12.6. Проверена работа узла блокировки телеуправления при неисправности цепей ТУ

___________________________________________________________________________

___________________________________________________________________________

12.7. Проверено срабатывание выходных реле БРП при Uном и 0,8Uном __________

___________________________________________________________________________

12.8. Проверены характеристики АЦП в диапазоне 0 - 5 мА

Номер УП-КП

число квантов на выходе АЦП при токах на входе (мА)

0

0,5

1,0

1,5

2,0

2,5

3,0

3,5

4,0

4,5

5,0

1























2























3























4























5























6























7























8























9























10























11























12























13. Проверка устройства ЛУВИ-ТИ

13.1. Проведена регулировка и настройка аналоговых каналов ТИ. Погрешность преобразования _____________________________________________________________

13.2. Проверены кодовые значения ТИ _____________________________________

___________________________________________________________________________

13.3. Проверено прохождение сигналов «Неисправность КП» _________________

___________________________________________________________________________

13.4. Таблица согласования выходных сигналов ТИ приведена в приложении 2.

14. Проверка устройства ЛУВИ-ТС

14.1. Проверены субблоки Ж-142 контрольной панели ПК-ТС _________________

___________________________________________________________________________

14.2. Проверены сигналы «НИ» в субблоках Ж-141 __________________________

___________________________________________________________________________

14.3. Проверены выходные цепи телесигнализации на ДП _____________________

___________________________________________________________________________

15. Проверка выполнения устройством основных функций

15.1. Проверена передача сигналов ТС всех УП-КП __________________________

___________________________________________________________________________

15.2. Проверена передача и прием сигналов ТИ _____________________________

___________________________________________________________________________

15.3. Проверена передача и выполнение команд ТУ __________________________

___________________________________________________________________________

15.4. Проверено выполнение устройством контрольного вызова информации ТС _

___________________________________________________________________________

15.5. Проверено выполнение функции деблокировки кратковременно действующих сигналов _______________________________________________________

___________________________________________________________________________

16. Проверка работы устройств в аварийных режимах

16.1. Проверено действие УП-ПУ при кратковременном перерыве питания ______

___________________________________________________________________________

16.2. Проверено действие УП-КП при перерыве питания ______________________

___________________________________________________________________________

16.3. Проверено действие устройств комплекса при повреждении каналов связи __

___________________________________________________________________________

16.4. Проверено функционирование устройств комплекса при изменении напряжения питания на +10, -15 % номинального значения ________________________

17. Проверено выполнение требований п. 15 при работе комплекса на реальном канале связи

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

18. Дефекты, устраненные во время наладки __________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

19. Изменения схем, выполненные при наладке

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

20. Измерительные приборы

Наименование

Тип

Заводской номер







21. Заключение ___________________________________________________________

___________________________________________________________________________

Аппаратура включена в ___________________ эксплуатацию ______________ 19__ г.

___________________________________________________________________________

Измерения производили ___________________________________________________

(должность, подпись, фамилия)

Паспорт проверил _________________________________________________________

(должность, подпись, фамилия)

Примечание. При плановых проверках устройств следует исключить выполнение работ по пп. 8.4.1; 8.4.2; 8.5.1; 8.5.2.

Приложение 1

ОСЦИЛЛОГРАММЫ УСТРОЙСТВА УП-КП

СУББЛОК Г-03

Номер контакта

Наименование сигнала

Осциллограмма

Запуск осциллографа

Примечание

1

2

3

4

5

37,38

f = 144 кГц

Внутренний от «-»

-

5

f = 96 кГц

То же

-

22

f = 32 кГц

-"-

-

2

f = 16 кГц

-"-

-

41

f = 8 кГц

-"-

-

43

f = 2 кГц

-"-

-

20

f = 1 кГц

-"-

-

16

f = 0,5 кГц

-"-

-

32

Т

Внутренний от «-»

-

30

То же

-

39

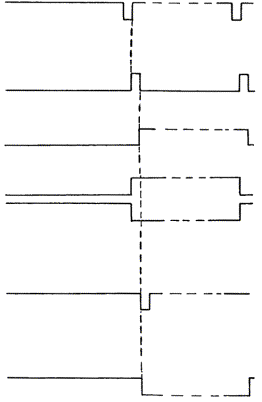

t1

-"-

-

4

t2

-"-

-

6

t3

-"-

-

9

t4

-"-

-

18

t5

-"-

-

24

t6

-"-

-

27

t7

-"-

-

31

t8

Внутренний от «-»

-

34

t9

То же

-

33

t10

-"-

-

15

Установка делителей УИ1

-"-

«1» появляется при включении питания

Субблок Р-1603

3

УИ2

Внутренний от «-»

-

34

ИИ приема ОКС

То же

Режим ТИ для КП № 1 Гр 1

34

ИИ приема ОКС



Режим ОТ для КП № 1

12

ИИ приема

КО (контакт 10)

Режим ТИ для КП № 1 Гр 1

12

ИИ приема

КО (контакт 10)

Режим ОТ для КП № 1. Для осциллограмм контакты 34 - 12. Масштаб 5 мм - 10 мс

70

ИИ (Р-1604)

1604 (контакт 27)

-

32

ИИ (КД-02)

То же

Режим ОТ, масштаб 5 мм - 10 мс

32

ИИ (КД-02)

-"-

Режим ТИ Гр 1.

Масштаб 5 мм - 10 мс

68

ИИ передача

-"-

Режим ОТ КП № 3

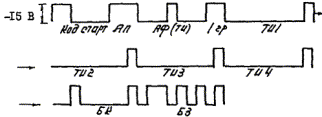

68

ИИ передача

-"-

Режим ТИ Гр 1 КП № 3. Масштаб 5 мм - 10 мс

51

Вызов приемника

Внешний от «-» контакт 10

Сигнал «Ответ приемника» только при работе с запрашиваемым КП

52

Ответ приемника

То же



45

ИКЦ

Внешний от «-» контакт 10

-

7

Информация приемнику

То же

Режим ОТ

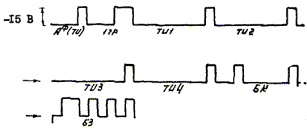

7

Информация приемнику

-"-

Режим ТИ.

Масштаб 5 мм - 10 мс

38

КИЧ

-"-

-

18

Команда приемнику

-"-

-

Субблок Р-1509 (XII)

20

Гр 1

Внешний контакт 19(Х27)

Режим ТИ

31, 32, 11

Гр 2, 3, 4

То же

-

20

Гр 1

-"-

Режим ОТ

31, 32, 11

Гр 2, 3, 4

-"-

τ зависит от режима работы ПУ и количества КП в комплексе

Субблок Р-1509 (Х27)

19

К0

Внешний контакт 19

-

20

К1

То же

-

31

К2

-"-

-

32

К3

-"-

-

11

К4

-"-

-

10

К5

-"-

-

29

К6

-"-

-

30

К7

-"-

-

8

К8

-"-

-

Субблок Р-1503

Т1

70

Внутренней от «-»

-

Т2

58

Внешний контакт 70

-

Т3

57

То же

-

Т4

60

-"-

-

Т5

56

-"-

-

Т6

55

-"-

-

Т7

61

-"-

-

Т8

62

-"-

-

Т9

47

-"-

-

У0

65

Непрерывная развертка

«1» появляется пря нажатии кнопки «УО» на ПК, при включении питания появляется по сигналам Т9 и Рг 10 из Р-1604 сбрасывается сигналом уст. 4

Уст. 1

31

Внешний контакт 53 Р-1604

Уст. 2

13

Субблок Р-1604

27

Передача

Внешний контакт 56

-

13

Прием

Внешний контакт 12

-

10

Рг 1

Внешний контакт 53

Масштаб 5 мм - 10 мс ТИ Гр 1, КП № 1

10

Рг 1

То же

Режим ОТ КП № 1

45

Рг 10

Внутренний от «-»

Режим ТИ, Гр 1, КП № 1

45

Рг 10

То же

От КП № 1

4

Старт

-"-

-

26

Уст. БРР

Внутренний «-»

-

56

АП

Тоже

-

2

ИИ (Р-1604)

-"-

-

Субблок Р-1607

17

ВИ

Контакт 56 (Р-1604)

-

31

КИ1

То же

При режиме ТИ

67

ОП

-"-

-

59

ИИ магистральный

-"-

Режим ОТ

59

ИИ магистральный

-"-

Режим ТИ Гр 1





-"-

Масштаб 5 мм - 10 мс

56

ОИ

Контакт 56 (Р-1604)

-

53

ИИ1

То же

-

57

ИИ2 - ИИ8

-"-

Режим ОТ КП № 3

57

ИИ2 - ИИ8

-"-

КП № 3, режим ТИ, Гр 1

Масштаб 5 мм - 10 мс

28

Т8

Контакт 29

-

Субблок КД-02

55

Б3

Внутренний

-

15

30

То же

-

46

ИИ

Р-1604 контакт 27

Режим ОТ, масштаб 5 нм - 10 мс

46

ИИ

То же

Режим ТИ сигнал контакт 32 Р-1603

Субблок Р-1609

44

Сдвиг (М1)

Внешний контакт 41 (t5)

-

33

ИИ (АФОТ)

Внутренний от «-»

-

40

АФ ТСН

То же

-

8

КВ1

-"-

Появляется при включении питания





-"-

При квитировании ЗС

64

Такт опроса ТС

Внешний контакт 31 (Х27)

-

9

РП1

Внутренний от «-»

-

32

Зс

То же

-

Субблок Р-1610

12

ТУН-ТР1

Внешний контакт 48

Сигнал в момент задания команды «вкл.»

25

ТУВН1

То же

-»-

19

ТУОН1

-"-



45

РИ-ТУН

-"-

Сигнал в момент задания команды «откл.»

13

ТУН

-"-

То же

49

Ц1

-"-

Уровень сигналов одинаков

9

Тг «ошибка»

-"-

Появляется при неправильном приеме кодов АП, АФ, АГ в режиме ТУ

ОСЦИЛЛОГРАФЫ УСТРОЙСТВА УП-ПУ

Номер контакта

Наименование сигнала

Осциллограмма

Запуск осциллографа

Примечание

1

2

3

4

5

Субблок Р-1502

50

ИИ прием

Внутренний от «-»

Режим ОТ для КП № 3

50

ИИ прием

То же

Режим ТИ Гр 1

Масштаб 5 мм - 10 мс

24

ИПФ

Внешний контакт 50

-

65

Выход

То же

-

45

Тпер.

Внутренний от «-»

-

Субблок Р-1503

65

УО

Внутренний от «-»

Время действия «1» зависит от времени нажатого состояния кнопки «УО»

49

ИКЦ

То же

-

31

Сброс Р7

-"-

-

10

Сброс СЧК

-"-

При нажатии кнопки «УО»

13

Уст. 2

-"-

18

Последний такт СЧК

-"-

-





Субблок Р-1504





46

Прием АФ (ЗТ)

Внутренний от «-»

При изменении состояния ТС, при нажатии кнопки «КЗ»

23

ВЗ

То же

-

35

КИЧ

-"-

-

42

ККЧ

Внутренний от «-»

-

25

Оброс ВЗ

То же

-

5

Передача

-"-

-

8

Прием

-"-

-

7

Сокращение цикла

-"-

-

21

ТИ

-"-

При режиме ТИ - «1»; ОТ - «0»

12

ОТ

-"-



22

ЗТ

-"-

При изменении состояния ТС

Субблок С-051

50

УЧ2

Внутренний от «-»

-

48

Внутренний сигнал субблока

То же

-

18

Выход ДШ1

Внутренний от «-»

-

41

ИИ прием

То же

Режим ТИ Гр 1, КП № 1; от КП № 1

Масштаб 5 мм - 10 мс.





-"-

Субблок Р-1505

44

Нет ошибки в АП

Внутренний от «-»

-

46

АП принят

То же

-

55

Нет ошибки в А, С

-"-

-

8

Есть ошибка в А, С

-"-

-

12

Переключение режима

-"-

-

37

ИКП

-"-

-

3

Каналы ожидания

-"-

-

18

Неисправность КП

Внутренний от «-»

«0» появляется при неисправности КП или КС

2

ВП

То же

-

Субблок Р-1508

40

Выход в КС

Внутренний от «-»

Режим ОТ для КП № 3

40

Выход в КС

То же

Режим ТИ, Гр 1. КП № 3

Масштаб 5 мм - 10 мс

44

АПХ9

-"-

-

Субблок КД-02

15

30

Внутренний от «-»

-

55

Б3

То же

-

Субблок Р-1513

А18/7

-

Внутренний от «-»

Внутренние сигналы субблока

А18/6

-

То же

-"-

А21/9

-

-"-

-"-

А17/9

-

Внутренний от «-»

Внутренние сигналы субблока

11

Выход РПС

То же

Режим ОТ

11

Выход РПС

-"-

Режим ТИ

13

ЦЦРВ

-"-

Для сигналов 11, 13:

Масштаб 5 мм - 10 мс

13

ЦЦРВ

-"-

Субблок Р-1602

31

Ввод АП (ПК)

Внутренний от «-»

-

32

Ввод АФАГ (ПК)

То же

-

34

Разряд 1

Внешний контакт 59

Режим ТИ, КП № 1, Гр 1

Масштаб 5 мм - 10 мс

























33

Разряд 2

То же

То же

















34

Разряд 1

-"-

Режим ОТ КП № 1









33

Разряд 2



Р3, Р4, Р5, Р6, Р7, Р8

аналогичны Р1, Р2 сдвинуты друг относительно друга на 10 мс







35

Разряд 9



Субблок Р-1506

9

ИКП

Внешний контакт 10

-

31

Конец опроса АГ (ТИ) после каждого КП

То же



















26/7

Формирователь счетных импульсов

-"-

-

















1/7

-

-"-

-

























1/10

7/7

1 разряд

Сч. АП (ТИ)

-"-

-









































19/6

Последний пункт в режиме ТИ

-"-

Для всех сигналов субблока времена рассчитываются по времени сигнала

18/7

Триггер фиксации последнего КП (ТИ)

-"-



12/6

Установка Сч АП (ТИ)

-"-



6/6

ИКП (ОТ)

Внешний от Р-1504

-

34/9

Счетчик АП (ОТ)

Контакт 12

-

32/7

1 разряд

То же

-

32/10

Сч. АП (ОТ)

-"-

-

21/7

Последний пункт в режиме ОТ

-"-

-

18/10

Триггер фиксации последнего АП (ОТ)

-"-

Сигнал появляется по 6

12/10

Сброс Сч. АП (ОТ)

-"-

-

29

Конец опроса АП (ОТ)

-"-

-

68

Режим ОТ инверсный

-"-

-

22

АГХ1

Внешний контакт 10

-

23

АГХ2

То же

-

24

АГХ3

-"-

-

25

АГХ4

-"-

-

Субблок Р-1507

50

Внутренний от «-»

-

49

Число Гр > 1

То же

-

57

Число Гр = 1

-"-

-

ОСЦИЛЛОГРАММЫ УСТРОЙСТВА ЛУВИ-ТИ

Номер контакта

Наименование сигнала

Осциллограмма

Запуск осциллографа

Примечание

1

2

3

4

5

Субблок У-315

62

t20

Внутренний от «-»

-

66

t21

То же

-

53

t22

-"-

-

57

t23

-"-

-

46

t24

Внутренний от «-»

-

59

t25

То же

-

47

t26

-16 В

-"-

-









































42

t27

-"-

-

Субблок G-03

37

fг = 144 кГц

11 В

Внутренний от «-»

-

3

f = 48 кГц

15 В

То же

-

Субблок Р-1510 (Х7)

51

52

АП принят

Внутренний от «-»

-

55

56

Нет ошибки в А, С

Внешний контакт 51

-

47

48

К 23

Внутренний от «-»

-





Субблок П-011





10

ГТВ

Внешний контакт 51

-

46

43АП

То же

-

Субблок Р-1509 (Х8)

20

АГ1

Внутренний от «-»

-

31

АГ2

То же

-

Субблок Р-1509 (Х9)

20

АП1

Внутренний от «-»

-

31

АП2

То же

-

Субблок П-012

Д1/10

-

Внешний контакт 51

-

Д18/14

Разрешение записи в RG

То же

-

Приложение 2

ТАБЛИЦА СОГЛАСОВАНИЯ ВХОДНЫХ ЦЕПЕЙ УП-КП И ВЫХОДНЫХ ЦЕПЕЙ ЛУВИ-ТИ

УП-КП

ЛУВИ-ТИ

Наименование сигнала

Примечание

Номер вывода КП

Номер КП

Номер группы

Номер контакта выходной рамки ЛУВИ-ТИ

Генератор тока















С-022-88

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

______________________________

(организация,

_______________________________

выполняющая проверку)



_______________________

(предприятие, объект)

_______________________

(наименование ВЛ, фазы ВЛ, кабеля связи)

«__» _____________ 19__ г.

ПАСПОРТ НА АППАРАТУРУ ТЕЛЕМЕХАНИКИ ТМ-512

1. Основные паспортные данные

1.1. Комплектность и место установки

Аппарат

Заводской номер

Дата изготовления

Место установки

Завод-изготовитель

КП









ПУ1









ПУ2









1.2. Объем передаваемой информации: ТИ _______________; ТС ______________.

Задействованная емкость: ТИ ____________________; ТС ________________.

1.3. Вид каналов телемеханики:

Прямой канал ПКС 1 ________________________________________________;

ПКС 2 ________________________________________________.

Обратный канал ОКС 1 ______________________________________________;

ОКС 2 ______________________________________________.

1.4. Скорость передачи: ПКС _____________________________ Бод;

ОКС _____________________________ Бод.

1.5. Подключены источники информации: __________________________________

___________________________________________________________________________

2. Состояние и чистка аппаратов на КП и ПУ

2.1. Механический монтаж _______________________________________________

2.2. Электрический монтаж:

внутри блоков ______________________________________________________

между блоками _____________________________________________________

внешний ___________________________________________________________

2.3. Сопротивление изоляции монтажа

общая часть аппарата ________________________ МОм;

цепи питания _______________________________ МОм;

индивидуальные цепи ________________________ МОм;

линейные цепи (омметром) ____________________ МОм;

Примечания: 1. Измерение сопротивления изоляции монтажа производится мегаомметром на напряжение 250 - 500 В. 2. Измерение сопротивления изоляции цепей общей части устройства выполняется при вынутых субблоках.

3. Сопряжение аппаратуры с каналами телемеханики

3.1. Аппарат КП:

3.1.1. Напряжение сигнала на входе передатчика аппаратуры уплотнения:

ПКС 1 ________________ В; ПКС 2 ______________ В.

3.1.2. Напряжение сигнала на выходе приемника аппаратуры уплотнения:

ОКС 1 _________________ В; ОКС 2 ______________ В.

3.1.3. Искажение двухполярного сигнала по длительности на выходе приемника аппаратуры уплотнения на уровне 0 В.

ОКС 1 _____________ %; ОКС 2 ____________ %; ОКС 3 ___________ %.

3.1.4. Чувствительность приемных линейных узлов

ОКС 1 _____________ В; ОКС 2 _____________ В; ОКС 3 ___________ В.

3.2. Аппарат ПУ:

3.2.1. Напряжение сигнала на входе передатчика аппаратуры уплотнения:

ОКС _____________ В.

3.2.2. Напряжение сигнала на выходе приемника аппаратуры уплотнения

1КС _____________ В; 2КС _______________ В.

3.2.3. Искажение двухполярного сигнала по длительности на выходе приемника аппаратуры уплотнения на уровне 0 В.

1КС _____________ %; 2КС _____________ %.

3.2.4. Чувствительность приемных линейных узлов

1КС _____________ В; 2КС _____________ В.

Примечание. Чувствительность приемных линейных узлов устройства должна быть не хуже половины уровня сигнала на выходе приемника аппаратуры уплотнения.

4. Блоки питания

4.1. Аппарат КП

Напряжение питания, В

Напряжение на выходе БП

Защита от КЗ в цепях 27 В

Защита от перенапряжений в цепях 27 В

Примечание

27 В ± 0,1

Г1

12 В ± 0,1

Г2

12,6 В ± 0,1

Г3

12,6 В ± 0,1

Г4

242













БП

правый

1Ш1

220













187













242













БП

левый

1Ш2

220













187













Двойная амплитуда пульсации напряжения источников:

Г1 ____________ мВ; Г2 _____________ мВ; Г3 ____________ мВ; Г4 ___________ мВ.

4.2. Аппарат ПУ

Напряжение питания, В

Напряжение на выходе БП

Защита от КЗ в цепях 27 В

Защита от перенапряжений в цепях 27 В

Примечание

27 В ± 0,1

Г1

12 В ± 0,1

Г2

12,6 В ± 0,1

Г3

12,6 В ± 0,1

Г4

242













БП

правый

1Ш1

220













137













242













БП

левый

1Ш2

220













137













Двойная амплитуда пульсации напряжения источников

Г1 ____________ мВ; Г2 _____________ мВ; Г3 ____________ мВ; Г4 ___________ мВ.

5. Узел синхронизации аппарата ПУ с аппаратом КП ___________________________

___________________________________________________________________________

6. Работа контрольных и защитных узлов комплекса

6.1. Аппарат КП:

6.1.1. Узел образования защитных разрядов ______________________________

___________________________________________________________________________

6.1.2. Тестовое ТИ ____________________________________________________

6.1.3. Узел сигнализации о повреждениях ________________________________

___________________________________________________________________________

6.2. Аппарат ПУ:

6.2.1. Узел защиты кода _______________________________________________

6.2.2. Узел проверки синхронизма аппарата ПУ с аппаратом КП _____________

___________________________________________________________________________

6.2.3. Узел переключения каналов связи _________________________________

___________________________________________________________________________

6.2.4. Узел сигнализации о повреждениях ________________________________

___________________________________________________________________________

6.2.5. Узел фиксации неисправности тестового ТИ ________________________

___________________________________________________________________________

7. Снятие характеристики работы АЦП и ЦАП

7.1. Характеристика АЦП

Кванты на выходе АЦП

Ток входа в квант

Ток выхода из кванта

Погрешность, %

мА

дел.

мА

дел.

0











50



















100



















150



















200



















250



















Максимальная погрешность преобразования __________ %.

Примечание. Измеряются токи при входе в указанные в таблице значения квантов снизу и сверху, а также токи выхода из них вниз и вверх. Например, при переходе из 49 и 51 кванта в 50 квантов и при выходе из 50 квантов в 49 и 51.

7.2. Характеристики ЦАП

Кванты на входе ЦАП













Ток на выходе канала ТИ

дел.













мА

Погрешность, %













Максимальная погрешность преобразования ________________ %.

8. Проверка входных цепей и внешних связей аппарата КП с помощью панели ВК:

8.1. Цепи ТС от внешних выводов аппарата _________________________________

8.2. Цепи ТС от датчиков ТС _____________________________________________

8.3. Входные узлы ТИ от внешних выводов аппарата _________________________

8.4. Цепи ТИ от датчиков ТИ _____________________________________________

9. Проверка выходных цепей и внешних связей аппарата ПУ:

9.1. Цепи ТС _________________________

9.2. Цепи ТИ _________________________

9.3. Цепи общей сигнализации ____________________________________________

9.4. Цепи стыковки с ЭВМ _______________________________________________

Примечания: __________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

10. Работа аппаратов в аварийных режимах:

10.1. Перерыв питания аппарата КП _______________________________________

10.2. Перерыв питания аппарата ПУ _______________________________________

10.3. Обрыв каналов связи на КП __________________________________________

10.4. Обрыв каналов связи на ПУ _________________________________________

10.5. Снижение в два раза уровня сигнала из канала связи на КП _______________

10.6. Снижение в два раза уровня сигнала из канала связи на ПУ _______________

10.7. Рассинхронизация __________________________________________________

11. Окончательная проверка выполнения аппаратурой следующих функций:

11.1. Синхронизация аппарата ПУ с аппаратом КП

___________________________________________________________________________

11.2. Переход аппарата КП на циклическую передачу ТИ - ТС при обрыве (неисправности) обратного канала связи ________________________________________

___________________________________________________________________________

11.3. Переход аппарата КП на циклическую передачу ТИ при восстановлении обратного канала связи _______________________________________________________

___________________________________________________________________________

11.4. Вызов всех групп ТС (кнопкой вызов ТС аппарата ПУ) __________________

___________________________________________________________________________

11.5. Прохождение задействованных телеизмерений от датчиков ТИ до устройства воспроизведения __________________________________________________

___________________________________________________________________________

11.6. Прохождение задействованных телеизмерений от датчиков ТИ до устройства воспроизведения __________________________________________________

11.7. Погрешность телепередачи измерений не более ___________ %

12. Дефекты, устраненные во время проверки:

12.1. __________________________________________________________________

12.2. __________________________________________________________________

12.3. __________________________________________________________________

13. Измерительные приборы

Наименование

Тип

Заводской номер







14. Заключение ___________________________________________________________

___________________________________________________________________________

Аппаратура включена в ________________ эксплуатацию ________________ 19__ г.

___________________________________________________________________________

Измерения производили ___________________________________________________

(должность, подпись, фамилия)

Паспорт проверил _________________________________________________________

(должность, подпись, фамилия)

Примечания: 1. При работе аппарата КП на 2 - 3 аппарата ПУ желательно выполнять проверку всего комплекса одновременно. В этом случае табл. 4.2 и 7.2 заполняются для каждого ПУ. 2. Снятие характеристики АЦП с измерением токов входа в квант и выхода из кванта производится только для одного канала ТИ. По остальным каналам выполняется измерение токов при соответствующих значениях квантов. Результаты измерений фиксируются в отдельной таблице. 3. При работе аппарата КП на канальный адаптер телекомплексов других типов на ПУ производятся измерения сигналов сопряжения с каналами связи по п. 3.2 и проверяется прохождение информации до соответствующих ячеек памяти или выходных узлов. 4. Проверки по п. 5, п. 6.1.1, 6.2.1 допускаются не выполнять при очередных проверках аппаратуры.

С-023-88

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

______________________________

(организация,

_______________________________

выполняющая проверку)



_______________________

(предприятие, объект)

_______________________

(наименование ВЛ, фазы ВЛ, кабеля связи)

«__» _____________ 19__ г.

ПАСПОРТ НА АППАРАТУРУ ТЕЛЕМЕХАНИКИ ТМ-800А

1. Основные паспортные данные

1.1. Комплектность и место установки

Аппарат

Заводской номер

Дата изготовления

Место установки

Завод-изготовитель

КП









ПУ1









ПУ2









1.2. Объем передаваемой информации (модификация):

ТИ ___________; ТС __________.

Задействованная емкость: ТИ ___________; ТС ____________.

1.3. Вид каналов телемеханики:

Направление 1

Основной ____________________________________________________________

Резервный ___________________________________________________________

Направление 2

Основной ____________________________________________________________

Резервный ____________________________________________________________

1.4. Установлены перемычки:

Блок централи КП, субблок С-763

НП1 ____________________________________________________________________

НП2 ____________________________________________________________________

НП3 ____________________________________________________________________

Блок централи КП, субблок С-785

НП1 __________________________, НП2 _____________________________________

Блок централи ПУ, субблок С-817

НП1 ___________________, НП2 ___________________, НП3 ___________________

Блок централи ПУ, субблок С-749

НП1 ____________________________________________________________________

____________________________________________________________________

НП2 ____________________________________________________________________

____________________________________________________________________

2. Состояние аппаратов



КП

ПУ

2.1. Механический монтаж





2.2. Электрический монтаж:





внутри блоков





между блоками





внешний





2.3. Сопротивление изоляции монтажа МОм, не ниже:





общая часть устройства





цепи питания





линейные цепи





внешние цепи





Примечания: 1. Измерение сопротивления изоляции монтажа производится мегаомметром на напряжение 250 В. 2. Измерение сопротивления изоляции цепей общей части устройства выполняется при вынутых субблоках.

3. Блоки питания

3.1. Измерение уровней выходных напряжений

Блок

Напряжение на выходе блока, В

Аппарат КП

Аппарат ПУ

Норма

Измерено

Норма

Измерено

~220 В/ = 220 В

220 В ± 10 %



220 В ± 10 %



= 220 В/ = 150 В

150 В ± 2 %



150 В ± 2 %



5 В/25 А

5 В ± 2 %



5 В ± 2 %



12 В/6,3 А-

12 В ± 2 %



12 В ± 2 %



12 В/6,3 А

12 В ± 2 %



12 В ± 2 %



5 В/1 А-

5 В ± 2 %



5 В ± 2 %



24 В/2 А-

24 В ± 2 %



27 В ± 2 %



24 В/2 А

24 В ± 2 %



27 В ± 2 %



БУ

24 В ± 4 %



24 В ± 4 %



Примечания: 1. Напряжения измерены при работе блока питания БПС-4 на реальную нагрузку. 2. Значение напряжения пульсации на выходах блоков (кроме блока ~220 В/ = 220 В) не должно превышать 2 % номинального значения выходного напряжения.

3.2. Срабатывание схемы защиты от перенапряжения на выходе = 150 В:

аппарат КП, Uсраб = __________ В

аппарат ПУ, Uсраб = __________ В.

3.3. Срабатывание схемы защиты от перегрузки на выходе = 150 В:

аппарат КП, Iсраб = _________ А;

аппарат ПУ, Iсраб = _________ А.

3.4. Срабатывание схемы защиты от понижения напряжения сети питания:

аппарат КП, Uсраб = _________ В;

аппарат ПУ, Uсраб = _________ В.

4. Сопряжение устройства с каналами телемеханики

4.1. Скорость передачи V = _______ Бод.

4.2. Напряжение сигнала на выходе передатчиков аппарата КП:

направление 1: выход I _________ В;

выход II _________ В;

направление 2: выход I _________ В;

выход II _________ В.

4.3. Напряжение сигнала на входе приемников аппарата ПУ:

вход I ________ В; вход II _________ В.

4.4. Чувствительность приемных линейных узлов аппарата ПУ:

вход I, Uчув = _________ В; вход II, Uчув = ____________ В.

4.5. Проверка работоспособности аппарата ПУ при уменьшении входного сигнала в два раза:

по входу I ___________________________________________________________;

по входу II ___________________________________________________________.

4.6. Искажение длительности входного сигнала:

на входе I δ = __________ %; на входе II δ = _________ %.

5. Проверка правильности формирования сигнала «Старт» в аппарате КП (сигнал вида 101011010101011010)

___________________________________________________________________________

___________________________________________________________________________

6. Проверка правильности формирования контрольного байта в аппарате КП

___________________________________________________________________________

7. Проверка правильности формирования адресных и командных сигналов в блоке централи КП

8. Проверка правильности взаимодействия блока централи КП с входными функциональными блоками

8.1. Кодирование сигналов ТС в блоке БИ-06 (БК-02) _______________________

___________________________________________________________________________

8.2. Многоканальное аналого-цифровое преобразование телеизмерений в блоке БК-03

___________________________________________________________________________

___________________________________________________________________________

8.3. Ретрансляция в кодовой форме через блок БК-01 или БИ-04 ______________

___________________________________________________________________________

8.4. Формирование контрольных разрядов КРИ0, КРИ1 во входных функциональных блоках

___________________________________________________________________________

___________________________________________________________________________

9. Проверка функционирования кодера-декодера в аппарате КП _________________

___________________________________________________________________________

10. Проверка аппарата КП в режиме «Контроль» на формирование кодовых комбинаций чисел «5» и «250» ________________________________________________

___________________________________________________________________________

11. Проверка функционирования схем индикации значения передаваемой информации и сигнализации неисправности на лицевой панели блока централи КП ___

___________________________________________________________________________

12. Проверка приема сигнала «Старт» аппаратом ПУ и его синхронизации с аппаратом КП

___________________________________________________________________________

___________________________________________________________________________

13. Проверка функционирования схемы переключения каналов связи в аппарате ПУ при их повреждении _________________________________________________________

___________________________________________________________________________

14. Проверка функционирования схемы кодера-декодера в аппарате ПУ ___________

___________________________________________________________________________

15. Проверка правильности приема и воздействия контрольного байта в аппарате ПУ

___________________________________________________________________________

16. Проверка аппарата ПУ в режиме «Контроль» на формирование кодовых комбинаций чисел «5» и «250» ________________________________________________

___________________________________________________________________________

17. Проверка функционирования схем индикации на лицевой панели блока централи ПУ

___________________________________________________________________________

___________________________________________________________________________

18. Проверка правильности формирования адресных и командных сигналов в блоке централи ПУ

___________________________________________________________________________

___________________________________________________________________________

19. Проверка правильности взаимодействия блока централи КП с выходными функциональными блоками

19.1. Воспроизведение телесигнализации через блок БП-01 ___________________

______________________________________________________________________

19.2. Многоканальное цифро-аналоговое преобразование телеизмерений через блок БП-02

______________________________________________________________________

______________________________________________________________________

19.3. Цифровое воспроизведение телеизмерений через блок масштабирования БП-03

______________________________________________________________________

______________________________________________________________________

19.4. Выдача телеинформации в кодовой форме для ретрансляции через блок БК-01

______________________________________________________________________

20. Работа устройства в аварийном состоянии

20.1. Перерыв питания аппарата КП _______________________________________

20.2. Перерыв питания аппарата ПУ _______________________________________

20.3. Обрыв каналов связи _______________________________________________

20.4. Сигнал из канала связи на уровне чувствительности _____________________

______________________________________________________________________

20.5. Рассинхронизация устройства по тактам _______________________________

______________________________________________________________________

20.6. Рассинхронизация устройства по подциклам ___________________________

______________________________________________________________________

21. Работа устройства при изменении напряжения питания (220 В) на +10 % и -15 %:

21.1. Поведение контрольных и защитных узлов аппарата КП _________________

______________________________________________________________________

21.2. Поведение контрольных и защитных узлов аппарата ПУ _________________

______________________________________________________________________

21.3. Синхронизация аппаратов ПУ и КП ___________________________________

21.4. Дополнительная погрешность преобразования телеизмерения в аппарате КП не превышает ________ %

21.5. Дополнительная погрешность преобразования телеизмерения в аппарате ПУ не превышает ________ %

21.6. Дополнительная погрешность телепередачи телеизмерений не превышает ________ %

22. Проверка прохождения телесигналов от датчиков ТС до схем воспроизведения __

___________________________________________________________________________

___________________________________________________________________________

23. Проверка прохождения задействованных телеизмерений от датчиков ТИ до схем воспроизведения ____________________________________________________________

___________________________________________________________________________

Погрешность телепередачи телеизмерений не превышает ________ %.

24. Дефекты, устраненные во время проверки

___________________________________________________________________________

___________________________________________________________________________

25. Снятие характеристики работы АЦП и ЦАП

Кванты на выходе АЦП

Ток входа в квант

Ток выхода из кванта

Погрешность преобразования, %

мА

дел.

мА

дел.

0











50





















100





















150





















200





















250





















Максимальная погрешность преобразования _______ %.

Примечания: 1. Для реверсивных параметров ТИ положительному значению тока соответствует «0» в старшем (девятом, знаковом) разряде кода или «1» - отрицательному. 2. Измеряются токи при входе в указанные в таблице значения квантов снизу и сверху, а также токи выхода из них вверх и вниз. Например, при переходе из 49 и 51 кванта в 50 квантов и при выходе из 50 квантов в 49 и 51.

Кванты на входе ЦАП













Ток на выходе канала ТИ

дел.













мА













Максимальная погрешность преобразования _________ %.

26. Измерительные приборы

Наименование

Тип

Заводской номер







27. Заключение ___________________________________________________________

___________________________________________________________________________

Аппаратура включена в _________________ эксплуатацию ________________ 19__ г.

Измерения производили ___________________________________________________

(должность, подпись, фамилия)

Паспорт проверил _________________________________________________________

(должность, подпись, фамилия)

Примечания: 1. При работе аппарата КП на два аппарата ПУ желательно выполнять проверку всего комплекса одновременно. 2. Снятие характеристики АЦП с измерением токов входа в квант и выхода из кванта производится только для одного канала ТИ. По остальным каналам выполняется измерение токов при соответствующих значениях квантов. Результаты измерений фиксируются в отдельной таблице. 3. При работе аппарата КП на канальный адаптер телекомплексов других типов на ПУ производятся измерения сигналов сопряжения с каналами связи и проверяется прохождение информации до соответствующих ячеек памяти или выходных узлов.



СОДЕРЖАНИЕ

С-001-88. Паспорт на высокочастотный заградитель. 1

С-002-88. Паспорт на фильтр присоединения. 2

С-003-88. Паспорт на высокочастотный кабель линейного высокочастотного тракта. 3

С-004-88. Паспорт на соединительную линию.. 4

С-005-88. Паспорт на аппаратуру аск-1с.. 5

С-006-88. Паспорт на аппаратуру аск-1р. 8

С-007-88. Паспорт на аппаратуру аск-3с.. 11

С-008-88. Паспорт на аппаратуру аск-3р. 15

С-009-88. Паспорт на аппаратуру лус-80. 20

С-010-88. Паспорт на аппаратуру вчсп-12. 21

С-011-88. Паспорт на аппаратуру тгфм-е. 23

С-012-88. Паспорт на 12-канальную систему вч связи. 29

С-013-88. Паспорт на станцию ов-12-3. 34

С-014-88. Паспорт на станцию ПВ-12-3. 40

С-015-88. Паспорт на аппаратуру ум-80 впвп/нвп.. 42

С-016-88. Паспорт на станцию во-12-е2. 45

С-017-88. Паспорт на станцию 3-12/пз-цт, 3-12/пз-цдпт, 3-12/пз-дпт. 50

С-018-88. Паспорт на станцию тн12н-е. 57

С-019-88. Паспорт на станцию 3-12 ф/о-цт, 3-12 ф/о-дпт. 63

С-020-88. Паспорт на аппаратуру телемеханики мкт-2. 72

С-021-88. Паспорт на устройства комплекса телемеханики тм-120-1м.. 80

Приложение 1. Осциллограммы устройства уп-кп.. 88

Приложение 2. Таблица согласования входных цепей уп-кп и выходных цепей луви-ти.. 102

С-022-88. Паспорт на аппаратуру телемеханики тм-512. 102

С-023-88. Паспорт на аппаратуру телемеханики тм-800а.. 106







© 2013 Ёшкин Кот :-)
