МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ПО ЭКСПЛУАТАЦИИ ЭНЕРГОСИСТЕМ

ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ
ПО НАЛАДКЕ, СОВЕРШЕНСТВОВАНИЮ ТЕХНОЛОГИИ
И ЭКСПЛУАТАЦИИ ЭЛЕКТРОСТАНЦИЙ И СЕТЕЙ
"СОЮЗТЕХЭНЕРГО"







МЕТОДИЧЕСКИЕ УКАЗАНИЯ
ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
ТОКОВОЙ ЗАЩИТЫ ПДЭ 2002

МУ 34-70-067-84







СПО СОЮЗТЕХЭНЕРГО
МОСКВА 1984







РАЗРАБОТАНО Предприятием "Южтехэнерго" ПО "Союзтехэнерго"

ИСПОЛНИТЕЛЬ Д.И. ЛУЧКО

УТВЕРЖДЕНО Производственным объединением по наладке, совершенствованию технологии и эксплуатации электростанций и сетей "Союзтехэнерго"

Заместитель главного инженера А.Д. ГЕРР

23.03.84







МЕТОДИЧЕСКИЕ УКАЗАМИ ПО
ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
ТОКОВОЙ ЗАЩИТЫ ПДЭ 2002

МУ 34-70-067-84







В Методических указаниях приведены технические данные, методика проверки, а также рекомендации по техническому обслуживанию токовой защиты ПДЭ 2002.

Методические указания предназначены для инженерно-технических работников, занимающихся обслуживанием устройств релейной защиты. Данные Методические указания могут быть использованы также при техническом обслуживании токовой защиты ТЗ 751 (особенности проверки этой панели приведены в приложении 1).

1. ОБЩАЯ ЧАСТЬ

Панель ПДЭ 2002 используется в качестве резервной защиты для ВЛ 500 - 750 кВ. По времени действия междуфазная отсечка и I ступень защиты нулевой последовательности панели ПДЭ 2002 полноценно резервирует основную защиту ВЛ - комбинированную направленную и дифференциально-фазную защиту ПДЭ 2003. При ликвидации повреждений с временем действия вторых ступеней резервных защит возможно нарушение устойчивости. Поэтому III и IV ступени защиты нулевой последовательности (ЗИП) выполнены достаточно быстродействующими для обеспечения отключения КЗ в пределах всей длины защищаемой линии. Это осуществляется передачей ВЧ сигналов с одного конца линии на другой.

Питание схемы лотки токовой защиты осуществляется от преобразовательного блока питания, обеспечивающего гальваническую развязку цепей защиты и цепей оперативного постоянного тока.

Для повышения быстродействия токовая защита имеет тиристорные блоки, воздействующие на электромагниты отключения выключателей, а для повышения надежности функционирования токовая защита снабжена устройствами непрерывного и тестового контроля.

Устройство непрерывного контроля сигнализирует о неисправности отдельных элементов и узлов.

Устройство тестового контроля позволяет проводить проверку защиты без переключений и подсоединений на ряду зажимов с минимальной затратой времени.

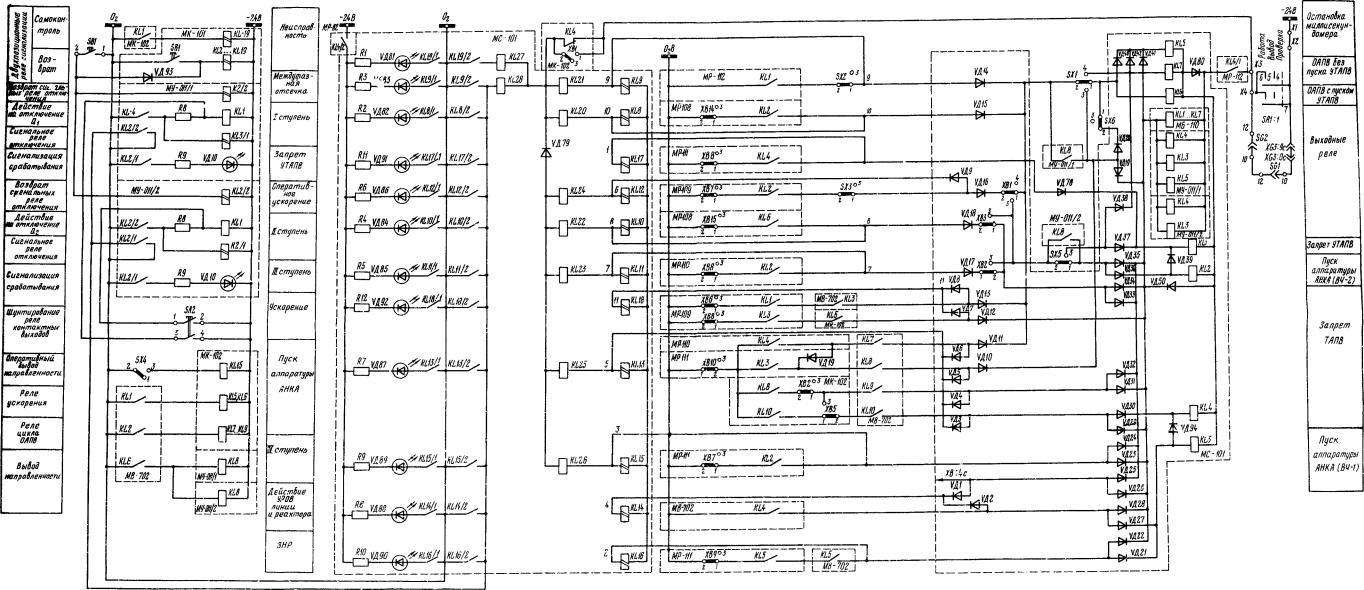

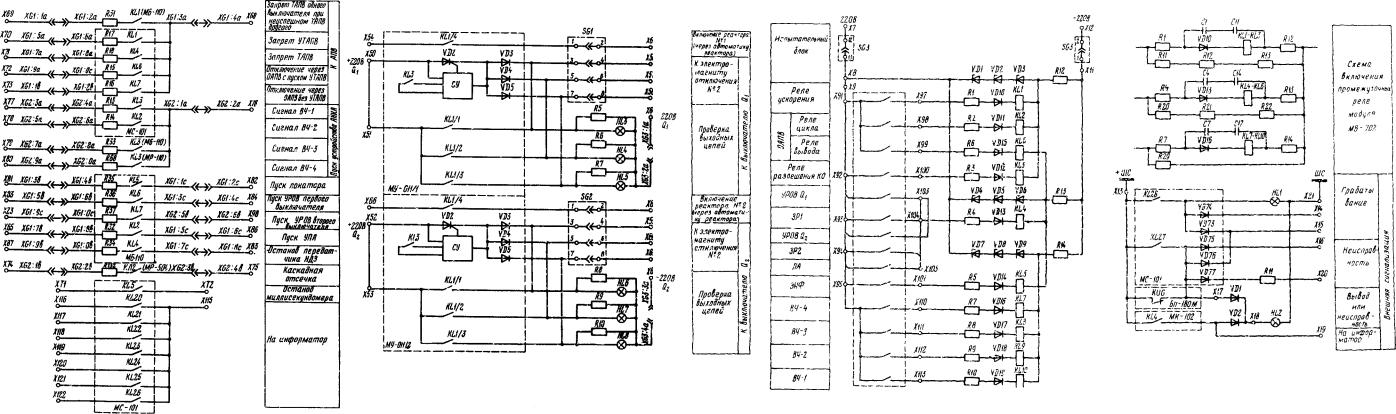

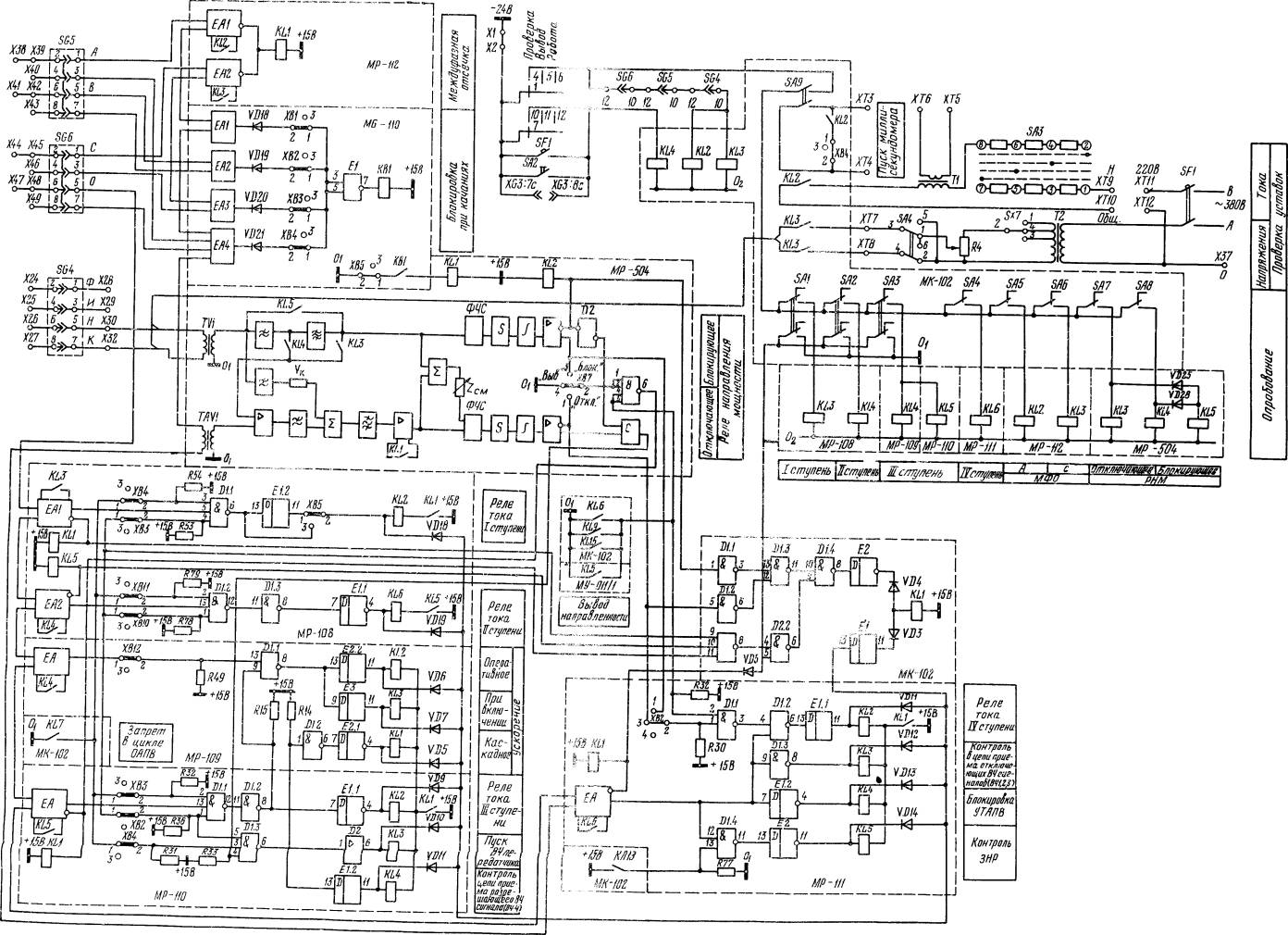

Устройство и принцип выполнения защиты приведены в приложении 2.

Периодичность и объем работ по техническому обслуживанию защиты ПДЭ 2002 приведены в разд. 18.

2. МЕРЫ БЕЗОПАСНОСТИ

2.1. Работы в цепях панели необходимо производить в соответствии с "Правилами техники безопасности при эксплуатации электроустановок". (М.: Энергия, 1981).

2.2. Перед началом работ проверить заземление металлоконструкции панели. При необходимости работа с модулем вне панели следует заземлить шасси модуля.

2.3. Работы в цепях, находящихся под напряжением, производить инструментом с изолированными рукоятками (у отверток должна быть изолирована часть стержня, прилегающая к рукоятке).

2.4. Для закорачивания токовых цепей на ряду зажимов необходимо применять специальные закоротки. Следует помнить, что самозакорачивающиеся токовые штекерные разъемы не всегда обеспечивает контакт при вынутом модуле. Поэтому запрещается вынимать модули при вставленных рабочих крышках испытательных блоков в токовых цепях.

2.5. Во избежание повреждения микросхем модули следует вынимать из кассет и вставлять их в кассеты только при отключенном блоке питания (БП).

3. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

3.1. Подобрать комплект проектной и заводской документации, подготовить протокол (приложение 3) для внесения данных по результатам проверки.

3.2. Получить от службы РЗА уставки и указания о режимах работы защиты.

3.3. Ознакомиться с состоянием панели, модулей и элементов, размещенных вне модулей, согласно табл. 1.

Таблица 1

Обозначение элемента на схеме

Тип модуля или элемента

Наименование элемента

Место установки

E1

БП-180М

Блок питания

Кассета A1

Е3

Е4

Е6

Е5

МВ-702

Модуль приемных реле

E1

MP-108

Модуль реле тока I и II ступеней

Кассета А2

Е2

MP-I09

Модуль реле тока с блокировкой от броска тока намагничивания

Е3

МР-110

Модуль реле тока III ступени

Кассета А2

Е4

MP-111

Модуль реле тока IV ступени

Е5

МУ-011/1

Модуль управления

Е6

МУ-011/2

Модуль управления

E1

MK-102

Модуль контроля

Кассета A3

Е3

МР-504

Модуль реле направления мощности

Е4

МБ-110

Модуль трехфазного реле тока

Е5

MP-112

Модуль реле тока междуфазной отсечки

Е6

MC-101

Модуль сигнализации

SG1 - SG6

БИ-6-У4

Блоки испытательные

Плита панели за откидной дверью

T1

-

Трансформатор нагрузочный

Т2

-

Трансформатор напряжения

SF1

АП-50-3М

Автоматический выключатель

Д1, Д2

КД205А

Диоды выпрямительные

SA2

TB1-4

Переключатель

SA3

ПКУ3-12

Ключ пакетный

SA4

ТП1-2

Переключатель

XG1 - XG3

РП14-30Л

Контрольные разъемы

HL3 - HL8

Ц220-10

Лампы

SA1

ПГК-5П4Н-8А

Переключатель

Дверь панели

SX1 - SX6

НКР-3-У3

Накладки

SB1

КЕ 011-У3

Выключатель

HL1, HL2

Ц220-10

Лампы

3.4. Подготовить необходимые измерительные приборы, инструмент, приспособления, соединительные провода, запасные части, комплектные испытательные устройства согласно приложению 4.

3.5. Для удобства измерений изготовить разделительную колодку для подключения модулей, приведенную на рис. 1.

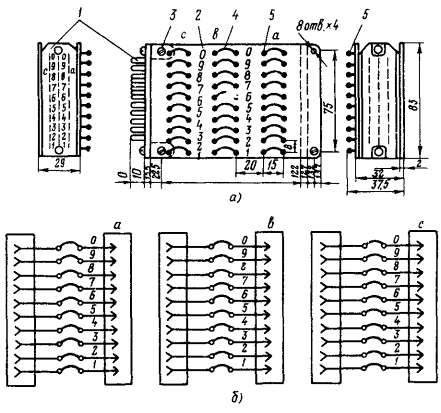

Рис. 1. Разделительная колодка для подключения модулей:

а - сборочный чертеж; 1 - разъемы РП14-30Л0; 2 - плата (гетинакс); 3 - винт М4;
4 - гибкий провод; 5 - лепесток; б - схема электрических соединений

3.6. Произвести допуск бригады к работе. При подготовке рабочего места должны быть приняты меры против ошибочного отключения присоединений, находящихся в работе.

4. ВНЕШНИЙ ОСМОТР ПАНЕЛИ

4.1. При внешнем осмотре панели следует проверить:

- отсутствие внешних дефектов конструкции панели, испытательных блоков и разъемов, накладок, переключателей, регулируемых резисторов, рядов зажимов;

- надежность крепления направляющих планок для установки модулей в кассете;

- наличие и правильность надписей на устройствах защиты, правильность маркировки кабелей, жил кабелей и проводов;

- надежность контактных соединений, особенно токовых разъемов;

- затяжку болтов, стягивающих сердечники трансформаторов, дросселей;

- качество пайки и целостность печатного монтажа.

Печатный монтаж не должен иметь видимых повреждений: отслаивающихся проводников и заусенцев, перемычек между дорожками печатной схемы и выводами элементов.

5. ПРОВЕРКА ИЗОЛЯЦИИ ПАНЕЛИ

5.1. Подготовительные работы:

- отсоединить все внешние цепи на рядах зажимов панели;

- установить в рабочее положение модули, задние крышки кассет, рабочие крышки испытательных блоков, переключатели  защит, автоматические выключатели 1-B1 и 1-B2 БП;

- отсоединить от корпуса панели O1 и О2 (рис. 2);

- отключить переключатель КОНТРОЛЬ ИЗОЛЯЦИИ БП.

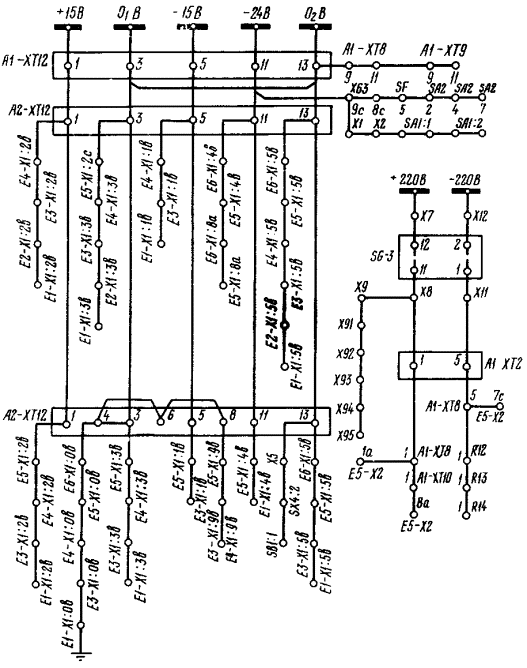

Рис.2. Схема разводки цепей постоянного тока

5.2. Методика измерения сопротивления изоляции приведена в ГОСТ 25071-81, ГОСТ 25072-81.

5.2.1. Собрать все цепи в отдельные группы установкой перемычек на рядах зажимов панели и кассеты согласно табл. 2.

5.2.2. Измерения производить поочередно для каждой группы цепей относительно корпуса панели. Сопротивление изоляции групп 1 - 9 проверить мегаомметром на напряжение 500 В, а группы 10 - мегаомметром на напряжение 100 В. Измерения производить сначала при вынутых модулях из кассет, затем при вставленных.

5.2.3. Проверить мегаомметром на напряжение 500 В сопротивление изоляции между фазами цепей тока согласно табл. 3.

Измерения производить аналогично п. 5.2.2. Во всех случаях значения сопротивления изоляции должно быть не менее 10 МОм.

5.2.4. Проверить электрическую прочность изоляции поочередно для каждой группы цепей (за исключением 10-й группы) относительно корпуса панели напряжением переменного тока 1000 В, 50 Гц в течение 1 мин.

5.2.5. После проверки электрической прочности изоляции повторно измерить сопротивление изоляции согласно п. 5.2.2. Изоляция панели считается задержавшей испытание, если значения сопротивления до и после испытания будут одинаковыми.

5.2.6. По окончании проверки сопротивления изоляции снять все временные перемычки, установленные до измерений сопротивления изоляции групп цепей. Подключить O1 и O2 к корпусу панели.

Таблица 2

Наименование групп

Объединены зажимы панели или кассеты

1.

Цепи напряжения постоянного тока 220 В

Х7, Х12

2.

Цепи переменного тока

Х39, Х42, Х45, Х48

3.

Цепи напряжения переменного тока "разомкнутого треугольника"

Х24, Х25, Х26, Х27

4.

Цепи напряжения переменного тока 380 В

1,3 SFI и ХТ12

5.

Цепи отключения выключателя Q1

Х50, X56, Х57, Х58, Х64

6.

Цепи отключения выключателя Q2

Х52, Х59, Х60, X61, X65

7.

Выходные цепи

Х68-Х88, Х23, Х98, XT1, XT2

8.

Цепи сигнализации

X13-X21

9.

Цепи выходов на информатор

Х115-Х122

10.

Цепи выходных напряжений БП + 15 В; О1В; - 15 В; - 24 В; О2В

А1-ХТ12:1; А1-ХТ12:3; А1-ХТ12:5; А1-ХТ12:13

Таблица 3

Фазы цепей токов

Место подключения мегаомметра

А - ВСО

Х39 - Х42, Х45, Х48

В - АСО

Х42 - Х39, Х45, Х48

С - АВО

Х45 - Х39, Х42, Х48

6. ПРОВЕРКА БЛОКА ПИТАНИЯ

6.1. Проверить ток срабатывания электромагнитных элементов автоматических выключателей 1 - B1 и 1 - B2. Зафиксировать ток срабатывания левого и правого полюсов, значение которого должно составлять (10 ± 2) А.

Проверка производится на вынутом из кассеты сдвоенном модуле E1 и подаче тока непосредственно на полюс автоматического выключателя.

6.2. Подключить БП к источнику напряжения постоянного тока 220 В, амплитуда пульсаций которого не должна превышать 6 %. Схема проверки блока питания приведена на рис. 3.

6.3. К зажимам A1-XT12 подключить реостаты (см. рис. 3) и установить токи нагрузки при номинальных выходных напряжениях:

- для выхода - 24 В - 2,1 А;

- для выхода + 15 В - 1,1 А;

- для выхода - 15 В - 1,0 А.

При этом, остальные модули должны быть вынуты.

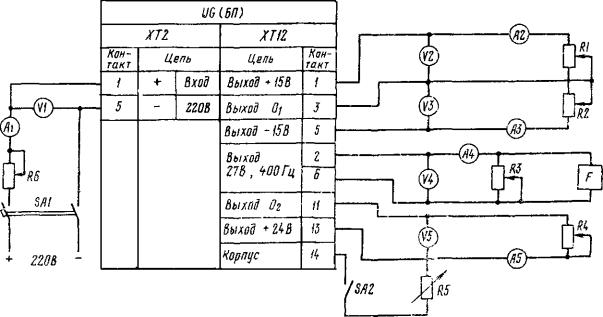

Рис. 3. Схема проверки блока питания:

SAI - автоматический выключатель АП - 50 2МТ, 2,5 A; R1, R2 - реостаты РСП;
Rном = 30 Ом, Iном = 4 A; R3, R4 - реостаты РСП; Rном = 19 Ом, Iном = 5 A;
R5 - магазин сопротивлений R33; R6 - реостат РСП, Rном = 70 Ом, Iном = 2,6 A;
A1 - A5 - амперметр Э526, 2,5 - 5 А; VI - вольтметр Э533, 75-600 В;
V2-V5 - комбинированный прибор Ц4317; F- частотомер ЧЗ-32; SA2 - переключатель

6.4. С помощью автоматического выключателя 1-B1 включить БП в работу и прогреть его в течение 10 - 15 мин.

6.5. При входном напряжении 220 В установить с помощью переменных резисторов R11 и R15 в модуле Е6 выходные напряжения ± 15 В. Измерить напряжение на выходе 24 В, которое должно находиться в пределах от 22,7 до 23,0 В. Если напряжение на выходе 24 В равно 25 - 28 В, это означает, что реле 1 ступени устройства ступенчатой стабилизации находится в отключенном состоянии и его необходимо включить с помощью потенциометра 3 – R11 (1 ступень).

6.6. Установить напряжение срабатывания и возврата реле минимального напряжения 1 и 2 ступеней устройства ступенчатой стабилизации: срабатывание и возврат 1 ступени происходит при значениях напряжений в пределах 210 ÷ 218 В, а 2 ступени - в пределах 189 ÷ 198 В. При этом изменение выходного напряжения 24 В должно находиться в пределах от 21,6 до 25,4 В.

Срабатывание и возврат 1 и 2 ступеней регулируется с помощью переменных резисторов 3 - R 11 (1 ступень) и 3 - R14 (2 ступень) модуля Е4. Срабатывание ступеней стабилизации определяется по возрастанию выходного напряжения или визуально по работе промежуточных реле для 1 ступени 2 - РП1, для 2 ступени - 2 - RП2.

6.7. Снять характеристику зависимости выходных напряжений от входного напряжения. При изменении входного напряжения от 80 до 110 % номинального изменения выходных напряжений должны находиться в следующих пределах:

- для выхода ± 15 В - (14,7 - 15,3) В;

- для выхода - 24 В - (22,6 - 26,4) В.

Если значения выходных напряжений не соответствуют указанным не пределам, то необходимо проверить:

- частоту задающего генератора на выходе 27 В, которая должна быть в пределах 350 ÷ 450 Гц;

- значение токов нагрузки на выходах БП;

- правильность выполнения монтажа БП;

- исправность элементов Т-403, Т-205;

- пульсацию входного и выходных напряжений.

Значение пульсации для выходных и входных напряжений должно быть не более:

- для входного напряжения ± 220 В - 6 %;

- для выходного напряжения - 24 В - 6 %;

- для выходного напряжения ± 15 В - 0,8 %.

6.8. Проверить защиту от КЗ на выходах БП и работу АПВ.

Включить автоматические выключатели 1-B1 и 1-B2 БП. Кратковременно закоротить выхода БП О2В и - 24 В, O1B и ± 15 В. При этом должен отключиться автоматический выключатель 1-B1 и осуществиться АПВ 1 - B2.

6.9. Проверить работу устройства контроля изоляции. Отсоединить О1 и O2 от корпуса панели (см. рис. 2). Включить переключатель КОНТРОЛЬ ИЗОЛЯЦИИ. Между зажимами 11, 13 A1-XT12 (выходные напряжения - 24 В, O2B) и корпусом панели включить переменный резистор сопротивлением около 30 кОм. Изменяя сопротивление резистора, определить значение сопротивления, при котором срабатывает устройство контроля изоляции и загорается лампа КОНТРОЛЬ ИЗОЛЯЦИИ.

Сопротивление изоляции должно быть 15 - 25 кОм.

6.10. Разобрать схему, отсоединить реостаты. Проверить сопротивление изоляции БП устройством контроля изоляции. Отключить переключатель КОНТРОЛЬ ИЗОЛЯЦИИ БП. Подключить O1 и О2 к корпусу панели.

7. ПРОВЕРКА РЕЛЕ НАПРАВЛЕНИЯ МОЩНОСТИ
НУЛЕВОЙ ПОСЛЕДОВАТЕЛЬНОСТИ МОДУЛЯ МР - 504

7.1. Подготовительные работы

7.1.1. Указатели переключателей уставок по току и напряжению срабатывания ХВ3, ХВ4, ХВ5, ХВ6, переключателя уставок сопротивления смещения (Zсм) XB2, переключателя компенсации емкостных токов (Yк) XB1 установить в положение "0".

Модуль соединить с кассетой через удлинители. Включить БП.

7.2. Балансировка операционных усилителей (ОУ)
по постоянному току

7.2.1. Регулированием переменных резисторов R37, R38 добиться, чтобы напряжения на выходах ОУ А5 и А7, измеренные на зажимах ХР5, XS:2 и ХР7, ХS:2 милливольтметром постоянного тока (М253 или Ц4317), находились в пределах ± 5 мВ.

7.3. Регулирование фазовых соотношений

7.3.1. Подать переменный ток, равный 1 A, на зажимы панели Х48 н Х49.

Вольтметром переменного тока с внутренним сопротивлением не менее 10 кОм (В3 - 38) измерить напряжение на выходе ОУ А8 (зажимы ХР8 и XS:2), которое должно быть (5,85 ± 0,2) В.

Регулирование напряжения осуществляется переменным резистором R7.

7.3.2. Подать напряжение переменного тока, равное 100 В, на зажимы панели Х26 и Х27.

Вольтметром (см. п. 7.3.1) измерить напряжение на выходе ОУ A3 (зажимы XР3 и XS:2), которое должно быть в пределах (5 + 5,1) В.

Регулирование напряжения осуществляется переменным резистором R5.

7.3.3. Подать на вход панели переменный ток 1 А и напряжение переменного тока 100 В. Фазорегулятором установить угол между током и напряжением, равный 75 ° (ток отстает от напряжения).

Согласно табл. 4 произвести измерения и при необходимости подрегулирование углов.

Измерения рекомендуется производить векторметром Ц - 50 или прибором ВАФ - 85М.

Таблица 4

Измеряемый угол

Значение угла, эл. град

Регулировочный резистор

Между входным напряжением UХ26 - Х27 и напряжением на выходе ОУ А5 (зажимы ХР5, XS:2)

90 ± 1 Выходное напряжение отстает от входного

R28

Между напряжениями на выходах ОУ A3 и А4 (зажимы ХР3, XS:2 и ХР4, XS:2)

± 1

R10

Между напряжениями на выходах ОУ А5 и А7 (зажимы ХР5, XS:2 и ХР7, XS:2)

± 1

R41

Примечание. Однополярные зажимы Х26 и ХР5, ХР3 и ХР4, XР5 я ХР7, Х26 и Х48.

7.4. Проверка угла максимальной чувствительности РМо и РМб

7.4.1. В дальнейшем элементы схемы, относящиеся к РМб, приведены в скобках. Срабатывание РМо и РМб контролируется светодиодами VД21 (VД22).

7.4.2. Подать на вход панели переменный ток 1 А и напряжение переменного тока 100 В. Изменяя фазорегулятором угол между током и напряжением, определить границы зоны срабатывания φ1 и φ2 РМо (РМб). Угол максимальной чувствительности φм ч определяется по формуле:

φм.ч для РМо должен быть 255 ± 6 ° а Для РМб 75 ± 6 ° Значение (φм.ч зависит от точности регулирования по п. 7.3.

7.5. Проверка и настройка ОНМ на минимальных уставках
по току и напряжению срабатывания

7.5.1. Проверка чувствительности РМб

7.5.1.1. Переключатели ХВ3-ХВ6 установить в положение "0", соответствующее уставкам по току 0,03 А, по напряжению 1 В. Движок переменного резистора R7 должен быть установлен в среднее положение.

7.5.1.2. Подать на вход панели напряжение переменного тока 100 В и переменный ток, отстающий от напряжения на угол 75 ° (φм.ч для РМб). Регулируя значение тока, добиться срабатывания РМб.

7.5.1.3. Подать на вход панели переменный ток 1 А и, регулируя значение напряжения переменного тока, добиться срабатывания РМб. Ток и напряжение срабатывания РМб не должны отличаться от уставки более чем на ± 10 %. Регулирование чувствительности РМб по току осуществляется переменным резистором R53, а по напряжению - R64.

Коэффициент возврата РМб должен быть не менее 0,8.

Коэффициент возврата и устранение вибрации реле регулируется подбором сопротивления резистора R112.

7.5.1.4. Значения тока и напряжения срабатывания РМб на всех уставках приведены в табл. 8 и 9.

7.5.2. Проверка чувствительности РМо

7.5.2.1. При положениях переключателей ХВ3 – ХВ6 и резистора R7, указанных в п. 7.5.1, подать на панель напряжение переменного тока 100 В и переменный ток, отстающий от напряжения на угол 255 ° (φм.ч для РМо). Регулируя значение тока, добиться срабатывания РМо.

7.5.2.2. Подать на вход панели переменный ток 1 А и, регулируя значения напряжения переменного тока, добиться срабатывания РMo. Ток и напряжение срабатывания РMo не должны отличаться от уставки более чем на ± 10%. Регулирование чувствительности РМо по току осуществляется переменным резистором R80, а по напряжению - R83.

Коэффициент возврата РМО должен быть не менее 0,8. Коэффициент возврата и устранение вибрации реле регулируется подбором сопротивления резистора R111.

7.5.2.3. Значения тока и напряжения срабатывания РMo на всех уставках приведены в табл.8 и 9.

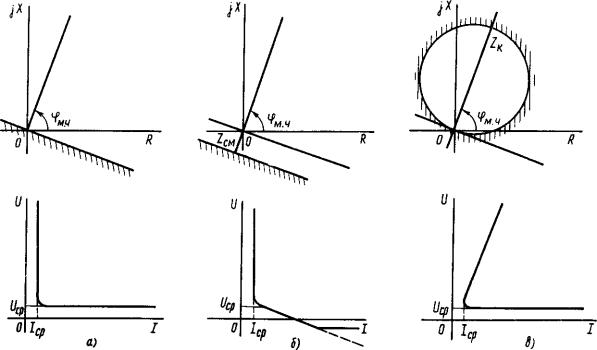

7.6. Проверка зоны работы OHM

7.6.1. Проверку угловой зоны производить на минимальных уставках по току и напряженно срабатывания при значениях тока и напряжения 0,09 А, 3 В и 0,3 А, 10 В. Границы зоны срабатывания φ1 и φ2 определяются по п. 7.4. Зона работы Δ φ определяется по формуле

Зона работы OHM должна быть не менее 110 и 140 ° при значениях тока и напряжения соответственно 0,09 А, 3 В и 0,3 А, 10 В.

7.7. Проверка устройства смещения в зону

7.7.1. Установить минимальные уставки OHM по току (0,03 А) и напряжению (1 B).

Проверку устройства смещения в зону производить на заданной уставке изменением тока срабатывания РMo при введенном смещении и напряжении переменного тока на входе панели, равном нулю. Значение сопротивления смещения (Zсм) определяется по формуле

где Uуст - напряжение уставки OHM;

Iср - ток срабатывания РМо при введенном смещении.

7.7.2. Значения токов срабатывания RМо в зависимости от положения переключателя уставок сопротивления смещения ХВ2 приведены в табл. 5. Значения токов срабатывания должны находиться в пределах ± 10 % значений, указанных в табл. 5.

Таблица 5

Положение переключателя уставок сопротивления смещения ХВ2, Ом

5

10

15

20

25

30

Ток срабатывания РМо, мА

200

100

66

50

40

33

7.8. Проверка устройства компенсации емкостных токов

7.8.1. Установить минимальные уставки OHM по току (0,03 А) и напряжению (1 B).

7.8.2. Проверку устройства компенсации емкостных токов производить на заданной уставке изменением тока срабатывания РMo и РМб при введенной компенсации емкостных токов, угле максимальной чувствительности и напряжении переменного тока 100 В. Значение компенсации емкостных токов Yк определяется по формулам:

Для PМo

где Iср - ток срабатывания реле при входном напряжении 100 В (при наличии компенсации);

Iуст, Uycт - уставки реле ОНМ по току и напряжению.

Для PМб

где ± Iср - ток срабатывания РМб в зависимости от фазы тока относительно напряжения, подводимого к реле

7.8.3. Значения токов срабатывания ОНМ в зависимости от положения переключателя компенсации емкостных токов Yк XB1 приведены в табл. 6.

Значения токов срабатывания должны находиться в пределах ± 10 % значений, указаниях в табл. 6.

Таблица 6

Положение переключателя компенсации емкостных токов ХВ 1

Yк  %

5

10

15

20

40

60

80

100

Yк · 10-4 См

1,75

3,50

5,25

7,00

14,00

21,00

28,00

35,00

РМо

Iср мА

47,3

64,5

82,0

99,0

168,0

240,0

308,0

375,0

РМб

Iср мА

-12,7

4,5

22,0

39,0

108,0

180,0

248,0

315,0

7.9. Проверка степени загрубления реле OHM
при действии блокировки при качаниях

7.9.1. В модуле МБ - 110 установить перемычку между зажимами XS:2, ХS:9. Подать напряжение O1 на зажимы XS:9 для срабатывания реле KB1 модуля МБ - 110 и реле KL1 модуля МР - 504. Установить минимальные уставки OHM по току (0,03 А) и напряжению (1 В).

Проверку загрубления реле OHM производить изменением тока срабатывания РМo при крайних положениях переменного резистора R66 при угле максимальной чувствительности и напряжении переменного тока 100 В. Степень загрубления по току срабатывания реле определяется как отношение этих токов к току срабатывания, равному 0,03 А.

Данные измерений приведены в табл. 7.

Таблица 7

Сопротивление резистора R66

Ток срабатывания, мА

Степень загрубления OHM

Минимальное

< 33

Не более 1,1

Максимальное

> 120

Не менее 4,0

7.9.2. Отрегулировать заданную уставку степени загрубления.

7.10. Дополнительные проверки при
несоответствии характеристик OHM

7.10.1. Проверка трансреактора TAVI

7.10.1.1. На первичную обмотку W1 трансреактора Х2:3, Х2:4 подать переменный ток, равный 1 А. Измерить напряжение на вторичной обмотке W2 трансреактора RI, XS:2. Напряжение должно быть в пределах 4 ÷ 6 В. С помощью векторметра Ц-50 или ВАФ-85М измерить угол между первичным током и напряжением на вторичной обмотке. Угол должен быть равен 70 – 90 °.

7.10.2. Проверка трансформатора напряжения ТVI

7.10.2.1. На первичную обмотку W1 трансформатора X1:1a, X1:2a подать напряжение переменного тока, равное 100 В. Измерить напряжение на резисторах R4 и R5, подключенных ко вторичной обмотке W2 и к отпайке 1 трансформатора.

Напряжения на резисторах R4 и R5 должны соответственно находиться в пределах (11,8 ÷ 13,1) В и (9,4 ÷ 10,4) В.

7.10.3. Проверка частотной характеристики по цепям напряжения

7.10.3.1. Подать напряжение переменного тока 3 В от генератора звуковой частоты на зажимы X1:1a, X1:2a модуля.

7.10.3.2. Снять зависимость напряжения на зажимах XS:2 и XF5, измеренного вольтметром В3 - 38, от частоты в пределах от 30 до 500 Гц. Напряжение частотой 150 Гц должно ослабляться фильтровой частью не менее чем 8 раз, а частотой выше 150 Гц не менее чем 4 раза.

7.10.4. Проверка частотной характеристики по цепям тока

7.10.4.I. Подать переменный ток 0,1 А от генератора звуковой частоты на зажимы Х2:3, Х2:4 модуля.

7.10.4.2. Снять зависимость напряжения на зажимах ХS:2 и XP7, измеренного вольтметром В3 - 38, от частоты в пределах от 30 до 500 Гц. Ток частотой 150 Гц должен ослабляться фильтровой частью не менее чем 6 раз, частотой выше 150 Гц не менее чем 4 раза.

7.10.5. Проверить потенциалы OHM в контрольных точках согласно приложению 5.

7.11. Выставление заданных уставок ОНМ

7.11.1. Для установки уставок РМо по переменному току предназначен переключатель ХВ6 с полями I' и I'' РMб – ХВ3 с полями I' и I''. Уставка реле в амперах определяется по формуле

Для установки уставки РMo по напряжению переменного тока предназначен переключатель ХВ5, РМб - ХВ4. Уставка реле в вольтах определяется по формуле

7.11.2. В табл. 8 и 9 приведены токи и напряжения срабатывания РMo, РMб OHM в зависимости от положения указателей переключателей.

Таблица 8

Положение переключателя ХВ6 (ХВ3)

I'

0

0

0

0

0

0,03

0,06

0,09

I''

0

0,006

0,012

0,018

0,024

0

0

0

Ток срабатывания OHM, мА

30

36

42

48

54

60

90

120

Таблица 9

Положение переключателя ХВ5 (ХВ4)

U'

0

0

0

0

0

1

2

3

4

U''

0

0,2

0,4

0,6

0,8

0

0

0

0

Напряжение срабатывания OHM, В

1,0

1,2

1,4

1,6

1,8

2,0

3,0

4,0

5,0

7.11.3. Для установки смещения РMo предназначен переключатель ХВ2 (Zсм) Цифры у указателя переключателя соответствуют уставке смещения в Омах. Zсм регулируется от 0 (смещение выведено) до 30 Ом ступенями по 5 Ом.

7.11.4. Уставка проводимости компенсации емкостных токов устанавливается переключателем XB1 (Yк). Значения проводимости на указателе переключателя приведены в процентах от максимальной уставки, равной 35 · 10-4 См. Уставка регулируется от 1,75 · 10-4 См ступенями по 1,75 · 10-4 См с точностью ± 10 % на всех уставках.

Для установки степени загрубления отключающего реле при срабатывании трехфазного реле тока предназначен переменный резистор R66. Степень загрубления плавно регулируется от 1,1 до 4,0.

7.12. Проверка чувствительности,
снятие вольт-амперных и угловых характеристик OHM
на рабочих уставках

7.12.1. Проверить φм.ч, зону работы и установить чувствительность срабатывания ОНМ по току и напряжению (пп. 7.4 - 7.6).

Рис.4. Вольт-амперные и угловые характеристики ОНМ
в комплексной плоскости:

а - с выведенным смещением и компенсацией емкостных токов;
б - с введенным смещением; в - с введенной компенсацией емкостных токов

7.12.2. Снять вольт - амперную характеристику OHM Iср=f(Uср) при φ = φм.ч при выставленных уставках по Yк и Zсм.

7.12.3. Снять угловую характеристику OHM Uср = f(φ) при I = const с введенным смещением и компенсацией емкостных токов.

На рис. 4 приведены вольт - амперные и угловые характеристики OHM в комплексной плоскости.

8. ПРОВЕРКА ТОКОВЫХ РЕЛЕ ЗАЩИТЫ
ОТ МЕЖДУФАЗНЫХ КОРОТКИХ ЗАМЫКАНИЙ (МФО) И I - IV
СТУПЕНЕЙ ЗАЩИТЫ НУЛЕВОЙ ПОСЛЕДОВАТЕЛЬНОСТИ (ЗНП)

8.1. Размещение токовых реле

Реле тока МФО расположены в модуле MP - 112, реле тока I и II ступеней ЗНП - в модуле MP – 108, реле тока III ступени ЗНП - в модуле MP - 110, реле тока IV ступени ЗНП - в модуле MP - 111.

8.2. Проверка токовых реле МФО и I ступени ЗНП

8.2.1. Подать регулируемый синусоидальный ток поочередно на зажимы панели Х39, Х40 и Х45, Х46 для проверки реле фаз А и С МФО и на зажимы Х48, Х49 для проверки реле I ступени ЗНП.

8.2.2. Установить переключатели дискретного регулирования, накладки двукратного загрубления и указатели кратности в зависимости от заданных уставок в положения согласно табл. 10.

Таблица 10

Положение накладки двукратного загрубления (XB1, ХВ2)

Положение указателя кратности (КА, КС, КI)

Ток срабатывания (А) при положениях переключателей дискретного регулирования (ХВ3, ХВ4, ХВ2)

1

3

9

27

3-2

1

0,15

0,45

1,35

4,05

2

0,3

0,9

2,7

8,1

3

0,45

1,35

4,05

12,15

1-2

1

0,3

0,9

2,7

8,1

2

0,6

1,8

5,4

16,2

3

0,9

2,7

8,1

24,3

8.2.3. Проверить ток срабатывания, ток возврата реле и определить коэффициент возврата.

8.2.4. Точное регулирование уставки производить переменным, резистором R15 (для реле МФО фазы А), R40 (для реле МФО фазы С) и R25 (для реле I ступени ЗНП).

8.2.5. Значения токов срабатывания реле должны находиться в пределах ± 5 % значений, указанных в табл. 10. Коэффициент возврата реле должен быть не менее 0,9.

8.2.6. Срабатывание и возврат реле контролировать светодиодами, расположенными на лицевых платах модулей.

8.3. Проверка токовых реле II и III ступеней ЗНП

8.3.1. Подать регулируемый синусоидальный ток на зажимы панели Х48, Х49.

8.3.2. Установить переключатели дискретного регулирования, накладки двукратного загрубления и указатели кратности в зависимости от заданных уставок в положения согласно табл. 11.

8.3.3. Проверить ток срабатывания, ток возврата реле и определить коэффициент возврата.

8.3.4. Точное регулирование уставки производить переменным резистором R40 (для реле II ступени ЗНП) и R18 (для реле III ступени ЗНП).

8.3.5. Значения токов срабатывания реле должны находиться в пределах ± 5 % значений, указанных в табл. 11. Коэффициент возврата реле должен быть не менее 0,9.

Таблица 11

Положение накладки двукратного загрубления (ХВ8, ХВ9)

Положение указателя кратности (КП, К)

Ток срабатывания (А) при положении переключателей дискретного регулирования (ХВ9, XB1)

1

3

9

27

3 - 2

1

0,05

0,15

0,45

1,35

2

0,1

0,3

0,9

2,7

3

0,15

0,45

1,35

4,05

1 - 2

1

0,1

0,3

0,9

2,7

2

0,2

0,6

1,8

5,4

3

0,3

0,9

2,7

8,1

8.3.6. Срабатывание и возврат реле контролировать светодиодами, расположенными на лицевых платах модулей.

8.4. Проверка токового реле IV ступени ЗНП

8.4.1. Подать регулируемый синусоидальный ток на зажимы панели Х48, Х49.

8.4.2. Установить переключатель дискретного регулирования и указатель кратности в зависимости от заданной уставки в положение согласно табл. 12.

Таблица 12

Положение указателя кратности (К)

Ток срабатывания (А) при положении переключателя дискретного регулирования XB1

1

3

9

27

1

0,025

0,075

0,225

0,675

2

0,05

0,15

0,45

1,35

3

0,075

0,225

0,675

2,025

8.4.3. Проверить ток срабатывания, ток возврата реле и определить коэффициент возврата.

8.4.4. Точное регулирование уставки производить переменным резистором R18.

8.4.5. Значения токов срабатывания реле должны находиться в пределах + 5 % значений, указанных в табл. 12. Коэффициент возврата реле должен быть не менее 0,9.

8.4.6. Срабатывание и возврат реле контролировать светодиодами, расположенными на лицевой плате модуля.

9. ПРОВЕРКА ТРЕХФАЗНОГО РЕЛЕ ТОКА МОДУЛЯ МБ - 110

9.1. Проверить ток срабатывания, ток возврата реле и определить коэффициент возврата на заданной уставке. Регулирование уставки реле производить переменным резистором R23 от 1 до 2 А при подаче фазного тока и от 3 до 6 А при подаче тока 3Iо.

9.2. Коэффициент возврата реле должен быть не менее 0,8. Коэффициент возврата регулируется подбором сопротивления резистора R29.

9.3. Срабатывание и возврат реле контролировать светодиодом, расположенным на лицевой плате модуля.

9.4. Значения токов срабатывания реле в зависимости от подачи фаз токов, положения накладок XB1 - XB4 и движка резистора R23 приведены в табл. 13.

Таблица 13

Фаза тока

Зажимы панели

Положения накладов

Ток срабатывания, А

XB1

ХВ2

ХВ3

ХВ4

А

Х39, Х40

2 - 1

2 - 3

2 - 3

2 - 3

1 - 2

2 - 3

2 - 3

2 - 3

2 - 1

X

Х42, Х43

2 - 3

2 - 1

2 - 3

2 - 3

0

Х45, Х46

2 - 3

2 - 3

2 - 1

2 - 3

0

Х48, Х49

2 - 3

2 - 3

2 - 3

2 - 1

3 - 6

10. ПРОВЕРКА РЕЛЕ ТОКА С БЛОКИРОВКОЙ ОТ БРОСКА
ТОКА НАМАГНИЧИВАНИЯ (РТЕ) МОДУЛЯ MP - 109

10.1. Проверка фильтра-пробки L1, C2

10.1.1. Фильтр-пробку (дроссель L1 и конденсатор С2) настроить на резонансную частоту 150 Гц, Проверку фильтра производить при разомкнутой накладке ХВ4.

10.1.2. Подать на выводы конденсатора С2 напряжение переменного тока 10 В, 150 Гц от генератора звуковой частоты. Последовательно с источником включить миллиамперметр.

Значение тока должно быть не более 1,5 мА. При необходимости произвести регулирование значения тока изменением зазора магнитопровода дросселя L1.

10.2. Проверка фильтра-шунта L2, С4

10.2.1. Фильтр-шунт (дроссель L2 и конденсатор С4) настроить на резонансную частоту 100 Гц. Проверку фильтра производить при разомкнутой накладке ХВ5.

10.2.2. Подать на фильтр L2, С4 напряжение переменного тока 10 В, 100 Гц от генератора звуковой частоты. Последовательно с источником включить миллиамперметр. Значение тока должно быть не менее 50 мА.

При необходимости произвести регулирование значения тока изменением зазора магнитопровода дросселя L2.

10.3. Проверка фильтра TAV1, C1, L1, С2, С3

10.3.1. Трансреактор TAV1 вместе с конденсатором С1 на его выходе, фильтром-пробкой L1, С2 и конденсатором С3 настроить на резонансную частоту 50 Гц.

10.3.2. Накладку XB1 установить в положение "0,05", переключатель XB1 установить в положение "1,0", накладки ХВ3, ХВ4, ХВ5 замкнуть. Включить БП.

10.3.3. В токовую цепь (Х48, Х49) подать синусоидальный ток 0,05 А, 50 Гц.

При среднем положении движка переменного резистора R9 милливольтметром В3 - 38 измерить напряжение на конденсаторе С3, которое должно быть 1,8 - 2,0 В.

При необходимости произвести регулирование значения напряжения изменением зазора магнитопровода TAV1.

10.4. Проверка токового реле РТБ

10.4.1. Подать регулируемый синусоидальный ток на зажимы панели Х48, Х49.

10.4.2. Установить переключатели XB1 и ХВ2 в зависимости от заданной уставки в положение согласно табл. 14.

Таблица 14

Положение переключателя XB1

Ток срабатывания (А) при положении переключателя ХВ2

1,0

1,2

1,4

1,6

1,8

2,0

0,05

0,05

0,06

0,07

0,08

0,09

0,10

0,10

0,10

0,12

0,14

0,16

0,18

0,20

0,20

0,20

0,24

0,28

0,32

0,36

0,40

0,30

0,30

0,36

0,42

0,48

0,54

0,60

0,5

0,5

0,6

0,7

0,8

0,9

1,0

0,75

0,75

0,90

1,05

1,20

1,35

1,50

1,5

1,5

1,8

2,1

2,4

2,7

3,0

3,0

3,0

3,6

4,2

4,8

5,4

6,0

10.4.3. Проверить ток срабатывания, ток возврата реле и определить коэффициент возврата.

10.4.4. Точное регулирование уставки производить переменным резистором R9.

10.4.5. Значения токов срабатывания реле должны находиться в пределах ± 5 % значений, указанных в табл. 14. Коэффициент возврата реле должен быть не менее 0,9. Коэффициент возврата и устранение вибрации регулировать подбором сопротивления резистора R13.

10.4.6. Срабатывание и возврат реле контролировать прибором (например Ц4317), подключенным к зажимам XS:2 ("O1") и XS:4. В несработанном состоянии реле РТБ показания вольтметра должны находиться в пределах 0 - 2 В, а при срабатывании - напряжение должно скачком увеличиться до 13 - 15 В.

10.4.7. Если РТБ не используется, оно должно быть выведено и его токовые цепи закорочены для уменьшения потребления по токовым цепям.

11 ПРОВЕРКА ЭЛЕМЕНТОВ ВЫДЕРЖКИ ВРЕМЕНИ

11.1. Проверка элементов выдержки времени tI и tII
I и II ступеней ЗНП модуля MР - 108

11.1.1. Накладки ХВ5, XB14, XB15 модуля MP - 108 и SX1 панели установить в положение 2 - 1. Накладки ХВ3, ХВ4, XB10 и XB11 модуля MP - 108 установить в положение 2 - 3.

11.1.2. Подать на зажимы панели Х48, Х49 через зажимы 4,5 миллисекундомера (МС) Ф209 переменный ток, равный 1,3 Iуст , поочередно I и II ступени ЗНП.

11.1.3. Установить переключатели элементов выдержки времени tI и tII в зависимости от заданных уставок в положения согласно табл. 15.

Таблица 15

Положение переключателей элемента выдержки времени tI

Время срабатывания, с

Положение переключателей элемента выдержки времени tII

Время срабатывания, с

ХВ6

ХВ7

XB12

XB13

0,008

0

0,008

0,05

0

0,05

0,016

0

0,016

0,10

0

0,10

0,024

0

0,024

0,15

0

0,15

0,032

0

0,032

0,20

0

0,20

0,040

0

0,040

0,25

0

0,25

0,048

0

0,048

0,30

0

0,30

0,056

0

0,056

0,35

0

0,35

0,064

0

0,064

0,40

0

0,40

0,072

0

0,072

0,45

0

0,45

0,080

0

0,080

0,50

0

0,50

0,080

0,08

0,160

0,50

0,5

1,00

0,080

0,16

0,240

0,50

1,0

1,50

0,080

0,24

0,320

0,50

1,5

2,00

0,080

0,32

0,400

0,50

2,0

2,50

0,080

0,40

0,480

0,50

2,5

3,00

0,080

0,48

0,560

0,50

3,0

3,50

0,080

0,56

0,640

0,50

3,5

4,00

0,080

0,64

0,720

0,50

4,0

4,50

11.1.4. Точное регулирование уставки времени срабатывания производить переменными резисторами R57 для tI и R81 для tII.

11.1.5. Значения времени срабатывания должны находиться в пределах ± 5 % значений, указанных в табл. 15.

11.1.6. Срабатывание элементов выдержки времени tI и tII контролировать по замыканию контакта реле КL5 модуля MC - 101 (зажимы XT1, XT2).

11.2. Проверка элементов выдержки времени tIII и tIIIВЧ
III ступени ЗНП модуля МР - 110

11.2.1. Накладки ХВ8 модуля MP - 110, XB2 модуля MC - 101, XB10 модуля MP - 111 и SXI панели установить в положение 2 - 1. Накладки ХВ2, ХВ3, ХВ4 модуля MP - 110 установить в положение 2 - 3.

На ряде зажимов установить перемычку Х95, Х110.

11.2.2. Подать на зажимы панели Х48, Х49 через зажимы 4,5 МС Ф209 переменный ток, равный 1,3 Iуст III ступени ЗНП.

11.2.3. Установить переключатели элементов выдержки времени tIII и tIIIВЧ в зависимости от заданных уставок в положения согласно табл. 16.

Таблица 16

Положение переключателей элемента выдержки времени

Время срабатывания, с

tIII

tIIIВЧ

ХВ5

ХВ6

ХВ7

0,1

0

0,1

0,1

0,2

0

0,2

0,2

0,3

0

0,3

0,3

0,4

0

0,4

0,4

0,5

0

0,5

0,5

0,6

0

0,6

0,6

0,7

0

0,7

0,7

0,8

0

-

0,8

0,9

0

-

0,9

1,0

0

-

1,0

1,0

1,0

-

2,0

1,0

2,0

-

3,0

1,0

3,0

-

4,0

1,0

4,0

-

5,0

1,0

5,0

-

6,0

1,0

6,0

-

7,0

1,0

7,0

-

8,0

1,0

8,0

-

9,0

11.2.4. Точное регулирование уставки времени срабатывания производить переменными резисторами R39 для tIII и R58 для tIIIВЧ.

11.2.5. Значения времени срабатывания должны находиться в пределах ± 5 % значений, указанных в табл. 16.

11.2.6. Срабатывание элементов выдержки времени tIII и tIIIВЧ контролировать по замыканию контактов реле KL5 модуля MC - 101 (зажимы ХТ1, ХТ2).

11.3. Проверка элементов выдержки времени tIV
IV ступени ЗНП, tбл.УТАПВ, tЗНР модуля MP - 111

11.3.1. Накладки ХВ7, ХВ8, ХВ9, ХВ10 установить в положение 2 - 1, а накладку ХВ2 - в положение 2 - 4.

11.3.2. Подать на зажимы панели Х48, Х49 через зажимы 4, 5 МС Ф209 переменный ток, равный 1,3 Iуст IV ступени ЗНП.

11.3.3. Установить переключатели элементов выдержки времени tIV, tбл.УТАПВ, и tЗНР в зависимости от заданных уставок в положения согласно табл. 17.

Таблица 17

Положение переключателей элемента выдержки времени

Время срабатывания, с

tIV

tЗНР

tбл.УТАПВ

ХВ3

ХВ4

ХВ6

ХВ5

0,1

0

0,1

0,1

0,1

0,2

0

0,2

0,2

0,2

0,3

0

0,3

0,3

0,3

0,4

0

0,4

0,4

0,4

0,5

0

0,5

0,5

0,5

0,6

0

0,6

-

0,6

0,7

0

0,7

-

0,7

0,8

0

0,8

-

0,8

0,9

0

0,9

-

0,9

1,0

0

-

-

1,0

1,0

1,0

-

-

2,0

1,0

2,0

-

-

3,0

1,0

3,0

-

-

4,0

1,0

4,0

-

-

5,0

1,0

5,0

-

-

6,0

1,0

6,0

-

-

7,0

1,0

7,0

-

-

8,0

1,0

8,0

-

-

9,0

11.3.4. Точное регулирование уставки времени срабатывания производить переменными резисторами R36 для tIV, R57 для tбл.УТАПВ и R66 для tЗНР.

11.3.5. Значения времени срабатывания должны находиться в пределах ± 5 % значений, указанных в табл. 17.

11.3.6. Срабатывание элементов выдержки времени tIV tЗНР контролировать по замыканию контакта реле KL5 модуля MC - 101 (зажимы XT1, ХТ2), а элемента выдержки времени tбл.УТАПВ - по замыканию контакта реле КL1 модуля MC - 101 (зажимы Х68, Х70).

11.4. Проверка элементов выдержки времени tКО
каскадной отсечки, tОУ оперативного ускорения и tУ ускорения
III ступени ЗНП модуля MP - 109

11.4.1. При проверке элемента выдержки времени tКО накладки ХВ6 модуля MP - 109 и SX1 панели установить в положение 2 - 1. На ряде зажимов установить перемычку Х92, X100.

Переменный ток, равный 1,3 Iуст III ступени ЗНП подать на зажимы панели Х48, Х49 через зажимы 4, 5 МС Ф209.

11.4.2. При проверке элементов выдержки времени tОУ и tУ накладки ХВ7, ХВ8 модуля MP - 109, XB1 модуля MC - 101, SX3 панели установить в положение 2 - 1. На ряде зажимов установить перемычку X91, Х97.

Переменный ток, равный 1,3 Iуст III ступени ЗНП и 1,3 Iуст реле РТБ подать на зажимы панели Х48, Х49 через зажимы 4, 5 МС Ф209.

11.4.3. Установить переключатели элементов выдержки времени tКО, tОУ и tУ в зависимости от заданных уставок в положения согласно табл. 18.

11.4.4. Точное регулирование уставки времени срабатывания производить заменой резисторов R2I для tКО R32 для tОУ и R41 для tУ.

11.4.5. Значения времени срабатывания должны находиться в пределах ± 5 % значений, указанных в табл. 18.

11.4.6. Срабатывание элементов выдержки времени, tКО, tОУ и tУ контролировать по замыканию контакта реле KL5 модуля MC - 101 (зажимы XT1, XT2).

Таблица 18

Положение переключателей элемента выдержки времени

Время срабатывания , с

tКО

tОУ

tУ

ХВ9

XB10

XB11

0,1

0,1

0,1

0,1

0,2

0,2

0,2

0,2

0,3

0,3

0,3

0,3

0,4

0,4

0,4

0,4

0,5

0,5

0,5

0,5

0,6

0,6

0,6

0,6

0,7

-

-

0,7

11.5. Проверка элемента выдержки времени E1 модуля МК - 102

11.5.1. При проверке элемента выдержки времени E1 подать на зажимы панели Х48, Х49 через зажимы 4, 5 МС Ф209 переменный ток, равный 1,3 Iуст IV ступени ЗНП или любой другой ступени.

11.5.2. Срабатывание элемента выдержит времени Е1 контролировать по замыканию контакта реле KL27 модуля MC - 101 (зажимы XI3, XI6).

11.5.3. Выдержка времени должна быть не менее 10 с.

12. ПРОВЕРКА ПРОМЕЖУТОЧНЫХ И СИГНАЛЬНЫХ РЕЛЕ

12.1. При механическом регулировании промежуточных реле с открытой контактной системой модулей управления, контроля и сигнализации следует руководствоваться "Методическими указаниями по наладке и проверке промежуточных, указательных реле и реле импульсной сигнализации" [5].

При необходимости измерения напряжения срабатывания и возврата промежуточных реле модуль следует вынуть из кассеты, регулируемое напряжение постоянного тока подать на зажимы модуля (см. приложение 3, п. 8).

12.2. Значения напряжений срабатывания и возврата отдельных типов реле приведены в табл. 19.

Таблица 19

Тип реле

Напряжение срабатывания, не более, В

Напряжение возврата, не менее, В

Время срабатывания, не более, мс

Реле с магнитоуправляемым (МУ) контактом Uном = 15 В

11,3

2,5

1,5

Рале с МУ контактом Uном = 24 В

18

4

1,5

РПГ-2, РПГ-5

14,4

4,8

1,5

РП-13

14,4

1,4

-

РПС-32Б

19,2

7,2

-

Блок-реле по типу РП-220

12

1

10

13. ПРОВЕРКА ЛОГИЧЕСКИХ И ВЫХОДНЫХ ЦЕПЕЙ ТОКОВОЙ ЗАЩИТЫ

13.1. Установить рабочие крышки испытательных блоков SG1-SG6.

13.2. Вилку сдвоенного разъема XG1, XG2 установить в розетки XG1, XG2.

13.3. Накладки и переключатели панели установить в положение, указанное в табл. 20.

Таблица 20

Обозначение накладок и переключателей на принципиальной схеме

Наименование

Положение накладок и переключателей

SX1

Действие через АПВ

2 - 1 (ОАПВ с БАПВ)

SX2

Междуфазная отсечка

2 - 1 (ВКЛ)

SX3

Оперативное ускорение

2 - 3 (ОТКД)

SX4

Вывод направленности

2 - 1 (ОТКЛ)

SX5

Замедление защиты

2 - 1 (ОТКЛ 3-х ФАЗ)

SX6

Быстродействующие защиты

2 - 3 (ОТКЛ)

SA2

Шунтирование контактных выходов

ОТКЛ

SA3

Ток "грубо"

(0,025 - 0,1) А

SA4

OHM

ОТКЛ

13.4. Автоматический выключатель SF1 отключить.

13.5. Переключающие накладки внутри модулей установить в следующие положения:

- модуль MP-108, накладки ХВ3, ХВ4, ХВ5, ХВ10, XB11, ХВ14, XB15 в положение 2 - 1;

- модуль МР-109, накладки ХВ6, ХВ7, ХВ8, XB12 в положение 2 - 1;

- модуль МР-110, накладки ХВ2, ХВ3, ХВ4, ХВ8 в положение 2 - 1;

- модуль MP-111, накладки ХВ2, ХВ7, ХВ8, ХВ9, XB10 в положение 2 - 1;

- модуль МБ-110, накладку ХВ5 в положение 2 - 1;

- модуль МР-504, накладку ХВ7 - в положение 2 - 4;

- модуль MC-101, накладки ХВ1, ХВ2, ХВ3 - в положение 2 - 1;

- модуль MK-102, накладки ХВ2, ХВ3 - в положение 2 - 1.

13.6. Переключатели уставок выдержки времени установить в положение, соответствующее заданным уставкам; если уставки не заданы, установить максимальные.

13.7. Подсоединить цепи постоянного тока. Для этого объединить на ряде зажимов панели зажимы Х9, X13, Х50, X51, Х52, Х53 (плюс) и зажимы X11, X21, Х64, Х65 (минус). Подать напряжение постоянного тока 220 В к панели: плюс на зажим Х7, минус на Х12.

13.8. Включить автоматический выключатель 1-В1.

13.9. Проверку защиты производить в последовательности, указанной в табл. 21.

При опробовании защиты после установки переключателей, перемычек, накладок, указанных в табл. 21, нажать на кнопку SА9 ПУСК в модуле MK-102.

13.10. Время нажатия кнопки зависит от уставки выдержки времени. Срабатывание должно контролироваться по загоранию светодиодов на лицевой плате модулей согласно табл. 21. Если время, нажатия кнопки ПУСК больше уставки элемента времени в модуле MK-102, загорается светодиод НЕИСПРАВНОСТЬ в модуле MC-101. Возврат сигнальных реле производится нажатием кнопки SB1 на панели.

13.11. После проверки защиты по табл. 21 накладки панели и модулей установить в первоначальное положение.

13.12. Проверяется действие выходных цепей по замыканию контактов реле-повторителей, выведенных на ряды зажимов панели при установке ключа SA1 в положение РАБОТА, а при положениях ключа SA1 ВЫВЕДЕНО и ПРОВЕРКА проверяется отсутствие напряжения на выходной группе отключающих реле (контакты разомкнуты).

Следует также проверить, что каждая выходная цепь от отключающих реле заведена через розетку сдвоенного разъема XG1 и ХG2 и разрывается при вынутой вилке сдвоенного разъема (рис. 5, 6).

13.13. Проверить устройство самоконтроля защиты. При опробовании защиты по какому-либо каналу, если держать в нажатом положении кнопку ПУСК модуля MK-102 больше 10 с, должен загореться светодиод НЕИСПРАВНОСТЬ модуля MC-101.

При включенных переключателях РМо и РМб и нажатии кнопки ПУСК модуля MK-102 должен загореться светодиод НЕИСПРАВНОСТЬ модуля MC-101.

Проверить сигнализацию несоответствия в срабатывании ступеней защиты нулевой последовательности. Для этого от схемы проверки цепей переменного тока дать сработать I, II, III ступеням при вынутом модуле IV ступени MP-111. Так как не срабатывает самый чувствительный орган, а срабатывают грубые органы, то загорается светодиод НЕИСПРАВНОСТЬ модуля МС-101.


Таблица 21

Наименование проверяемой защиты

Действие защиты

Положение накладок и перемычек

Включены переключатели модуля MK-102

Модули, сигнализирующие о работе защиты

Модуль, реле и зажимы, на которых осуществляется проверка положения контактов реле

на панели и на рядах зажимов

в модулях

МФО



Фаза А



Через ОАПВ с пуском УТАПВ

SX1 2 - 1

-



SA5



МР-112

МС-101

SX2 2 - 1

МФО А

МС-101

KL6; X68, X72



Фаза С







SA6





KL5; XT1, XT2

МФО С

KL21; X115, X117



Фаза А



Через ОАПВ с пуском УТАПВ

SX1 2 - 4

-



SA5



МР-112

МС-101

SX2 2 - 1

МФО А

МС-101

KL7; X68, X73



Фаза С







SA6





KL5; XT1, XT2

МФО С

KL12; X115, X117



Фаза А



При ее выводе

SX1 2 - 4

-



SA5



МР-112

-

SX2 2 - 3

МФО А



Фаза С







SA6



МФО С

I ст. ЗНП

Ненаправленная без выдержки времени

Через ОАПВ с пуском УТАПВ

SX1 2 - 1

МР-108

SA1

MP-108

-101

XB14 2 - 1

MC-101

KL6; X68, Х72

ХВ3 2 - 3



KL5; ХT4, XT2

ХВ5 2 - 3

КL20; X115, X116

Направленная от РМб без выдержки времени

Через выходные реле на отключение трех фаз с пуском УТАПВ

SX1 2 - 3

MP-108

SA1

MP-108

МС-101

SX6 2 - 1

XB14 2 - 1

MC-101

KL6; Х68, Х72



ХВ3 2 - 1

ОТКЛ Q1

KL5: XT1, ХТ2



ХВ5 2 - 3

МУ-011/1

KL20; Х115, Х116

МР-504

ОТКЛ Q2

*

ХВ7 2 - 3

МУ-011/2

**

***

Блокирование I ст. от РМб

-

SX1 2 - 3

MP-108

SA1

MP-108

-

SX6 2 - 1

XB14 2 - 1

SA8

МР-504



ХВ3 2 - 1







ХВ5 2 - 3





МР-504

ХВ7 2 - 3

Направленная от РМо с выдержкой времени

Через выходные реле на отключение трех фаз с пуском УТАПВ при неисправности ОАПВ

SX1 2 - 1

MP-108

SA1

МP-108

MC-101

SX6 2 - 3

XB14 2 - 1

SА7

MC-101

KL6; Х68, Х72

X91, X99

ХВ3 2 - 1



МР-504

KL5; XT1, XT2



ХВ5 2 - 1



ОТКЛ Q1

KL20; X115, X116



МР-504

МУ-011/1

*

ХВ7 2 - 1

ОТКЛ Q2

**

МУ-011/2

***

С выдержкой времени, оперативный вывод направленности

Через ОАПВ с пуском УТАПВ

SX1 2 - 1

MP-108

SA1

MP-108

MC-101

SX6 2 - 3

XB14 2 - 1

MC-101

KL6; Х68, Х72

SX4 2 - 3

ХВ3 2 - 1



KL5; XT1, XT2

ХВ5 2 - 1

КL20; X115, X116

Направленная от РМо с выдержкой времени

Запрет в цикле ОАПВ

SX1 2 - 1

MP-108

SA1

MP-108

-

Х91, Х98

XB14 2 - 1

SA7



ХВ3 2 - 1





ХВ5 2 - 1



МР-504

ХВ7 2 - 1

II ст. ЗНП с выдержкой времени

Ненаправленная

Через ОАПВ с запретом УТАПВ

SX5 2 - 3

MP-108

SA2

MP-108

MC-101

XB10 2 - 3

MC-101

KL7; Х58, Х73

XB15 2 - 1



KL5; XT1, XT2

MC-101



KL1; Х68, Х70

ХВ3 2 - 3

КL22; X115, X118

Направленная от РМб

Через ОАПВ с запретом УТАПВ

SX5 2 - 3

MP-108

SA2

MP-108

MC-101

XB10 2 - 1

MC-101

KL7; Х58, Х73

XB15 2 - 1



KL5; XT1, XT2

MC-101



KL1; Х68, Х70

ХВ3 2 – 3



КL22; X115, X118

МР-504





ХВ7 2 - 3





Направленная от РMo

Через выходные реле на отключение трех фаз с запретом УТАПВ и с пуском ВЧ-2

SX5 2 - 1

MP-108

SA2

МР-108

MC-101

XB10 2 - 1

SA7

MC-101

KL1; X68, X70

XB15 2 - 1



МР-504

KL2; X76, X78

MC-101





KL5: XT1, XT2

ХВ3 2 - 3





KL22; Х115, Х118

МР-504





*

XB7 2 - 1





**







***

Оперативный вывод направленности

Через выходные реле на отключение трех фаз с запретом УТАПВ и с пуском ВЧ-2

SX4 2 - 3

MP-108

SA2

MP-108

MC-101

XB10 2 – 1

MC-101

KL1; X68, X70

XB15 2 - 1



KL2; X76, X78

MC-101



KL5: XT1, XT2

ХВ3 2 - 1



KL22; Х115, Х118





*





**





***

Направленная от РMo

Запрет в цикле ОАПВ

Х91, Х98

MP-108

SA2

MP-108

-

XB10 2 - 1

SA7

XB15 2 - 1



XB11 2 - 1



MC-101



ХВ3 2 - 1



МР-504



ХВ7 2 - 1



III ст. ЗНП с выдержкой времени

Ненаправленная

Через выходные реле на отключение трех фаз с запретом УТАПВ и с пуском ВЧ-2

-

МР-110

SА3

MP-108

MC-101

ХВ8 2 - 1

MC-102

KL1; X68, X70

ХВ2 2 - 3

ОТКЛ Q1

KL2; X76, X78

MC-101

МУ-011/1

KL5: XT1, XT2

ХВ2 2 - 1

ОТКЛ Q2

KL22; Х115, Х118



МУ-011/2

*





**





***

Направленная от РМб

Через выходные реле на отключение трех фаз с запретом УТАПВ, с пуском ВЧ-2 при неисправности ОАПВ

SX5 2 - 4

МР-110

SA3

MP-108

MC-101

X91, X99

ХВ8 2 - 1

MC-101

KL1; X68, X70



ХВ2 2 - 1

ОТКЛ Q1

KL2; X76, X78



MC-101

МУ-011/1

KL5: XT1, XT2



ХВ2 2 - 3

ОТКЛ Q2

KL23; Х115, Х118



МР-504

МУ-011/2

*



ХВ7 2 - 3



**







***

Направленная от РМo

Через выходные реле на отключение трех фаз с запретом УТАПВ и с пуском ВЧ-2

-

МР-110

SА3

MP-110

MC-101

ХВ8 2 - 1

SА7

-101

KL1; X68, X70

ХВ2 2 - 1



-504

KL2; X76, X78

MC-101



ОТКЛ Q1

KL5: XT1, XT2

ХВ2 2 - 1



МУ-011/1

KL23; Х115, Х118

МР-504



ОТКЛ Q2

*

ХВ7 2 - 1



МУ-011/2

**







***

Оперативный вывод направленности

То же

SX5 2 - 1

МР-110

SA3

MP-110

MC-101

SX4 2 - 3

ХВ8 2 - 1

-101

KL1; X68, X70



ХВ2 2 - 1

ОТКЛ Q1

KL2; X76, X78



MC-101

МУ-011/1

KL5: XT1, XT2



ХВ2 2 - 3

ОТКЛ Q2

KL23; Х115, Х118





МУ-011/2

*







**







***

Направленная от РMo

Запрет в цикле ОАПВ

SX5 2 - 1

МР-110

SA3

МР-110

-

X91, X98

ХВ8 2 - 1

SА7



ХВ2 2 - 1





ХВ3 2 - 1





МС-101





ХВ2 2 - 3



III ст. ЗНП

Каскадная отсечка

Через ОАПВ без пуска УТАПВ

SX1 2 - 4

MP-109

SA3

МР-110

MC-101

Х92, Х100

ХВ6 2 - 1

Ускорение

KL7; Х68, Х73





MC-101

KL5; ХТ1, XT2

Запрет в цикле ОАПВ

SX1 2 - 4

MP-109

SA3

МР-110



X91, X98

ХВ6 2 - 1



Х92, X100

МР-110





ХВ4 2 - 1



Ненаправленная с контролем по ВЧ-4

Через ОАПВ без пуска УТАПВ

SX1 2 - 4

МР-110

SA3

МР-110

MC-101

Х95, X110

ХВ8 2 - 3

ВЧ MC-101

KL7; Х68, Х73



MP-111



KL5: XT1, XT2



ХВ10 2 - 1



KL25; X115,X121

Ненаправленная с контролем по ВЧ-2

Через выходные реле на отключение трех фаз

SX6 2 - 3

МР-110

SA3

МР-110

MC-101

Х95, X111

ХВ8 2 - 3

ВЧ MC-101

KL5: XT1, XT2



MP-111

ОТКЛ Q1

KL25; X115, X121



ХВ10 2 - 1

МУ-011/1

*





ОТКЛ Q2

**





МУ-011/2

***

Запрет в цикле ОАПВ

SX6 2 - 3

МР-110

SA3

МР-110

-

X91, Х98

ХВ4 2 - 1

X95, X111

ХВ8 2 - 3



MP-111



ХВ10 2 - 1

Оперативное ускорение

Через ОАПВ без пуска УТАПВ

SX1 2 - 4

MP-110

3

MP-110

MC-101

SX3 2 - 1

ХВ8 2 - 3

SA7

РМо МР-504

KL7; Х68, Х73



ХВ2 2 - 1



Оперативное

KL5; ХТ1, XT2



MP-109



ускорение

KL24; X115, Х120



ХВ7 2 - 1



МC-101





XB12 2 - 1









MC-101









XB1 2 - 1









МР-504









ХВ7 2 - 1







Блокирование оперативного ускорения от ИБ

SXI 2 - 1

MP-110

SA3

MP-110

-

SX3 2 - 1

ХВ8 2 - 3

SA7

РМо МР-504



ХВ2 2 - 1







MP-109







ХВ7 2 - 1







XB12 2 - 3







MC-101







XB1 2 - 1







МР-504







ХВ7 2 - 1





Через выходные реле на отключение трех фаз с запретом УТАПВ и с пуском сигнала ВЧ-2

SX3 2-1

MP-110

A3

MP-110

MC-101

SX5 2-1

ХВ8 2 - 3

А7

РMo МР-504

KL5; XT1, XТ2



ХВ2 2 - 1



Оперативно

KL1; Х68, Х70



MP-109



ускорение

KL2; X76, X78



ХВ7 2 - 1



MC-101

KL24;X115, X120



XB12 2 - 1



ОТКЛ Q1

*



MC-101



МУ-011/1

**



XB1 2 - 3



ОТКЛ Q2

***



МР-504



МУ-011/2





ХВ7 2 - 1







При ее выводе

SX3 2 - 3

То же

A3

MP-110

-

SX5 2 - 1

А7

МР-504

Ускорение при включении

Через выходные реле на отключение трех фаз

Х91, Х97

MP-109

A3

MP-110

MC-101

ХВ7 2 - 1

А7

РMo МР-504

KL5; XT1, XT2

XB12 2 - 1



ускорение

*

MP-110



MC-101

**

ХВ8 2 - 3



ОТКЛ Q1

***

ХВ2 2 - 1



МУ-011/1



МР-504



ОТКЛ Q2



ХВ7 2 - 1



МУ-011/2



Действие ВЧ-2 с контролем цикла ОАПВ

Через выходные реле на отключен трех фаз с запретом УТАПВ и пуском ВЧ-2

Х95, Х112

MP-111

-

ВЧ MC-101

MC-101

Х91, Х98

ХВ10 2 - 1

ОТКЛ Q1

KL5; ХТ1, XТ2



МК-102

МУ-011/1

KL25; X115, X121



ХВ2 2 - 1

ОТКЛ Q2

KL1; Х68, X70





МУ-011/2

KL2; Х76, X78







*







**







***

Действие ВЧ-1 с контролем цикла ОАПВ

Через выходные реле на отключение трех фаз с запретом ТАПВ

Х95, Х113

MP-111

-

ВЧ MC-101

MC-101

Х91, Х98

ХВ10 2 - 1

ОТКЛ Q1

KL5; ХТ1, XТ2



МК-102

МУ-011/1

KL4; Х68, X71



ХВ2 2 - 1

ОТКЛ Q2

KL3; Х76, X77



ХВЗ 2 - 3

МУ-011/2

KL25; X115, X121







*







**







***

Действие ВЧ-1

Через выход-ню реле на отключение трех фаз с запретом ТАПВ

Х95, Х113

MP-111

-

ВЧ MC-101

MC-101

ХВ10 2 - 1

ОТКЛ Q1

KL5; ХТ1, XТ2

МК-102

МУ-011/1

KL4; Х68, X71

ХВЗ 2 - 1

ОТКЛ Q2

KL3; Х76, X77



МУ-011/2

KL25; X115, X121





*





**





***

IV ст. ЗНП с выдержкой времени

Ненаправленная

Через выходные реле на отключение трех фаз с запретом УТАПВ и с пуском ВЧ-2

-

MP-111

SA4

MP-111

MC-101

ХB7 2 - 1

ОТКЛ Q1

KL1; Х68, X70

ХВ2 2 - 4

МУ-011/1

KL2; Х76, X78

ХВ8 2 - 3

ОТКЛ Q2

KL5; ХТ1, XТ2



МУ-011/2

KL26; X115, X122





*





**





***

Направленная от РМб

То же

-

MP-111

SA4

MP-111

MC-101

ХB7 2 - 1

ОТКЛ Q1

KL1; Х68, X70

ХВ2 2 - 1

МУ-011/1

KL2; Х76, X78

ХВ8 2 - 3

ОТКЛ Q2

KL5; ХТ1, XТ2



МУ-011/2

KL26; X115, X122





*





**





***

Блокирование IV ст. от РМб

-

-

MP-111

SA4

MP-111

-

ХB7 2 - 1

SA8

РМб МР-504

ХВ2 2 - 1





ХВ8 2 - 3





Направленная от РМо

Через выходные реле на отключение трех фаз с запретом УТАПВ и с пуском ВЧ-2

-

MP-111

SA4

MP-111

MC-101

ХB7 2 - 1

SA7

РМб МР-504

KL1; Х68, X70

ХВ2 2 - 3



ОТКЛ Q1

KL2; Х76, X78

ХВ8 2 - 3



МУ-011/1

KL5; ХТ1, XТ2





ОТКЛ Q2

KL26; X115, X122





МУ-011/2

*







**







***

Оперативный вывод направленности

То же

SX4 2 - 3

MP-111

SA4

MP-111

MC-101

ХB7 2 - 1



ОТКЛ Q1

KL1; Х68, X70

ХВ2 2 - 3



МУ-011/1

KL2; Х76, X78

ХВ8 2 - 3



ОТКЛ Q2

KL5; ХТ1, XТ2





МУ-011/2

KL26; X115, X122







*







**







***

Вывод IV ст. ЗНП, ввод запрета УТАПВ

-

-

MP-111

SA4

МР-111

MC-101

ХB7 2 - 1

Запрет УТАПВ

KL1; Х68, X70

ХВ2 2 - 3

MC-101



ХВ8 2 - 3





Ненаправленная IV ст. ЗНП с контролем по ВЧ-3

Через выходные реле на отключение трех фаз

SX6 2 - 3

MP-111

SA4

МР-111

MC-101

X95, X111

ХB10 2 - 1

ВЧ MC-101

KL5; ХТ1, XТ2



ХB7 2 - 3

ОТКЛ Q1

KL26; X115, X122





МУ-011/1

*





ОТКЛ Q2

**





МУ-011/2

***

ЗНР с контролем срабатывания ненаправленной IV ст. ЗНП

Действие через выходные реле на отключение трех фаз с запретом ТАПВ и с пуском ВЧ-1

X95, X101

МР-111

SA4

МР-111

MC-101

ХВ7 2 - 3

ЗНР MC-101

KL5; ХТ1, XТ2

ХВ8 2 - 3

ОТКЛ Q1

KL4; Х68, X71

ХВ9 2 - 1

МУ-011/1

KL3; Х76, X77



ОТКЛ Q2

*



МУ-011/2

**





***

Вывод

Х95, X101

MP-111

4

MP-111

-

ХВ7 2 - 3

ХВ8 2 - 3

ХВ9 2 - 3

УРОВ и защита реактора

Действие через выходные реле на отключение трех фаз с запретом ТАПВ и с пуском ВЧ-1

Х93, X104

-

-

УРОВ MC-101

MC-101

ОТКЛ Q1

KL5; ХТ1, XТ2

МУ-011/1

KL4; Х68, X71

ОТКЛ Q2

KL3; Х76, X77

МУ-011/2

*



**



***

Проверка контактного выхода МУ-011 от УРОВ и защиты реактора

То же

Х93, X104

-

SA2 ОТКЛ

УРОВ MC-101

MC-101

ОТКЛ Q1

KL5; XT1, XT2

МУ-011/1

КL4; Х68, X71

ОТКЛ Q2

KL3; X76, X77

МУ-011/2

*

HL3 - HL8

**

HL1 - HL2

***

Проверка тиристорного выхода МУ-011 от УРОВ и защиты реактора

-"-

Х93, X104

-

SA2 ВКЛ

УРОВ MC-101

MC-101

ОТКЛ Q1

KL5; XT1, XT2

МУ-011/1

КL4; Х68, X71

ОТКЛ Q2

KL3; X76, X77

МУ-011/2

*

HL3 - HL8

**

HL1 - HL2

***

Неисправность БП

-

-

-

1-B1, 1-B2 ОТКЛ

HL2

-

Проверка устройства самоконтроля защиты

-

-

-

SA7 РМо

РМо, РМб МР-504

-

SA8 РМб

MC-101



Неисправность

MP-111

-

I ст. МР-108

-

вынуть,

MC-101

подать ток

Неисправность

I = 1,3 Iср I ст.



MP-111

-

II ст. МР-108

-

вынуть,

MC-101

подать ток

Неисправность

I = 1,3 Iср II ст.



MP-111

-

III ст. МР-108

-

вынуть,

MC-101

подать ток

Неисправность

I = 1,3 Iср III ст.



Примечание.

* - реле, зажимы модуля МБ-110: KL1 (Х68, Х69); KL2 (X85, Х86); KL3 (Х76, Х79); KL4 (Х87, X88); KL5 (X81, X82); KL6 (Х83, Х84); KL7 (Х83, Х98);

** - реле, зажимы модуля МУ-011/1: KL3 (Х50, Х56); KL4 (X51, Х56);

*** - реле, зажимы модуля МУ-011/2: KL3 (Х52, Х59); KL4 (X53, Х59).

При повторной проверке вышеуказанных реле достаточно проверить срабатывание одного реле из данной группы.

Рис. 5. Принципиальная схема токовой защиты ПДЭ 2002

Рис. 6. Схема выходных цепей, цепей отключения и сигнализации токовой защиты ПДЭ 2002


14. КОМПЛЕКСНАЯ ПРОВЕРКА ТОКОВОЙ ЗАЩИТЫ

14.1. Проверку защиты производить на рабочих уставках при включенном БП и подаче на защиту параметров аварийного режима от постороннего источника.

Проверить правильность установки всех накладок и переключателей модулей и панели и перемычек на рядах зажимов.

14.2. Снять крышки испытательных блоков SG4 - SG6. Вилку сдвоенного разъема XG1 и ХG2 установить в розетки XG1 и XG2.

Ключ SA1 режима работы установить в положение РАБОТА.

14.3. Все модули должны быть установлены в кассеты и закреплены. После комплексной проверки вынимать модули из кассет запрещается, так как возможна потеря контакта в разъеме модуля, которая не может быть обнаружена при последующей тестовой проверке.

14.4. При комплексной проверке подачу тока на панель производить через зажимы 4, 5 миллисекундомера Ф209.

14.5. При комплексной проверке измерить полное время срабатывания и возврата МФО, каждой ступени ЗНП, ускорение ступеней ЗНП и проверить правильность действия сигнализации. Время возврата защиты составляет 30 - 40 мс и должно быть не более 50 мс.

14.6. Время действия защиты измерять миллисекундомером на контактах реле KL5 (XT1, XT2) модуля MC - 101.

14.7. Измерение времени действия МФО, направленных ступеней ЗНП, а также ускоряемых ступеней защиты производить при подаче на панель переменного тока и напряжения значением 1,3 уставки срабатывания.

14.8. Для окончательной проверки правильности настройки уставок на панель подавать переменный ток и напряжение значением 0,9 и 1,1 уставки срабатывания (для контроля несрабатывания защиты в первом случае и срабатывания во втором).

15. ПРОВЕРКА ВЗАИМОДЕЙСТВИЯ ТОКОВОЙ ЗАЩИТЫ С ДРУГИМИ
УСТРОЙСТВАМИ РЗА И ДЕЙСТВИЯ ЕЕ НА ВЫКЛЮЧАТЕЛИ

15.1. К зажимам панели присоединить все внешние связи с другими панелями РЗА, выключателями, трансформаторами тока и напряжения. С соблюдением полярности подключить панель к шинкам оперативного постоянного тока 220 В (плюс на зажим Х7, минус на зажим X12).

15.2. Проверить взаимодействие защиты с другими устройствами РЗA согласно проектной схеме и "Правилам технического обслуживания устройств релейной защиты, электроавтоматики, дистанционного управления и сигнализации электростанций и линий электропередачи 35 - 330 кВ" [4].

15.3. Проверить также действие защиты на отключение выключателей через устройство АПВ и от собственной группы выходных реле.

16. ПРОВЕРКА ТОКОВОЙ ЗАЩИТЫ РАБОЧИМ ТОКОМ
И НАПРЯЖЕНИЕМ

16.1. Подготовительные работы

16.1.1. Перед проверкой защиты рабочим током и напряжением необходимо произвести осмотр панели, проверить надежность контактных соединений на переключателях, на рядах зажимов, испытательных блоках, проверить затяжку винтов крепления модулей в кассетах. После этого произвести тестовое опробование панели. При выполнении всех операций с испытательными блоками в цепях тока и напряжения необходимо соблюдать особую осторожность.

Если панель подключена к другим устройствам РЗА, то необходимо убедиться, что выходные цепи защиты выведены перестановкой вилки сдвоенного разъема ХG1 и ХG2 в розетку XG3.

16.2. Проверка правильности подключения цепей напряжения

16.2.1. На зажимах панели измерить значения напряжения "разомкнутого треугольника", произвести фазировку цепей напряжения панели с цепями трансформатора напряжения или другими заведомо правильно собранными цепями напряжения.

16.3. Проверка правильности подключения токовых цепей защиты

16.3.1. Резервные защиты ВЛ 500 - 750 кВ при полуторной или двойной схеме подключаются на сумму токов выключателей минус ток реактора. Ориентацию защиты рекомендуется проводить при включении ВЛ на реактор (линейный разъединитель отключен). При таком включении измеряются токи на входе защиты отдельно от трансформаторов тока выключателей и реактора. Результирующий ток на входе защиты равен нуле.

Ориентацию защиты в этом случае следует производить от трансформаторов тока выключателей, в этом случае на защиту подается индуктивный ток.

16.3.2. Прибором ВАФ-85М измерить вторичные токи в фазах, ток небаланса в нулевом проводе и снять векторную диаграмму. Сравнить направление мощности по векторной диаграмме вторичных токов с направлением мощности по щитовым приборам.

16.4. Проверка правильности включения ОНМ

16.4.1. Проверка OHM производится поочередной подачей токов фаз АО, ВО, СО посредством установки перемычек на рядах зажимов панели и подачей испытательного напряжения Uик от разомкнутого треугольника вместо Uнк.

Для этого в испытательный блок SG4 вместо рабочей крышки установить контрольную с перемычками 4 - 5, 7 - 8, 10 - 12.

Ниже приведен пример проверки правильности подключения OHM для ВЛ 750 кВ с трансформаторами тока 3000/1.

Векторная диаграмма токов на входе панели:

IАО = 200 мА;         j = 160 эл. град (емк.);

IВО = 200 мА;         jВО = 40 эл. град (емк.);

IСО = 200 мА;         jСО = 80 эл. град (инд.).

Показания щитовых приборов:

Р = 850 МВт к шинам;

Q = 300 Мвар к шинам.

Результаты проверки правильности подключения ОНМ приведены на рис. 7.

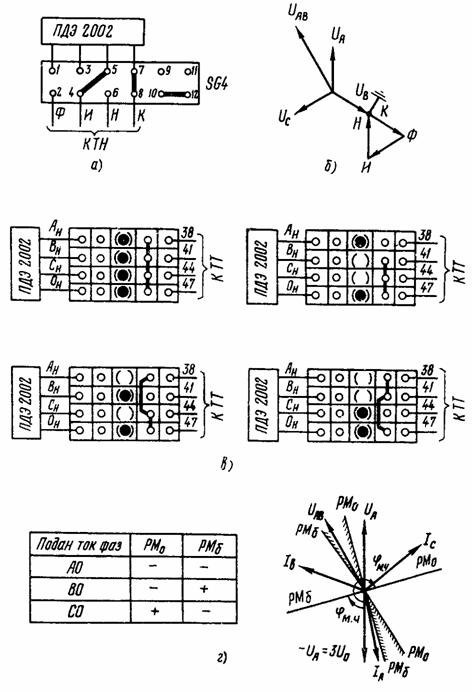

Рис. 7. Результаты проверки правильности подключения ОНМ:

а - положение перемычек на контрольной крышке блока SG4
для подачи напряжения
Uик вместо Uнк; б - векторная диаграмма напряжений ТН;
в - положение перемычек на зажимах панели при подаче токов АО, ВО, СО;
г - векторная диаграмма и результаты проверки работы ОНМ

17. ПОДГОТОВКА ЗАЩИТЫ К ВКЛЮЧЕНИЮ

17.1. Перед включением защиты в работу проверить положение всех накладок и испытательных блоков.

17.2. Результаты проверки защиты от постороннего источника и под нагрузкой записать в журнал по релейной защите.

17.3. Провести инструктаж оперативного персонала по вводимой в работу защите.

Оформить протокол проверки защиты.

18. УКАЗАНИЯ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

18.1. Виды технического обслуживания

Установлены следующие виды технического обслуживания (ТО):

- проверка (наладка) при новом включении - Н;

- первый профилактический контроль – K1;

- частичное профилактическое восстановление - ЧВ;

- профилактическое восстановление - В;

- профилактический контроль - К;

- опробование (тестовый контроль) - 0.

Кроме того, в процессе эксплуатации могут проводиться следующие виды непланового технического обслуживания:

- внеочередная проверка;

- послеаварийная проверка.

18.2. Периодичность технического обслуживания

Рекомендуемый цикл технического обслуживания защиты ПДЭ 2002 - 6 лет. Периодичность технического обслуживания приведена в табл. 22

Таблица 22

Количество лет эксплуатации

0

1

2

3

4

5

6

7

8

9

10

11

12

Вид ТО

Н

K1

-

ЧВ, К

-

-

В

-

-

ЧВ, К

-

-

В

Тестовый контроль производится через каждые полгода.

18.3. Объем работ по техническому обслуживанию

Объем работ по каждому виду технического обслуживания приведен в табл. 23.

При ЧВ, К рекомендуется производить только контроль соответствия ранее выставленных уставок токовой защиты. Модули из кассеты вынимать в случае обнаружения неисправностей и проведения частичного восстановления или регулирования.

Таблица 23

Наименование работы

Пункт Методических указаний

Вид технического обслуживания

Н

K1

ЧВ, К

В

1. Подготовительные работы











подготовка исполнительных схем, заводской документации, уставок защиты, протоколов, программы

3.1 - 3.3

+

+

+

+

подготовка испытательных устройств, измерительных приборов, соединительных проводов, запасных частей и инструмента

3.4

+

+

+

+

допуск к работе и принятие мер по предотвращению воздействия проверяемой зашиты на другие устройства РЗА

3.6

+

+

+

+

2. Внешний осмотр панели

4.1

+

-

-

-

проверка выполнения требований ПУЭ, ПТЭ и других директивных документов к конструкции и монтажу панели

защиты, а также соответствия проекту установленной аппаратуры и контрольных кабелей

проверка отсутствия внешних дефектов конструкции панели и аппаратуры

+

-

-

-

проверка качества пайки, надежности контактных соединений, целости печатного монтажа

+

+

-

+

проверка наличия и правильности надписей на панели защиты, наличия и правильности маркировки кабелей, жил кабелей, проводов

+

-

-

+

3. Проверка сопротивления изоляции панели











подготовительные работы

5.1

+

+

-

+

измерение сопротивления изоляции

5.2

+

+

-

+

4. Проверка блока питания











проверка автоматических выключателей 1 – B1 и 1 - B2

6.1

+

+

-

+

установка номинальных напряжений

6.2 - 6.5

+

+

+

+

проверка реле минимального напряжения I и II ступеней

6.6

+

+

+

+

снятие характеристики зависимости Uвх = f (Uвых)

6.7

+

+

-

+

проверка защиты от КЗ на выходах БП

6.8

+

+

-

+

проверка контроля изоляции

6.9

+

+

-

+

5. Проверка реле направления мощности нулевой последовательности модуля МР - 504











балансировка ОУ по постоянному току

7.1; 7.2

+

+

-

-

регулирование фазовых соотношений

7.3

+

+

-

-

проверка угла максимальной чувствительности РМо и РМб

7.4

+

+

-

+

проверка OHM на рабочих уставках по току и напряжению срабатывания

7.5; 7.11

+

+

+

+

проверка зоны работы OHM на рабочих уставках

7.6

+

+

+

+

проверка устройства смещения в зону

7.7

+

-

-

-

проверка устройства компенсации емкостных токов

7.8

+

-

-

-

снятие вольт - амперных и угловых характеристик OHM на рабочих уставках

7.12

+

+

-

+

6. Проверка токовых реле МФО и I - IV ступеней ЗНП (модули МР - 112, МР - 108, МР - 110; MP - 111)











проверка токов срабатывания и возврата реле

8.1 - 8.4

+

+

+

+

7. Проверка трехфазного реле тока модуля МБ - 110











проверка токов срабатывания и возврата реле

9

+

+

+

+

8. Проверка реле тока с блокировкой от броска тока намагничивания модуля MP - 109











проверка фильтра-пробки L1, C2

10.1

+

-

-

+

проверка фильтра-шунта L2, С4

10.2

+

-

-

+

проверка фильтра TAV1, C1, L1, С2, С3

10.3

+

-

-

+

проверка токов срабатывания и возврата реле

10.4

+

+

+



9. Проверка элементов выдержки времени











проверка элементов выдержки времени tI и tII I и II ступеней ЗНП модуля MP - 108

11.1

+

+

-

+

проверка элементов выдержки времени tIII tIII ВЧ и III ступени ЗНП по ВЧ каналу модуля МР - 110

11.2

+

+

-

+

проверка элементов выдержки времени tIV IV ступени ЗНП, tбл. УТАПВ реле блокировки УТАПВ, tЗHP реле ЗНР модуля MP - 111

11.3

+

+

-

+

проверка элементов выдержки времени tКО каскадной отсечки, tОУ оперативного ускорения и tУ ускорения III ступени ЗНП модуля МР - 109

11.4

+

+

-

+

10. Проверка промежуточных и сигнальных реле

12

+

-

-

-

11. Проверка логических и выходных цепей защиты

13

+

+

-

+

12. Комплексная проверка токовой защиты

14

+

+

+

+

13. Проверка взаимодействия токовой защиты с другими устройствами РЗА и действия ее на выключатели

15

+

+

-

+

14. Проверка токовой защиты рабочим током и напряжением

16

+

+

-

-

15. Подготовка защиты к включению

17

+

+

+

+

16. Тестовый контроль

18.4.2

+

+

+

+

18.4. Указания оперативному персоналу

18.4.1. Общие указания

18.4.1.1. Оперативное обслуживание защиты должно производиться в соответствии с местной инструкцией по обслуживанию защиты.

При составлении местной инструкции необходимо руководствоваться основными положениями, приведенными ниже.

18.4.1.2. Для ввода токовой защиты в работу необходимо:

- проверить, что ключ SA1 установлен в положение ВЫВЕДЕНО;

- внешним осмотром убедиться, что все модули установлены и на ряде зажимов не отключены внешние связи;

- вставить рабочие крышки испытательных блоков SG1 – SG6;

- установить вилку сдвоенного разъема XG1 и ХG2 в розетки ХG1 и ХG2;

- установить накладки SX1 - SX6 в положение, соответствующее заданному режиму работы панели;

- включить автоматический выключатель подачи питания, установленный на отдельной панели;

- включить автоматические выключатели 1 – B1 и 1 - В2 БП, по характерному звуку убедиться, что напряжение на панель подано;

- кнопкой SB1, расположенной на двери панели, произвести возврат сигнальных реле, при этом должны погаснуть все световые сигналы, за исключением сигналов на БП, свидетельствующих о его рабочем состоянии, и сигнала ЗАЩИТА НЕИСПРАВНА ИЛИ ВЫВЕДЕНА;

- перевести ключ SA1 в положение РАБОТА, при этом должен погаснуть сигнал ЗАЩИТА НЕИСПРАВНА ИЛИ ВЫВЕДЕНА.

18.4.1.3. Для кратковременного вывода токовой защиты из работы по условиям оперативной работы необходимо установить ключ SA1 режима работы в положение ВЫВЕДЕНО.

Для длительного вывода токовой защиты из работы для проверки, связанной с подачей переменного тока и напряжения от постороннего источника, или для ремонта, связанного с выемкой модулей из кассет, необходимо:

- перевести ключ SA1 режима работы в положение ВЫВЕДЕНО;

- отключить автоматические выключатели БП - сначала 1 - B2, затем 1 – B1;

- отключить автоматический выключатель питания, установленный на отдельной панели;

- перевести накладки SX2 - SX6 в положение ВЫВЕДЕНО;

- установить вилку сдвоенного разъема XG1 и ХG2 в розетку ХG3;

- снять рабочие крышки испытательных блоков SG1, SG2, SG4 - SG6.

18.4.2. Порядок проведения тестового опробования токовой защиты

18.4.2.1. Установить ключ SA1 режима работы панели в положение ПРОВЕРКА.

18.4.2.2. При опробовании МФО и I - IV ступеней ЗНП включить поочередно переключатели SA1 - SA6 и нажать кнопку SA9 ПУСК модуля MK - 102.

Если ступени ЗНП направлены от РМо или блокируются от РМб, то дополнительно необходимо включить переключатели SA7 (РМо) или SA8 (РМб).

18.4.2.3. Срабатывание защиты контролировать по появлению сигналов на лицевых платах модулей и модуля сигнализации MC - 101.

18.4.2.4. При неисправностях в защите загорается сигнал НЕИСПРАВНОСТЬ модуля MC - 101. Сигнал НЕИСПРАВНОСТЬ также может загореться при исправной защите, в случае если кнопка ПУСК будет нажата более 10 с.

18.4.3. Проверка токовой защиты от встроенного устройства

18.4.3.1. Для упрощения проверок защиты в ней предусмотрено

проверочное устройство (рис. 8).

Рис. 8. Схема логической части и
встроенного устройства токовой защиты ПДЭ 2002

18.4.3.2. Проверку производить на рабочих уставках токовых органов и OHM.

18.4.3.3. Ключ SAI выбора режима работы установить в положение ПРОВЕРКА. К зажимам ХТ9 – ХТ12 подключить двухамперный ЛАТР (рис. 9). Снять рабочие крышки испытательных блоков SG1, SG2, SG4 - SG6. В блок SG4 установить контрольную крышку с перемычкой между зажимами 10 - 12. В блоки SG5 и SG6 установить контрольные крышки с перемычками между зажимами 2 - 4, 6 - 8 и 10 - 12. Вилку сдвоенного разъема ХG1 и XG2 установить в розетку ХG3. Вывести в начальное положение переменный резистор R4 и трансформатор Т2.

Накладку SX1 панели установить в положение 2 - 3. Собрать схему согласно рис. 9. Переменный ток от проверочного устройства (зажимы ХТ5, ХТ6) через амперметр A1 подвести к зажимам испытательных крышек (SG5, SG6) в зависимости от фаз проверяемых реле тока. К зажимам ХТ7, ХТ8 подключить вольтметр V1.

Квитирование сигнализации производить кнопкой SB1 панели ВОЗВРАТ СИГНАЛЬНЫХ РЕЛЕ.

Рис.9. Схема проверки панели ПДЭ 2002 от
встроенного проверочного устройства

18.4.3.4. Проверить работу встроенного устройства.

В токовую цепь подключить токовую обмотку фазометра или ВАФ - 85М, а обмотку напряжения подключить параллельно вольтметру.

Подать напряжение переменного тока 380 В промышленной частоты. Включить автоматический выключатель SF1. Установить переключатель SА3 в положение 0,5 - 1 А. С помощью ЛАТР проверить возможность регулирования тока от 0 до 1 А.

Переменным резистором R4 проверить возможность регулирования напряжения от 0 до 100 В.

Проверить угол между током и напряжением при двух положениях переключателя SA4. Значение угла должно быть 60 и 240 °.

18.4.3.5. Проверить срабатывание реле направления мощности и реле I - IV ступеней ЗНП. Включить БП, автоматический выключатель SF1.

При этом должна загореться лампа HL2 ЗАЩИТА ВЫВЕДЕНА. Переключатель SA3 установить в положение 0,025 - 0,5 А.

Переменным резистором R4 установить напряжение 10 В по вольтметру V1. Плавно увеличивая ток ЛАТР, добиться срабатывания отключающего реле направления мощности. Если сработало блокирующее реле, то необходимо поменять полярность подводимого напряжения переключателем SA4.

Установить переключатель SA3 (ТОК ГРУБО) в положение (0,5 - 1,0) А. Увеличивая ток, добиться срабатывания с выдержкой времени всех степеней ЗНП.

Переключателем SA4 поменять полярность подводимого напряжения. Подать переменный ток 1 А и напряжение 10 В. При этом должны сработать РМб и ненаправленные ступени ЗНП.

Для измерения выдержек времени использовать миллисекундомер Ф209.

Срабатывание реле контролировать светодиодами, расположенными на лицевых платах проверяемых модулей и модуля сигнализации MC - 101.

18.4.3.6. Проверить срабатывание реле тока МФО и трехфазного реле тока. При проверке МФО фазы А токовую цепь соединить с зажимами 1 и 3 контрольной крышки SG5. Накладки ХВ2, ХВ3, ХВ4 в модуле МБ - 110 установить в положение 2 - 3.

При проверке МФО фазы С токовую цепь соединить с зажимами 1 и 3 контрольной крышки SG6. Накладки XB1, ХВ2, ХВ4 в модуле МБ - 110 установить в положение 2 - 3. Включить БП, автоматический выключатель SF1. Увеличивая ток переключателем SА3 и ЛАТР, добиться срабатывания реле тока МФО и трехфазного реле тока.

18.4.3.7. Проверить срабатывание трехфазного реле тока от фазы В. Соединить токовую цепь с зажимами 5 и 7 контрольной крышки SG5 от фазы В. Накладки XB1, ХВЗ, ХВ4 модуля МБ - 110 установить в положение 2 - 3. Включить БП, автоматический выключатель SF1. Увеличивая ток переключателем SA3 и ЛАТР, добиться срабатывания реле.

18.4.3.8. Отключить БП, автоматический выключатель SF1, отсоединить ЛАТР от панели (см. рис. 9). Установить рабочие крышки испытательных блоков SG1, SG2, SG4 - SG6, Накладки и переключатели панели установить в положения, соответствующие рабочим уставкам. Снять все перемычки, установленные для испытаний панели.

18.5. Указания персоналу РЗА по производству
ремонтных работ на печатных платах

При производстве ремонтных работ на печатных платах и, в частности, заменах интегральных микросхем (ИМС) и других полупроводниковых элементов следует руководствоваться следующими указаниями.

18.5.1. Во избежание повреждения микросхем от статического электричества поверхность стола, на котором производятся работы, должна быть покрыта металлическим листом, который заземляется через резистор сопротивлением 1 МОм. Лист изготавливается из нержавеющей стали или латуни. Оборудование, оснастка и инструмент, необходимые для работы с ИМС, не имеющие цепей питания от сети, должны подключаться к заземляющему зажиму через резистор сопротивлением 1 МОм или устанавливаться на металлическом листе. Оператор перед началом работы должен надевать антистатический браслет (или кольцо), подключенный к заземляющей шине через резистор 1 МОм посредством гибкого изолированного проводника. Жало паяльника должно быть заземлено.

В случае отсутствия заземления жала паяльника при пайке ИМС допускается пользоваться паяльником, включенным через понижающий трансформатор, имеющий электростатический экран между обмотками с заземлением одного вывода вторичной обмотки.

18.5.2. Пайку ИМС следует производить электропаяльником номинальным напряжением не более 42 В и мощностью не более 40 Вт. Паяльник подключается через разделительный трансформатор. Применение электропаяльников напряжением 220, 127 В категорически запрещается. Пайку осуществлять припоем ПОС - 60, ПОСК - 50 или ПОСВ-33.

Пайку выполнять кратковременным однократным прикосновением жала паяльника к контактной площадке и выступающему концу вывода со стороны, противоположной стороне установки навесных элементов и штырьковых микросхем. Продолжительность пайки не должна превышать 5 с. Пайку производить с обязательным применением теплоотвода от запаиваемой ножки. В качестве теплоотводов допускается использовать пинцеты, плоскогубцы и т.д.

18.5.3. При отслоении печатного проводника или повреждении его следует дублировать внешним проводником. Дублирующий проводник допускается располагать с обеих сторон платы; проводник припаивается только к контактной площадке. При отслоении печатного проводника по всей длине или на длине более 40 % его протяженности поврежденный печатный проводник удалить. Сечение внешнего проводника должно быть 0,2 - 0,35 мм2. Допускается применение проволоки ММ - 0,5 в изоляционной трубке.

18.5.4. При нарушении металлизации монтажного отверстия без повреждения контактной площадки в монтажное отверстие впаять проволоку ММ - 0,9 длиной 5 - 8 мм или специальный пистон с последующей развальцовкой и пайкой.

18.5.5. При нарушении контактной площадки допускается установка лепестка с развальцовкой и последующей пайкой.

18.5.6. Замену элементов, установленных на печатной плате, производить следующим образом:

- откусить бокорезами выводы элемента со стороны его установки на высоте 1,5 - 2 мм от поверхности платы;

- удалить скальпелем лак с контактных площадок;

- удалить расплавлением припоя в монтажном отверстии поочередно выводы элемента из отверстия с помощью пинцета со стороны,

противоположной установке навесных элементов; удалить при этом электропаяльником излишки припоя из монтажного отверстия;

- проверить металлизацию монтажных отверстий и контактных площадок на отсутствие повреждений;

- установить новый элемент и припаять его согласно п. 18.5.2. При установке микросхемы припаять сначала выводы цепей питания. Не допускать затекания припоя под корпус микросхемы. При пайке следует использовать твердую канифоль или жидкий флюс, для приготовления которого толченую канифоль заливают двойным количеством этилового (винного) спирта;

- промыть этиловым (винным) спиртом место пайки после установки и запайки нового (исправного) элемента, просушить и покрыть лаком УР - 231 или ЭП - 730.

Приложение 1

1. ОСОБЕННОСТИ ПРОВЕРКИ ПАНЕЛИ Т3 751

1. Проверка БП и всех модулей, за исключением модулей реле направления мощности, осуществляется аналогично проверке панели ПДЭ 2002. Панель Т3 751 отличается от панели ПДЭ 2002 конструктивным исполнением реле направления мощности нулевой последовательности, которое выполнено на базе трех модулей:

- в модуле MP - 504/1 расположены цепи напряжения OHM;

- в модуле МР - 504/2 расположены цепи тока OHM и устройство компенсации емкостных токов линии;

- в модуле МР - 504/3 предусмотрена схема сравнения абсолютных значений токов и напряжений, подводимых и реле.

2. Ниже приведена методика проверки реле направления мощности нулевой последовательности панели ТЗ 751.

2.1. Проверка фильтров высших гармонических составляющих

Проверку фильтров производить при подаче напряжения переменного тока 5 В от генератора звуковой частоты непосредственно на проверяемый фильтр через миллиамперметр. В табл. П1.1 приведены проверяемые фильтры, условия их проверки и значения токов при резонансной частоте. Для фильтр - пробок частота настройки определяется по Iмин. При необходимости произвести регулирование значения тока изменением зазора магнитопровода дросселей.

Таблица П1.1

Модуль

Фильтр

Условия проверки

Сигнал от ЗГ подводится к элементу

Ток, мА

Тип

Частота, Гц

Элементы

MP - 504/1

Пробка

150

L1, C3

ХВ5 2 - 3

С3

< 2,4

- ² -

150

L2, C4

ХВ6 2 - 3

С4

< 2,4

- ² -

150

L3, C11

ХВ7 2 - 3

С11

< 0,15

- ² -

150

L4, C12

ХВ8 2 - 3

C12

< 0,15

МР - 504/2

- ² -

150

L1, C3

ХВ3 2 - 3

С3

< 0,35

- ² -

150

L2, C4

ХВ4 2 - 3

С4

< 0,35

2.2. Балансировка масштабных усилителей

При подаче напряжения переменного тока на вход OHM регулированием сопротивления резисторов R26 (R29) добиться минимального значения напряжения небаланса на выходе масштабных усилителей РМо (РМб).

При подаче переменного тока на вход OHM проверить напряжение небаланса на выходе масштабных усилителей РМо (РMб).

Напряжение небаланса между зажимами XS:5 и XS:10 РMo и XS:7 и XS:I2 РМб измерять милливольтметром постоянного тока.

Напряжения небаланса приведены в табл. П1.2

Таблица П1.2

Условия проверки

На реле подано

Напряжение небаланса OHM, мВ

БП включены

U = 220 В

± 10

То же, цепи тока отключены

U= 0 ÷ 180 В

± 25

То же, цепи напряжения закорочены

I = 0 ÷ 10 А

± 25

2.3. Проверка частотных характеристик реле по цепям напряжения

Снять зависимость напряжений на первичных обмотках (W1) промежуточных трансформаторов TL1 и TL2 модуля MP - 504/1 при неизменном напряжении на входе реле, равном 7 В, от частоты в пределах от 30 до 500 Гц.

Измерение напряжения производить на зажимах XS:5, XS:9 для РMo и XS:7, XS:11 для РМб.

Напряжение частотой 150 Гц должно ослабляться фильтровой частью реле не менее чем в 8 раз, а частотой выше 150 Гц - не менее чем в 4 раза.

2.4. Проверка частотных характеристик реле по цепям тока

Снять зависимости напряжений на первичных обмотках промежуточных трансформаторов TL1 и TL2 модуля МР - 504/2 при неизменном токе на входе реле, равном 50 мА, от частоты в пределах от 30 до 500 Гц. Измерение напряжения производить на зажимах XS:7; XS:8 для РMo и XS:12; XS:13 для РМб. Ток частотой 150 Гц должен ослабляться фильтровой частью реле не менее чем в 8 раз, а частотой выше 150 Гц - не менее чем в 4 раза.

2.5. Проверка отсутствия самохода по току и напряжению

Проверено, что при подаче на вход панели кратковременно (не более 6 с) напряжения переменного тока в диапазоне от 0 до 180 В и отключенных цепях тока РMo и РМб не срабатывают.

Проверено, что при подаче на вход панели кратковременно (не более 1 с) переменного тока в диапазоне от 0 до 10 А и закороченных цепях напряжения РMo и РМб не срабатывают.

2.6. Проверка чувствительности реле OHM

Выставить на OHM минимальные уставки по току 0,03 А и напряжению 1 В.

Подать на вход панели напряжение переменного тока 100 В и переменный ток, отстающий от напряжения но угол 255 ° (φм.ч для РMo).

Регулируя значение тока, добиться срабатывания РMo. Подать на вход панели переменный ток 1 А и, регулируя значение напряжения переменного тока, добиться срабатывания РMo. Регулирование чувствительности РMo по току осуществляется переменным резистором R1, a по напряжению - R5.

Подать на вход панели напряжение переменного тока 100 В и переменный ток, отстающий от напряжения на угол 75 ° (φм.ч для РMб). Регулируя значение тока, добиться срабатывания РМб.

Подать на вход панели переменный ток 1 А и, регулируя значение напряжения переменного тока, добиться срабатывания РМб.

Регулирование чувствительности РМб по току осуществляется переменным резистором R2, а по напряжению - R10.

2.7. Проверка угла максимальной чувствительности РMo и РMб

Подать на вход панели переменный ток 1 А и напряжение переменного тока 100 В. Изменяя фазорегулятором угол между током и напряжением, определить границы зоны срабатывания φ1 и φ2 РMo и РМб. Угол максимальной чувствительности определить по формуле

где φм.ч для РMo должен быть 255 ± 6 °, а для РМб 75 ± 6 °.

Примечание. Проверку зоны работы OHM, смещения в зону РMo компенсации емкостных токов и степени загрубления OHM производить согласно пп. 7.6 - 7.9.

2.8. Проверка вольт - амперных и угловых характеристик OHM

Снять вольт - амперные характеристики реле РMo и РМб при φ = φм.ч и выставленных уставках по току, напряжению и компенсации емкостных токов. Характеристики снимать при напряжении от 0 до 100 В.

Снять вольт - амперные характеристики реле РМо при φ = φм.ч и выставленных уставках по току, напряжению и Zсм. Характеристики снимать при токе от 0 до 1 А.

Снять угловые характеристики реле РМо и РМб на заданных уставках при переменном токе 1 А и напряжении переменного тока от 2 до 50 В.

Приложение 2

УСТРОЙСТВО И ПРИНЦИП ВЫПОЛНЕНИЯ ЗАЩИТЫ

1. Панель ПДЭ 2002 содержит; токовую направленную четырехступенчатую ЗНП, токовую защиту МФО и защиту от неполнофазного режима (ЗНР). Все они имеют общие выходные цепи.

2. Защита ЗНП предназначена для использования в качестве резервной защиты от замыканий на землю на ВЛ напряжением 500 - 750 кВ. Защита имеет орган направления мощности нулевой последовательности (OHM) двустороннего действия. OHM состоит из двух реле: отключающего (РMo) и блокирующего (РМб). РMo срабатывает при замыканиях на землю в зоне действия защиты (направление мощности нулевой последовательности от линии в сторону шин) и имеет угол максимальной чувствительности, равный 255 ± 6 °. РМб срабатывает при замыканиях на землю вне зоны и имеет угол максимальной чувствительности, равный 75 ± 6 °. Блокирующий выход OHM в основном используется при недостаточной чувствительности отключающего выхода по напряжению.

Орган направления мощности имеет компенсацию емкостных токов, которая регулируется от 1,75 · 10-4 до 35 · 10-4 См ступенями по 1,75 · 10-4 См.

В OHM может быть введено "смещение в зону" (включение отключающего реле на напряжение Up = 3 Uо – 3 Iо · Zc, где Zc - сопротивление смещения, которое регулируется в пределах от 0 до 30 Ом ступенями по 5 Ом).

Для предотвращения ложного срабатывания РMo с введенным смещением от токов небаланса при качаниях в защите установлено трехфазное реле тока, включенное на три фазных тока и ток (IА – 3 I0 ), при срабатывании которого РMo загрубляется по току срабатывания. Степень загрубления плавно регулируется от 1,1 до 4,0.

Измерительный токовый орган III ступени ЗНП, его элементы выдержки времени, а также логические цепи предназначены для осуществления пуска и контроля на приемной стороне сигнала ВЧ - 4 от аппаратуры АНКА.

Реле тока III ступени ЗНП используется как пусковой орган оперативного ускорения защиты от замыканий на землю и ускорения при AПB и опробовании ВЛ напряжением. В обоих случаях действие защиты осуществляется с контролем устройства блокировки для отстройки от броска тока намагничивания (РТБ). Принцип действия этого устройства основан на торможении по апериодической составляющей и второй гармонической составляющей тока 3 I0.

Наличие параллельной линии позволяет ввести ускорение III ступени (каскадная отсечка) с использованием сигнала от блокирующего реле OHM параллельной линии.

Реле - повторители токового органа IV ступени осуществляют следующие функции:

- контроль в цепи приема отключающих сигналов ВЧ - 1, ВЧ - 2, ВЧ - 3;

- контроль действия защиты от неполнофазного режима на отключение выключателя;

- запрет УТАПВ при протекании тока нулевой последовательности в течение 0,1 - 0,6 с. Это необходимо в связи с действием ЗНР на снятие пуска блокирующего сигнала ВЧ передатчика ПТЭ 2003, вызывающего срабатывание ПДЭ 2003 и пуск УТАПВ на противоположном конце линии.

3. Токовая защита от междуфазных КЗ предназначена для использования в качестве вспомогательной защиты при замыканиях между фазами ВЛ и состоит из двух фазных токовых реле, к которым подводятся токи фаз А и С.

4. Защита от неполнофазного режима предназначена для ликвидации длительного неполнофазного режима, возникшего на линии.

5. Различные каналы защиты в зависимости от установленного замедления объединены в несколько выходных групп.

5.1. Быстродействующая группа состоит из МФО, I ступени ЗНП, каскадной отсечки, цепи отключения от сигнала ВЧ - 4 АНКА. К ним может быть подсоединена через накладку XB1 модуля MC – 101 оперативно ускоренная III ступень ЗНП, если она действует без выдержки времени.

Быстродействующая группа через переключающую оперативную накладку SX1 действует на отключение:

- через избирательные органы ОАПВ с пуском УТАПВ (SХ1 в положении 2 - 1);

- через избирательные органы ОАПВ без пуска УТАПВ (SX1 в положении 2 - 4);

- через выходные реле защиты на отключение трех фаз (SX1 в положении 2 - 3). Причем, если в этом случае допускается УТАПВ, оперативная накладка SX6 должна находиться в положении 1 - 2.

При возникновении неисправности устройства ОАПВ действие этой группы переводится на выходные реле панели автоматически (реле KL8 модуля МУ - 011/1 - повторитель выходного реле устройства ОАПВ). На пуск УТАПВ может также действовать и цепь отключения от ВЧ - 3 (SX6 в положении 1 - 2). Этот сигнал приходит при действии защит на отключение трех фаз и контролируется на приемном конце реле тока IV ступени защиты.

Сигнал ВЧ - 4 является разрешающим и предназначен для быстрого отключения линии в основном при однофазных замыканиях на землю. Пуск его осуществляется при срабатывании реле тока III ступени и РМо. На приемном конце сигнал контролируется реле тока III ступени и OHM.

5.2. Группа цепей защит, действующая с замедлением, состоит из II и III ступеней ЗНП и цепи оперативного ускорения, если оно выполняется с выдержкой времени. Эта группа действует либо через выходные реле защиты на отключение трех фаз, либо (через оперативную накладку SX5 в положении 2 - 3) с контролем избирательных органов ОАПВ. В обоих случаях отключение производится с запретом УТАПВ, а в первом случае еще и с пуском ВЧ-2.

В случае неисправности ОАПВ с помощью реле КL8 модуля МУ - 011/2 эта группа переводится на отключение трех фаз вне зависимости от положения накладки SX5.

5.3. Медленнодействующая группа на отключение трех фаз состоит из IV ступени ЗНП, цепи отключения от сигнала ВЧ - 2 (действуют с запретом УТАПВ и осуществляют пуск ВЧ - 2), защиты от неполнофазного режима, цепи отключения от сигнала ВЧ - 1, УРОВ линии и реактора (действуют с запретом ТАПВ и осуществляют пуск ВЧ - 1), III ступени защиты, ускоряемой при включении линии и АПВ (действуют на группу выходных реле).

6. При действии защиты на отключение трех фаз срабатывают промежуточные реле KL3 и KL4 в моделях управления выключателей МУ - 011/1 и МУ - 011/2. Реле KL3 воздействуют на схемы управления тиристорами, осуществляющими бесконтактное отключение выключателей линии, а реле KL4 - на выходные промежуточные реле, контакты которых включены параллельно тиристорным цепям отключения, а также - на цепи выключателя реактора.

Одновременно срабатывают реле KL1 - KL7 модуля МБ -110, которые:

- осуществляют запрет ТАПВ одного выключателя при неуспешном ТАПВ другого;

- осуществляют пуск аппаратуры АНКА (сигнал ВЧ - 3);

- действуют на останов высокочастотного передатчика ПДЭ 2003;

- действуют на пуск локатора;

- осуществляют пуск УРОВ Q1 и Q2.

Кроме упомянутых выше реле, можно выделить еще две группы выходных реле, взаимодействующие с другими устройствами:

- реле модуля MC - 101, воздействующие на устройство АПВ; KL1 - запрет УТАПВ; KL4 - запрет ТАПВ; KL6 - отключение через избирательные органы ОАПВ с пуском УТАПВ; KL7 - отключение через избирательные органы ОАПВ без пуска УТАПВ;

- реле, воздействующие на аппаратуру АНКА: КL3 модуля MC - 101 - пуск сигнала ВЧ - 1; KL2 модуля MC - 101 - пуск сигнала ВЧ - 2; КL4 модуля MP - 110 - пуск сигнала ВЧ - 4.

7. Для быстрого отключения линии резервными защитами при любом виде КЗ в любой точке защищаемой линии применяется передача отключающих и разрешающего сигналов по ВЧ каналам с помощью аппаратуры AHKA - 14.

Для ускорения резервных защит, а также для передачи информации о различных видах АПВ используются первые четыре сигнала АНКА.

Сигнал № 1 осуществляет отключение трех фаз линий с запретом ТАПВ (от защит и УРОВ шунтирующего реактора, от УРОВ линии и от защиты от неполнофазного режима). Пуск сигнала № 1 осуществляется от контактов промежуточных реле, запрещающих ТАПВ на панели ПДЭ 2002 и ПДЭ 2001.

Сигнал № 1 передает  также команду на отключение трех фаз при повреждениях, к которым защиты противоположного конца линии не чувствительны, например, при повреждении в реакторе или в автотрансформаторе при отказе его выключателя, когда работает газовая защита. Поэтому в схеме предусмотрена возможность приема сигнала № 1 без какого-либо контроля.

Сигнал № 2 предназначен для передачи отключающего импульса от защит, действующих с выдержкой времени. На приемном конце он действует на отключение с запретом БАПВ. Поскольку на ВЛ 500 - 750 кВ редки случаи, когда КЗ отключаются с задержкой времени, использование сигнала № 2 необязательно и его можно исключить.

Сигнал № 3 предназначен для передачи отключающего импульса при коротких замыканиях на защищаемой линии и действии защит с одной из сторон линии без выдержки времени через свои выходные реле с пуском УТАПВ или через устройство ОАПВ на отключение трех фаз с пуском УТАПВ. На приемном конце сигнал № 3 используется с пуском УТАПВ. Первые три сигнала - отключающие. Для ограничения возможных случаев отключения линии при приеме ложного сигнала на приемном конце выполнен контроль, осуществляемый измерительными органами I, II и III ступеней дистанционной защиты (в цепях приема на панели ПДЭ 2001), токовым органом IV ступени и токовым органом III ступени с контролем направления мощности (в цепях приема на панели ПДЭ 2002). Чувствительный контроль всех видов коротких замыканий необходим при действии УРОВ или защиты от неполнофазного режима.

Сигнал № 4 - разрешающий. Он предназначен для отключения без выдержки времени однофазных коротких замыканий по всей длине линии. Необходимость в этом сигнале вызвана тем, что почти всегда имеется зона, в которой не работает ни одна отсечка от замыканий на землю. Пуск рассматриваемого сигнала осуществляется от реле тока III ступени защиты от замыканий на землю с контролем срабатывания реле направления мощности. Таким образом, передача этого сигнала может происходить и при внешних КЗ. Поэтому с приемной стороны при получении такого сигнала действие на отключение линии выполняется с контролем по направлению мощности нулевой последовательности и токового реле III ступени защиты от коротких замыканий на землю. Пуск этого сигнала также осуществляется при действии защит через устройство ОАПВ.

Для первых трех команд должна быть выполнена передача сигнала с фиксацией в течение 50 мс, так как время отключения выключателя от защит, осуществляющих пуск ВЧ сигнала, соизмеримо с временем его передачи. Для разрешающего сигнала № 4 такое запоминание не предусматривается.

Приложение 3

Министерство энергетики
и электрификации СССР









(предприятие, объект)

(организация, выполняющая



(присоединение)

проверку)



« _____ » ___________ 19 ___ г.





ПРОТОКОЛ ПРОВЕРКИ
ПРИ НОВОМ ВКЛЮЧЕНИИ ТОКОВОЙ ЗАЩИТЫ ПДЭ 2002

1. Паспортные данные панели

Напряжение номинального переменного тока, В

Напряжение постоянного тока, В

Номинальный ток, А

Дата выпуска

Заводской номер

100

220

1





2. Дополнительные сведения

Защита подключена к трансформаторам тока _____________________________________________________

с коэффициентом трансформации _______________________________________________ и к трансформаторам

напряжения _______________________________________________________ с коэффициентом трансформации

_______________________________________________________________________________________.

Источник оперативного тока ______________________________________________________________________

3. Уставки защиты

3.1. Уставки заданы ____________________________________________________________________________

(кем, когда, номер документа)

________________________________________________________________________________________________

3.2. Уставки по току и времени срабатывания защиты

Защита, ступень

Ток срабатывания, А

Направленность

Время срабатывания, с

Режим работы схемы оперативных цепей

первичный

вторичный

МФО









-

ЗНП, I ст.









-

ЗНП, II ст.









-

ЗНП, III ст.









На отключение трех фаз



При каскадной отсечке



При ускорении по ВЧ

ЗНП, III ст., РТБ









При оперативном ускорении



На ускорение при включении

ЗНП, IV ст.









На отключение трех фаз



При запрете УТАПВ



При ЗНР

РТБ









-

Реле трехфазного тока









-

3.3. Уставки реле направления мощности нулевой последовательности

Реле

Чувствительность OHM

Угол максимальной чувствительности эл. град

Сопротивление смещения, Ом

Проводимость компенсации емкостных токов. 10-4 См

Степень загрубления

по току, А

по напряжению, В

РМо













РМб













3.4. Дополнительные сведения: ____________________________________________________________________

__________________________________________________________________________________________________

__________________________________________________________________________________________________

__________________________________________________________________________________________________

4. Проверка общего состояния панели

4.1. Произведен внешний осмотр панели, проверены механическая исправность аппаратуры и качество монтажа

По результатам осмотра состояние _________________________________________________________________

__________________________________________________________________________________________________

__________________________________________________________________________________________________

4.2. Выполнены изменения в схеме защиты __________________________________________________________

__________________________________________________________________________________________________

__________________________________________________________________________________________________

__________________________________________________________________________________________________

5. Проверка изоляции панели

5.1. Все цепи собраны в отдельные группы установкой перемычек на рядах зажимов панели и кассеты.

5.2. Проверено сопротивление изоляции групп цепей относительно корпуса панели и между собой. Сопротивление изоляции групп 1 - 9 проверено мегаомметром на напряжение 500 В, а группы 10 - мегаомметром на напряжение 100 В.

Наименование группы

Соединены зажимы панели или кассеты

Сопротивление изоляции, МОм

1. Цепи постоянного тока 220 В

Х7, X12



2. Цепи переменного тока

X39, X42, X45, X48



3. Цепи напряжения переменного тока "разомкнутого треугольника"

Х24, Х25, Х26, Х27



4. Цепи напряжения переменного тока 380 В

1,3 SF1 и XT12



5. Цепи отключения выключателя B1

Х50, Х56, Х57, Х58, Х64



6. Цепи отключения выключателя Б2

Х52, Х59, Х60, Х61, Х65



7. Выходные цепи

Х68, Х88, Х23, Х98



8. Цепи сигнализации

X13, X21



9. Выходы на информатор

X115, X122



10. Цепи выходных напряжений БП + 15 В; О1В; - 15 В; - 24 В; О2В

A1 – XT12:1; А1 - ХТ12:3; A1 – XT12:5; A1 – XT12:11; A1 – XT12:13



5.2.1. Проверено сопротивление изоляции между фазами цепей тока мегаомметром на напряжение 500 В.

Фазы цепей токов

Место подключения мегаомметра

Сопротивление изоляции, МОм

А - ВСО

Х39 - Х42, Х45, Х48



В - AСO

Х42 - Х39, Х45, Х48

С - ABO

Х45 - Х39, Х42, Х48

5.2.2. Проверена электрическая прочность изоляции поочередно для каждой группы цепей (за исключением 10-й группы) относительно корпуса панели напряжением переменного тока 1000 В, 50 Гц в течение 1 мин. Значения сопротивлений изоляции до и после испытаний остались без изменений.

6. Проверка блока питания

6.1. Проверка автоматических выключателей

Автоматический выключатель

1 - B1

1 - B2

Срабатывание токовой отсечки, А

Полюс

левый





правый





6.2. Установка номинальных напряжений при Uвх = 220 В

Напряжение на выходе

- 24 В

+ 15 В

- 15 В









6.3. Проверка реле минимального напряжения

Ступень

Напряжение, В

Коэффициент возврата

срабатывания

возврата

I







II

6.4. Снятие характеристик Uвых = f (Uвх)

Напряжение на входе, В













Напряжение на выходе

- 24 В













+ 15 В

- 15 В

Примечание. Проверка по пп. 6.2 - 6.4 произведена при подключении номинальных нагрузок на выходе БП.

6.5. Проверка работы схемы контроля изоляции на выходе - 24 В

Реле ЗРП - 1 срабатывает при снижении сопротивления изоляции ниже _________ кОм.

6.6. Проверка защиты от КЗ на выходах БП и работы АПВ Проверено, что при кратковременном закорачивании выходов БП O2B и - 24 В, O1B и +15 В происходит отключение автоматического выключателя I-B1 и АПВ БП через автоматический выключатель I-B2, а при повторном кратковременном закорачивании указанных выше выходов - отключение автоматического выключателя I-B2.

7. Проверка измерительных органов

7.1. Проверка настройки фильтров высших гармонических составляющих.

Модуль

Фильтр

Условия проверки

Сигнал от ЗГ подводится к элементу

Значение сигнала

Параметры настройки

Тип

Частота,

Гц

Элементы

Частота, Гц

ток, (напряжение)

MP-109

Пробка

150

L1, С2

ХВ4 2 - 3

С2

ТО В



___ мА

Шунт

100

L2, С4

ХВ5 2 - 3

L2, С4

10 В



___ мА

Полосовой

50

TAV1

ХВ3 2 - 1

Х48

50 мА



___ мА

C1, L1

ХВ4 2 - 1

Х49

С2, СЗ

ХВ5 2 - 1



7.2. Проверка параметров измерительных токовых органов

Модуль

Защита, измерительный орган

Ток, А

Коэффициент возврата

срабатывания

возврата

MP-108

ЗНП, I ст.







ЗНП, II ст.







MP-109

ЗНП, блокирование от бросков тока намагничивания







MP-110

ЗНП, III ст.







МБ-110

Блокирование при качаниях:







Фаза А,







Фаза В,







Фаза С,







IA – 3 IO







MP-111

ЗНП, IV ст.







МР-112

МФО, фаза А







МФО, фаза С







7.3. Проверка параметров OHM (PMo и РМб). Условия проверки:Yк = 0, Zсм = 0; включен БП.

7.3.1. Балансировка операционных усилителей по постоянному току, проверка проиаводнтся при отсутствии переменного тока и напряжения на входе панели.

Канал

Напряжение небаланса, мВ

Напряжения, выход ОУ А5



Тока, выход ОУ А7



7.3.2. Проверка фазовых соотношений в схеме OHM

Подано в OHM

Напряжение, В

Угол между напряжениями, эл. град.

UXS:2-XP8

UXS:2-XP3

UX26-X27 – UXР5-ХS:2

UXP3-XS:2 – UXP4-XS:2

UXP5-XS:2 – UXP7-XS:2

I = 1 А



-

-

-

-

U = 100 В

-

-

-

-

-

I = 1 А

-

-







U =100 В

φI,U = 75 °

7.3.3. Проверка угла максимальной чувствительности РMo и РМб

Поданы на реле ток 1 А, напряжение 100 В и определены граничные углы срабатывания РMo и РМб

Реле

Зона работы, эл.град

 эл. град

φ1

φ2

РMo







РМб







7.3.4. Проверка чувствительности OHM по току и напряжению на минимальных уставках при φ = φм.ч.

Измеряемая величина

Значения измеряемых величин при

U = 100 В

I = 1 А

РМо

РМб

РМо

РМб

Ток срабатывания, мА





-

-

Ток возврата, мА





-

-

Коэффициент возврата





-

-

Напряжение срабатывания, В

-

-





Напряжение возврата, В

-

-





Коэффициент возврата

-

-





7.3.5. Проверка чувствительности OHM по току и напряжению на рабочих уставках при φ = φм.ч

Измеряемая величина

Значения измеряемых величин при

U = 100 В

I = 1 А

РМо

РМб

РМо

РМб

Ток срабатывания, мА





-

-

Ток возврата, мА





-

-

Коэффициент возврата





-

-

Напряжение возврата, В

-

-





Напряжение срабатывания, В

-

-





Коэффициент возврата

-

-





7.3.6. Проверка зоны работы OHM

Проверку производить на минимальных уставках по току и напряжению.

Реле

Ток, А

Напряжение, В

Зона работ реле, эл. град.

Δφ = φ2 φ1 эл. град

φ1

φ2

РMo

РMб

0,09

3













РMo

РMб

0,3

10













7.3.7. Проверка уставки смешения на минимальных уставках по току и напряжению

7.3.8. Проверка уставки компенсации емкостных токов на минимальных уставках по току и напряжению

Для РMo

Для РM6

7.3.9. Проверка степени загрубления РMo при качаниях на минимальных уставках по току и напряжению

Сопротивление резистора R66

Ток срабатывания, мА

Степень загрубления

Уставка

Минимальное







Максимальное







7.3.10. Снятие вольт-амперной характеристики OHM на рабочих уставках по току и напряжению:

- при j = jм.ч и YK =_______· 10-4 См

Реле

Ток срабатывания (мА) при напряжении (В)

3,0

5,0

7,5

10

20

30

РMo













РM6













- при j = jм.ч и Zсм = ________ Ом

Реле

Напряжение срабатывания (В) при токе (мА)

65

100

300

500

1000

РМо











7.3.11. Снятие угловых характеристик OHM на рабочих уставках. Характеристики снимались при I = 1 A

Реле

U В

5,0

5,1

6,0

10,0

30,0

50,0

РМо

j1 эл. град













j2 эл. град













jм.ч эл. град













РМб

j1 эл. град













j2 эл. град













jм.ч эл. град













8. Проверка промежуточных реле

Модуль

Обозначение реле на схеме

Тип реле и номинальное напряжение

Напряжение, В

Время срабатывания, мс

Зажимы, на которые подано напряжение

срабатывания

возврата

МУ-011/1

KL1

РП-220, 24 В







XS:15, XS:11

МУ-011/2

KL1

РП-220, 24 В







XS:15, XS:11

MK-102

KL2

РП-13, 24 В





-

XS:15, XS:10

KL3

РП-13, 24 В





-

XS:15, XS:10

KL4

РП-13, 24 В





-

XS:15, XS:11

MC-101

KL27

РП-13, 24 В





-

Х1:6в, VД70

KL28

РП-13, 24 В





-

Х1:6в, Х1:9в

9. Проверка логической части защиты

9.1. Проверка логической части и выходных цепей защиты

Проверено взаимодействие схемы логики защиты при всех положениях переключающих устройств модулей и панели согласно структурной схеме защиты.

Проверено действие выходных цепей по замыканию контактов реле-повторителей, выведенных на ряды зажимов панели при положениях ключа SA1 РАБОТА, ВЫВЕДЕНО, ПРОВЕРКА. Проверено, что выходные цепи размыкаются при снятии вилки сдвоенного разъема XG1 и ХG2 и крышек испытательных блоков SG1 и SG2.

Модуль

Зажимы панели

Реле

Состояние контактов реле пои положении SA1

ПРОВЕРКА

ВЫВЕДЕНО

РАБОТА

МБ-110

Х68, Х69

KL1







Х85, Х86

KL2







Х76, Х79

KL3







Х87, Х88

KL4







X81, Х82

KL5







Х83, Х84

KL6







Х23, Х98

KL7







MC-101

X68, X69

KL1







Х76 Х78

KL2







Х76, Х77

KL3







X68, X7I

KL4







XT1, XT2

KL5







Х68, Х72

KL6







Х68, Х73

KL7







Х115, Х116

KL20







X115, X117

KL21







X115, X118

KL22







X115, X119

KL23







X115, X120

KL24







X115, X121

KL25







X115, X122

KL26







MР-504

Х74, Х75

KL1







MP-110

Х76, Х80

KL3







МУ-011/1

X51, X56

KL1/1







X51, X57

KL1/2







X51, Х58

KL1/3







Х54, Х62

KL1/4







МУ-011/2

Х53, Х59

KL1/1







Х59, Х60

KL1/2







Х53, X61

KL1/3







Х66, Х67

KL1/4







БП

X13, X18

KUG







MC-101

Х13, Х16

KL27







Х13, Х15

KL28







MK-102

X13, X19

KL4







9.2. Проверка устройства самоконтроля защиты

Условия проверки

Место проверки самоконтроля

SA7 РMo ВКЛ

РМо, РМб МР-504,

SА3 РМб ВКЛ

MC-101 НЕИСПРАВНОСТЬ

Нажать кнопку SA9 ПУСК



Вынуть модуль IV ст. MP-111.

I ст. MP-108,

Подать ток

МС-101 НЕИСПРАВНОСТЬ

I = 1,3 Iср.I ст.



Вынуть модуль IV ст. MP-111.

II ст. MP-108,

Подать ток

МС-101 НЕИСПРАВНОСТЬ

I = 1,3 Iср.II ст.



Вынуть модуль IV ст. MP-111.

III ст. MP-108,

Подать ток

МС-101 НЕИСПРАВНОСТЬ

I = 1,3 Iср.III ст.



10. Комплексная проверка защиты от испытательного устройства

Все переключающие устройства модулей и панели установлены в положение, соответствуйте заданным уставкам. Ключ SA1 установлен в положение РАБОТА.

Проверка временных характеристик защиты

Ток на панель подается через зажимы 4 - 5 миллисекундомера Ф209. Останов миллисекундомера производится контактами реле KL5 модуля MC-101 (зажимы XT1, XT2).

Проверка произведена при jм.ч = 255 ° для РМо, jм.ч = 75 ° для РМб и напряжении 3 U =__________В.

Проверяемая защита

Направленность

Отношение

Ток срабатывания, А

Время срабатывания, с

Время возврата, с

ЗНП, I ст.



0,9









1,1









1,3







ЗНП, II ст.



0,9









1,1









1,3







ЗНП, III ст.



0,9









1,1









1,3







ЗНП, III ст. при каскадной отсечке



0,9









1,1









1,3







ЗНП, III ст. при ускорении по ВЧ



0,9









1,1









1,3







ЗНП, III ст., РТБ при оперативном ускорении



0,9









1,1









1,3







ЗНП, III ст., РТБ на ускорение при включении



0,9









1,1









1,3







ЗИП, IV ст.



0,9









1,1









1,3







ЗИП, IV ст. при запрете УТАПВ



0,9









1,1









1,3







ЗИП, IV ст. при ЗНР



0,9









1,1









1,3







МФО, фаза А



0,9









1,1









1,3







МФО, фаза С



0,9









1,1









1,3







El, MK-102

-

-

-

-

-

Проверено, что при реверсе мощности направленные защиты не работают.

11. Проверка взаимодействия защиты с другими устройствами РЗА
и действия ее на выключатели

Проверено взаимодействие защиты с другими устройствами РЗА согласно проектной схеме.

Проверено действие защиты на отключение выключателей через устройство АПВ и от собственной группы выходных реле.

12. Проверка защиты рабочим током и напряжением

12.1. Проверка правильности подключения цепей напряжения.

Проверена правильность фазировки цепей напряжения с цепями напряжения панели ______________. 3 Uо = ________ В.

12.2. Векторная диаграмма токов

Фаза тока

Ток

Значение, А

Угол, эл. град

А





В





С





О





12.3. Показания щитовых приборов

Активная мощность Р =________ МВт, реактивная мощность Q =______ Мвар.

12.4. Проверка правильности включения OHM.

Снята, рабочая и установлена контрольная крышка в блок цепей напряжения SG4 с перемычками, указанными на рис. 7, а для подачи Uик вместо Uнк.

На рядах зажимов панели установлены перемычки в соответствии с рис.7, в. В цепи тока поочередно поданы токи АО, ВО, СО и проверено состояние OHM.

Результаты проверки OHM

Подан ток фаз

РMo

РМб







Векторная диаграмма работы OHM

Вывод. Реле направления мощности включено правильно.

12.5. Проведено тестовое опробование защиты при рабочем положении накладок и переключающих устройств модулей и панели.

13. Установленное положение накладок
и переключателей модулей и панели

Тип модуля

Обозначение элемента на схеме

Назначение элемента

Положение

Установлено

Примечание

МР-504

XB1

Ступенчатое регулирование компенсации емкостных токов





-

ХВ2

Ступенчатое регулирование сопротивления смещения





-

ХВ3

Ступенчатое регулирование тока





-

ХВ6





ХВ4

Ступенчатое регулирование напряжения





-

ХВ5





ХВ7

Ввод направленности ОНМ

2 - 1



Ввод от РMo

2 - 3

Ввод от РMб

2 - 4

Вывод

МБ-110

XB1

Канал IА

2 - 1



Введен

2 - 3

Выведен

ХВ2

Канал IВ

2 - 1



Введен

2 - 3

Выведен

ХВ3

Канал IС

2 - 1



Введен

2 - 3

Выведен

ХВ4

Канал (IА-3 IО)

2 - 1



Введен

2 - 3

Выведен

ХВ5

Загрубление OHM при качаниях

2 - 1



Введено

2 - 3

Выведено

MP-112

XB1

Двукратное загрубление уставки по току фазы А

2 - 1



Введено

2 - 3

Выведено

ХВ2

Двукратное загрубление уставки по току фазы С

2 - 1



Введено

2 - 3

Выведено

ХВ3

Дискретное регулирование уставки по току фазы А

1



-

3

9

27

ХВ4

Дискретное регулирование уставки по току фазы С

1



-

3

9

27

КА

Указатель кратности по току фазы А

1



-

2

3

КС

Указатель кратности по току фазы С

1



-

2

3

MP-108

XB1

Двукратное загрубление уставки по току I ступени

2 - 1



Введено

2 - 3

Выведено

XB8

Двукратное загрубление уставки по току II ступени

2 - 1



Введено

2 - 3

Выведено

ХВ2

Дискретное регулирование уставки по току I ступени

1



-

3

9

27

ХВ9

Дискретное регулирование уставки по току II ступени

1



-

3

9

27

КI

Указатель кратности по току I ступени

1



-

2

3

КII

Указатель кратности по току II ступени

1



-

2

3

ХВ6

Ступенчатое регулирование выдержки времени I ступени





-

ХВ7





XB12

Ступенчатое регулирование выдержки времени II ступени





-

XB13





XB14

I ступень

2 - 1



Введена

2 - 3

Выведена

XB15

II ступень

2 - 1



Введена

2 - 3

Выведена

ХВ5

I ступень с выдержкой времени

2 - 1



Введена

2 - 3

Выведена

ХВ4

Запрет в цикле ОАПВ I ступени

2 - 1



Введен

2 - 3

Выведен

ХВ11

Запрет в цикле ОАПВ II ступени

2 - 1



Введен

2 - 3

Выведен

ХВ3

Ввод направленности I ступени

2 - 1



Введено

2 - 3

Выведено

ХВ10

Ввод направленности II ступени

2 - 1



Введено

2 - 3

Выведено

МР-109

XB1

Ступенчатое регулирование уставки по току





-

ХВ2

Ступенчатое регулирование уставки по току





-

ХВ3

Цепи фильтра высших гармонических составляющих

2 - 1



Включена (работа)

2 - 3

Отключена (настройка)

ХВ4

2 - 1



Включена (работа)

2 - 3

Отключена (настройка)

ХВ5

2 - 1



Включена (работа)

2 - 3

Отключена (настройка)

ХВ6

Каскадная отсечка

2 - 1



Введена

2 - 3

Выведена

ХВ7

Оперативное ускорение

2 - 1



Введено

2 - 3

Выведено

ХВ8

Автоматическое ускорение

2 - 1



Введено

2 - 3

Выведено

XB12

Ввод ускорений

2 - 1



Введено

2 - 3

Выведено

ХВ9

Ступенчатое регулирование выдержки времени каскадной отсечки





-

ХВ10

Ступенчатое регулирование выдержки времени оперативного ускорения





-

XB11

Ступенчатое регулирование выдержки времени автоматического ускорения





-

MP-110

ХВ9

Двукратное загрубление уставки по току III ступени

2 - 1



Введено

2 - 3

Выведено

XB1

Дискретное регулирование уставки по току III ступени

1



-

3

9

27

К

Указатель кратности по току III ступени

1



-

2

3

ХВ5

Ступенчатое регулирование выдержки времени III ступени





-

ХB6

ХВ7

Ступенчатое регулирование выдержки времени ускорения III ступени по ВЧ





-

ХВ2

Ввод направленности III ступени

2 - 1



Введено

2 - 3

Выведено

ХВ3

Запрет в цикле ОАПВ III ступени

2 - 1



Введен

2 - 3

Выведен

ХВ4

Запрет в цикле ОАПВ ускорения III ступени по ВЧ и КО

2 - 1



Введен

2 - 3

Выведен

ХВ8

III ступень

2 - 1



Введена

2 - 3

Выведена

MP-111

XB1

Дискретное регулирование уставки по току IV ступени

1



-

3

9

27

К

Указатель кратности по току IV ступени

1



-

2

3

ХВ2

Ввод направленности IV ступени

2 - 1



От РMб

2 - 3

От РМо

2 - 4

Выведена

ХB3

Ступенчатое регулирование выдержки времени IV ступени





-

ХВ4

ХВ5

Ступенчатое регулирование выдержки времени IV ступени с блокировкой УТАПВ





-

ХВ6

Ступенчатое регулирование выдержки времени ЗНР





-

ХВ7

IV ступень

2 - 1



Введена

2 - 3

Выведена

ХВ8

IV ступень с блокировкой УТАПВ

2 - 1



Введена

2 - 3



Выведена

ХВ9

ЗНР

2 - 1



Введена

2 - 3



Выведена

ХВ10

IV ступень с контролем по ВЧ

2 - 1



Введена

2 - 3



Выведена

MC-101

XB1

Ввод оперативного ускорения III ступени

2 - 1



-

2 - 3

ХВ2

Ввод III ступени с выдержкой времени

2 - 1



-

2 - 3

ХВ3

Ввод III ступени с выдержкой времени

2 - 1



-

2 - 3

MK-102

XB1

Подача -24 В на сигнальные реле

2 - 1



Введена

2 - 3

Выведена

ХВ2

Режимные накладки в цепи контроля принимаемых сигналов

2 - 1



Введены

2 - 3

Выведены

ХB3

2 - 1



Введены

2 - 3

Выведены

ХB4

Запуск миллисекундомера контактами реле KL2

2 - 1



Введен

2 - 3

Выведен

Панель

SX1

Действие через ОАПВ без пуска УТАПВ

2 - 4



-

Действие через ОАПВ с пуском УТАПВ

2 - 1



-

Действие на выходные реле

2 - 3



-

SX2

Токовая отсечка

2 - 1



Введена

2 - 3

Выведена

SX3

Оперативное ускорение III ступени

2 - 1



Введено

2 - 3

Выведено

SX4

Направленность OHM

2 - 1



Введена

2 - 3

Выведена

SX5

Действие защит с замедлением на выходные реле с запретом УТАПВ и пуском ВЧ

2 - 1



-

Действие защиты с замедлением через ОАПВ с запретом УТАПВ

2 - 3



-

SX6

Действие на выходные реле с пуском УТАПВ при неисправности ОАПВ

2 - 1



Введено

2 - 3

Выведено

14. Заключение __________________________________________________________________________________

________________________________________________________________________________________________

________________________________________________________________________________________________

________________________________________________________________________________________________



Проверку производили ____________________________________________________________________________



Руководитель работ _________________________________________________________________________________

Приложение 4

ПЕРЕЧЕНЬ ПРИБОРОВ И УСТРОЙСТВ,
РЕКОМЕНДУЕМЫХ ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ЗАЩИТЫ ПДЭ 2002

Средства измерений, необходимые для проведения технического обслуживания, должны быть поверены согласно ГОСТ 8002-71, на них должно быть клеймо с указанием даты поверки. В случае отсутствия указанных в табл. П4.1 средств измерений следует применять другие, имеющие аналогичные технические характеристики, класс точности.

Таблица П4.1

Наименование

Тип

Техническая характеристика

Класс точности

1. Комплектное устройство

У5053

-

-



УП3-2

2. Генератор звуковой частоты

Г3-109

20 - 200000 Гц





Г3-104







Г3-56/1





3. Частотомер

Ч3-32

-

-



Ч3-33

4. Осциллограф универсальный

C1-67

-

-



C1-68

5. Милливольтметр

В3-38

3 мВ - 300 В

2,5 - 4,0



В3-38

3 мВ - 300 В

2,5 - 4,0

6. Амперметр

Э-525

0,5 - 1 А

0,5



Э-59

7. Амперметр

Э-526

2,5 - 5 А

0,5



Э-59

8. Вольтметр

Э-533

75 - 600 В

0,5



Э-59

9. Комбинированный измерительный прибор

Ц4317

Rвн = 20 кОм/В

1,5 - 2,5

Ц4313

10. Вольтамперфазоиндикатор

ВАФ-85М

-

-



ВАФ-85

11. Миллисекундомер

Ф209

-

-



Ф738

12. Мост постоянного тока

Р333

-

-



ММВ

13. Мегаомметр

M4100/1

100 В

1,0

14. Мегаомметр

M4100/3

500 В

1,0

15. Мегаомметр

M4100/4

1000 В

1,0

16. Испытательная установка

ИВК-2

1000 В, 50 Гц

-

Кроме вышеперечисленных средств измерений, необходимо подготовить также следующую аппаратуру и устройства:

1. Реостат 250 Ом, 1,4 А.

2. Реостат 70 Ом, 2,6 А.

3. Реостат 30 Ом, 4 А.

4. Реостат 19 Ом, 5 А.

5. Лабораторный автотрансформатор ЛАТР-2, 2 А.

6. Магазин сопротивлений Р33.

7. Выключатель автоматический АП-50, 2МТ, 2,5 А.

8. Рубильник Р16.

9. Комплект инструмента релейщика КИР-1, КИР-2.

10. ЗИП к панели ПДЭ 2002.

11. Соединительные провода (для сборки схемы).

Приложение 5

НАПРЯЖЕНИЯ В КОНТРОЛЬНЫХ ТОЧКАХ МОДУЛЕЙ ЗАЩИТЫ

Диаграммы приведены для справок и предназначены для облегчения диагностирования поврежденных элементов при возникновении неисправности в логической части схемы защиты в процессе эксплуатации. Измерения производить прибором с внутренним сопротивлением около 20 кОм (например Ц4317) относительно O1 или O2 при подаче на панель переменного тока и напряжения и включенном БП.

Значения напряжения в контрольных точках указаны условно как логический нуль ("0") или логическая единица ("1"), при этом за логический нуль принимается напряжение в пределах 0 ÷ 2 В, за логическую единицу - в пределах 12 ÷ 15 В, в отдельных случаях напряжения указаны в вольтах. Значения напряжений в контрольных точках модулей приведены в табл. П5.1.

Таблица П5.1

Наименование модуля

Место измерения напряжения

Наименование цепи

Напряжение в контрольных точках (В) в режиме

ожидания

срабатывания

MP-I08

ХР4

Выход ОУ А4

"-1"

"+1"

ХР8

Выход ОУ А8

"-1"

"+1"

XS:9

Вход ЭВ E1.2 I ст.

"+1"

"0"

XS:10

Выход ЭВ E1.2 I ст.

"+1"

"0"

XS:13

Выход Д1.2

"+1"

"0"

XS:7

Вход ЭВ E1.1 II ст.

"0"

"+1"

XS:8

Выход ЭВ Е1.1 II ст.

"+1"

"0"

MP-109

XS:4

Выход РО

"0"

"+1"

XS:5

От ИО III ст. с контролем РМо

"0"

"+1"

XS:7

От ИО III ст.

"+1"

"0"

XS:8

Вход E2.1 КО

"0"

"+1"

XS:9

Вход ЭВ Е2.2 и Е3

"+1"

"0"

XS:10

Выход ЭВ E2.1 КО

"+1"

"0"

ХS:11

Выход ЭВ Е2.2 ОУ

"+1"

"0"

XS:12

Выход ЭВ Е3 У

"+1"

"0"

MP-110

ХР5

Выход ОУ 45 ХР5

"-1"

"+1"

XS:3

Запрет в цикле OAПB

"+1"

"0"

XS:4

От OHM

"+1"

"0"

XS:5

Выход ИО III ст.

"0"

"+1"

XS:7

Вход ЭВ E1.1 III ст.

"0"

"+1"

XS:8

Выход ЭВ E1.1 III ст.

"+1"

"0"

XS:9

Вход E1.2 III ст. с ВЧ

"+1"

"0"

XS:10

Выход ЭВ E1.2 III ст. с ВЧ

"+1"

"0"

MP-111

XP5

Выход ОУ А5

"-1"

"+1"

XS:3

От РMo

"+1"

"0"

XS:4

От РМб

"0"

"+1"

XS:5

Вывод направленности

"+1"

"0"

XS:7

Вход E1.1 IV ст.

"+1"

"0"

XS:8

Выход ЭВ E1.1 IV ст.

"+1"

"0"

XS:9

Вход ЭВ E1.2 бл УТАПВ

"0"

"+1"

XS:10

Выход ЭВ E1.2 бл УТАПВ

"+1"

"0"

XS:11

Выход ЭВ Е2 ЗНР

"+1"

"0"

МР-504

XP13

Выход ОУ А13

"+1"

"-1"

XP14

Выход ОУ А14

"+1"

"-1"

XP17

Выход ОУ A15

"-1"

"+1"

XP18

Выход ОУ A16

"-1"

"+1"

XS:9

Контроль направленности I - III ст.

"+1"

"0"

XS:10

К схеме самоконтроля от РМо

"+1"

"0"

XS:11

К реле тока IV ст. от РМо

"+1"

"0"

XS:13

К реле тока IV ст. от РМб

"0"

"+1"

MB-110

XS:9

Выход РО

"+1"

"0"

XS:10

Выход усилителя

"+1"

"0"

MP-112

ХР4

Выход ОУ A3

"-1"

"+1"

ХР8

Выход ОУ А8

"-1"

"+1"

МК-102

ХS:12

Выход ЭВ Е1

"+1"

"0"

ХS:13

Выход Д2.3

"+1"

"0"

МУ-011/1

XS:6

Обмотка KL3

-24

-24

XS:7

Светодиод VД10

-24

"0"

XS:8

Обмотка KL3

-24

"0"

XS:11

Обмотка KL2.1

-24

"0"

XS:12

Обмотка KL4

-24

-24

XS:14

Обмотка KL4

-24

"0"

МУ-011/2

XS:6

Обмотка KL3

-24

-24

XS:7

Светодиод VД10

-24

"0"

XS:8

Обмотка KL3

-24

"0"

XS:11

Обмотка KL2.1

-24

"0"

XS:12

Обмотка KL4

-24

-24

XS:14

Обмотка KL4

-24

"0"

Список
использованной литературы

1. ФАБРИКАНТ В.Л., ГЛУХОВ В.П., ПАПЕРНО Л.Б. Элементы устройств защиты и автоматики энергосистем и их проектирование. - М.: Высшая школа, 1974.

2. Руководящие указания по релейной защите. Токовая защита нулевой последовательности от замыканий на землю линий 110 - 500 кВ. - М.: Энергия, 1980.

3. Указания по организации работ на панелях и в цепях устройств релейной защиты, электроавтоматики (системной и противоаварийной), управления и сигнализации на электрических станциях и подстанциях. - М.: СПО Союзтехэнерго, 1977.

4. Решение № Э-6/79 "О введении в действие Правил технического обслуживания устройств PЗA. Правила технического обслуживания устройств релейной защиты, электроавтоматики, дистанционного управления и сигнализации электростанций и линий электропередачи 35 - 330 кВ". - М.: СПО Союзтехэнерго, 1979.

5. Методические указания по наладке и проверке промежуточных, указательных реле и реле импульсной сигнализации. - М.: СПО Союзтехэнерго, 1981.

ОГЛАВЛЕНИЕ

1. Общая часть

2. Меры безопасности

3. Подготовительные работы

4. Внешний осмотр панели

5. Проверка изоляции панели

6. Проверка блока питания

7. Проверка реле направления мощности нулевой последовательности модуля МР-504

7.1. Подготовительные работы

7.2. Балансировка операционных усилителей (ОУ) по постоянному току

7.3. Регулирование фазовых соотношений

7.4. Проверка угла максимальной чувствительности РМо и РМб

7.5. Проверка и настройка ОНМ на минимальных уставках по току и напряжению срабатывания

7.6. Проверка зоны работы OHM

7.7. Проверка устройства смещения в зону

7.8. Проверка устройства компенсации емкостных токов

7.9. Проверка степени загрубления реле OHM при действии блокировки при качаниях

7.10. Дополнительные проверки при несоответствии характеристик OHM

7.11. Выставление заданных уставок ОНМ

7.12. Проверка чувствительности, снятие вольт-амперных и угловых характеристик OHM на рабочих уставках

8. Проверка токовых реле защиты от междуфазных коротких замыканий (МФО) и I - IV ступеней защиты нулевой последовательности (ЗНП)

8.1. Размещение токовых реле

8.2. Проверка токовых реле МФО и I ступени ЗНП

8.3. Проверка токовых реле II и III ступеней ЗНП

8.4. Проверка токового реле IV ступени ЗНП

9. Проверка трехфазного реле тока модуля МБ-110

10. Проверка реле тока с блокировкой от броска тока намагничивания (РТБ) модуля MP-109

10.1. Проверка фильтра-пробки L1, C2

10.2. Проверка фильтра-шунта L2, С4

10.3. Проверка фильтра TAV1, C1, L1, С2, С3

10.4. Проверка токового реле РТБ

11. Проверка элементов выдержки времени

11.1. Проверка элементов выдержки времени tI и tII I и II ступеней ЗНП модуля MР - 108

11.2. Проверка элементов выдержки времени tIII и tIIIВЧ III ступени ЗНП модуля МР - 110

11.3. Проверка элементов выдержки времени tIV IV ступени ЗНП, tбл.УТАПВ, tЗНР модуля MP - 111

11.4. Проверка элементов выдержки времени tКО каскадной отсечки, tОУ оперативного ускорения и tУ ускорения III ступени ЗНП модуля MP - 109

11.5. Проверка элемента выдержки времени E1 модуля МК - 102

12. Проверка промежуточных и сигнальных реле

13. Проверка логических и выходных цепей токовой защиты

14. Комплексная проверка токовой защиты

15. Проверка взаимодействия токовой защиты с другими устройствами РЗА и действия ее на выключатели

16. Проверка токовой защиты рабочим током и напряжением

16.1. Подготовительные работы

16.2. Проверка правильности подключения цепей напряжения

16.3. Проверка правильности подключения токовых цепей защиты

16.4. Проверка правильности включения ОНМ

17. Подготовка защиты к включению

18. Указания по техническому обслуживанию

18.1. Виды технического обслуживания

18.2. Периодичность технического обслуживания

18.3. Объем работ по техническому обслуживанию

18.4. Указания оперативному персоналу

18.5. Указания персоналу РЗА по производству ремонтных работ на печатных платах

Приложение 1. Особенности проверки панели ТЗ-751

Приложение 2. Устройство и принцип выполнения защиты

Приложение 3. Протокол проверки при новом включении токовой защиты ПДЭ 2002

Приложение 4. Перечень приборов и устройств, рекомендуемых для технического обслуживания защиты ПДЭ 2002

Приложение 5. Напряжения в контрольных точках модулей защиты

Список использованной литературы







© 2013 Ёшкин Кот :-)
