СОВЕТ ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ

СТАНДАРТ СЭВ

СТ СЭВ 1082-78



Приемники телевизионные цветного изображения

ЛИНИИ ЗАДЕРЖКИ ЯРКОСТНОГО СИГНАЛА

Взамен PC 5355-75



Группа Э34



Настоящий стандарт СЭВ распространяется на линии задержки яркостного сигнала неэкранированного и (или) экранированного исполнения для телевизионных приемников цветного изображения и устанавливает технические требования, правила приемки, методы измерений и испытаний и условия транспортирования и хранения.

1. ОБОЗНАЧЕНИЕ

Пример условного обозначения линии задержки типа I с временем задержки t = 0,47 мкс и с волновым сопротивлением 1200 Ом:

Линия задержки1 тип I/0,47/1200 СТ СЭВ 1082-78

1 Указывается условное обозначение линии, принятое изготовителем.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Требования к конструкции

2.1.1. Максимальные размеры не должны превышать 135 мм по длине, 13 мм по диаметру для неэкранированного исполнения и 18 мм по конструктивной высоте (без выводов) для экранированного исполнения. Пример конструктивного исполнения линии задержки яркостного сигнала на 0,47 мкс приведен на черт. 8 информационного приложения 1.

Диаметр выводов, расстояние между выводами и расположение выводов должны соответствовать требованиям, предъявляемым к монтажу печатных плат с шагом основной координатной сетки 2,5 мм.

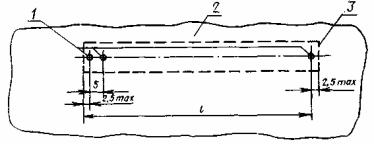

Расположение выводов линии задержки указано на черт. 1.

1 - отверстия для выводов; 2 - печатная плата; 3 - контур линии задержки

Черт. 1

Расстояние между выводами определяется конкретным типом линии задержки.

Пример связи между номинальным значением времени задержки и номинальным размером l приведен в информационном приложении 2.

2.1.2. Выводы линий задержки должны обеспечивать возможность их пайки погружением при минимальной температуре 235 ± 5 °С при глубине погружения, равной длине выводов (см. черт. 8 информационного приложения 1) минус 1,5 мм. Продолжительность пайки не более 2,5 с.

2.1.3. Линии задержки должны выдерживать воздействие тепла, возникающего при температуре пайки 260 ± 5 °С, при глубине погружения, равной длине выводов (см. черт. 8 информационного приложения 1) минус 1,5 мм. Продолжительность пайки устанавливается СТ СЭВ на конкретные типы линии задержки.

2.1.4. Выводы должны сохранять возможность их пайки согласно п. 2.1.2 в течение 12 месяцев с даты выпуска линий задержки в условиях хранения и транспортирования в соответствии с разд. 5.

Примечание. Допускается изменение срока сохранения возможности пайки выводов линии задержки, что должно оговариваться в СТ СЭВ на конкретный тип линии задержки.

2.2. Требования к электрическим параметрам

2.2.1. Линии задержки выпускаются в двух вариантах: тип I и тип II, параметры которых указаны в табл. 1

2.2.2. Основные параметры линий задержки должны соответствовать значениям, приведенным в табл. 1, при соблюдении следующих условий: температура окружающей среды от 15 до 45 °С; относительная влажность воздуха от 45 до 75 %; атмосферное давление от 86 до 106 кПа.

Таблица 1

Наименование параметров

Значение

Методы измерения по пунктам настоящего стандарта

тип I

тип II

тип I

тип II

1. Время задержки t, мкс:

диапазон номинальных значений1

От 0,25 до 0,75

4.2.1

допускаемые отклонения выбранного номинального значения, нс

± 50



2. Коэффициент передачи (затухание) аD, дБ, не более

2

4.2.2

3. Время нарастания фронта2, t1, нс, не более

120

4.2.3

4. Выбросы, %2

не более:

А

5

4.2.4

В

5

4.2.4

С

5

4.2.4

5. Допустимое постоянное рабочее напряжение между выводом обмотки и выводом массы U-, В, не более

100

4.2.5

6. Допустимый постоянный рабочий ток I-, мА, не более

5

4.2.6

7. Волновое сопротивление, Z3:

диапазон номинальных значений, кОм

От 1,0 до 1,5

4.2.7

допускаемые отклонения выбранного номинального значения, %

± 10



8. Неравномерность частотной характеристики, дБ, не более

± 1,0

4.2.7

9. Ширина полосы пропускания частот на уровне минус 3 дБ Δf, МГц, не менее

-

6

-

4.2.7

1 Номинальные значения 0,27; 0,33; 0,39; 0,47; 0,56 и 0,68 являются предпочтительными.

2 При условии использования входного сигнала со временем нарастания фронта 80 нс.

3 Предпочтительными значениями являются 1,0; 1,2; 1,5 кОм.

2.3. Требования к устойчивости при механических воздействиях

Линии задержки в не включенном состоянии должны быть прочными и сохранять свои параметры после воздействия на них следующих механических нагрузок:

синусоидальные вибрации:

амплитуда 0,15 мм,

диапазон частот от 10 до 55 Гц;

ударные тряски:

ускорение 147 м/с2 (15g),

частота следования ударов от 1 до 2 Гц.

2.4. Требования к устойчивости при климатических воздействиях

2.4.1. Линии задержки в не включенном состоянии должны быть устойчивыми и сохранять значения своих параметров после воздействия на них следующих климатических факторов:

холода:

нижнее значение минус 25 °С для нормальных условий, нижнее значение минус 40 °С для жестких условий.

Примечание. Жесткость условий устанавливается СТ СЭВ на конкретный тип линии задержки;

сухого тепла:

верхнее значение 70 °С;

влажного тепла (циклический режим): температура 40 ± 2 °С, относительная влажность 93 ± 3 %, количество суточных циклов 21.

2.4.2. Линии задержки должны под электрической нагрузкой сохранять свою работоспособность при температуре от 5 до 70 ºС, относительной влажности при температуре 20 °С не более 80 % и атмосферном давлении от 86 до 106 кПа.

2.5. Требования к надежности устанавливаются в СТ СЭВ на конкретный тип линии задержки.

2.6. Требования к маркировке линий задержки.

2.6.1. На каждой линии задержки должны быть нанесены:

товарный знак (код) предприятия-изготовителя;

обозначение типа;

дата изготовления (месяц и год).

2.6.2. Маркировка на линиях задержки должна быть разборчивой и прочной.

2.7. Требования к упаковке.

2.7.1. Упаковка линий задержки должна обеспечивать их защиту от механических повреждений при транспортировании, погрузочно-разгрузочных работах и хранении на складах.

2.7.2. На упаковке должны быть указаны:

товарный знак (код) предприятия-изготовителя;

обозначение типа;

число упакованных линий задержки;

дата выпуска;

знак контроля качества;

номер стандарта СЭВ на конкретный тип линии задержки.

3. ПРАВИЛА ПРИЕМКИ

3.1. После сплошного контроля в производстве изготовитель для проверки соответствия линий задержки требованиям настоящего стандарта должен провести приемо-сдаточные испытания и периодические испытания (типовые испытания). Потребитель может проверять качество поступивших изделий у себя на входном контроле по программе приемо-сдаточных испытаний.

3.2. Основные положения правил приемки - по СТ СЭВ 300-76 с учетом последующих специфических требований.

3.3. Приемо-сдаточные испытания.

3.3.1. Приемо-сдаточные испытания проводят на партиях линий задержки, не превышающих объем, равный объему дневной продукции.

3.3.2. Для одноступенчатого или двухступенчатого общего уровня контроля из партии берут выборки по СТ СЭВ 648-77.

3.3.3. Приемочный уровень качества не более 1,0.

3.3.4. После внешнего осмотра на механические повреждения проводят испытания по пп. 4.2.1, 4.2.3, 4.2.4 и 4.7.

3.4. Периодические испытания

3.4.1. Для проведения периодических испытаний линии задержки отбирают из партий, прошедших приемо-сдаточные испытания в количествах не менее 1 шт. из 1000.

3.4.2. При получении неудовлетворительных результатов испытаний хотя бы по одному из требований надо принимать соответствующие меры в производстве для восстановления качества.

3.4.3. Испытания проводят по разд. 4, за исключением испытания по пп. 4.5 и 4.6. Испытания по п. 4.5 следует проводить перед началом серийного выпуска при изменении конструкции, технологии изготовления или используемых материалов.

4. МЕТОДЫ ИЗМЕРЕНИЙ И ИСПЫТАНИЙ

4.1. Общие условия испытаний

4.1.1. Если не оговорено иное, испытания должны проводиться в нормальных климатических условиях по СТ СЭВ 781-77. При периодических испытаниях испытания электрических параметров по табл. 1 дополнительно проводят по указанным в п. 2.2.2 предельным значениям температуры.

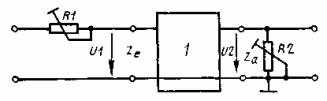

4.1.2. Линия задержки включается по схеме, приведенной на черт. 2.

U1 - напряжение входного сигнала; Zе - волновое сопротивление входа; U2 - напряжение выходного сигнала; Za - волновое сопротивление выхода; 1 - линия задержки

Черт. 2

Примечание. Приложенное для измерения входное напряжение U1 должно иметь значение между 1 В (пик-пик) и 5 В (пик-пик). При помощи переменных резисторов R1 и R2 устанавливают номинальное волновое сопротивление, если не оговорено иное, как нагрузка входа и выхода линии задержки. При этом необходимо учесть влияние внутреннего и нагрузочного сопротивлений сигнального генератора (Ri || R). Затем при измерении линий задержки одного и того же типа установочные значения переменных резисторов R1 и R2 могут быть заменены на постоянные резисторы, которые соответственно были измерены.

4.2. Измерение электрических параметров

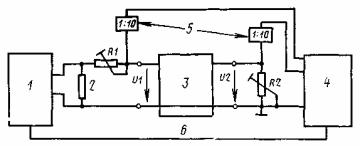

4.2.1. Измерение времени задержки проводят по схеме, приведенной на черт. 3.

1 - генератор прямоугольных импульсов с внутренним сопротивлением R1; 2 - сопротивление согласования; 3 - линия задержки; 4 - двухканальный осциллограф с калибровкой по времени; 5 - принадлежащие к осциллографу делительные головки; 6 - синхронизация

Черт. 3

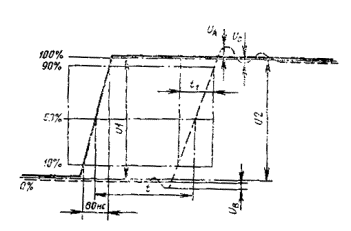

От генератора прямоугольных импульсов на вход линии задержки подают импульсы частотой следования 100 кГц со скважностью 2 и временем нарастания фронта 80 нс. Время задержки отсчитывают на экране двухканального осциллографа как расстояние между двумя сигналами на 50 %-ных уровнях (см. черт. 4).

 входной сигнал

 задержанный сигнал

Черт. 4

4.2.2. Для определения коэффициента передачи (затухания) aD измеряют напряжения U1 и U2 по изображению на осциллографе, полученному согласно п. 4.2.1 (см. черт. 4), и вычисляют в дБ по формуле:

                                                               (1)

где

U1 - напряжение входного сигнала, В;

U2 - напряжение выходного сигнала, В.

4.2.3. Время нарастания фронта t1 измеряют на изображении осциллографа, полученном согласно п. 4.2.1 (см. черт. 4).

4.2.4. Выбросы А, В, С определяют путем измерения на изображении осциллографа напряжений Ua, Ub, Uc и U2 в соответствии с п. 4.2.1 (см. черт. 4) и вычисляют в процентах по формулам:

                                                                  (2)

                                                                    (3)

                                                                   (4)

где

А - верхний выброс;

UА - амплитуда верхнего выброса, В;

В - нижний выброс;

UВ - амплитуда нижнего выброса, В;

С - средний выброс;

UС - амплитуда среднего выброса, В;

U2 - напряжение выходного сигнала, В.

4.2.5. Испытание на пробой проводят путем приложения постоянного напряжения 120 В между сигнальными выводами и выводом массы линии задержки. При этом не должно происходить повреждения изоляции (пробоя).

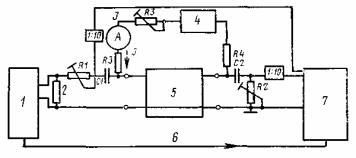

4.2.6. Испытание линии задержки на допустимый постоянный рабочий ток проводят по схеме, приведенной на черт. 5.

С1 = С2= 1 мкф; R3 = R4: сопротивление развязки (около 22 кОм); 1 - генератор прямоугольных импульсов с внутренним сопротивлением Ri; 2 - сопротивление согласования; 3 - амперметр; 4 - источник постоянного напряжения (около 250 В); 5 - линия задержки; 6 - синхронизация; 7 - двухканальный осциллограф. Принадлежащие к осциллографу делительные головки

Черт. 5

При помощи переменного резистора R3 устанавливают максимально допустимый ток I = 5 мА. При этом токе параметры 1, 2, 3 и 4 табл. 1 настоящего стандарта должны соответствовать номинальным значениям.

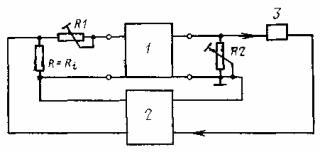

4.2.7. Измерение неравномерности частотной характеристики и волнового сопротивления проводят по схеме, приведенной на черт. 6.

На изображении, полученном на экране измерителя амплитудно-частотных характеристик (см. черт. 7), определяют усредненную линию частотной характеристики. Максимальные положительные и отрицательные отклонения реальной частотной характеристики от полученной усредненной линии составляют неравномерность частотной характеристики S в дБ.

1 - линия задержки; 2 - измеритель амплитудно-частотной характеристики; 3 - головка измерителя амплитудно-частотной характеристики

Черт. 6

Черт. 7

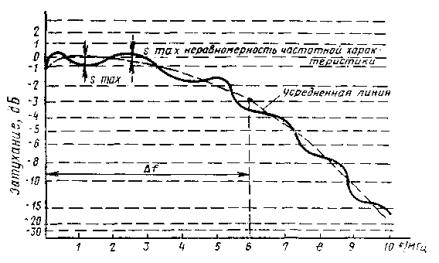

Ширина полосы частот пропускания определяется по усредненной линии частотной характеристики на экране измерителя амплитудно-частотных характеристик на уровне минус 3 дБ относительно уровня, измеренного на частоте 1 МГц, как показано на черт. 7.

Волновое сопротивление Z определяют измерением сопротивлений переменных резисторов R1 и R2 после их регулировки в пределах допуска на волновое сопротивление при условии, что неравномерность частотной характеристики в использованном диапазоне частот имеет минимальное значение, и вычисляют в Ом по формуле:

                                                                    (5)

где R1 - сопротивление резистора R1 плюс сопротивление от Ri || R измерителя амплитудно-частотных характеристик, Ом;

R2 - сопротивление резистора R2, Ом.

4.3. Проверка линий задержки на соответствие требованиям к конструкции

4.3.1. Габаритные и конструктивные размеры проверяют с помощью мерительных инструментов, обеспечивающих требуемую чертежам точность.

4.3.2. Проверку способности выводов к пайке проводят по СТ СЭВ...* при использовании ванны для пайки.

* См. информационное приложение 3

4.3.3. Испытание на не повреждаемость линий задержки от тепла пайки проводят по СТ СЭВ... * при использовании ванны для пайки.

* См. информационное приложение 3

4.4. Проверка на соответствие требованиям устойчивости при механических воздействиях.

4.4.1. На синусоидальную вибрацию линии задержки проверяют в течение 90 мин по методу, приведенному в СТ СЭВ...* с плавным изменением частоты.

4.4.2. На ударную тряску, длительность удара 16 мс, количество ударов 4000 по методу, изложенному в СТ СЭВ...*.

Общее количество ударов делят на три одинаковые части для испытания в трех взаимно перпендикулярных направлениях.

4.5. Проверка на соответствие требованиям к устойчивости при климатических воздействиях

4.5.1. Проверку на воздействие холода проводят в течение 4 ч по методу, изложенному в СТ СЭВ...* с постепенным снижением температуры.

4.5.2. Проверку на воздействие сухого тепла проводят в течение 4 ч по методу, изложенному в СТ СЭВ...* с постепенным повышением температуры.

4.5.3. Проверку на воздействие влажного тепла (циклический режим) проводят в течение 21 цикла по методу D1, (12 ч - 12 ч) согласно СТ СЭВ...*.

4.5.4. Проверку на соответствие п. 4.5 проводят не реже чем 1 раз в год.

4.6. Проверка на соответствие требованиям к надежности

4.6.1. Значение интенсивности отказов проверяют длительным испытанием (прогон) под электрической нагрузкой по схеме, приведенной на черт. 2, при нормальных климатических условиях по СТ СЭВ 781-77, но при температуре окружающей среды 45 ± 2 °С. При этом подают постоянное напряжение U1 = 20 В.

4.6.2. Проверку производят не менее чем на 50 линиях задержки одного типа, взятых методом случайной выборки и прошедших приемо-сдаточные испытания, при продолжительности испытания 2500 ч. При уменьшении продолжительности испытания следует пропорционально повысить количество испытательных линий задержки.

4.6.3. Перед, во время (при 500 и 1500 ч) и после испытания измеряют электрические параметры, приведенные в табл. 1.

Критериями отказа являются полные отказы и превышения одной или нескольких норм электрических параметров, указанных в табл. 1.

4.6.4. Интенсивность отказов вычисляют по формуле, приведенной в СТ СЭВ 300-76, п. 4.7.1.

4.6.5. Испытание на интенсивность отказов следует проводить не реже чем 1 раз в год.

4.7. Проверка на соответствие требованиям к маркировке

4.7.1. Полноту и качество маркировки проверяют внешним осмотром.

4.7.2. Прочность маркировки проверяют путем 3-кратной протирки хлопчатобумажной тканью, увлажненной водой, с усилием нажима около 2,5 Н.

5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. При транспортировании и хранении не должно быть агрессивных примесей, которые могут оказать химическое воздействие и снизить качество изделий.

5.2. Линии задержки допускается транспортировать и хранить в упаковке предприятия-изготовителя. Условия транспортирования и хранения указываются в СТ СЭВ на конкретный тип линии задержки.

ИНФОРМАЦИОННОЕ ПРИЛОЖЕНИЕ 1

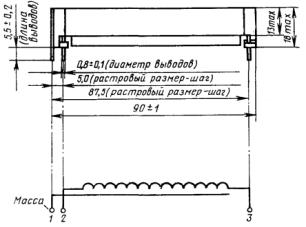

Пример конструктивного исполнения линии задержки яркостного сигнала на 0,47 мкс приведен на черт. 8.

Размеры в мм

Черт. 8

ИНФОРМАЦИОННОЕ ПРИЛОЖЕНИЕ 2

Пример связи между номинальным значением времени задержки и номинальным размером l.

Время задержки

(предпочтительное значение) t, мкс

0,33

0,39

0,47

0,56

0,68

Номинальный размер l, мм

67,5

77,5

87,5

105

112,5

ИНФОРМАЦИОННОЕ ПРИЛОЖЕНИЕ 3

До утверждения соответствующих стандартов требования, нормы, методы и т.п. выполняются:

п. 4.3.2 по PC 4464-74, метод 9031.1;

п. 4.3.3 по PC 4464-74, метод 9032.1;

п. 4.4.1 пo PC 4469-74

(СТ СЭВ ... по теме 0680-78);

п. 4.4.2 по РС 4467-74;

п. 4.5.1 по PC 4224-73;

п. 4.5.2 по PC 4205-73;

п. 4.5.3 по PC 4218-73

(СТ СЭВ ... по теме 01.505.07-77)

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Автор - делегация ГДР в Постоянной Комиссии СЭВ по радиотехнической и электронной промышленности.

2. Тема 18.7120.04-76.

3. Стандарт СЭВ утвержден на 43-м заседании ПКС.

4. Сроки начала применения стандарта СЭВ:

Страны-члены СЭВ

Срок начала применения стандарта СЭВ в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству

Срок начала применения стандарта СЭВ в народном хозяйстве

НРБ

Июль 1981 г.

Июль 1981 г.

ВНР

-

-

ГДР

Январь 1980 г.

Январь 1981 г.

Республика Куба





МНР





ПНР

Июль 1979 г.

-

СРР

Декабрь 1979 г.

-

СССР

Июль 1980 г.

Июль 1981 г.

ЧССР





5. Срок первой проверки - 1982 г.; периодичность проверки - 5 лет.

6. Использованные документы: PC 5355-75, СТ СЭВ 548-77, СТ СЭВ 781-77.
