ГОСТ Р 51317.2.4-2000

(МЭК 61000-2-4-94)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ



Совместимость технических средств электромагнитная

ЭЛЕКТРОМАГНИТНАЯ ОБСТАНОВКА

Уровни электромагнитной совместимости
для низкочастотных кондуктивных помех в системах
электроснабжения промышленных предприятий







ГОССТАНДАРТ РОССИИ

Москва



Предисловие

1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации в области электромагнитной совместимости технических средств (ТК 30)

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 13 декабря 2000 г. № 352-ст

3 Настоящий стандарт содержит аутентичный текст международного стандарта МЭК 61000-2-4 (1994-02), изд. 1 «Электромагнитная совместимость (ЭМС). Часть 2. Электромагнитная обстановка. Раздел 4. Уровни электромагнитной совместимости на промышленных предприятиях для низкочастотных кондуктивных помех» с дополнительными требованиями, отражающими потребности экономики страны

4 ВВЕДЕН ВПЕРВЫЕ



СОДЕРЖАНИЕ

Введение. 2

1 Область применения. 2

2 Нормативные ссылки. 3

3 Определения. 3

4 Классы электромагнитной обстановки. 4

5 Уровни электромагнитной совместимости. 4

5.1 Колебания напряжения. 5

5.2 Провалы напряжения и кратковременные перерывы питания. 5

5.3 Несимметрия напряжений. 6

5.4 Изменения частоты питающего напряжения. 6

5.5 Напряжения гармоник и интергармоник. 6

5.6 Отклонения напряжения. 7

Приложение А. Примеры ожидаемых уровней помех в типичных системах электроснабжения промышленных предприятий. 8

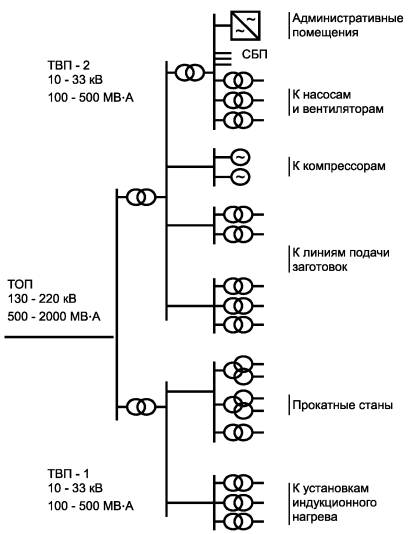

Рисунок А.1 - Пример системы электроснабжения предприятия с металлопрокатными станами. 11

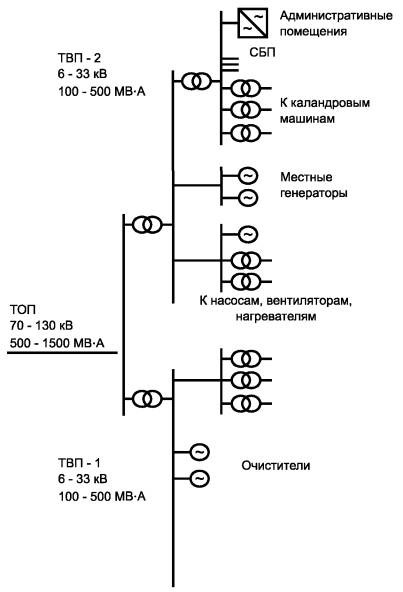

Рисунок А.2 - Пример системы электроснабжения предприятия бумажной промышленности. 11

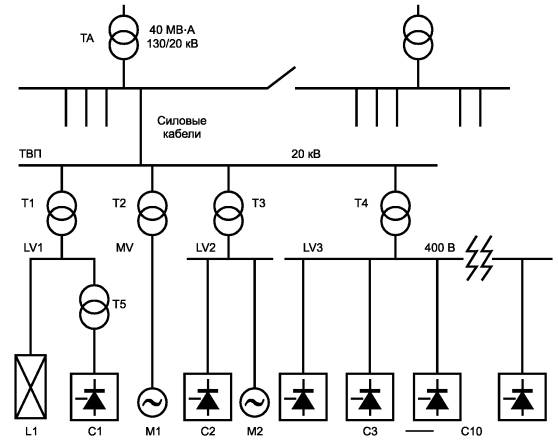

Рисунок А.3 - Пример системы электроснабжения предприятия с общим производственным циклом.. 12

Приложение б. Библиография. 12



Введение

Стандарт МЭК 61000-2-4-94 является частью стандартов МЭК серии 61000 «Электромагнитная совместимость» согласно следующей структуре:

Часть 1 Основы

Общие вопросы (введение, фундаментальные принципы)

Определения, терминология

Часть 2 Электромагнитная обстановка

Описание электромагнитной обстановки

Классификация электромагнитной обстановки

Уровни электромагнитной совместимости

Часть 3 Нормы и требования

Нормы помехоэмиссии

Требования помехоустойчивости (в тех случаях, когда они не являются предметом рассмотрения техническими комитетами, разрабатывающими стандарты на продукцию)

Часть 4 Методы испытаний и измерений

Методы измерений

Методы испытаний

Часть 5 Руководства по установке и помехоподавлению

Руководства по установке

Руководства по помехоподавлению

Часть 9 Разное

Каждая часть подразделяется на разделы, которые могут быть опубликованы как международные стандарты или как технические доклады. Эти стандарты и доклады будут публиковаться и нумероваться в хронологическом порядке.

Дополнительные сведения о помехах различных видов, которые можно ожидать в системах электроснабжения общего назначения, приведены в [1].



ГОСТ Р 51317.2.4-2000

(МЭК 61000-2-4-94)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Совместимость технических средств электромагнитная

ЭЛЕКТРОМАГНИТНАЯ ОБСТАНОВКА

Уровни электромагнитной совместимости для низкочастотных кондуктивных помех
в системах электроснабжения промышленных предприятий

Electromagnetic compatibility of technical equipment. Electromagnetic environment.
Compatibility levels for low-frequency conducted disturbances in industrial plants

Дата введения 2002-01-01

1 Область применения

Настоящий стандарт устанавливает уровни электромагнитной совместимости для низкочастотных кондуктивных помех в системах электроснабжения промышленных предприятий, а также в иных системах электроснабжения, не относящихся к системам общего назначения.

Стандарт распространяется на системы электроснабжения переменного тока частотой 50 Гц низкого (до 1000 В) и среднего (до 35 кВ) напряжения. Стандарт не применяется для систем электроснабжения кораблей, самолетов и железных дорог.

Уровни электромагнитной совместимости установлены для различных классов электромагнитной обстановки применительно к изменениям параметров напряжения электропитания (амплитуда, частота, симметрия и форма напряжений) по отношению к идеальной синусоиде, которые могут иметь место при нормальных условиях эксплуатации в точках внутрипроизводственного присоединения (ТВП) к сетям электропитания промышленных предприятий или иным специальным сетям электропитания.

Помехи, рассматриваемые в настоящем стандарте, относятся исключительно к сети электропитания, а классы электромагнитной обстановки определяются характеристиками питающей электросети.

Примечание - Уровни электромагнитной совместимости в точках общего присоединения (ТОП) устанавливаются в стандартах, распространяющихся на системы электроснабжения общего назначения (см. ГОСТ 13109, [2]).

Содержание стандарта МЭК 61000-2-4-94 набрано прямым шрифтом, дополнительные требования к стандарту МЭК 61000-2-4, отражающие потребности экономики страны, - курсивом.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на [1], [2] и следующие стандарты:

ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

ГОСТ 23875-88 Качество электрической энергии. Термины и определения

ГОСТ 30372-95/ГОСТ Р 50397-92 Совместимость технических средств электромагнитная. Термины и определения

3 Определения

В настоящем стандарте применяют термины, установленные в ГОСТ 13109, ГОСТ 23875, ГОСТ 30372/ГОСТ Р 50397, а также следующие.

3.1 Электромагнитная совместимость технических средств (ТС) - способность технического средства функционировать с заданным качеством в заданной электромагнитной обстановке и не создавать недопустимых электромагнитных помех другим техническим средствам (ГОСТ 30372/ГОСТ Р 50397).

3.2 Уровень электромагнитной совместимости - установленный максимальный уровень помехи, которая, как ожидается, будет воздействовать на ТС в конкретных условиях эксплуатации.

Примечание - На практике в качестве уровня электромагнитной совместимости принимается не абсолютный максимальный уровень помехи, а уровень, который может быть превышен с малой вероятностью.

3.3 Общий уровень помех - уровень определенной помехи, созданный суммарной эмиссией всех технических средств, подключенных к электрической сети.

3.4 Точка присоединения (ТП) - точка присоединения к сети электропитания, применительно к которой рассматриваются характеристики электромагнитной совместимости.

3.5 Точка общего присоединения (ТОП) - точка электрической сети общего назначения, электрически ближайшая к сетям рассматриваемого потребителя электрической энергии (входным устройствам рассматриваемого приемника электрической энергии), к которой присоединены или могут быть присоединены электрические сети других потребителей (входные устройства других приемников) (ГОСТ 13109).

3.6 Точка внутрипроизводственного присоединения (ТВП) - точка присоединения к питающей сети внутри рассматриваемой системы электроснабжения.

4 Классы электромагнитной обстановки

В настоящем стандарте с целью упрощения применения на практике рассматриваются и определяются следующие три класса из возможных классов электромагнитной обстановки.

Класс 1

Данный класс применяется для электромагнитной обстановки в защищенных системах электроснабжения и характеризуется уровнями электромагнитной совместимости более низкими, чем уровни электромагнитной совместимости в системах электроснабжения общего назначения. Он соответствует применению ТС, восприимчивых к помехам в питающей сети, например, контрольно-измерительного лабораторного оборудования, отдельных средств управления технологическими процессами и защиты, образцов вычислительной техники некоторых видов и т.д.

Примечания

1 Класс 1 электромагнитной обстановки обычно соответствует применению ТС, которые требуют защиты от помех с помощью систем бесперебойного питания (СБП), фильтров или устройств подавления сетевых помех.

2 В некоторых случаях при применении ТС, обладающих повышенной восприимчивостью к помехам, может быть необходимым установление уровней электромагнитной совместимости более низких, чем те, которые соответствуют классу 1 электромагнитной обстановки. В этом случае уровни электромагнитной совместимости согласовываются в каждом конкретном случае (контролируемая электромагнитная обстановка).

Класс 2

Данный класс обычно применяется для электромагнитной обстановки в ТОП и ТВП для промышленных условий эксплуатации ТС. Уровни электромагнитной совместимости данного класса идентичны таковым для систем электроснабжения общего назначения. Поэтому ТС, предназначенные для подключения к электрическим сетям общего назначения, могут применяться в условиях данного класса промышленной электромагнитной обстановки.

Класс 3

Данный класс электромагнитной обстановки применяется только для ТВП в промышленных условиях эксплуатации ТС. Он имеет более высокие уровни электромагнитной совместимости, чем таковые для класса 2 в отношении некоторых электромагнитных явлений, вызывающих помехи. Электромагнитная обстановка должна быть отнесена к классу 3 в случае, если имеет место любое из следующих условий:

- питание большей части нагрузки осуществляется через преобразователи;

- используется электросварочное оборудование;

- имеют место частые пуски электродвигателей большой мощности;

- имеют место резкие изменения нагрузок в электрических сетях.

Примечание - При функционировании некоторых образцов промышленного оборудования, таких как дуговые печи и мощные преобразователи, которые обычно питаются от отдельного фидера, часто создаются помехи, уровни которых превышают значения, соответствующие классу 3 (жесткая электромагнитная обстановка). В таких специальных случаях уровни электромагнитной совместимости должны быть согласованы.

Класс электромагнитной обстановки для новых промышленных предприятий или при модернизации существующих предприятий не может быть определен заранее и должен учитывать характеристики применяемых ТС и технологических процессов.

5 Уровни электромагнитной совместимости

Уровни электромагнитной совместимости для электромагнитной обстановки классов 1 и 3 приведены в таблицах 1 - 6. Для электромагнитной обстановки класса 2 применяются уровни электромагнитной совместимости, установленные в ГОСТ 13109, [2] для кондуктивных помех в низковольтных системах электроснабжения общего назначения. Их значения приведены в таблицах 1 - 6 для сравнения.

ТВП должны быть разделены на категории в соответствии с уровнями электромагнитной совместимости. Для того чтобы обосновать выбор конкретных ТС, например, мотор-генераторов, батарей сетевых конденсаторов, фильтров, может потребоваться конкретное описание изменений напряжения на зажимах ТС. Технические комитеты, ответственные за разработку стандартов на группы однородной продукции, должны использовать уровни электромагнитной совместимости, приведенные в настоящем стандарте, при установлении уровней помехоустойчивости оборудования, подключенного к промышленным электрическим сетям, и допустимых уровней эмиссии помех, вносимых ТС в питающие сети. Указанные технические комитеты по стандартизации должны также принимать во внимание приведенные уровни электромагнитной совместимости при определении условий функционирования системы электропитания оборудования.

Соответствие уровней электромагнитной совместимости в ТВП не обязательно подразумевает выполнение требований ограничения помехоэмиссии в ТОП. Этот факт должен учитываться при выборе применяемых ТС.

Примечания

1 Для всех классов электромагнитной обстановки уровни электромагнитной совместимости применяются к напряжению сети. Уровни электромагнитной совместимости, соответствующие классу 1, применяются только к низковольтным сетям. При отсутствии конкретных уровней электромагнитной совместимости класса 2 для сетей среднего напряжения они принимаются теми же самыми, что и для низковольтных сетей. Для класса 3 приведенные уровни электромагнитной совместимости применяются для сетей низкого и среднего напряжения.

2 Примеры уровней помех в типичных системах электроснабжения промышленных предприятий приведены в приложении А.

3 Уровни электромагнитной совместимости класса 3 охватывают помехи различных видов в условиях промышленных предприятий. Для конкретных ТС можно ожидать, что только помехи некоторых видов будут иметь уровни, соответствующие классу 3. Так как ТС имеют различную восприимчивость к помехам разного вида, конкретное ТС может, по согласованию, подключаться к системам электроснабжения по классу 3 в зависимости от фактических уровней помех.

5.1 Колебания напряжения

Уровни электромагнитной совместимости для данного вида помех определяются колебаниями напряжения, вызванными изменениями нагрузки, а также включением и выключением элементов сети, таких как переключатели отводов трансформаторов, батарей конденсаторов и т.д. Предполагается, что значения длительностей изменений напряжения от 0,85 до 0,9Uном (Uном - номинальное напряжение электропитания) для класса 3 не превышают 60 с, для больших длительностей применяется диапазон от 0,9 до 1,1Uном.

Примечание - Значения частоты повторения изменений напряжения не регламентируются, так как фликер для ТВП класса 3 электромагнитной обстановки не учитывается. Световое оборудование должно быть подключено к электрической сети, соответствующей классу 2.

5.2 Провалы напряжения и кратковременные перерывы питания

Для ТВП класса 1 электромагнитной обстановки предусматривается защита с помощью СБП. При их практическом применении могут однако иметь место провалы напряжения длительностью до половины периода (10 мс) и глубиной до 100 % Uном (перерывы питания).

В отношении уровней электромагнитной совместимости ТВП класса 3 следует учитывать следующие факторы:

- возможность применения уровней электромагнитной совместимости, установленных для ТОП предприятия. Однако следует помнить, что их значения могут существенно изменяться, например, в зависимости от вида системы электроснабжения предприятия (применения воздушных линий или кабелей, получения электропитания от подстанций высокого или среднего напряжения, наличия одиночных или дублированных фидеров);

- наличие внутризаводского генератора, что может снизить опасность провалов напряжения и кратковременных перерывов питания;

- возможность провалов напряжения и кратковременных перерывов питания в результате нарушений технологических процессов на предприятии. Например, значительное снижение напряжения может создаваться одновременным перезапуском нескольких асинхронных двигателей при нарушении технологического процесса;

- повышенную опасность кратковременных перерывов питания для ТВП класса 3 электромагнитной обстановки на предприятиях, получающих электропитание только от одной линии.

В качестве ориентировочных значений могут применяться уровни электромагнитной совместимости, установленные для систем электроснабжения общего назначения.

5.3 Несимметрия напряжений

Для ТВП класса 3 электромагнитной обстановки установленный в настоящем стандарте предел напряжений составляющих обратной последовательности относится к значениям, усредненным за любой период наблюдения более 10 мин. Кроме того, мгновенные значения напряжений составляющих обратной последовательности не должны превышать 4 %.

Примечания

1 Напряжения составляющих обратной последовательности вызывают появление нехарактерных гармоник на выходе преобразователей.

2 При отсутствии на предприятии значительных однофазных нагрузок могут применяться уровни электромагнитной совместимости, соответствующие классу 2 электромагнитной обстановки.

5.4 Изменения частоты питающего напряжения

Уровни электромагнитной совместимости для изменений частоты питающего напряжения применяют к промышленным предприятиям, подключенным к системам электроснабжения общего назначения.

Примечание - В случае автономной системы электроснабжения возможны изменения частоты до 4 %. Фактические уровни электромагнитной совместимости должны устанавливаться в каждом конкретном случае.

5.5 Напряжения гармоник и интергармоник

Значения коэффициента искажения синусоидальности кривой напряжения оценивают при рассмотрении гармоник напряжения от 2-го до 40-го порядка и также интергармоник (напряжений на частотах, не кратных основной частоте сети в виде составляющих на дискретных частотах или широкополосного спектра) в полосе частот от 0 до 2000 Гц.

Ограничение величины коэффициента искажения синусоидальности кривой напряжения имеет цель предотвратить одновременное присутствие нескольких гармонических составляющих значительной амплитуды. Значения коэффициента искажения синусоидальности кривой напряжения, установленные в настоящем стандарте, не связаны с режимами работы конкретных ТС.

Высокие значения напряжений интергармоник в ТВП класса 3 электромагнитной обстановки обусловлены, главным образом, применением некоторых видов преобразователей. Эти значения могут быть использованы как рекомендации и будут уточнены с учетом практического опыта.

Примечания

1 Предельные значения гармоник, интергармоник и значений коэффициентов искажения синусоидальности кривой напряжения относятся к установившимся режимам электропитания ТС. Для гармоник в переходных режимах допускается превышать приведенные значения в 1,5 раза при максимальной продолжительности до 10 % от любого периода наблюдений длительностью 2,5 мин.

2 Конденсаторы для коррекции коэффициента мощности должны подсоединяться к ТВП класса 3 электромагнитной обстановки через последовательные индуктивности. В тех случаях, когда проведенные измерения показывают, что резонансные эффекты отсутствуют и значения высших гармоник существенно меньше установленных для класса 3 электромагнитной обстановки, указанные индуктивности могут не применяться.

5.6 Отклонения напряжения

Уровни электромагнитной совместимости для данного вида помех определяются медленными изменениями установившегося напряжения из-за плавного изменения нагрузки в электрической сети.

Таблица 1 - Уровни электромагнитной совместимости для колебаний напряжения, провалов напряжения, несимметрии напряжений, отклонений напряжения и изменений частоты

Вид помехи

Класс электромагнитной обстановки

1

2

3

Колебания напряжения (изменения напряжения по отношению к номинальному напряжению DU/Uном)

±8 %

±10 %1)

От 10 до -15 %

Провалы напряжения2):







DU/Uном

От 10 до 100 %

От 10 до 100 %

От 10 до 100 %

Dt, полупериодов

1

От 1 до 300

От 1 до 300

Несимметрия напряжений (напряжение обратной последовательности основной частоты Uобр к номинальному напряжению Uобр/Uном)3)

2 %

2 %4)

3 %

Отклонение напряжения (изменения установившегося напряжения по отношению к номинальному напряжению)

±5 %

±10 %

±10 %

Изменения частоты по отношению к номинальной частоте Df/fном3)

±1 %

±1 %5)

±2 %

1) Предельно допустимые значения размаха изменений напряжения - по ГОСТ 13109.

2) Данные значения не являются уровнями электромагнитной совместимости и приводятся как рекомендуемые.

3) Не применяется для класса 2 электромагнитной обстановки.

4) Предельно допустимые значения коэффициентов несимметрии напряжений по обратной и нулевой последовательности - по ГОСТ 13109.

5) Предельно допустимые значения отклонения частоты - по ГОСТ 13109.

Таблица 2 - Уровни электромагнитной совместимости для искажений синусоидальности напряжения электропитания

Параметр

Класс электромагнитной обстановки

1

2

3

Коэффициент искажения синусоидальности кривой напряжения

5 %

8 %1)

10 %

1) Предельно допустимые значения коэффициента искажения синусоидальности кривой напряжения применительно к электрическим сетям с номинальными напряжениями 0,38; 6 - 20; 35; 110 - 330 кВ - по ГОСТ 13109.

Таблица 3 - Уровни электромагнитной совместимости для напряжений нечетных гармонических составляющих (исключая кратные 3)

Порядок гармоники n

Класс электромагнитной обстановки



1

2

3



Ur, %

Ur, %1)

Ur, %



5

3

6

8



7

3

5

7



11

3

3,5

5



13

3

3

4,5



17

2

2

4



19

1,5

1,5

4



23

1,5

1,5

3,5



25

1,5

1,5

3,5



> 25

0,2 + 12,5/n

0,2 + 12,5/n

5(11/n)1/2



1) Предельно допустимые значения коэффициента п-ой гармонической составляющей напряжения применительно к электрическим сетям с номинальными напряжениями 0,38; 6 - 20; 35; 110 - 330 кВ - по ГОСТ 13109

Таблица 4 - Уровни электромагнитной совместимости для напряжений нечетных гармонических составляющих, кратных 3

Порядок гармоники n

Класс электромагнитной обстановки

1

2

3

Ur, %

Ur, %1)

Ur, %

3

3

5

6

9

1,5

1,5

2,5

15

0,3

0,3

2

21

0,2

0,2

1,75

> 21

0,2

0,2

1

1) Предельно допустимые значения коэффициента п-ой гармонической составляющей напряжения применительно к электрическим сетям с номинальными напряжениями 0,38; 6 - 20; 35; 110 - 330 кВ - по ГОСТ 13109

Таблица 5 - Уровни электромагнитной совместимости для напряжений четных гармонических составляющих

Порядок гармоники n

Класс электромагнитной обстановки

1

2

3

Ur, %

Ur, %1)

Ur, %

2

2

2

3

4

1

1

1,5

6

0,5

0,5

1

8

0,5

0,5

1

10

0,5

0,5

1

> 10

0,2

0,2

1

1) Предельно допустимые значения коэффициента п-ой гармонической составляющей напряжения применительно к электрическим сетям с номинальными напряжениями 0,38; 6 - 20; 35; 110 - 330 кВ - по ГОСТ 13109

Таблица 6 - Уровни электромагнитной совместимости для напряжений интергармоник

Порядок интергармоники n

Класс электромагнитной обстановки

1

2

3

Ur, %

Ur, %

Ur, %

< 11

0,2

0,2

2,5

От 11 до 13 включ.

0,2

0,2

2,25

» 13  » 17      »

0,2

0,2

2

» 17  » 19      »

0,2

0,2

2

» 19  » 23      »

0,2

0,2

1,75

» 23  » 25      »

0,2

0,2

1,5

> 25

0,2

0,2

1

ПРИЛОЖЕНИЕ А

(справочное)

Примеры ожидаемых уровней помех в типичных системах электроснабжения промышленных предприятий

В настоящем приложении приведены результаты вычислений уровней помех в ТВП некоторых типичных систем электроснабжения промышленных предприятий.

Рассмотрены:

- система электроснабжения предприятия с металлопрокатными станами (рисунок А.1, таблица А.1);

- система электроснабжения предприятия бумажной промышленности (рисунок А.2, таблица А.1);

- система электроснабжения предприятия с общим производственным циклом (рисунок А.3, таблица А.2).

Следует отметить, что для некоторых ТВП, а именно, питающих мощные преобразователи, уровни помех могут значительно превышать значения, установленные для систем электроснабжения общего назначения.

Это относится в особенности к уровням гармоник высшего порядка (11-я гармоника в данном случае приведена в качестве примера), значениям коэффициента искажения синусоидальности кривой напряжения и уровням колебаний напряжения.

Приведенные результаты не являются общими уровнями помех, так как вклад, вносимый помехами, существующими в системах электроснабжения общего назначения, не учитывается.

Таблица А.1 - Уровни помех в системах электроснабжения предприятий с металлопрокатными станами и бумажной промышленности

Параметр

Предприятие с металлопрокатными станами

Предприятие бумажной промышленности

ТВП1

ТВП2

ТОП

ТВП1

ТВП2

ТОП

Напряжения гармоник (средние значения), %:













U5

3 - 6,5

2 - 3,9

1 - 2,2

1 - 1,7

1 - 2,3

0,5 - 1,1

U11

3 - 6,8

1,5 - 2,9

1 - 2

0,5 - 1,1

0,7 - 1,4

0,4 - 0,7

коэффициент искажения синусоидальности кривой напряжения

7 - 14,3

3,5 - 7,3

2 - 4,7

1,5 - 2,9

2 - 4

1 - 1,9

Напряжения гармоник (пиковые значения), %:













U5

6 - 11,4

2,5 - 5,1

2 - 3,5

1 - 1,9

1,5 - 2,7

0,6 - 1,3

U11

6 - 11,5

2 - 4,2

2 - 3,3

0,5 - 1,2

0,8 - 1,6

0,4 - 0,8

коэффициент искажения синусоидальности кривой напряжения

12 - 24,7

5 - 9,9

4 - 7,3

1,5 - 3,3

2 - 4,6

1 - 2,3

Размах колебаний напряжения, %

2 - 4,7

0,5 - 1,2

0,5 - 1,2

< 0,1

< 0,3

< 0,1

Интервал времени между двумя изменениями напряжения DT, с

5 - 100

5 - 100

5 - 100

> 600

> 600

> 600

Таблица А.2 - Уровни напряжений помех в сетях предприятия с общим производственным циклом

Оборудование

Полное сопротивление, 1/МВ×А1)

Мощность короткого замыкания, МВ×А

Общая нагрузка, МВ×А

Нагрузка преобразователей, МВ×А

Коэффициент искажения синусоидальности кривой напряжения, %

Колебания напряжения, %

Линия 130 кВ

1/2000

2000









Трансформатор ТА

1/320

275,8









ТВП



266,6

2,3

1,25

1,08

0,6

Трансформатор Т1

1/8,9











Линия LV1



8,6

0,3

0,05

1,34

2,4

Трансформатор Т5

1/1,25











Преобразователь С1



1,09



0,05

10,6



Трансформатор Т3

1/12











Линия LV2



11,5

0,6

0,3

5,0

3,0

Двигатель М2 300 кВ·А



2,275

0,3







Реактор L1 60 мкГ

1/8,5











Преобразователь С2



5,25



0,3

13,2



Трансформатор Т4

1/22,2











Линия LV3



20,5

0,9

0,9

10,1

3,1

Кабель 400 В

1/582











Преобразователи С3 - С10



20



0,9

10,4



1) Полное сопротивление в единицах мощности по отношению к 1 МВ×А

Рисунок А.1 - Пример системы электроснабжения предприятия с металлопрокатными станами

Рисунок А.2 - Пример системы электроснабжения предприятия бумажной промышленности

Примечание - L1 = 250 кВ×А, С1 = 50 кВ×А, M1 = 500 кВ×А, С2 = 300 кВ×А, М2 = 300 кВ×А, С3 - С10 = 8´300 кВ×А

Рисунок А.3 - Пример системы электроснабжения предприятия с общим производственным циклом

ПРИЛОЖЕНИЕ Б

(справочное)

Библиография

[1] РД 50-713-92 (МЭК 1000-2-1) Совместимость технических средств электромагнитная. Электромагнитная обстановка. Виды низкочастотных кондуктивных помех и сигналов, передаваемых по силовым линиям, в системах электроснабжения общего назначения

[2] РД 50-714-92 (МЭК 1000-2-2) Совместимость технических средств электромагнитная. Электромагнитная обстановка. Уровни электромагнитной совместимости в низковольтных системах электроснабжения общего назначения в части низкочастотных кондуктивных помех и сигналов, передаваемых по силовым линиям



Ключевые слова: электромагнитная совместимость; уровни электромагнитной совместимости; системы электроснабжения промышленных предприятий; низкочастотные кондуктивные помехи; точки общего и внутрипроизводственного присоединения; классы электромагнитной обстановки







© 2013 Ёшкин Кот :-)
