СТАНДАРТ СЭВ

СТ СЭВ 3823-82

Оборудование для керамической промышленности

СМЕСИТЕЛИ ПРОПЕЛЛЕРНЫЕ





Утвержден Постоянной Комиссией по сотрудничеству в области стандартизации Шиофок, декабрь 1982 г.

Настоящий стандарт СЭВ распространяется на пропеллерные одновальные переносные и стационарные смесители, предназначенные для смешивания и поддержания в состоянии суспензии керамических масс и глазурей, а также разжижения глинистых материалов.

1. ТИПЫ

Пропеллерные смесители должны изготовляться двух типов:

СП - смесители переносные;

СС - смесители стационарные.

В зависимости от назначения стационарные смесители должны изготовляться в двух исполнениях*:

А - для смешивания и поддержания в состоянии суспензии керамических масс и глазурей;

Б - для разжижения глинистых материалов.

2. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

2.1. Основные параметры и размеры переносных пропеллерных смесителей должны соответствовать указанным на черт. 1 и в табл. 1.

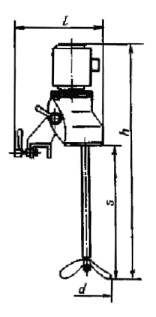

Черт. 1

Таблица 1

Размеры, mm

Типоразмер смесителя

d, ±5

h, не более

l, не более

s

Установленная мощность kW, не менее

Частота вращения вала, min-1, не более

Масса, kg, не более

±5

(СП-150)

150

1100

270

600

0,25

500

15

СП-200

200

1170

270

800

0,37

620

25

Примечание. Типоразмер, указанный в скобках, непредпочтителен.

2.2. Основные параметры и размеры стационарных пропеллерных смесителей должны соответствовать указанным на черт. 2 и в табл. 2.

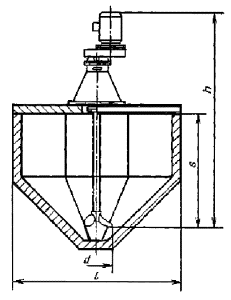

Черт. 2

Примечание. Черт. 1 и 2 не определяют конструкцию.

Таблица 2

Размеры, mm

Типоразмер смесителя

d

h, не более

l, не более

s

Установленная мощность, kW, не менее

Частота вращения вала, min-1, не более

Масса, kg, не более

±5

±5

А

Б

А

Б

А

Б

СС-300

300

1980

1860

1600

900

0,75

1,5

240

390

230

(СС-315)

315

1460*

1460*

1600

900

0,75

1,5

200

400

190

СС-400

400

2300

2300

1900

1070

1,1

2,2

190

380

300

СС-500

500

2380*; 2730

2380*; 2730

2400

1330

2,2

4

250

350

480

(СС-630)

630

3000

3000

2800

1500

3

5,5

150

300

620

(CC-710)

710

2800*

2800*

3800

1750

5,5

11

160

310

1000

СС-750

750

3400

3200

3800

1750

5,5

11

160

310

630

(СС-900)

900

3440*; 4200

3440*; 4200

4200

2150

11

18,5

160

230

1150

СС-1000

1000

3860*; 4630

3860*; 4850

4800

2400

11

22

100

200

1700

СС-1250

1250

5300

5300

5000

2800

15

30

100

200

1900

* Для смесителей, изготовленных с ременной передачей.

Примечания:

1. Масса смесителей приведена без учета массы рам.

2. Типоразмеры, указанные в скобках, непредпочтительны.

Стационарные смесители должны изготовляться двух вариантов:

на стальной раме

или без нее - для установки на плите резервуара, как указано на черт. 2.

Допускается изготовление стационарных смесителей с различными видами передач, если это не приведет к превышению параметров, указанных в табл. 2.

Примеры условных обозначений и стационарных смесителей:

смеситель пропеллерный одновальный переносной с диаметром пропеллера 200 mm:

Смеситель СП-200 СТ СЭВ 3823-82

смеситель пропеллерный одновальный стационарный для смешивания и поддержания в состоянии суспензии керамических масс и глазурей (исполнение А) с диаметром пропеллера 500 mm:

Смеситель ССА-500 СТ СЭВ 3823-82

смеситель пропеллерный одновальный стационарный для разжижения глинистых материалов (исполнение Б) с диаметром пропеллера 1000 mm:

Смеситель ССБ-1000 СТ СЭВ 3823-82

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1. Конструкция смесителя должна обеспечивать защиту передачи, подшипников и двигателя от попадания на них смешиваемой массы.

3.2. Места смазки должны быть легко доступными и защищенными от загрязнений. Места расположения масленок и отверстий для смазки должны быть обозначены.

3.3. Стальные и чугунные детали, соприкасающиеся со смешиваемой массой, должны иметь защитные покрытия.

3.4. Вал с пропеллером должны быть статически сбалансированы.

3.5. Электрооборудование должно подключаться к сети со следующими параметрами:

1) вид тока................................................................................. 3/N 50 Hz

2) электрическое напряжение ............................................... 380/220 V ± 10 %

3.6. Степень защиты электродвигателей должна быть не менее IP44 по СТ СЭВ 778-77.

3.7. Пропеллерные смесители должны соответствовать требованиям к безопасности по СТ СЭВ 1085-78, к уровню шума СТ СЭВ 1930-79, к уровню вибрации на рабочем месте по СТ СЭВ 1932-79.

3.8. В качестве показателей надежности следует установить:

1) коэффициент технического использования по СТ СЭВ 292-76 не менее 0,9;

2) ресурс до первого капитального ремонта не менее 12000 h.

4. КОМПЛЕКТНОСТЬ ПОСТАВКИ

4.1. Пропеллерные смесители должны поставляться с комплектом запасных быстроизнашивающихся частей.

4.2. Пропеллерные смесители должны поставляться с комплектом эксплуатационных документов, оформленных в соответствии с требованиями СТ СЭВ 1798-79, а также с комплектом монтажных документов.

4.3. В комплект поставки не входят фундаментные болты и электрическая арматура.

5. ПРАВИЛА ПРИЕМКИ

Каждый смеситель должен быть подвергнут приемо-сдаточным испытаниям на холостом ходу.

6. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6.1. На каждом смесителе на видном месте должна быть прикреплена фирменная табличка, содержащая следующие данные:

1) товарный знак предприятия-изготовителя;

2) обозначение (индекс) изделия;

3) заводской номер изделия;

4) год выпуска;

5) массу;

6) клеймо технического контроля (при его отсутствии в эксплуатационной документации).

6.2. Переносные смесители должны быть упакованы в ящик без демонтажа вала. Стационарные смесители во время транспортирования должны закрепляться на деревянных брусьях или поддонах со снятым валом.

Запасные части и снятые детали небольших размеров необходимо упаковывать в ящик.

6.3. Все обработанные поверхности и части машины перед упаковкой должны быть покрыты защитными смазками или другими антикоррозионными средствами, срок действия которых должен быть не менее 6 мес.

6.4. Пропеллерные смесители необходимо хранить в закрытых помещениях или под навесом.

ИНФОРМАЦИОННОЕ ПРИЛОЖЕНИЕ

Рекомендуемая форма резервуара указана на черт. 3, а размеры - в табл. 3.

Черт. 3

Таблица 3

Размеры, mm

Типоразмер смесителя

Вместимость резервуара номинальная, m3

D

H

СС-300; СС-315

1

1400

1000

СС-400

1,7

1600

1200

СС-500

3,5

2000

1500

СС-630

5

2300

1700

СС-710; СС-750

12

3200

2000

СС-900

18

3600

2450

CC-1000

28

4200

2750

СС-1250

35

4400

3200



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Автор - делегация ПНР в Постоянной Комиссии по сотрудничеству в области машиностроения.

2. Тема - 17.092.06-79.

3. Стандарт СЭВ утвержден на 52-м заседании ПКС.

4. Сроки начала применения стандарта СЭВ:

Страны - члены СЭВ

Сроки начала применения стандарта СЭВ

в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству

в народном хозяйстве

НРБ





ВНР

Июль 1984 г.

Январь 1985 г.

СРВ





ГДР

Январь 1984 г.

Июль 1984 г.

Республика Куба

-

-

МНР

-

-

ПНР

Январь 1984 г.

Июль 1984 г.

СРР

-

-

СССР

Июль 1984 г.

Июль 1984 г.

ЧССР

Январь 1985 г.

Январь 1985 г.

5. Срок первой проверки - 1990 г., периодичность проверки - 5 лет.
