СОВЕТ ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ



СТАНДАРТ СЭВ
СТ СЭВ 4108-83

ИЗОЛЯТОРЫ ОПОРНЫЕ
АРМИРОВАННЫЕ
ИЗ ОРГАНИЧЕСКИХ МАТЕРИАЛОВ
НА НАПРЯЖЕНИЕ СВЫШЕ 1000 V
ДЛЯ РАБОТЫ В ПОМЕЩЕНИИ

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ



1984



Постановлением Государственного комитета СССР по стандартам от 26 марта 1984 г. № 937 стандарт Совета Экономической Взаимопомощи СТ СЭВ 4108-83 «Изоляторы опорные армированные из органических материалов на напряжение свыше 1000 В для работы в помещении. Основные параметры и размеры»

введен в действие непосредственно в качестве государственного стандарта СССР

в народном хозяйстве СССР

с 01.01.86

в договорно-правовых отношениях по сотрудничеству

с 01.01.85

СОВЕТ
ЭКОНОМИЧЕСКОЙ
ВЗАИМОПОМОЩИ

СТАНДАРТ СЭВ

СТ СЭВ 4108-83



ИЗОЛЯТОРЫ ОПОРНЫЕ АРМИРОВАННЫЕ ИЗ ОРГАНИЧЕСКИХ МАТЕРИАЛОВ НА НАПРЯЖЕНИЕ СВЫШЕ 1000 V ДЛЯ РАБОТЫ В ПОМЕЩЕНИИ

Основные параметры и размеры





Утвержден Постоянной Комиссией по сотрудничеству в области стандартизации Прага, июль 1983 г.

Настоящий стандарт СЭВ распространяется на армированные опорные изоляторы из органических материалов (эпоксидных), климатических исполнений N или F (У, ХЛ) категорий размещения 2 (закрытые помещения) или 3 и 4 - по СТ СЭВ 460-77, предназначенные для применения в распределительных устройствах переменного тока частотой до 100 Hz, напряжением свыше 1000 V.

1. Условные обозначения, основные параметры и размеры изоляторов, а также расположение арматуры должны соответствовать указанным на чертеже и в табл. 1 и 2.

В условном обозначении изоляторов буквы и цифры означают:

J (И) - армированный опорный изолятор для работы в помещении;

О - из органических материалов;

2, 4, 6, 8, 10, 16, 25 - значение минимальной механической разрушающей силы на изгиб (Р0), kN;

60 (70), 75 (80), 125, 170, 195 (190) - минимальное значение испытательного напряжения грозового импульса (полный импульс), kV;

1 - модификация (при необходимости);

N, F (У, ХЛ) - климатическое исполнение;

2, 3, 4 - категория размещения.

Пример условного обозначения армированного опорного изолятора из органических материалов с минимальной разрушающей силой на изгиб 8 kN, испытательным напряжением грозового импульса (полный импульс) 60 kV, климатического исполнения F (ХЛ), категории размещения 3:

J O8-60 F 3 СТ СЭВ 4108-83

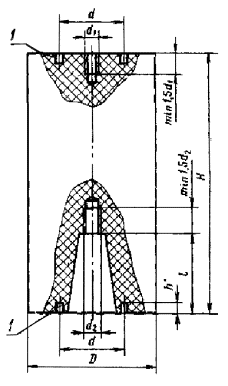

1 - дополнительные отверстия

Примечание. Чертеж не определяет форму изолятора.


Таблица 1

Условное обозначение изолятора

Наибольшее допускаемое напряжение Um, kV

Испытательное напряжение грозового импульса (полный импульс), kV

Одноминутное испытательное напряжение промышленной частоты, kV

Номинальная высота изолятора Н, mm, ±1

Максимальный номинальный диаметр изоляционной части D, mm

Минимальная механическая разрушающая сила на изгиб, kN

Максимальная разница между прогибами, измеряемыми при 20 и 50 % механической разрушающей силы на изгиб, mm

Размер резьбы арматуры

Максимальное расстояние между нижними плоскостями арматуры и изолятора l, mm

Р0

Рd0

d1

d2

2 - 60

7,2

60 (70)

20 (28, 32)

95

60

2

1,3

1,5

M12

M12

15

4 - 60

75

4

2,6

M16

6 - 60

80

6

3,9

8 - 60

85

8

5,2

M16

10 - 60

95

10

6,5

16 - 60

125

16

10,5

M20

25 - 60

145

25

16,4

2 - 75

12

75 (80)

38 (42)

130

60

2

1,45

2,0

М12

M12

25

4 - 75

75

4

2,9

M16

6 - 75

90

6

4,35

8 - 75

100

8

5,8

M16

JO 10 - 75

105

10

7,2

M20

JO 16 - 75

125

16

11,6

JO 25 - 75

145

25

18,0

2 - 125

24 или 25

125

50 (65)

210

75

2

1,6

3,2

М12

М12

75

4 - 125

85

4

3,2

М16

6 - 125

105

6

4,8

8 - 125

125

8

6,45

М16

M20

JO 10 - 125

130

10

8,1

JO 16 - 125

140

16

13

JO 25 - 125

160

25

20

М24

2 - 170

36

170

70

300

75

2

1,7

5,0

М12

М12

125

4 - 170

105

4

3,4

М16

6 - 170

115

6

5,1

8 - 170

130

8

6,85

М16

М24

JO 10 - 170

140

10

8,6

JO 16 - 170

160

16

13,7

JO 25 - 170

180

25

21,5

M30

JO 4 - 195

40,5

195 (190)

80 (95)

350

115

4

3,5

7,0

М12

М16

140

JO 8 - 195

140

8

7

М16

М24

JO 16 - 195

170

16

14

М30

Примечания:

1. В условном обозначении изолятора не приведены обозначения климатического исполнения и категории размещения.

2. Значения, приведенные в скобках, действуют до пересмотра данного стандарта СЭВ.

3.  (1), где 50 - расстояние от верхней плоскости изолятора до места приложения механической нагрузки, mm.


Таблица 2

Минимальная механическая разрушающая сила на изгиб, kN

Размеры дополнительных отверстий, mm

Диаметр резьбы

Минимальная глубина h

Диаметр окружности по крепежным отверстиям d

2

М6

6

36

4

6

8

М10

46

10

16

66

25

Примечание. Дополнительные отверстия могут быть без резьбы.

2. Предельные отклонения от номинальных размеров (t) в миллиметрах, не приведенные в стандарте СЭВ, не должны превышать значений, вычисленных по формуле

t = ±(0,01a + 0,2),                                                       (2)

где а - проверяемый размер изолятора, mm.

Верхние и нижние плоскости изоляторов должны быть параллельными. Отклонение от параллельности не должно превышать ±0,5 mm. Допуск соосности (е) в миллиметрах отверстий d1 и d2 изолятора должен быть не более

е = 2(1 + Н),                                                           (3)

где Н - высота изолятора, m.



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Автор - делегация ВНР в Совете международной организации по экономическому и научно-техническому сотрудничеству в области электротехнической промышленности «Интерэлектро».

2. Тема - 33.600.24-81.

3. Стандарт СЭВ утвержден на 53-м заседании ПКС.

4. Сроки начала применения стандарта СЭВ:

Страны - члены СЭВ

Сроки начала применения стандарта СЭВ

в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству

в народном хозяйстве

НРБ





ВНР

Январь 1985 г.

Январь 1986 г.

СРВ





ГДР

-

-

Республика Куба





МНР





ПНР

Январь 1985 г.

Январь 1986 г.

СРР





СССР

Январь 1985 г.

Январь 1986 г.

ЧССР

Январь 1985 г.

Январь 1986 г.

5. Срок первой проверки - 1990 г., периодичность проверки - 5 лет.

6. Использованные международные документы по стандартизации: Публикация МЭК 273-79.

Стандарт СЭВ соответствует Публикации МЭК 273-79 в части, касающейся опорных изоляторов из органических материалов.
