СОВЕТ ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ

СТАНДАРТ СЭВ

СТ СЭВ 4399-83



НОЖИ СВЕКЛОРЕЗНЫЕ

Основные размеры, технические требования





Группа Г74



Утвержден Постоянной Комиссией по сотрудничеству
в области стандартизации

Дрезден, декабрь 1983 г.

Настоящий стандарт СЭВ распространяется на свеклорезные ножи, применяемые в свеклосахарной промышленности.

1. ОСНОВНЫЕ РАЗМЕРЫ

1.1. Основные размеры, допуски размеров, шероховатость и исполнение ножей должны соответствовать указанным на черт. 1 и в табл. 1 для фрезерованных ножей, на черт. 2 и в табл. 2 - для - штампованных ножей.

1.2. Количество шагов на длине ножа должно быть целым числом, а для штампованных ножей количество шагов допускается выражать не целым числом.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Ножи должны изготовляться из инструментальной или конструкционной углеродистой стали.

2.2. Ножи должны изготовляться в климатическом исполнении УХЛ и категории размещения 3 по СТ СЭВ 460-77.

2.3. Острые кромки ножей, за исключением режущих, должны быть притуплены.

2.4. Допускается изготовлять ножи с защитным покрытием.

2.5. Наработка ножа до переточки должна быть не менее 6 h, ресурс работы - не менее 60:h.

3. МАРКИРОВКА

3.1. Маркирование фрезерованных ножей должно производиться ударным способом в месте, указанном на черт. 1.

3.2. Маркировка должна содержать:

1) товарный знак предприятия-изготовителя;

2) исполнение ножа;

3) шаг ножа;

4) номер настоящего стандарта СЭВ.

Таблица 1

Размеры, mm

L

t

l

s

Обозначение шага ножа в маркировке

200,0

6,06

130

4,1

6

7,14

130

4,1

7

8,33

130

4,1

8

9,09

130

4,1

9

167,0

6,19

107

4,1

6

7,1

7,26

107

4,1



7,1

7

8,35

107

4,1

8

7,1

9,28

107

4,1

9

7,1

Таблица 2

Размеры, mm

L

t

l

Обозначение шага в маркировке

205,5

7,20

137

7

8,20

137

8

166,0

6,15

115

6

7,22

115

7

8,30

115

8

9,76

115

9

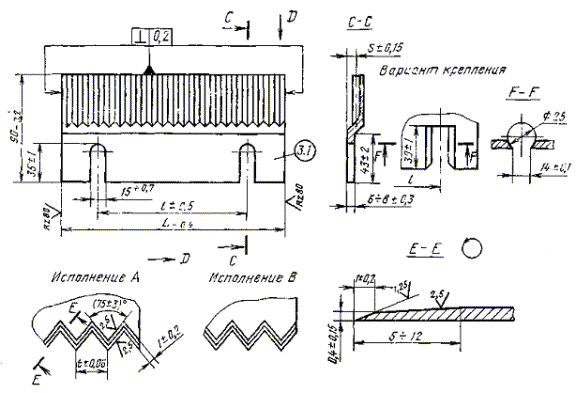

Черт. 1

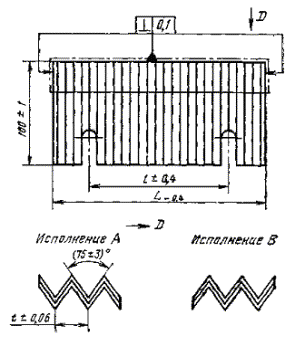

Черт. 2

Примечание. Допускается другой вид крепления ножа.



ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. Автор - делегация СССР в Постоянной Комиссии по сотрудничеству в области машиностроения.

2. Тема - 17.14403-81.

3. Стандарт СЭВ утвержден на 54-м заседании ПКС.

4 Сроки начала применения стандарта СЭВ:

Страны - члены СЭВ

Сроки начала применения стандарта СЭВ

в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству

в народном хозяйстве

НРБ

-

-

ВНР

-

-

СРВ





ГДР

Январь 1986 г.

Январь 1986 г.

Республика Куба





МНР





ПНР

-

-

СРР

Январь 1086 г.

-

СССР

Январь 1886 г.

Январь 1986 г.

ЧССР

Январь 1986 г.

Январь 1986 г.

5. Срок проверки - 1990 г.
