СОВЕТ
ЭКОНОМИЧЕСКОЙ
ВЗАИМОПОМОЩИ

СТАНДАРТ СЭВ

СТ СЭВ 4456-83



РАСПЫЛИТЕЛИ,
СОПЛА И ШЛАНГИ
СЕЛЬСКОХОЗЯЙСТВЕННЫХ
МАШИН
ДЛЯ ЗАЩИТЫ РАСТЕНИЙ

Присоединительные размеры

Взамен
PC 1384-73



Группа Г97



Утвержден Постоянном Комиссией по сотрудничеству
в области стандартизации

Дрезден, декабрь 1983 г.

Настоящий стандарт СЭВ распространяется на распылители, сопла и шланги сельскохозяйственных машин для защиты растений, распыляющие жидкость под давлением до 6,3 МРа.

1. ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РАСПЫЛИТЕЛЕЙ

Присоединительные размеры распылителей должны соответствовать:

1) указанным на черт. 1 и в табл. 1 - для распылителей, монтируемых в отверстие с резьбой;

2) указанным на черт. 2 и в табл. 1 - для распылителей, монтируемых на штуцер с резьбой.

Размеры резьб относятся к металлическим деталям.

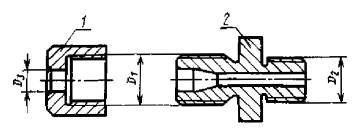

1 - колпак распылителя; 2 - корпус распылителя

Черт. 1

Примечание. Чертеж не определяет конструкцию.

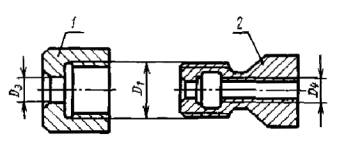

1 - колпак распылителя; 2 - корпус распылителя

Черт. 2

Примечание. Чертеж не определяет конструкцию.

Таблица 1

D1

D2

D3

+0,3

0

D4

М12×1,5

М8×1

7,2

М8×1

М18×1,5

M12×1,5;

М18×1,5

12,3

M12×1,5

М24×1,5

18,3

М18×1,5

М27×2

20,3

М24×1,5

2. ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СОПЛ

Присоединительные размеры сопл должны соответствовать:

1) указанным на черт. 3 и в табл. 2 - для дисковых сопл - гладких (исполнение 1) и с выступом (исполнение 2);

2) указанным на черт. 4 и в табл. 2 - для цилиндрических сопл - с буртиком (исполнение 1) и с посадкой на конце (исполнение 2).

Исполнение 1   Исполнение 2

Черт. 3

Примечание. Чертеж не определяет конструкцию.

Исполнение 1   Исполнение 2

Черт. 4

Примечание. Чертеж не определяет конструкцию.

Таблица 2

mm

d1

d3

υ1

υ2

Номин.

Пред. откл.

10

-0,3

-0,6

6

От 0,5 до 4

От 2 до 6

15

-0,1

-0,4

12

22

-0,3

-0,6

24

3. ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ШЛАНГОВ

Размеры присоединительных резьб штуцеров шлангов должны выбираться из ряда: М18×1,5; М22×1,5; М27×2; М30×2; М36×2; М45×2; М52×2; М65×2; М80×2. Размеры резьб относятся к металлическим деталям.



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Автор - делегация ВНР в Постоянной Комиссии по сотрудничеству в области машиностроения.

2. Тема - 17.053.20-81.

3. Стандарт СЭВ утвержден на 54-м заседании ПКС.

4. Сроки начала применения стандарта СЭВ:

Страны - члены СЭВ

Сроки начала применения стандарта СЭВ

в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству

в народном хозяйстве

НРБ

Январь 1986 г.

Январь 1986 г.

ВНР

Июль 1986 г.

Июль 1986 г.

СРВ





ГДР

Июль 1986 г.

Июль 1986 г.

Республика Куба





МНР





ПНР

-

-

СРР

Июль 1985 г.

-

СССР

Июль 1985 г.

Июль 1985 г.

ЧССР

Июль 1985 г.

Июль 1985 г.

5. Срок проверки - 1990 г.
