СОВЕТ
ЭКОНОМИЧЕСКОЙ
ВЗАИМОПОМОЩИ

СТАНДАРТ СЭВ

СТ СЭВ 2259-80



ВАЛЫ КАРДАННЫЕ ДВУХШАРНИРНЫЕ С ЗАЩИТНЫМ КОЖУХОМ ТИПА К 2/6

Основные параметры
и размеры

Взамен
PC
740-73,

(кроме разд. 4 и 5),

PC 4386-74,

PC 4632-76



Группа Г91



Утвержден Постоянной Комиссией по стандартизации

Бухарест, июнь 1980 г.

Настоящий стандарт СЭВ распространяется на телескопические двухшарнирные карданные валы с защитным кожухом, предназначенные для передачи крутящего момента от вала отбора мощности (ВОМ) трактора на вал приема мощности (ВПМ) сельскохозяйственной машины, причем ВОМ и ВПМ имеют шестишлицевые прямобочные профили. У карданных валов типа К 2/6 все вращающиеся части закрыты невращающимся защитным кожухом, кроме частей концевых вилок, защиту которых настоящий стандарт СЭВ не устанавливает.

1. Типоразмерный ряд и основные параметры карданных валов типа К 2/6 должны соответствовать указанным на черт. 1 и в табл. 1.

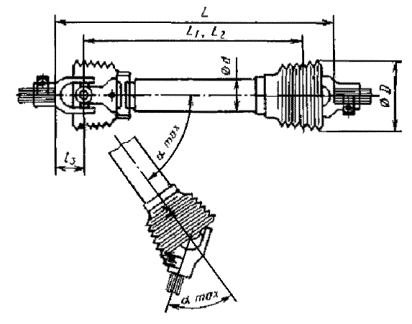

Черт. 1

Таблица 1

Номинальный крутящий момент МК номин., Н · м

Номинальная частота вращения n, мин-1

Передаваемая мощность при номинальной частоте вращения, кВт

Отверстие ступицы концевых вилок

Номинальная длина L, мм

Число шлицов

Номинальный диаметр, мм

100

540

5,6

6

35

800

160

9

250

14

400

23

630

36

800

46

2. Основные размеры карданных валов типа К 2/6 должны соответствовать черт. 1 и табл. 2.

Таблица 2

Размеры в мм

L

L11, не более

L21, не менее

D, не более

d

αmax, не менее

αном

800

615 - 1,5l3

900 - 2l3

220

85

60°

22°

1 Способ определения L1 и L2 указан в информационном приложении 1.

Примечание. D - диаметр защитного кожуха шарнира карданного вала типа К 2/6 при α=0;

d - наибольший диаметр защитной трубы карданного вала типа К 2/6;

h - расстояние между центром шарнира и торцом ВОМ трактора или торцом ВПМ сельскохозяйственной машины.

Определение параметров L, L1, L2, αmax и αном - по СТ СЭВ 610-77.

3. Концевые вилки карданных валов типа К 2/6 - по СТ СЭВ...*.

4. Присоединительные размеры карданного шала типа К 2/6 -по СТ СЭВ...*.

5. Карданный вал типа К 2/6 должен отвечать требованиям условной защиты в соответствии со СТ СЭВ...*.

* См. информационное приложение 2.

6. Применяемые термины и их определения, а также обозначения приведены в СТ СЭВ 610-77.

7. Пример условного обозначения карданного вала типа К 2/6 с передаваемым номинальным крутящим моментом МК номин., равным 250 Н · м и числом шлицов концевых вилок карданного вала, равным 6:

КАРДАННЫЙ ВАЛ К 2/6 - 250 СТ СЭВ 2259-80

ИНФОРМАЦИОННОЕ ПРИЛОЖЕНИЕ 1

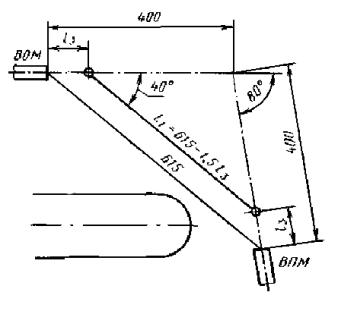

Определение наименьшего расстояния между шарнирами для карданного вала длиной L = 800 мм.

Черт. 2

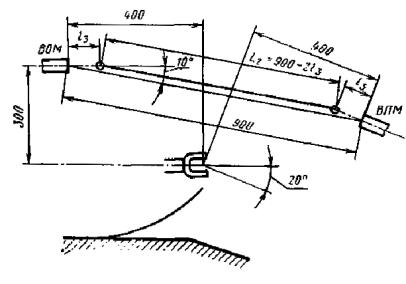

Определение наибольшего расстояния между шарнирами для карданного вала длиной L = 800 мм.

Черт. 3

ИНФОРМАЦИОННОЕ ПРИЛОЖЕНИЕ 2

До утверждения соответствующих стандартов СЭВ данные требования выполняют согласно:

п. 3 - по PC 2418-73;

п. 4 - по PC 740-73, разд. 4 и 5;

п. 5 - по PC 2949-71.



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Автор - делегация ЧССР в Постоянной Комиссии по машиностроению.

2. Тема - 17.061.01.4-72.

3. Стандарт СЭВ утвержден на 47-м заседании ПКС.

4. Сроки начала применения стандарта СЭВ:

Страны - члены СЭВ

Срок начала применения стандарта СЭВ в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству

Срок начала применения стандарта СЭВ в народном хозяйстве

НРБ

-

-

ВНР

Январь 19812 г.

Январь 1982 г.

ГДР

-

-

Республика Куба





МНР

-

-

ПНР

-

-

СРР

Июль 1982 г.

-

СССР

Июль 1983 г.

Июль 1983 г.

ЧССР

-

-

5. Срок первой проверки - 1988 г., периодичность проверки - 5 лет.
