СОВЕТ
ЭКОНОМИЧЕСКОЙ
ВЗАИМОПОМОЩИ

СТАНДАРТ СЭВ

СТ СЭВ 4577-84



МАШИНЫ ПРИГОТОВИТЕЛЬНЫЕ ДЛЯ ТКАЦКОГО И ТРИКОТАЖНОГО ПРОИЗВОДСТВ

Определение сторон





Группа Г60



Утвержден Постоянной Комиссией по сотрудничеству
в области стандартизации

Берлин, июль 1984 г.

Настоящий стандарт СЭВ распространяется на приготовительные машины для ткацкого и трикотажного производств (мотальные, уточно-мотальные, сновальные, шлихтовальные машины) и устанавливает порядок определения их левой и правой сторон.

При определении сторон машины наблюдатель должен стоять лицом:

1) к рабочим органам односторонней машины, как показано на черт. 1;

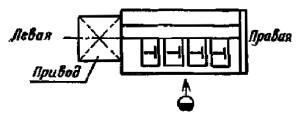

Односторонние мотальные и уточно-мотальные машины с боковым приводом

Черт. 1

2) к приводу двусторонней машины с боковым или центральным приводом, как показано на черт. 2 и 3;

Двусторонние мотальные и уточно-мотальные машины с боковым приводом

Черт. 2

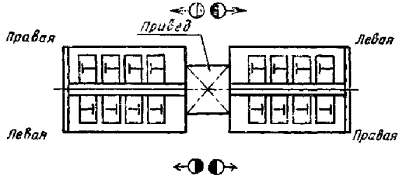

Двусторонние мотальные и уточно-мотальные машины с центральным приводом

Черт. 3

3) навстречу движению нитей основы у сновальных и шлихтовальных машин, как показано на черт. 4 - 6.

Партионные и секционные сновальные машины

Черт. 4

Ленточные сновальные машины

Черт. 5

Шлихтовальные машины

Черт. 6

Обозначения на черт. 1 - 6:

 - местонахождение наблюдателя (совпадающее или не совпадающее с рабочим местом оператора)



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Автор - полномочный представитель членов международного хозяйственного объединения по производству технологического оборудования для текстильной промышленности «ИНТЕРТЕКСТИЛЬМАШ» - хозяйственных организаций ЧССР.

2. Тема - 34.200.24-82

3. Стандарт СЭВ утвержден на 55-м заседании ПКС.

4. Сроки начала применения стандарта СЭВ:

Страны - члены СЭВ

Сроки начала применения стандарта СЭВ

в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству

в народном хозяйстве

НРБ

Июль 1986 г.

Июль 1986 г.

ВНР





СРВ





ГДР

Июль 1986 г.

Июль 1986 г.

Республика Куба





МНР





ПНР

Июль 1986 г.

-

СРР

Январь 1986 г.

-

СССР

Январь 1986 г.

Январь 1986 г.

ЧССР

Январь 1986 г.

Январь 1986 г.

5. Срок проверки - 1995 г.

6. Использованные международные документы по стандартизации: стандарты ИСО 141-76 и ИСО 142-76.
