СОВЕТ ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ

СТАНДАРТ СЭВ

СТ СЭВ 4337-83

СТУПИЦЫ ГРЕБНЫХ ВИНТОВ РЕГУЛИРУЕМОГО ШАГА

Типы, основные размеры и технические требования

Взамен PC 4959-75



Утвержден Постоянной Комиссией по сотрудничеству в области стандартизации Дрезден, декабрь 1983 г.

Настоящий стандарт СЭВ распространяется на вновь проектируемые ступицы гребных винтов регулируемого шага (ВРШ), предназначенных для надводных судов и плавсредств.

1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

1.1. Устанавливаются два типа ступиц ВРШ:

А - с гидроцилиндром в ступице;

В - без гидроцилиндра в ступице.

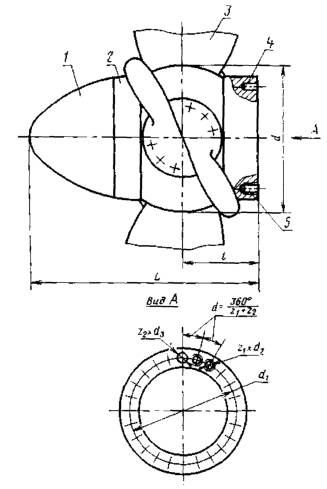

1.2. Основные размеры ступиц в зависимости от параметров ВРШ должны соответствовать указанным на чертеже и в табл. 1.

1.3. Диаметр d2 и шаг резьбы р в резьбовых отверстиях ступицы следует выбирать из ряда, приведенного в табл. 2.

1 - обтекатель; 2 - корпус ступицы; 3 - лопасть; 4 - отверстие под штифт; 5 - резьбовое отверстие под шпильку

Таблица 1

Размеры, mm

Тип

d

L, не более

l, не менее

d1

z1

z2

d3

Масса, kg, не более

Диаметр ВРШ

Число лопастей

не менее

не более

А

300

600

165

130

6

3

25

150

900

1100

4

330

650

190

200

6

3

32

250

970

1150

3

360

700

210

240

8

4

35

330

1050

1200

3

400

750

220

240

8

4

38

450

1150

1350

3

450

900

237

240

6

3

35

600

1300

1500

3

500

1060

270

340

9

3

50

640

1450

1700

3

В

550

850

285

360

8

4

55

750

1600

1900

3

600

900

300

320

9

3

45

950

1750

2050

3

660

1000

345

420

8

4

60

1150

1900

2250

3

720

1050

370

440

8

4

68

1500

2100

2450

3

800

1150

425

660

9

3

50

2400

2350

2750

3

900

1170

370

580

10

5

85

1800

2700

3200

4

1000

1500

460

640

8

4

80

3200

3000

3600

4

1120

1400

455

720

12

6

90

4200

3400

4000

4

1240

1500

480

840

10

5

115

6000

3750

4400

4

1360

1650

530

920

10

5

130

8000

4150

4850

4

1480

1800

580

1000

10

5

140

10500

4500

5300

4

1620

2000

630

1080

10

5

150

14500

5000

5800

4

1800

2200

700

1240

12

6

170

22500

5800

6600

4

1900

2450

760

1300

12

6

170

26000

6000

7000

4

2000

2720

870

1240*

12

6

150

25000

6500

7500

4

2100

2900

920

1420

12

6

190

34000

6800

7800

4

2200

3100

970

1480

12

6

190

38500

7100

8200

4

2300

3300

1020

1600

12

6

190

43000

7500

8600

4

2400

3500

1070

1670

12

6

210

48000

7900

9000

4

2500

3700

1120

1740

12

6

220

53000

8300

9000

4

* Диаметр d1 расположения отверстий z2 под штифты не совпадает с диаметром d1 расположения резьбовых отверстий z1 под шпильки и равняется 1330 mm.

Допускается применение четырех лопастей для ступиц диаметром d в диапазоне 300 - 800 mm. В этом случае значения размеров l должны быть не менее 0,8l по табл. 1.

Таблица 2

mm

d2

8

10

12

14

16

18

20

24

27

30

33

35

39

42

42

Р

1,25

1,5

2,0

3,0

4,5

Продолжение табл. 2

mm

d2

45

48

55

64

68

72

80

90

100

110

125

140

160

Р

3,0

4,0

6,0

Пример условного обозначения ступицы диаметром d = 500 mm, числом лопастей 3:

Ступица ВРШ 500/3 СТ СЭВ 4337-83

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Конструкция ступицы должна обеспечивать поворот лопастей на угол не менее 60°.

2.2. Не допускается попадание воды во внутреннюю полость ступицы.

2.3. Конструкция ступицы должна обеспечивать возможность смены лопастей под водой без попадания воды во внутреннюю полость ступицы, а также удобную и нетрудоемкую замену деталей уплотнения.

2.4. Конструкция ступицы должна обеспечивать взаимозаменяемость лопастей в пределах данного типоразмера ступицы.

2.5. Допуски формы и расположения поверхностей по СТ СЭВ 301-76; предельные отклонения размеров с неуказанными допусками по СТ СЭВ 302-76; допуски на углы по СТ СЭВ 178-75; допуски на метрическую резьбу и основные размеры по СТ СЭВ 182-75; диаметры и шаги по СТ СЭВ 181-75; профиль по СТ СЭВ 180-75.

2.6. Ступица должна быть статически отбалансирована в соответствии с требованиями СТ СЭВ 1585-79.

2.7. Ступица должна иметь надежное устройство для подъема и транспортирования.

2.8. Уплотнения подвижных и неподвижных соединений не должны допускать утечку масла, в том числе при смене лопастей под водой, которая может привести к загрязнению окружающей среды.

2.9. Средний ресурс до капитального ремонта - 25000 h; средний срок службы до капитального ремонта - 8 лет; средний срок службы до списания - 20 лет.

2.10. Срок освидетельствования ступицы в разобранном виде определяется сроком службы резинотехнических изделий, но не менее 4 лет.



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Автор - делегация СССР в Постоянной Комиссии по сотрудничеству в области машиностроения.

2. Тема - 17.047.06-81.

3. Стандарт СЭВ утвержден на 54-м заседании ПКС.

4. Сроки начала применения стандарта СЭВ:

Страны - члены СЭВ

Сроки начала применения стандарта СЭВ

в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству

в народном хозяйстве

НРБ

-

-

ВНР

-

-

СРВ





ГДР

-

-

Республика Куба





МНР





ПНР

-

-

СРР

Январь 1986 г.

-

СССР

Январь 1986 г.

Январь 1986 г.

ЧССР

Январь 1986 г.

-

5. Срок проверки - 1991 г.
