СТАНДАРТ СЭВ

СТ СЭВ 3022-81

РУЛЕТКИ И ПОЯСА ДЛЯ ИЗМЕРЕНИЯ ДЛИНЫ ОКРУЖНОСТИ ОБОДЬЕВ

Размеры и технические требования

Взамен PC 5519-76



Утвержден Постоянной Комиссией по сотрудничеству в области стандартизации Берлин, июль 1981 г.

Настоящий стандарт СЭВ устанавливает основные размеры и технические требования к рулеткам и поясам для контрольных измерений окружности ободьев колес автомобилей и прицепов с полками наклонам 5° и 15° при приемке, а также устанавливает допускаемые отклонения длины окружности ободьев.

1. ОСНОВНЫЕ РАЗМЕРЫ

1.1. Рулетки

Размеры рулеток и расстояния измерительных маркировок должны соответствовать указанным на черт. 1 и в табл. 1.

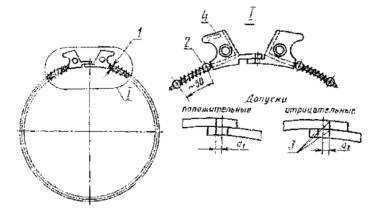

1 - диаметр элемента определяющего место замера диаметра обода по размерным стандартам; 2 - отверстие в элементе и элемент должны быть соосными; 3 - измерительные меты; 4 - место маркировки

Чертеж не определяет конструкции рулеток

Черт. 1

Таблица 1

mm

Ободья по стандартам СЭВ

Допуски

а1

а2

Колеса с пневматическими шинами. Ободья глубокие. Основные размеры и шаблоны

СТ СЭВ ...1

1,0

0,5

Колеса с пневматическими шинами. Ободья глубокие с формой закраины J, JK, К, L. Основные размеры и шаблоны.

СТ СЭВ ... 2

1,2

1,2

Колеса с пневматическими шинами. Ободья глубокие с формой закраины С, D, E, F. Основные размеры и шаблоны.

СТ СЭВ ...3

1,8

1,2

Колеса с пневматическими шинами. Ободья глубокие 9,00´15 и 11´18 Основные размеры и шаблоны.

СТ СЭВ ...4

1,2

1,2

Колеса с пневматическими шинами. Ободья полуглубокие типа SDC. Профили и шаблоны. Основные размеры.

СТ СЭВ 3020-81

1,2

1,2

Колеса с пневматическими шинами. Ободья плоские 5° номинального диаметра условного обозначения 20. Основные размеры и шаблоны.

СТ СЭВ ...5

1,2

1,2

Колеса с пневматическими шинами. Ободья плоские 5° номинального диаметра условного обозначения свыше 20. Основные размеры

СТ СЭВ ...6.

1,2

2,4

Колеса с пневматическими шинами. Ободья для мотокаров и электрокаров. Профили и шаблоны. Основные размеры.

СТ СЭВ 1445-78

1,2

1,2

Колеса с пневматическими шинами. Ободья для сельскохозяйственных машин и тракторов. Профили и шаблоны. Основные размеры.

СТ СЭВ 1446-78

1,2

1,2

Колеса с пневматическими шинами. Ободья глубокие для сельскохозяйственных машин и тракторов. Профили и шаблоны. Основные размеры.

СТ СЭВ 1447-78

1,2

1,2

Колеса с пневматическими шинами. Ободья глубокие 15° и ободья глубокие расширенные 15°. Профили и шаблоны. Основные размеры.

СТ СЭВ ...7

1,2

1,2

1 - 7 См. информационное приложение.

1.2. Пояса

1.2.1. Размеры поясов для измерения длины окружности профиля ободьев основного исполнения должны соответствовать указанным на черт. 2 и 3 и в табл. 2.

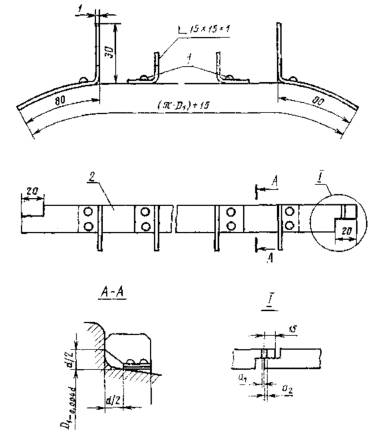

1 - лента 15´1; 2 - заклепка с потайной головкой; 3 - лента 15´0,3 от 24"20´0,5; 4 - место маркировки; А - номинальная внутренняя ширина обода; А1 - минимальная внутренняя ширина обода; D1 - диаметр контрольного кольца; d - диаметр шарика

Чертеж не определяет конструкции поясов

Черт. 2

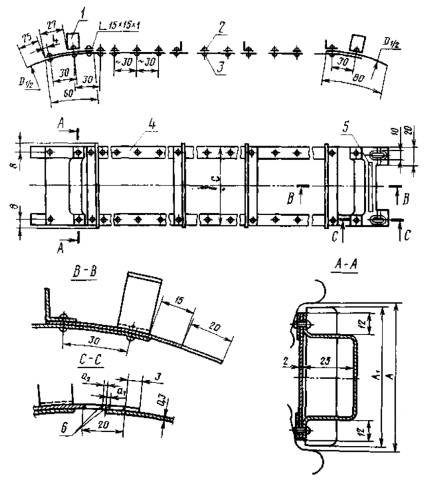

1 - заклепка с потайной головкой; 2 - лента 15´0,5

Черт. 3

Таблица 2

Обод по стандарту СЭВ

Допуски

a1

а2

Колеса с пневматическими шинами. Ободья глубокие. Основные размеры и шаблоны.

СТ СЭВ ...1

1,0

0,5

Колеса с пневматическими шинами. Ободья глубокие с формой закраины J, JK, К, L. Основные размеры и шаблоны.

СТ СЭВ ...2

1,2

1,2

Колеса с пневматическими шинами. Ободья глубокие с формой закраины С, D, E, F. Основные размеры и шаблоны.

СТ СЭВ ...3

1,2

1,2

Колеса с пневматическими шинами. Ободья глубокие 9,00´15 и 11´18. Основные размеры и шаблоны.

СТ СЭВ ...4

1,2

1,2

1.2.2. Размеры поясов для измерения длины окружности допускаемых исполнений профиля ободьев по СТ СЭВ ...1 «Ободья глубокие» и СТ СЭВ ...2 «Ободья глубокие с формой закраины J, JK, К, L» должны соответствовать указанной на черт. 4.

1 - 4 См. информационное приложение.

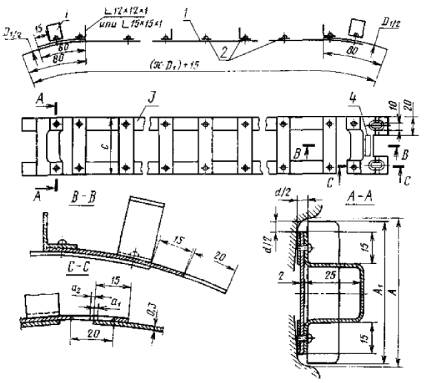

1 - лента 15´1; 2 - прокладка 3, 2; 3 - заклепка с полукруглой головкой 3´3; 4 - лента 12´0,3; 5 - место маркировки; 6 - измерительные знаки; A - номинальная внутренняя ширина обода; A1 - минимальная внутренняя ширина обода; D1 - диаметр контрольного кольца; а1 и a2 - см. табл. 2.

Чертеж не определяет конструкции поясов

Черт. 4

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Маркировка

На держатели рулеток и поясов следует наносить прочную маркировку, содержащую номинальный размер окружности обода, тип обода, для которого измерительные инструменты предназначены, и номер стандарта на эти рулетки и пояса.

2.2. Калибрование длины рулеток и поясов

2.2.1. Калибрование длины рулетки и пояса для измерения окружности обода производят контрольными кольцами (черт. 5 - 7).

2.2.2. Контрольное кольцо для рулеток показано на черт. 5.

d - диаметр шарика, определяющий место замера диаметра D1; D1 - диаметр контрольного кольца

Черт. 5

2.2.3. Контрольные кольца для поясов.

Контрольное кольцо для профиля ободьев основного исполнения показано на черт. 6.

А1 - минимальная внутренняя ширина обода; С - ширина измерительного пояса (А1 - d); e = D1 + d

Черт. 6

Контрольное кольцо для допускаемых исполнений профиля ободьев по СТ СЭВ ...1 и СТ СЭВ ...2 показано на черт. 7.

С - ширина пояса (А1 - 3); е = D1 + 12; f = e + 16

Черт. 7

1, 2 См. информационное приложение.

2.3. Материал

2.3.1. Рулетка: измерительная проволока и дистанционные пружинки - проволока из пружинной стали; шарики - стальные.

2.3.2. Пояс: стальная упругая лента. Держатель, угловые профили и соединительные пластинки - стальные.

2.3.3. Контрольное кольцо: серый чугун, литая сталь или сталь - по усмотрению изготовителя.

2.4. Термическая и поверхностная обработка

Измерительная проволока - закаленная и отожженная. Шарики закаленные и полированные. Пояс - закаленный. Держатели, угловые профили и соединительные пластинки допускается изготавливать без термической и поверхностной обработки.

ИНФОРМАЦИОННОЕ ПРИЛОЖЕНИЕ

До утверждения соответствующих стандартов СЭВ данные требования выполняются согласно: п. 1.1, табл. 1

СТ СЭВ ...1 - по PC 5511-76;

СТ СЭВ ...2 - по PC 2333-76;

СТ СЭВ ...3 - по PC 5512-76;

СТ СЭВ ...4 - по PC 5513-76;

СТ СЭВ ...5 - по PC 2331-74;

СТ СЭВ ...6 - по PC 5516-76;

СТ СЭВ ...7 - по PC 5515-76.

п. 1.2.1, табл. 2

СТ СЭВ ...1 - по PC 5511-76;

СТ СЭВ ...2 - по PC 2333-76;

СТ СЭВ ...3 - по PC 5512-76;

СТ СЭВ ...4 - по PC 5513-76.

п. 1.2.2

СТ СЭВ ...1 - по PC 5511-76;

СТ СЭВ ...2 - по PC 2333-76.

п. 2.2.3

СТ СЭВ ...1 - по PC 5511-76

СТ СЭВ ...2 - по PC 2333-76.



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Автор - делегация ПНР в Постоянной Комиссии по сотрудничеству в области стандартизации.

2. Тема - 01.485.15-79.

3. Стандарт СЭВ утвержден на 49-м заседании ПКС.

4. Сроки начала применения стандарта СЭВ:

Страны - члены СЭВ

Срок начала применения стандарта СЭВ в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству

Срок начала применения стандарта СЭВ в народном хозяйстве

НРБ

Январь 1984 г.

Январь 1984 г.

ВНР





СРВ





ГДР

Январь 1983 г.

Январь 1984 г.

Республика Куба





МНР





ПНР





СРР

Январь 1985 г.

-

СССР

Январь 1984 г.

Январь 1985 г.

ЧССР

Январь 1983 г.

Январь 1984 г.

5. Срок первой проверки - 1988 г., периодичность проверки - 5 лет.
