Государственное санитарно-эпидемиологическое нормирование
Российской Федерации

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Газохроматографическое измерение концентраций дициандиамидформальдегидной смолы (ДЦУ) в воздухе рабочей зоны

МУК 4.1.227-96

Минздрав России

Москва 2000

1. Методические указания по измерению концентрации вредных веществ в воздухе рабочей зоны (выпуск 30) разработаны с целью обеспечения контроля соответствия фактических концентраций вредных веществ их предельно допустимым концентрациям (ПДК) и ориентировочно безопасным уровням воздействия (ОБУВ) - санитарно-гигиеническим нормативам и являются обязательными при осуществлении санитарного контроля.

2. Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны утверждены и. о. Председателя Госкомсанэпиднадзора России - заместителем Главного государственного санитарного врача Российской Федерации 8 июня 1996 г.

3. Введены впервые.

4. Включенные в данный выпуск 74 методики контроля вредных веществ в воздухе рабочей зоны разработаны и подготовлены в соответствии с требованиями ГОСТа 12.1.005-88 ССБТ "Воздух рабочей зоны. Общие санитарно-гигиенические требования", ГОСТа 12.1.016-79 ССБТ "Воздух рабочей зоны. Требования к методикам измерения концентраций вредных веществ" и ГОСТа Р 1.5-92 п. 7.3.

Методические указания одобрены на совместном заседании группы Главного эксперта Федеральной комиссии по санитарно-гигиеническому нормированию "Лабораторно-инструментальное дело и метрологическое обеспечение" и методбюро п/секции "Промышленно-санитарная химия" Проблемной комиссии "Научные основы гигиены труда и профпатологии".

Ответственные исполнители: Г. А. Дьякова, C. И. Муравьева

Исполнители: Г. А. Дьякова, Н. С. Горячев. Л. Г. Макеева, Г. В. Муравьева, Е. М. Малинина, Е. В. Грыжина, Е. Н. Грицун.

УТВЕРЖДЕНО

И. о. Председателя Госкомсанэпиднадзора

России - заместителем Главного

государственного санитарного врача

Российской Федерации

Г.Г. Онищенко

8 июня 1996 г.

МУК 4.1.227-96

Дата введения: с момента утверждения

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Газохроматографическое измерение концентраций дициандиамидформальдегидной смолы (ДЦУ) в воздухе рабочей зоны

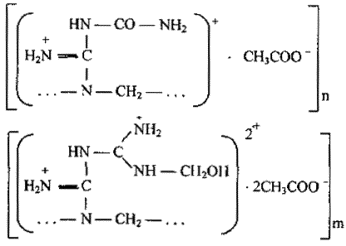

ДЦУ - уксуснокислая соль сложного продукта поликонденсации дициандиамида с формальдегидом, сиропообразная жидкость от желтоватого до светло-коричневого цвета, хорошо растворима в воде, уксусной кислоте, с содержанием основного вещества до 60 %.

В воздухе находится в виде аэрозоля.

ДЦУ относится к веществам II класса опасности, обладает выраженным токсическим и сенсибилизирующим действием.

ПДК в воздухе - 0,2 мг/м3.

Характеристика метода

Методика основана на разложении ДЦУ до формальдегида в кислой среде и определении последнего в виде 2,4-динитрофенил-гидразона методом газожидкостной хроматографии с применением детектора по захвату электронов.

Отбор проб проводится с концентрированием на фильтр.

Нижний предел измерения содержания в хроматографируемом объеме - 4×10-4 мкг.

Нижний предел измерения в воздухе - 0,1 мг/м3 (при отборе 10 л воздуха).

Диапазон измеряемых концентраций вещества в воздухе - от 0,1 до 2,5 мг/м3.

Измерению не мешают формальдегид и др. летучие альдегиды, карбоновые кислоты, ацетон и др.

Суммарная погрешность определения не превышает ± 10 %.

Время выполнения измерения, включая отбор проб, - около 50 мин.

Приборы, аппаратура, посуда

Хроматограф с детектором по захвату электронов



Колонка стеклянная длиной 1 м и диаметром 3 мм



Аспирационное устройство



Микрошприц МШ-10, вместимостью 10 мкл

ГОСТ 8043-75

Пробирки с пришлифованными пробками, вместимостью 5 мл

ГОСТ 10515-75

вместимостью 10 мл

ГОСТ 1770-74

Пипетки, вместимостью 1, 2, 5 и 10 мл

ГОСТ 20292-74

Колбы мерные, вместимостью 25, 50 и 100 мл

ГОСТ 1770-74

Баня водяная

ТУ 64-1-2850-80

Ротационный вакуумный испаритель ИР-1М

ТУ 25-11-917-76

Реактивы, растворы, материалы

ДЦУ

ТУ 6-14-947-78

Толуол, ч. д. а.

ГОСТ 5789-78

Генсан, х. ч.

ТУ 6-09-3375-78

Соляная кислота, 2 н раствор

ГОСТ 3118-77

2,4-динитрофенилгидразин, 0,02 % раствор в 2 н растворе соляной кислоты

ТУ 6-09-2394-77

Фильтры АФА-ВП или АФА-ХП

ОСТ 95 10052-84

Хроматон N-AW (0,2-0,25 мм) с 5 % SE-30 (ЧСФР)



Хроматон N-AW или хроматон N-AW DMCS (0,2-0,25 мм) ЧСФР



Фенил (4 %) винил (0,15 %)



метилсиликоновый эластомер СКТФВ-803



Газообразный азот, о.с. ч, в баллоне



с редуктором

ГОСТ 9293-74

Стандартный раствор с концентрацией ДЦУ 1 мг/мл готовят растворением 0,167 г смолы в 100 мл дистиллированной воды. Раствор устойчив в течение 1 месяца.

Отбор пробы воздуха

Воздух с объемным расходом 2 л/мин аспирируют через фильтр АФА-ВП или АФА-ХП. Для измерения 1/2 ПДК следует отобрать 10 л воздуха. Пробы устойчивы при хранении в течение 1 месяца.

Подготовка к измерению

При отсутствии готовой насадки с 5 % SE-30 на хроматоне N-AW (0,2-0,25 мм) ЧСФР ее готовят в лабораторных условиях: навеску СКТФВ-803 растворяют в 30 мл гексана. Полученным раствором заливают 10 г хроматона N-AW или N-AW DMCS (0,2-0,25 мм). Через 1-2 ч растворитель отгоняют на ротационном испарителе или водяной бане при помешивании. Готовой насадкой под вакуумом заполняют хроматографическую колонку. Кондиционирование колонки проводят в токе газа-носителя при 200 °С в течение 10 часов.

Градуировочные растворы с содержанием ДЦУ от 10 до 250 мкг/мл готовят соответствующим разбавлением основного стандартного раствора дистиллированной водой. Градуировочные растворы готовят перед употреблением.

На фильтры АФА наносят по 0,1 мл каждого градуировочного раствора и подсушивают на воздухе. Фильтр складывают, помещают в пробирку на 10 мл с пришлифованной пробкой, заливают 5 мл дистиллированной воды и помещают в кипящую водяную баню на 15 мин. После охлаждения отбирают 1 мл смыва, помещают в пробирку на 5 мл с пришлифованной пробкой и обрабатывают 1 мл 0,02 % раствора 2,4-динитрофенилгидразина в 2 н растворе соляной кислоты. Пробирки помещают в кипящую водяную баню на 15 мин. После охлаждения к раствору добавляют 1 мл толуола и энергично встряхивают в течение 15 мин. После разделения водной и органической фаз 2 мкл толуольного экстракта вводят в испаритель хроматографа. Строят градуировочный график, выражающий зависимость высоты пика (мм) 2,4-динитрофенилгидразона формальдегида от количества смолы ДЦУ в анализируемом объеме (мкг). При построении градуировочной кривой необходимо проведение не менее, чем 5 параллельных измерений для каждой концентрации.

Условия хроматографирования градуировочных смесей и анализируемых проб:

температура термостата колонок

190 °С;

температура испарителя

250 °С;

температура термостата детектора

200 °С;

скорость потока газа-носителя

90 мл/мин;

скорость движения диаграммной ленты

600 мм/ч;

время удерживания 2,4-динитрофенилгидразона формальдегида

1 мин 45 с.

Проведение измерения

Фильтр с отобранной пробой помещают в пробирку, вместимостью 10 мл с пришлифованной пробкой и заливают 5 мл дистиллированной воды (при больших содержаниях ДЦУ объем воды может быть увеличен). После нагревания в течение 15 мин на водяной бане и охлаждения пробирок 1 мл смыва подвергают обработке аналогично градуировочным растворам. 2 мкл толуольного экстракта анализируют хроматографически, измеряют высоту пика 2,4-динитрофенилгидразона формальдегида и по градуировочному графику находят количество измеряемого компонента в анализируемом объеме.

Расчет концентрации

Концентрацию ДЦУ (С) в воздухе (мг/см3) вычисляют по формуле:

, где

а - количество вещества, найденное в анализируемом объеме раствора по градуировочному графику, мкг;

в - общий объем пробы, мл;

б - объем пробы, взятой для анализа, мл;

V - объем воздуха, отобранного для анализа и приведенного к стандартным условиям, л (см. приложение 1).

Методические указания разработаны НИСГИ, г. Минск.

Приложение 1

Приведение объема воздуха к стандартным условиям (температуре 20 °С и давление 760 мм рт. ст.)

Приведение объема воздуха к стандартным условиям проводят по формуле:

, где

Vt - объем воздуха, отобранного для анализа, л;

Р - барометрическое давление, мм рт. ст. (760 мм рт. ст. = 101,33 кПа);

t° - температура воздуха в месте отбора пробы, °С.

Для удобства расчета Vст следует пользоваться таблицей коэффициентов (приложение 2). Для приведения объема воздуха к температуре 20 °С и давлению 760 мм рт. ст. (101,33 кПа) надо умножить Vt на соответствующий коэффициент.

Приложение 2

Коэффициент К для приведения объема воздуха к стандартным условиям

Давление Р, кПа/мм рт. ст.

°С

730

734

738

742

746

750

754

758

760

764

-30

1,1582

1,1646

1,1709

1,1772

1,1836

1,1899

1,1963

1,2026

1,2058

1,2122

-26

1,1393

1,1456

1,1519

1,1581

1,1644

1,1705

1,1768

1,1831

1,1862

1,1925

-22

1,1212

1,1274

1,1336

1,1396

1,1458

1,1519

1,1581

1,1643

1,1673

1,1735

-18

1,1036

1,1097

1,1158

1,1218

1,1278

1,1338

1,1399

1,1400

1,1490

1,1551

-14

1,0866

1,0926

1,0986

1,1045

1,1105

1,1164

1,1224

1,1284

1,1313

1,1373

-10

1,0701

1,0760

1,0819

1,0877

1,0986

1,0994

1,1053

1,1112

1,1141

1,1200

-6

1,0540

1,0599

1,0657

1,0714

1,0772

1,0829

1,0887

1,0945

1,0974

1,1032

-2

1,0385

1,0442

1,0499

1,0556

1,0613

1,0669

1,0726

1,0784

1,0812

1,0869

0

1,0309

1,0366

1,0423

1,0477

1,0535

1,0591

1,0648

1,0705

1,0733

1,0789

+2

1,0234

1,0291

1,0347

1,0402

1,0459

1,0514

1,0571

1,0627

1,0655

1,0712

+6

1,0087

1,0143

1,0198

1,0253

1,0309

1,0363

1,0419

1,0475

1,0502

1,0557

+10

0,9944

0,9999

1,0054

1,0108

1,0162

1,0216

1,0272

1,0326

1,0353

1,0407

+14

0,9806

0,9860

0,9914

0,9967

1,0027

1,0074

1,0128

1,0183

1,0209

1,0263

+18

0,9671

0,9725

0,9778

0,9880

0,9884

0,9936

0,9989

1,0043

1,0069

1,0122

+20

0,9605

0,9658

0,9711

0,9783

0,9816

0,9868

0,9921

0,9974

1,0000

1,0053

+22

0,9539

0,9592

0,9645

0,9696

0,9749

0,9800

0,9853

0,9906

0,9932

0,9985

+24

0,9475

0,9527

0,9579

0,9631

0,9683

0,9735

0,9787

0,9839

0,9865

0,9917

+26

0,9412

0,9464

0,9516

0,9566

0,9618

0,9669

0,9721

0,9773

0,9799

0,9851

+28

0,9349

0,9401

0,9453

0,9503

0,9655

0,9605

0,9657

0,9708

0,9734

0,9785

+30

0,9288

0,9339

0,9891

0,9440

0,9432

0,9542

0,9594

0,9645

0,9670

0,9723

+34

0,9167

0,9218

0,9268

0,9318

0,9368

0,9418

0,9468

0,9519

0,9544

0,9595

+38

0,9049

0,9099

0,9149

0,9198

0,9248

0,9297

0,9347

0,9397

0,9421

0,9471
