Министерство транспортного строительства
СССР

ГОСУДАРСТВЕННЫЙ ВСЕСОЮЗНЫЙ ДОРОЖНЫЙ
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ
(СОЮЗДОРНИИ)



МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ
ПО УСТРОЙСТВУ ЗЕМЛЯНОГО ПОЛОТНА
НА ПОДХОДАХ К МОСТАМ
И КОНУСОВ ИЗ ЦЕМЕНТОГРУНТА



Одобрены Министерством автомобильного
транспорта и шоссейных дорог
Латвийской ССР

Москва 1973



МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО УСТРОЙСТВУ ЗЕМЛЯНОГО ПОЛОТНА НА ПОДХОДАХ К МОСТАМ И КОНУСОВ ИЗ ЦЕМЕНТОГРУНТА. М., Союздорнии, 1973.

Изложены основные положения метода устройства земляного полотна и конусов на подходах к искусственным сооружениям из цементогрунта, требования к грунтам и цементогрунтам, технология производства работ и конструктивные требования. В приложениях приведены примерная технологическая схема устройства подхода к мосту из цементогрунта и технико-экономическое обоснование предложенного метода.

Предисловие

Опыт эксплуатации автомобильных дорог показал, что места сопряжений земляного полотна с мостами, путепроводами и другими искусственными сооружениями часто деформируются. Деформации, связанные в основном с осадкой грунта, представляют большую опасность для скоростного движения автомобилей. Осадка грунта, как правило, вызвана недостаточной плотностью грунта из-за отсутствия эффективных уплотняющих машин, предназначенных для работы в стесненных условиях. Кроме того, для устройства насыпей, примыкающих к устоям мостов и конусов, вместо рекомендуемых песчаных грунтов применяются глинистые грунты, дающие большие осадки.

В результате исследований, проведенных в Ленинградском филиале Союздорнии, и опытного строительства, выполненного трестом «Латавтодормост», выявлена возможность использования укрепленных цементом грунтов для повышения деформационной устойчивости земляного полотна и конусов на подходах к искусственным сооружениям. В настоящих «Методических рекомендациях изложены способы сооружения земляного полотна на подходах к мостам и конусов из цементогрунтов, требования к грунтам и цементогрунтам, технология производства работ и конструктивные требования.

«Методические рекомендации по устройству земляного полотна на подходах к мостам и конусов из цементогрунта» составили канд. техн. наук Ю.М. Васильев и инж. М.Г. Мельникова.

Все замечания и пожелания просьба направлять по адресу: 191065, Ленинград, ул. Герцена 19, Ленинградский филиал Союздорнии, или 143900, Московская обл., Балашиха-6, Союздорнии.

ДИРЕКТОР СОЮЗДОРНИИ

доктор технических наук, профессор

В.В. Михайлов

Общие положения

1. Для обеспечения устойчивости грунтов земляного полотна на сопряжениях с искусственными сооружениями при невозможности тщательного уплотнения грунта можно применить метод повышения прочности и морозостойкости недоуплотненных грунтов обработкой их цементом (приложение 1). При определенном количестве цемента прочность недоуплотненных грунтов приобретает значения, которые имеет не обработанный добавками, но уплотненный до требуемой плотности грунт.

В местах сопряжений земляного полотна с искусственными сооружениями (мосты, путепроводы, трубы и т.п.) нередко возникают деформации в виде просадок, а иногда и разрушений дорожной одежды. Одной из основных причин появления таких деформаций является недостаточное уплотнение грунтов земляного полотна.

2. Предлагаемый способ позволит:

- избежать деформации насыпи в местах сопряжений из-за недоуплотнения грунтов;

- расширить номенклатуру применяемых грунтов. Кроме дренирующих, можно применять практически любой грунт, пригодный для укрепления цементом;

- сократить время выдерживания земляного полотна до укладки дорожного покрытия;

- в ряде случаев отказаться от работ по укреплению откосов насыпи в местах сопряжений и конусов.

Требования к материалам

3. Для устройства земляного полотна на сопряжениях с искусственными сооружениями рекомендуется применять для укрепления цементом грунты, отвечающие требованиям «Указаний по применению в дорожном и аэродромном строительства грунтов, укрепленных вяжущими материалами» СН 25-64.

4. Цементы, применяемые для укрепления, должны удовлетворять требованиям ГОСТ 10178-62. Марка цемента должна быть не ниже «200».

5. Количество цемента, необходимое для укрепления грунтов при устройстве земляного полотна в местах сопряжений с искусственными сооружениями и при устройстве конусов, указано в таблице, составленной с учетом типа грунта и степени его возможного уплотнения.

Грунт

Рекомендуемое количество цемента, %, при коэффициенте уплотнения К

0,95

0,90

0,85

Мелкие одноразмерные пески

4 - 5

6 - 7

7 - 8

Пылеватые пески и супеси

3 - 4

5 - 6

6 - 7

Суглинки

2 - 3

3 - 5

6 - 7

6. Применение укрепленных песков, супесей и легких суглинков целесообразнее, чем тяжелых суглинков и мелких одноразмерных песков, так как смешение тяжелых суглинков с цементом сопряжено с трудностями технологического порядка, а мелкие одноразмерные пески требуют больших расходов цемента.

Конструктивные требования

7. При высоте насыпи на сопряжении с искусственным сооружением не более 3 м участки насыпей, примыкающих к сооружению, и конусы мостов (путепроводов) возводят из цементогрунта рекомендуемого состава на полную высоту (рис. 1).

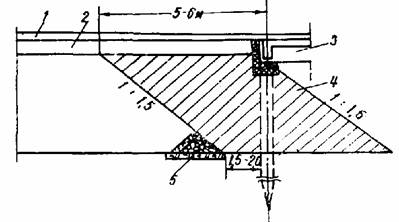

Рис. 1. Конструкция земляного полотна на подходе к мосту и конусов, возводимых из цементогрунта при высоте насыпи до 3 м:

1 - асфальтобетон; 2 - дорожная одежда; 3 - мост; 4 - цементогрунт; 5 - каменный дренаж

Длина участков насыпи на сопряжениях поверху должна быть не менее 5 - 6 м, а понизу - не менее 1,5 - 2 м.

8. Переходные плиты в местах сопряжений земляного полотна из цементогрунта с мостами (путепроводами) устраивают только в двух случаях:

1) при цементобетонном покрытии на подходах;

2) при наличии в основании насыпи грунтов повышенной сжимаемостих).

х) «Методические рекомендации по устройству сопряжений автодорожных мостов и путепроводов с насыпью». М., Союздорнии, 1971.

Длина переходных плит должна быть не менее 4 м.

9. При устройстве земляного полотна на сопряжениях с мостами и конусов из цементогрунта рекомендуемого состава укрепления откосов насыпи и конусов от размыва при скорости течения потока до 1 - 3 м/сек и при отсутствии интенсивного навала льда, как правило, не требуется.

10. Отвод воды из земляного полотна обеспечивается устройством поперечного каменного дренажа в основании насыпи (см. рис. 1).

11. При высоте насыпи на сопряжении с искусственным сооружением более 3 м участки насыпей, прилегающих к сооружению, и конусы мостов (путепроводов) устраивают из цементогрунтов рекомендуемого состава только в верхней части насыпи (1,5 - 2 м), а нижнюю часть насыпи отсыпают из дренирующих грунтов с коэффициентом уплотнения не менее 0,95 (рис. 2).

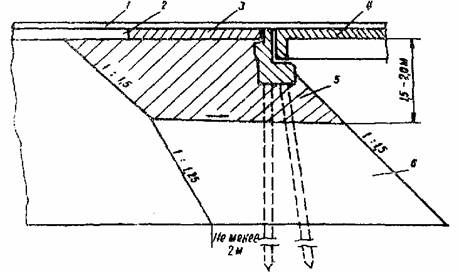

Рис. 2. Конструкция земляного полотна на подходе к мосту и конусов при высоте насыпи более 3 м:

1 - асфальтобетон; 2 - дорожная одежда; 3 - переходная плита; 4 - мост; 5 - цементогрунт; 6 - дренирующий грунт

12. На высоких насыпях (более 3 м) укладка переходных плит обязательна. При выборе размеров плит необходимо руководствоваться «Методическими рекомендациями по устройству сопряжений автодорожных мостов и путепроводов с насыпью» (М., Союздорнии, 1971).

13. Откосы нижней части насыпи на подходах к искусственным сооружениям и конусы мостов (путепроводов), устраиваемые из дренирующих грунтов, необходимо укреплять на всю высоту.

14. Земляное полотно на сопряжениях с искусственными сооружениями, устраиваемое из цементогрунтов рекомендуемого состава, отсыпают до отметки низа дорожной одежды.

15. В случаях укладки переходных плит на цементогрунтовое земляное полотно лежень и щебеночную подушку не устраивают. Применяют только поверхностный тип переходных плитх).

х) «Методические рекомендации по устройству сопряжений автодорожных мостов и путепроводов с насыпью». Союздорнии, М., 1971.

16. Переходные плиты и дорожные покрытия из битумоминеральных смесей или асфальтобетона на участках предмостовых сопряжений, возведенных из цементогрунтов, можно устраивать по истечении месяца после возведения земляного полотна. Цементобетонное покрытие рекомендуется устраивать не ранее чем через год.

Технология производства работ

17. Технологию производства работ по возведению участков насыпей, примыкающих к искусственным сооружениям, и конусов мостов (путепроводов) из цементогрунтов принимают такой же, как и при работах с привозными дренирующими грунтами. Однако в этом случае из общего технологического потока исключают процесс уплотнения укрепляемого грунта и вместо него вводят новый - смешение грунта с цементом. (Дополнительного уплотнения цементогрунта после отсыпки и планировки, как правило, не требуется).

18. Для смешения грунта с цементом применяют смесители типа Д-370, Д-709 или бетономешалки с принудительным перемешиванием С-543, установив их в карьере или на месте производства работ и снабдив дополнительным оборудованием для подачи и дозирования вяжущего и предварительного размельчения связного грунта.

Примерная технологическая схема устройства подходов к мосту с использованием смесителя типа Д-370, установленного на месте производства работ, представлена в приложении 2.

19. При разработке технологической схемы и плана организации работ по устройству сопряжений и конусов из цементогрунтов необходимо учитывать сроки схватывания цементогрунтовой смеси, наличие машин и их производительность. Особое внимание следует обратить на устройство конусов.

20. Отсыпать конусы и часть насыпей, прилегающих к искусственным сооружениям, следует послойно. Откосы конусов и насыпи планируют в каждом слое. Поверхность откосов целесообразно отделывать площадочным вибратором.

21. Уход за уложенным цементогрунтом следует осуществлять в соответствии с СН 25-64.

Трещины, появившиеся в местах стыков посменных слоев, необходимо затереть цементным раствором.

22. При производстве работ по устройству земляного полотна на сопряжениях с искусственными сооружениями и конусов мостов (путепроводов) из цементогрунтов рекомендуемого состава необходимо организовать постоянный лабораторный контроль, в задачу которого входят:

- проверка правильности дозирования материалов в смеситель согласно рекомендуемому составу;

- проверка влажности грунта перед подачей в смеситель (влажность грунта должна быть в пределах 0,3 - 0,4Wтен, от влажности при границе текучести);

- проверка влажности готовой смеси при выходе из смесителя и на месте работ. Влажность смеси должна быть равной оптимальной влажности грунта, установленной в приборе для стандартного уплотнения;

- проверка правильности ведения работ по уходу за уложенной смесью;

- контроль плотности грунта земляного полотна, уложенного ниже цементогрунтового массива.

ПРИЛОЖЕНИЯ

Приложение 1

Технико-экономическое обоснование применения грунтов, укрепленных цементом, для строительства подходов к мостам и конусов

Целесообразность предлагаемого способа производства работ обосновывается сопоставлением его с основным способом: устройством мостовых переходов из привозного песка. В качестве примера приведен расчет стоимости 1 м3 грунта (пылеватой супеси), обработанного 5 % цемента. Такая добавка цемента рекомендуется при плотности отсыпаемого грунта 0,9 от стандартной (см. таблицу настоящих «Методических рекомендаций») для того, чтобы довести прочность недоуплотненного грунта до значений, соответствующих прочности грунта, необработанного, но уплотненного до максимальной стандартной плотности.

Полная стоимость земляных работ С при обработке грунта добавками определяется по формуле

С = Сз.р + Сд + См,

где Сз.р - стоимость земляных работ;

Сд - стоимость добавки;

См - стоимость работ по механизированному смешению грунта с цементом в установке.

Согласно технологической схеме (см. приложение 2) разработка и перемещение грунта к смесителю Д-370 производится с помощью бульдозера Д-271 на тракторе С-100 и транспортера Т-45. Производительность отряда - 305 м3/сменух). Общая стоимость машино-смены - 34,1 руб.хх) Тогда стоимость 1 м3 грунта составит:

х) В.М. Безрук, М.Н. Ритов и др. Дорожные основания и покрытия из укрепленных грунтов. М., «Транспорт», 1966.

хх) М.Н. Ритов «Методика расчета стоимости машино-смены дорожных машин». М., Автотрансиздат, 1959.

Сз.р = 34,1/305 = 0,11 руб./м3.

Расход цемента на 1 м3 сухого грунта при принятой добавке 5 % составит 90 кг. Следовательно, стоимость добавки на 1 м3 грунта при стоимости цемента 22,5 руб. за тоннух) (без учета стоимости поставки к месту работы) составит:

х) «Ценник № 1 средних районных сметных цен на материалы, изделия и конструкции». Часть 1 «Строительные материалы». М., Стройиздат, 1968.

Сд = 90×22,5/1000 = 2,03 руб./м3.

Стоимость работ по смешению в установке См складывается:

а) из стоимости доставки цемента к месту работы цементовозом С-571, выгрузки его в бункер и подачи из бункера шнековым погрузчиком в дозировочное устройство. Производительность отряда 16,6 т/смену. Стоимость машино-смены - 13 руб. Тогда стоимость этих работ составит 0,79 руб./т. Для обработки 1 м3 грунта требуется 90 кг цемента. Следовательно, стоимость подвозки цемента для обработки 1 м3 грунта составит 0,07 руб.;

б) из стоимости подвозки воды поливо-моечной машиной (производительность - 24,7 т/смену, стоимость машино-смены 14,4 руб.). Стоимость подвозки 1 т воды составит: 14,4/24,7 = 0,58 руб. Для увлажнения 1 м3 грунта требуется 0,06 т воды. Следовательно, стоимость подвозки воды на 1 м3 грунта составит 0,03 руб.;

в) из стоимости перемешивания грунта с цементом (при одновременном увлажнении) в смесительной установке Д-370. Производительность операции - 152 м3/смену. Стоимость машино-смены - 37,8 руб. Следовательно, стоимость смешения составит 37,8/152 = 0,25 руб./м3.

Тогда стоимость работ по смешению грунта с цементом в установке Д-370 с учетом стоимости доставки цемента и воды составит:

См = 0,07 + 0,03 + 0,28 = 0,35 руб./м3.

Таким образом, общая стоимость работ по обработке грунта цементом для производства работ при подходе к мосту составит:

С = 0,11 + 2,03 + 0,35 = 2,49 руб./м3.

При устройстве подходов к мосту из привозного песка стоимость производства работ определяется исходя из стоимостей разработки, перевозки, укладки и уплотнения песка. Стоимость разработки песка экскаватором Э-505 (производительность - 350 м3/смену, стоимость машино-смены - 31,6 руб.) составит 0,09 руб./м3. Стоимость планировки бульдозером Д-271 на тракторе С-100 - 0,08 руб./м3.

Стоимость уплотнения в стесненных условиях подсчитать трудно из-за отсутствия специальных машин. Если взять в качестве уплотняющей машины опытный образец виброплиты Д-605, то стоимость уплотнения составит » 0,03 руб./м3. Машины подобного типа еще не выпускаются промышленностью в достаточном количестве. Сейчас работают в основном пневмотрамбовки, питаемые от компрессора.

Для примера возьмем ручную пневмотрамбовку весом 40 - 50 кг (производительность 25 м3/смену, стоимость - 2 руб./м3 х)).

х) Инструкции по сооружению земляного полотна автомобильных дорог ВСН 97-63. М., «Транспорт», 1964.

Стоимость перевозки песка определяется в основном расходами на перевозку автомобильным транспортом и зависит от дальности возки.

В таблице дана стоимость 1 м3 песка в зависимости от дальности его возки и полная стоимость с учетом разработки и укладки песка в насыпь.

Дальность возки песка, км

Стоимость перевозки 1 м3 песка, руб.х)

Общая стоимость 1 м3 песка, уложенного в насыпь при подходе к мосту, руб.

5

0,68

2,85

10

1,05

3,22

15

1,43

3,70

20

1,74

3,91

25

1,87

4,00

30

2,18

4,35

35

2,48

4,65

50

3,30

5,47

х) Сметные цены на перевозку грузов для строительства. Ценник 3. Часть 1. М., 1965.

Сопоставление данных таблицы со стоимостью 1 м3 грунта, укрепленного цементом (2,49 руб./м3), дает возможность установить граничные расстояния возки песка автомобильным транспортом, превышение которых позволяет считать более экономичным метод устройства подхода к мосту из местного грунта, обработанного цементом. Для нашего примера таким расстоянием является 5 км.

Таким образом, замена привозного песка местным грунтом, укрепленным цементом, при определенном расстоянии возки песка не приводит к удорожанию строительства. При дальности возки дренирующих материалов свыше 10 - 15 км рекомендуемый метод, как правило, является экономически целесообразным.

Приложение 2

Примерная технологическая схема устройства подхода к мосту из супесчаного грунта, укрепленного 5 % цемента, с использованием смесителя Д-370, установленного на месте производства работ

Порядок процессов

Рабочие процессы в технологической последовательности

Ед. изм.

Количество

Принятая производительность в смену

1

Разработка грунта в резерве с перемещением его к транспортеру Т-45 бульдозером Д-271 (на тракторе С-100) на среднее расстояние 50 м и последующим перемещением по транспортеру в смеситель. Грунта для подхода к мосту требуется ~ 500 м3

м3

500

305

2

Подвозка цемента цементовозом С-571 (С-386А) на среднее расстояние 10 км с разгрузкой его в промежуточный бункер. Подача цемента из бункера в дозировочное устройство шнековым погрузчиком ВНИИстройдормаш. Цемента для обработки 500 м3 грунта из расчета 5 % от веса смеси требуется 45 т

т

45

16,6

3

Подвозка воды поливо-моечной машиной КМП-1 на среднее расстояние 5 км с перекачкой ее в бак смесителя. Потребность воды для доувлажнения 500 м3 грунта на ~ 6 % - 54 т (оптимальная влажность - 14,5 %; естественная - 8,5 %; доувлажнение - 14,5 - 8,5 = 6 %)

т

54

24,7

4

Перемешивание грунта с цементом при одновременном увлажнении в смесительной установке Д-370 с выгрузкой смеси в бункер

м3

500

152

5

Перемещение и разравнивание цементогрунта бульдозером Д-271 на тракторе С-100

м3

500

320



Потребность машин в машино-сменах:

смесителей Д-370.................................... 3,3;

бульдозеров Д-271.................................. 3,2;

поливо-моечных машин КПМ-1............ 2,2;

цементовозов............................................ 2,7.
