ГОСТ Р 51747-2001

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМА ИНСТРУМЕНТАЛЬНОГО ЗАХОДА ЛЕТАТЕЛЬНЫХ АППАРАТОВ НА ПОСАДКУ
САНТИМЕТРОВОГО ДИАПАЗОНА ВОЛН РАДИОМАЯЧНАЯ

Основные параметры и методы измерений

Microwave radio beacon instrument approach landing system for air vehicles.
Main parameters and methods of measuring

Дата введения 2002-01-01

1 Область применения

Настоящий стандарт распространяется на радиомаячную систему инструментального захода летательных аппаратов (далее - ЛА) на посадку сантиметрового диапазона волн, состоящую из угломерных комплексов сантиметрового диапазона волн, определяющих азимуты и углы места по интервалу времени между облучениями бортовой антенны сканирующими лучами радиомаяков для передачи основных и вспомогательных данных, и комплекса дециметрового диапазона, использующего метод «запрос борта - ответ земли» для определения расстояния.

Стандарт устанавливает основные параметры системы и методы их измерений.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 26.003-80 Система интерфейса для измерительных устройств с байт-последовательным, бит-параллельным обменом информацией. Требования к совместимости

ГОСТ 26566-85 Система инструментального захода летательных аппаратов на посадку сантиметрового диапазона волн радиомаячная. Термины и определения

3 Сокращения

В настоящем стандарте применяют следующие сокращения:

АРМ - азимутальный радиомаяк;

АРУ - автоматическое регулирование усиления;

ВОР - всенаправленный радиомаяк, работающий в диапазоне сверхвысоких частот;

ВПП - взлетно-посадочная полоса;

ДМЕ - радиодальномерная система, состоящая из наземного и бортового оборудования;

ДФМС - дифференциальная фазовая манипуляция сигналов;

ИКАО - международная организация гражданской авиации;

ИЛС - система инструментальной посадки метрового диапазона волн;

КЭП - конечный этап захода ЛА на посадку;

МЛС - радиомаячная система инструментального захода ЛА на посадку сантиметрового диапазона волн;

НРД - наземный ретранслятор дальномера;

НРД/П - наземный ретранслятор дальномера прецизионный (или посадочный);

НРД/Н - наземный ретранслятор дальномера навигационный;

НЭП - начальный этап захода ЛА на посадку;

ПАЛ - передвижная лаборатория для проверки выходных характеристик наземных угломерных радиомаяков на малых высотах;

ПСТ - погрешность следования по траектории;

РСБН - радиотехническая система ближней навигации;

РУВК - радиомаяк ухода на второй круг;

СИПВЗН - сигналы индикации о пребывании вне зоны наведения;

УРМ - угломестный радиомаяк;

ХИП - хаотичная импульсная помеха;

ШСТ - шумы следования по траектории;

ШСУ - шумы системы управления.

Соответствие сокращений на русском языке английским аналогам по ИКАО приведено в приложении А.

4 Общие положения

4.1 Назначение системы

Система предназначена для обеспечения точной информации о координатах ЛА при заходе на посадку при любых погодных условиях.

4.2 Состав оборудования системы

4.2.1 Система включает наземные и бортовые устройства, обеспечивающие определение местоположения ЛА по отношению к взлетно-посадочной полосе и передачу на ЛА основных и вспомогательных данных.

4.2.2 В состав наземного оборудования МЛС должны входить:

- азимутальный радиомаяк с устройством передачи основных данных и связанной с ним аппаратурой контроля, дистанционного управления и индикации;

- угломестный радиомаяк с аппаратурой контроля, дистанционного управления и индикации;

- наземный ретранслятор дальномера с аппаратурой контроля, дистанционного управления и индикации;

- устройство дистанционного управления с аппаратурой передачи данных, контроля и индикации, установленное на командно-диспетчерском пункте.

Примечание - Для обеспечения точной информации о дальности во всей зоне наведения по азимуту следует использовать НРД/П. Если точная дальномерная информация не требуется, вместо НРД/П допускается использовать менее точный НРД/Н.

Для усовершенствования характеристик указанного выше основного оборудования МЛС допускается включать в ее состав одно или несколько из нижеперечисленных устройств:

- радиомаяк ухода на второй круг с устройством передачи слов основных данных и связанной с ним аппаратурой контроля, дистанционного управления и индикации;

- угломестный радиомаяк выравнивания с аппаратурой контроля, дистанционного управления и индикации;

- устройство для передачи слов вспомогательных данных с аппаратурой контроля, дистанционного управления и индикации;

- устройство для обеспечения более широкого сектора пропорционального наведения, который превышает минимальный сектор пропорционального наведения, равный ± 10°.

Примечание - Формат сигнала МЛС позволяет осуществлять дальнейшее развитие системы и включение в ее состав дополнительных устройств, например устройства наведения по азимуту в пределах 360°.

4.2.3 Бортовое устройство системы МЛС должно состоять из:

- антенно-фидерных модулей, обеспечивающих прием сигналов угломерного устройства, а также прием и передачу сигналов радиодальномера;

- угломерного приемника, обеспечивающего прием и преобразование сигналов наземных устройств в сигналы информации об угловых координатах, основных и вспомогательных данных;

- запросчика радиодальномера, обеспечивающего передачу запросных сигналов, прием ответных сигналов и выделение информации о наклонной дальности до НРД.

Примечание - На конкретном ЛА допускается размещение дополнительного бортового оборудования.

4.2.4 Контрольно-проверочная аппаратура системы МЛС должна состоять из:

- имитатора сигналов угломерных радиомаяков;

- имитатора сигналов радиодальномера;

- передвижной лаборатории для проверки выходных характеристик наземных угломерных радиомаяков на малых высотах;

- самолета-лаборатории.

Примечание - Допускается использовать одну ПАЛ и один самолет-лабораторию для обслуживания нескольких систем МЛС. Методика испытаний должна быть приведена в технических условиях на конкретную систему МЛС.

5 Основные параметры

5.1 Основные параметры системы МЛС

5.1.1 Наземные угломерные устройства и НРД системы МЛС должны излучать сигналы для определения угловых координат ЛА и передачи данных на одной из частот, указанных в таблице Б.1 приложения Б.

5.1.2 Спаривание частот сигналов каналов, излучаемых для определения угловых координат, и частот сигналов ДМЕ должно осуществляться в соответствии с таблицей Б.1.

5.1.3 Частоты сигналов, излучаемых для определения угловых координат ЛА и передачи данных, должны отличаться не более чем на ± 10 кГц от частот, установленных в таблице Б.1.

5.1.4 Стабильность частоты должна быть такой, чтобы отклонения рабочей частоты, измеренные в интервале времени, равном 1 с, не превышали ± 50 Гц.

5.1.5 Спектр излучаемых наземными угломерными устройствами радиосигналов должен быть таким, чтобы в течение времени передачи средняя плотность мощности на высоте более 600 м, измеренная в полосе 150 кГц, центр которой смещен на 840 кГц или более от номинальной частоты, не превышала минус 94,5 дБ·Вт/м2 для сигналов наведения по углу и данных.

5.1.6 Излучение наземных устройств должно быть поляризовано вертикально. Уровень горизонтальной составляющей излучения при отклонении приемной антенны на 30° от вертикали не должен вызывать изменения ПСТ более чем на 40 % от ее значения, измеренного в этой же точке при вертикальном положении антенны.

5.1.7 Передача сигналов для определения угловых координат, основных и вспомогательных данных должна осуществляться по одному частотному каналу с разнесением по времени для устранения интерференции.

5.1.8 Интервал времени между повторяющимися сигналами одного вида обслуживания должен изменяться так, чтобы подавлялась синхронная помеха.

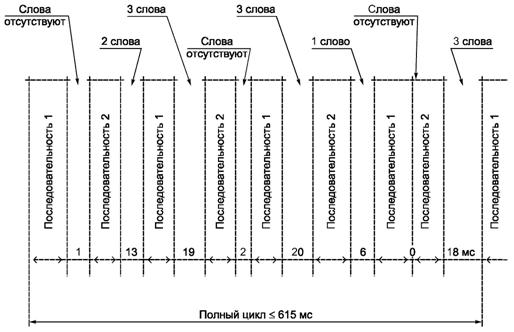

Примечание - Рекомендуемые последовательности сигналов, излучаемых угломерными устройствами, приведены в таблицах В.1, В.2 и на рисунке В.1 приложения В.

5.1.9 Частота обновления сигналов каждого из указанных видов обслуживания должна соответствовать указанной в таблице 1.

Таблица 1

Вид обслуживания

Частота обновления сигналов, Гц, средняя за 10 с

Определение азимута захода на посадку

13,0 ± 0,5

Определение азимута захода на посадку с высокой частотой обновления сигналов

39,0 ± 1,5

Определение азимута ухода на второй круг

6,50 ± 0,25

Определение угла места захода на посадку и при выравнивании

39,0 ± 1,5

Основные данные

По таблице Б.10

Вспомогательные данные

По таблицам Б.12 и Б.13

В случаях, когда сектор пропорционального наведения не превышает ± 40° и не предусматривается применение устройства определения угла места при выравнивании устройства наведения по азимуту при уходе на второй круг или других дополнительных устройств, следует применять устройство наведения по азимуту захода на посадку с высокой частотой обновления сигналов.

5.1.10 Размещение во времени элементов сигнала, используемого для определения вида обслуживания, приведено в таблицах Б.2 - Б.8.

Погрешность размещения во времени элементов сигнала не должна превышать ± 2 мкс, а среднее квадратическое значение отклонения фронтов элементов не должно превышать 1 мкс.

5.1.11 Предварительные сигналы (преамбула) должны передаваться по всей зоне наведения системы посадки для определения вида обслуживания и состоять из сигналов немодулированной несущей частоты для синхронизации гетеродина приемника, кода опорного времени и кода опознавания вида обслуживания. Размещение элементов преамбулы во времени приведено в таблице Б.2.

5.1.12 Коды преамбулы, а также сигналы основных и вспомогательных данных должны передаваться классом излучения Д1Д с помощью ДФМС несущей частоты. Логическому 0 соответствует переброс фазы на 0° ± 10°, а логической 1 - переброс фазы на 180° ± 10° между соседними посылками (тактами). Частота перебросов - 15625 Гц, а точность моментов перебросов должна соответствовать погрешности размещения во времени элементов сигнала, указанной в 5.1.10.

Примечание - Класс излучения определен по регламенту [2].

5.1.13 Фазовые перебросы ДФМС, убывание мощности излучения должны соответствовать требованиям 5.1.5.

5.1.14 В составе сигналов преамбулы должен содержаться код опорного времени 11101 (I1 - I5), в котором опорным временем является момент последнего переброса фазы.

5.1.15 Код опознавания вида обслуживания должен состоять из пяти информационных тактов (I6 - I10), которые позволяют обозначить 31 вид обслуживания, а также двух тактов четности (I11 - I12). Принятые в системе МЛС коды опознавания приведены в таблице Б.11.

5.1.16 Информация об угле должна кодироваться величиной временного интервала между центрами принятых главных лепестков сканирующего луча в направлениях «Туда» и «Обратно». В бортовом устройстве этот код расшифровывается по формуле

где Θ - азимут или угол места, ...°;

Т0 - интервал времени между центрами главных лепестков сканирующего луча в направлениях «Туда» и «Обратно» при размещении приемной антенны на направление 0°, мкс;

t - интервал времени между центрами главных лепестков сканирующего луча в направлении «Туда» и «Обратно», мкс;

v - постоянная скорость сканирования луча, ...°/мкс.

5.1.17 Параметры режима сканирования лучей наземных устройств должны соответствовать значениям, приведенным в таблице 2.

Таблица 2

Вид обслуживания

Т0, мкс

Скорость сканирования v, ...°/мкс

Углы сканирования и интервалы времени, максимально возможные по формату сигнала

Θ

t, мкс

Наведение по азимуту захода на посадку

6800

0,020

От -62° до +62°

13000

Наведение по азимуту захода на посадку с высокой частотой обновления сигналов

4800

0,020

От -42° до +42°

9000

Наведение по азимуту при уходе на второй круг

4800

0,020

От -42° до +42°

9000

Наведение по углу места при заходе на посадку

3350

0,020

От -1,5° до +29,5°

3500

Наведение по углу места при выравнивании

2800

0,010

От -2° до +10°

3200

Примечание - В промежутке между окончанием сканирования в направлении «Туда» и началом сканирования в направлении «Обратно» наступает пауза, в течение которой наземная установка сигналов не излучает. Во время паузы ослабление сигнала должно быть достаточным, чтобы не создавать помех в работе бортового оборудования (5.2.1). Середина паузы должна совпадать со средней точкой сканирования, указанной в таблицах Б.3 - Б.6, с погрешностью не более ± 10 мкс.

5.1.18 Каждый цикл сканирования лучом антенны для определения угла должен состоять из сканирования лучом антенны в направлении «Туда» и последующим сканированием в направлении «Обратно». Луч антенны радиомаяка для определения азимута захода на посадку должен сканировать в направлении «Туда» в сторону увеличения углов, а луч антенны радиомаяка для определения азимута ухода на второй круг должен сканировать в направлении «Туда» в сторону уменьшения углов. Сканирование в направлении «Обратно» должно проводиться в противоположную сторону. Направление нулевых углов обоих устройств должно совпадать с направлением оси ВПП, если их антенны установлены на оси ВПП (5.2.8.2). Условия сканирования указаны на рисунке Г.1 приложения Г.

5.1.19 Формат сигнала любого радиомаяка для наведения по азимуту должен содержать секторные сигналы, которые состоят из:

- сигналов, образующих код Морзе для опознавания наземного устройства;

- сигналов выбора бортовой антенны;

- контрольного сигнала «Туда», излучаемого с наземного оборудования системы МЛС;

- сигналов СИПВЗН, согласно таблицам Б.3 - Б.5.

5.1.19.1 Наземное устройство системы МЛС, обеспечивающее обслуживание определенной ВПП, должно иметь четырехбуквенный код опознавания, начинающийся с буквы М. Буквы этого кода кодируются по международному коду Морзе. Код опознавания должен передаваться не менее 6 раз в минуту через приблизительно равные интервалы. Для передачи этого кода должен использоваться такт кода Морзе, следующий за преамбулой. Символ кода Морзе должен начинаться с логической 1 и заканчиваться логическим 0. Длительность точки должна быть от 0,13 до 0,16 с, а тире - от 0,39 до 0,48 с. Пауза между символами кода Морзе должна быть равна длительности передачи одной точки ± 10 %. Длительность паузы между буквами должна быть не менее длительности передачи трех точек.

5.1.19.2 Сигнал выбора бортовой антенны должен передаваться вслед за тактом кода Морзе шестью тактами ДФМС с «нулевым» перебросом фазы. Этот сигнал должен излучаться по всему сектору наведения.

5.1.19.3 При передаче импульсных сигналов СИПВЗН должно быть обеспечено следующее соотношение сигналов:

- за пределами зоны наведения сигналы СИПВЗН должны быть больше любого угломерного сигнала;

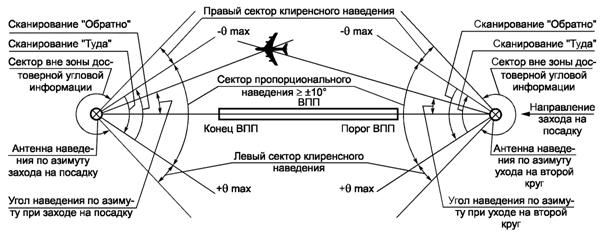

- в левом и правом секторах клиренсного наведения (рисунок Г.1) сигналы СИПВЗН должны быть меньше соответствующих клиренсных сигналов не менее чем на 5 дБ;

- в секторе пропорционального наведения сигнал сканирующего луча должен превышать сигналы СИПВЗН более чем на 5 дБ.

Длительность каждого из сигналов СИПВЗН должна быть не менее 100 мкc, а длительности его фронтов и срезов должны быть не более 10 мкc каждый.

5.1.19.14 Допускается вместо сигнала СИПВЗН, указанного в 5.1.19.3, формировать сигнал внезонной индикации в том же интервале времени, состоящий из двух импульсов длительностью не менее 50 мкc каждый с длительностью фронтов и срезов не более 10 мкc.

5.1.19.5 В формате сигналов устройства определения азимута должны быть предусмотрены промежутки времени для контрольных сигналов, которые предназначены для использования в будущем.

5.1.20 Система МЛС должна обеспечивать наведение по клиренсному сигналу в том случае, если сектор пропорционального наведения меньше полного сектора наведения, равного ± 40° от оси ВПП для наведения по азимуту захода на посадку, а также меньше полного сектора наведения, равного ± 20° от оси ВПП для наведения по азимуту ухода на второй круг или наведения по азимуту захода на посадку с высокой частотой обновления сигналов.

Клиренсные сигналы должны излучаться в секторах между границами сектора пропорционального наведения и границами полного сектора наведения данного радиомаяка.

5.1.20.1 Наведение по клиренсному сигналу в случае применения импульсов, разнесенных во времени, должно осуществляться путем передачи пар импульсов за пределами используемого времени углового сканирования. Первая пара импульсов должна состоять из одного импульса, граничащего с началом сканирования в направлении «Туда», и импульса, граничащего с концом сканирования в направлении «Обратно». Вторая пара импульсов должна состоять из одного импульса, граничащего с концом сканирования в направлении «Туда», и импульса, граничащего с началом сканирования в направлении «Обратно».

В сигналах наведения по азимуту захода на посадку первая пара импульсов (правый клиренсный сигнал) должна обозначать «Лети влево», а вторая пара импульсов (левый клиренсный сигнал) должна обозначать «Лети вправо». Такой же смысл имеют пары импульсов в сигналах радиомаяка наведения по азимуту захода на посадку с высокой частотой обновления сигналов. В сигналах радиомаяка наведения по азимуту ухода на второй круг пары сигналов имеют обратный смысл.

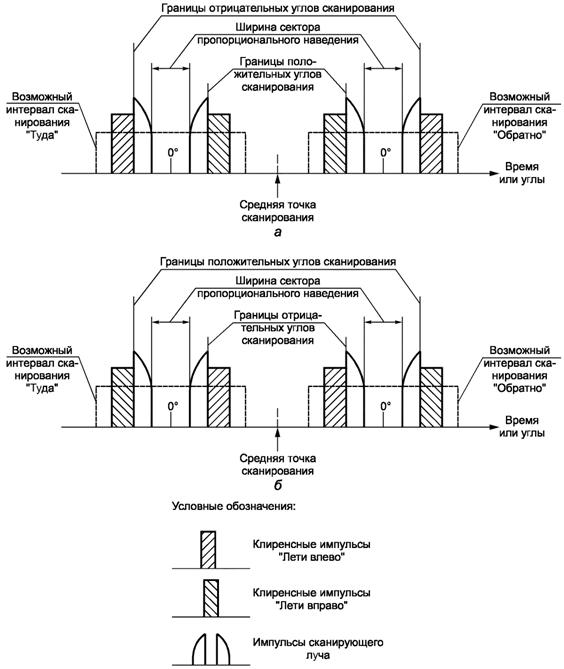

На рисунке Г.2 приведены диаграммы размещения во времени клиренсных сигналов в излучении радиомаяка наведения по азимуту захода на посадку и ухода на второй круг.

5.1.20.2 Длительность импульсов клиренсного сигнала должна быть (50 ± 5) мкc, а время переключения передатчика с антенны сканирующего луча на антенну клиренсного сигнала должно быть не более 10 мкс. Фронт или срез импульсов клиренсного сигнала, не граничащий со сканирующим лучом, должен быть не более 10 мкс.

5.1.20.3 В секторе положительных углов, где действует клиренсный сигнал «Лети вправо», этот сигнал должен превышать клиренсный сигнал «Лети влево» не менее чем на 15 дБ. В том же секторе клиренсный сигнал «Лети вправо» должен превышать не менее чем на 5 дБ боковые и главный лепестки сканирующего луча и любые другие сигналы. В секторе отрицательных углов должны быть те же соотношения для клиренсного сигнала «Лети влево». На границе сектора пропорционального наведения клиренсный сигнал должен быть меньше сигнала сканирующего луча не менее чем на 5 дБ.

5.1.20.4 Если клиренсная антенна используется с антенной сканирующего луча с узкой диаграммой направленности, например 1º или меньше, то антенна сканирующего луча должна излучать еще 15 мкс в начале движения и после остановки.

5.1.21 Каждый цикл сигналов наведения по углу места должен состоять из сканирования лучом антенны в направлении «Туда» с последующим сканированием в направлении «Обратно». Положение нулевого угла места должно совпадать с положением горизонтальной плоскости, проходящей через фазовый центр соответствующей антенны. Углы места должны возрастать при сканировании вверх. Сканирование в направлении «Туда» должно происходить в сторону увеличения углов места.

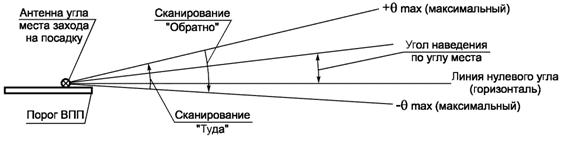

Условия сканирования лучей антенны устройств наведения по углу места захода на посадку показаны на рисунке Г.3.

5.1.22 В формате сигнала наведения по углу места захода на посадку должен быть предусмотрен сигнал внезонной индикации в виде одного импульса. Этот импульс должен быть:

- больше любого сигнала сканирующего луча за пределами сектора пропорционального наведения;

- не менее чем на 5 дБ меньше сигнала сканирующего луча в секторе пропорционального наведения.

Длительность импульсов индикации о пребывании вне зоны наведения должна быть не более 100 мкс, а длительность его фронта и среза - не более 10 мкс.

5.1.22.1 В случае необходимости импульс индикации о пребывании вне зоны наведения должен излучаться в том же интервале времени последовательно двумя импульсами длительностью не более чем по 50 мкс каждый с фронтами и срезами длительностью не более 10 мкс. Размещение во времени элементов сигнала наведения по углу места захода на посадку приведено в таблице Б.5.

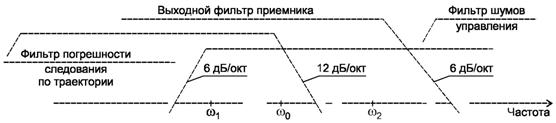

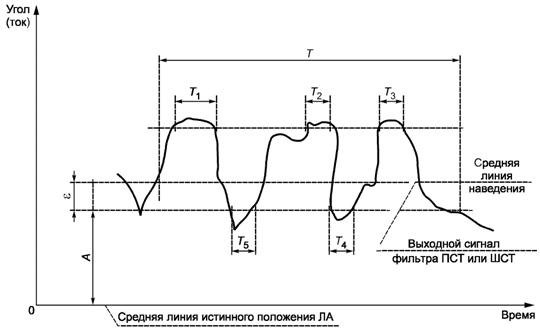

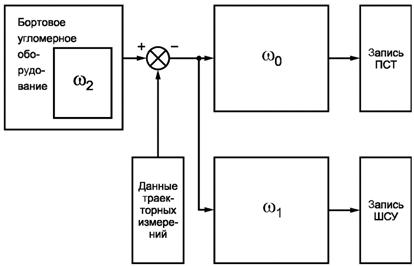

5.1.23 Если не оговорено особо, приводимые ниже погрешности должны соблюдаться с 95 %-ной вероятностью. Погрешности системы МЛС, указанные ниже, включают погрешности от всех источников (бортового устройства, наземного устройства) и условий распространения сигналов.

5.1.24 Высота опорной точки захода на посадку должна быть  м от уровня порога ВПП и должна выбираться с учетом безопасного пролета препятствий.

5.1.25 Высота опорной точки азимута ухода на второй круг должна быть  м от уровня середины ВПП.

5.1.26 Погрешности определения азимута ЛА при заходе на посадку с нормальной и высокой частотой обновления сигналов не должны превышать в опорной точке значений, приведенных в таблице 3.

Таблица 3

Вид обслуживания

Допускаемая погрешность наведения, м

ПСТ

ШСТ

ШСУ

Наведение по азимуту захода на посадку с высокой частотой обновления сигналов

± 6

± 3,5

± 3,2 или 0,1°*

Наведение по азимуту ухода на второй круг

± 6

± 3,5

± 3,2 или 0,1°*

Наведение по углу места при заходе на посадку

± 0,6

± 0,4

± 0,3

Наведение по углу места при выравнивании

± 0,6

± 0,4

± 0,3 или 0,07°*

* Выбирают меньшее значение.

5.1.26.1 Линейная погрешность, указанная в таблице 3 для опорной точки, должна выдерживаться в зоне ВПП, которая определена в 5.2.4.1, а в остальном секторе наведения допускается увеличение допускаемых погрешностей, указанных в 5.1.26.2.

5.1.26.2 К границам зоны наведения ЛА по азимуту захода на посадку с нормальной и повышенной частотой обновления данных разрешается монотонное увеличение допусков на погрешности наведения в угловой мере в следующих размерах:

- допуск на погрешности наведения ПСТ, ШСТ и ШСУ при изменении углов места в интервале от нижней границы зоны наведения и до 9° при неизменных азимуте и дальности не изменяется;

- при движении над продолжением оси ВПП по прямой линии, проходящей через фазовый центр антенны радиомаяка наведения по азимуту и опорную точку захода на посадку, допуски на погрешности ПСТ и ШСТ увеличиваются пропорционально дальности от порога ВПП так, что на удалении 37 км они превышают в 2 раза их значения в опорной точке, а допуск на погрешность ШСУ увеличивается в 1,3 раза на удалении 18,5 км от опорной точки; на других азимутах изменение допусков на погрешности ПСТ, ШСТ и ШСУ при изменении дальности от порога ВПП происходит так же;

- при изменении азимута и неизменных расстоянии и угле места допуски на погрешности изменяются так, что на азимутах ± 40° допуски на погрешности ПСТ и ШСТ возрастают в 1,5 раза по сравнению с их значениями на азимуте 0° на том же удалении, а допуск на погрешность ШСУ возрастает в 1,3 раза (вершина азимутальных углов лежит в точке начала отсчета системы МЛС);

- при увеличении углов места от 9° до 15° (вершина угла места лежит в фазовом центре антенны радиомаяка наведения по азимуту) и при неизменных азимуте и дальности допуски на погрешности ПСТ и ШСТ возрастают пропорционально углу места так, что при угле места 15° они увеличиваются в 2 раза по сравнению с их значением при угле места 9° и том же расстоянии и азимуте, а допуск на погрешность ШСУ с изменением угла места не изменяется.

5.1.27 Погрешности наведения ЛА по азимуту при уходе на второй круг не должны превышать в опорной точке ухода на второй круг значений, приведенных в таблице 3.

5.1.27.1 К границам зоны наведения ЛА по азимуту при уходе на второй круг разрешается монотонное увеличение допусков на погрешности наведения в угловой мере в следующих размерах:

- допуск на погрешности наведения ПСТ, ШСТ и ШСУ в интервале углов места от нижней границы зоны наведения до 9° при неизменных азимуте и дальности не изменяются;

- при движении над продолжением оси ВПП по прямой линии, проходящей через фазовый центр антенны радиомаяка и опорную точку ухода на второй круг, допуски на погрешности ПСТ и ШСТ увеличиваются пропорционально увеличению дальности от конца ВПП так, что на удалении 9,3 км они превышают в 2 раза их значения в опорной точке, а допуск на погрешность ШСУ увеличивается в 1,3 раза; изменение допусков на погрешности ПСТ, ШСТ и ШСУ на других азимутах при неизменных угле места и азимуте, но при изменении дальности, происходит таким же образом;

- при изменении азимута и при неизменных расстоянии и угле места допуски на погрешности изменяются так, что на азимутах ± 20° допуски на погрешности ПСТ и ШСТ возрастают в 1,5 раза по сравнению с их значением на азимуте 0°, а допуск на погрешность ШСУ возрастает в 1,3 раза;

- при увеличении угла места от 9° до 15° (вершина угла места лежит в фазовом центре радиомаяка) и при неизменных азимуте и дальности допуски на погрешности ПСТ и ШСТ возрастают так, что при угле места 15° они увеличиваются в 1,3 раза по сравнению с их значением при угле места 9°, а допуск на погрешность ШСУ при изменении угла места не изменяется.

Примечание - Вершины углов места и азимутов находятся в фазовом центре антенн радиомаяка наведения по азимуту при уходе на второй круг.

5.1.28 Погрешность наведения ЛА по углу места захода на посадку не должна превышать в опорной точке захода на посадку значений, указанных в таблице 3.

5.1.28.1 К границам зоны наведения разрешается в угловой мере монотонное увеличение допусков на погрешности наведения ЛА по углу места при заходе на посадку:

- при движении по прямой линии, проходящей через точку начала отсчета системы и опорную точку (минимальная глиссада) или при движении по прямой линии, исходящей из точки начала отсчета системы, наклоненной под углом места 3° (в зависимости от того, что меньше), допуски на погрешности ПСТ и ШСТ увеличиваются пропорционально дальности от порога ВПП так, что на удалении 37 км они достигают 0,2°, а допуск на погрешность ШСУ при удалении на 18,5 км в 1,3 раза превышает ее значение в опорной точке;

- при изменении азимута и при неизменных дальности и угле места допуски на погрешности ПСТ, ШСТ и ШСУ изменяются пропорционально азимуту так, что на азимуте ± 40° они в 1,3 раза превышают погрешности на азимуте 0°;

- при изменении угла места от угла минимальной глиссады или от угла места 3° (в зависимости от того, что меньше) и до максимального угла места зоны пропорционального наведения при неизменных азимуте и дальности допуски на погрешности ПСТ, ШСТ и ШСУ увеличиваются пропорционально углу места так, что при угле места 15° они в два раза превышают их значения в соответствующих точках минимальной глиссады или линии, проходящей под углом места 3° (в зависимости от того, что меньше); непосредственно над опорной точкой погрешность ШСУ не должна превышать 0,07°, а при других азимутах и дальностях погрешности ПСТ и ШСТ не должны превышать 0,8°, а ШСУ - 0,4° при изменении этих погрешностей так, как это описано в первом и втором абзацах настоящего пункта;

- при изменении угла места от угла минимальной глиссады или от угла места 3° (в зависимости от того, что меньше) и до 60 % упомянутых углов места допуски на ПСТ, ШСТ и ШСУ не изменяются;

- при изменении угла места от 60 % угла минимальной глиссады или 60 % от угла места 3° (в зависимости от того, что меньше) и до нижней границы зоны действия непосредственно под опорной точкой допуски на погрешности ПСТ, ШСТ и ШСУ растут обратно пропорционально углу места до увеличения в 6 раз по сравнению с их значениями в опорной точке; в других участках зоны действия при углах места от 60 % угла места минимальной глиссады или 3° (в зависимости от того, что меньше) и до нижней границы зоны действия допуски на погрешности ПСТ, ШСТ и ШСУ растут пропорционально удалению от порога ВПП или пропорционально азимуту так, как это описано в первом и втором абзацах настоящего пункта, но при этом ПСТ и ШСТ не должны превышать 0,8°, а ШСУ - 0,4°.

5.1.28.2 Устройство наведения по углу места, предназначенное для работы с минимальной глиссадой более 3°, не должно обеспечивать погрешность наведения, меньшую, чем ее значение для устройства с минимальной глиссадой в 3° в пределах зоны действия.

5.1.29 Погрешность наведения ЛА при выравнивании по углу места в опорной точке не должна превышать значений, указанных в таблице 3.

Примечание - Допускаемое увеличение погрешности наведения ЛА по углу места при выравнивании будет определено после установления ИКАО соответствующих требований.

5.1.30 Минимальные необходимые уровни сигналов наземных устройств для обеспечения наведения ЛА с заданной погрешностью приведены в таблице 4. Требуемое соотношение мощностей между клиренсными сигналами и сигналами сканирующего луча приведено в 5.1.20.3.

Таблица 4

Минус дБ·Вт/м2

Вид обслуживания

Сигнал преамбулы

Угломерный сигнал при ширине сканирующего луча

Сигнал клиренса

Наведение по азимуту захода на посадку

89,5

85,7

79,7

76,2

88,0

Наведение по азимуту захода на посадку с высокой частотой обновления

89,5

88,0

84,5

81,0

88,0

Наведение по азимуту при уходе на второй круг

89,5

88,0

82,7

79,2

88,0

Наведение по углу места при заходе на посадку и выравнивании

89,5

88,0

84,5

-

-

5.1.30.1 Уровни угломерных сигналов наведения по азимуту при заходе на посадку должны превышать значения, приведенные в таблице 4, не менее чем на:

- 15 дБ в опорной точке захода на посадку;

- 5 дБ для сканирующего луча шириной 1º или на 9 дБ для сканирующего луча 2° и шире; указанное превышение должно появляться на высоте 2,5 м над точкой начала отсчета системы МЛС или на высоте 2,5 м над наиболее удаленной (от радиомаяка наведения по азимуту захода на посадку) точкой оси ВП.

5.1.30.2 Для обеспечения ЛА достоверной информацией наведения в случае отказа одного из видов обслуживания должна обеспечиваться взаимозависимость между излучениями видов обслуживания, которая приведена в таблице Б.9.

5.1.31 Зона действия радиодальномерной подсистемы должна быть не менее зоны наведения угломерных устройств системы.

5.1.32 Погрешность определения дальности ЛА до НРД не должна превышать с доверительной вероятностью Р = 0,95 % значений, приведенных в таблице 5.

Таблица 5

Дистанция

Класс точности

Режим

Погрешность следования по траектории, м

Шум управления, м

От 37 до 9,3 км от опорной точки захода на посадку

1; 2

НЭП

± 250, линейно уменьшаясь до ± 85

68, линейно уменьшаясь до 34

От 9,3 км до опорной точки захода на посадку

1

КЭП

± 85, линейно уменьшаясь до ± 30

18

2

КЭП

± 85, линейно уменьшаясь до ± 12

12

Примечание 1

-

НЭП

± 100

68

В опорной точке захода на посадку и над всей ВПП

1

КЭП

± 30

18

2

КЭП

± 12

12

В пределах зоны наведения по азимуту ухода на второй круг

1; 2

КЭП

± 100

± 68

Примечание 1

-

НЭП

± 100

± 68

Примечания

1 Если режим КЭП не используется, то режим НЭП можно применять для системы МЛС с расстояния 9,3 км до опорной точки захода ЛА на посадку и во всей зоне наведения по азимуту ухода на второй круг.

2 Радиодальномерная подсистема определяет дальность от ЛА до фазового центра антенны НРД; расстояние до точки начала отсчета с учетом слова 3 основных данных определяет бортовой вычислитель.

Разрешается линейное увеличение допуска на погрешности следования ЛА по траектории до 1,5 раза на краю сектора ± 40° относительно средней линии ВПП, расположенного в направлении захода на посадку.

Примечание - Обработка результатов измерений дальности ЛА для определения погрешности наведения выполняется согласно указаниям, приведенным в приложениях Д и Е.

5.1.33 Радиодальномерная подсистема должна обеспечивать одновременное обслуживание до 100 ЛА в районе аэродрома.

5.1.34 Наземные угломерные устройства, НРД и бортовой запросчик радиодальномера должны обеспечивать электромагнитную совместимость с аппаратурой РСБН и другими системами, использующими общие полосы частот.

5.1.35 Наземное угломерное и дальномерное оборудование системы МЛС обеспечивает посадку ЛА в условиях метеоминимумов различных категорий, если это оборудование обладает параметрами, определяемыми уровнями обслуживания в следующем соответствии:

- в условиях метеоминимума категории I при параметрах 1-го уровня обслуживания;

- в условиях метеоминимума категории II при параметрах 2-го уровня обслуживания;

- в условиях метеоминимума категории III при параметрах 3-го уровня обслуживания;

- в условиях метеоминимумов категорий IIIв и IIIс при параметрах 4-го уровня обслуживания.

Параметры уровней обслуживания приведены в таблице 6.

Таблица 6

Уровень обслуживания

Радиомаяки наведения по азимуту или углу места***

Наземный ретранслятор дальномера***

Целостность обслуживания для одиночной посадки*4

Непрерывность обслуживания*4

Наработка на отказ, ч

Целостность обслуживания для одиночной посадки*4

Непрерывность обслуживания*4

Наработка на отказ, ч

1

Оборудование должно соответствовать требованиям 2-го уровня обслуживания

2

1 - 1·10-7

1 - 4·10 - 6 (15 с)

1000

1 - 1·10-7

1 - 4·10 - 6 (15 с)

1000

3

1 - 0,5·10-9

1 - 2·10 - 6 (15 с)

2000

1 - 1·10-7

1 - 4·10 - 6 (15 с)

1000

4

1 - 0,5·10-9

1 - 2·10 - 6 (30 с, АРМ) (15 с, УРМ)

4000 (АРМ) 2000 (УРМ)

1 - 1·10-7

1 - 4·10 - 6 (15 с)

1000

* Значения целостности и непрерывности обслуживания передачи слов данных для АРМ и УРМ включены в указанные значения для каждого уровня обслуживания соответственно.

** В основных схемах захода на посадку РУВК не применяется.

*** Если для работы в составе системы МЛС используется НРД/Н, то значения целостности и непрерывности обслуживания могут быть уменьшены до 1 - 1·10-5.

*4 Определения терминов «целостность» и «непрерывность обслуживания» приведены в [1].

Примечание - Все оборудование, установленное после 01.01.2001, должно иметь параметры не хуже определенных для 2-го уровня обслуживания.

5.2 Основные параметры наземных устройств наведения ЛА по азимуту (азимутальные радиомаяки)

5.2.1 Излучение наземного устройства в периоды времени, когда данное устройство не должно излучать (остаточное излучение), должно быть не менее чем на 70 дБ ниже уровня при передаче и настолько мало, чтобы не мешало приему и правильной обработке сигналов других устройств.

5.2.2 Ширина сканирующего луча наземных устройств наведения по азимуту, измеренная по уровню сигнала минус 3 дБ, не должна превышать 4°; точки огибающей сканирующего луча по уровню минус 10 дБ должны быть смещены от центра луча от 0,76 до 0,96 ширины луча, определенной по уровню минус 3 дБ.

5.2.3 Наведение по азимуту должно осуществляться в планарной или конической системе координат.

5.2.3.1 Зона наведения наземных устройств по азимуту должна представлять собой пространство, в пределах и на границах которого сигналы должны быть не меньше уровней, указанных в таблице 4.

5.2.3.2 Зона наведения разделяется на зону ВПП, сектор пропорционального наведения и сектор наведения по клиренсному сигналу.

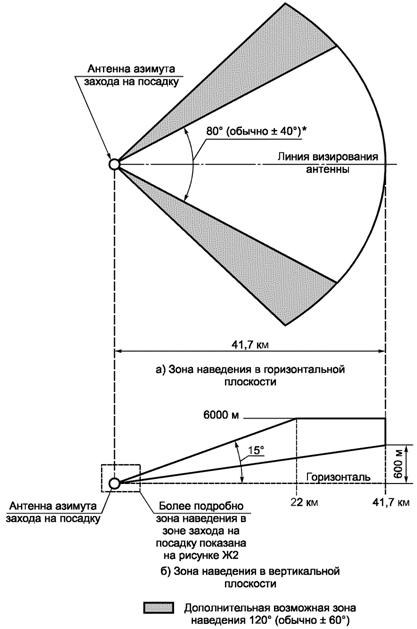

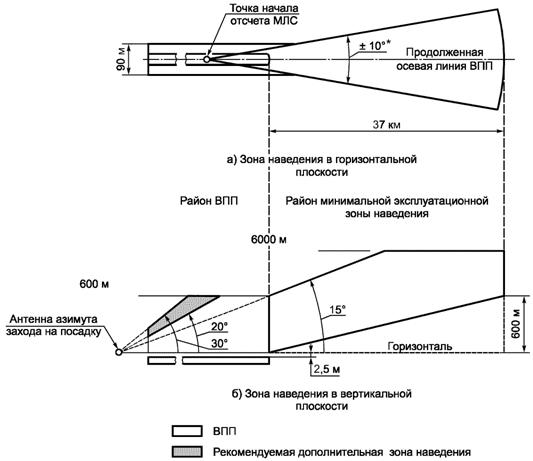

Зона наведения по азимуту захода на посадку приведена на рисунках Ж.1 и Ж.2 приложения Ж.

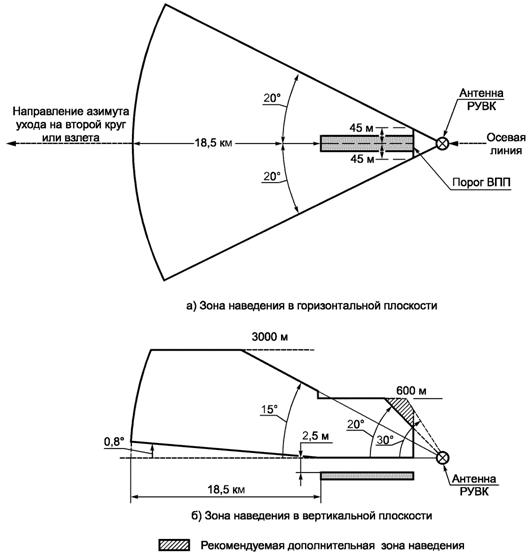

Зона наведения по азимуту ухода на второй круг приведена на рисунке Ж.3.

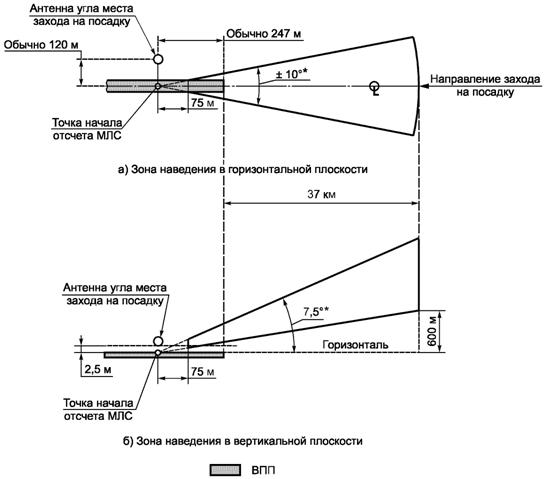

5.2.4 Зона наведения по азимуту захода на посадку (рисунки Ж.1 и Ж.2) должна охватывать пространство, ограниченное следующими поверхностями:

а) в горизонтальной плоскости - в секторе 80° (как правило, ± 40° относительно линии визирования антенны), который начинается от фазового центра антенны азимута захода на посадку;

б) в продольном направлении - от антенны азимута захода на посадку до точки, удаленной на 41,7 км;

в) в вертикальной плоскости между:

- нижней конической поверхностью, начинающейся от фазового центра антенны азимута захода на посадку и простирающейся вверх до границы зоны действия в продольном направлении (600 м над горизонтальной плоскостью, проходящей через фазовый центр антенны) и

- верхней конической поверхностью, начинающейся от фазового центра антенны азимута захода на посадку, имеющей угол наклона 15° относительно горизонтали и простирающейся вверх до высоты 6000 м.

Примечания

1 Если по условиям размещения наземной аппаратуры препятствия выступают за коническую поверхность, то наведение не должно обеспечиваться ниже линии прямой видимости вершин препятствий из фазового центра антенны устройства наведения по азимуту.

2 Если предполагается, что за пределами рекомендуемого сектора зоны действия имеется неверная инструктивная информация, а в соответствующих правилах эксплуатации не предусмотрено приемлемое решение, используются методы сведения этих эффектов к минимуму. Эти методы включают коррекцию сектора пропорционального наведения или использование сигналов внезонной индикации.

3 Если сектор пропорционального наведения меньше минимальной зоны действия в горизонтальной плоскости, указанной в 5.2.4, перечисление а, то требуются сигналы наведения по клиренсу.

5.2.4.1 Зона ВПП (рисунки Ж.1 и Ж.2) должна охватывать пространство, ограниченное следующими поверхностями:

а) в горизонтальной плоскости - на расстоянии 45 м с каждой стороны от осевой линии ВПП, начинающемся от дальнего конца ВПП и простирающемся параллельно осевой линии ВПП в направлении захода на посадку до соединения с районом минимальной эксплуатационной зоны действия;

б) в вертикальной плоскости между:

- горизонтальной поверхностью, расположенной на высоте 2,5 м над наиболее удаленной точкой оси ВПП, которая находится на линии прямой видимости азимутальной антенны и

- конической поверхностью, начинающейся от антенны наземного азимутального оборудования, имеющей угол наклона 20° относительно горизонтали и простирающейся вверх до высоты 600 м.

5.2.4.2 Для обеспечения автоматической посадки нижняя граница зоны ВПП должна проходить не выше 2,5 м над осью ВПП.

Примечание - Для выпуклых ВПП нижней границей зоны наведения является горизонтальная плоскость, проходящая на высоте 2,5 м над наиболее удаленной точкой касания к оси ВПП прямой линии, проведенной из фазового центра антенны АРМ в сторону порога ВПП.

Для вогнутых ВПП нижней границей зоны наведения является горизонтальная плоскость, проходящая на высоте 2,5 м над наиболее удаленной точкой оси ВПП, которая находится на линии прямой видимости из фазового центра антенны АРМ.

5.2.4.3 Наземное оборудование азимута захода на посадку должно обеспечивать информацию наведения в вертикальной плоскости в секторе 30° относительно горизонтали.

5.2.4.4 Сектор пропорционального наведения должен быть не меньше ± 10° относительно оси ВПП.

5.2.5 Зона наведения по азимуту ухода на второй круг должна охватывать сигналами наведения пространство (см. рисунок Ж.3), не менее ограниченного следующими поверхностями:

а) в горизонтальной плоскости - в секторе ± 20° относительно осевой линии ВПП, начинающемся от антенны наземного оборудования наведения по азимуту ухода на второй круг и простирающемся в направлении ухода на второй круг, по крайней мере, на 18,5 км от дальнего конца ВПП;

б) в вертикальной плоскости в зоне ВПП между:

- горизонтальной поверхностью, расположенной на высоте 2,5 м над наиболее удаленной точкой по оси ВПП, которая находится на линии прямой видимости антенны наведения по азимуту ухода на второй круг и

- конической поверхностью, начинающейся от антенны наземного оборудования наведения по азимуту ухода на второй круг, имеющей угол наклона 20° относительно горизонтали и простирающейся вверх до высоты 600 м;

в) в вертикальной плоскости в зоне наведения по азимуту ухода на второй круг между:

- конической поверхностью, начинающейся на высоте 2,5 м над дальним концом ВПП и имеющей угол наклона 0,9° относительно горизонтали и

- конической поверхностью, начинающейся от антенны наземного оборудования наведения по азимуту ухода на второй круг, имеющей угол наклона 15° относительно горизонтали и простирающейся вверх до высоты 3000 м.

Примечание - Если физические характеристики ВПП или препятствий не соответствуют требованиям 5.2.5, перечисления б, в, обеспечивать наведение ниже линии прямой видимости необходимости нет.

5.2.5.1 Оборудование наведения по азимуту ухода на второй круг должно обеспечивать информацию наведения в секторе до 30° относительно горизонтали.

5.2.5.2 Сектор пропорционального наведения должен быть не менее ± 10° относительно оси ВПП. Если сектор пропорционального наведения по азимуту ухода на второй круг менее ± 20°, то между сектором пропорционального наведения и углами ± 20° должны излучаться клиренсные сигналы.

5.2.6 Система контроля наземного радиомаяка наведения по азимуту захода на посадку и радиомаяка наведения по азимуту ухода на второй круг должна прекращать излучение этих радиомаяков в случае, если в течение более 1 с:

- погрешность ПСТ в опорной точке превышает нормы, указанные в 5.1.26, 5.1.26.1, 5.1.27;

- мощность излучения становится меньше, чем указано в 5.1.30;

- в сигналах ДФМС преамбулы возникает более одной ошибки за любую 1 с;

- нарушается взаимное расположение во времени сигналов наземного оборудования, оговоренное в 5.1.7 и 5.1.8.

5.2.6.1 Конструкция и схема устройства контроля должны быть такими, чтобы при отказе устройства контроля излучение сигналов наведения прекращалось и в соответствующие пункты управления подавался сигнал аварии.

5.2.6.2 Время, в течение которого излучаются ошибочные сигналы, и время отсутствия сигналов наведения в совокупности не должно превышать 1 с. В течение этого времени должны предприниматься все возможные меры по восстановлению работы оборудования. Если это не удается до истечения секунды, то оборудование должно отключаться и восстановление излучения разрешается не ранее чем через 20 с.

5.2.7 Погрешность наземного оборудования наведения по азимуту, вносимая в погрешность положения средней линии пути системы, которая является частью погрешности ПСТ, не должна в отсутствие переотражений превышать ± 3 м в опорной точке захода на посадку или в опорной точке ухода на второй круг.

5.2.7.1 Погрешность наземного оборудования, вносимая в погрешность ШСУ системы, не должна в условиях отсутствия переотражений и при доверительной вероятности Р = 0,95 % превышать в опорной точке захода на посадку или в опорной точке ухода на второй круг ± 1 м или ± 0,03° в зависимости от того, что меньше.

5.2.8 Антенну наземного устройства наведения по азимуту захода на посадку устанавливают так, чтобы вертикальная плоскость, совпадающая с направлением 0°, проходила через опорную точку захода на посадку, а сама антенна находилась за концом ВПП на продолжении ее оси.

5.2.8.1 Антенну наземного устройства наведения по азимуту ухода на второй круг устанавливают так, чтобы вертикальная плоскость, совпадающая с направлением 0°, проходила через опорную точку ухода на второй круг, а сама антенна находилась за порогом ВПП на продолжении ее оси.

5.2.8.2 Допускается устанавливать антенну наземного устройства наведения по азимуту смещенной относительно оси ВПП, если установка на продолжении оси ВПП невозможна. При этом смещенная антенна наведения по азимуту должна быть установлена так, чтобы азимут 0° проходил либо параллельно оси ВПП, либо через соответствующую опорную точку.

5.2.9 В составе наземных устройств наведения ЛА по азимуту должно быть предусмотрено оборудование передачи основных и вспомогательных данных. Размещение во времени и перечень элементов сигнала этого оборудования приведены в таблицах Б.7 и Б.8.

5.2.9.1 Основные и вспомогательные данные должны передаваться сигналами с ДФМС, параметры которой приведены в 5.1.12 и 5.1.13.

5.2.9.2 Содержание и максимальный интервал между словами основных данных приведены в таблице Б.10. Данные, содержащие цифровую информацию, должны передаваться, начиная с самого младшего бита, а наименьшее двоичное число должно означать нижний предел диапазона с приращениями по двоичным ступеням до верхнего предела диапазона.

5.2.9.3 Содержание сообщений основных данных, указанное в таблице Б.1, расшифровывается следующим образом:

- расстояние от фазового центра антенны АРМ представляет собой минимальное расстояние от фазового центра АРМ до плоскости, перпендикулярной к оси ВПП, проходящей через ее порог;

- граница сектора пропорционального наведения по азимуту захода на посадку представляет собой границу сектора, в котором информация о положении ЛА пропорциональна его азимуту относительно оси ВПП;

- сигнал вида клиренса указывает метод осуществления сигнала клиренсного наведения по азимуту;

- минимальная глиссада - линия, угол наклона которой в плоскости азимута 0° соответствует правилам захода на посадку и критериям нормирования пролета препятствий, приведенным в [1];

- сообщение о состоянии РУВК;

- сообщение об эксплуатационном состоянии НРД;

- сообщение об эксплуатационном состоянии АРМ;

- сообщение об эксплуатационном состоянии УРМ;

- ширина луча АРМ и УРМ представляет собой ширину луча антенны, определенную по ГОСТ 26566 до ближайшего самого младшего бита, предусмотренного в слове данных;

- расстояние от НРД до точки начала отсчета МЛС представляет собой минимальное расстояние, измеренное между фазовым центром антенны НРД и плоскостью, перпендикулярной к оси ВПП, которая проходит через точку начала отсчета МЛС;

- ориентация АРМ относительно магнитного меридиана представляет собой угол, измеренный в горизонтальной плоскости по часовой стрелке от северного направления магнитного меридиана до нулевого направления АРМ, исходящего из фазового центра антенны радиомаяка. Вершина измеренного угла лежит в фазовом центре антенны АРМ;

- ориентация РУВК относительно магнитного меридиана представляет собой угол, измеренный в горизонтальной плоскости по часовой стрелке от северного направления магнитного меридиана до нулевого направления РУВК, исходящего из фазового центра антенны РУВК. Вершина измеренного угла лежит в фазовом центре антенны радиомаяка;

- граница сектора наведения ЛА радиомаяком РУВК представляет собой границу зоны, где осуществляется наведение ЛА по его сигналам;

- опознавание наземной установки представляет собой последние три буквы кода опознавания согласно 5.1.19.1, присвоенного данной установке. Буквы передаются в соответствии с международным телеграфным кодом Морзе. Кроме того, знаки опознавания передаются в слове 6 основных данных в соответствии с международным телеграфным алфавитом № 5 (1А-5, таблицы 4-4 Приложения 10 ИКАО [1]) с использованием битов b1 до b6.

Примечание - Бит b7 этого алфавита может быть восстановлен бортовым приемником путем добавления бита b6.

5.2.10 Основные данные должны передаваться в шести словах. При этом слова 1-е - 4-е и 6-е должны передаваться в секторе наведения по азимуту захода на посадку; если используется РУВК, слова 4-е, 5-е и 6-е должны передаваться в секторе наведения по азимуту захода на посадку и секторе ухода на второй круг.

5.2.11 Формирование сигналов вспомогательных данных должно осуществляться 89-тактовыми словами, состоящими из преамбулы (25 тактов), адреса (8 тактов), информационных тактов (52 такта) и тактов четности (4 такта). Размещение во времени элементов сигналов вспомогательных данных приведено в таблице Б.8. Предусматриваются три кода опознавания вида обслуживания для опознавания вспомогательных данных видов А, В и С (таблица Б.11). Должна быть предусмотрена возможность передачи цифровых и буквенно-цифровых данных. Данные, содержащие цифровую информацию, должны передаваться, начиная с самого младшего бита. Буквенно-цифровые данные должны передаваться в соответствии с международным телеграфным алфавитом № 5 (1А-5 часть 1 [1]) с использованием семи информационных битов; к каждому знаку должен добавляться один бит положительной четности. Буквенно-цифровые данные должны передаваться в той последовательности, в которой они должны считываться. Последовательная передача знака должна начинаться с передачи бита младшего разряда и заканчиваться передачей бита четности. В тех случаях, когда предусмотрена передача вспомогательных данных, они должны передаваться между последовательностями излучений устройств в любом свободном месте.

Примечание - Содержание вспомогательных данных А приведено в 5.2.13. Содержание вспомогательных данных В резервируется для будущего использования, а содержание вспомогательных данных С резервируется для национального использования.

5.2.12 Система контроля обеспечивает подачу предупреждающего сигнала в установленный пункт управления, если излучаемая мощность сигнала меньше, чем необходимо для соблюдения требований в отношении ДФМС, указанных в таблице 4.

Если обнаруженная ошибка в основных данных, излучаемых в зону действия азимута захода на посадку, встречается, по меньшей мере, в двух последовательных выборках, излучение этих данных, функции азимута захода на посадку и угловой функции прекращаются.

Если обнаруженная ошибка в основных данных, излучаемых в зону действия наведения по азимуту ухода на второй круг, встречается, по меньшей мере, в двух последовательных выборках, излучение этих данных и функции наведения по азимуту ухода на второй круг прекращаются.

5.2.13 Содержание вспомогательных данных А, приведенных в таблице Б.12, определяется следующим образом:

- смещение антенны АРМ представляет собой минимальное расстояние между фазовым центром антенны АРМ и вертикальной плоскостью, проходящей через осевую линию ВПП;

- расстояние от антенны АРМ до точки начала отсчета системы МЛС представляет собой минимальное расстояние между фазовым центром антенны АРМ и содержащей точку начала отсчета системы МЛС вертикальной плоскостью, перпендикулярной к оси ВПП;

- согласование АРМ с осью ВПП представляет собой минимальный угол между азимутом АРМ, равным 0°, и осью ВПП;

- система координат АРМ представляет собой планарную или коническую систему координат, используемую АРМ для передачи азимутальных углов;

- высота антенны азимута захода на посадку представляет собой высоту фазового центра антенны относительно точки начала отсчета системы МЛС;

- смещение антенны УРМ представляет собой минимальное расстояние между фазовым центром антенны УРМ и вертикальной плоскостью, проходящей через ось ВПП;

- расстояние от точки начала отсчета системы МЛС до порога ВПП представляет собой расстояние, измеренное вдоль оси ВПП, от точки начала отсчета системы МЛС до порога ВПП;

- высота антенны УРМ представляет собой высоту фазового центра антенны УРМ относительно точки начала отсчета системы МЛС;

- превышение точки начала отсчета системы МЛС представляет собой превышение точки начала отсчета относительно среднего уровня моря;

- высота порога ВПП представляет собой высоту точки пересечения порога и осевой линии ВПП относительно точки начала отсчета системы МЛС;

- смещение НРД представляет собой минимальное расстояние между фазовым центром антенны НРД и вертикальной плоскостью, проходящей через ось ВПП;

- расстояние от НРД до точки начала отсчета системы МЛС представляет собой минимальное расстояние между фазовым центром антенны НРД и вертикальной плоскостью, содержащей точку начала отсчета системы МЛС, которая перпендикулярна к оси ВПП;

- высота антенны НРД представляет собой высоту фазового центра антенны относительно точки начала отсчета системы МЛС;

- расстояние до дальнего конца ВПП представляет собой расстояние вдоль осевой линии между дальним концом ВПП и точкой начала отсчета системы МЛС;

- смещение антенны РУВК представляет собой минимальное расстояние между фазовым центром антенны РУВК и вертикальной плоскостью, проходящей через ось ВПП;

- расстояние от РУВК до точки начала отсчета системы МЛС представляет собой минимальное расстояние между фазовым центром РУВК и вертикальной плоскостью, содержащей точку начала отсчета системы МЛС, которая перпендикулярна к оси ВПП;

- согласование РУВК с осью ВПП представляет собой минимальный угол между направлением РУВК, равным 0°, и осью ВПП;

- система координат антенны наведения по азимуту ухода на второй круг представляет собой систему координат (планарную или коническую) угловых данных, передаваемых антенной наведения по азимуту ухода на второй круг;

- высота антенны наведения по азимуту ухода на второй круг представляет собой высоту фазового центра антенны относительно точки начала отсчета системы МЛС.

5.3 Основные параметры наземных устройств наведения ЛА по углу места УРМ

5.3.1 Наведение по углу места при заходе на посадку и при выравнивании должно осуществляться в конической системе координат.

5.3.1.1 Зона наведения наземного устройства для наведения по углу места при заходе на посадку представляет собой пространство (рисунки Ж.4 и Ж.5), в пределах и на границах которого сигналы оборудования не должны быть меньше указанных в таблице 4.

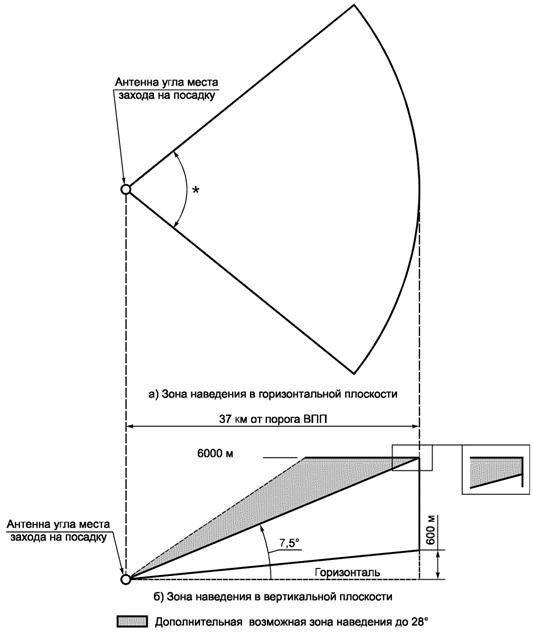

5.3.2 Зона УРМ должна охватывать пространство не менее ограниченного следующими поверхностями (рисунки Ж.4 и Ж.5):

а) в горизонтальной плоскости - в секторе, начинающемся от фазового центра угломестной антенны, угол которого не менее угла сектора пропорционального наведения, обеспечиваемого наземным оборудованием азимута захода на посадку на границе зоны действия в продольном направлении;

б) в продольном направлении - от угломестной антенны в направлении захода на посадку на 37 км от порога ВПП;

в) в вертикальной плоскости - между:

1) нижней конической поверхностью, начинающейся от фазового центра угломестной антенны и простирающейся вверх до границы зоны действия в продольном направлении (600 м над горизонтальной плоскостью, проходящей через фазовый центр антенны) и

2) верхней конической поверхностью, начинающейся от фазового центра антенны УРМ и имеющей угол наклона 7,5° относительно горизонтали и простирающейся вверх до высоты 600 м.

Примечание - Если физические характеристики зоны захода на посадку не соответствуют требованиям 5.3.2, перечисления а, б, в1), то обеспечивать наведение ниже линии прямой видимости необходимости нет.

В тех случаях, когда это обусловлено эксплуатационными требованиями, наземное оборудование захода на посадку по углу места должно обеспечивать пропорциональное наведение до углов, превышающих 7,5° относительно горизонтали.

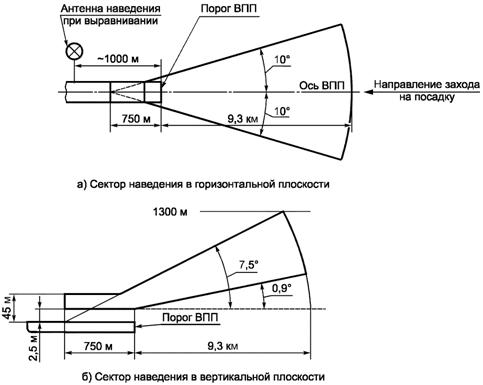

5.3.2.1 Зона действия УРМ при выравнивании (зона пропорционального наведения) должна охватывать сигналами, уровень которых в пределах и на границах зоны указан в таблице 4, пространство, ограниченное следующими поверхностями (рисунок Ж.6):

а) в горизонтальной плоскости - в пределах сектора ± 10° относительно продолжения осевой линии ВПП, начинающегося в точке начала отсчета системы МЛС;

б) в продольном направлении - на расстоянии 75 м от точки начала отсчета системы МЛС в направлении порога ВПП до дальней границы зоны действия, указанной в 5.3.2, перечисление б;

в) в вертикальной плоскости - между верхней поверхностью, указанной в 5.3.2, перечисление в2), и наивысшей из следующих поверхностей:

1) поверхностью на высоте 2,5 м над ВПП, являющейся геометрическим местом точек;

2) поверхностью, начинающейся в точке начала отсчета системы МЛС и простирающейся вверх до границы зоны действия в продольном направлении, не превышающей высоту поверхности, указанной в 5.3.2, перечисление в1).

5.3.3 Конструкция и схема контроля устройства наведения по углу места при заходе на посадку и углу места при выравнивании должны прекращать излучение сигналов устройства в случае, если в течение более 1 с:

- погрешность следования по траектории превышает указанную в 5.1.28 и 5.1.29 за счет увеличения погрешности положения усредненной глиссады, вызванной наземным оборудованием;

- уровни сигналов меньше указанных в 5.1.30;

- имеется более одной ошибки в сигналах основных данных и преамбулы;

- нарушаются требования 5.1.10 в отношении точности размещения во времени элементов сигнала наведения по углу места при выравнивании и заходе на посадку;

- нарушаются требования 5.1.7 и 5.1.8 в отношении передачи на одной частоте без взаимных помех сигналов различного оборудования системы посадки.

5.3.3.1 Конструкция и схема устройства контроля должны предусматривать прекращение излучения сигналов наведения и подачу сигнала аварии в соответствующие пункты управления в случае отказа системы контроля.

5.3.3.2 Суммарное время, в течение которого излучается ошибочная информация в каналах наведения по углу места, и время отсутствия сигналов наведения не должно превышать 1 с. В течение этого времени должны быть приняты все возможные меры по восстановлению исправной работы оборудования. Если это не удается до истечения 1 с, то оборудование наведения должно отключаться и излучение должно возобновляться не ранее чем через 20 с.

5.3.4 Погрешность наземного устройства наведения по углу места при заходе на посадку или выравнивании, вносимая в погрешность положения усредненной глиссады системы (составляющая ПСТ), не должна превышать ± 0,3 м в опорной точке захода на посадку.

Погрешность наземного устройства наведения по углу места при заходе на посадку или выравнивании, вносимая в погрешность ШСУ в отсутствие переотражений, не должна превышать ± 0,15 м в опорной точке захода на посадку при доверительной вероятности Р = 95 %.

5.3.5 Антенна наведения по углу места при заходе на посадку должна устанавливаться так, чтобы минимальная глиссада проходила через опорную точку захода на посадку.

5.3.5.1 Угол наклона минимальной глиссады не должен быть более 3°, за исключением тех случаев, когда это не обеспечивает безопасного пролета препятствий.

5.3.5.2 Если одну и ту же ВПП обслуживают системы МЛС и ИЛС, то глиссада ИЛС и минимальная глиссада МЛС не должны в опорной точке различаться более чем на 1 м.

5.3.5.3 Антенна наведения по углу места для выравнивания должна быть установлена на расстоянии около 1000 м от порога ВПП в сторону ее конца.

5.3.5.4 Ширина сканирующего луча наземных устройств наведения по углу места, измеренная по уровню сигнала минус 3 дБ, не должна превышать 2,5°; точки огибающей сканирующего луча по уровню сигнала минус 10 дБ должны быть смещены от центра луча в пределах от 0,7 до 0,9 ширины луча, определенной по уровню сигнала минус 3 дБ.

5.4 Основные параметры наземного ретранслятора дальномера

5.4.1 Нестабильность частоты передатчика должна быть не более ± 0,002 %.

5.4.2 Параметры ответного импульса НРД должны соответствовать следующим значениям:

а) время нарастания импульса, измеренное в пределах от 0,1 до 0,9 амплитуды, не должно превышать 3 мкс;

б) частичное время нарастания импульса, т.е. нарастание, измеренное в пределах от 0,05 до 0,30 амплитуды, должно быть (0,25 ± 0,05) мкс.

Для режима КЭП и класса точности 1 крутизна импульса в пределах частичного времени нарастания должна изменяться не более чем на ± 20 %. Для класса точности 2 крутизна импульса в пределах частичного времени нарастания должна изменяться не более чем на ± 10 %;

в) длительность импульса, измеренная на уровне 0,5 амплитуды, должна лежать в пределах (3,5 ± 0,5) мкс;

г) время среза импульса, измеренное в пределах от 0,90 до 0,10 амплитуды, должно быть не более 3,5 мкс;

д) в пределах длительности импульса, измеренной на уровне 0,95 амплитуды, его мгновенное значение должно быть не менее 0,95 амплитуды;

ж) спектр импульсно-модулированного сигнала НРД должен быть таким, чтобы в полосе частот 0,5 МГц с центральной частотой, смещенной на 0,8 МГц выше и ниже номинальной частоты излучения (в обоих случаях), эффективная излучаемая мощность в пределах длительности импульса не превышала 200 мВт, а мощность сигнала НРД в полосе частот 0,5 МГц с центральной частотой, смещенной на 2 МГц выше и ниже номинальной частоты излучения, в обоих случаях не превышала 2 мВт. Любой лепесток спектра, находящийся ближе, чем соседний к номинальной частоте излучения, должен иметь большую амплитуду излучения.

Примечания

1 Пределы длительности импульса по 5.4.2, перечисление д, представляют собой время от начала импульса до его окончания. Начало и окончание импульса измеряют на уровне 5 % его амплитуды.

2 Мощность в полосе частот, указанной в 5.4.2, перечисление ж, является средней мощностью за время передачи импульса. Средняя мощность в данной полосе частот представляет собой энергию в данной полосе частот, разделенную на время длительности импульса, указанное в примечании 1.

5.4.3 НРД должен обеспечивать плотность потока мощности у антенны бортового запросчика, не менее:

- минус 89 дБ·Вт/м2 - от точки установки антенны НРД и до конца зоны наведения системы МЛС (расстояние более 13 км);

- минус 75 дБ·Вт/м2 - в зоне наведения системы МЛС на расстоянии менее 13 км от точки установки антенны НРД;

- минус 70 дБ·Вт/м2 - в опорной точке системы МЛС захода на посадку;

- минус 79 дБ·Вт/м2 - на высоте 2,5 м над точкой начала отсчета системы МЛС или над наиболее удаленной точкой оси ВПП, находящейся в пределах прямой видимости от антенны НРД.

5.4.4 НРД должен обеспечивать эффективность получения ответного сигнала не менее 70 % при плотности потока мощности запросного сигнала минус 86 дБ·Вт/м2 в режиме НЭП и эффективность ответного сигнала не менее 80 % при плотности потока мощности запросного сигнала минус 75 дБ·Вт/м2 в режиме КЭП.

5.4.5 НРД должен сохранять работоспособность при увеличении плотностей потоков мощности, указанных в 5.6.3, до минус 22 дБ·Вт/м2.

5.4.6 НРД при ретрансляции сигналов бортовых запросчиков не должен вносить дополнительную погрешность в измерение дальности, превышающую: ± 15 м - для погрешности ПСТ и ± 10 м - для погрешности ШСУ в режиме НЭП, а также ± 5 м - для погрешности ПСТ и ± 5 м - для погрешности ШСУ в режиме КЭП для класса точности 2, и, соответственно, ± 10 и ± 8 м - для класса точности 1.

5.4.7 Место установки определяется длиной и профилем ВПП, а также характером местности, при этом антенна НРД должна располагаться как можно ближе к антенне АРМ.

5.4.8 Задержки по времени сигналов НРД приведены в таблице Б.14.

5.4.9 Контрольная система НРД должна отключать излучение НРД в случае, если в течение более 1 с:

- значение ПСТ, создаваемое НРД, превышает значения, указанные в 5.4.6. Если предел ПСТ в режиме КЭП нарушается, но сохраняется предел в режиме НЭП, то режим НЭП сохраняется;

- эффективная излучаемая мощность НРД оказывается менее необходимой для обеспечения норм, указанных в 5.4.3;

- на 3 дБ или более уменьшается чувствительность приемника, необходимая для удовлетворения норм, оговоренных в 5.4.4 (если это не вызвано работой схемы АРУ приемника);

- интервал между 1-м и 2-м импульсами пары ответа НРД отличается на 1 мкс или более.

5.4.9.1 Ошибочная информация НРД не должна передаваться в течение более 1 с. Если за 1 с не удается восстановить исправную работу НРД, то возобновление исправного излучения разрешается не ранее чем через 20 с.

5.4.9.2 НРД не должен запускаться для целей контроля более 120 раз в секунду.

5.4.9.3 Отказ системы контроля должен автоматически приводить к прекращению излучения НРД и препятствовать возобновлению излучения в течение 20 с.

5.4.10 НРД при необходимости выдает сигнал опознавания одним из следующих способов:

а) независимое опознавание - в случае отдельной работы НРД/П или НРД/Н;

б) взаимодействующее опознавание - в случае совместной работы НРД/Н или НРД/П с навигационным или посадочным оборудованием.

5.4.10.1 Оба способа опознавания используют сигналы, которые состоят из передаваемой в течение определенного периода времени серии спаренных импульсов частотой повторения 1350 импульсных пар в секунду, временно заменяющих все ответные импульсы, которые передавались бы в этот временной интервал. Эти импульсы имеют характеристики, аналогичные характеристикам других ответных сигналов.

5.4.10.2 Сигнал независимого опознавания имеет следующие характеристики:

а) опознавательный сигнал состоит из передаваемых радиомаячным кодом в виде точек и тире (международный код Морзе) опознавательных импульсов с периодичностью не менее одного раза каждые 40 с со скоростью не менее 6 слов в минуту;

б) характеристики опознавательного кода и скорость передачи букв НРД должны быть такими, чтобы максимальная полная длительность включения не превышала 5 с на группу опознавательного кода. Длительность точек составляет от 0,1 до 0,16 с. Длительность тире в три раза больше длительности точек. Пауза между точками и (или) тире равна длительности одной точки ± 10 %. Пауза между буквами или цифрами составляет не менее длительности трех точек. Весь период передачи группы опознавательного кода не превышает 10 с.

5.4.10.3 Сигнал взаимодействующего опознавания имеет следующие характеристики:

а) при работе НРД совместно с навигационным или угломерным оборудованием системы МЛС сигнал опознавания передается в виде тире и точек, как указано в 5.4.10.1, и синхронизируется с опознавательным кодом навигационного или угломерного оборудования системы МЛС;

б) каждый 40-секундный интервал разделяется на 4 и более равных периода, причем сигнал опознавания НРД передается в течение только одного периода, а опознавательный сигнал навигационного и угломерного оборудования системы МЛС - в течение остальных периодов;

в) для НРД, взаимодействующего с угломерным оборудованием системы МЛС, опознавательный сигнал представляет собой последние три буквы опознавательного кода угломерного оборудования системы МЛС;

г) когда НРД работает совместно с ИЛС и (или) угломерным оборудованием МЛС, он является единым источником синхронизации для всех средств.

5.5 Основные параметры бортового угломерного приемника

5.5.1 Бортовой угломерный приемник должен обеспечивать декодирование сигналов наведения по азимуту, углу места, основных и вспомогательных данных.

5.5.2 Если плотности потоков мощности сигналов преамбулы и сканирующего луча равны значению, указанному в таблице 4, бортовое угломерное устройство должно декодировать угловые сигналы и данные, а погрешность ШСУ в любом декодированном угловом сигнале не должна превышать ± 0,2°.

5.5.2.1 Если уровень принимаемого сигнала велик настолько, что влияние собственных шумов незначительно, то погрешность наведения, вызванная бортовым угломерным устройством для любого декодируемого угла, не должна превышать ± 0,017° - для погрешности ПСТ, ± 0,015° - для погрешности ШСУ по азимуту и ± 0,01° - для погрешности ШСУ по углу места.

5.5.3 Для обеспечения допустимой погрешности наведения на высоте 2,5 м над ВПП погрешность ШСУ бортового устройства должна быть меньше 0,04° при плотности потока мощности согласно 5.1.30.1 для высоты 2,5 м.

5.5.4 При значении плотности потока мощности любого излучаемого сигнала в диапазоне от номинального значения, указанного в таблице 4, до максимального значения (минус 14,5 дБ·Вт/м2) бортовой угломерный приемник должен декодировать сигналы, а погрешность определения углов, вызванная бортовым оборудованием, должна соответствовать требованиям 5.5.2.1.

5.5.4.1 Погрешность определения угла, вызванная бортовым угломерным приемником, не должна превышать пределов, указанных в 5.5.2.1, если значения плотности потока мощности отдельных функций различаются в пределах динамического диапазона, указанного в 5.5.4.

5.5.5 Выходные фильтры нижних частот бортового угломерного приемника при входных синусоидальных сигналах не должны вызывать по выходу угловых данных изменения амплитуды и фазы выходного сигнала более чем на 20 % по сравнению с теми же изменениями, которые дает однополюсный фильтр нижних частот с частотой среза 10 рад/с.

5.5.6 Бортовой угломерный приемник должен соответствовать требованиям, изложенным в 5.5.1 - 5.5.4, при воздействии сигнала на частоте смежного канала, который превышает принимаемый сигнал на 25 дБ.

5.6 Основные параметры бортового запросчика радиодальномера

5.6.1 Отклонение частоты передатчика запросчика от номинальной должно быть не более ± 100 кГц.

5.6.2 Параметры запросного импульса передатчика:

- длительность фронта должна быть не более 1,6 мкс;

- время нарастания импульса в пределах от 0,05 до 0,30 его амплитуды должно составлять (0,25 ± 0,05) мкс;

- отклонение закона нарастания импульса от линейного на участке времени нарастания импульса в пределах от 0,05 до 0,30 его амплитуды не должно превышать ± 20 % для класса точности 1 и ± 10 % - для класса точности 2;

- длительность импульса на уровне 0,5 амплитуды должна быть (3,5 ± 0,5) мкс;

- длительность среза импульса не должна превышать 3,5 мкс.

5.6.3 Мощность передатчика запросчика, диаграммы направленности бортовой антенны, потери в соединительных кабелях вместе должны обеспечивать у антенны НРД плотность потока мощности более минус 86 дБ·Вт/м2 в режиме НЭП и более минус 75 дБ·Вт/м2 в режиме КЭП при всех погодных условиях, допустимых для работы МЛС.

5.6.4 Чувствительность приемника запросчика, бортовая антенна и соединительные кабели вместе при любых погодных условиях, допускаемых для работы системы МЛС, и при плотности потока мощности, создаваемой НРД согласно 5.4.3, должны обеспечивать определение дальности с погрешностью, оговоренной в 5.6.6.

5.6.5 Запросчик должен сохранять работоспособность при возрастании плотности потока мощности от указанной в 5.4.3 до минус 18 дБ·Вт/м2.

5.6.6 Запросчик не должен вносить дополнительную погрешность в измерение дальности, превышающую ± 30 м - для погрешности ПСТ и ± 15 м - для погрешности ШСУ в режиме посадки НЭП; ± 15 м - для погрешности ПСТ и ± 10 м - для погрешности ШСУ в режиме КЭП в случае класса точности 1; ± 7 м - для погрешности ПСТ и ± 7 м - для погрешности ШСУ в режиме посадки КЭП в случае класса точности 2. Доверительная вероятность указанных погрешностей Р = 95 %.

5.7 Основные параметры контрольно-проверочной аппаратуры

5.7.1 Имитатор угломерных сигналов должен обеспечивать имитацию сигналов:

- наведения по азимуту захода на посадку;

- наведения по азимуту ухода на второй круг;

- наведения по углу места захода на посадку;

- наведения по углу места при выравнивании;

- слов основных и вспомогательных данных.

5.7.1.1 Рабочий диапазон частот имитатора должен соответствовать частотам, указанным в таблице Б.1.

Число рабочих каналов - 200.

Относительная частотная погрешность сигнала имитатора должна быть не более ± 0,4·10-6. Должна быть предусмотрена возможность изменения частоты на ± 12 кГц относительно номинального значения.

Кратковременная стабильность частоты излучения должна соответствовать указанной в 5.1.4.

5.7.1.2 Уровень выходного сигнала по несущей частоте должен устанавливаться с погрешностью менее ± 1 дБ в точке минус 40 дБ/Вт. Погрешность изменения уровня от минус 40 до минус 140 дБ/Вт не должна превышать ± 2 дБ.

5.7.1.3 Диапазон имитируемых углов сканирования устройств наведения должен быть:

- по азимуту захода на посадку - ± 62° (при частоте обновления сигналов (13,0 ± 0,5) Гц);

- по азимуту ухода на второй круг - ± 42° при частоте обновления сигналов (6,50 ± 0,25) Гц и по азимуту захода на посадку при частоте обновления сигналов (39,0 ± 1,5) Гц;

- по углу места захода на посадку - от минус 1,5° до плюс 29,5° при частоте обновления сигналов (39,0 ± 1,5) Гц;

- по углу места при выравнивании - от минус 2°до плюс 10° при частоте обновления сигналов (39,0 ± 1,5) Гц.

Основная погрешность имитации углов должна быть не более ± 0,004°, дополнительная погрешность - ± 0,002°.

5.7.1.4 Способ кодирования слов данных по высокой частоте - дифференциальная фазовая манипуляция несущей частоты от 0° к 180° и наоборот. Основная погрешность манипуляции должна быть не более ± 6°, дополнительная погрешность - не более ± 4°.

5.7.1.5 Перечисленные в 5.7.1 сигналы должны соответствовать параметрам, приведенным в 5.1.9, 5.1.0 - 5.1.19.3, 5.1.20 - 5.1.22, 5.2.2, 5.2.4.4, 5.2.5, 5.2.9, 5.2.9.1, 5.2.10 и таблицах Б.2 - Б.8, Б.10, Б.11.

5.7.2 ПАЛ должна обеспечивать проверку параметров устройств системы на любом из 200 частотных каналов в диапазоне частот от 5031,0 до 5090,7 МГц.

5.7.2.1 Чувствительность приемника с штатной узконаправленной антенной устройства проверки параметров системы при соотношении сигнал/шум, равном десяти по напряжению, должна быть не более минус 90 дБ·Вт/м2.

5.7.2.2 Основная погрешность измерения углов ПСТ аппаратурой проверки угловых параметров радиомаяков на малых высотах не должна быть более 0,01° при плотности потока мощности от минус 90 до минус 5 дБ·Вт/м2, вероятности 90 % и разнице уровней сигналов азимутальных и угломестных радиомаяков 75 дБ, а также при уровне одного из сигналов согласно 5.1.30.1.

5.7.2.3 В остальном аппаратура проверки параметров системы на малых высотах должна соответствовать нормативной документации на конкретную аппаратуру.

5.7.3 Имитатор сигналов НРД должен создавать на частотах, соответствующих несущим частотам НРД, следующие сигналы:

- ответный сигнал дальности;

- сигнал ХИП;

- сигнал опознавания;

- эхосигнал.

Должна быть предусмотрена возможность отключения каждого из имитируемых сигналов.

5.7.3.1 Имитатор должен создавать сигналы НРД с регулируемой мощностью от минус 125 до минус 40 дБ/Вт. Уровень выходного сигнала должен устанавливаться с погрешностью менее ± 1 дБ в точке минус 40 дБ/Вт. Погрешность установки уровня выходного сигнала при его изменении от минус 40 до минус 125 дБ/Вт не должна превышать ± 3 дБ.

5.7.3.2 Имитатор должен измерять выходную импульсную мощность запросчика в диапазоне от 100 до 3000 Вт или обеспечивать возможность измерения этой мощности при подключении к имитатору внешнего прибора, при этом тракт подключения имитатора не должен вносить погрешность измерения мощности, превышающую ± 1 дБ.

5.7.3.3 Имитатор должен обеспечивать имитацию эхосигналов с фиксированной фазой по отношению к ответному сигналу дальности.

5.7.3.4 Должна обеспечиваться имитация задания дальности от 0 до 500 км. Дискретность задания дальности в интервале от 0 до 5 км должна составлять не более 10 м, а в интервале от 5 до 500 км - не более 19 м.

Примечание - Скорость света считают равной 299700 км/с.

5.7.3.5 Погрешность задания дальности на удалении 5 км не должна превышать ± 5,0 м.

5.7.3.6 Управление угломерными и дальномерными имитаторами должно осуществляться как автономно, так и от внешних управляющих устройств по ГОСТ 26.003.

6 Методы измерений

6.1 Общие положения

6.1.1 Тип и класс точности средств измерений общего применения, используемых при испытаниях системы МЛС, определяют по перечням на конкретные типы оборудования системы МЛС, согласованным с заказчиком.

6.1.2 Проверку основных параметров системы МЛС и устройств, указанных в разделе 5, осуществляют путем наземных и летных измерений.

6.1.3 Измерения проводят с использованием средств измерений общего применения, специальных средств измерений (имитатора угломерных сигналов, имитатора сигналов НРД и аппаратуры для проверки ПАЛ, аппаратуры встроенного контроля, входящей в состав наземного и бортового оборудования, самолета-лаборатории для облета системы и средств траекторных измерений).

6.1.4 Отдельные устройства и система МЛС в целом должны соответствовать нормам, указанным в НД на них, и настоящему стандарту.

6.2 Порядок проведения измерений

6.2.1 Основные параметры, указанные в 5.1.1 - 5.1.4, 5.1.7 - 5.1.12, 5.1.14 - 5.1.15, 5.1.17, 5.1.18 - 5.1.20.2, 5.1.20.4, 5.1.21, 5.1.22, 5.1.22.1, 5.1.24, 5.1.26, 5.1.26.1, 5.1.30, 5.1.30.1, 5.1.30.2, 5.1.33 - 5.2.3, 5.2.4.2, 5.2.6 - 5.2.13, 5.3.3 - 5.3.5.4, 5.4.1 - 5.4.10.3, 5.5.2 - 5.5.4, 5.6.1, 5.6.2, 5.6.5 - 5.7.3.6, проверяют наземными измерениями по методикам технических условий и инструкции по эксплуатации на конкретную систему МЛС.

6.2.2 Основные параметры, указанные в 5.1.5, 5.1.6, 5.1.13, 5.1.19.3, 5.1.20, 5.1.20.3, 5.1.22, 5.1.22,1, 5.1.26 - 5.1.30, 5.1.31, 5.1.32, 5.2.3.1 - 5.2.4.1, 5.2.4.3 - 5.2.5.2, 5.3.1 - 5.3.2.1, 5.4.3, 5.6.3, 5.6.4, проверяют летными испытаниями, которые проводят с использованием средств траекторных измерений и самолета-лаборатории с бортовой аппаратурой системы МЛС, к которой подключены дополнительные фильтры для выделения из сигнала составляющих погрешностей ПСТ, ШСТ и ШСУ, указанных в таблице 3. Параметры фильтров приведены в приложении Д.

6.3 Специализированные измерительные устройства

6.3.1 Самолет-лаборатория должен иметь аппаратуру регистрации (записи) выходных сигналов системы, индикаторы для визуального контроля этих сигналов, средства связи с наземными радиомаяками и средства траекторных измерений. Состав и характеристики оборудования самолета-лаборатории должны соответствовать НД на конкретный самолет-лабораторию.

6.3.2 Проверку по 6.2.2 проводят с использованием средств траекторных измерений, которые определяют положение самолета-лаборатории при выполнении полетов в пределах зоны наведения системы с погрешностью, меньшей, чем погрешность системы МЛС, примерно в 3 раза.

6.3.3 Летные измерения проводят по методикам, приведенным в инструкциях по эксплуатации конкретных устройств и летным испытаниям системы МЛС. Рекомендации по обработке данных летных измерений с целью оценки точностных характеристик системы приведены в приложении Е.

ПРИЛОЖЕНИЕ А

(справочное)

Соответствие сокращений на русском языке английским аналогам
по ИКАО (
ICAO)

YOR - ВОР - всенаправленный радиомаяк, работающий в диапазоне сверхвысоких частот;

DPSK - ДФМС - дифференциальная фазовая манипуляция сигналов;

ILS - ИЛС - система инструментальной посадки метрового диапазона волн;

FA - КЭП - конечный этап захода на посадку;

MLS - МЛС - радиомаячная система инструментального захода ЛА на посадку сантиметрового диапазона волн;

IA - НЭП - начальный этап захода на посадку;

PFE - ПСТ - погрешность следования по траектории;

OCI - СИПВЗН - сигналы индикации о пребывании вне зоны наведения;

PFN - ШСТ - шумы следования по траектории;

CMN - ШСУ - шумы системы управления.

ПРИЛОЖЕНИЕ Б

(обязательное)

Размещение во времени элементов угломерных сигналов,
содержание слов основных и вспомогательных данных, спаривание каналов угломерных
и дальномерных устройств

Таблица Б.1 - Спаривание каналов ДМЕ с угломерными каналами МЛС

Спаривание каналов

Параметры ДМЕ

Запрос

Ответ

Номер канала ДМЕ

Частота ВОР, МГц

Частота угломерного МЛС, МГц

Номер канала МЛС

Частота, МГц

Импульсные коды, мкс

Частота, МГц

Импульсный код, мкс

НРД/Н

Режим НРД/П

НЭП

КЭП

1X*

-

-

-

1025

12

-

-

962

12

1Y**

-

-

-

1025

36

-

-

1088

30

*

-

-

-

1026

12

-

-

963

12

2Y**

-

-

-

1026

36

-

-

1089

30

*

-

-

-

1027

12

-

-

964

12

3Y**

-

-

-

1027

36

-

-

1090

30

*

-

-

-

1028

12

-

-

965

12

4Y**

-

-

-

1028

36

-

-

1091

30

*

-

-

-

1029

12

-

-

966

12

5Y**

-

-

-

1029

36

-

-

1092

30

*

-

-

-

1030

12

-

-

967

12

6Y**

-

-

-

1030

36

-

-

1093

30

*

-

-

-

1031

12

-

-

968

12

7Y**

-

-

-

1031

36

-

-

1094

30

*

-

-

-

1032

12

-

-

969

12

8Y**

-

-

-

1032

36

-

-

1095

30

*

-

-

-

1033

12

-

-

970

12

9Y**

-

-

-

1033

36

-

-

1096

30

10Х*

-

-

-

1034

12

-

-

971

12

10Y**

-

-

-

1034

36

-

-

1097

30

11Х*

-

-

-

1035

12

-

-

972

12

11Y**

-

-

-

1035

36

-

-

1098

30

12Х*

-

-

-

1036

12

-

-

973

12

12Y**

-

-

-

1036

36

-

-

1099

30

13Х*

-

-

-

1037

12

-

-

974

12

13Y**

-

-

-

1037

36

-

-

1100

30

14Х*

-

-

-

1038

12

-

-

975

12

14Y**

-

-

-

1038

36

-

-

1101

30

15Х*

-

-

-

1039

12

-

-

976

12

15Y**

-

-

-

1039

36

-

-

1102

30

16Х*

-

-

-

1040

12

-

-

977

12

16Y**

-

-

-

1040

36

-

-

1103

30

17Х***

108,00

-

-

1041

12

-

-

978

12

17Y

108,05

5043,0

540

1041

36

36

42

1104

30

17Z

-

5043,3

541

1041

-

21

27

1104

15

18Х

108,10

5031,0

500

1042

12

12

18

979

12

18W

-

5031,3

501

1042

-

24

30

979

24

18Y

108,15

5043,6

542

1042

36

36

42

1105

30

18Z

-

5043,9

543

1042

-

21

27

1105

15

19Х

108,20

-

-

1043

12

-

-

980

12

19Y

108,25

5044,2

544

1043

36

36

42

1106

30

19Z

-

5044,5

545

1043

-

21

27

1106

15

20Х

108,30

5031,6

502

1044

12

12

18

981

12

20W

-

5031,9

503

1044

-

24

30

981

24

20Y

108,35

5044,8

546

1044

36

36

42

1107

30

20Z

-

5045,1

547

1044

-

21

27

1107

15

21Х

108,40

-

-

1045

12

-

-

981

12

21Y

108,45

5045,4

548

1045

36

36

42

1108

30

21Z

-

5045,7

549

1045

-

21

27

1108

15

22Х

108,50

5032,2

504

1046

12

12

18

983

12

22W

-

5032,5

505

1046

-

24

30

983

24

22Y

108,55

5046,0

550

1046

36

36

42

1109

30

22Z

-

5046,3

551

1046

-

21

27

1109

15

23Х

108,60

-

-

1047

12

-

-

984

12

23Y

108,65

5046,6

552

1047

36

36

42

1110

30

23Z

-

5046,9

553

1047

-

21

27

1110

15

24Х

108,70

5032,8

506

1048

12

12

18

985

12

24W

-

5033,1

507

1048

-

24

30

985

24

24Y

108,75

5047,2

554

1048

36

36

42

1111

30

24Z

-

5047,5

555

1048

-

21

27

1111

15

25Х

108,80

-

-

1049

12

-

-

986

12

25Y

108,85

5047,8

556

1049

36

36

42

1112

30

25Z

-

5048,1

557

1049

-

21

27

1112

15

26Х

108,90

5033,4

508

1050

12

12

18

987

12

26W

-

5033,7

509

1050

-

24

30

987

24

26Y

108,95

5048,4

558

1050

36

36

42

1113

30

26Z

-

5048,7

559

1050

-

21

27

1113

15

27Х

109,00

-

-

1051

12

-

-

988

12

27Y

109,05

5049,0

560

1051

36

36

42

1114

30

27Z

-

5049,3

561

1051

-

21

27

1114

15

28Х

109,10

5034,0

510

1052

12

12

18

989

12

28W

-

5034,3

511

1052

-

24

30

989

24

28Y

109,15

5049,6

562

1052

36

36

42

1115

30

28Z

-

5049,9

563

1052

-

21

27

1115

15

29Х

109,20

-

-

1053

12

-

-

990

12

29Y

109,25

5050,2

564

1053

36

36

42

1116

36

29Z

-

5050,5

565

1053

-

21

27

1116

15

30Х

109,30

5034,6

512

1054

12

12

18

991

12

30W

-

5034,9

513

1054

-

24

30

991

24

30Y

109,35

5050,8

566

1054

36

36

42

1117

30

30Z

-

5051,1

567

1054

-

21

27

1117

15

31Х

109,40

-

-

1055

12

-

-

992

12

31Y

109,45

5051,4

568

1055

36

36

42

1118

30

31Z

-

5051,7

569

1055

-

21

27

1118

15

32Х

109,50

5035,2

514

1056

12

12

18

993

12

32W

-

5035,5

515

1056

-

24

30

993

24

32Y

109,55

5052,0

570

1056

36

36

42

1119

30

32Z

-

5052,3

571

1056

-

21

27

1119

15

33Х

109,60

-

-

1057

12

-

-

994

12

33Y

109,65

5052,6

572

1057

36

36

42

1120

30

33Z

-

5052,9

573

1057

-

21

27

1120

15

34Х

109,70

5035,8

516

1058

12

12

18

995

12

34W

-

5036,1

517

1058

-

24

30

995

24

34Y

109,75

5053,2

574

1058

36

36

42

1121

30

34Z

-

5053,5

575

1058

-

21

27

1121

15

35Х

109,80

-

-

1059

12

-

-

996

12

35Y

109,85

5053,8

576

1059

36

36

42

1122

30

35Z

-

5054,1

577

1059

-

21

27

1122

15

36Х

109,90

5036,4

518

1060

12

12

18

997

12

36W

-

5036,7

519

1060

-

24

30

997

24

36Y

109,95

5054,4

578

1060

36

36

42

1123

30

36Z

-

5054,7

579

1060

-

21

27

1123

15

37Х

110,00

-

-

1061

12

-

-

998

12

37Y

110,05

5055,0

580

1061

36

36

42

1124

30

37Z

-

5055,3

581

1061

-

21

27

1124

15

38Х

110,10

5037,0

520

1062

12

12

18

999

12

38W

-

5037,3

521

1062

-

24

30

999

24

38Y

110,15

5055,6

582

1062

36

36

42

1125

30

38Z

-

5055,9

583

1062

-

21

27

1125

15

39Х

110,20

-

-

1063

12

-

-

1000

12

39Y

110,25

5056,2

584

1063

36

36

42

1126

30

39Z

-

5056,5

585

1063

-

21

27

1126

15

40Х

110,30

5037,6

522

1064

12

12

18

1001

12

40W

-

5037,9

523

1064

-

24

30

1001

24

40Y

110,35

5056,8

586

1064

36

36

42

1127

30

40Z

-

5057,1

587

1064

-

21

27

1127

15

41Х

110,40

-

-

1065

12

-

-

1002

12

41Y

110,45

5057,4

588

1065

36

36

42

1128

30

41Z

-

5057,7

589

1065

-

21

27

1128

15

42Х

110,50

5038,2

524

1066

12

12

18

1003

12

42W

-

5038,5

525

1066

-

24

30

1003

24

42Y

110,55

5058,0

590

1066

36

36

42

1129

30

42Z

-

5058,3

591

1066

-

21

27

1129

15

43Х

110,60

-

-

1067

12

-

-

1004

12

43Y

110,65

5058,6

592

1067

36

36

42

1130

30

43Z

-

5058,9

593

1067

-

21

27

1130

15

44Х

110,70

5038,8

526

1068

12

12

18

1005

12

44W

-

5039,1

527

1068

-

24

30

1005

24

44Y

110,75

5059,2

594

1068

36

36

42

1131

30

44Z

-

5059,5

595

1068

-

21

27

1131

15

45Х

110,80

-

-

1069

12

-

-

1006

12

45Y

110,85

5059,8

596

1069

36

36

42

1132

30

45Z

-

5060,1

597

1069

-

21

27

1132

15

46Х

110,90

5039,4

528

1070

12

12

18

1007

12

46W

-

5039,7

529

1070

-

24

30

1007

24

46Y

110,95

5060,4

598

1070

36

36

42

1133

30

46Z

-

5060,7

599

1070

-

21

27

1133

15

47Х

111,00

-

-

1071

12

-

-

1008

12

47Y

111,05

5061,0

600

1071

36

36

42

1134

30

47Z

-

5061,3

601

1071

-

21

27

1134

15

48Х

111,10

5040,0

530

1072

12

12

18

1009

12

48W

-

5040,3

531

1072

-

24

30

1009

24

48Y

111,15

5061,6

602

1072

36

36

42

1135

30

48Z

-

5061,9

603

1072

-

21

27

1136

15

49Х

111,20

-

-

1073

12

-

-

1010

12

49Y

111,25

5062,2

604

1073

36

36

42

1136

30

49Z

-

5062,5

605

1073

-

21

27

1136

15

50Х

111,30

5040,6

532

1074

12

12

18

1011

12

50W

-

5040,9

533

1074

-

24

30

1011

24

50Y

111,35

5062,8

606

1074

36

36

42

1137

30

50Z

-

5063,1

607

1074

-

21

27

1137

15

51Х

111,40

-

-

1075

12

-

-

1012

12

51Y

111,45

5063,4

608

1075

36

36

42

1138

30

51Z

-

5063,7

609

1075

-

21

27

1138

15

52Х

111,50

5041,2

534

1076

12

12

18

1013

12

52W

-

5041,5

535

1076

-

24

30

1013

24

52Y

111,55

5064,0

610

1076

36

36

42

1139

30

52Z

-

5064,3

611

1076

-

21

27

1139

15

53Х

111,60

-

-

1077

12

-

-

1014

12

53Y

111,65

5064,6

612

1077

36

36

42

1140

30

53Z

-

5064,9

612

1077

-

21

27

1140

15

54Х

111,70

5041,8

536

1078

12

12

18

1015

12

54W

-

5042,1

537

1078

-

24

30

1015

24

54Y

111,75

5065,2

614

1078

36

36

42

1141

30

54Z

-

5065,5

615

1078

-

21

27

1141

15

55Х

111,80

-

-

1079

12

-

-

1016

12

55Y

111,85

5065,8

616

1079

36

36

42

1142

30

55Z

-

5066,1

617

1079

-

21

27

1142

15

56Х

111,90

5042,4

538

1080

12

12

18

1017

12

56W

-

5042,7

539

1080

-

24

30

1017

24

56Y

111,95

5066,4

618

1080

36

36

42

1143

30

56Z

-

5066,7

619

1080

-

21

27

1143

15

57Х

112,0

-

-

1081

12

-

-

1018

12

57Y

112,05

-

-

1081

36

-

-

1144

30

58Х

112,10

-

-

1082

12

-

-

1019

12

58Y

112,15

-

-

1082

36

-

-

1145

30

59Х

112,20

-

-

1083

12

-

-

1020

12

59Y

112,25

-

-

1083

36

-

-

1146

30

60Х**

-

-

-

1084

12

-

-

1021

12

60Y**

-

-

-

1084

36

-

-

1147

30

61X**

-

-

-

1085

12

-

-

1022

12

61Y**

-

-

-

1085

36

-

-

1148

30

62Х**

-

-

-

1086

12

-

-

1023

12

62Y**

-

-

-

1086

36

-

-

1149

30

63Х**

-

-

-

1087

12

-

-

1024

12

63Y**

-

-

-

1087

36

-

-

1150

30

64Х**

-

-

-

1088

12

-

-

1151

12

64Y**

-

-

-

1088

36

-

-

1025

30

65Х**

-

-

-

1089

12

-

-

1152

12

65Y**

-

-

-

1089

36

-

-

1026

30

66Х**

-

-

-

1090

12

-

-

1153

12

66Y**

-

-

-

1090

36

-

-

1027

30

67Х**

-

-

-

1091

12

-

-

1154

12

67Y**

-

-

-

1091

36

-

-

1028

30

68Х**

-

-

-

1092

12

-

-

1155

12

68Y**

-

-

-

1092

36

-

-

1029

30

69Х**

-

-

-

1093

12

-

-

1156

12

69Y**

-

-

-

1093

36

-

-

1030

30

70Х

112,30

-

-

1094

12

-

-

1157

12

70Y**

112,35

-

-

1094

36

-

-

1031

30

71Х

112,40

-

-

1095

12

-

-

1158

12

71Y**

112,45

-

-

1095

36

-

-

1032

30

72Х

112,50

-

-

1096

12

-

-

1159

12

72Y**

112,55

-

-

1096

36

-

-

1033

30

73Х

112,60

-

-

1097

12

-

-

1160

12

73Y**

112,65

-

-

1097

36

-

-

1034

30

74Х

112,70

-

-

1098

12

-

-

1161

12

74Y**

112,75

-

-

1098

36

-

-

1035

30

75Х

112,80

-

-

1099

12

-

-

1162

12

75Y**

112,85

-

-

1099

36

-

-

1036

30

76Х

112,90

-

-

1100

12

-

-

1163

12

76Y**

112,95

-

-

1100

36

-

-

1037

30

77Х

113,00

-

-

1101

12

-

-

1164

12

77Y**

113,05

-

-

1101

36

-

-

1038

30

78Х

113,10

-

-

1102

12

-

-

1165

12

78Y**

113,15

-

-

1102

36

-

-

1039

30

79Х

113,20

-

-

1103

12

-

-

1166

12

79Y**

113,25

-

-

1103

36

-

-

1040

30

80Х

113,30

-

-

1104

12

-

-

1167

12

80Y

113,35

5067,0

620

1104

36

36

42

1041

30

80Z

-

5067,3

621

1104

-

21

27

1041

15

81Х

113,40

-

-

1105

12

-

-

1168

12

81Y

113,45

5067,6

622

1105

36

36

42

1042

30

81Z

-

5067,9

623

1105

-

21

27

1042

15

82Х

113,50

-

-

1106

12

-

-

1169

12

82Y

113,55

5068,2

624

1106

36

36

42

1043

30

82Z

-

5068,5

625

1106

-

21

27

1043

15

83Х

113,60

-

-

1107

12

-

-

1170

12

83Y

113,65

5068,8

626

1107

36

36

42

1044

30

83Z

-

5069,1

627

1107

-

21

27

1044

15

84Х

113,70

-

-

1108

12

-

-

1171

12

84Y

113,75

5069,4

628

1108

36

36

42

1045

30

84Z

-

5069,7

629

1108

-

21

27

1045

15

85Х

113,80

-

-

1109

12

-

-

1172

12

85Y

113,85

5070,0

630

1109

36

36

42

1046

30

85Z

-

5070,3

631

1109

-

21

27

1046

15

86Х

113,90

-

-

1110

12

-

-

1173

12

86Y

113,95

5070,6

632

1110

36

36

42

1047

30

86Z

-

5070,9

633

1110

-

21

27

1047

15

87Х

114,0

-

-

1111

12

-

-

1171

12

87Y

114,05

5071,2

634

1111

36

36

42

1048

30

87Z

-

5071,5

635

1111

-

21

27

1048

15

88Х

114,10

-

-

1112

12

-

-

1175

12

88Y

114,15

5071,8

636

1112

36

36

42

1049

30

88Z

-

5072,1

637

1112

-

21

27

1049

15

89Х

114,20

-

-

1113

12

-

-

1176

12

89Y

114,25

5072,4

638

1113

36

36

42

1050

30

89Z

-

5072,7

639

1113

-

21

27

1050

15

90Х

114,30

-

-

1114

12

-

-

1177

12

90Y

114,35

5073,0

640

1114

36

36

42

1051

30

90Z

-

5073,3

641

1114

-

21

27

1051

15

91Х

114,40

-

-

1115

12

-

-

1178

12

91Y

114,45

5073,6

642

1115

36

36

42

1052

30

91Z

-

5073,9

643

1115

-

21

27

1052

15

92Х

114,50

-

-

1116

12

-

-

1179

12

92Y

114,55

5074,2

644

1116

36

36

42

1053

30

92Z

-

5074,5

645

1116

-

21

27

1053

15

93Х

114,60

-

-

1117

12

-

-

1180

12

93Y

114,65

5074,8

646

1117

36

36

42

1054

30

93Z

-

5075,1

647

1117

-

21

27

1054

15

94Х

114,70

-

-

1118

12

-

-

1181

12

94Y

114,75

5075,4

648

1118

36

36

42

1055

30

94Z

-

5075,7

649

1118

-

21

27

1055

15

95Х

114,80

-

-

1119

12

-

-

1182

12

95Y

114,85

5076,0

650

1119

36

36

42

1056

30

95Z

-

5076,3

651

1119

-

21

27

1056

15

96Х

114,90

-

-

1120

12

-

-

1183

12

96Y

114,95

5076,6

652

1120

36

36

42

1057

30

96Z

-

5076,9

653

1120

-

21

27

1057

15

97Х

115,0

-

-

1121

12

-

-

1184

12

97Y

115,15

5077,2

654

1121

36

36

42

1058

30

97Z

-

5077,5

655

1121

-

21

27

1058

15

98Х

115,10

-

-

1122

12

-

-

1185

12

98Y

115,15

5077,8

656

1122

36

36

42

1059

30

98Z

-

5078,1

657

1122

-

21

27

1059

15

99Х

115,20

-

-

1123

12

-

-

1186

12

99Y

115,25

5078,4

658

1123

36

36

42

1060

30

99Z

-

5078,7

659

1123

-

21

27

1060

15

100Х

115,30

-

-

1124

12

-

-

1187

12

100Y

115,35

5079,0

660

1124

36

36

42

1061

30

100Z

-

5079,3

661

1124

-

21

27

1061

15

101Х

115,40

-

-

1125

12

-

-

1188

12

101Y

115,45

5079,6

662

1125

36

36

42

1062

30

101Z

-

5079,9

663

1125

-

21

27

1062

15

102Х

115,50

-

-

1126

12

-

-

1189

12

102Y

115,55

5080,2

664

1126

36

36

42

1063

30

102Z

-

5080,5

665

1126

-

21

27

1063

15

103Х

115,60

-

-

1127

12

-

-

1190

12

103Y

115,65

5080,8

666

1127

36

36

42

1064

30

103Z

-

5081,1

667

1127

-

21

27

1064

15

104Х

115,70

-

-

1128

12

-

-

1191

12

104Y

115,75

5081,4

668

1128

36

36

42

1065

30

104Z

-

5081,7

669

1128

-

21

27

1065

15

105Х

115,80

-

-

1129

12

-

-

1192

12

105Y

115,85

5082,0

670

1129

36

36

42

1066

30

105Z

-

5082,3

671

1129

-

21

27

1066

15

106Х

115,90

-

-

1130

12

-

-

1193

12

106Y

115,95

5082,6

672

1130

36

36

42

1067

30

106Z

-

5082,9

673

1130

-

21

27

1067

15

107Х

116,00

-

-

1131

12

-

-

1194

12

107Y

116,05

5083,2

674

1131

36

36

42

1068

30

107Z

-

5083,5

675

1131

-

21

27

1068

15

108Х

116,10

-

-

1132

12

-

-

1195

12

108Y

116,15

5083,8

676

1132

36

36

42

1069

30

108Z

-

5084,1

677

1132

-

21

27

1069

15

109Х

116,20

-

-

1133

12

-

-

1196

12

109Y

116,25

5084,4

678

1133

36

36

42

1070

30

109Z

-

5084,7

679

1133

-

21

27

1070

15

110Х

116,30

-

-

1134

12

-

-

1197

12

110Y

116,35

5085,0

680

1134

36

36

42

1071

30

110Z

-

5085,3

681

1134

-

21

27

1071

15

111Х

116,40

-

-

1135

12

-

-

1198

12

111Y

116,45

5085,6

682

1135

36

36

42

1072

30

111Z

-

5085,9

683

1135

-

21

27

1072

15

112Х

116,50

-

-

1136

12

-

-

1199

12

112Y

116,55

5086,2

684

1136

36

36

42

1073

30

112Z

-

5086,5

685

1136

-

21

27

1073

15

113Х

116,60

-

-

1137

12

-

-

1200

12

113Y

116,65

5086,8

686

1137

36

36

42

1074

30

113Z

-

5087,1

687

1137

-

21

27

1074

15

114Х

116,70

-

-

1138

12

-

-

1201

12

114Y

116,75

5087,4

688

1138

36

36

42

1075

30

114Z

-

5087,7

689

1138

-

21

27

1075

15

115Х

116,80

-

-

1139

12

-

-

1202

12

115Y

116,85

5088,0

690

1139

36

36

42

1076

30

115Z

-

5088,3

691

1139

-

21

27

1076

15

116Х

116,90

-

-

1140

12

-

-

1203

12

116Y

116,95

5088,6

692

1140

36

36

42

1077

30

116Z

-

5088,9

693

1140

-

21

27

1077

15

117Х

117,00

-

-

1141

12

-

-

1204

12

117Y

117,05

5089,2

694

1141

36

36

42

1078

30

117Z

-

5089,5

695

1141

-

21

27

1078

15

118Х

117,10

-

-

1142

12

-

-

1205

12

118Y

117,15

5089,8

696

1142

36

36

42

1079

30

118Z

-

5090,1

697

1142

-

21

27

1079

15

119Х

117,20

-

-

1143

12

-

-

1206

12

119Y

117,25

5090,4

698

1143

36

36

42

1080

30

119Z

-

5090,7

699

1143

-

21

27

1080

15

120Х

117,30

-

-

1144

12

-

-

1207

12

120Y

117,35

-

-

1144

36

-

-

1081

30

121Х

117,40

-

-

1145

12

-

-

1208

12

121Y

117,45

-

-

1145

36

-

-

1082

30

122Х

117,50

-

-

1146

12

-

-

1209

12

122Y

117,55

-

-

1146

36

-

-

1083

30

123Х

117,60

-

-

1147

12

-

-

1210

12

123Y

117,65

-

-

1147

36

-

-

1084

30

124Х

117,70

-

-

1148

12

-

-

1211

12

124Y**

117,75

-

-

1148

36

-

-

1085

30

125Х

117,80

-

-

1149

12

-

-

1212

12

125Y**

117,85

-

-

1149

36

-

-

1086

30

126Х

117,90

-

-

1150

12

-

-

1213

12

126Y**

117,95

-

-

1150

36

-

-

1087

30

* Канал, зарезервированный исключительно для национальных нужд.

** Канал, используемый для национальных нужд только в том случае, если он не используется для защиты системы вторичной радиолокации.

*** Частота 108,0 МГц предусмотрена для системы МЛС. Связанный с ней рабочий канал ДМЕ № 17Х может быть использован для аварийных целей.

Таблица Б.2 - Размещение во времени элементов преамбулы*

Наименование элемента

Номер периода (такта) тактовой частоты** 15625 Гц

Время начала передачи элемента и конца такта, мкс

Несущая частота для синхронизации гетеродина приемника

0

0

Код опорного времени приемника***

I1 = 1

13

832

I2 = 1

14

896

I3 = 1

15

960

I4 = 0

16

1024

I5 = 1

17

1088*4

Код опознавания вида обслуживания*5

I6

18

1152

I7

19

1216

I8

20

1280

I9

21

1344

I10

22

1408

I11

23

1472

I12

24

1536

Конец преамбулы

-

1600

* Для всех видов углового наведения и данных.

** Началу элемента соответствует конец указанного такта.

*** I1 - I12 - номера битов кодов опорного времени и опознавания вида обслуживания.

*4 Опорное время для обработки в приемнике сигналов наведения.

*5 Смысловое значение битов кода (логические 1 и 0) определяется в соответствии с обозначаемым видом обслуживания по таблице Б.11.

Таблица Б.3 - Размещение во времени элементов сигнала наведения по азимуту захода на посадку

Наименование элемента

Номер периода тактовой частоты 15625 Гц

Время начала передачи элемента, мкс

Преамбула

0

0

Код Морзе

25

1600

Выбор антенны

26

1664

Задний сигнал СИПВЗН

32

2048

Левый сигнал СИПВЗН

34

2176

Правый сигнал СИПВЗН

36

2304

Контрольный сигнал «Туда»

38

2432

Сканирование «Туда»*

40

2560

Пауза сканирования

-

8760

Средняя точка сканирования

-

9060

Сканирование «Обратно»

-

9360

Контрольный сигнал «Обратно»

-

15560

Конец излучения

-

15688

Конец защитного интервала

-

15900

* Интервал сканирования обеспечивает максимальное сканирование в пределах ± 62°; фактически начало и окончание сканирования (соответственно «Туда» и «Обратно») определяют выбранным размером сектора пропорционального наведения.

Таблица Б.4 - Размещение во времени элементов сигнала наведения по азимуту захода на посадку с высокой частотой обновления сигналов и по азимуту ухода на второй круг

Наименование элемента

Номер периода тактовой частоты 15625 Гц

Время начала передачи элемента, мкс

Преамбула

0

0

Код Морзе

25

1600

Выбор антенны

26

1664

Задний сигнал СИПВЗН

32

2048

Левый сигнал СИПВЗН

34

2176

Правый сигнал СИПВЗН

36

2304

Контрольный сигнал «Туда»

38

2432

Сканирование «Туда»*

40

2560

Пауза сканирования

-

6760

Средняя точка сканирования

-

7060

Сканирование «Обратно»

-

7360

Контрольный сигнал «Обратно»

-

11560

Конец излучения

-

11688

Конец защитного интервала

-

11900

* Интервал сканирования обеспечивает максимальное сканирование в пределах ± 42°; фактически начало и окончание сканирования (соответственно «Туда» и «Обратно») определяют выбранным размером сектора пропорционального наведения.

Таблица Б.5 - Размещение во времени элементов сигнала наведения по углу места захода на посадку

Наименование элемента

Номер периода тактовой частоты 15625 Гц

Время начала передачи элемента, мкс

Преамбула

0

0

Пауза процессора

25

1600

Сигнал СИПВЗН

27

1728

Сканирование «Туда»*

29

1856

Пауза сканирования

-

3406

Средняя точка сканирования

-

3606

Сканирование «Обратно»

-

3806

Конец излучения

-

5356

Конец защитного интервала

-

5600

* Интервал сканирования обеспечивает максимальное сканирование от минус 1,5° до плюс 29,5°; фактически начало и окончание сканирования (соответственно «Туда» и «Обратно») определяют выбранным размером сектора пропорционального наведения.

Таблица Б.6 - Размещение во времени элементов сигнала наведения по углу места при выравнивании

Наименование элемента

Номер периода тактовой частоты 15625 Гц

Время начала передачи элемента, мкс

Преамбула

0

0

Пауза процессора

25

1600

Сигнал СИПВЗН

27

1728

Сканирование «Туда»*

29

1856

Пауза сканирования

-

3056

Средняя точка сканирования

-

3456

Сканирование «Обратно»

-

3856

Конец излучения

-

5056

Конец защитного интервала

-

5300

* Интервал сканирования обеспечивает максимальное сканирование от минус 2,0° до плюс 10,0°; фактически начало и окончание сканирования (соответственно «Туда» и «Обратно») определяют выбранным размером сектора пропорционального наведения.

Таблица Б.7 - Размещение во времени элементов сигнала основных данных

Наименование элемента

Номер периода тактовой частоты 15625 Гц

Время начала передачи элемента, мкс

Преамбула (биты I1 - I12)

0

0

Передача данных (биты I13 - I30)

25

1600

Передача четности (биты I31 - I32)

43

2752

Конец измерения

45

2880

Конец защитного интервала

-

3100

Таблица Б.8 - Размещение во времени элементов сигналов вспомогательных данных

Наименование элемента

Номер периода тактовой частоты 15625 Гц

Время начала передачи элемента, мкс

Преамбула (биты I1 - I12)

0

0

Передача адреса (биты I13 - I20)

25

1600

Передача данных (биты I21 - I69)

33

2112

Передача четности (биты I70 - I76)

82

5248

Конец измерения

89

5696

Конец защитного интервала

-

5900

Таблица Б.9 - Зависимость излучения видов обслуживания системы МЛС в случае отказа одного из них

Отказавшие виды обслуживания

Виды обслуживания

Наведение по азимуту захода на посадку

Наведение по углу места при заходе на посадку

Наведение при выравнивании

Наведение по азимуту ухода на второй круг

Передача основных данных

Наведение по дальности

Передача вспомогательных данных

Наведение по азимуту захода на посадку

*

*

*

Наведение по углу места при заходе на посадку

*

Наведение при выравнивании

*

Наведение по азимуту ухода на второй круг

*

Передача основных данных

*

Наведение по дальности

*

Передача вспомогательных данных

*

Примечание - Знаком * отмечены виды обслуживания, излучение при которых запрещено.

Таблица Б.10 - Содержание и максимальный интервал между словами основных данных

Номер слова основных данных

Содержание сообщения

Максимальное время между словами, с

Число используемых тактов

Диапазон сообщаемых значений

Цена градации

Номер бита от начала опорного времени

1

Преамбула

12

Примечание 1

I1 - I12

Расстояние от фазового центра антенны радиомаяка наведения по азимуту захода на посадку до порога ВПП

1,0

6

От 0 до 6300 м

100 м

I13 - I18

Граница сектора отрицательных углов пропорционального наведения по азимуту захода на посадку

1,0

5

От 0° до минус 60°. Примечание 2

I19 - I23

Граница сектора положительных углов пропорционального наведения по азимуту захода на посадку

1,0

5

От 0° до 60°. Примечание 2

I24 - I28

Сигнал вида клиренса

1,0

1

Примечание 3

I29

Резерв

1,0

1

Примечание 4

I30

Четность

1,0

2

Примечание 5

I31 - I32

2

Преамбула

12

Примечание 1

I1 - I12

Минимальная глиссада

0,16

7

От 2° до 14,7°

0,1°

I13 - I19

Состояние радиомаяка наведения по азимуту ухода на второй круг

0,16

1

Примечание 6

I20

Состояние НРД

0,16

2

Примечание 7

I21 - I22

Состояние радиомаяка наведения по азимуту захода на посадку

0,16

1

Примечание 6

I23

Состояние радиомаяка наведения по углу места при заходе на посадку

0,16

1

Примечание 6

I24

Резерв

0,16

6

Примечания 4 и 8

I25 - I30

Четность

0,16

2

Примечание 5

I31 - I32

3

Преамбула

12

Примечание 1

I1 - I12

Ширина луча радиомаяка наведения по азимуту захода на посадку

1,0

3

От 0,5° до 4°. Примечание 9

0,5°

I13 - I15

Ширина луча радиомаяка наведения по углу места захода на посадку

1,0

3

От 0,5° до 2,5°. Примечание 9

0,5°

I16 - I18

Расстояние от НРД

1,0

9

От 0 до 6387,5 м

I19 - I27

Резерв

1,0

3

Примечание 4

I28 - I30

Четность

1,0

2

Примечание 5

I31 - I32

4

Преамбула

12

Примечания 1 и 10

I1 - I12

Ориентация радиомаяка наведения по азимуту захода на посадку

1,0

9

От 0° до 359°

I13 - I21

Ориентация радиомаяка наведения по азимуту ухода на второй круг

1,0

9

От 0° до 359°

I22 - I30

Четность

1,0

2

Примечание 5

I31 - I32

5

Преамбула

12

Примечания 1 и 11

I1 - I12

Граница сектора отрицательных углов наведения ЛА по азимуту ухода на второй круг

1,0

5

От 0° до 40°. Примечание 2

I13 - I17

Граница сектора положительных углов наведения ЛА по азимуту ухода на второй круг

1,0

5

От 0° до 40°. Примечание 2

I18 - I22

Ширина луча радиомаяка наведения ЛА по азимуту ухода на второй круг

1,0

3

От 0,5° до 4,0°. Примечание 9

0,5°

I23 - I25

Состояние радиомаяка ухода на второй круг

1,0

1

Примечание 6

I26

Резерв

1,0

4

Примечание 12

I27 - I30

Четность

1,0

2

Примечание 5

I31 - I32

6

Преамбула

12

Примечания 1 и 10

I1 - I12

Опознавание наземного оборудования:

1,0

Знак 2

6

I13 - I18

Знак 3

6

I19 - I24

Знак 4

6

I25 - I30

Четность

1,0

2

Примечание 5

I31 - I32

Примечания

1 12 битам данных преамбулы предшествует интервал продолжительностью 0,832 мс (13 синхронизирующих импульсов) для выделения несущей частоты (таблица Б.2).

2 Пределы сканирования будут выходить за границы сектора пропорционального наведения, указанные в словах 1 и 5 основных данных в соответствии с таблицей 2.

3 Код для бита I29:

0 - импульсный сигнал клиренсного наведения;

1 - сканирующий сигнал клиренсного наведения.

4 Все резервные биты устанавливаются на ноль.

5 Биты четности I31 и I32 выбираются с целью удовлетворения уравнениям

I13 + I14, + ..., + I29 + I30 + I31 = нечетная величина,

I14 + I16 + I18, ..., + I28 + I30 + I32 = нечетная величина.

6 Кодирование битов состояния: 0 - наведение не осуществляется (устройство не является надежным для навигации), 1 - наведение осуществляется в обычном режиме (для радиомаяка наведения по азимуту ухода на второй круг означает, что должна последовать передача этого радиомаяка).

7 Кодирование для битов I21 и I22:

I21  I22

0    0 - НРД не работает или не установлен;

1    0 - Имеется только режим НЭП или НРД/Н;

0    1 - Имеется режим КЭП, класс точности 1;

1    1 - Имеется режим КЭП, класс точности 2.

8 Номера указанных битов зарезервированы для использования в будущем, когда потребуется более высокая скорость обновления информации.

9 Значение, кодируемое для этих данных, должно представлять фактическую ширину луча (в соответствии с ГОСТ 26566), округленную до ближайших 0,5°.

10 Слова основных данных 4 и 6 передаются как для зоны наведения по азимуту захода на посадку, так и для зоны наведения по азимуту ухода на второй круг, если обеспечивается наведение по азимуту ухода на второй круг при сохранении указанного максимального времени между передачами слов в каждом секторе зоны действия.

11 Слово основных данных 5 передается как в зону наведения по азимуту захода на посадку, так и в зону наведения по азимуту ухода на второй круг, если обеспечивается наведение по азимуту ухода на второй круг при сохранении указанного максимального времени между передачами в каждом секторе зоны действия.

12 Эти биты резервируются для использования в будущем. Одно из возможных применений - определение коэффициента шкалы отклонения по азимуту ухода на второй круг.

Таблица Б.11 - Коды опознавания видов обслуживания

Наименование вида обслуживания

Код опознавания

I6

I7

I8

I9

I10

I11

I12

Наведение по азимуту захода на посадку

0

0

1

1

0

0

1

Наведение по азимуту захода на посадку с высокой частотой обновления сигналов

0

0

1

0

1

0

0

Наведение по углу места захода на посадку

1

1

0

0

0

0

1

Наведение по углу места при выравнивании

0

1

1

0

0

0

1

Наведение по азимуту при уходе на второй круг

1

0

0

1

0

0

1

Наведение по азимуту 360°

0

1

0

0

1

0

1

Основные данные, слово 1

0

1

0

1

0

0

0

Основные данные, слово 2

0

1

1

1

1

0

0

Основные данные, слово 3

1

0

1

0

0

0

0

Основные данные, слово 4

1

0

0

0

1

0

0

Основные данные, слово 5

1

1

0

1

1

0

0

Основные данные, слово 6

0

0

0

1

1

0

1

Вспомогательные данные А

1

1

1

0

0

1

0

Вспомогательные данные В

1

0

1

0

1

1

1

Вспомогательные данные С

1

1

1

1

0

0

0

Примечание - Коды опознавания выбраны таким образом, что биты четности I11 и I12 удовлетворяют следующим уравнениям:

I6 + I7 + I8 + I9 + I10 + I11 = четному числу;

I6 + I8 + I10 + I12 = четному числу.

Таблица Б.12 - Вспомогательные данные А

Номер слова

Содержание данных

Тип данных

Максимальное время между передачами, с

Число используемых тактов

Диапазон передаваемых значений

Градация сообщений

Номера битов

А-1

Преамбула

Цифровой

1,0

12

Примечание 1

I1 - Il2

Адрес

То же

1,0

8

I13 - I20

Смещение антенны АРМ

То же

1,0

10

От -511 до +511 м. Примечание 2

1 м

I21 - I30

Расстояние от антенны АРМ до точки начала отсчета МЛС

»

1,0

13

От 0 до 8191 м

1 м

I31 - I43

Согласование АРМ с осевой линией ВПП

»

1,0

12

От -20,47° до +20,47°. Примечание 2 и 3

0,01°

I44 - I55

Система координат антенны АРМ

»

1,0

1

Примечание 4

I56

Высота антенны АРМ

»

1,0

7

От -63 до +63 м Примечание 2

1 м

I57 - I63

Резерв

»

1,0

6

Примечание 5

I64 - I69

Четность

»

1,0

7

Примечание 6

I70 - I76

А-2

Преамбула

Цифровой

1,0

12

Примечание 1

I1 - Il2

Адрес

То же

1,0

8

I13 - I20

Смещение антенны УРМ

»

1,0

10

От -511 до +511 м. Примечание 2

1 м

I21 - I30

Расстояние от точки начала отсчета МЛС до порога ВПП

»

1,0

10

От 0 до 1023 м

1 м

I31 - I40

Высота антенны УРМ

»

1,0

7

От -6,3 до +6,3 м. Примечание 2

0,1 м

I41 - I47

Превышение точки начала отсчета МЛС

»

1,0

13

От -4095 до +4095 м. Примечание 2

1 м

I48 - I60

Высота порога ВПП

»

1,0

7

От -6,3 до +6,3 м. Примечание 2

0,1 м

I61 - I67

Резерв

»

1,0

2

Примечание 5

I68 - I69

Четность

»

1,0

7

Примечание 6

I70 - I76

А-3

Преамбула (примечание 7)

Цифровой

1,0

12

Примечание 1

I1 - Il2

Адрес

То же

1,0

8

I13 - I20

Смещение НРД

»

1,0

12

От -2047 до +2047 м. Примечание 2

1 м

I21 - I32

Расстояние от НРД до точки начала отсчета МЛС

»

1,0

14

От -8191 до +8191 м

1 м

I33 - I46

Высота антенны НРД

»

1,0

7

От -63 до +63 м. Примечание 2

1 м

I47 - I53

Расстояние до дальнего конца ВПП

»

1,0

14

От 0 до 16383 м

1 м

I54 - I67

Резерв

»

1,0

2

Примечание 5

I68 - I69

Четность

»

1,0

7

Примечание 6

I70 - I76

А-4

Преамбула (примечание 8)

Цифровой

1,0

12

Примечание 1

I1 - Il2

Адрес

То же

1,0

8

I13 - I20

Смещение антенны РУВК

»

1,0

10

От -511 до +511 м. Примечание 2

1 м

I21 - I30

Расстояние от РУВК до точки начала отсчета МЛС

»

1,0

11

От 0 м до 2047 м

1 м

I31 - I41

Согласование РУВК с осевой линией ВПП

»

1,0

12

От -20,47° до +20,47°. Примечания 2 и 3

0,01°

I42 - I53

Система координат антенны РУВК

»

1,0

1

Примечание 4

I54

Высота антенны РУВК

»

1,0

7

От -63 до +63 м. Примечание 2

1 м

I55 - I61

Резерв

»

1,0

8

Примечание 5

I62 - I69

Четность

»

1,0

7

Примечание 6

I70 - I76

Примечания

1 12 битам данных преамбулы предшествует интервал продолжительностью 0,832 мс (13 синхронизирующих импульсов) передачи несущей частоты для ее выделения (таблица Б.2).

2 Условия кодирования знака чисел следующие:

самый старший бит (MSB) является знаковым битом:

0 - положительная величина,

1 - отрицательная величина.

Другие биты представляют собой абсолютную величину.

Условное обозначение расположения антенны следующее: если смотреть от опорной точки системы МЛС для захода на посадку в направлении точки начала отсчета системы МЛС, положительное число представляет собой расположение справа от оси ВПП (боковое смещение) или над ВПП (вертикальное смещение), или в направлении остановочного конца ВПП (продольное расстояние).

Условное обозначение ориентации антенны следующее: если смотреть на летное поле сверху, положительное число представляет собой вращение по часовой стрелке от оси ВПП в сторону соответствующего нулевого азимута.

3 Слова Б-42 и Б-43 данных, определенные для применения в тех случаях, когда требуется вращение азимутальной антенны более чем на 20,47°, которое обеспечивается элементами данных в слове А-1 для азимута и слове А-4 для азимута ухода на второй круг (см. таблицу Б.13). Устройство, вращение антенны азимута захода на посадку которого превышает 20,47°, передает слово Б-42 вместо слова А-1. Устройство, вращение антенны азимута ухода на второй круг которого превышает 20,47°, передает слово Б-43 вместо слова А-4.

4 Код для координат антенны: 0 - коническая; 1 - планарная.

5 Все резервные биты устанавливаются на ноль.

6 Биты четности с I70 по I76 выбираются для удовлетворения приводимых ниже уравнений:

для бита I70 четная величина = (I13, + ..., + I18) + I20 + I22 + I24 + I25 + I28 + I29 + I31 + I32 + I33 + I35 + I36 + I38 + I41 + I44 + I45 + I46 + I50 + (I52, + ..., + I55) + I58 + I60 + I64 + I65 + I70;

для бита I71 четная величина = (I14, + ..., + I19) + I21 + I23 + I25 + I26 + I29 + I30 + I32 + I33 + I34 + I36 + I37 + I39 + I42 + I45 + I46 + I47 + I51 + (I53, + ..., + I56) + I59 + I61 + I65 + I66 + I71;

для бита I72 четная величина = (I15, + ..., + I20) + I22 + I24 + I26 + I27 + I30 + I31 + I33 + I34 + I35 + I37 + I38 + I40 + I43 + I46 + I47 + I48 + I52 + (I54, + ..., + I57) + I60 + I62 + I66 + I67 + I72;

для бита I73 четная величина = (I16, + ..., + I21) + I23 + I25 + I27 + I28 + I31 + I32 + I34 + I35 + I36 + I38 + I39 + I41 + I44 + I47 + I48 + I49 + I53 + (I55, + ..., + I58) + I61 + I63 + I67 + I68 + I73;

для бита I74 четная величина = (I17, + ..., + I22) + I24 + I26 + I28 + I29 + I32 + I33 + I35 + I36 + I37 + I39 + I40 + I42 + I45 + I48 + I49 + I50 + I54 + (I56, + ..., + I59) + I62 + I64 + I68 + I69 + I74;

для бита I75 четная величина = (I13, + ..., + I17) + I19 + I21 + I23 + I24 + I27 + I28 + I30 + I31 + I32 + I34 + I35 + I37 + I40 + I43 + I44 + I45 + I49 + (I51, + ..., + I54) + I57 + I59 + I63 + I64 + I69 + I75;

для бита I76 четная величина = I13 + I14, + ..., + I75 + I76.

7 Слово данных А-3 передается в зонах действия АРМ и РУВК, если обеспечивается наведение по азимуту ухода на второй круг при сохранении указанного максимального времени между передачами в каждом секторе зоны действия.

8 Слово данных А-4 передается в зонах наведения АРМ и РУВК, если обеспечивается наведение по азимуту ухода на второй круг при сохранении указанного максимального времени между передачами в каждом секторе зоны действия.

Таблица Б.13 - Слова вспомогательных данных Б

Номер слова

Содержание данных

Тип данных

Максимальное время между передачами, с

Используемые биты

Диапазон передаваемых значений

Младший бит

Номер бита

Слова Б-1 - Б-39 - Неизменяемые со временем (постоянные) элементы данных, предназначенные для полетов с использованием МЛС

Слова Б-40 - Б-54 - Прочие постоянные элементы данных

Б-40

Преамбула

Цифровой

2,0

12

Примечание 1

I1 - I12

Адрес

То же

2,0

8

I13 - I20

Широта точки начала отсчета МЛС

»

2,0

23

-324000,0 с дуги +324000,0 с дуги. Примечание 2

0,1 с дуги

I21 - I43

Долгота точки начала отсчета МЛС

»

2,0

24

-648000,0 с дуги +648000,0 с дуги. Примечание 2

0,1 с дуги

I44 - I67

Резерв

»

2,0

2

Примечание 3

I68 - I69

Четность

»

2,0

7

Примечание 4

I70 - I76

Б-41

Преамбула

Цифровой

2,0

12

Примечание 1

I1 - I12

Адрес

То же

2,0

8

I13 - I20

Высота точки начала отсчета МЛС

»

2,0

13

От -4095 до +4095 м. Примечание 2

1 м

I21 - I33

Ориентация азимута захода на посадку относительно истинного севера

»

2,0

16

От 0 до 359,99°

0,01°

I34 - I45

Резерв

»

2,0

20

I50 - I69

Четность

»

2,0

7

Примечание 4

I70 - I76

Б-42

Преамбула (примечание 5)

Цифровой

1,0

12

Примечание 1

I1 - I12

Адрес

То же

1,0

8

I13 - I20

Смещение антенны азимута захода на посадку (АРМ)

»

1,0

10

От -511 до +511 м. Примечание 2

1 м

I21 - I30

Расстояние от антенны азимута захода на посадку до точки начала отсчета МЛС

»

1,0

13

От 0 до 8191 м

1 м

I31 - I43

Согласование азимута захода на посадку с осевой линией ВПП

»

1,0

14

От -81,91 до +81,91°

0,01°

I44 - I67

Высота антенны азимута захода на посадку

»

1,0

7

От -63 до +63 м. Примечание 2

1 м

I58 - I64

Резерв

»

1,0

5

Примечание 3

I65 - I69

Четность

»

1,0

7

Примечание 4

I70 - I76

Б-43

Преамбула (примечания 5 и 6)

Цифровой

12

Примечание 1

I1 - I12

Адрес

То же

1,0

8

I13 - I20

Смещение антенны наведения по азимуту ухода на второй круг

»

1,0

10

От -511 до +511 м. Примечание 2

1 м

I21 - I30

Расстояние от антенны наведения по азимуту ухода на второй круг до точки начала отсчета МЛС

»

1,0

11

От 0 до 2047 м

1 м

I31 - I41

Согласование азимута ухода на второй круг с осевой линией ВПП

»

1,0

14

От -81,91° до +81,91°. Примечание 2

0,01°

I42 - I55

Высота антенны наведения по азимуту ухода на второй круг

»

1,0

7

От -63 до +63 м. Примечание 2

1 м

I56 - I62

Резерв

»

1,0

7

Примечание 3

I63 - I69

Четность

»

1,0

7

Примечание 4

I70 - I76

Б-44

Преамбула

Цифровой

2,0

12

Примечание 1

I1 - I12

Адрес

То же

2,0

8

I13 - I20

Номер главной ВПП

»

2,0

6

От 0 до 36. Примечание 7

I21 - I26

Буквенный знак главной ВПП

Цифровой

2,0

2

Примечание 8

I27 - I28

Номер вспомогательной ВПП

То же

2,0

6

От 0 до 36. Примечание 7

I29 - I34

Буквенный знак вспомогательной ВПП

»

2,0

2

Примечание 8

I35 - I36

Наведение по углу места на вспомогательную ВПП

»

2,0

2

Примечание 9

I37 - I38

Минимальная глиссада захода на посадку на вспомогательную ВПП

»

2,0

7

От 2° до 14,7°

0,1°

I39 - I45

Согласование азимута захода на посадку с осевой линией вспомогательной ВПП

»

2,0

16

+ 180,00°

0,01°

I46 - I61

Резерв

»

2,0

8

Примечание 3

I62 - I69

Четность

»

2,0

7

Примечание 4

I70 - I76

Б-45

Преамбула

Цифровой

12

Примечание 1

I1 - I12

Адрес

2,0

8

I13 - I20

X координата порога вспомогательной ВПП

То же

2,0

15

+16384 м

1 м

I21 - I35

Y координата порога вспомогательной ВПП

»

2,0

15

+16384 м

1 м

I36 - I50

Z координата порога вспомогательной ВПП

»

2,0

8

+127 м

1 м

I51 - I58

Высота пересечения порога вспомогательной ВПП

»

2,0

5

От 0 до 31 м

1 м

I59 - I63

Расстояние от условной азимутальной антенны до порога вспомогательной ВПП

»

2,0

6

От 0 до 6300 м

100 м

I64 - I69

Четность

»

2,0

7

Примечание 4

I70 - I76

Слова Б-55 - Б-64 - Меняющиеся со временем элементы данных.

Примечание - Ниже определяется содержание только слова Б-55.

Б-55

Преамбула

Цифровой

12

Примечание 1

I1 - I12

Адрес

10,0

8

I13 - I20

Зона приземления

То же

10,0

11

От 0 до 2555 м. Примечание 10

5 м

I21 - I31

Средняя точка зоны приземления

»

10,0

11

От 0 до 2555 м. Примечание 10

5 м

I32 - I42

Дальний конец ВПП

Цифровой

10,0

11

От 0 до 2555 м Примечание 10

5 м

I43 - I53

Скорость приземного ветра

То же

10,0

7

От 0 до 127 узлов

1 узел

I54 - I60

Направление приземного ветра (магнитное)

»

10,0

9

От 0° до 359°

I61 - I69

Четность

»

10,0

7

Примечание 4

I70 - I76

Примечания

1 12 битам данных преамбулы предшествует интервал продолжительностью 0,832 мс (13 синхронизирующих импульсов) передачи несущей частоты для ее выделения.

2 Условие кодирования отрицательных номеров следующее:

Самый старший бит является знаковым битом: 0 - положительная величина; 1 - отрицательная величина.

Другие биты представляют собой абсолютную величину.

Условное обозначение расположения антенны:

если смотреть от опорной точки МЛС для захода на посадку в направлении точки начала отсчета МЛС, положительный номер представляет собой расположение справа от осевой линии ВПП (боковое смещение) или над ВПП (вертикальное смещение), или в направлении дальнего конца ВПП (продольное расстояние).

Условное обозначение ориентации антенны:

в проекции сверху положительное число представляет собой вращение по часовой стрелке от осевой линии ВПП в сторону соответствующего направления наведения, равного 0°.

3 Все резервные биты устанавливаются на ноль.

4 Биты четности I70 до I76 выбираются для удовлетворения приводимых ниже уравнений:

для бита I70: четная величина = (I13, + ..., + I18) + I20 + I22 + I24 + I25 + I28 + I29 + I31 + I32 + I33 + I35 + I36 + I38 + I41 + I44 + I45 + I46 + I50 + (I52, + ..., + I55) + I58 + I60 + I64 + I65 + I70;

для бита I71: четная величина = (I14, + ..., + I19) + I21 + I23 + I25 + I26 + I29 + I30 + I32 + I33 + I34 + I36 + I37 + I39 + I42 + I45 + I46 + I47 + I51 + (I53, + ..., + I56) + I59 + I61 + I65 + I66 + I71;

для бита I72: четная величина = (I15, + ..., + I20) + I22 + I24 + I26 + I27 + I30 + I31 + I33 + I34 + I35 + I37 + I38 + I40 + I43 + I46 + I47 + I48 + I52 + (I54, + ..., + I57) + I60 + I62 + I66 + I67 + I72;

для бита I73: четная величина = (I16, + ..., + I21) + I23 + I25 + I27 + I28 + I31 + I32 + I34 + I35 + I36 + I38 + I39 + I41 + I44 + I47 + I48 + I49 + I53 + (I55, + ..., + I58) + I61 + I63 + I67 + I68 + I73;

для бита I74: четная величина = (I17, + …, + I22) + I24 + I26 + I28 + I29 + I32 + I33 + I35 + I36 + I37 + I39 + I40 + I42 + I45 + I48 + I49 + I50 + I54 + (I56, + ..., + I59) + I62 + I64 + I68 + I69 + I74;

для бита I75: четная величина = (I13, + ..., + I17) + I19 + I21 + I23 + I24 + I27 + I28 + I30 + I31 + I32 + I34 + I35 + I37 + I40 + I43 + I44 + I45 + I49 + (I51, + ..., + I54) + I57 + I59 + I63 + I64 + I69 + I75;

для бита I76: четная величина = I13 + I14, + ..., + I75 + I76.

5 Слова Б-42 и Б-43 данных определены для применения в тех случаях, когда требуется вращение азимутальной антенны более чем на 20,47°, которое обеспечивается элементами данных в слове А-1 для азимута и слове А-4 для азимута ухода на второй круг. Устройство, вращение антенны азимута захода на посадку которого превышает 20,47°, передает слово Б-42 вместо слова А-1. Устройство, вращение антенны наведения по азимуту ухода на второй круг которого превышает 20,47°, передает слово Б-43 вместо слова А-4.

6 Слово данных Б-43 (когда используется) передается в секторах зоны действия азимута захода на посадку и азимута ухода на второй круг, если обеспечивается наведение по азимуту ухода на второй круг при сохранении указанного максимального времени между передачами в каждой зоне.

7 Номер 0 ВПП используется при выполнении операций на вертодроме.

8 Условия кодирования следующие:

0 - без буквы;

1 - R (вправо);

2 - С (центр);

3 - L (влево).

9 Условия кодирования следующие:

0 - не обеспечивается;

1 - необработанные данные наведения по углу места;

2 - вычисляемая глиссада;

3 - код использовать не разрешается.

10 В целях обеспечения информации типа «тренд» для передачи каждого значения дальности видимости на ВПП используются десятый и одиннадцатый биты. Условие кодирования следующее:

Десятый бит              Одиннадцатый бит

Отсутствует                          0                                          0

Ослабление                           1                                          0

Устойчивый                          0                                          1

Усиление                               1                                          1

Таблица Б.14 - Задержки по времени сигналов НРД

Индекс канала

Рабочий режим

Разнесение пар импульсов, мкс

Временная задержка, мкс

Запрос

Ответ

Время задержки 1-го импульса

Время задержки 2-го импульса

X*

НРД/Н

12

12

50

50

НРД/П НЭП

12

12

50

-

НРД/П КЭП

18

12

56

-

Y**

НРД/Н

36

30

56

50

НРД/П НЭП

36

30

56

50

НРД/П КЭП

42

30

62

-

W*

НРД/Н

-

-

-

-

НРД/П НЭП

24

24

50

-

НРД/П КЭП

30

24

56

-

Z**

НРД/Н

-

-

-

-

НРД/П НЭП

21

15

56

-

НРД/П КЭП

27

15

62

-

* Каналы X и W с одинаковым номером излучают на одинаковых частотах НРД.

** Каналы Y и Z с одинаковым номером излучают на одинаковых частотах НРД.

ПРИЛОЖЕНИЕ В

(справочное)

Рекомендуемые последовательности сигналов, излучаемых угломерными устройствами

Таблица В.1 - Пара последовательностей сигналов, обеспечивающая возможность использования всех угломерных видов обслуживания системы посадки

0

Последовательность 1

Последовательность 2

0

5,6

Угол места захода на посадку

Угол места захода на посадку

5,6

10,9

Выравнивание

Выравнивание

10,9

26,8

Азимут захода на посадку

Азимут захода на посадку

26,8

32,1

Выравнивание

Выравнивание

32,1

37,7

Угол места захода на посадку

Угол места захода на посадку

37,7

40,8

Слово основных данных (примечания 1 и 2)

Резерв времени для развития, равный 18,2 мс минимум (примечание 2)

55,9

52,7

Азимут ухода на второй круг

Резерв времени для развития, равный 18,2 мс минимум (примечание 2)

55,9

55,8

Слово основных данных (примечание 2)

61,4

Угол места захода на посадку

Угол места захода на посадку

61,5

66,7

Выравнивание

Выравнивание

66,8

Время, мс

Время, мс

Примечания

1 Если используют канал наведения по азимуту ухода на второй круг, слово № 2 основных данных должно передаваться в этом месте, т.е. перед передачей сигналов канала наведения по азимуту ухода на второй круг.

2 Слова данных могут передаваться в любое свободное время.

3 Суммарная длительность 1-й и 2-й последовательностей сигналов не должна превышать 134 мс.

Таблица В.2 - Пара последовательностей сигналов, обеспечивающая возможность использования канала наведения по азимуту захода на посадку с высокой частотой обновления

0

Последовательность 1

Последовательность 2

0

5,6

Угол места захода на посадку

Угол места захода на посадку

5,6

17,5

Азимут захода на посадку с высокой частотой обновления

Азимут захода на посадку с высокой частотой обновления

17,5

29,9

Слова данных (примечание 2)

Слова данных (примечания 1 и 2)

20,6

41,8

Азимут захода на посадку с высокой частотой обновления

Азимут ухода на второй круг

32,5

47,4

Угол места захода на посадку

Азимут захода на посадку с высокой частотой обновления

44,4

59,3

Азимут захода на посадку с высокой частотой обновления

Угол места захода на посадку

50,0

64,9

Угол места захода на посадку

Азимут захода на посадку с высокой частотой обновления

61,9

Время, мс

Угол места захода на посадку

67,5

Время, мс

Примечания

1 Если используют канал наведения по азимуту ухода на второй круг, слово № 2 основных данных должно передаваться в этом месте, т.е. перед передачей сигналов канала наведения по азимуту ухода на второй круг.

2 Слова данных могут передаваться в любое свободное время.

3 Суммарная длительность 1-й и 2-й последовательностей сигналов не должна превышать 134 мс.

Рисунок B.1 - Полный цикл передачи сигналов системы посадки, показывающий наличие свободных периодов времени для передачи слов вспомогательных данных

Примечание - Каждая передача вида обслуживания является независимой и может производиться в любом месте последовательности, за исключением того, что слово 2 основных данных должно предшествовать передаче сигналов наведения по азимуту ухода на второй круг.

ПРИЛОЖЕНИЕ Г

(обязательное)

Условия сканирования лучей антенн устройств наведения

Рисунок Г.1 - Условия сканирования лучей антенн и сектора наведения угломерных устройств

Примечание - При изображенном положении ЛА угол наведения по азимуту захода на посадку отрицательный.

Рисунок Г.2 - Размещение во времени клиренсных сигналов радиомаяков наведения по азимуту

Рисунок Г.3 - Условия сканирования функции наведения по углу места захода на посадку

ПРИЛОЖЕНИЕ Д

(обязательное)

Формулы для расчета частотных характеристик фильтров

Таблица Д.1

Вид обслуживания

Частота среза, рад/с

ω0

ω1

ω2

Наведение по азимуту захода на посадку

0,5

0,3

10

Наведение по углу места захода на посадку и по дальности

1,5

0,5

10

Наведение при выравнивании

2,0

0,5

10

Выходной фильтр приемника рассчитывается по формуле

Фильтр шумов управления рассчитывается по формуле

Фильтр погрешности следования по траектории рассчитывается по формуле

где ε = 1, ω0 = 0,64ωn;

f0, f1, f2 - функции (текущие значения) для графика построения частотных характеристик.

S = р + jω; р = 0 для аналоговых фильтров без потерь

где Т - период выборки (для цифровой реализации фильтра),

Z - функция единичной задержки теории Z преобразования.

ω0 - частота среза фильтра погрешности следования по траектории (ПСТ);

ω1 - частота среза фильтра шумов управления (ШСУ);

ω2 - частота среза выходного фильтра приемника

Рисунок Д.1 - Частотные характеристики фильтра приемника

ПРИЛОЖЕНИЕ Е

(рекомендуемое)

Обработка результатов измерений для определения погрешностей наведения

Значения ПСТ, ШСТ и ШСУ определяют при полете самолета-лаборатории по заданной траектории и определении истинного положения самолета средствами траекторных измерений. Из этих значений вычитают сигнал бортового угломерного оборудования с данными об угловом положении самолета и сигнал от средств траекторных измерений с данными об истинном положении. Полученный в результате вычитания сигнал пропускают через фильтры ПСТ и ШСУ, к выходам которых подключена аппаратура регистрации (записи). Структурная схема измерений приведена на рисунке Е.1.

На рисунке Е.2 представлен пример записи сигнала с выхода фильтра.

Для определения ПСТ и ШСУ азимута захода на посадку и азимута ухода на второй круг обработку записей с выходов фильтров проводят в течение любого 40-секундного интервала записи.

Для определения значений ПСТ и ШСУ угла места захода на посадку и выравнивания производят обработку записей сигналов с выходов фильтров в течение любого 10-секундного интервала записи.

Для указанных интервалов обработки записи определяют среднее значение сигнала, являющееся прямой линией, над и под которой площади, ограниченные записью сигнала, равны. Эта прямая определяет положение средней линии наведения в интервале Т.

Кроме средней линии наведения, проводят две прямые, параллельные ей, которые расположены на равных расстояниях от нее. Эти линии проводят так, чтобы выполнялось условие

(Т1 + Т2 + Т3 +, ..., + Т) ≤ 0,05 Т.

Требования в части ШСТ и ШСУ обеспечивают системой МЛС, если погрешность наведения (рисунок Е.2) меньше заданных предельных погрешностей.

Требования в части ШСТ и ШСУ обеспечивают с заданной доверительной вероятностью Р = 95 %, если значения этих погрешностей не превышают установленных пределов в течение более чем 5 % оценочного интервала Т, то есть

(Т1 + Т2 + Т3 +, ..., + Т) ≤ 0,05 Т.

Если график (рисунок Е.2) является записью сигнала с выхода фильтра ПСТ, то разность А между угловым положением средней линии наведения и угловым положением средней линии истинного положения, которое определяется по данным траекторных измерений, характеризует погрешность положения средней линии пути (усредненной глиссады).

Если график (рисунок Е.2) является записью сигнала с выхода фильтра ШСУ, то разность А должна быть равна нулю.

Обработку результатов измерения погрешностей радиодальномера проводят аналогично обработке результатов измерения угломерным оборудованием с той разницей, что для режима КЭП используется Т = 10 с, а для режима НЭП Т = 40 с.

ω0 - фильтр погрешности следования по траектории; ω1 - фильтр шумовой погрешности управления; ω2 - выходной фильтр

Рисунок Е.1 - Структурная схема измерений погрешностей наведения

Т1 + Т2 + Т3, + ..., + Т) ≤ 0,05 Т;

ε - предел погрешности наведения ШСТ или ШСУ;

А - погрешность положения средней линии наведения;

Т - участок оценки

Рисунок Е.2 - Метод обработки результатов измерений

ПРИЛОЖЕНИЕ Ж

(обязательное)

Зоны наведения угломерных устройств

* Фактический сектор зоны наведения, начинающийся от фазового центра установленной антенны.

Рисунок Ж..1 - Зона наведения по азимуту захода на посадку

* Минимальный требуемый сектор пропорционального наведения независимо от расположения или ориентации оборудования

Рисунок Ж.2 - Зона наведения по азимуту в районе ВПП и район минимальной эксплуатационной зоны наведения

Рисунок Ж.3 - Зона наведения по азимуту ухода на второй круг

* Сектор зоны наведения, начинающийся от фазового центра установленной антенны. Ширина равна сектору пропорционального наведения по азимуту захода на посадку.

Рисунок Ж.4 - Зона наведения по углу места в районе захода на посадку

* Минимальный требуемый сектор пропорционального наведения независимо от расположения или ориентации оборудования

Рисунок Ж.5 - Минимальная эксплуатационная зона наведения по углу места

Рисунок Ж.6 - Зона наведения по углу места при выравнивании

ПРИЛОЖЕНИЕ И

(справочное)

Библиография

[1] Стандарт ИКАО Приложение 10 к Конвенции ИКАО о гражданской авиации (1996 г.)

[2] Регламент радиосвязи ГКРЧ

Ключевые слова: система МЛС, радиомаячная система инструментального захода летательных аппаратов на посадку сантиметрового диапазона волн, азимутальный радиомаяк МЛС, угломестный радиомаяк МЛС, радиомаяк ухода на второй круг, зона наведения, зона захода на посадку, зона ухода на второй круг, зона ВПП, сектор пропорционального наведения, сектор наведения по клиренсным сигналам, клиренсный сигнал



© 2013 Ёшкин Кот :-)
