ГОСТ 30245-2003

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛИ СТАЛЬНЫЕ ГНУТЫЕ
ЗАМКНУТЫЕ СВАРНЫЕ КВАДРАТНЫЕ
И ПРЯМОУГОЛЬНЫЕ
ДЛЯ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ

Технические условия

МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ
ПО СТАНДАРТИЗАЦИИ, ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ
И СЕРТИФИКАЦИИ В СТРОИТЕЛЬСТВЕ (МНТКС)

Москва

Предисловие

1 РАЗРАБОТАН Центральным научно-исследовательским и проектным институтом строительных металлоконструкций им. Н.П. Мельникова (ЗАО «ЦНИИПСК им. Мельникова»)

2 ПРИНЯТ межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 22 октября 2003 г.

За принятие проголосовали

Наименование государства

Наименование органа государственного управления строительством

Азербайджанская Республика

Госстрой Азербайджанской Республики

Республика Армения

Министерство градостроительства Республики Армения

Республика Беларусь

Минстройархитектуры Республики Беларусь

Республика Казахстан

Казстройкомитет Республики Казахстан

Российская Федерация

Госстрой России

Республика Таджикистан

Комархстрой Республики Таджикистан

Республика Узбекистан

Госкомархитектстрой Республики Узбекистан

Украина

Госстрой Украины

3 ВЗАМЕН ГОСТ 30245-94

4 ВВЕДЕН В ДЕЙСТВИЕ с 1 октября 2003 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 30 июня 2003 г. № 130

СОДЕРЖАНИЕ

ГОСТ 30245-2003

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛИ СТАЛЬНЫЕ ГНУТЫЕ ЗАМКНУТЫЕ СВАРНЫЕ
КВАДРАТНЫЕ И ПРЯМОУГОЛЬНЫЕ
ДЛЯ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ

Технические условия

Steel bent closed welded square and rectangular
section for building.
Specifications

Дата введения 2003-10-01

1 Область применения

Настоящий стандарт распространяется на стальные гнутые замкнутые сварные квадратные и прямоугольные профили, предназначенные для строительных стальных конструкций.

Профили изготовляют на специализированных станах путем формирования круглого трубчатого сечения с продольным сварным швом и последующим обжатием валками в квадратный или прямоугольный профиль.

Обязательные требования качества продукции изложены в пунктах 3.3 - 3.6, 4.3 - 4.5, 4.7, 4.11, 4.12, 5.2, 5.4, 5.5, 5.8 - 5.10, 5.12.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 166-89 Штангенциркули. Технические условия

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

ГОСТ 3242-79 Соединения сварные. Методы контроля качества

ГОСТ 5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры

ГОСТ 5378-88 Угломеры с нониусом. Технические условия

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ 7566-94 Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение

ГОСТ 8713-79 Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры

ГОСТ 14637-89 Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 16523-97 Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия

ГОСТ 17066-94 Прокат тонколистовой из стали повышенной прочности. Технические условия

ГОСТ 19281-89 Прокат из стали повышенной прочности. Общие технические условия

ГОСТ 19903-74 Прокат листовой горячекатаный. Сортамент

ГОСТ 27772-88 Прокат для строительных стальных конструкций. Общие технические условия

3 Сортамент

3.1 Поперечное сечение профилей должно соответствовать указанному на рисунке 1.

3.2 Размеры профилей, площадь поперечного сечения, справочные величины для осей и масса для 1 м профиля должны соответствовать: для квадратных профилей - таблице 1; для прямоугольных профилей - таблице 2.

Описание: Описание: 1

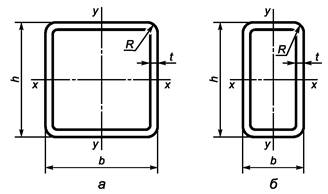

h - высота; b - ширина; t - толщина стенки; R - радиус наружного закругления

Рисунок 1

3.3 Предельные отклонения по толщине стенки профилей должны соответствовать предельным отклонениям по толщине исходной заготовки шириной 1250 мм нормальной точности прокатки Б по ГОСТ 19903. Предельные отклонения по толщине не распространяются на места изгиба.

3.4 Предельные отклонения по высоте и ширине профиля должны соответствовать, %:

при высоте (ширине) профиля до 100 мм - ±1,0, но не менее ±0,5 мм;

»              »          »            »         св. 100 мм - ±0,8.

3.5 Допуски на радиусы наружного закругления должны соответствовать:

при t £ 6,0 мм                      - от 1,6t до 2,4t;

при 6,0 < t £ 10,0 мм           - от 2,0t до 3,0t;

при t ³ 10,0 мм                    - от 2,4t до 3,6t.

3.6 В поперечном сечении профиля отклонения от угла 90° не должны превышать ±1°30′.

3.7 Профили изготавливают длиной от 6,0 до 12,0 м, а по согласованию потребителя с изготовителем - длиной от 4,0 до 13,0 м:

- немерной длины;

- мерной длины;

- кратной мерной длины.

3.8 Предельные отклонения по длине профилей мерной и кратной мерной длины не должны быть более +60,0 мм.

3.9 Пример условного обозначения гнутого сварного профиля высотой 180, шириной 100, толщиной стенки 5 мм из стали С245 по ГОСТ 27772:

Профиль .

Таблица 1

h

b

t

Площадь поперечного сечения А, см2

Справочные величины для оси

х - х

Масса 1 м, кг



мм

Ix, Iy, см4

Wx, Wy, см3

ix, iy, см



2,0

2,94

6,94

3,47

1,54

2,31



2,5

3,59

8,21

4,10

1,51

2,82



40

40

3,0

4,21

9,31

4,65

1,49

3,30



3,5

4,79

10,26

5,13

1,46

3,76



4,0

5,35

11,05

5,52

1,44

4,20



2,0

3,74

14,14

5,66

1,95

2,93



2,5

4,59

16,93

6,77

1,92

3,60



3,0

5,41

19,45

7,78

1,90

4,25



3,5

6,19

21,70

8,68

1,87

4,86



50

50

4,0

6,95

23,70

9,48

1,85

5,45



4,5

7,67

25,45

10,19

1,82

6,02



5,0

8,36

26,98

10,79

1,80

6,56



5,5

9,01

28,27

11,31

1,77

7,07



6,0

9,63

29,36

11,74

1,75

7,56



2,0

4,54

25,14

8,38

2,35

3,56



2,5

5,59

30,33

10,11

2,33

4,39



3,0

6,61

35,11

11,70

2,31

5,19



3,5

7,59

39,50

13,17

2,28

5,96



60

60

4,0

8,55

43,50

14,50

2,26

6,71



4,5

9,47

47,14

15,71

2,23

7,43



5,0

10,36

50,41

16,80

2,21

8,13



5,5

11,21

53,34

17,78

2,18

8,80



6,0

12,03

55,94

18,65

2,16

9,45



2,0

5,34

40,72

11,63

2,76

4,19



2,5

6,59

49,39

14,11

2,74

5,17



3,0

7,81

57,50

16,43

2,71

6,13



3,5

8,99

65,05

18,59

2,69

7,06



4,0

10,15

72,06

20,59

2,66

7,97



70

70

4,5

11,27

78,55

22,44

2,64

8,85



5,0

12,36

84,52

24,15

2,62

9,70



5,5

13,41

90,01

25,72

2,59

10,53



6,0

14,43

95,01

27,14

2,57

11,33



6,5

15,06

95,11

27,17

2,51

11,82



7,0

15,96

98,50

28,14

2,48

12,53



3,0

9,01

87,81

21,95

3,12

7,07



3,5

10,39

99,75

24,94

3,10

8,16



4,0

11,75

111,0

27,74

3,07

9,22



4,5

13,07

121,5

30,37

3,05

10,26



80

80

5,0

14,36

131,3

32,83

3,02

11,27



5,5

15,61

140,5

35,12

3,00

12,25



6,0

16,83

149,0

37,24

2,97

13,21



6,5

17,66

151,0

37,76

2,92

13,86



7,0

18,76

157,4

39,34

2,90

14,72



7,5

19,82

163,0

40,76

2,87

15,56



8,0

20,84

168,0

42,01

2,84

16,36



3,0

10,21

127,2

28,28

3,53

8,01



3,5

11,79

145,0

32,22

3,51

9,26



4,0

13,35

161,8

35,96

3,48

10,48



4,5

14,87

177,8

39,50

3,46

11,67



90

90

5,0

16,36

192,8

42,84

3,43

12,84



5,5

17,81

206,9

45,99

3,41

13,98



6,0

19,23

220,2

48,94

3,38

15,10



6,5

20,26

225,3

50,07

3,34

15,90



7,0

21,56

235,8

52,40

3,31

16,92



7,5

22,82

245,4

54,54

3,28

17,91



8,0

24,04

254,2

56,48

3,25

18,87



3,0

11,41

177,0

35,40

3,94

8,96



3,5

13,19

202,2

40,44

3,91

10,36



4,0

14,95

225,1

45,02

3,88

11,73



4,5

16,67

247,5

49,50

3,85

13,08



100

100

5,0

18,36

270,9

54,19

3,84

14,41



5,5

20,01

291,6

58,32

3,82

15,71



6,0

21,63

311,2

62,24

3,79

16,98



6,5

22,86

320,6

64,12

3,75

17,94



7,0

24,36

336,7

67,33

3,72

19,12



7,5

25,82

351,6

70,32

3,69

20,27



8,0

27,24

365,4

73,09

3,66

21,39



3,0

13,81

312,3

52,05

4,76

10,84



3,5

15,99

358,1

59,68

4,73

12,56



4,0

18,15

402,2

67,03

4,71

14,25



120

120

4,5

20,27

444,5

74,09

4,68

15,91



5,0

22,36

485,3

80,88

4,66

17,55



5,5

24,41

524,3

87,39

4,63

19,16



6,0

26,43

561,8

93,64

4,61

20,75



6,5

28,06

584,6

97,43

4,56

22,03



7,0

29,96

616,8

102,8

4,54

23,52



7,5

31,82

647,3

107,9

4,51

24,98



8,0

33,64

676,2

112,7

4,48

26,41



4,0

21,35

651,5

93,07

5,52

16,76



4,5

23,87

722,1

103,2

5,50

18,74



5,0

26,36

790,3

112,9

5,48

20,69



5,5

28,81

856,3

122,3

5,45

22,62



140

140

6,0

31,23

920,0

131,4

5,43

24,52



6,5

33,26

963,6

137,7

5,38

26,11



7,0

35,56

1020

145,7

5,36

27,91



7,5

37,82

1074

153,5

5,33

29,69



8,0

40,04

1126

160,8

5,30

31,43



4,0

22,95

807,7

107,7

5,93

18,01



4,5

25,67

896,1

119,5

5,91

20,15



5,0

28,36

981,8

130,9

5,88

22,26



5,5

31,01

1065

142,0

5,86

24,34



150

150

6,0

33,63

1145

152,7

5,84

26,40



6,5

35,86

1203

160,4

5,79

28,15



7,0

38,36

1275

170,0

5,77

30,11



7,5

40,82

1344

179,2

5,74

32,04



8,0

43,24

1411

188,1

5,71

33,95



4,0

24,55

987,0

123,4

6,34

19,27



4,5

27,47

1096

137,0

6,32

21,56



5,0

30,36

1202

150,3

6,29

23,83



160

160

5,5

33,21

1305

163,1

6,27

26,07



6,0

36,03

1405

175,6

6,24

28,29



6,5

38,46

1479

184,8

6,20

30,19



7,0

41,16

1569

196,1

6,17

32,31



7,5

43,82

1656

207,0

6,15

34,40



8,0

46,44

1740

217,5

6,12

36,46



5,0

34,36

1737

192,9

7,11

26,97



5,5

37,61

1888

209,8

7,09

29,52



6,0

40,83

2036

226,2

7,06

32,05



6,5

43,66

2150

238,9

7,02

34,27



7,0

46,76

2286

254,0

6,99

36,70



180

180

7,5

49,82

2417

268,6

6,97

39,11



8,0

52,84

2545

282,7

6,94

41,48



8,5

55,83

2668

296,5

6,91

43,83



9,0

58,78

2787

309,7

6,89

46,14



9,5

61,69

2903

322,6

6,86

48,43



10,0

64,57

3015

335,0

6,83

50,68



6,0

45,63

2832

283,2

7,88

35,82



6,5

48,86

3000

300,0

7,84

38,35



7,0

52,36

3193

319,3

7,81

41,10



7,5

55,82

3382

338,2

7,78

43,82



8,0

59,24

3565

356,5

7,76

46,51



200

200

8,5

62,63

3743

374,3

7,73

49,16



9,0

65,98

3917

391,7

7,70

51,79



9,5

69,29

4085

408,5

7,68

54,39



10,0

72,57

4249

424,9

7,65

56,96



10,5

74,86

4309

430,9

7,59

58,76



11,0

77,97

4454

445,4

7,56

61,20



11,5

81,03

4593

459,3

7,53

63,61



12,0

84,06

4727

472,7

7,50

65,99



6,0

57,63

5671

453,7

9,92

45,24



6,5

61,86

6036

482,9

9,88

48,56



7,0

66,36

6441

515,3

9,85

52,09



7,5

70,82

6838

547,1

9,83

55,59



250

250

8,0

75,24

7227

578,2

9,80

59,07



8,5

79,63

7608

608,7

9,77

62,51



9,0

83,98

7981

638,5

9,75

65,92



9,5

88,29

8346

667,7

9,72

69,31



10,0

92,57

8703

696,3

9,70

72,66



10,5

95,86

8900

712,0

9,64

75,25



11,0

99,97

9227

738,1

9,61

78,47



11,5

104,0

9545

763,6

9,58

81,67



12,0

108,1

9854

788,3

9,55

84,83



6,0

69,63

9963

664,2

11,96

54,66



6,5

74,86

10637

709,1

11,92

58,76



7,0

80,36

11370

758,0

11,89

63,08



300

300

7,5

85,82

12090

806,0

11,87

67,37



8,0

91,24

12798

853,2

11,84

71,63



8,5

96,63

13495

899,7

11,82

75,85



9,0

102,0

14180

945,3

11,79

80,05



9,5

107,3

14853

990,2

11,77

84,22



10,0

112,6

15515

1034

11,74

88,36



300

300

10,5

116,9

15947

1063

11,68

91,73



11,0

122,0

16564

1104

11,65

95,74



11,5

127,0

17168

1145

11,63

99,72



12,0

132,1

17761

1184

11,60

103,7



Таблица 2

h

b

t

Площадь поперечного сечения А, см2

Справочные значения величин для осей

Масса 1 м, кг

мм

x - x

у - у

Ix, см4

Wx, см3

ix, см

Iy, см4

Wy, см3

iy, см

2,0

2,74

8,38

3,35

1,75

2,80

2,24

1,01

2,15

2,5

3,34

9,88

3,95

1,72

3,27

2,61

0,99

2,62

50

25

3,0

3,91

11,17

4,47

1,69

3,65

2,92

0,97

3,07

3,5

4,44

12,24

4,90

1,66

3,96

3,16

0,94

3,49

4,0

4,95

13,12

5,25

1,63

4,19

3,35

0,92

3,88

2,0

2,94

9,53

3,81

1,80

4,29

2,86

1,21

2,31

2,5

3,59

11,29

4,52

1,77

5,04

3,36

1,19

2,82

50

30

3,0

4,21

12,82

5,13

1,75

5,68

3,79

1,16

3,30

3,5

4,79

14,13

5,65

1,72

6,22

4,15

1,14

3,76

4,0

5,35

15,24

6,09

1,69

6,66

4,44

1,12

4,20

5,0

6,36

16,85

6,74

1,63

7,26

4,84

1,07

4,99

2,0

3,34

11,84

4,73

1,88

8,38

4,19

1,58

2,62

2,5

4,09

14,11

5,65

1,86

9,97

4,98

1,56

3,21

3,0

4,81

16,14

6,45

1,83

11,36

5,68

1,54

3,77

50

40

3,5

5,49

17,92

7,17

1,81

12,59

6,29

1,51

4,31

4,0

6,15

19,47

7,79

1,78

13,64

6,82

1,49

4,83

4,5

6,77

20,80

8,32

1,75

14,54

7,27

1,47

5,31

5,0

7,36

21,91

8,77

1,73

15,28

7,64

1,44

5,77

2,0

3,74

18,41

6,14

2,22

9,82

4,91

1,62

2,93

2,5

4,09

17,93

5,98

2,09

5,99

3,99

1,21

3,21

3,0

4,81

20,49

6,83

2,06

6,78

4,52

1,19

3,77

3,5

5,49

22,74

7,58

2,03

7,45

4,97

1,16

4,31

60

30

4,0

6,15

24,69

8,23

2,00

8,01

5,34

1,14

4,83

4,5

6,77

26,34

8,78

1,97

8,47

5,64

1,12

5,31

5,0

7,36

27,72

9,24

1,94

8,83

5,88

1,10

5,77

5,5

7,91

28,84

9,61

1,91

9,10

6,06

1,07

6,21

6,0

8,43

29,69

9,90

1,88

9,28

6,19

1,05

6,62

2,0

3,74

18,41

6,14

2,22

9,82

4,91

1,62

2,93

2,5

4,59

22,06

7,35

2,19

11,72

5,86

1,60

3,60

3,0

5,41

25,37

8,46

2,17

13,42

6,71

1,58

4,25

60

40

3,5

6,19

28,33

9,44

2,14

14,92

7,46

1,55

4,86

4,0

6,95

30,96

10,32

2,11

16,23

8,12

1,53

5,45

4,5

7,67

33,28

11,09

2,08

17,37

8,69

1,51

6,02

5,0

8,36

35,29

11,76

2,05

18,34

9,17

1,48

6,56

5,5

9,01

37,00

12,33

2,03

19,16

9,58

1,46

7,07

6,0

9,63

38,44

12,81

2,00

19,82

9,91

1,43

7,56

2,0

4,54

31,47

8,99

2,63

18,75

7,50

2,03

3,56

2,5

5,59

38,00

10,86

2,61

22,57

9,03

2,01

4,39

3,0

6,61

44,03

12,58

2,58

26,08

10,43

1,99

5,19

70

50

3,5

7,59

49,57

14,16

2,55

29,27

11,71

1,96

5,96

4,0

8,55

54,64

15,61

2,53

32,16

12,87

1,94

6,71

4,5

9,47

59,24

16,93

2,50

34,77

13,91

1,92

7,43

5,0

10,36

63,40

18,11

2,47

37,10

14,84

1,89

8,13

5,5

11,21

67,12

19,18

2,45

39,17

15,67

1,87

8,80

6,0

12,03

70,43

20,12

2,42

40,98

16,39

1,85

9,45

2,0

4,54

37,35

9,34

2,87

12,71

6,36

1,67

3,56

2,5

5,59

45,10

11,27

2,84

15,24

7,62

1,65

4,39

3,0

6,61

52,24

13,06

2,81

17,52

8,76

1,63

5,19

80

40

3,5

7,59

58,79

14,70

2,78

19,58

9,79

1,61

5,96

4,0

8,55

64,77

16,19

2,75

21,42

10,71

1,58

6,71

4,5

9,47

70,19

17,55

2,72

23,04

11,52

1,56

7,43

5,0

10,36

75,07

18,77

2,69

24,47

12,23

1,54

8,13

5,5

11,21

79,42

19,86

2,66

25,70

12,85

1,51

8,80

6,0

12,03

83,26

20,82

2,63

26,75

13,38

1,49

9,45

2,0

5,34

49,52

12,38

3,05

34,35

11,45

2,54

4,19

2,5

6,59

60,11

15,03

3,02

42,42

14,14

2,54

5,17

3,0

7,81

70,02

17,51

2,99

44,86

14,95

2,40

6,13

3,5

8,99

79,27

19,82

2,97

50,67

16,89

2,37

7,06

4,0

10,15

87,87

21,97

2,94

56,05

18,68

2,35

7,97

80

60

4,5

11,27

95,84

23,96

2,92

61,00

20,33

2,33

8,85

5,0

12,36

103,2

25,80

2,89

65,54

21,85

2,30

9,70

5,5

13,41

109,9

27,49

2,86

69,68

23,23

2,28

10,53

6,0

14,43

116,1

29,03

2,84

73,43

24,48

2,26

11,33

6,5

15,06

115,9

28,98

2,77

73,58

24,53

2,21

11,82

7,0

15,96

120,1

30,01

2,74

76,10

25,37

2,18

12,53

3,0

8,41

78,92

19,73

3,06

64,23

18,35

2,76

6,60

3,5

9,69

89,51

22,38

3,04

72,79

20,80

2,74

7,61

4,0

10,95

99,42

24,86

3,01

80,77

23,08

2,72

8,59

4,5

12,17

108,7

27,17

2,99

88,20

25,20

2,69

9,55

80

70

5,0

13,36

117,3

29,31

2,96

95,09

27,17

2,67

10,48

5,5

14,51

125,2

31,30

2,94

101,5

28,98

2,64

11,39

6,0

15,63

132,5

33,14

2,91

107,3

30,66

2,62

12,27

6,5

16,36

133,5

33,37

2,86

108,2

30,92

2,57

12,84

7,0

17,36

138,7

34,68

2,83

112,4

32,11

2,54

13,63

3,0

7,81

81,83

18,19

3,24

32,70

13,08

2,05

6,13

3,5

8,99

92,63

20,59

3,21

36,84

14,74

2,02

7,06

4,0

10,15

102,7

22,82

3,18

40,63

16,25

2,00

7,97

4,5

11,27

112,0

24,88

3,15

44,09

17,63

1,98

8,85

90

50

5,0

12,36

120,5

26,79

3,12

47,23

18,89

1,95

9,70

5,5

13,41

128,4

28,53

3,09

50,06

20,02

1,93

10,53

6,0

14,43

135,6

30,13

3,06

52,59

21,04

1,91

11,33

6,5

15,06

134,7

29,93

2,99

52,62

21,05

1,87

11,82

7,0

15,96

139,4

30,97

2,96

54,27

21,71

1,84

12,53

3,0

8,41

93,19

20,71

3,33

49,73

16,58

2,43

6,60

3,5

9,69

105,7

23,50

3,30

56,26

18,75

2,41

7,61

4,0

10,95

117,5

26,10

3,28

62,32

20,77

2,39

8,59

4,5

12,17

128,4

28,54

3,25

67,93

22,64

2,36

9,55

90

60

5,0

13,36

138,6

30,80

3,22

73,10

24,37

2,34

10,48

5,5

14,51

148,0

32,90

3,19

77,84

25,95

2,32

11,39

6,0

15,63

156,7

34,83

3,17

82,18

27,39

2,29

12,27

7,0

17,36

163,5

36,33

3,07

85,93

28,64

2,23

13,63

3,0

7,81

92,33

18,47

3,44

21,63

10,82

1,66

6,13

3,5

8,99

104,4

20,89

3,41

24,24

12,12

1,64

7,06

4,0

10,15

115,7

23,13

3,38

26,60

13,30

1,62

7,97

100

40

4,5

11,27

126,0

25,21

3,34

28,71

14,36

1,60

8,85

5,0

12,36

135,6

27,11

3,31

30,59

15,30

1,57

9,70

5,5

13,41

144,3

28,85

3,28

32,25

16,12

1,55

10,53

6,0

14,43

152,2

30,43

3,25

33,69

16,85

1,53

11,33

6,5

15,06

150,1

30,03

3,16

33,54

16,77

1,49

11,82

7,0

15,96

155,0

31,01

3,12

34,39

17,19

1,47

12,53

3,0

8,41

106,4

21,29

3,56

36,02

14,41

2,07

6,60

3,5

9,69

120,7

24,15

3,53

40,62

16,25

2,05

7,61

4,0

10,95

134,1

26,82

3,50

44,86

17,94

2,02

8,59

4,5

12,17

146,6

29,31

3,47

48,74

19,50

2,00

9,55

100

50

5,0

13,36

158,1

31,62

3,44

52,29

20,92

1,98

10,48

5,5

14,51

168,8

33,76

3,41

55,50

22,20

1,96

11,39

6,0

15,63

178,7

35,73

3,38

58,40

23,36

1,93

12,27

6,5

16,36

178,6

35,71

3,30

58,77

23,51

1,90

12,84

7,0

17,36

185,3

37,06

3,27

60,74

24,29

1,87

13,63

3,0

9,01

120,6

24,11

3,66

54,61

18,20

2,46

7,07

3,5

10,39

137,0

27,41

3,63

61,85

20,62

2,44

8,16

4,0

11,75

152,5

30,51

3,60

68,59

22,86

2,42

9,22

100

60

4,5

13,07

167,1

33,42

3,58

74,86

24,95

2,39

10,26

5,0

14,36

180,7

36,14

3,55

80,66

26,89

2,37

11,27

5,5

15,61

193,4

38,68

3,52

86,01

28,67

2,35

12,25

6,0

16,83

205,2

41,03

3,49

90,93

30,31

2,32

13,21

100

60

6,5

17,66

207,0

41,39

3,42

92,18

30,73

2,28

13,86

7,0

18,76

215,6

43,12

3,39

95,77

31,92

2,26

14,72

3,0

9,01

148,0

24,67

4,05

25,74

12,87

1,69

7,07

3,5

10,39

168,1

28,01

4,02

28,91

14,45

1,67

8,16

4,0

11,75

186,9

31,14

3,99

31,79

15,89

1,64

9,22

120

40

4,5

13,07

204,4

34,07

3,96

34,38

17,19

1,62

10,26

5,0

14,36

220,8

36,79

3,92

36,72

18,36

1,60

11,27

5,5

15,61

235,9

39,32

3,89

38,79

19,40

1,58

12,25

6,0

16,83

249,9

41,65

3,85

40,63

20,31

1,55

13,21

6,5

17,66

249,6

41,60

3,76

40,84

20,42

1,52

13,86

7,0

18,76

259,2

43,21

3,72

42,01

21,00

1,50

14,72

3,0

10,21

189,1

31,52

4,30

64,35

21,45

2,51

8,01

3,5

11,79

215,6

35,93

4,28

73,02

24,34

2,49

9,26

4,0

13,35

240,7

40,12

4,25

81,14

27,05

2,47

10,48

4,5

14,87

264,5

44,08

4,22

88,72

29,57

2,44

11,67

120

60

5,0

16,36

286,9

47,82

4,19

95,79

31,93

2,42

12,84

5,5

17,81

308,0

51,34

4,16

102,3

34,12

2,40

13,98

6,0

19,23

327,9

54,65

4,13

108,4

36,14

2,37

15,10

6,5

20,26

333,3

55,56

4,06

110,8

36,93

2,34

15,90

7,0

21,56

348,6

58,10

4,02

115,4

38,48

2,31

16,92

3,0

11,41

230,2

38,36

4,49

123,4

30,85

3,29

8,96

3,5

13,19

263,1

43,85

4,47

140,7

35,18

3,27

10,36

4,0

14,95

294,5

49,09

4,44

157,2

39,30

3,24

11,73

120

80

4,5

16,67

324,5

54,08

4,41

172,8

43,20

3,22

13,08

5,0

18,36

353,0

58,84

4,39

187,6

46,89

3,20

14,41

5,5

20,01

380,1

63,36

4,36

201,5

50,38

3,17

15,71

6,0

21,63

405,9

67,64

4,33

214,7

53,67

3,15

16,98

6,5

22,86

417,1

69,51

4,27

221,3

55,31

3,11

17,94

7,0

24,36

438,0

73,00

4,24

232,0

57,99

3,09

19,12

3,0

11,41

278,1

39,72

4,94

74,10

24,70

2,55

8,96

3,5

13,19

317,7

45,39

4,91

84,19

28,06

2,53

10,36

4,0

14,95

355,5

50,79

4,88

93,68

31,23

2,50

11,73

140

60

4,5

16,67

391,6

55,94

4,85

102,6

34,19

2,48

13,08

5,0

18,36

425,8

60,83

4,82

110,9

36,97

2,46

14,41

5,5

20,01

458,3

65,47

4,79

118,7

39,56

2,44

15,71

6,0

21,63

489,1

69,87

4,75

125,9

41,97

2,41

16,98

6,5

22,86

500,2

71,46

4,68

129,4

43,13

2,38

17,94

7,0

24,36

524,8

74,97

4,64

135,1

45,03

2,36

19,12

4,0

18,15

503,5

71,93

5,27

300,0

60,00

4,07

14,25

4,5

20,27

556,8

79,54

5,24

331,2

66,25

4,04

15,91

140

100

5,0

22,36

608,1

86,87

5,22

361,2

72,24

4,02

17,55

5,5

24,41

657,3

93,90

5,19

389,8

77,97

4,00

19,16

6,0

26,43

704,5

100,6

5,16

417,2

83,45

3,97

20,75

6,5

28,06

731,9

104,6

5,11

434,3

86,85

3,93

22,03

7,0

29,96

772,4

110,3

5,08

457,8

91,55

3,91

23,52

4,0

19,75

577,5

82,50

5,41

456,0

76,00

4,81

15,50

4,5

22,07

639,4

91,35

5,38

504,6

84,10

4,78

17,32

5,0

24,36

699,2

99,88

5,36

551,4

91,90

4,76

19,12

5,5

26,61

756,8

108,1

5,33

596,5

99,41

4,73

20,89

140

120

6,0

28,83

812,3

116,0

5,31

639,8

106,6

4,71

22,63

6,5

30,66

847,8

121,11

5,26

668,3

111,4

4,67

24,07

7,0

32,76

896,3

128,0

5,23

706,2

117,7

4,64

25,71

7,5

34,82

942,5

134,6

5,20

742,2

123,7

4,62

27,33

8,0

36,84

986,5

140,9

5,17

776,5

129,4

4,59

28,92

4,0

18,95

594,5

79,27

5,60

318,4

63,68

4,10

14,87

4,5

21,17

657,9

87,72

5,58

351,8

70,35

4,08

16,62

150

100

5,0

23,36

719,0

95,87

5,55

383,7

76,75

4,05

18,33

5,5

25,51

777,9

103,7

5,52

414,4

82,88

4,03

20,03

6,0

27,63

834,4

111,3

5,50

443,7

88,75

4,01

21,69

6,5

29,36

868,2

115,8

5,44

462,7

92,54

3,97

23,05

7,0

31,36

917,1

122,3

5,41

488,0

97,61

3,95

24,62

3,0

11,41

315,9

39,49

5,26

33,95

16,98

1,73

8,96

3,5

13,19

360,5

45,07

5,23

38,23

19,12

1,70

10,36

4,0

14,95

403,0

50,37

5,19

42,15

21,08

1,68

11,73

4,5

16,67

443,2

55,40

5,16

45,73

22,86

1,66

13,08

160

40

5,0

18,36

481,3

60,16

5,12

48,97

24,48

1,63

14,41

5,5

20,01

517,3

64,66

5,08

51,89

25,94

1,61

15,71

6,0

21,63

551,2

68,90

5,05

54,50

27,25

1,59

16,98

6,5

22,86

559,7

69,96

4,95

55,43

27,71

1,56

17,94

7,0

24,36

585,8

73,22

4,90

57,26

28,63

1,53

19,12

4,0

18,15

597,6

74,71

5,74

203,4

50,85

3,35

14,25

4,5

20,27

660,8

82,60

5,71

224,1

56,02

3,33

15,91

5,0

22,36

721,6

90,20

5,68

243,8

60,95

3,30

17,55

160

80

5,5

24,41

779,9

97,48

5,65

262,6

65,64

3,28

19,16

6,0

26,43

835,8

104,5

5,62

280,4

70,10

3,26

20,75

6,5

28,06

866,0

108,3

5,56

291,5

72,87

3,22

22,03

7,0

29,96

913,5

114,2

5,52

306,6

76,64

3,20

23,52

4,0

19,75

695,0

86,87

5,93

336,9

67,37

4,13

15,50

4,5

22,07

769,6

96,21

5,91

372,3

74,46

4,11

17,32

5,0

24,36

841,7

105,2

5,88

406,3

81,26

4,08

19,12

5,5

26,61

911,2

113,9

5,85

439,0

87,79

4,06

20,89

160

100

6,0

28,83

978,1

122,3

5,82

470,2

94,05

4,04

22,63

6,5

30,66

1019

127,4

5,77

491,1

98,22

4,00

24,07

7,0

32,76

1077

134,7

5,73

518,3

103,7

3,98

25,71

7,5

34,82

1133

141,6

5,70

544,1

108,8

3,95

27,33

8,0

36,84

1186

148,2

5,67

568,6

113,7

3,93

28,92

4,0

21,35

792,3

99,04

6,09

509,8

84,97

4,89

16,76

4,5

23,87

878,5

109,8

6,07

564,6

94,10

4,86

18,74

5,0

26,36

961,8

120,2

6,04

617,5

102,9

4,84

20,69

5,5

28,81

1042

130,3

6,02

668,6

111,4

4,82

22,62

160

120

6,0

31,23

1120

140,0

5,99

717,8

119,6

4,79

24,52

6,5

33,26

1172

146,5

5,94

752,0

125,3

4,76

26,11

7,0

35,56

1241

155,2

5,91

795,5

132,6

4,73

27,91

7,5

37,82

1307

163,4

5,88

837,2

139,5

4,70

29,69

8,0

40,04

1371

171,3

5,85

876,9

146,1

4,68

31,43

5,0

28,36

1082

135,2

6,18

881,4

125,9

5,58

22,26

5,5

31,01

1174

146,7

6,15

955,8

136,5

5,55

24,34

6,0

33,63

1263

157,8

6,13

1028

146,8

5,53

26,40

6,5

35,86

1325

165,7

6,08

1079

154,2

5,49

28,15

160

140

7,0

38,36

1405

175,6

6,05

1144

163,4

5,46

30,11

7,5

40,82

1482

185,2

6,02

1206

172,3

5,44

32,04

8,0

43,24

1555

194,4

6,00

1265

180,8

5,41

33,95

4,0

18,15

678,1

75,3

6,11

118,8

39,6

2,56

14,25

4,5

20,27

749,4

83,3

6,08

130,3

43,4

2,54

15,91

5,0

22,36

817,8

90,9

6,05

141,2

47,1

2,51

17,55

5,5

24,41

883,3

98,1

6,02

151,4

50,5

2,49

19,16

180

60

6,0

26,43

946,0

105,1

5,98

160,9

53,6

2,47

20,75

6,5

28,06

976,4

108,5

5,90

166,6

55,5

2,44

22,03

7,0

29,96

1029

114,3

5,86

174,4

58,1

2,41

23,52

7,5

31,82

1078

119,8

5,82

181,6

60,5

2,39

24,98

8,0

33,64

1125

125,0

5,78

188,2

62,7

2,37

26,41

4,0

19,75

802,0

89,12

6,37

226,5

56,62

3,39

15,50

4,5

22,07

888,0

98,67

6,34

249,7

62,44

3,36

17,32

5,0

24,36

970,9

107,9

6,31

271,9

67,99

3,34

19,12

5,5

26,61

1051

116,8

6,28

293,1

73,28

3,32

20,89

180

80

6,0

28,83

1128

125,3

6,25

313,3

78,31

3,30

22,63

6,5

30,66

1172

130,2

6,18

326,6

81,65

3,26

24,07

7,0

32,76

1238

137,6

6,15

343,9

85,97

3,24

25,71

7,5

34,82

1301

144,6

6,11

360,1

90,03

3,22

27,33

8,0

36,84

1361

151,3

6,08

375,4

93,85

3,19

28,92

4,0

21,35

926,0

102,9

6,59

373,7

74,74

4,18

16,76

4,5

23,87

1027

114,1

6,56

413,3

82,67

4,16

18,74

5,0

26,36

1124

124,9

6,53

451,4

90,29

4,14

20,69

5,5

28,81

1218

135,4

6,50

488, 1

97,61

4,12

22,62

180

100

6,0

31,23

1309

145,5

6,47

523,3

104,7

4,09

24,52

6,5

33,26

1368

152,0

6,41

547,9

109,6

4,06

26,11

7,0

35,56

1448

160,9

6,38

578,8

115,8

4,03

27,91

7,5

37,82

1525

169,4

6,35

608,3

121,7

4,01

29,69

8,0

40,04

1598

177,6

6,32

636,3

127,3

3,99

31,43

4,0

24,55

1174

130,42

6,91

799,5

114,2

5,71

19,27

4,5

27,47

1304

144,87

6,89

887,3

126,8

5,68

21,56

5,0

30,36

1430

158,92

6,86

972,6

138,9

5,66

23,83

180

140

5,5

33,21

1553

172,58

6,84

1055

150,7

5,64

26,07

6,0

36,03

1673

185,85

6,81

1135

162,2

5,61

28,29

6,5

38,46

1759

195,45

6,76

1195

170,8

5,57

30,19

7,0

41,16

1867

207,43

6,73

1268

181,1

5,55

32,31

7,5

43,82

1971

218,99

6,71

1338

191,1

5,52

34,40

8,0

46,44

2071

230,15

6,68

1405

200,8

5,50

36,46

4,0

18,15

738,6

73,86

6,38

52,52

26,26

1,70

14,25

4,5

20,27

815,3

81,53

6,34

57,07

28,53

1,68

15,91

200

40

5,0

22,36

888,7

88,87

6,30

61,22

30,61

1,65

17,55

5,5

24,41

958,8

95,88

6,27

64,98

32,49

1,63

19,16

6,0

26,43

1026

102,6

6,23

68,37

34,19

1,61

20,75

6,5

28,06

1053

105,3

6,13

70,02

35,01

1,58

22,03

7,0

29,96

1107

110,7

6,08

72,50

36,25

1,56

23,52

4,0

21,35

1046

104,6

7,00

249,6

62,40

3,42

16,76

4,5

23,87

1159

115,9

6,97

275,4

68,85

3,40

18,74

5,0

26,36

1269

126,9

6,94

300,1

75,02

3,37

20,69

5,5

28,81

1375

137,5

6,91

323,6

80,91

3,35

22,62

200

80

6,0

31,23

1477

147,7

6,88

346,1

86,53

3,33

24,52

6,5

33,26

1539

153,9

6,80

361,7

90,43

3,30

26,11

7,0

35,56

1629

162,9

6,77

381,2

95,29

3,27

27,91

7,5

37,82

1714

171,4

6,73

399,6

99,89

3,25

29,69

8,0

40,04

1795

179,5

6,70

416,9

104,2

3,23

31,43

4,0

22,95

1200

120,0

7,23

410,6

82,12

4,23

18,01

4,5

25,67

1331

133,1

7,20

454,4

90,87

4,21

20,15

5,0

28,36

1459

145,9

7,17

496,6

99,31

4,18

22,26

5,5

31,01

1583

158,3

7,14

537,2

107,4

4,16

24,34

200

100

6,0

33,63

1703

170,3

7,12

576,3

115,3

4,14

26,40

6,5

35,86

1783

178,3

7,05

604,7

120,9

4,11

28,15

7,0

38,36

1889

188,9

7,02

639,4

127,9

4,08

30,11

7,5

40,82

1992

199,2

6,99

672,5

134,5

4,06

32,04

8,0

43,24

2090

209,0

6,95

704,0

140,8

4,03

33,95

4,0

24,55

1353

135,3

7,42

617,5

102,9

5,02

19,27

4,5

27,47

1503

150,3

7,40

684,7

114,1

4,99

21,56

5,0

30,36

1649

164,9

7,37

749,8

125,0

4,97

23,83

5,5

33,21

1791

179,1

7,34

812,8

135,5

4,95

26,07

6,0

36,03

1929

192,9

7,32

873,7

145,6

4,92

28,29

200

120

6,5

38,46

2026

202,6

7,26

919,5

153,2

4,89

30,19

7,0

41,16

2150

215,0

7,23

974,3

162,4

4,87

32,31

7,5

43,82

2270

227,0

7,20

1027

171,2

4,84

34,40

8,0

46,44

2385

238,5

7,17

1078

179,6

4,82

36,46

5,0

34,36

2029

202,9

7,69

1442

180,3

6,48

26,97

5,5

37,61

2207

220,7

7,66

1568

195,9

6,46

29,52

6,0

40,83

2380

238,0

7,64

1690

211,2

6,43

32,05

6,5

43,66

2513

251,3

7,59

1785

223,1

6,39

34,27

200

160

7,0

46,76

2672

267,2

7,56

1897

237,1

6,37

36,70

7,5

49,82

2826

282,6

7,53

2005

250,6

6,34

39,11

8,0

52,84

2975

297,5

7,50

2110

263,7

6,32

41,48

8,5

55,83

3120

312,0

7,48

2211

276,4

6,29

43,83

9,0

58,78

3260

326,0

7,45

2309

288,7

6,27

46,14

9,5

61,69

3395

339,5

7,42

2404

300,5

6,24

48,43

10,0

64,57

3527

352,7

7,39

2496

312,0

6,22

50,68

4,0

24,55

1519

138,1

7,87

447,4

89,49

4,27

19,27

4,5

27,47

1687

153,4

7,84

495,4

99,08

4,25

21,56

5,0

30,36

1851

168,3

7,81

541,7

108,34

4,22

23,83

220

100

5,5

33,21

2010

182,7

7,78

586,3

117,26

4,20

26,07

6,0

36,03

2164

196,7

7,75

629,3

125,86

4,18

28,29

6,5

38,46

2270

206,3

7,68

661,6

132,31

4,15

30,19

7,0

41,16

2408

218,9

7,65

699,9

139,99

4,12

32,31

7,5

43,82

2541

231,0

7,61

736,6

147,33

4,10

34,40

8,0

46,44

2669

242,7

7,58

771,7

154,34

4,08

36,46

5,0

34,36

2313

210,3

8,21

1155

165,0

5,80

26,97

5,5

37,61

2516

228,7

8,18

1254

179,2

5,77

29,52

6,0

40,83

2714

246,7

8,15

1351

193,0

5,75

32,05

220

140

6,5

43,66

2862

260,2

8,10

1427

203,7

5,72

34,27

7,0

46,76

3043

276,6

8,07

1515

216,5

5,69

36,70

7,5

49,82

3218

292,6

8,04

1601

228,7

5,67

39,11

8,0

52,84

3388

308,0

8,01

1683

240,5

5,64

41,48

5,0

34,36

2579

215,0

8,66

882,0

147,0

5,07

26,97

5,5

37,61

2805

233,8

8,64

957,0

159,5

5,04

29,52

240

120

6,0

40,83

3026

252,1

8,61

1030

171,6

5,02

32,05

6,5

43,66

3188

265,6

8,54

1087

181,2

4,99

34,27

7,0

46,76

3388

282,4

8,51

1153

192,2

4,97

36,70

7,5

49,82

3583

298,6

8,48

1217

202,8

4,94

39,11

8,0

52,84

3771

314,3

8,45

1278

213,1

4,92

41,48

6,0

45,63

3683

306,9

8,98

1974

246,8

6,58

35,82

6,5

48,86

3896

324,7

8,93

2091

261,4

6,54

38,35

7,0

52,36

4148

345,7

8,90

2224

278,1

6,52

41,10

7,5

55,82

4394

366,2

8,87

2354

294,2

6,49

43,82

240

160

8,0

59,24

4633

386,1

8,84

2480

309,9

6,47

46,51

8,5

62,63

4865

405,4

8,81

2602

325,2

6,45

49,16

9,0

65,98

5091

424,2

8,78

2720

340,0

6,42

51,79

9,5

69,29

5311

442,5

8,75

2835

354,3

6,40

54,39

10,0

72,57

5524

460,3

8,72

2946

368,2

6,37

56,96

10,5

74,86

5590

465,8

8,64

2990

373,8

6,32

58,76

11,0

77,97

5777

481,4

8,61

3088

386,1

6,29

61,20

11,5

81,03

5957

496,4

8,57

3183

397,8

6,27

63,61

12,0

84,06

6130

510,9

8,54

3273

409,2

6,24

65,99

6,0

45,63

3885

310,8

9,23

1768

235,7

6,22

35,82

6,5

48,86

4109

328,7

9,17

1872

249,6

6,19

38,35

250

150

7,0

52,36

4375

350,0

9,14

1991

265,4

6,17

41,10

7,5

55,82

4633

370,7

9,11

2106

280,8

6,14

43,82

8,0

59,24

4885

390,8

9,08

2217

295,7

6,12

46,51

6,0

44,43

3888

299,0

9,35

1326

204,0

5,46

34,88

6,5

47,56

4106

315,8

9,29

1403

215,8

5,43

37,33

7,0

50,96

4369

336,1

9,26

1490

229,2

5,41

40,00

7,5

54,32

4625

355,8

9,23

1574

242,2

5,38

42,64

8,0

57,64

4874

374,9

9,20

1656

254,8

5,36

45,25

260

130

8,5

60,93

5116

393,5

9,16

1735

266,9

5,34

47,83

9,0

64,18

5350

411,6

9,13

1811

278,6

5,31

50,38

9,5

67,39

5578

429,1

9,10

1885

290,0

5,29

52,90

10,0

70,57

5799

446,0

9,06

1956

300,9

5,26

55,39

10,5

72,76

5848

449,8

8,96

1982

305,0

5,22

57,12

11,0

75,77

6038

464,5

8,93

2044

314,5

5,19

59,48

11,5

78,73

6221

478,6

8,89

2103

323,6

5,17

61,81

12,0

81,66

6397

492,1

8,85

2160

332,3

5,14

64,10

6,0

45,63

4777

318,4

10,23

841,4

168,3

4,29

35,82

6,5

48,86

5038

335,9

10,15

888,9

177,8

4,27

38,35

7,0

52,36

5360

357,3

10,12

942,1

188,4

4,24

41,10

300

100

7,5

55,82

5673

378,2

10,08

993,3

198,7

4,22

43,82

8,0

59,24

5977

398,5

10,04

1043

208,5

4,20

46,51

8,5

62,63

6273

418,2

10,01

1090

218,0

4,17

49,16

9,0

65,98

6559

437,3

9,97

1135

227,0

4,15

51,79

9,5

69,29

6836

455,8

9,93

1179

235,7

4,12

54,39

10,0

72,57

7105

473,7

9,90

1220

244,0

4,10

56,96

6,0

57,63

7370

491,3

11,31

3961

396,1

8,29

45,24

6,5

61,86

7838

522,5

11,26

4217

421,7

8,26

48,56

7,0

66,36

8365

557,7

11,23

4497

449,7

8,23

52,09

7,5

70,82

8882

592,1

11,20

4771

477,1

8,21

55,59

300

200

8,0

75,24

9388

625,9

11,17

5039

503,9

8,18

59,07

8,5

79,63

9884

658,9

11,14

5302

530,2

8,16

62,51

9,0

83,98

10370

691,3

11,11

5558

555,8

8,14

65,92

9,5

88,29

10845

723,0

11,08

5809

580,9

8,11

69,31

10,0

92,57

11310

754,0

11,05

6054

605,4

8,09

72,66

10,5

95,86

11547

769,8

10,98

6195

619,5

8,04

75,25

11,0

99,97

11970

798,0

10,94

6418

641,8

8,01

78,47

11,5

104,0

12383

825,5

10,91

6636

663,6

7,99

81,67

12,0

108,1

12784

852,3

10,88

6847

684,7

7,96

84,83

6,0

57,63

8012

500,8

11,79

3308

367,5

7,58

45,24

6,5

61,86

8517

532,3

11,73

3520

391,1

7,54

48,56

7,0

66,36

9089

568,1

11,70

3752

416,9

7,52

52,09

7,5

70,82

9650

603,1

11,67

3979

442,2

7,50

55,59

320

180

8,0

75,24

10200

637,5

11,64

4201

466,8

7,47

59,07

8,5

79,63

10738

671,1

11,61

4418

490,9

7,45

62,51

9,0

83,98

11265

704,0

11,58

4630

514,4

7,42

65,92

9,5

88,29

11780

736,3

11,55

4836

537,4

7,40

69,31

10,0

92,57

12285

767,8

11,52

5038

559,7

7,38

72,66

10,5

95,86

12530

783,1

11,43

5155

572,7

7,33

75,25

11,0

99,97

12988

811,7

11,40

5338

593,1

7,31

78,47

11,5

104,0

13434

839,6

11,36

5517

613,0

7,28

81,67

12,0

108,1

13867

866,7

11,33

5690

632,2

7,26

84,83

6,0

69,63

12456

711,8

13,37

7457

596,6

10,35

54,66

6,5

74,86

13293

759,6

13,33

7963

637,0

10,31

58,76

7,0

80,36

14210

812,0

13,30

8508

680,6

10,29

63,08

7,5

85,82

15112

863,5

13,27

9044

723,5

10,27

67,37

350

250

8,0

91,24

15999

914,3

13,24

9570

765,6

10,24

71,63

8,5

96,63

16872

964,1

13,21

10087

807,0

10,22

75,85

9,0

102,0

17731

1013

13,19

10595

847,6

10,19

80,05

9,5

107,3

18575

1061

13,16

11094

887,5

10,17

84,22

10,0

112,6

19404

1109

13,13

11583

926,7

10,14

88,36

10,5

116,9

19923

1138

13,06

11912

952,9

10,10

91,73

11,0

122,0

20694

1183

13,03

12368

989,5

10,07.

95,74

11,5

127,0

21451

1226

12,99

12815

1025

10,04

99,72

12,0

132,1

22191

1268

12,96

13253

1060

10,02

103,7

6,0

75,63

14232

813,2

13,72

11259

750,6

12,20

59,37

6,5

81,36

15210

869,2

13,67

12037

802,5

12,16

63,87

7,0

87,36

16269

929,6

13,65

12872

858,1

12,14

68,58

7,5

93,32

17312

989,2

13,62

13694

912,9

12,11

73,26

8,0

99,24

18339

1048

13,59

14504

966,9

12,09

77,91

350

300

8,5

105,1

19351

1106

13,57

15301

1020

12,06

82,53

9,0

111,0

20347

1163

13,54

16086

1072

12,04

87,12

9,5

116,8

21328

1219

13,51

16858

1124

12,01

91,68

10,0

122,6

22294

1274

13,49

17618

1175

11,99

96,21

10,5

127,4

22948

1311

13,42

18147

1210

11,94

99,98

11,0

133,0

23855

1363

13,39

18861

1257

11,91

104,4

11,5

138,5

24745

1414

13,36

19561

1304

11,88

108,7

12,0

144,1

25619

1464

13,34

20249

1350

11,86

113,1

6,0

69,63

13885

730,8

14,12

6011

546,4

9,29

54,66

6,5

74,86

14810

779,5

14,07

6418

583,4

9,26

58,76

380

220

7,0

80,36

15831

833,2

14,04

6854

623,1

9,24

63,08

7,5

85,82

16836

886,1

14,01

7282

662,0

9,21

67,37

8,0

91,24

17824

938,1

13,98

7703

700,3

9,19

71,63

10,0

112,6

23000

1150

14,29

7859

785,9

8,36

88,36

10,5

116,9

23577

1179

14,20

8080

808,0

8,32

91,73

400

200

11,0

122,0

24485

1224

14,17

8383

838,3

8,29

95,74

11,5

127,0

25374

1269

14,13

8679

867,9

8,27

99,72

12,0

132,1

26245

1312

14,10

8968

896,8

8,24

103,7

Примечания к таблицам 1 и 2

1 I - момент инерции; W - момент сопротивления; i - радиус инерции.

2 Радиус наружного закругления угла R = 2,0t при t £ 6,0 мм; R = 2,5t при 6,0 < t £ 10,0 мм; R = 3,0t при t > 10,0 мм.

3 Масса 1 м длины профиля определена по площади поперечного сечения, при плотности стали 7,85 г/см3.

4 По согласованию потребителя с изготовителем допускается изготовление профилей других размеров.

4 Технические требования

4.1 Профили изготовляют в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

4.2 Профили следует изготавливать из листового проката, поставляемого в рулонах по ГОСТ 19903, из стали:

- углеродистой общего назначения и низколегированной толщиной 3 мм и более - по ГОСТ 27772;

- углеродистой общего назначения толщиной 4 мм и более - по ГОСТ 14637; толщиной 3 мм - по ГОСТ 16523;

- углеродистой качественной марок 10, 15 и 20 - по ГОСТ 1050;

- низколегированной толщиной 4 мм и более - по ГОСТ 19281; толщиной 3 мм - по ГОСТ 17066.

Марку стали и категорию поставки указывают в заказе на профили.

4.3 Местная кривизна профилей в горизонтальной и вертикальной плоскостях не должна превышать 1 мм на 1 м длины профиля.

Общая кривизна не должна превышать произведения допускаемой местной кривизны (на 1 м длины) на длину профиля в метрах.

4.4 Скручивание профилей вокруг продольной оси не должно превышать величины 2,0 мм плюс 0,5 мм на каждый метр длины профиля.

4.5 Выпуклость и вогнутость стенок профилей не должны превышать 0,01 размера профиля.

4.6 Профили должны быть обрезаны под прямым углом. Отклонение от перпендикулярности плоскости реза к оси профиля не должно выводить профиль за номинальные размеры по длине.

Допускается огневая обрезка торцов отдельных профилей в количестве не более 7 % массы партии.

4.7 Трещины, закаты, глубокие риски и другие повреждения на поверхности профилей не допускаются. Незначительная шероховатость, забоины, вмятины, мелкие риски, тонкий слой окалины и отдельные волосовины не должны препятствовать выявлению поверхностных дефектов и выводить толщину стенки поперечного сечения профиля за пределы допускаемых отклонений.

4.8 Заусенцы на торцах профилей должны удаляться механическим способом по требованию заказчика.

4.9 Продольный сварной шов выполняют автоматической высокочастотной сваркой, и он должен располагаться на расстоянии от грани профиля не ближе 4t.

4.10 Грат с продольного шва снимают с наружной стороны профиля, при этом высота грата, выступающего над поверхностью профиля, не должна превышать:

- при толщине стенки профиля до 4 мм    - 0,5 мм;

- »        »       »            »           более 4 мм     - 1,0 мм.

4.11 Непровары (несплавления) продольного шва не должны превышать 50 мм на 1 м длины профиля. Длина отдельного местного непровара не должна быть более 20 мм.

Дефектные участки должны быть исправлены при помощи ручной или полуавтоматической сварки по ГОСТ 5264 и ГОСТ 8713 с применением сварочных и присадочных материалов, соответствующих механическим свойствам стали профиля. После исправления швы должны быть зачищены.

4.12 Временное сопротивление разрыву продольного сварного шва должно быть не менее 0,95 временного сопротивления разрыву основного металла.

4.13 Комплектность

4.13.1 В комплект поставки входят: профили, упакованные в пачки по типоразмерам и партиям, и документ о качестве.

4.13.2 Документ о качестве должен содержать следующие данные:

- наименование предприятия-изготовителя или его товарный знак;

- наименование потребителя;

- обозначение профиля;

- номер плавки, химический состав и механические свойства стали (по данным документа о качестве со штампом ОТК завода - поставщика листового проката в рулонах);

- длину профиля;

- количество пачек;

- количество профилей;

- номер заказа и штамп ОТК;

- дату оформления документа о качестве.

4.14 Упаковка

4.14.1 Профили увязывают в пачки с учетом требований ГОСТ 7566.

Профили в пачке должны быть плотно уложены и прочно обвязаны в поперечном направлении через каждые 2 - 3 м длины.

Профили в пачке длиной до 6 м включительно должны быть обвязаны не менее чем в двух местах.

Профили поставляют по теоретической массе.

Масса пачки - не более 10 т.

4.14.2 Упаковка профилей в пачки должна обеспечивать возможность производить погрузочно-разгрузочные работы грузоподъемными механизмами без повреждения профилей и с соблюдением мер техники безопасности.

4.15 Маркировка

4.15.1 Маркировка профилей - по ГОСТ 7566.

4.15.2 Маркировка должна содержать:

- наименование или товарный знак предприятия-изготовителя;

- обозначение профиля;

- номер плавки;

- длину профиля;

- количество профилей;

- массу и номер пачки;

- клеймо ОТК.

5 Правила приемки и методы контроля

5.1 Профили принимают партиями. Партией считают профили одного профилеразмера и одной марки стали, сопровождаемые одним документом о качестве. Количество профилей в партии должно быть не более 200 шт.

5.2 При наличии автоматического контроля сварки продольного шва проверке внешнего вида подлежат 3 % профилей от партии.

При отсутствии автоматического контроля профили подвергают сплошному контролю по ГОСТ 3242.

5.3 При проверке качества поверхности профилей партию считают соответствующей требованиям настоящего стандарта, если масса профилей с неудовлетворительной поверхностью не превышает 3 % массы партии.

5.4 Участки профилей с поперечными швами должны быть вырезаны и отбракованы. Допускается заварка поперечных швов профиля полуавтоматической сваркой при условии обеспечения равнопрочности шва основному металлу. Стык должен быть отмечен несмываемой краской.

5.5 Размеры, имеющие предельные отклонения, должны быть проверены на профилях, отобранных через каждые 1000 м профилирования.

5.6 Если при проверке отобранных профилей окажется хотя бы один не соответствующий требованиям настоящего стандарта, следует отобрать удвоенное количество профилей от той же партии и произвести их повторную проверку.

При неудовлетворительных результатах повторной проверки производят поштучный контроль.

5.7 Марка, химический состав и механические свойства материала профилей должны быть удостоверены документом о качестве предприятия - поставщика листового проката в рулонах.

5.8 Геометрические размеры проверяют при операционном контроле измерительной металлической линейкой по ГОСТ 427, штангенциркулем МЦ-3 по ГОСТ 166, радиусным шаблоном, угловым шаблоном, угломером по ГОСТ 5378. Длину профилей замеряют рулеткой РЗ-20 по ГОСТ 7502.

Геометрические размеры сечения профиля проверяются на расстоянии не менее большего размера сечения от торца профиля.

Допускается замена указанных мерительных инструментов другими, аналогичными по назначению, классом точности не ниже предусмотренных указанными стандартами.

5.9 Местную кривизну измеряют металлической линейкой по ГОСТ 427. Общую кривизну профиля измеряют при помощи струны, натянутой по концам профиля, и линейкой.

5.10 Скручивание и отклонение от перпендикулярности плоскости реза профилей определяют угломером по ГОСТ 5378.

5.11 Качество резки профилем проверяют внешним осмотром.

5.12 Сварные швы контролируют в соответствии с ГОСТ 3242 без испытаний на плотность.

5.13 Комплектность проверяют сравнением подготовленной к отправке партии профилей с наряд-заказом.

5.14 Упаковку и маркировку профилей проверяют внешним осмотром на соответствие требованиям настоящего стандарта.

6 Транспортирование и хранение

6.1 Профили перевозят транспортом всех видов в соответствии с правилами перевозки, действующими на данном виде транспорта.

6.2 Транспортирование профилей в части воздействия климатических факторов внешней среды - по условиям 7, хранение - по условиям 4 ГОСТ 15150.

7 Гарантии изготовителя

7.1 Изготовитель гарантирует соответствие профилей требованиям настоящего стандарта при соблюдении потребителем условий транспортирования и хранения.

7.2 Гарантийный срок хранения профилей - 24 мес. с момента отгрузки с завода-изготовителя.

Ключевые слова: профили гнутые замкнутые, сортамент, технические требования, правила приемки и методы контроля, транспортирование и хранение, гарантии изготовителя



© 2013 Ёшкин Кот :-)
