ОСТ 24.125.159-01

СТАНДАРТ ОТРАСЛИ

ОПОРЫ КАТКОВЫЕ
ТРУБОПРОВОДОВ ТЭС И АЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

Предисловие

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И. И. Ползунова» (ОАО «НПО ЦКТИ») и открытым акционерным обществом «Белгородский завод энергетического машиностроения» (ОАО «Белэнергомаш»)

ИСПОЛНИТЕЛИ: от ОАО «Белэнергомаш» ЗАВГОРОДНИЙ Ю.В., СЕРГЕЕВ О.А., РОГОВ В.А.; от ОАО «НПО ЦКТИ» ПЕТРЕНЯ Ю.К., д-р физ.-мат. наук; СУДАКОВ А.В., д-р техн. наук; ДАНЮШЕВСКИЙ И.А., канд. техн. наук; ИВАНОВ Б.Н., канд. техн. наук; ТАБАКМАН М.Л.; ГЕОРГИЕВСКИЙ Н.В.

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Департаментом промышленной и инновационной политики в машиностроении Министерства промышленности, науки и технологий Российской Федерации письмом № 10-1984 от 31.10.2001 г.

3 ВВЕДЕН ВПЕРВЫЕ

СТАНДАРТ ОТРАСЛИ

ОПОРЫ КАТКОВЫЕ ТРУБОПРОВОДОВ ТЭС И АЭС

Конструкция и размеры

Дата введения 2002-01-01

1 Область применения

Настоящий стандарт распространяется на опоры катковые трубопроводов ТЭС и АЭС:

- из хромомолибденованадиевых сталей наружным диаметром от 194 до 630 мм с температурой среды t £ 560 °С;

- из углеродистой и кремнемарганцовистых сталей наружным диаметром от 194 до 630 мм с температурой среды t ≤ 440 °С;

- из сталей аустенитного класса наружным диаметром от 219 до 325 мм с температурой среды t ≤ 440 °С.

Стандарт устанавливает конструкцию и размеры катковых опор.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры

ОСТ 24.125.154-01 Опоры скользящие трубопроводов ТЭС и АЭС. Конструкция и размеры

ОСТ 24.125.160-01 Блоки катковые направляющие для опор трубопроводов ТЭС и АЭС. Конструкция и размеры

ОСТ 24.125.163-01 Блоки катковые двухрядные для опор трубопроводов ТЭС и АЭС. Конструкция и размеры

ОСТ 24.125.170-01 Детали и сборочные единицы опор, подвесок, стяжек для линзовых компенсаторов и приводов дистанционного управления арматурой трубопроводов ТЭС и АЭС. Общие технические условия

РД 153-34.1-003-01 Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования (РТМ-1с)

3 Конструкция и размеры

3.1 Конструкция и основные размеры должны соответствовать указанным на рисунках 1, 2 и в таблицах 1 - 5.

Катковая опора является сочетанием скользящей опоры (поз. 1) и каткового блока (поз. 2). Катковый блок может быть однорядным (направляющим) (рисунок 1) и двухрядным (рисунок 2). Корпус опоры устанавливается симметрично в центре верхней плиты каткового блока и приваривается к ней непрерывным швом при монтаже. Нижнее основание каткового блока приваривается к строительным конструкциям непрерывным швом, либо прерывистым, симметричным относительно осей опоры. Сварку производить по РД 153-34.1-003-01. Установочное положение каткового блока при монтаже по ОСТ 24.125.170.

3.2 Маркировка и остальные технические требования по ОСТ 24.125.170.

3.3 Пример условного обозначения катковой опоры исполнения 05:

ОПОРА 05 ОСТ 24.125.159

3.4 Пример маркировки: 05 ОСТ 24.125.159

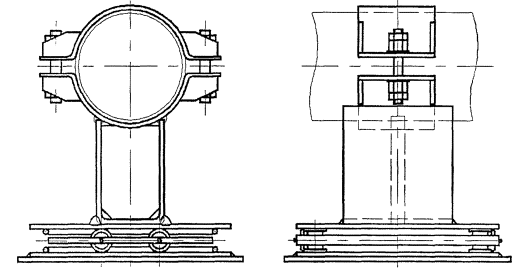

Вариант установки каткового блока

* - Размеры для справок.

1 - опора скользящая; 2 - блок катковый

Рисунок 1.

1- опора скользящая; 2 - катковый блок

Остальное см. рисунок 1.

Рисунок 2.

Таблица 1

Основные размеры и спецификация катковых опор трубопроводов из хромомолибденованадиевых сталей

Размеры в миллиметрах

Исполнение

Наружный диаметр трубопровода Da

B*

B1*

H*

к + 1

к1 + 2

l, не менее

Масса, кг

Опора скользящая, поз. 1, 1 шт.

Блок катковый, поз. 2

Исполнение по ОСТ 24.125.154

Исполнение по ОСТ 24.125.160

01

194

330

320

331

6

8

600

33,90

06

01

02

219

355

347

34,18

07

03

245

390

360

38,71

08

04

273

430

380-

39,05

09

05

325

490

416

43,50

10

06

377

560

430

8

10

800

53,28

11

07

426

610

470

474

70,36

12

02

08

465

660

503

79,36

13

09

530

740

500

85,54

14

10

630

850

570

10

12

108,94

15

* Размеры для справок.

Таблица 2

Основные размеры и спецификация катковых опор трубопроводов из хромомолибденованадиевых сталей

Размеры в миллиметрах

Исполнение

Наружный диаметр трубопровода Da

B*

B1*

H*

к + 1

к1 + 2

l, не менее

Масса, кг

Опора скользящая, поз. 1, 1шт.

Блок катковый двухрядный, поз. 2

Исполнение по ОСТ 24.125.154

Исполнение по ОСТ 24.125.163

11

194

330

320

393

6

8

600

54,96

06

01

12

219

355

409

55,22

07

13

245

390

422

59,75

08

14

273

430

442

60,09

09

15

325

490

478

64,54

10

16

377

560

492

8

10

800

74,32

11

17

426

610

470

540

114,50

12

02

18

465

660

569

123,50

13

19

530

740

566

129,68

14

20

630

850

636

10

12



153,08

15

* Размеры для справок.

Таблица 3

Основные размеры и спецификация катковых опор трубопроводов из углеродистых и кремнемарганцовистых сталей

Размеры в миллиметрах

Исполнение

Наружный диаметр трубопровода Da

B*

B1*

H*

к + 1

к1 + 2

l, не менее

Масса, кг

Опора скользящая, поз. 1, 1 шт.

Блок катковый, поз. 2

Исполнение по ОСТ 24.125.154

Исполнение по ОСТ 24.125.160

21

194

330

320

311

6

8

600

33,28

24

01

22

219

355

327

33,48

25

23

245

390

340

37,84

26

24

273

430

360

38,14

27

25

325

490

396

42,33

28

26

377

560

410

8

10

800

51,68

29

27

426

610

470

454

68,50

30

02

28

465

660

483

77,54

31

29

530

740

480

83,52

32

30

630

850

550

10

12

105,80

33

31

820

1110

790

668

148,53

35

03

* Размеры для справок.

Таблица 4

Основные размеры и спецификация катковых опор трубопроводов из углеродистых и кремнемарганцовистых сталей

Размеры в миллиметрах

Исполнение

Наружный диаметр трубопровода Da

B*

B1*

H*

к + 1

к1 + 2

l, не менее

Масса, кг

Опора скользящая, поз. 1, 1 шт.

Блок катковый двухрядный, поз. 2

Исполнение по ОСТ 24.125.154

Исполнение по ОСТ 24.125.163

32

194

330

320

373

6

8

600

54,32

24

01

33

219

355

389

54,52

25

34

245

390

402

58,88

26

35

273

430

422

59,18

27

36

325

490

458

63,37

28

37

377

560

472

8

10

800

72,72

29

38

426

610

470

520

112,64

30

02

39

465

660

549

121,68

31

40

530

740

546

127,66

32

41

630

850

616

10

12

149,94

33

* Размеры для справок.

Таблица 5

Основные размеры и спецификация катковых опор трубопроводов из аустенитных сталей

Размеры в миллиметрах

Исполнение

Наружный диаметр трубопровода Da

B*

B1*

H*

к + 1

к1 + 2

l, не менее

Масса, кг

Опора скользящая, поз. 1, 1 шт.

Блок катковый, поз. 2

Исполнение по ОСТ 24.125.154

Исполнение по ОСТ 24.125.160

42

219

355

320

328

6

8

600

34,80

42

01

по ОСТ 24.125.160

43

245

390

341

38,30

43

44

273

430

361

38,70

44

45

325

490

397

43,20

45

46

219

355

390

54,86

42

по ОСТ 24.125.163

47

245

390

403

59,38

43

48

273

430

423

59,79

44

49

325

490

459

64,24

45

* Размеры для справок.

Ключевые слова: катковые опоры, трубопроводы, конструкция, размеры.
