МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ ПРОИЗВОДСТВЕННО-ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ
ПО СТРОИТЕЛЬСТВУ

ВСЕСОЮЗНЫЙ ИНСТИТУТ ПО ПРОЕКТИРОВАНИЮ ОРГАНИЗАЦИИ
ЭНЕРГЕТИЧЕСКОГО СТРОИТЕЛЬСТВА

«ОРГЭНЕРГОСТРОЙ»

ТЕХНОЛОГИЧЕСКИЕ КАРТЫ НА СООРУЖЕНИЕ
ВЛ 35-500 кВ

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
К-4-10

СБОРКА И УСТАНОВКА (С ЗЕМЛЯНЫМИ РАБОТАМИ)
УНИФИЦИРОВАННЫХ ЖЕЛЕЗОБЕТОННЫХ ОПОР
С ВИБРИРОВАННЫМИ СТОЙКАМИ
ДЛИНОЙ 16,4 м ВЛ 35 кВ

Москва

1976

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ К-IV-10 (СБОРНИК) РАЗРАБОТАНЫ ОТДЕЛОМ ОРГАНИЗАЦИИ И МЕХАНИЗАЦИИ СТРОИТЕЛЬСТВА ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ ИНСТИТУТА «ОРГЭНЕРГОСТРОЙ»

Составители: Б.И. РАВИН, Е.И. КОГАН, П.И. БЕРМАН, А.В. ЦИТОВИЧ, А.Ф. КУЗЬМИНА, Н.И. БАЛАБАНОВА

СБОРНИК ТИПОВЫХ ТЕХНОЛОГИЧЕСКИХ КАРТ СОСТАВЛЕН НА СБОРКУ И УСТАНОВКУ (С ЗЕМЛЯНЫМИ РАБОТАМИ) УНИФИЦИРОВАННЫХ ЖЕЛЕЗОБЕТОННЫХ ОПОР С ВИБРИРОВАННЫМИ СТОЙКАМИ ДЛИНОЙ 16,4 м ВЛ 35 кВ.

ТЕХНОЛОГИЧЕСКИЕ КАРТЫ СОСТАВЛЕНЫ СОГЛАСНО МЕТОДИЧЕСКИМ УКАЗАНИЯМ ПО РАЗРАБОТКЕ ТИПОВЫХ ТЕХНОЛОГИЧЕСКИХ КАРТ В СТРОИТЕЛЬСТВЕ, УТВЕРЖДЕННЫМ ГОССТРОЕМ СССР 2 ИЮЛЯ 1964 ГОДА, И СЛУЖАТ РУКОВОДСТВОМ ПРИ СООРУЖЕНИИ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ 35 - 500 кВ НА УНИФИЦИРОВАННЫХ ОПОРАХ.



ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА

ВЛ 35-500 кВ

БУРЕНИЕ КОТЛОВАНОВ ДЛЯ УНИФИЦИРОВАННЫХ ЖЕЛЕЗОБЕТОННЫХ ОПОР ВЛ 35 кВ С ВИБРИРОВАННЫМИ СТОЙКАМИ ДЛИНОЙ 16,4 м

К-4-10-5

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Технологическая карта служит руководством при производстве работ по бурению котлованов диаметром 500 и 700 мм на глубину 2,8 м на строительстве линий электропередачи 35 кВ, а также пособием для проектирования производства работ.

2. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА БУРЕНИЕ КОТЛОВАНОВ ДЛЯ ОДНОЙ ОПОРЫ

Наименование

Ед. измер.

Тип опоры

ПБ35-1В, ПБ35-3В, ПУСБ35-1В, УБ35-1В

УБ35-3В

1

2

3

4

1. Трудоёмкость

чел.-дн.

0,23

0,69

2. Работа механизмов

маш.-см.

0,115

0,345

3. Численность звена

чел.

2

2

4. Продолжительность бурения

смена

0,115

0,345

Производительность звена за смену

Опора

8,7

2,9

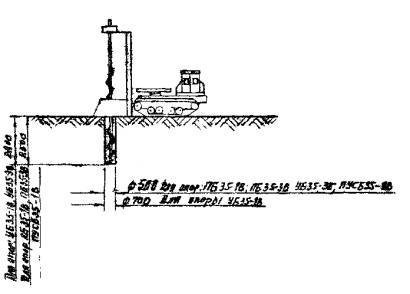

Рис. 5-1. Бурение котлованов машиной МРК-2 с буром d = 500 мм и d = 700 мм

3. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ БУРЕНИЯ КОТЛОВАНОВ

3.1. Картой предусматривается устройство цилиндрических котлованов буровой машиной МРК-2 или другими, позволяющими производить бурение на глубину не менее 2,8 м, с диаметром бура 500 и 700 мм.

3.2. До начала работ по бурению котлованов должны быть выполнены подготовительные работы, предусмотренные п. 2 Общей части, а также работы по разбивке котлованов, их разработке, установке анкерных плит и подножников и сборке опоры (карты К-4-10-1), (К-4-10-2, К-4-10-4).

3.3. Особое внимание следует обратить на выбуривание котлованов точно по отвесу (вертикально) и на проектную глубину.

3.4. В целях сохранения котлованов от обрушения и для более качественной заделки опор в грунте, выбуривание котлованов следует производить не более чем за сутки до установки опор.

4. ОРГАНИЗАЦИЯ И МЕТОДЫ ТРУДА РАБОЧИХ

4.1. Разработка котлованов для установки опор выполняется звеном рабочих в следующем составе:

Профессия

Разряд

К-во человек

Примечание

1. Электролинейщик

3

1



2. Машинист

5

1



Итого

2



4.2. Последовательность и способы выполнения основных операций:

а) машинист устанавливает остриё бура над центром котлована, электролинейщик удаляет осевой знак, после чего котлован пробуривается на проектную глубину (рис. 5-1);

б) электролинейщик отбрасывает грунт от края котлована и очищает бур;

в) машинист подготавливает машину к переезду на следующий пикет.

4.3. КАЛЬКУЛЯЦИЯ ТРУДОВЫХ ЗАТРАТ

Основание

Наименование работ

Ед. измерения

Объём работ

Затраты труда чел.-ч.

На единицу измерения

На весь объём работ

1

2

3

4

5

6

А. Опоры ПБ35-1В, ПБ35-3В, ПУСБ35-1В, УБ35-1В

1. ЕНиР § 23-3-2, п.1 «а» «г»

Бурение котлованов в немёрзлых грунтах группы II

котлов.

1

0,93

0,93

электролинейщики



0,93

машинисты

0,93

Итого







1,86

Б. Опоры УБ35-3В

2. § 23-3-2, п. 1 «а» «г»

Бурение котлованов в немёрзлых грунтах группы II

котлов.

3

0,93

2,79

электролинейщики



2,79

машинисты

2,79

Итого







5,58

5. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

А. МЕХАНИЗМЫ

Наименование

Тип

Марка

К-во шт.

Техническая характеристика машин

Буровая машина

самоходная

МРК-2

1

Диаметр бурения до 700 мм, глубина 3,5 м

Примечание: Для разработки цилиндрическим котлованов могут быть использованы другие механизмы с бурами 500 и 700 мм и глубиной бурения до 2,8 м.

Б. ИНСТРУМЕНТЫ И ПРИСПОСОБЛЕНИЯ

Наименование

Ед. измер.

К-во

Примечание

1. Лопата штыковая

шт.

1



2. Лопата совковая

-"-

1



3. Рулетка стальная 20 м

-"-

1



4. Топор плотничий

-"-

1



5. Кувалда 2 кг

-"-

1



6. Рейка длиной 4,5 м

-"-

1



7. Аптечка

компл.

1



В. ЭКСПЛУАТАЦИОННЫЕ МАТЕРИАЛЫ

Наименование

Ед. измер.

Количество на одну опору

ПБ35-1В, ПБ35-3В, ПУСБ35-1В, УБ35-1В

УБ35-3В

1. Дизельное топливо

кг

6,2

18,6

2. Дизельная смазка

кг

0,31

0,93
