МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ ПРОИЗВОДСТВЕННО-ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ
ПО СТРОИТЕЛЬСТВУ

ВСЕСОЮЗНЫЙ ИНСТИТУТ ПО ПРОЕКТИРОВАНИЮ ОРГАНИЗАЦИИ
ЭНЕРГЕТИЧЕСКОГО СТРОИТЕЛЬСТВА

«ОРГЭНЕРГОСТРОЙ»

ТЕХНОЛОГИЧЕСКИЕ КАРТЫ НА СООРУЖЕНИЕ
ВЛ 35-500 кВ

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
К-4-10

СБОРКА И УСТАНОВКА (С ЗЕМЛЯНЫМИ РАБОТАМИ)
УНИФИЦИРОВАННЫХ ЖЕЛЕЗОБЕТОННЫХ ОПОР
С ВИБРИРОВАННЫМИ СТОЙКАМИ
ДЛИНОЙ 16,4 м ВЛ 35 кВ

Москва

1976



ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ К-IV-10 (СБОРНИК) РАЗРАБОТАНЫ ОТДЕЛОМ ОРГАНИЗАЦИИ И МЕХАНИЗАЦИИ СТРОИТЕЛЬСТВА ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ ИНСТИТУТА «ОРГЭНЕРГОСТРОЙ»

Составители: Б.И. РАВИН, Е.И. КОГАН, П.И. БЕРМАН, А.В. ЦИТОВИЧ, А.Ф. КУЗЬМИНА, Н.И. БАЛАБАНОВА

СБОРНИК ТИПОВЫХ ТЕХНОЛОГИЧЕСКИХ КАРТ СОСТАВЛЕН НА СБОРКУ И УСТАНОВКУ (С ЗЕМЛЯНЫМИ РАБОТАМИ) УНИФИЦИРОВАННЫХ ЖЕЛЕЗОБЕТОННЫХ ОПОР С ВИБРИРОВАННЫМИ СТОЙКАМИ ДЛИНОЙ 16,4 м ВЛ 35 кВ.

ТЕХНОЛОГИЧЕСКИЕ КАРТЫ СОСТАВЛЕНЫ СОГЛАСНО МЕТОДИЧЕСКИМ УКАЗАНИЯМ ПО РАЗРАБОТКЕ ТИПОВЫХ ТЕХНОЛОГИЧЕСКИХ КАРТ В СТРОИТЕЛЬСТВЕ, УТВЕРЖДЕННЫМ ГОССТРОЕМ СССР 2 ИЮЛЯ 1964 ГОДА, И СЛУЖАТ РУКОВОДСТВОМ ПРИ СООРУЖЕНИИ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ 35 - 500 кВ НА УНИФИЦИРОВАННЫХ ОПОРАХ.





ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ

ВЛ 35-500 кВ

СБОРКА И УСТАНОВКА (С ЗЕМЛЯНЫМИ РАБОТАМИ) УНИФИЦИРОВАННЫХ ЖЕЛЕЗОБЕТОННЫХ ОПОР ВЛ 35 кВ С ВИБРИРОВАННЫМИ СТОЙКАМИ ДЛИНОЙ 16,4 м

К-4-10

ОБЩАЯ ЧАСТЬ

1. Сборник К-4-10 состоит из 7-ми технологических карт на производство земляных работ, сборку и установку унифицированных железобетонных опор ВЛ 35 кВ с вибрированными стойками длиной 16,4 м.

Конструкции опор приняты согласно монтажным схемам Северо-Западного отделения института «Энергосетьпроект» №№ 5384тм-тз-1, 5384тм-тз-2, 5384тм-тз-3, 5384тм-тз-4, 5384тм-тз-5, 5384тм-тз-6 и 5384тм-тз-29. Общий вид опор приведён на рис. 0-1 и 0-2.

Карты служат руководством при сооружении линий электропередачи, а также пособием при проектировании производства работ.

2. До начала монтажа опор должны быть выполнены следующие подготовительные работы, не учитываемые данными картами:

а) устройство подъездов к пикетам;

б) расчистка площадок размером 30´30 м от деревьев, пней, кустарника, валунов и других местных предметов, мешающих производству работ (в зимнее время - очистка от снега);

в) вывозка на пикеты элементов фундамента, комплектов металлических деталей опоры, железобетонных стоек и ригелей.

3. Картами предусмотрен монтаж железобетонных опор при поточном строительстве ВЛ специализированными звеньями комплексной бригады по монтажу этих опор.

Количество звеньев, входящих в состав комплексной бригады, определяется в зависимости от трудоёмкости сооружаемой ВЛ.

4. При привязке технологических карт к конкретному объекту следует уточнить отдельные технологические операции, объёмы работ и нормы расхода эксплуатационных материалов.

5. Калькуляции трудовых затрат настоящего сборника составлены, исходя из производства работ в летнее время на равнинной местности, при продолжительности рабочей смены 8,2 часа.

При производстве работ в условиях, отличающихся от указанных, трудовые затраты должны быть скорректированы.

6. Все работы по монтажу опор должны производиться со строгим соблюдением требований техники безопасности согласно СНиП ВЛ-11-70 и действующим правилам.

Сводная ведомость трудозатрат

Наименование работ

Состав звена

Механизмы

Трудозатраты, ч.-дн,

Продолжительность, см.

на одну опору

ПБ35-1В, ПБ35-3В

ПУСБ35-1В

УБ35-3в

УБ35-1В

УСБ35-1В

1

2

3

4

5

6

7

8

1. Разбивка котлованов

Эл. линейщ. То же

5 р. - 1 ч. 2 р. - 2 ч.



0,08

0,03

0,32

0,11

0,24

0,08

0,4

0,13

0,63

0,21

2. Разработка котлованов

Эл. линейщ. Машинист

3 р. - 1 ч. 3 р. - 1 ч.

ЭО-2131А

-

0,6

0,3

-

1,8

0,9

2,36

1,18

3. Установка фундаментов, с обратной засыпкой

Эл. линейщ. То же

То же

То же

Машинист

6 р. - 1 ч. 4 р. - 2 ч. 3 р. - 5 ч. 2 р. - 2 ч. 6 р. - 2 ч.

СМК-10

Д-271

-

0,95

0,09

-

2,82

0,26

4,15

0,38

4. Сборка опоры

Эл. линейщ. То же

Машинист

6 р. - 1 ч. 3 р. - 3 ч. 5 р. - 1 ч.

СМК-10

0,6

0,12

0,8

0,16

1,8

0,36

1,62

0,32

1,62

0,32

5. Бурение котлованов

Эл. линейщ. Машинист

3 р. - 1 ч. 5 р. - 1 ч.

МРК-2

0,23

0,115

0,23

0,115

0,69

0,345

0,23

0,115

-

6. Установка опоры (без ригелей)

Эл. линейщ. То же

То же

Машинист

5 р. - 1 ч. 4 р. - 1 ч. 3 р. - 1 ч. 6 р. - 1 ч.

СМК-10

0,76

0,19

0,88

0,22

2,28

0,57

1,4

0,35

1,4

0,35

Итого



1,67

0,455

3,78

0,995

5,01

1,355

8,27

2,075

10,16

2,44

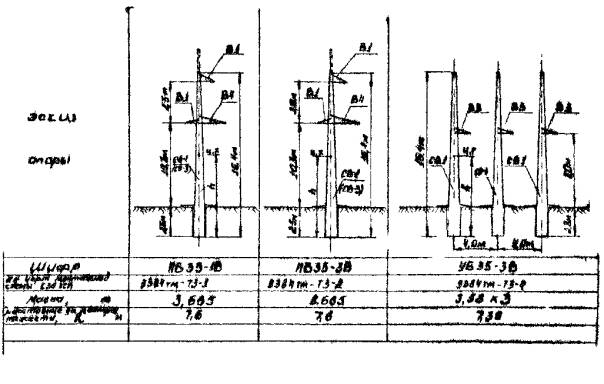

Рис. 0-1. Унифицированные свободностоящие опоры с вибрированными стойками.

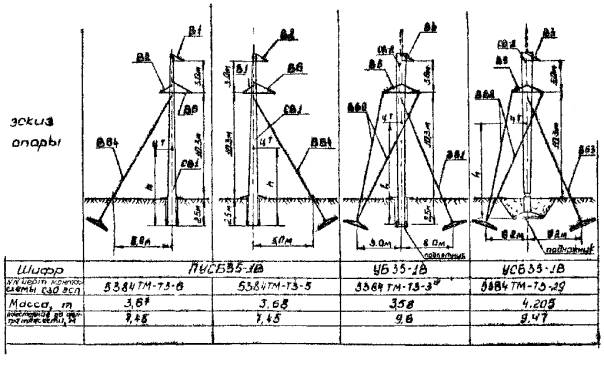

Рис. 0-2. Унифицированные опоры с вибрированными стойками на оттяжках
