МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР



УКАЗАНИЯ
ПО ЗАПОЛНЕНИЮ АКТОВ
РАССЛЕДОВАНИЯ НАРУШЕНИЙ
В РАБОТЕ ЭЛЕКТРОСТАНЦИЙ,
ЭЛЕКТРИЧЕСКИХ И ТЕПЛОВЫХ СЕТЕЙ,
ЭНЕРГОСИСТЕМ И ЭНЕРГООБЪЕДИНЕНИЙ
МИНИСТЕРСТВА ЭНЕРГЕТИКИ
И ЭЛЕКТРИФИКАЦИИ СССР



СВОДНЫЙ КЛАССИФИКАТОР
ЭЛЕКТРИЧЕСКОЙ ЧАСТИ ЭЛЕКТРОСТАНЦИЙ,
ЭЛЕКТРИЧЕСКИХ И ТЕПЛОВЫХ СЕТЕЙ





ОРГРЭС

Москва 1991



РАЗРАБОТАНО Производственным объединением по наладке, совершенствованию технологии и эксплуатации электростанций и сетей «Союзтехэнерго»

УТВЕРЖДЕНО Государственной инспекцией по эксплуатации электростанций и сетей Минэнерго СССР 03.12.90 г.

Главный инженер А.Д. ЩЕРБАКОВ

«Указания по заполнению актов расследования нарушений в работе электростанций, электрических и тепловых сетей, энергосистем и энергообъединений Министерства энергетики и электрификации СССР» составлены в соответствии с разд. 9 «Инструкции по расследованию и учету технологических нарушений в работе электростанций, сетей и энергосистем». РД 34.20.801-90 (М.: СПО Союзтехэнерго, 1990).

В разделы Сводного классификатора электрической части электростанций, электрических и тепловых сетей внесены новые типы оборудования, узлов, уточнены классификационные признаки технических (технологических) и организационных причин, дополнен список заводов-изготовителей.

В соответствии с п. 3 Приказа Министерства энергетики и электрификации СССР от 11.06.90 г. № 145 утратили силу «Указания по заполнению карт отказа (КОЭ) по авариям и отказам в работе электростанций, электрических и тепловых сетей, энергосистем и энергообъединений Министерства энергетики и электрификации СССР» и «Сводный классификатор электрической и гидротехнической части электростанций, электрических и тепловых сетей». Издание 3-е с изменениями и дополнениями (М.: СПО Союзтехэнерго, 1984 г).



УКАЗАНИЯ
ПО ЗАПОЛНЕНИЮ АКТОВ РАССЛЕДОВАНИЯ НАРУШЕНИЙ
В РАБОТЕ ЭЛЕКТРОСТАНЦИЙ, ЭЛЕКТРИЧЕСКИХ
И ТЕПЛОВЫХ СЕТЕЙ, ЭНЕРГОСИСТЕМ И ЭНЕРГООБЪЕДИНЕНИЙ
МИНИСТЕРСТВА ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие Указания содержат порядок заполнения актов расследования нарушений, предусмотренных разд. 9 «Инструкции по расследованию и учету технологических нарушений в работе электростанций, сетей и энергосистем» (далее - Инструкция).

1.2. Акт расследования нарушений, являющийся первичным документом, представляет собой двусторонний бланк, отпечатанный на стандартной перфокарте или обычной бумаге.

Акт расследования нарушений состоит из двух частей: первая часть заполняется свободно излагаемой текстовой информацией, вторая - формализованным текстом и кодами о поврежденном оборудовании и ошибках персонала.

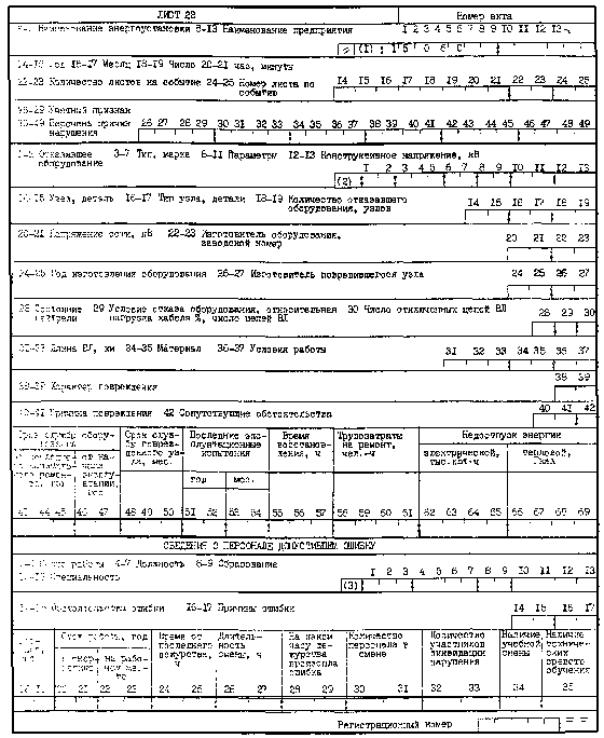

1.3. Вторая часть акта расследования нарушений имеет две модификации:

лист 2Э, предназначенный для учета отказов в работе электротехнического оборудования электростанций, электрических, тепловых сетей, линий электропередачи;

лист 2Т, предназначенный для учета отказов в работе тепломеханического и теплофикационного оборудования, трубопроводов и арматуры.

1.4. Настоящие Указания распространяются на заполнение акта расследования нарушений (далее - акт расследования) в работе электрооборудования и линий электропередачи 2Э.

2. АКТ РАССЛЕДОВАНИЯ НАРУШЕНИЙ

2.1. Первая часть акта расследования заполняется оперативной и технической информацией, изложенной свободным текстом. Указывается причины возникновения и развития нарушения (причины ошибки персонала), недостатки эксплуатации, проекта, конструкции, изготовления, строительно-монтажных работ, способствующих возникновению и развитию нарушения, а также организационные и технические мероприятия по недопущению подобных нарушений.

2.2. Вторая часть акта расследования состоит из формализованного текста и кодов. Позиции (места для записи) формализованного текста и соответствующие им ячейки кодового поля имеют одинаковую нумерацию.

2.3. В каждой ячейке кодового поля должна быть записана только одна цифра. В тех случаях, когда в ячейках проставляются не коды, а числовые значения и количество цифр в числе меньше количества ячеек, отведенных для записи, значащие цифры располагаются правее, а оставшиеся свободные ячейки заполняются нулями. Если числовое значение равно нулю, нули проставляются во всех ячейках.

2.4. Заполнение акта расследования производится в полном соответствии со «Сводным классификатором электрической части электростанций, электрических и тепловых сетей» (далее - Сводный классификатор).

2.5. В каждую позицию акта расследования записывается одно из понятий, предусмотренных для этой позиции в Сводном классификаторе.

2.6. При отсутствии требуемого понятия в Сводном классификаторе оно записывается в произвольной форме, а в кодовом поле указывается код, соответствующий понятию «прочее».

2.7. В случае отсутствия данных для заполнения отдельных позиций в тексте записывается «неизвестно», а в соответствующих ячейках кодового поля ставятся прочерки.

2.8. В случае, если заполнение позиции не требуется по смыслу, в позициях текста и кодового поля ставятся прочерки.

2.9. Акт расследования составляется, как правило, на каждую отказавшую единицу оборудования, каждую линию электропередачи.

2.10. Отказ более одной единицы оборудования, нескольких линий электропередачи или устройств во время одного события называется групповым отказом.

При групповом отказе заполняется первая часть акта расследования (см. разд. 9 Инструкции), к ней прикладываются листы 2Э на каждую отказавшую единицу оборудования, линию электропередачи.

При отказе с массовым повреждением ВЛ 110 кВ и выше из-за стихийных явлений заполняется первая часть акта расследования, к которой прикладываются листы 2Э на каждую отказавшую ВЛ.

При отказе с массовым повреждением ВЛ 35 кВ и ниже из-за стихийных явлений заполняется первая часть акта расследования, к ней прикладывается ведомость отключившихся ВЛ и оборудования по произвольной форме с указанием характера повреждения.

2.11. На предприятии назначается ответственное лицо, как правило, инженер-инспектор по эксплуатации, которое должно обеспечивать:

хранение бланков актов расследования;

представление бланков актов расследования комиссиям по расследованию нарушений в работе оборудования;

правильное заполнение и кодирование актов расследования;

регистрацию актов расследования, передачу их руководству предприятия и отправку в ПОЭЭ.

2.12. По получении актов расследования служба надежности и техники безопасности ПОЭЭ контролирует правильность их заполнения, установления степени и причины нарушения, классификационных признаков нарушения, определяет достаточность и обоснованность намеченных мероприятий.

2.13. В случаях, когда по информации, содержащейся в акте расследования, требуется уточнение, соответствующее энергопредприятие или ПОЭЭ представляет недостающую информацию по запросу Госинспекции по эксплуатации электростанций и сетей или ПО «Союзтехэнерго».

3. ОСОБЕННОСТИ ЗАПОЛНЕНИЯ АКТОВ РАССЛЕДОВАНИЯ НАРУШЕНИЙ НА СОБЫТИЯ, СВЯЗАННЫЕ С ГРОЗОВЫМИ И ВНУТРЕННИМИ ПЕРЕНАПРЯЖЕНИЯМИ

Руководствуясь требованиями разд. 9 Инструкции по расследованию и в связи с большим объемом информации, необходимой для подтверждения выводов комиссии, расследовавшей нарушение, ПО «Союзтехэнерго» рекомендует оформлять результат расследования нарушений в работе из-за грозовых и внутренних перенапряжений по форме, приведенной в разд. 8 Инструкции по расследованию.

При этом в пп. 6, 7, 13 акта расследования необходимо отразить следующую информацию:

3.1. При повреждении оборудования в распределительных устройствах (РУ) подстанций, электростанций от грозовых перенапряжений:

3.1.1. Однолинейная электрическая схема РУ подстанции, в котором произошло повреждение, с указанием:

мест установки средств защит от грозовых перенапряжений (вентильных разрядников, ограничителей перенапряжений);

расстояния по ошиновке от ближайшего защитного аппарата до поврежденного оборудования;

всех отходящих ВЛ от этого РУ и сведений по грозозащите их подходов (длина тросового подхода, способ подвески троса, материал опор, места установки трубчатых разрядников, защитных промежутков; сопротивления заземлителей опор, даты их последних измерений).

3.1.2. Схема зон грозозащиты РУ подстанции от прямых ударов молнии (ПУМ).

3.1.3. Результаты, даты, объем последнего текущего ремонта и испытаний поврежденного оборудования.

3.1.4. Дата и результаты последней проверки состояния заземляющего устройства.

3.2. При нарушениях работы ВЛ от грозовых перенапряжений:

3.2.1.4. Способ защиты поврежденного участка (опоры) ВЛ от грозовых перенапряжений:

наличие троса и способ его крепления на опоре (без изолятора, с изолятором);

наличие защитных промежутков, трубчатых разрядников;

сопротивление заземлителей опор, на которых произошли повреждения линейной изоляции, удельное сопротивление грунта на этом участке; дата их последних измерений; используемый метод (с отсоединением троса, без отсоединения троса по методу СибНИИЭ и т.д.);

шунтирование деревянной опоры; способ шунтирования (сплошная шунтировка, частичная, с заземлителем, без заземлителя).

3.2.2. Дата и результаты последнего испытания электрической прочности фарфоровых изоляторов.

3.2.3. При описании повреждения требуется указать:

характер расщепления деревянных опор (глубокие расщепления траверс, стоек); состояние древесины (гнилая пористая, с продольными трещинами);

характер повреждения линейной изоляции (ожоги, растрескивание стекла, перегорание стальных стержней и т.п.). В том числе указать состояние провода (перегорание провода в шлейфе, в поддерживающем зажиме, на расстоянии l (м) от гирлянды, без повреждения провода);

способ грозозащиты поврежденного участка ВЛ (опоры), способ крепления грозозащитного троса, сопротивление заземлителя опоры, на которой произошло перекрытие изоляции, удельное сопротивление грунта на этом участке.

3.3. При повреждении оборудования из-за воздействий внутренних перенапряжений:

3.3.1. При дуговых замыканиях на землю:

электрическая, однолинейная схема сети с указанием воздушных, кабельных линий, мест и фаз повреждений;

емкостный ток замыкания на землю сети, в которой произошли повреждения;

места и схемы подключения дугогасящих реакторов, их паспортные данные, настройка;

последовательность развития замыкания на землю в междуфазное КЗ (на каких фазах, работа устройств сигнализации, контроля напряжений);

подробное описание характера повреждений (разрушение, выгорание, расплавление изоляционных конструкций, токоведущих частей);

описание последовательности возникновения повреждений при поисковых или автоматических отключениях.

3.3.2. При отключении коротких замыканиях:

участок схемы, присоединения, где произошли повреждения (с указанием мест, фаз повреждений);

характер КЗ (однофазное, двухфазное с «землей», трехфазное), при котором произошло отключение присоединения;

количество неуспешных включений присоединения перед аварийным развитием;

характер повреждений изоляции (ожоги, оплавления, пробой изоляции, состояние изоляционного масла), возникших вследствие аварийного развития.

3.4. При феррорезонансных процессах с повреждениями трансформаторов напряжения НКФ, ЗНОМ, ЗНОЛ НТМИ, НОМ-35, собранных по схеме контроля изоляции:

электрическая схема сети, участка сети с изолированной нейтралью, в которой произошли повреждения измерительных трансформаторов напряжения;

емкостный ток замыкания на землю и число трансформаторов напряжения, работающих по схеме контроля изоляции;

причины, способствующие возникновению феррорезонанса (появление замыкания на землю в сети, возникновение колебаний напряжения на фазах); выполнение каких коммутаций привело к возникновению феррорезонанса (отключение, включение высоковольтного выключателя, разъединителя, отключение КЗ и т.п.);

параметры поврежденного оборудования;

характер повреждений (тепловое разрушение обмоток трансформаторов напряжения; оплавление, сваривание искровых промежутков, пробой дисков рабочих сопротивлений, взрыв вентильных разрядников; повреждения другого оборудования);

длительность феррорезонансного процесса;

тип выключателя, при отключении, включении которого возник феррорезонансный процесс.

3.5. При неполнофазном режиме питания:

электрическая однолинейная схема сети, участка, где произошли повреждения, с указанием типа, мощности всех силовых трансформаторов, состояния их нейтралей (заземлены, изолированы), длин линий за местом разрыва (в сторону потребителей), мест повреждений;

причина возникновения неполнофазного режима питания (обрыв провода, неполнофазная коммутация выключателем или разъединителем, разрыв токоведущей ошиновки и т.п.);

характер места разрыва (без замыкания на землю со стороны питания или за местом разрыва); на каких фазах произошел разрыв;

паспортные данные поврежденного оборудования;

характер повреждений оборудования;

продолжительность неполнофазного режима с момента возникновения до момента его ликвидации;

показания измерительных вольтметров.

3.6. При перенапряжениях на неиспользуемых обмотках трансформаторов и в установках низшего напряжения:

характеристика элементов присоединения неиспользуемой обмотки (электроустановки низшего напряжения), на котором произошло нарушение (длина, сечение кабелей; длина ошиновок); расстояние между проводами;

наличие на присоединении вентильных разрядников, трубчатых разрядников, трансформаторов напряжения, конденсаторов;

причины возникновения опасных воздействий (грозовые перенапряжения, обрыв токоведущей части, неполнофазное отключение трансформаторов, отключение или включение присоединения разъединителем, неполнофазный режим в сети и т.п.);

характер повреждения элементов оборудования (трансформаторных обмоток, переключателей, вводов, разрядников и т.п.). Указать места оплавлений, ожогов, пробоев (токоведущих и заземленных элементов, искровых промежутков и дисков рабочих сопротивлений разрядников).

4. ОСОБЕННОСТИ ЗАПОЛНЕНИЯ АКТОВ РАССЛЕДОВАНИЯ НАРУШЕНИЙ, ВЫЗВАННЫХ ОШИБКАМИ ПЕРСОНАЛА

4.1. Блок 3 «Сведения о персонале, допустившем ошибку» заполняется во всех случаях, когда в перечне организационных причин блока 1 указаны коды, связанные с недостатками эксплуатации (0341, 0342, 0343, 0344, 0345).

4.2. При заполнении п. 2 первой части акта расследования следует отразить следующие моменты:

при каких обстоятельствах или операциях (пуске, останове, оперативных переключениях и др.) совершена ошибка;

на каком оборудовании допущена ошибка;

в чем состояли неправильные действия персонала;

к каким нарушениям в работе оборудования или повреждениям оборудования они привели;

были ли нарушения в работе устройств сигнализации, защиты, автоматики, приборов и связи;

наличие и правильность составления и оформления документов для производства работ (заявки, наряда, программы, бланка переключений и т.д.).

4.3. Так как практически все нарушения являются невыполнением персоналом требований ПТЭ, ПТБ, инструкций и директивных документов, а причиной нарушения может быть недостаточная квалификация персонала, несоответствие требований местных инструкций типовым, некачественная приемка-сдача смены, нарушение производственной дисциплины, самовольное расширение объемов работ и т.д., то следует указать, по какой причине были нарушены требования директивных документов (какие документы и какие их требования).

4.4. В случае, если возникновение или развитие нарушения связано с неправильными действиями персонала, необходимо указать, какие обстоятельства способствовали совершению этих действий:

недостаточность информации для принятия оперативного решения;

неполнота местных инструкций;

неудобство в обслуживании оборудования;

окраска оборудования и др.

4.5. При ошибках оперативного персонала необходимо указать, на каком этапе оперативной деятельности произошла ошибка:

при считывании информации (показаний);

при восприятии информации;

при выполнении действий по памяти (без документа);

при переключении внимания с одной работы на другую;

при запоминании информации, команды и др.;

при принятии решения;

при двигательном действии.

А также, что именно произошло и в чем нарушен порядок действий:

невыполнение требуемого действия;

выполнение ненужного действия;

перестановка в последовательности действий;

превышение (сокращение) времени выполнения операций;

преждевременная (запоздалая) выдача команды.

Приложение

АКТ РАССЛЕДОВАНИЯ НАРУШЕНИЯ РАБОТОСПОСОБНОСТИ ЭНЕРГОУСТАНОВКИ
(текстовая часть)

АКТ РАССЛЕДОВАНИЯ НАРУШЕНИЯ

Номер акта

1.  Состояние, режим работы объекта до возникновения нарушения.

Предпосылки возникновения и развития нарушения. Характеристика фактических внешних воздействий (ветра, гололеда и т.п.)



2.  Описание возникновения и развития нарушения, действий персонала, работы защит, автоматики, сигнализации и связи

Длительность восстановления энергоснабжения при ликвидации нарушения..............



3.  Описание характера повреждения оборудования и его узлов



4.  Причины возникновения и развития нарушения (причина ошибки персонала)



5.  Недостатки эксплуатации, проекта, конструкции, изготовления, строительно-монтажных работ, способствующих возникновению и развитию нарушения



6.  Организационные и технические мероприятия по недопущению подобных нарушений



7.  Приложения. Документы, подтверждающие выводы комиссии (в том числе электрические схемы)



Комиссия, расследовавшая нарушение, назначена приказом

     ________________ от «__» __________ 199_ г. № ___

Председатель -

Члены комиссии -

Акт составлен «__» __________ 199_ г.



СВОДНЫЙ КЛАССИФИКАТОР
ЭЛЕКТРИЧЕСКОЙ ЧАСТИ ЭЛЕКТРОСТАНЦИЙ,
ЭЛЕКТРИЧЕСКИХ И ТЕПЛОВЫХ СЕТЕЙ

1. КЛАССИФИКАТОР ДЛЯ ОБЩЕЙ ЧАСТИ АКТА РАССЛЕДОВАНИЯ НАРУШЕНИЙ

Блок 1

Наименование энергоустановки

Указывается одно из следующих наименований энергоустановки энергетического объекта, в которой произошло нарушение:

энергосистема (объединенная энергосистема);

электрооборудование электростанции;

электрооборудование подстанции;

воздушная линия электропередачи;

распределительный секционирующий пункт;

трансформаторный пункт;

кабельная силовая линия;

электрооборудование тепловой сети;

средства диспетчерского и технологического управления.

При отказе кабельной вставки, линейного разъединителя или разрядника, установленных на воздушной линии электропередачи, в позиции «наименование энергоустановки» указывается «воздушная линия электропередачи», а заполнение акта расследования (блок 2) ведется по соответствующему классификатору.

Ячейки 1 - 7
(код акта расследования)

Ячейки 1 - 7

Код акта

Наименование акта расследования

1506000

Акт расследования нарушений в работе ВЛ

1506001

Акт расследования нарушений в работе электрооборудования электростанции

1506002

Акт расследования нарушений в работе электрооборудования подстанции

1506003

Акт расследования нарушений в работе ТП

1506005

Акт расследования нарушений в работе кабельной линии в электрических сетях

1506007

Акт расследования нарушений в работе распределительного, секционирующего пункта

1506008

Акт расследования нарушений в работе электрооборудования тепловой сети

1506030

Акт расследования нарушений в работе средств диспетчерского и технологического управления

1506040

Акт расследования нарушений в работе энергосистемы (объединенной энергосистемы)

Ячейки 8 - 13
(наименование предприятия)

В тексте указывается наименование энергоуправления и предприятия, где произошло нарушение.

В кодовом поле проставляется шестизначный код предприятия из «Классификатора предприятий и организаций Минэнерго СССР (отраслевого), том II «Эксплуатация и прочие направления деятельности».

Ячейки 14 - 21
(дата и время отключения)

В тексте проставляется год, месяц, число, час, минуты отключения оборудования.

В кодовом поле порядок заполнения ячеек следующий:

ячейки 14 - 15 - год - указываются две последние цифры года;

ячейки 16 - 17 - месяц;

ячейки 18 - 19 - число;

ячейки 20 - 21 - время - указывается округленное до часов время отключения (минуты округляются до полного часа при их числе 30 и более, если менее 30 - минуты отбрасываются).

Ячейки 22 - 23
(количество листов на событие)

В тексте эта позиция отсутствует, в кодовом поле проставляется количество листов.

Ячейки 24 - 25
(номер листа по событию)

В тексте позиция отсутствует, в кодовом поле проставляется номер листа по событию.

При групповом отказе листы нумеруются цифрами от 1 до 9, если число листов больше 9, то все последующие должны нумероваться цифрой 9.

Ячейки 26 - 29
(учетный признак нарушения)

В тексте указывается один из признаков нарушений, в кодовом поле проставляется четырехзначный код

Ячейки 26 - 29

Код

Учетный признак нарушения



Аварии

0211

Повреждение оборудования, разрушение зданий, сооружений, приведшее к вынужденному простою энергоустановки (генератора, силового трансформатора и системы шин главной схемы электрических соединений электростанции, линии электропередачи, силового трансформатора, системы шин подстанции напряжением 220 кВ и выше) в аварийном ремонте продолжительностью 25 сут и более

0212

Разрушение или повреждение генератора (60 МВт и более), силового трансформатора (200 МВ · А и более), если восстановление этого оборудования невозможно или нецелесообразно

0213

Обусловленное общими причинами обесточение электроприемников потребителей общей мощностью 500 МВт и более, за исключением нагрузки, отключенной или восстановленной средствами противоаварийной автоматики

0214

Вызванная внезапным отключением генерирующих источников работа энергообъединения с частотой ниже 49 Гц в течение 1 ч и более или суммарной продолжительностью в течение суток более 3 ч

0215

Полный сброс нагрузки электростанцией, если в работе находилось более одного генератора, а суммарная приведенная электрическая и тепловая нагрузка составляла 500 МВт и выше

0216

Разделение энергосистемы на части, вызвавшее обесточение потребителей на значение, превышающее 40 % нагрузки, но не менее 300 МВт в отделившейся части энергосистемы

0217

Массовые отключения или повреждения линий электропередачи напряжением 6 кВ и выше в энергосистеме из-за стихийного явления, приведшие к отключению электроприемников на общую мощность 20 % и более от потребления энергосистемы

0219

Нарушение режима работы электрической сети, вызвавшее перерыв электроснабжения города или районного центра на 24 ч и более



Отказы 1 степени

0221

Повреждение, приведшее к вынужденному простою в отключенном состоянии основного оборудования (генератора, силового трансформатора и системы шин главной схемы электрических соединений электростанции, линий электропередачи, силового трансформатора, шунтирующего реактора, системы шин подстанции 220 кВ и выше) свыше 3 сут

0222

Перерыв энергоснабжения объектов народного хозяйства на время, превышающее предусмотренное договором или иным соглашением с организацией Минэнерго СССР

0223

Вызванная внезапным отключением генерирующих источников работа энергообъединения с частотой ниже 49,9 Гц

0224

Полный сброс нагрузки электростанцией

0225

Разделение энергосистемы на части, вызвавшее обесточение потребителей

0226

Массовые отключения или повреждения линий электропередачи напряжением 6 кВ и выше в энергосистеме из-за стихийного явления

0228

Нарушение режима работы электрической сети, вызвавшее перерыв электроснабжения города или районного центра на срок от 8 до 24 ч



Отказы 2 степени

0231

Кратковременное, непредусмотренное действием автоматики или другими условиями энергоснабжения отключение электроприемников потребителей

0232

Вынужденное или ошибочное отключение энергетического оборудования, элементов электрических и тепловых сетей

0233

Разделение энергосистемы на части, вызвавшее отключение генерирующих источников

0235

Нарушение режима работы электрической сети, вызвавшее перерыв электроснабжения города или районного центра на срок до 8 ч

0236

Нарушение работоспособности каналов и средств диспетчерско-технологического управления на срок более 1 сут

0237

Неправильное действие устройств релейной защиты или противоаварийной автоматики, кроме случаев работы этих устройств на сигнал

Ячейки 30 - 49
(перечень причин нарушения)

В текстовой части позиция отсутствует. В кодовой части проставляются четырехзначные коды классификационных признаков технических (технологических) или организационных причин нарушений. Во время одного события возможно сочетание нескольких причин нарушений.

Сначала указываются технические причины (технологические причины), затем организационные.

Ячейки 30 - 49

Код

Классификационный признак нарушения

Технические (технологические) причины нарушения

0331

Нарушение структуры материала установки, ее детали или узла

0332

Нарушение сварки, пайки

0333

Нарушение механического соединения

0334

Механический износ

0335

Золовой износ

0336

Коррозионный износ

0337

Эрозионный износ

0338

Нарушение герметичности

0339

Нарушение нормального вибросостояния

3310

Взрыв

3311

Термическое повреждение, перегрев, пережог

3312

Электродуговое повреждение

3313

Нарушение электрической изоляции

3314

Нарушение электрического контакта

3315

Механическое разрушение (повреждение)

3316

Загорание или пожар

3317

Нарушение устойчивости электрической сети

3318

Невыявленные причины

3319

Неклассифицированные причины

Организационные причины нарушения

0341

Ошибочные действия оперативного персонала

0342

Ошибочные действия неоперативного персонала

0343

Неудовлетворительное качество руководящих документов

0344

Неудовлетворительная организация технического обслуживания

0345

Другие недостатки эксплуатации

0346

Дефекты проекта

0347

Дефекты конструкции

0348

Дефекты изготовления

0349

Дефекты монтажа

3410

Дефекты ремонта

3411

Дефекты строительства

3412

Воздействие повторяющихся стихийных явлений

3413

Воздействие экстремальных стихийных явлений

3414

Воздействие посторонних лиц и организаций

3415

Невыявленные причины

3416

Неклассифицированные причины

2. КЛАССИФИКАТОР ДЛЯ ЭЛЕКТРООБОРУДОВАНИЯ ЭЛЕКТРОСТАНЦИЙ, ЭЛЕКТРИЧЕСКИХ И ТЕПЛОВЫХ СЕТЕЙ

БЛОК 2

Ячейки 1 - 2
(отказавшее оборудование)

Ячейки 1 - 2

Код

Отказавшее оборудование

01

Турбогенератор

02

Гидрогенератор

03

Синхронный компенсатор

04

Электродвигатель

05

Гидроагрегат

06

Прочее гидротехническое оборудование

07 - 09

Резерв

10

Трансформатор (автотрансформатор) силовой

11

Резерв

12

Автотрансформатор регулировочный линейный

13

Резерв

14

Трансформатор вольтодобавочный

15

Резерв

16

Реактор электрический токоограничивающий

17

Реактор электрический шунтирующий без устройства отбора мощности

18

Реактор электрический шунтирующий с устройством отбора мощности

19

Дугогасящий реактор

20

Конденсаторы для компенсации реактивной мощности

21

Устройство продольной компенсации

22 - 24

Резерв

25

Шины сборные

26 - 31

Резерв

32

Комплектное распределительное устройство внутренней установки (КРУ)1

Комплектное распределительное устройство наружной установки (КРУН)1

33

Комплектный трансформаторный пункт (КТП)1

1 Установки КРУ или КТП указываются как отказавшее оборудование в случаях, когда нарушение в работе произошло из-за дефектов КРУ или КТП, а не оборудования, установленного в нем.

34 - 39

Резерв

40

Выключатель воздушный

41

Выключатель масляный

42

Выключатель электромагнитный

43

Выключатель нагрузки

44

Выключатель элегазовый

45

Выключатель вакуумный

46

Разъединитель

47

Отделитель

48

Короткозамыкатель

49

Заземлитель

50

Резерв

51

Разрядник

52

Предохранитель (высоковольтный)

53

Ограничитель перенапряжений

54 - 59

Резерв

60

Система возбуждения синхронной машины

61

Устройство релейной защиты

62

Устройство противоаварийной автоматики

63

Устройство электрической автоматики

64

Цепи управления выключателями, разъединителями, короткозамыкателями, отделителями

65

Средства связи

66

Средства телемеханики

67

Устройство фиксации аварийного режима

68 - 69

Резерв

70

Измерительный трансформатор тока

71

Измерительный трансформатор напряжения

72

Делитель напряжения емкостный

73

Заградитель высокочастотный с элементом настройки

74

Конденсатор связи высоковольтный

75

Фильтр присоединения высокочастотный

76

Воздушная линия электропередачи

77

Опора

78

Фундамент

79

Изолятор

80

Провод

81

Грозозащитный трос

82

Арматура

83

Прочие элементы ВЛ

84 - 85

Резерв

86

Силовой кабель

87

Соединительная муфта

88

Концевая заделка, муфта внутренней установки

89

Концевая муфта наружной установки

90

Контрольный кабель

91 - 99

Резерв

(Поправка).

Турбогенераторы, гидрогенераторы, синхронные компенсаторы, электродвигатели

Ячейки 3 - 7
(тип,
марка)

Для турбогенераторов

Ячейки 3 - 5

Код

Тип (марка)



С воздушным охлаждением

001

Т2-2,5-2; Т-2,5-2

002

Т2-4-2; Т-4-2

003

Т2-6-2; Т-6-2

004

Т-2140/80

005

Т12-12-2; Т-12-2

006

Т-2210/87

007

Т2-25-2; Т-25-2

003

Т-2270/98; ТГ-3000/31-10,5

009

Т-4376/142; Г-1500/62,5-10,5

010

Т2-50-2

011

Г-1500/118-15,75; ТГ-100

012

Т2-100-2

013 - 020

Резерв

С косвенным водородным охлаждением

021

ТВ2-25-2; ТВ2-30-2

022

ТГВ-25

023

ТВС-30

024

ТВС-32

025

ТВ-50-2

026

ТВ-60-2

027

ТВ-100-2

028

ТВ2-100-2

029

ТВ2-150-2

030 - 035

Резерв

С форсированным водородным охлаждением

036

ТВФ-60-2

037

ТВФ-63-2

038

ТВФ-63-2Е

039

ТВФ-100-2

040

ТВФ-110-2Е

041

ТВФ-120-2; ТВФ-120-2П

042

ТВФ-200-2

043 - 044

Резерв

С непосредственным охлаждением

045

ТВМ-60

046

ТЗВ-60-2; ТЗВ-63-2

047

ТВВ-160-2Е

048

ТВВ-165-2

049

ТВВ-200-2; ТВВ-220-2

050

ТВВ-200-2А; ТВВ-220-2А

051

ТГВ-200

052

ТГВ-200М

053

ТГВ-200-2М; ТГВ-210-2М

054

ТГВ-200Д

055

АСТГ-200

056

ТГВ-220-2П

057

ТВВ-220-2Е

058

ТЗВ-220-2

059

ТВВ-320-2

060

ТВВ-320-2Е

061

ТЗВ-320-2

062

ТГВ-300; ТГВ-300-2

063

ТГВ-320-2

064

ТВМ-300

065

ТВВ-500-2

066

ТВВ-500-2Е

067

ТГВ-500

068

ТГВ-500-4

069

ТВМ-500

070

ТЗВ-500-2

071

ТВВ-800-2

072

ТВВ-800-2Е

073

ТЗВ-800-2

074

АСТГ-800

075

ТВВ-1000-2

076

ТВВ-1000-4

077

ТВВ-1200-2

078 - 097

Резерв

098

Импортные

099

Прочие

-

Неизвестные

Ячейки 6 - 7

Не используются, в кодовом поле ставятся прочерки

Для гидрогенераторов

Ячейки 3 - 5

Код

Тип (марка)

001

ВГДС-1025/245-40

002 - 004

Резерв

005

ВГС 260/99-10

006

ВГС 260/70-16

007

ВГС 325/89-14

008

ВГС 325/135-14

009

ВГС 375/79-24

010

ВГС 410/120-20

011

ВГС 425/135-16

012

ВГС 440/120-20

013

ВГС 525/59-32

014

ВГС 525/84-32

015

ВГС 525/84-40

016

ВГС 525/100-32

017

ВГС 525/110-24

018

ВГС 525/114-40

019

ВГС 525/119-32

020

ВГС 525/120-28

021

ВГС 525/125-28

022

ВГС 525/150-20

023

ВГС 527/110-24

024

ВГС 650/130-32

025

ВГС2 650/130-32

026

ВГС 700/69-64

027

ВГС 700/75-72

028

ВГС 700/80-40

029

ВГС 700/80-90

030

ВГС 700/100-48

031

ВГС 700/100-56

032

ВГС 700/120-56

033

ВГС 710/180-30

034

ВГС 800/79-52

035

ВГС 800/110-52

036

ВГС 850/70-88

037

ВГС 850/110-64

038

ВГС 850/135-56

039

ВГС 930/89-68

040

ВГС 1000/80-80

041

ВГС 1040/80-80

042

ВГС 1190/215-48

043

ВГС 1260/147-68

044

ВГС 1260/200-60

045

ВГС 1525/135-20

046 - 050

Резерв

051

ВГСФ-923/225-30

052

ВГСФ-930/233-30

053

ВГСФ-940/235-30

054 - 055

Резерв

056

ГСВ 1230/140-48

057 - 058

Резерв

059

СВ 325/130-12

060

СВ 375/195-12

061

СВ 395/250-12

062

СВ 407/125-12

063

СВ 410/210-14

064

СВ 420/60-24

065

СВ 425/110-16

066

СВ 425/135-14

067

СВ 425/135-16

068

СВ 430/210-14

069

СВ 460/210-12

070

СВ 465/210-16

071

СВ 505/190-16

072

СВ 508/115-18

073

СВ 546/80-36

074

СВ 546/90-40

075

СВ 546/90-32

076

СВ 546/110-32

077

СВ 566/125-40

078

СВ 566/155-32

079

СВ 570/145-32

080

СВ 595/100-30

081

СВ 600/110-40

082

СВ 627/230-20

083

СВ 640/170-24

084

СВ 655/110-32

085

СВ 660/165-32

086

СВ 663/100-40

087

СВ 695/155-40

088

СВ 712/227-24

089

СВ 735/115-30

090

СВ 750/75-40

091

СВ 750/190-48

092

СВ 780/137-32

093

СВ 795/230-32

094

СВ 800/76-60

095

СВ 800/105-60

096

СВ 800/230-32

097

СВ 808/130-44

098

СВ 808/130-40

099

СВ 812/240-28

100

СВ 835/180-36

101

СВ 840/130-52

102

СВ 840/135-44

103

СВ 840Д50-52

104

СВ 845/140-44

105

СВ 850/120-60

106

СВ 850/170-24

107

СВ 850/190-40

108

СВ 850/190-48

109

СВ 855/235-32

110

СВ 866/70-52

111

СВ 895/170-80

112

СВ 900/170-80

113

СВ 1030/120-68

114

СВ 1070/145-52

115

СВ 1100/145-88

116

СВ 1100/250-36

117

СВ 1130/140-48

118

СВ 1130/220-44

119

СВ 1130/250-48

120

СВ 1135/90-96

121

СВ 1160/130-60

122

СВ 1160/180-72

123

СВ 1190/250-48

124

СВ 1225/130-56

125

СВ 1230/140-56

126

СВ 1240/140-48

127

СВ 1240/245-64

128

СВ 1250/115-108

129

СВ 1250/170-96

130

СВ 1260/185-60

131

СВ 1260/200-60

132

СВ 1260/235-60

133

СВ 1280/190-52

134

СВ 1322/149-56

135

СВ 1340/150-96

136

СВ 1420/190-80

137

СВ 1430/175-72

138

СВ 1470/149-104

139

СВ 1490/170-96

140

СВ 1500/110-116

141

СВ 1500/130-88

142

СВ 1500/150-88

143

СВ 1500/170-96

144

СВ 1500/175-84

145

СВ 1500/200-88

146

СВ 1510/120-108

147 - 160

Резерв

161

СВ0 733/130-36

162

СВ0 1000/260-40

163

СВ0 1170/190-36

164

СВ1 375/195-12

165

СВ1 595/200-30

166

СВ1 845/140-44

167

СВ1 850/190-40

168

СВ4 790/106-52

169

СВБ 750/211-40

170

СВВ 440/230-12

171

СВВ 780/190-32

172

СВИ 1160/180-72

173

СВК 1340/150-96

174

СВН 1340/150-96

175 - 180

Резерв

181

СВФ 730/230-24

182

СВФ 830/225-28

183

СВФ 990/230-36

184

СВФ 1270/230-44

185

СВФ 1285/275-42

186

СВФ 1500/130-88

187

СВФ 1690/175-64

188

СВФ 1690/185-64

189 - 200

Резерв

201

СГ 620/145-48

202

СГК 538/160-170

203

СГК2 538/160-70

204

СГКВ 480/115-64

205

СГКВ1 480/115-64

206

СГКВ2 480/115-64

207

СГКВ 720/140-80

208

СГКВ 776/125-96

209

СГКВ 811/145-116

210 - 997

Резерв

998

Импортные

999

Прочие

-

Неизвестные

Ячейки 6 - 7

Не используются, в кодовом поле ставятся прочерки.

Для синхронных компенсаторов

Ячейки 3 - 5

Код

Тип (марка)



С воздушным охлаждением

001

КС-5-6

002

КС-7,5-6

003

КС-10-6

004

КС-15-6

005

КС-15-11

006

КС-16-6

007

КС-16-11

008

КС-25-11

009

КС-30-11

010 - 012

Резерв



С водородным охлаждением

013

КСВ-37,5-11

014

КСВ-50-11

015

КСВ-75-11

016

КСВ-100-11

017

КСВ-160-11

018

КСВБ-50-11

019

КСВБ0-50-11, КСВБ0-50-11М

020

КСВБ-100-11

021

КСВБ0-100-11, КСВБ0-100-11М

022

КСВБ-160-15

023

КСВБ0-160-15, КСВБ0-160-15М

024

КСП-320

025 - 097

Резерв

098

Импортные

099

Прочие

-

Неизвестен

Ячейки 6 - 7

Не используются, в кодовом поле ставятся прочерки

Для электродвигателей 6 кВ

Ячейки 3 - 5

Код

Тип (марка)



Трехфазные асинхронные

001

А

002

А2

003

А4

004

АВ

005

2АВ

006

АВК; АВКА

007

АВП

008

АВЦ

009

АДН3

010

АД0

011

А3

012

2АЗМ; 2АЗМ1

013

4АЗМ

014

2АЗМВ; 2АЗМВ1

015

2АЗМП

016

2АЗЛ; 2АЗЛП

017

АЗП

018

АЗС; АЗСП

019

АК

020

АКЗ0

021

АКЗ02

022

АН

023

АН2

024

АН3

025

А0

026

А02

027

А04

028

А0В

029

А0В2

030

А03

031

А0Л

032

А0Л2

033

АП

034

АР

035

2АРМ; 2АРМ1; 2АРМ2

036

АРП

037

АС

038

АС3

039

АС32

040

АСП

041

АТД

042

АТК

043

АТМ

044

АТ0

045

БА

046

БАМСО

047

БАМТ

048

ВА

049

ВА3

050

ВА32

051

ВАН; ВАН (АВ)

052

ВА0

053

ВА02

054

ВАС0

055

ВДА

056

ВДД

057

ВДН

058

ГАМТ

059

ДА; ДА (ДА3)

060

ДА4

061

ДАД

062

ДА3

063

ДА30

064

ДА30-2

065

ДА30-4

066

ДАМ

067

ДАМС0

068

ДАМТ

069

ДАП

070

ДВДА

071

ДВДА2

072

ДДП

073

КАМ0

074 - 090

Резерв



Синхронные

091

ДС3

092

СДС3

093

СДМ3

094 - 097

Резерв

098

Импортные

099

Прочие

-

Неизвестен

Ячейки 6 - 7

Не используются, в кодовом поле ставятся прочерки.

Для возбуждения синхронных машин

Ячейка 3

Ячейка 4

Ячейка 5

Ячейка 6

Код

Тип возбуждения

Код

Характеристика системы возбуждения

Код

Исполнение (схема обмотки якоря бесщеточного возбудителя)

Код

Схема выпрямителя

1

Рабочее электромашинное

0



0



0



2

Ионное

1

Независимое

1

Одногрупповое

1

Мостовая





2

Самовозбуждение

2

С рабочей и форсировочной группами вентилей

2

Нулевая





3 - 8

Резерв

3

С несколькими параллельно включенными выпрямителями

3

С объединенными обмотками питания





9

Прочее

4

Каскадное





3

Высокочастотное

1

С подвозбудителем ГСП-4,5 в заводском исполнении

0



0



2

С подвозбудителем в «перевернутом варианте»

3

С подвозбудителем ГСПМ-30

4

Одномашинного исполнения

5

Комбинированное с силовым компаундированием

6

С возбудителем ВТД и встроенными в кожух выпрямителями

7 - 8

Резерв

9

Прочие модификации

4

Тиристорное

1

2

3 - 8

9

Независимое

Самовозбуждение

Резерв

Прочее

1

2

3

4

Одногрупповое

Двухгрупповое

Реверсивное

Прочее

1

2

Мостовая

Нулевая

5

Бесщеточное

1

Диодное с одним возбудителем

1

2

Многофазная

Трехфазная

0



2

Диодное с двумя возбудителями

3

Тиристорное

4 - 8

Резерв

9

Прочее

6

Статическая система возбуждения с силовым фазовым компаундированием

0



0



0



7 - 8

9

Резерв

Резервное

1

2

Электромашинное

Тиристорное

0



0



Для систем возбуждения в кодовом поле в ячейке 7 ставится нуль.

Ячейки 8 - 9
(параметры)

Для турбогенераторов

Ячейки 8 - 9

Код

Параметр (мощность, МВт)

Код

Параметр (мощность, МВт)

01

2,5

12

150

02

4

13

160

03

6

14

200

04

12

15

220

05

25

16

300

06

32

17

320

07

50

18

500

08

63

19

600

09

100

20

800

10

110

21

1000

11

120

22

1200

Примечание. Если турбогенератор имеет мощность, отличную от указанной в классификаторе, кодируется ближайшая мощность.

Ячейки 10 - 11

Не используются, в кодовом поле ставятся прочерки.

Для гидрогенераторов

Ячейки 8 - 9

Код

Параметр (мощность, МВт)

01

До 10 вкл.

02

Св. 10 до 15 вкл.

03

Св. 15 до 20 вкл.

04

Св. 20 до 25 вкл.

05

Св. 25 до 30 вкл.

06

Св. 30 до 40 вкл.

07

Св. 40 до 50 вкл.

08

Св. 50 до 60 вкл.

09

Св. 60 до 70 вкл.

10

Св. 70 до 80 вкл.

11

Св. 80 до 100 вкл.

12

Св. 100 до 150 вкл.

13

Св. 150 до 200 вкл.

14

Св. 200 до 250 вкл.

15

Св. 250 до 300 вкл.

16

Св. 300 до 500 вкл.

17

Св. 500 до 700 вкл.

18

Св. 700

Ячейки 10 - 11

Не используются, в кодовом поле ставятся прочерки.

Для синхронных компенсаторов

Ячейки 8 - 9

Код

Параметр (мощность, Мвар)

01

5

02

7,5

03

10

04

15

05

30

06

37,5

07

50

08

75

09

100

10

160

11

320

Примечание. При мощности синхронного компенсатора, отличающейся от указанной в классификаторе, кодируется ближайшая мощность.

Ячейки 10 - 11

Не используются, в кодовом поле ставятся прочерки.

Для электродвигателей 6 кВ

Ячейки 8 - 9

Код

Параметр (мощность, кВт)

Код

Параметр (мощность, кВт)

01

До 150

24

900

02

160

25

950

03

200

26

1000

04

220

27

1120

05

250

28

1250

06

280

29

1400

07

315

30

1600

08

335

31

1800

09

355

32

2000

10

375

33

2250

11

400

34

2500

12

425

35

2800

13

450

36

3150

14

500

37

3550

15

530

38

4000

16

560

39

4500

17

600

40

5000

18

630

41

5600

19

670

42

6300

20

710

43

7100

21

750

44

8000

22

800

45

9000

23

850

46

10000

Примечание. Если мощность двигателя отлична от указанной в классификаторе кодируется ближайшая мощность.

Ячейки 10 - 11

Не используются, в кодовом поле ставятся прочерки.

Для возбуждения синхронных машин

Ячейка 8

Указывается оборудование, к которому относится система возбуждения (турбогенератор, гидрогенератор, синхронный компенсатор или электродвигатель), кодирование производится по таблице для ячейки 2.

Ячейки 9 - 11

Указывается марка оборудования, записанного в ячейках 3-4-5. Для кодирования следует пользоваться таблицами марок данного оборудования.

Ячейки 12 - 13, 20 - 21
(конструктивное напряжение, кВ напряжение сети, кВ)

Код

Напряжение, кВ

Код

Напряжение, кВ

62

0,38

60

60

63

0,22

11

110

03

3

14

154

06

6

22

220

10

10,5

33

330

13

13,8

40

400

15

15

50

500

18

18

75

750

20

20

80

800

24

24

25

1150

35

35

26

1500

В тексте указывается паспортное значение конструктивного напряжения для трансформаторов, высшее напряжение, сети в кодовом поле ставится код ближайшего номинального напряжения.

Ячейки 14 - 15
(узел, деталь)

Указывается первоначально отказавший узел и деталь.

Для вращающихся машин: турбогенераторов, гидрогенераторов, синхронных компенсаторов, электродвигателей 6 кВ

Ячейка 14

Ячейка 15

Код

Отказавший узел

Код

Отказавшая деталь

1

Корпус

1

Обшивка





2

Фундаментная рама, опорные лапы





3

Торцевые щиты, крышки люков





4

Подвеска стали или корпуса





5

Диффузор, перепускной кожух, воздухоразделяющие щиты, их изоляция





6

Крепеж





7

Уплотняющие прокладки





9

Прочие

2

Статор

1

Активная сталь и ее крепления





2

Стержни, проводники обмотки





3

Перемычки секций, соединительные и выводные шины





4

Витковая изоляция обмотки





5

Корпусная изоляция обмотки





6

Элементы крепления обмотки (бандажные кольца, кронштейны, вязки, дистанционные прокладки, клинья, стяжные устройства)





7

Выводы, их изоляция, крепление, уплотнение, охлаждение)





8

Термоконтроль обмотки и сердечника





9

Прочие

3

Ротор

1

Вал, втулка, спицы, полумуфта





2

Активная сталь (бочка ротора, обод, полюсы) и ее крепление





3

Стержни беличьей клетки, короткозамыкающие кольца, демпферная обмотка





4

Вентилятор, компрессор





5

Проводники обмотки возбуждения, межполюсные перемычки





6

Токоподвод к обмотке возбуждения





7

Витковая, корпусная изоляция





8

Элементы крепления обмотки (бандажные, центрирующие кольца, распорки, пазовые клинья)





9

Прочие

4

Система жидкостного охлаждения обмоток сердечника и других конструктивных элементов

1

Баки, теплообменники, фильтры

2

Узел подачи жидкости к стержням (катушкам) обмоток, охладителям сердечника, другим элементам конструкции

3

Шланги, перепускные трубки узла подачи жидкости

4

Коллекторы, трубопроводы внутри машины, их изоляции

5

Коллекторы, трубопроводы внешнего контура охлаждения

6

Насосные установки

7

Пускорегулирующая арматура, устройства технологического контроля

8

Уплотнения тракта охлаждения

9

Прочие

5

Газоохладители, воздухоохладители, теплообменники, система подачи охлаждающей воды

1

2

3

Трубные доски охладителей

Трубки охладителей

Уплотнения

4

Коллекторы, трубопроводы

5

Баки подпитки

6

Фильтры

7

Насосные установки

8

Запорная арматура, устройства технологического контроля

9

Прочие

6

Подшипники, уплотнения вала, система их маслоснабжения

1

2

Корпус, обойма, их изоляция

Вкладыши, сегменты, их термоконтроль, сепаратор и элементы качения

3

Лабиринтные уплотнения, маслоотбойные щитки, сальники, уплотняющие шнуры и прокладки

4

Шпоночный узел

5

Маслопроводы, фильтры, маслоохладители, гидрозатворы, баки (включая демпферный)

6

Запорная арматура, устройства технологического контроля

7

Регуляторы давления

8

Насосные установки

9

Прочие

7

Щеточно-контактный аппарат

1

Контактные кольца

2

Траверса, шины токоподвода к ней

3

Щеткодержатели

4

Электрощетки

5

Изоляция

6

Токоподвод к контактным кольцам

7

Вентилятор или другие устройства охлаждения

8

Термоконтроль

9

Прочие

8

Газовая схема

1

Водородные коллекторы, трубопроводы

2

Углекислотные, дренажные трубопровода, коллекторы

3

Осушители газа

4

Запорная арматура

5

Импульсные трубки

6

Устройства технологического контроля

9

Прочие

9

Прочие узлы

9

Прочие детали

Для возбуждения синхронных машин

Ячейка 14

Ячейка 15

Код

Отказавший узел

Код

Отказавшая деталь

0

Трансформаторы выпрямительные, последовательные (сериесные, силового компаундирования и т.д.), трансформаторы собственных нужд системы возбуждения

1

Активная сталь



2

Обмотки



3

Выводы обмоток



4

Система охлаждения



5

Корпус



6

Датчики контроля температуры



9

Другие конструктивные элементы

1

Вспомогательный генератор, синхронный обращенный генератор бесщеточного возбуждения, индукторный генератор, электромашинный возбудитель

1

Вал, промежуточный жесткий вал-вставка, торсионный вал, полумуфта



2

Подшипники



3

Активная сталь



4

Обмотка якоря



5

Обмотки возбуждения



6

Щеточно-контактный аппарат



7

Система возбуждения вспомогательного генератора



8

Система охлаждения



9

Прочие

2

Выпрямительная установка, тиристорный преобразователь

1

Вентили и тиристоры

2

Предохранители

3

Система охлаждения

4

Вакуумная система ионного возбуждения

5

Система зажигания и возбуждения ионного возбуждения

6

Система управления тиристорами

7

R и R-C цепи

8

Цепи сигнализации и защиты

9

Прочие

3

Подвозбудитель

1

Вал, торсионный вал





2

Полумуфта





3

Подшипники





4

Активная сталь





5

Обмотка якоря





6

Обмотка возбуждения





7

Коллектор





8

Щеточный аппарат





9

Прочие

4

Устройство развозбуждения

1

Гасительные сопротивления





2

Разрядник ротора





3

Реле





4

Контакторы





5

Автоматы гашения поля





6

Устройство гашения инвертированием





9

Прочие

5

Автоматический регулятор возбуждения

1

Орган изменения уставки



2

Измерительный элемент





3

Усилитель





4

Устройство статизма





5

Ограничители минимального возбуждения





6

Ограничители перегрузки





7

Ограничители тока ротора до 2Iрот.ном





8

Входные каналы, цепи питания и входные цепи





9

Прочие

6

Резервный регулятор возбуждения

9

Прочие узлы

7

Элементы силового оборудования и цепей собственных нужд возбуждения

1

Кабели и шинопроводы

2

Разрядники в схеме возбуждения

3

Коммутационные аппараты (рубильники, разъединители, автоматы цепей выхода, выключатели)

4

Трансформаторы постоянного тока шин, трансформаторы тока

5

Шунтовые реостаты, добавочные сопротивления

9

Прочие

8

Аппаратура схемы управления и сигнализации системы возбуждения

9

Прочие элементы

9

Прочие узлы

9

Прочие детали

Ячейки 16 - 17

Не используются, в кодовом поле ставятся прочерки.

Автотрансформаторы, трансформаторы силовые, регулировочные, вольтодобавочные, электрические и дугогасительные реакторы, измерительные трансформаторы

Ячейки 3 - 5
(тип, марка)

Для силовых трансформаторов или автотрансформаторов

Ячейки 3 - 5

Код

Тип (марка)

001

Сухие (ТС)

002

С естественным масляным охлаждением до 2500 кВ · А

003

ТМ-2500/10

004

ТМП-2500/10

005

ТМ-2500/35

006

ТМН-2500/35

007

ТМН-2500/110

008

ТМ-4000/10

009

ТМ-4000/35

010

ТМН-4000/35

011

ТМ-4000/110

012

ТМ-6300/10

013

ТМП-6300/10

014

ТМН-6300/20

015

ТМ-6300/35

016

ТМН-6300/35

017

ТМТН-6300/35

018

ТМ-6300/110

019

ТМН-6300/110

020

ТМП-6300/110

021

ТМТН-6300/110

022

ТМН-6300/150

023 - 030

Резерв

031

ТД-10000/35

032

ТДТН-10000/35

033

ТДНС-10000/35

034

ТД-10000/110

035

ТДН-10000/110

036

ТДТН-10000/110

037

ТДНС-16000/20

038

ТД-16000/35

039

ТДТН-16000/35

040

ТДНС-16000/35

041

ТД-16000/110

042

ТДН-16000/110

043

ТДТН-16000/110

044

ТДН-16000/150

045

ТДТН-16000/150

046

ТРДНС-25000/10

047

ТРДНС-25000/15

048

ТРДНС-25000/35

049

ТД-25000/110

050

ТДН-25000/110

051

ТРДН-25000/110

052

ТРДНС-25000/110

053

ТДТН-25000/110

054

ТДТН-25000/150

055

ТДТН-25000/220

056 - 060

Резерв

061

ТРДНС-32000/15

062

ТРДНС-32000/35

063

ТРДН-32000/110

064

ТД-32000/110

065

ТРДНС-32000/110

066

ТРДН-32000/150

067

ТРДНС-32000/150

068

ТРДН-32000/220

069

ТРДНГ-32000/220

070

АТДТГН-32000/220

071

ТРДН-32000/330

072

ТРДНС-40000/35

073

ТД-40000/110

074

ТДТН-40000/110

075

ТРДН-40000/110

076

ТДТН-40000/150

077

ТДТН-40000/220

078

ТРДНС-40000/220

079

ТРДНС-40000/220

080 - 085

Резерв

086

ТРДНС-63000/35

087

ТРДН-63000/110

088

ТДТН-63000/110

089

ТРДЦН-63000/110

090

ТРДНС-63000/110

091

ТРДН-63000/150

092

ТРДНС-63000/150

093

ТДТН-63000/150

094

ТДТН-63000/220

095

ТРДНС-63000/220

096

ТРДЦН-63000/220

097

ТРДЦНГ-63000/220

098

АТДЦТН-63000/220

099

ТРДЦН-63000/330

100

-66667/220

101 - 110

Резерв

111

ТДН-80000/110

112

ТДТН-80000/110

113

ТРДН-80000/110

114

ТРДЦН-80000/110

115

ТДЦ-80000/110

116

ТДЦН-80000/110

117

ТДЦТН-80000/110

118

ТД-80000/220

119

ТДЦ-80000/220

120

ТРДЦН-100000/220

121

ТДЦ-125000/110

122

ТРДЦН-125000/110

123

ТДЦ-125000/150

124

ТДЦГ-125000/220

125

ТДЦ-125000/220

126

АТДЦТН-125000/220

127

ТДЦ-125000/330

128

ТНЦ-125000/330

129

АТДЦТН-125000/330

130 - 140

Резерв

141

АОДЦТН-133000/330

142

ОРЦ-135000/500

143

ОРДЦ-135000/500

144

АОРДЦТ-135000/500

145

ТЦ-160000/220

146

ТДЦН-160000/220

147

ТРДЦН-160000/220

148

АОДЦТН-167000/500

149

ТДЦ-200000/110

150

ТДЦ-200000/220

151

ТЦ-200000/220

152

ТРДЦН-200000/220

153

АТДЦТН-200000/220

154

ТДЦ-200000/330

155

ТЦ-200000/330

156

АТДЦТН-200000/330

157

АОДЦТН-210000/400

158

АТДЦТГ-240000/330

159

ТДЦ-250000/110

160

ТДЦ-250000/150

161

ТЦ-250000/150

162

ТДЦ-250000/220

163

ТЦ-250000/220

164

АТДЦТН-250000/220

165

ТДЦ-250000/330

166

ТЦ-250000/330

167

АТДЦТН-250000/330

168

ТДЦ-250000/500

169

ТЦ-250000/500

170

АТДЦТН-250000/500

171 - 180

Резерв

181

АОДЦТН-267000/500

182

АОДЦТН-333000/750

183

ТДЦ-400000/110

184

ТДЦ-400000/150

185

ТДЦ-400000/220

186

ТЦ-400000/220

187

ТДЦ-400000/330

188

ТЦ-400000/330

189

АТДЦН-400000/330

190

ТДЦ-400000/500

191

ТЦ-400000/500

192

ОРЦ-417000/500

193

АОДЦТН-417000/750

194

ОРЦ-417000/1150

195 - 200

Резерв

201

АТДЦН-500000/500

202

ОРЦ-533000/500

203

ОРНЦ-533000/500

204

ТНЦ-630000/220

205

ТНЦ-630000/330

206

ТЦ-630000/330

207

ТЦ-630000/500

208

АОДЦТ-667000/500

209

АОДЦТ-667000/1150

210

ТНЦ-1000000/330

211

ТЦ-1000000/330

212 - 230

Резерв

231

Импортные

232

Прочие

-

Неизвестен

Для регулировочных и вольтодобавочных трансформаторов

Ячейки 3 - 5

Ячейки 3 - 5

Код

Тип (марка)

001

ЛТМН-16000/10

002

ЛТМН-25000/10

003

ЛТМН-40000/10

004

ЛТЦН-40000/10

005

ЛТДН-40000/10

006

ЛТМН-10000/35

007

ЛТДН-63000/35

008

ЛТДН-100000/35

009 - 020

Резерв

021

ВРТДНУ-180000/35

022

ВРТДНУ-240000/35

023

ВРТДНУ-270000/35

024

ВРТДНУ-360000/35

025

ВРТДНУ-405000/35

026

ВРТДНУ-480000/35

027

ВРТДНУ-750000/35

028 - 030

Резерв

031

Импортные

032

Прочие

-

Неизвестен

Ячейки 6 - 7

Ячейки 6 - 7

Код

Место установки

01

КРУ внутренней установки

02

КРУ наружной установки

03

Открытое распредустройство

04

Закрытое распредустройство

Ячейки 8 - 9

Для силовых, регулировочных и вольтодобавочных трансформаторов и автотрансформаторов

Ячейки 8 - 9

Код

Параметр (мощность, кВ · А)

Код

Параметр (мощность, кВ · А)

01

2500

16

160000

02

4000

17

167000

03

6300

18

200000

04

10000

19

210000

05

16000

20

240000

06

25000

21

250000

07

32000

22

267000

08

40000

23

333000

09

63000

24

400000

10

66667

25

417000

11

80000

26

500000

12

100000

27

533000

13

125000

28

630000

14

133000

29

667000

15

135000

30

800000





31

1000000

Для электрических и дугогасительных реакторов

Ячейки 3 - 5

Ячейки 3 - 5

Код

Тип (марка)

001

РБ, РБУ, РБГ

002

РБДГ, РБДУ

003

РБАМ, РБА

004

РБАС, РБАСМ

005

РБС, РБСУ, РБСГ

006

РБСД, РБСДГ

007

РБСНГ

008

РБНГ

009

Резерв

010

РТМТ-35-200-6

011

РТМТ-35-500-10

012

РТДТ-35-1000-10

013

ТОРМТ-110-1350-15А

014

ТОРД-132-600-15Т

015 - 019

Резерв

020

РТД-20000/35

021

РОД-30000/35

022

РОДГ-33333/110

023

РОДЦ-55000/400

024

РОДЦ-60000/500

025

РОДЦА-60000/500

026

РОДГ-60000/500

027

РОДЦ-110000/750

028

РОДЦ-300000/1150

029 - 039

Резерв

040

РЗДСОМ-920/6

041

РЗДСОМ-460/6

042 - 043

Резерв

044

РЗДСОМ-560/10

045

РЗДСОМ-1520/10

046 - 049

Резерв

050

РЗДСОМ-620/35

051

РЗДПСО-300/5

052

РЗДПОМ-480/10

053

РЗДПОМ-480/20

054

РЗДПОМ-700/35

055

РЗДПОМ-800/35

056 - 059

Резерв

060

ЗРОМ-350/6

061

ЗРОМ-300/10

062

ЗРОМ-550/35

063 - 097

Резерв

098

Импортные

099

Прочие

-

Неизвестен

Ячейки 6 - 7

Ячейки 6 - 7

Код

Место установки

01

КРУ внутренней установки

02

КРУ наружной установки

03

Открытое распредустройство

04

Закрытое распредустройство

Для измерительных трансформаторов тока

Ячейки 3 - 5

Ячейки 3 - 5

Код

Тип (марка)

001

ТПЛ-10, ТПЛУ-10, ТПЛМ-10, ТПЛМУ-10, ТВЛМ-10(6)

002

ТФ-10, ТФУ-10, ТФД-10, ТФ«3»-10, ТВ«3»Д-10, ТФУД-10, ТФУ«3»-10, ТФУ«3»Д-10

003

ТПФ-10, ТПФУ-10, ТПФД-10, ТПФ«3»-10, ТПФ«3»Д-10, ТПФУД-10, ТПФУ«3»-10, ТПФУ«3»-10

004

ТПОЛА-10, ТПОЛ-10, ТПОЛМ-10

005

ТЛОФ-10, ТПОФУ-10, ТПОФД-10, ТПОФУД-10

006

ТПШФА-10

007

ТШВ-15, ТШВ-24

008

ТПШФ-20, ТПШФА-20

009

ТШЛ-20

010

ТПОЛ-20

011

ТПОЛ-35

012

ТЛМ-10(6)

013

ТПШЛ-10

014 - 019

Резерв

020

ТФЗМ-35 (ТФН-35, ТФНУ-35, ТФНР-35), ТФЗМ 35А-VI (ТФН-35М), ТФЗМ 33А-Т1 (ТФНД-35), ТФЗМ 35Б-1 VI (ТФНД-35М)

021

ТФЗМ 110 (ТФН-110, ТФНД-110), ТФЗМ 110Б-1 VI (ТФНД-110М)

022

ТФЗМ 154 (ТФНД-154, ТФН-154, ТФНР-154)

023

ТФЗМ 220 (ТФНД-220)

024

ТФУМ 330А-VI (ТФКН-330)

025

ТДРМ 330Б (ТРН-330)

026

ТФЗМ 400 (ТФНК-400)

027

ТФРМ 500Б (ТРН-500)

028

ТФЗМ 500 (ТФНК-500, ТФНКД-500)

029

ТФРМ 750А (ТРН-750)

030

ТФРМ-1150

031 - 039

Резерв

040

ТВК-10

041

ТВТ-10

042

ТВТ-35

043

ТВ-35

044

ТВ-110

045

ТВ-220

046 - 049

Резерв

050

ТНПШ-1/6

051

ТНПШ-1/10

052

ТНПШ-1/15

053

ТНПШ-2/6

054

ТНПШ-2/10

055

ТНПШ-2/15

056

ТНПШ-3/6

057

ТНПШ-3/10

058

ТНПШ-3/15

059 - 097

Резерв

098

Импортные

099

Прочие

-

Неизвестен

Ячейки 6 - 7

Не используются, в кодовом поле ставятся прочерки.

Для реакторов, трансформаторов тока

Ячейки 8 - 9

Код

Параметр (номинальный ток, А)

Код

Параметр (номинальный ток, А)

01

10

32

1600

02

12,5

33

2000

03

16

34

2500

04

20

35

3000

05

25

36

3200

06

30

37

4000

07

32

38

5000

08

40

39

6000

09

50

40

6300

10

63

41

7500

11

75

42

8000

12

80

43

10000

13

100

44

11200

14

120

45

12000

15

125

46

12500

16

150

47

14000

17

160

48

16000

18

200

49

18000

19

250

50

20000

20

300

51

22400

21

320

52

25000

22

400

53

28000

23

500

54

32000

24

600

55

35500

25

630

56

40000

26

750

57

45000

27

800

58

50000

28

1000

59

56000

29

1200

60

63000

30

1250

61

71000

31

1500

62

80000

Примечание. Если номинальный ток оборудования отличается от указанного в классификаторе, кодируется ближайший больший номинальный ток.

Ячейки 10 - 11

Не используются, в кодовом поле ставятся прочерки.

Для измерительных трансформаторов напряжения

Ячейки 3 - 5

Код

Тип (марка)

Код

Тип (марка)

001

НОСК-6

015 - 017

Резерв

002 - 004

Резерв

019

НОМ-6

005

НОЛ-0,8-6УТ2

020

НОМ-10

006

НОЛ-0,8-10УТ2

021

НОМ-15

007 - 009

Резерв

023

ЗНОМ-10

010

ЗНОЛ-0,5-6УЗ

024

ЗНОМ-15

011

ЗНОЛ-0,5-10УЗ

025

ЗНОМ-20

012

ЗНОЛ-0,5-15УЗ

026

ЗНОМ-24

013

ЗНОЛ-0,5-20УЗ

027

ЗНОМ-35

014

ЗНОЛ-0,5-24УЗ

046 - 049

Резерв

028

ЗНОГ-Н0

50

НКФ-110

029

ЗНОГ-220

51

НКФ-220

030

ЗОМ-1/15

52

НКФ-330

031

ЗОМ-1/20

53

НКФ-400

032 - 034

Резерв

54

НКФ-500

035

ОМ-10

55

НДЕ-500

036 - 039

Резерв

56

НДЕ-750

040

НТМК-6

57

НДЕ-1150

041

НТМК-10

058 - 097

Резерв

042

НАМИ-10

98

Импортные

043

НТМИ-6

99

Прочие

044

НТМИ-10

-

Неизвестен

045

НТМИ-18





Ячейки 6 - 7

Код

Место установки

Код

Место установки

01

КРУ внутренней установки

03

Открытое распредустройство

02

КРУ наружной установки

04

Закрытое распредустройство

Ячейки 8 - 11

Не используются, в кодовом поле ставятся прочерки.

Для силовых, регулировочных и вольтодобавочных трансформаторов и автотрансформаторов, электрических и дугогасительных реакторов, измерительных трансформаторов

Ячейки 14 - 15

Ячейка 14

Ячейка 15

Код

Отказавший узел

Код

Отказавшая деталь

1

Бак и арматура

1

Съемная часть (колокол)





2

Уплотнение разъема





3

Сварное соединение





4

Расширитель





5

Предохранительная труба





6

Фильтры





7

Маслопровод





8

Запорная арматура





9

Прочие

2

Магнитопровод

1

Активная сталь





2

Изоляция листовой стали





3

Прессующее устройство





4

Детали стяжки и крепежа





9

Прочие

3

Обмотки и изоляция

1

Обмоточный провод





2

Главная изоляция





3

Продольная изоляция





4

Отводы





5

Дистанционные прокладки





9

Прочие

4

Устройство регулирования напряжения под нагрузкой

1

Контактор



2

Избиратель



3

Предизбиратель



4

Привод



9

Прочие

5

Переключающее устройство без нагрузки (ПБВ)

1

Контакты



2

Пружина



3

Прочие

6

Охладитель

1

Калорифер





2

Маслонасос





3

Водяной насос





4

Вентилятор





9

Прочие

7

Ввод

1

Изоляционный остов





2

Фарфоровая покрышка





3

Фланец





4

Расширитель и маслоуказатель





5

Контактное соединение внутреннее





6

Контактное соединение внешнее





7

Уплотнение





9

Прочие

8

Контрольные и защитные устройства

1

Газовое реле





2

Отсечной клапан





3

Предохранительный клапан





4

Термосигнализатор





9

Прочие

9

Прочие узлы

9

Прочие детали

-

Без повреждения

-

Без повреждения

Ячейки 16 - 17 заполняются только для переключающих устройств (РПН и ПБВ) и вводов трансформаторов. Коды с 01 по 69 используются для ПУ, коды с 70 по 99 - для вводов.

Ячейки 16 - 17

Код

Тип (марка)



Резисторные

01

РНТ-9

02

РНТ-13

03

РНТР-13

04

РНТР-17

05

РНТ-18

06

РНТ-19

07

РНТР-19

08

РНТ-20

09

РНТР-20

10

РНТ-21

11

РНТ-23

12

РНТ-24

13 - 20

Резерв



Быстродействующие резисторные

21

РНТА

22

РНОА

23

ЗРНОА

24 - 30

Резерв



Болгарского производства

31

РС-2

32

РС-3

33

РСГ-3

34

РС-4

35

РС-9

36

РС-12

37 - 40

Резерв

41

SDV1

42

SDV3

43

SCV1

44

SCV3

45

SAV1

46

SAV3

47 - 49

Резерв

50

Прочие



ПБВ

51

П6-220

52

ПС-154

53

П8-154

54

П6-110

55

П6-35

56

П-8-35

57

ПТЛ-4-35

58

ПТУ-5-35

59

П6-10

60

ПТР6-10

61

ПТУ-9-11

62

ПТСУ-9-10

63 - 69

Резерв



Вводы

70

БМТ

71

МТ

72

МТП

73

БМТУ

74

МТУ

75

МБТО

76

МБТ

77

БМТП

78

БМТПУ

79

ГМТА

80

ГМТПА

81

ГМТ

82

ГМТкб

83

ГМТБ

84

ГБМТ

85

ГМТУ

86

ГМРА

87

ГБМТУ

88

ГБМР

89

ГБМТП

90 - 97

Резерв

98

Импортные

99

Прочие

Комплектные распределительные устройства, комплектные трансформаторные подстанции

Ячейки 3 - 5

Для комплектных распределительных устройств

Ячейки 3 - 5

КРУ внутренней установки

Код

Тип (марка)

Код

Тип (марка)

101

К-III

153 - 189

Резерв

102

К-III-V

190

Болгария

103

К-IV

191

КРУ2-10Б

104

К-VIII

192

КРУ2-10М

105

К-X

193 - 199

Резерв

106

К-XI

201

К-VI

107

К-XII

202

К-VI-V

108

К-XV

203

К-VII

109

К-XIX

204

К-IX

110

К-XXIV

205

К-XIII

111

К-XXV

206

К-XIV

112

К-XXVI

207

К-30

113

К-XXVII

208

К-33

114

К-XXVIII

209

К-33М

115

КР-10

210

К-34

116

КР-10VI

211

К-35

117

КР-10Э

212

К-36

118

КЭ-6(10)

213

К-37

119

КРУ2-6(10)

214

К-38

120

КРУ2-6Э(10Э)

215

К-44

121

КРУ2-6П(10П)

216

К-47

122

КРУ2-10Э/Э

217

К-49

123

КРУ2-10-20

218

К-59

124

КМ-1

219

К-60

125

КМ-1Ф-6(10)

220

К-108

126

КМ-10

221

К-112

127

К-104

222

К-201

128

К-105

223

КРН-10

129

К-107

224

КРН-II-10

130

К-110

225

КРН-III-10

131

К-113

226

КРН-IV-10

132

КРУС

227

КРУН-6Л(10)

133

КС0-266

228 - 290

Резерв

134

КС0-366

291

Болгария

135

КС0-3

292

К2-02, К3-02, К3-03, К3-05

136

КС0-2УМ

293 - 296

Резерв

137 - 149

Резерв

299

Импортные

150

КРУЭ-110

300

Прочие

151

ЯЭ-110

-

Неизвестен

152

ЯЭ-220





Для комплектных трансформаторных подстанций

Ячейки 3 - 5

Код

Тип (марка)

001

КТП-10

002

КТП-35

003

КТП-110

004

КТПБ-35

005

КТПБ-110

006 - 099

Резерв

Ячейки 6 - 7

Не используются, в кодовом поле ставятся прочерки.

Для комплектных распределительных устройств

Ячейки 8 - 9

Код

Параметр (номинальный ток, А)

Код

Параметр (номинальный ток, А)

01

10

32

1600

02

12,5

33

2000

03

16

34

2500

04

20

35

3000

05

25

36

3200

06

30

37

4000

07

32

38

5000

08

40

39

6000

09

50

40

6300

10

63

41

7500

11

75

42

8000

12

80

43

10000

13

100

44

11200

14

120

45

12000

15

125

46

12500

16

150

47

14000

17

160

48

16000

18

200

49

18000

19

250

50

20000

20

300

51

22400

21

320

52

25000

22

400

53

28000

23

500

54

32000

24

600

55

35500

25

630

56

40С00

25

750

57

45000

27

800

58

50000

28

1000

59

56000

29

1200

60

63000

30

1250

61

71000

31

1500

62

80000

Примечания: 1. Если номинальный ток оборудования отличается от указанного в классификаторе, кодируется ближайший больший номинальный ток.

Ячейки 10 - 11

Не используются, в кодовом поле ставятся прочерки.

Для комплектных распределительных устройств, КТП

Ячейки 14 - 15

Код

Отказавший узел

10

Корпус, шторки, съемные листы

20

Тележка

30

Ошиновка, силовые разъемы

40

Вторичные разъемы

50

Устройство блокировки

60

Механизм перемещения тележки

70

Изоляторы

80

Вводы

90

Прочие

Ячейки 16 - 17

Не используются, в кодовом поле ставятся прочерки.

Разрядники и ограничители перенапряжений

Ячейки 3 - 5

Ячейки 3 - 5

Код

Тип

Код

Тип

001

РВН-0,5

037 - 038

Резерв

002

РВН-1

039

РВМК-330

003

РВП-3

040

РВМК-500

004

РВП-6

041

РВМК-750

005

РВП-10

042

РВМК-1150

006

РВО-3

043

ОПН-25

007

РВО-6

044

ОПН-110VI

008

РВО-10

045

ОПН-150VI

009

РВ-25

046

ОПН-220VI

010

РВЭ-25М

047

ОПН-330VI

011

РВМЭ-25

048

ОПН-500VI

012

РВМ-15

049 - 050

Резерв

013

РВМ-20

051

РТФ-6-0,5/10

014

РВМ-35

052

РТФ-10-0,2/1

015 - 020

Резерв

053

РТФ-10-0,5/5

021

РВС-15

054

РТФ-35-0,5/2,5

022

РВС-20

055

РТФ-35-1/5

023

РВС-35

056

РТФ-35-2/10

024

РВС-110М

057

РТФ-110-0,5/2,5

025

РВС-150М

058

РТФ-110-1/5

026

РВС-220М

059

РТВ-10-0,5/2,5

027 - 028

Резерв

060

РТВ-10-2/10

029

РВРД-6

061

РТВ-20-2/10

030

РВРД-10

062

РТВ-35-2/10

031

РВМГ-110

063

РТВС-110-0,5/5

032

РВМГ-150

064 - 097

Резерв

033

РВМГ-220

098

Импортные

034

РВМГ-330

099

Прочие

035

РВМГ-400

-

Неизвестен

036

РВМГ-500





Ячейки 6 - 7, 8 - 11

Не используются, в кодовом поле ставятся прочерки.

Ячейки 14 - 15

Код

Отказавший узел

10

Фарфоровая покрышка

20

Рабочие сопротивления

30

Шунтирующие сопротивления

40

Искровые промежутки

50

Армировка

60

Фланец

70

Регистратор срабатывания

80

Имитатор

90

Прочие

Ячейки 16 - 17

Не используются, в кодовом поле ставятся прочерки.

Сборные шины распределительных устройств, токопроводы

Ячейки 3 - 5

Код

Тип схемы

001

Мостик с выключателем в перемычке

002

Треугольник или четырехугольник

003

Многоугольник

004 - 009

Резерв

010

Одна несекционированная система шин (СШ)

011

Одна СШ, секционированная разъединителем

012

Одна СШ, секционированная выключателем

013

Одна СШ, секционированная и обходная

014 - 019

Резерв

020

Две СШ несекционированные

021

Две СШ несекционированные с обходной

022

Две СШ с секционированием одной или двух СШ выключателем

023

Две СШ с секционированием одной или двух СШ выключателем и обходная

024-039

Резерв

040

Линейный ввод

041 - 049

Резерв

050

Генераторный токопровод

051

ТЭН

052

ТЭН-Е-10(20)

053

КЭТ-300

054

ТЭК-6(20)

055

ТЭКН-20

056

ТПЭЕ-20

057

ТПЭП-24

058

ТЗКР-6(10)

059

ТЗК-6(10)

060

ТЗП-6(10)

061

ГРТЕ-20

062 - 098

Резерв

099

Прочие



Ячейка 6

Код

Тип коммутационного аппарата

1

На трансформаторах - предохранители, на линиях - выключатели нагрузки

2

На трансформаторах - предохранители, на линиях - выключатели

3

На трансформаторах - отделители или разъединители, на линиях - выключатели

4

Один выключатель на цепь

5

Три выключателя на две цепи

6

Два выключателя на трансформатор и один выключатель на линию

7

Два выключателя на цепь

8

Резерв

9

Прочие комбинации коммутационных аппаратов

Ячейка 7

Код

Место установки

1

КРУ внутренней установки

2

КРУ наружной установки

3

Открытое распредустройство

4

Закрытое распредустройство

Ячейки 8 - 11

Не используются, в текстовой и кодовой частях ставятся прочерки.

Для сборных шин и токопроводов

Ячейки 14 - 15

Код

Отказавший узел

10

Опорная изоляция

20

Проходная изоляция

30

Подвесная изоляция

40

Контактные соединения

50

Провода

60

Полосовые шины

70

Спуски к аппаратам

90

Прочие



Ячейки 16 - 17

Ячейки 16 - 17

Код

Тип изолятора

Код

Тип аппаратного зажима

01

ОФ-6(10)

01

А1А-10, А2А-10

02

ОФР-6(10)

02

А1А-16, А2А-16

03

ШН-6(10)

03

А1А-25, А2А-25

04

ОНШ-10

04

А1А-35, А2А-35

05

ОНШ-20

05

А2А-50

06

ОНШ-35

06

А2А-70, А4А-70

07

ОНС-20

07

А2А-95, А4А-95

08

ОНС-110

08

А2А-120, А4А-120

09

ИОС-35

09

А2А-150, А4А-150

10

ИОС-110

10

А2А-185, А4А-185

11

КО-110

11

А2А-240, А4А-240

12

ИП-6(10)

12

А2А-300, А4А-300

13

ИПК-10

13

А2А-400, А4А-400

14

ИП-24

14

А2А-600, А4А-600

15

ИП-35

15

А2А-700, А4А-700

16

ИПУ-10

16

А2АП-500, А4АП-500

17

ИПУ-20

17

А2МП-240, А4МП-240

18

ИПУ-35

18

А2МП-300, А4МП-300

19

ПН-10

19 - 99

Резерв

20

ПНШ-35





21 - 99

Резерв





Выключатели, разъединители, короткозамыкатели, отделители

Ячейки 3 - 5 (тип, марка)

Для выключателей

Ячейки 3 - 5

Код

Тип (марка)

Выключатели нагрузки

001

ВН-11

002

ВНВ-10/320

003

ВНП-16, ВНП-17

004

ВНП-3

005

ВН

006 - 049

Резерв

Электромагнитные

50

ВЭМ-6

51

ВЭ-10, ВЭС-10

52 - 99

Резерв

Малообъемные масляные

100

ВМГ-133, ВМГ-10

101

ВМП-10

102

ВМП-10К

103

ВМП-10Э

104

ВМП-10П

105

ВМПП-10

106

ВМПЭ-10

107

ВПМ-10

108

ВММ-10

Малообъемные масляные

109

ВК-10

110

МГГ-10

111

МГ-10

112

МГ-20

113

МГ-35

114

ВМП-35П

115

ВМК-110

116

ВМТ-110

117

ВМТ-220

118

АК-10

119

ММО-110

120 - 299

Резерв

Масляные баковые

300

ВМ-35, ВМД-35

301

ВБ-35, ВБД-35, ВТ-35, ВТД-35

302

С-35

303

МКП-35

304

У-35

305

МКП-110

306

МНП-220

307

У-110

308

У-220

309 - 399

Резерв

Воздушные с контактной системой

400

ВВН-15/600

401

ВВН-15/5500

402

ВВН-35-1

403

ВНСГ-15

404

ВВГ-20

405

ВВ-20С

406

КАГ-24

407

КАГ-15,75

408 - 499

Резерв

Воздушные с ножевым отделителем

500

ВВ-110

501

ВВН-110

502

ВВН-154

503

ВВ-220

504

ВВН-220

505 - 599

Резерв

Воздушные с воздухонаполненным отделителем

600

ВВН-35-2

601

ВВН-110-6

602

ВВН-154-8

603

ВВН-220-10

604

ВВН-220-15

605

ВВН-330-15

606

ВВШ-110

607

ВВШ-150

608

ВВ-330Б

609

ВВ-500, ВВ-500Б

610

ВВМ-500

611 - 699

Резерв

Воздушные баковые

700

ВНВ-220

701

ВНВ-330, ВНВ-330Б

702

ВНВ-500

703

ВНВ-750

704

ВО-750

705

ВНВ-1150

706 - 799

Резерв

800

ВВУ-35

801

ВВБМ-110

802

ВВУ-110

803

ВВБ-220-12, ВВД-220

804

ВВБ-220У-15

805

ВВБ-330, ВВД-330Б

806

ВВДМ-330

807

ВВБ-500

808

ВВБ-750

809

ВВБК-110

810

ВВБК-220

811

ВВБК-500

812 - 899

Резерв

900

ВВВ-10

901

ВВЭ-10

902

ВГУ-330

903

ВГУ-500

904 - 979

Резерв

980

Импортные

990

Прочие воздушные

-

Неизвестен

Ячейки 6 - 7
(тип, марка, место установки)

Для воздушных выключателей

Код

Тип (конструкция)

1

С бетэловыми резисторами

2

Без бетэловых резисторов

Примечание. Для остальных выключателей в кодовом поле ставится нуль.

Ячейка 7

Код

Место установки

1

КРУ внутренней установки

2

КРУ наружной установки

3

Открытое распредустройство

4

Закрытое распредустройство

Для разъединителей

Ячейки 3 - 5

Код

Тип (марка)

Код

Тип (марка)

001

РВ(3)-10, РВФ(3)-10

031

РЛНД-150

002

РВК(3)-10

032

РД3-150

003

РВР(3)-10

033

РДНД-220

004

РВС-15

034

РНД(3)-220

005

РВ(3)-20

035

РОН(3)-220

006

РВК-20

036

РД3-220

007

РВП3-20

037

РНД(3)-330

008

РВР(3)-24

038

РП-330

009

РВ(3)-35

039

РЛНД-330

010

РЛНД-10

040

РД3-330

011

РОН-10

041

РПД-500

012

(3)РН-20

042

РЛНД-500

013 - 019

Резерв

043

РНД(3)-500

020

РЛНД-35

044

РПН-500

021

РНД(3)-35

045

РД3-500

022

РОН-35

046

РОН3-500

023

РД3-35

047

РЛНД-750

024

Резерв

048

РНВ(3)-750

025

РЛНД-110

049

РПД-750

026

РНД(3)-110

050 - 097

Резерв

027

РОН(3)-110

098

Импортные

028

РД3-110

099

Прочие

029

Резерв

-

Неизвестен

030

РНД(3)-150





Ячейки 6 - 7

Код

Место установки

01

КРУ внутренней установки

02

КРУ наружной установки

03

Открытое распредустройство

04

Закрытое распредустройство

Для отделителей

Ячейки 3 - 5

Код

Тип (марка)

001

ОД-35

002

ОД-110

003

ОД-150

004

ОД-220

098

Импортные

099

Прочие

-

Тип неизвестен

Ячейки 6 - 7

Не используются, в кодовом поле ставятся прочерки.

Для короткозамыкателей

Ячейка 3 - 5

Код

Тип (марка)

001

КЗ-35

002

КЗ-110

003

КЗ-150

004

КЗ-220

098

Импортные

099

Прочие

-

Тип неизвестен

Ячейки 6 - 7

Не используются, в кодовом поле ставятся прочерки.

Для выключателей, разъединителей, отделителей, короткозамыкателей

Ячейки 8 - 9

Код

Параметр (номинальный ток, А)

Код

Параметр (номинальный ток, А)

01

10

32

1600

02

12,5

33

2000

03

16

34

2500

04

20

35

3000

05

25

36

3200

06

30

37

4000

07

32

38

5000

08

40

39

6000

09

50

40

6300

10

63

41

7500

11

75

42

8000

12

80

43

10000

13

100

44

11200

14

120

45

12000

15

125

46

12500

16

150

47

14000

17

160

48

16000

18

200

49

18000

19

250

50

20000

20

300

51

22400

21

320

52

25000

22

400

53

28000

23

500

54

32000

24

600

55

35500

25

630

56

40000

26

750

57

45000

27

800

58

50000

28

1000

59

56000

29

1200

60

63000

30

1250

61

71000

31

1500

62

80000

Примечание. Если номинальный ток оборудования отличается от указанного в классификаторе, кодируется ближайший больший номинальный ток.

Для выключателей

Ячейки 10 - 11

Код

Номинальный ток отключения, кА

Код

Номинальный ток отключения, кА

01

0,8

19

40

02

1

20

45

03

1,25

21

50

04

1,6

22

56

05

2

23

63

06

2,5

24

71

07

3,2

25

80

08

4

26

90

09

5

27

100

10

6,3

28

112

11

8

29

125

12

10

30

140

13

12,5

31

160

14

16

32

180

15

20

33

200

16

25

34

224

17

31,5

35

250

18

35,5

36 - 99

Резерв

Примечание. Если номинальный ток отключения отличается от указанного в классификаторе, в текстовой части следует указать действительное значение, а закодировать ближайший больший номинальный ток отключения.

Для разъединителей, короткозамыкателей, отделителей ячейки 10 - 11 не используются, в кодовом поле ставятся прочерки.

Ячейки 14 - 15
(Узел, деталь)

Для коммутационной аппаратуры (выключателей, разъединителей, отделителей и короткозамыкателей)

Ячейка 14



Ячейка 15

Код

Отказавший узел

Код

Отказавшая деталь

1

Контактная система

1

Рабочие контакты





2

Дугогасительные контакты





3

Детали крепления





4

Пружины (отделителя и камер)





5

Аппаратные зажимы





6

Фарфор отделителя выключателя





9

Прочие

2

Устройство дугогашения

1

Дугогасительная камера и ее детали





2

Дугогасительный агент (масло, воздух)





3

Делители напряжения





4

Выхлопные клапаны камер





6

Фарфор гасительных камер





9

Прочие

3

Приводы, системы управления

1

Выключающий электромагнит





2

Отключающий электромагнит





3

Блок-контакты





4

Звенья механизма привода (в том числе клапаны ВВ)





9

Прочие

4

Корпус

1

Бак, ресивер





2

Предохранительный клапан





3

Арматура





4

Крепеж





5

Редукционный клапан





6

Подогрев





7

Уплотняющая резина





9

Прочие детали

5

Изоляция

1

Опорная изоляция





9

Прочие виды изоляции

6

Вводы

1

Токоведущий стержень, контактные соединения





2

Фарфоровая покрышка





3

Армированное соединение





4

Заполнитель





5

Изоляционный остов и барьеры





6

Расширитель и маслоуказатель





7

Устройство ПИН





8

Гидрозатвор и воздухоосушительный фильтр, уплотнение





9

Прочие

7

Передаточные механизмы от привода

9

Прочие детали

9

Прочие узлы

9

Прочие детали



Без повреждения



Без повреждения

Ячейки 16 - 17

Кодовое поле заполняется только для вводов выключателей.

Ячейки 16 - 17

Код

Тип (марка)

01

БМВ

02

БМВУ

03

БМВП

04

БМВПУ

05

ГБМВУ

06

ГБМВПУ

10

Прочие

При отказе разъединителей, короткозамыкателей, отделителей в тексте указывается тип (марка) повредившегося узла, в кодовом поле ставятся прочерки.

Ячейки 18 - 19
(количество отказавшего оборудования)

Указывается количество отказавших по одной причине однотипных узлов оборудования.

Ячейки 20 - 21
(напряжение сети, кВ)

Указывается напряжение сети (шин).

Для кодирования используется тот же код, что и для кодирования конструктивного напряжения (ячейки 12 - 13).

Ячейки 22 - 23
(изготовитель оборудования)

В тексте необходимо указать заводской номер оборудования.

Ячейки 22 - 23

Код

Изготовитель оборудования

01

Бакинский завод сухих трансформаторов

02

Бакинский электромашиностроительный завод им. 50-летия комсомола Азербайджана

03

Бакинский завод высоковольтного оборудования

04

Баранчинский электромеханический завод им. Калинина

05

Барнаульский электромеханический завод

06

Белореченский электротехнический завод

07

Биробиджанский завод силовых трансформаторов

08

Благовещенский электроаппаратный завод

09

Великолукский завод высоковольтной аппаратуры (ВЗВА)

10

ПО «Армэлектромаш»

11

ПО «Армхиммаш»

12

Запорожский завод высоковольтной аппаратуры (ЗВВА)

13

ПО «Запорожтрансформатор»

14

Ишлейский завод высоковольтной аппаратуры

15

Казанский электромеханический завод

16

Карпинский электромашиностроительный завод

17

Камышловский изоляторный завод «Урал-изолятор»

18

Кентаусский трансформаторный завод

19

Коломыйский завод комплектных распределительных устройств ПО «Укрэлектроаппарат»

20

Константиновский завод высоковольтной аппаратуры (КЗВА)

21

Краснодарский завод стройматериалов

22

Криворожский электротехнический завод

23

Куйбышевский завод измерительных трансформаторов

24

Куйбышевский завод «Электрощит»

25

Курганский электромеханический завод

26

Львовский завод «Полирон»

27

Ленинградский металлический завод им. XXI съезда КПСС (ЛМЗ)

28

НПО «Электрокерамика»

29

Ленинградский электромеханический завод

30

ПО «Электроаппарат»

31

Ленинградское объединение «Электросила»

32

Львовский завод стеклянных изоляторов

33

Лысьвенский турбогенераторный завод

34

Люберецкий электромеханический завод

35

Фрунзенский завод «Тяжэлектромаш»

36

Минский электротехнический завод им. Козлова

37

Московский электромеханический завод им. Владимира Ильича

38

Московский завод «Изолятор»

39

Московский опытный стекольный завод

40

МосПО «Электрозавод» (МЭЗ)

41

Московский завод «Электрощит»

42

Мытищинский электромеханический завод

43

Нальчикский завод высоковольтной аппаратуры

44

Нижне-Туринский злектроаппаратный завод

45

Новосибирский завов «Сибэлектротяжмаш»

46

Новосибирский электромеханический завод

47

Орловский завод «Орелэнергоремонт»

48

Псковский электротехнический завод

49

Сафоновский электромашиностроительный завод

50

Рижский опытный завод «Энергоавтоматика»

51

Ровенский завод высоковольтной аппаратуры

52

Рынгусский электромеханический завод

53

Саратовский электромеханический завод

54

Свердловский завод трансформаторов тока

55

ПО «Уралэлектротяжмаш»

56

Свободненский филиал Благовещенского электроаппаратного завода

57

Славянский завод высоковольтных изоляторов

58

Сызранский завод тяжелого машиностроения

59

Таллинский завод «Вольта»

60

Завод «Электромаш», г. Тирасполь

61

СВПО «Трансформатор» (бывший Тольяттинский электротехнический завод)

62

Троицкий электромеханический завод

63

Ульяновский завод низковольтной аппаратуры «Контактор»

64

Уральский завод «Гидромаш»

65

Уральский компрессорный завод

66

Харьковский завод «Электротяжмаш» им. Ленина

67

Харьковский «Укрэлектротяжмаш»

68

Хмельницкий завод трансформаторных подстанций

69

Чебоксарский ремонтно-механический завод

70

Харьковский завод «Электромашина»

71

Чимкентский завод «Электроаппарат»

72

Чирчикский трансформаторный завод

73

Южно-Уральский изоляторный завод

74

Комбинат «Ярваканди-Техасед» (ЭССР)

75

Харьковский электромеханический завод

76

Минусинский завод электровакуумных выключателей

77

Азовский электромеханический завод

78

Белоозерский электромеханический завод

79

Товарковский завод высоковольтной аппаратуры

80

Венгрия

81

Германия

82

Болгария

83

Польша

84

Чехословакия

85

Опытный завод ВЭИ

86

Харьковский электромеханический завод

87

Саранский завод «Выпрямитель»

88

Другие страны СЭВ

89

Югославия

90

Ремонтный завод энергоуправления

91

Ремонтные заводы других энергоуправлений

94

Италия

96

Финляндия

98

Другие капиталистические страны

99

Прочие заводы

-

Неизвестен

Ячейки 24 - 25
(год изготовления оборудования)

В тексте записывается год изготовления оборудования, в ячейках кодового поля проставляются две последние цифры года.

Ячейки 26 - 27
(изготовитель повредившегося узла)

В тексте записывается название завода-изготовителя и заводской номер узла (если узел имеет свой номер), в кодовом поле - код этого завода. Для кодирования используется код, приведенный в ячейках 22 - 23.

Ячейка 28
(состояние нейтрали)

Ячейка используется только для электрооборудования. Для остального оборудования в тексте и кодовом поле ставятся прочерки.

Ячейка 28

Код

Состояние нейтрали

1

Заземлены нейтрали всех трансформаторов (сети 110 кВ и выше)

2

Заземлены нейтрали части трансформаторов (сети 110, 154 кВ)

3

Нейтраль изолирована

4

Сеть с компенсацией емкостного тока с резонансной настройкой

5

Сеть с недокомпенсацией емкостного тока1

6

Сеть с перекомпенсацией емкостного тока1

1 В тексте необходимо указать степень расстройки в процентах.

Ячейка 29
(условие отказа оборудования, относительная нагрузка кабеля,
%, число цепей ВЛ)

Для электрооборудования записываются условия работы в момент отказа.

Для вращающихся машин (турбогенераторов, гидрогенераторов, синхронных компенсаторов и электродвигателей)

Ячейка 29

Код

Условия работы в момент отказа

1

При пуске

2

Во время нормальной работы

3 - 7

Резерв

8

При останове

9

Прочие

Для силовых трансформаторов и автотрансформаторов

Ячейка 29

Код

Условия работы в момент отказа

1

При включении в сеть

2

На холостом ходу

3

При нормальной нагрузке

4

При перегрузке

5

При переводе РПН

6 - 8

Резерв

9

Прочие

Примечание. Если трансформатор отказал при перегрузке, в тексте следует указать значение этой нагрузки (в % номинальной нагрузки) и время работы в этом режиме.

Для коммутационных аппаратов (выключателей, разъединителей, отделителей и короткозамыкателей)

Ячейка 29

Код

Условия работы в момент отказа

1

В стационарном состоянии

2

При операциях

3

При отключении КЗ

4

При отключении КЗ после АПВ

5 - 6

Резерв

9

Прочие

Примечание. Если выключатель отказал при отключении КЗ или после АПВ, в тексте следует указать значение тока КЗ.

Для вентильных разрядников и ограничителей перенапряжений

Ячейка 29

Код

Условия работы в момент отказа

1

Во время нормальной работы

2

При оперативных переключениях1

3

При автоматическом отключении2

4

При замыканиях на землю в сети

5

При проведении испытаний

6 - 8

Резерв

9

Прочие

1 К акту расследования необходимо приложить копию бланка переключения.

2 В п. 2 первой части акта расследования указать все работавшие устройства защиты и автоматики.

Для остального оборудования ячейка 29 не используется, ставится прочерк.

Ячейки 30 - 35

Для электрооборудования не используются, в кодовом поле ставятся прочерки.

Ячейки 36 - 37
(условия работы)

Для турбогенераторов и гидрогенераторов

Код

Условия работы

01

В базовой части графика нагрузки

02

По режиму теплового потребления на ТЭЦ

03

Покрытие пиков графика нагрузки

04

В режиме синхронного компенсатора

05

В режиме автоматического регулирования системных параметров

06 - 08

Резерв

09

Прочие режимы

Для электродвигателей

В ячейке 36 указывается приводимый механизм (назначение двигателя)

Код

Приводимый механизм

1

Дымосос, дутьевой вентилятор

2

Питательный насос

3

Мельница

4

Циркуляционный насос

5

Конденсатный насос

6

Насосы гидрозолоудаления

7

Дробилки, транспортеры

8

Другие насосы

9

Прочие

В ячейке 37 указывается периодичность пусков

Код

Периодичность пусков

1

До 6 в неделю

2

1 - 2 в день

3

3 - 5 в день

4

6 и более в день

9

Прочая

Для синхронных компенсаторов, систем возбуждения

В тексте и кодовом поле ячеек 36 - 37 ставятся прочерки.

Для автотрансформаторов силовых, регулировочных и вольтодобавочных трансформаторов

В ячейке 36 указывается назначение трансформатора (автотрансформатора).

Код

Назначение трансформатора

1

Главный трансформатор блока

2

Повысительный трансформатор

3

Понизительный трансформатор

4

Трансформатор связи

5

Трансформатор собственных нужд

6

Вольтодобавочный, линейный, регулировочный трансформатор

7 - 8

Резерв

9

Прочее

В ячейке 37 указывается район загрязнения.

Код

Район загрязнения

1

Чистые районы (лес, тундра, луга и пр.)

2

Район с интенсивным земледелием

3

Район с засоленными почвами

4

Побережье морей и других водоемов с засоленной водой

5

Промышленные загрязнения и уносы тепловых электростанций с расстоянием от источника загрязнения до 3 км

6

То же более 3 км

7

Уносы химических предприятий с расстоянием до источника загрязнения до 3 км

8

То же более 3 км

Для выключателей.

В ячейке 36 указывается назначение выключателя.

Код

Назначение выключателя

1

Генераторный

2

Трансформаторный

3

Линейный

4

Секционный, шиносоединительный, обходной

5

Для электродвигателей механизмов собственного расхода

6

Общие для двух присоединений (в полуторных схемах и многоугольниках)

7 - 8

Резерв

9

Прочие

В ячейке 37 указывается район загрязнения. Район загрязнения кодируется так же, как для трансформаторов.

Для ОПН, разрядников, измерительных трансформаторов, сборных шин и токопроводов, дугогасящих реакторов, ячеек КРУ и КРУН, разъединителей, отделителей, короткозамыкателей

(Поправка).

В ячейке 36 указывается состояние внешней фарфоровой изоляции оборудования.

Ячейка 36

Код

Состояние изоляции

1

Загрязнена

2

Чистая

3

Защищена специальными пастами

Примечание. В первой части акта п. 3 указывается степень и вид загрязнения, используемый способ защиты от загрязнений (профилактическая чистка, обмыв изоляции под напряжением), периодичность и дата последних работ.

В ячейке 37 указывается район загрязнения в тексте и кодовом поле (кодируется так же, как и для трансформаторов).

Ячейки 38 - 39
(характер повреждения)

Ячейки 38-39

Код

Характер повреждения

Механические повреждения

01

Излом, разрыв, обрыв

02

Трещина, свищ, скол

03

Расслоение, расщепление

04

Деформация, изгиб, искривление

05

Выбоина, вмятина

06

Натир, задир, износ трением

07

Кавитационный износ

08

Эрозионный износ

09

Срыв с крепления, ослабление крепления, расцепление

10

Нарушение герметичности

11

Разрегулировка - заклинивание, заедание, нарушение взаимодействия

12

Недопустимая вибрация

13

Взрыв

14

Засорение

15

Обрушение строительного сооружения

16 - 18

Резерв

19

Прочие механические повреждения

Тепловые повреждения

20

Пережог

21

Подплавление, оплавление

22

Выгорание

23

Загорание, воспламенение

24 - 28

Резерв

29

Прочие тепловые повреждения

Электрические повреждения

30

Пробой изоляции с междуфазным (межполюсным) замыканием

31

Пробой изоляции с замыканием на землю

32

Пробой изоляции с витковым замыканием

33

Перекрытие изоляции (воздушного промежутка) с междуфазным (межполюсным) замыканием

34

Перекрытие изоляции (воздушного промежутка) с замыканием на землю

35

Нарушение контакта, разрыв электрической цепи

36

Обратное зажигание, пробой диодов или тиристоров

37

Круговой огонь, искрение щеток

38

Замыкание элементарных проводников

39

Потеря динамической стойкости

40

Прочие электрические повреждения

41 - 49

Резерв

Отказы без повреждения оборудования

90

Понижение частоты

91

Снижение сопротивления изоляции ниже допустимого уровня

92

Повышение температуры сверх допустимой

93

Потеря возбуждения

94

Недопустимое изменение уровня, расхода, давления и др. технологических параметров

95

Повышение концентрации растворенных в масле газов

96

Упуск масла

97

Другие проявления отказа без повреждения оборудования

98

Разрушение, при котором характер повреждения узла установить не удалось

99

Прочие проявления отказа

Ячейки 40 - 41
(причина повреждения)

При отказе оборудования из-за нескольких причин в тексте указываются основные причины, а в кодовом поле проставляется код главной причины.

Ячейки 40 - 41

Код

Причина повреждения

Недостатки эксплуатации

01

Отключение разъединителей под нагрузкой, включение на закоротку

02

Другие ошибочные действия персонала

03

Нарушение режима работы, а также режима пуска и останова

04

Нарушение сроков и объемов ремонтов или профилактических испытаний, повторный ремонт

05

Невыполнение директивных указаний по устранению аварийных очагов, эксплуатация дефектного оборудования

06

Недопустимая перегрузка или перегрев

07

Попадание воды, пара и т.д. на оборудование

08

Неправильная синхронизация

09

Некачественная приемка оборудования из ремонта

10

Нарушение водно-химического режима систем водяного охлаждения генераторов

11

Неправильные указания персонала производственных служб и лабораторий

17

Отсутствие средств грозозащиты

18

Многократные включения на неустраненное короткое замыкание

19

Прочие недостатки эксплуатации

Дефекты ремонта

21

Дефекты ремонтной сварки, пайки, опрессования

22

Попадание посторонних предметов

23

Установка деталей, узлов из материалов, несоответствующего проекту, применение материалов низкого качества

25

Невыполнение антикоррозионного покрытия

26

Неудовлетворительная вибрационная настройка

27

Неудовлетворительная центровка

28

Нарушение технологии ремонта

29

Прочие дефекты ремонта

Дефекты транспортирования, хранения, монтажа и наладки

31

Нарушение правил транспортирования и хранения

32

Нарушение технологии монтажа (неправильная сборка, стыковка, дефекты сварки, уплотнения и др.)

33

Применение детали (узла) или материала, несоответствующих проекту

34

Неудовлетворительные центровка, закрепление, установка на фундамент

35

Несоблюдение проектных разработок

36

Попадание посторонних предметов

37

Механические повреждения при монтаже

38

Неправильный выбор параметров настройки при наладке

39

Прочие дефекты монтажа и наладки

Недостатки проектирования

41

Неправильный выбор расчетных условий работы оборудования

42

Неправильный выбор типов или параметров оборудования

43

Неправильный выбор оборудования по требованиям коррозионной стойкости

44

То же по требованиям пожарной безопасности

45

Неправильный выбор габаритных размеров и изоляционных расстояний (отступления от требований ПУЭ, директивных документов)

46

Недостатки схем

49

Прочие недостатки проектирования

Дефекты конструкции, изготовления

51

Дефект заводской сварки, армировки, пайки

52

Нарушение технологии изготовления

53

Коррозия

54

Применение непроектных материалов (или с низкими физико-техническими свойствами)

55

Наличие местного дефекта (металлургические дефекты, браковочная структура)

56

Дефект конструкции

57

Недостаточная динамическая устойчивость

58

Попадание посторонних предметов

59

Прочие недостатки изготовления

Изменения материалов в процессе эксплуатации

61

Коррозия, эрозионный износ металла

64

Старение изоляции, прокладочных материалов

65

Усталость металла, истирание, износ деталей

66

Загнивание древесины

67

Ионизационные процессы в изоляции

69

Прочие изменения материалов в процессе эксплуатации

Атмосферные воздействия, влияние климатических и внешних условий

71

Атмосферные перенапряжения (гроза)

72

Скорость ветра выше расчетной

73

Гололед (мокрый снег) выше расчетного

74

Гололед с ветром выше расчетного

75

Загрязнение, засорение

76

Наводнение, ледоход

77

Землетрясение, сели, оползни, обвалы

78

Температурные атмосферные воздействия

79

Прочие атмосферные воздействия

Внутренние перенапряжения

81

Коммутационные перенапряжения (дуговые замыкания на землю, отключение ненагруженных линий и трансформаторов, отключение всех видов коротких замыканий, несинхронные включения и отключения, электростатические и электромагнитные влияния)

82

Феррорезонансные перенапряжения (самопроизвольное смещение нейтрали, неполнофазный режим питания, емкостная нагрузка источников питания)

Недопустимые режимы в сети1

83

Повышенная вибрация, механические колебания проводов ВЛ

84

Пляска проводов ВЛ

85

Токи короткого замыкания выше допустимого

86

Длительное воздействие токов короткого замыкания

89

Прочие недопустимые режимы в сети

Посторонние воздействия

91

Перекрытие птицами или животными

92

Наезд транспорта

93

Наброс, бой изоляторов, прострел

94

Пожар, загорание

95

Падение деревьев

99

Прочие посторонние воздействия

-

Причина не установлена

1 Классификация нарушений по данной причине допускается, если режим оказался нерасчетным для данного оборудования.

Ячейка 42
(сопутствующие обстоятельства)

Ячейка 42

Код

Сопутствующие обстоятельства

1

Недостатки эксплуатации

2

Дефекты ремонта

3

Дефекты монтажа, наладки

4

Недостатки проектирования

5

Дефекты конструкции или изготовления

6

Изменения свойств материалов в процессе эксплуатации

7

Атмосферные воздействия, влияние климатических и внешних условий

8

Недопустимые режимы в сети

9

Посторонние воздействия

-

Сопутствующих обстоятельств нет

Ячейки 43 - 45
(срок службы оборудования от последнего капитального ремонта, мес)

В ячейках 43 - 45 указывается в месяцах срок службы оборудования со времени окончания последнего планового капитального ремонта.

Если со времени капитального ремонта прошло меньше месяца, срок службы указывается в десятых долях месяца.

Пример. 3 мес - 003, 16 мес - 016, 10 лет - 120, 6 дн - 0,2.

Если на оборудовании еще не проводился капитальный ремонт, в ячейках 43 - 45 проставляются нули.

Ячейки 46 - 47
(срок службы оборудования от начала эксплуатации, год)

В ячейках 46 - 47 указывается в годах срок службы оборудования с начала его эксплуатации до данного отказа.

Ячейки 48 - 50
(срок службы поврежденного узла, мес.)

В ячейках 48 - 50 указывается в месяцах срок службы поврежденного узла (детали) со времени ввода в эксплуатацию данного узла (детали).

Ячейки 51 - 54
(последние эксплуатационные испытания)

В ячейках 51 - 52 указываются две последние цифры года, в ячейках 53 - 54 - месяц, когда производились испытания.

Ячейки 55 - 57
(время восстановления, ч)

Время восстановления объекта - это промежуток календарного времени от начала возникновения отказа (момента отключения) до полного восстановления работоспособности отказавшего оборудования после устранения отказа и включения его в сеть либо сообщения диспетчеру о готовности к включению (если после восстановления не требуется немедленного включения этого оборудования).

Для записи длительности восстановления отведено три ячейки.

Пример:



Ячейки





55

56

57

6 мин и менее

0

'

1

12 мин

0

'

2

18 мин

0

'

3

24 мин

0

'

4

30 мин

0

'

5

36 мин

0

'

6

42 мин

0

'

7

48 мин

0

'

8

54 мин

0

'

9

60 мин = 1 ч

0

0

1

8 ч 30 мин

8

'

5

20 ч

0

2

0

32 ч

0

3

2

128 ч

1

2

8

999 ч и более

9

9

9

Точное время восстановления записывается над ячейками 55 - 57.

Ячейки 58 - 61
(трудозатраты на ремонт, чел.-ч)

Трудозатраты на ремонт указываются с учетом всех рабочих, занятых на восстановительных работах: цехового персонала, цеха централизованного ремонта, а также привлеченных посторонних организаций.

Ячейки 62 - 65
(недоотпуск электроэнергии, тыс.
кВт · ч)

Недоотпуск электроэнергии подсчитывается в соответствии с действующими инструкциями. При записи дробных чисел используется «скользящая» запятая. Диапазон записи недоотпуска от 0,01 до 9999 тыс. кВт · ч.

Пример

Недоотпуск электроэнергии

Ячейки

62

63

64

65

255 кВт · ч = 0,255 тыс. кВт · ч

0

'

2

6

6358 кВт · ч = 6,358 тыс. кВт · ч

6

'

3

6

10520 кВт · ч = 10,520 тыс. кВт · ч

1

0

'

5

75000 кВт · ч = 75 тыс. кВт · ч

0

0

7

5

750200 кВт · ч = 750,2 тыс. кВт · ч

0

7

5

0

9999000 кВт · ч и более

9

9

9

9

Ячейки 66 - 69

Для электрооборудования не используются, в кодовом поле ставятся прочерки.

3. КЛАССИФИКАТОР ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ НАПРЯЖЕНИЕМ 110 кВ И ВЫШЕ

Ячейки 1 - 2
(отказавшее оборудование)

Ячейки 1 - 2

Код

Элемент, из-за которого произошел отказ ВЛ

77

Опора

78

Фундамент

79

Изолятор

80

Провод

81

Грозозащитный трос

82

Арматура

83

Прочие

84 - 85

Резерв

Ячейки 3 - 7
(тип, марка)

Ячейки 3 - 7 заполняются, начиная с ячейки 3. Если одна или несколько из этих ячеек по каким либо причинам не могут быть заполнены (например, из-за отсутствия информации), в них ставятся нули.

Для опор из всех материалов

Ячейка 3

Ячейка 4

Код

Тип

Код

Тип

1

Промежуточная

1

Свободностоящая

2

Анкерная

2

На оттяжках

3

Анкерно-угловая

3

С подкосами

4

Промежуточно-угловая

4

Вантовая

5

Концевая





6

Специальная





7

Ответвительная





8

Переходная





9

Прочие





Ячейка 5

Код

Тип

1

Одностоечная

2

Портальная, П-образная

3

А-образная

4

АП-образная

5

Рюмка

6

Набла

7

Трехстоечная

8

Четырехстоечная

9

Прочие

Для железобетонных опор

Ячейка 6

Ячейка 7

Код

Опора

Код

Арматура опоры

1

Центрифугированная с ригелем

1

Напряженная со стержневой арматурой

2

Центрифугированная без ригеля

2

Напряженная с прядевой арматурой

3

Вибрированная с ригелем

3

Ненапряженная со стержневой арматурой

4

Вибрированная без ригеля

4

Ненапряженная с прядевой арматурой

В тексте акта расследования нарушения на листе 2Э следует указывать тип и шифр опоры в соответствии с паспортом (например, анкерно-угловая опора АУБМ-60-1).

Для металлических и деревянных опор и опор из изолированного бетона в ячейках 6 - 7 ставятся нули.

Для фундаментов

Ячейка 3

Код

Тип

1

Сборный

2

Монолитный

3

Металлический подножник

4

Свайный

5

Анкерная плита

Примечание. Для фундаментов в кодовом поле ячеек 4 - 7 ставятся нули.

Для изоляторов

Ячейки 3 - 4

Код

Марка

01

ШФ-35А (ШР-35, ИШТ-35)

02

ШФ-35Б (ШЖБ-35)

03

ШФ-35В (ШМ-35)

04

ПФ6-А (ПФ70-А, ПЦ-4,5; П-4,5)

05

ПФ6-Б (ПМ-4,5)

06

ПФ6-В (ПФЕ-4,5)

07

П-6 (ПП-7, П-7, ПФ-9,5)

08

П-8,5 (ПФ-11)

09

П-11 (ПФ-14,5)

10

ПФЕ-11

11

ПФ16-А

12

ПФ20-А (ПФЕ-16)

13

ПФГ-5А (ПР-3,5)

14

ПФГ-6А (НС-2)

15

ПФГ-8А (Н3-6)

16

ПФГ-9

17

ПФГ-12

18

ПФГ-16

19

ПФГ-20

20

ПС6-А (ПС-4,5; ПС-6; ЛПС-6; ЛС-6)

21

ПС6-Б

22

ПС-11 (ПС-8,5; ЛС-12)

23

ПС-16А (ЛС-16)

24

ПС-16Б

25

ПС-22А (ЛПС-22)

26

ПС-30А (ЛС-30)

27

ПС-30Б

28

ПС-300К

29

ПС-400-А

30

ЩД-35

31

ПС6-В

32

ПС-60Д

33

ПС-120Б

34

ПС-160В

35

ПС-210Б

36

ПС-70, ПС-70Д

37 - 60

Резерв

61

ПС12-А

62

ПСГ6-А

63

ПСГ12-А

64

ПСГ16-Б

65

ПСГ-70

66

Подвесной тарельчатый импортный

67

Стержневой отечественный

68

Стержневой импортный

69 - 98

Резерв

99

Прочие



Ячейка 5

Ячейка 6

Ячейка 7

Код

Материал

Код

Тип

Код

Место установки изолирующей подвески

1

Фарфор

1

Штыревой на металлическом штыре

1

Провод

2

Стекло

2

Штыревой на стеклянном штыре

2

Грозозащитный трос

3

Полимер

3

Подвесной в поддерживающей гирлянде









4

Подвесной в натяжной гирлянде









5

Подвесной в оттяжной гирлянде





Для проводов

Ячейка 3

Ячейка 4

Код

Марка

Код

Сечение, мм2

1

М





2

ПС, ПСО





3

А, АКП

1

До 50

4

АС

2

70

5

АСО

3

95 - 120

6

АСУ, АСУС

4

150 - 185

7

АЖ

5

240

8

АН, АНКП

6

300 - 450

9

АСК

7

500 и более



Ячейка 5

Ячейка 6

Ячейка 7

Код

Число проводов в фазе

Код

Расположение проводов в расщепленной фазе

Код

Расположение фаз на опоре

1

1

1

Горизонтальное

1

Горизонтальное

2

2

2

Вертикальное

2

Треугольное

3

3

3

Прямой треугольник

3

Типа «Бочка»

4

4

4

Обратный треугольник

4

Типа «Елка»

5

5

5

Квадрат

5

Типа «Обратная елка»

6

8

6

По окружности

6

Прочее

7

8 и более









Для грозозащитных тросов

Ячейка 3

Ячейка 4

Ячейка 5

Код

Марка

Код

Сечение,

Код

Число тросов

1

С, СТ, Тк

1

До 25

1

1

2

ПС

2

35

2

2

3

АЖС

3

50





4

АС

4

70









5

95









6

120









7

120 и более







Ячейка 6

Ячейка 7

Код

Наличие расщепления троса

Код

Крепление

1

Трос не расщеплен

1

Без изолятора

2

Трос расщеплен на два троса

2

Через 1 изолятор





3

Через 2 изолятора





4

Через 3 изолятора





5

Через 4 изолятора





6

Через 5 изоляторов





7

Через 6 изоляторов





8

Через 7 изоляторов





9

Через 8 и более изоляторов

Для арматуры

Ячейки 3 - 4

Ячейка 5

Ячейка 6

Ячейка 7

Код

Назначение

Код

Место установки

Код

Тип поддерживающего зажима

Код

Способ монтажа соединительного зажима



Поддерживающие зажимы

1

Провод

1

Глухой

1

Обжимной со сваркой

01

Для одного провода (троса) в фазе

2

Грозозащитный трос

2

Ограниченный прочности заделки

2

Обжимной без сварки

02

Для неизолированного крепления 2-х проводов (тросов) в фазе









3

Прессуемый прессом

03

Для неизолированного крепления 3-х проводов в фазе









4

Прессуемый

04

Для неизолированного крепления 4-х проводов в фазе









5

взрывом Сварной

05

Для неизолированного крепления 5-ти проводов в фазе









6

Болтовой

06

Для неизолированного крепления 8-ми проводов в фазе









7

Скручиваемый со сваркой

07

Для неизолированного крепления 9-ти и более проводов в фазе













08

Для изолированного крепления 2-х проводов (тросов) в фазе













09

Для изолированного крепления 3-х проводов в фазе















Натяжные зажимы













10

Болтовые













11

Прессуемые













12

Клиновые, клыковые, типа ЩЦК















Соединительные зажимы













13

В пролете













14

В петле













15

Ремонтные













16

Заземляющие













17

Вязка Распорки













18

Неизолирующая глухая для 2-х проводов (тросов)













19

Неизолирующая глухая для 3-х и более проводов













20

Неизолирующая выпускающая













21

Изолирующая















Сцепная арматура













22

Замки













23

Скобы













24

Ушки













25

Узлы крепления













26

Звенья промежуточные













27

Прочие















Гасители вибрации













28

Глухие













29

Сбрасывающие















Защитная арматура













30

Кольца, экраны













31

Разрядные рога













32

Муфты предохранительные













33

Муфты защитные













34

Балласты поддерживающие













Ячейки 6 и 7 заполняются только при отказах соответственно поддерживающих и соединительных зажимов, при отказах других видов арматуры в ячейках 6 и 7 ставятся нули.

Ячейки 8 - 11
(параметры)

Ячейки 8 - 11 заполняются только при нарушениях в работе ВЛ, обусловленных отказами изоляторов и арматуры.

Для отказов ВЛ, обусловленных отказами изоляторов, кроме отказов из-за грозовых перенапряжений

Ячейки 8 - 9

Ячейка 10

Ячейка 11

Код

Число изоляторов в гирлянде (ветви гирлянды)

Код

Число ветвей в гирлянде

Код

Расположение ветвей в гирлянде

01

1

1

1

1

Параллельное

02

2

2

2

2

V - образное

...

...

3

3

3

Λ - образное

15

15

4

4

4

Y - образное

16

16

5

5



Примечание. Для одноцепных гирлянд в ячейке 11 ставится цифра 1

...

...

6

6



42

42

7

7



43

43

8

8



44

44

9

9



Для отказов ВЛ из-за грозовых перенапряжений

В ячейках 8, 10 и 11 приводятся данные для участка, где возникло повреждение

Ячейка 8

Ячейка 9

Ячейка 10

Ячейка 11

Код

Наличие грозозащитного троса и способ его подвески

Код

Способ защиты линии от перенапряжений

Код

Удельное сопротивление грунта, Ом · м

Код

Сопротивление заземления опор, Ом

1

Без троса

1

ВЛ защищена грозозащитным тросом по всей длине

1

До 100

1

До 10

2

Трос без изолятора

2

Участок ВЛ, где произошло повреждение, защищен грозозащитным тросом

2

100 - 500

2

10 - 15

3

Трос через 1 изолятор

3

Участок ВЛ, где произошло повреждение, не защищен грозозащитным тросом

3

500 - 1000

3

15 - 20

4

Трос через 2 изолятора

4

Единичная железобетонная (металлическая опора, на которой произошло повреждение, защищена трубчатыми заградителями или защитными промежутками

4

1000 - 5000

4

20 - 30

5

Трос через 3 изолятора

5

Единичная железобетонная (металлическая) опора, на которой произошло повреждение, не защищена трубчатыми заградителями или защитными промежутками

5

Более 5000

5

Более 30 до 6 · 10-3ρ

6

Трос через 4 изолятора

6

Нет информации

6

Выше нормы

7

Трос через 5 изоляторов

7

Нет заземления

8

Трос через 6 изоляторов

8

Нет информации

9

Трос через 7 и более изоляторов

(Поправка).

Для отказов ВЛ, обусловленных отказами арматуры, в ячейках 8 - 9 указываются коль, марки и сечения провода или грозозащитного троса, на которых установлена отказавшая арматура; ячейки 10 - 11 не заполняются - ставятся прочерки.

При установке арматуры на проводе

Ячейка 8

Ячейка 9

Код

Марка провода

Код

Сечение, мм2

1

М

1

До 25

2

ПС, ПСО

2

35

3

А, АКП

3

50

4

АС

4

70

5

АСО

5

95 - 120

6

АСУ, АСУС

6

150 - 185

7

АЖ

7

240

8

АН, АНКП

8

300 - 450

9

АСК

9

500 и более

При установке арматуры на грозозащитном тросе

Ячейка 8

Ячейка 9

Код

Марка троса

Код

Сечение, мм2

1

С (СТ, ТК)

1

До 25

2

ПС

2

35

3

АЖС

3

50

4

АС

4

70





5

95





6

120





7

Более 120

Ячейки 12 - 13
(конструктивное напряжение, кВ)

Указывается напряжение ВЛ по проекту.

Ячейки 12-13

Код

Конструктивное напряжение, кВ

Код

Конструктивное напряжение, кВ

35

35

40

400

60

60

50

500

11

110

75

750

14

150

80

800

22

220

25

1150

33

330

26

1500

Ячейки 14 - 15
(узел, деталь)

Ячейки 14 - 15

Код

Отказавший узел, деталь, место повреждения в отказавшем элементе ВЛ

01

Опора

02

Траверса и узлы ее крепления к стойке

03

Приставка

04

Тросостойка

05

Стык секций металлических опор

06

Стык секций железобетонных опор

07

Узел закрепления опоры в грунте

08

Узел крепления стойки к приставке или к фундаменту

09

Раскос

10

Подкос, узел крепления подкоса к стойке

11

Анкерная плита

12

Скоба анкерной плиты

13

Оттяжка

14

Узел крепления оттяжки к опоре

15

Узел крепления оттяжки к анкерной плите

16

Ригель

17

Узел крепления ригеля к стойке

18

Узел крепления гирлянды изоляторов к траверсе (опоре)

19

Узел крепления проводов (троса) к гирлянде изоляторов

20

Провод (трос) в пролете

21

Провод (трос) в петле

22

Пересечение с другой ВЛ

23

Пересечение с железной дорогой

24

Пересечение с автомобильной дорогой

25

Пересечение с водоемом

26

Армировка изолятора

27

Замок изолятора

28

Головка изолятора

29

Юбка изолятора

30

Пестик

31 - 98

Резерв

99

Прочие

Ячейки 16 - 17
(тип узла, детали)

Ячейки 16 - 17 для ВЛ не используются, ставится прочерк.

Ячейки 18 - 19
(количество отказавшего оборудования, узлов)

Кодируется количество отказавшего однотипного элемента, явившегося первопричиной отказа ВЛ. Для опор, фундаментов, изоляторов и арматуры указывается соответственно количество отказавших опор, фундаментов, изоляторов, арматуры; для проводов и тросов указывается количество поврежденных мест. Сведения о поврежденных элементах (наименование и количество), не явившихся первопричиной отказа ВЛ, указываются в п. 3 первой части акта расследования нарушения.

Ячейки 18 - 19

Код

Количество

01

1

02

2



20

20

21

21



99

99

Ячейки 20 - 21
(напряжение сети, кВ)

Кодируется номинальное напряжение сети, на котором работает отказавшая ВЛ. Коды напряжения - см. ячейки 12 - 13.

Ячейки 22 - 23
(изготовитель оборудования, заводской номер)

Для металлических опор

Ячейки 22 - 23

Код

Завод-изготовитель

01

Донецкий завод высоковольтных опор (г. Донецк)

02

Свердловский завод металлоконструкций (г. Свердловск)

03

Ермаковский завод металлоконструкций (г. Ермак, Павлодарская обл.)

04

Тбилисский завод металлоконструкций (г. Тбилиси)

05

Северо-Кавказский завод стальных конструкций (г. Гулькевичи, Краснодарский край)

06

Восточно-Сибирский завод металлоконструкций (г. Назарово, Красноярский край)

07

Конаковский завод стальных конструкций (г. Конаково, Тверская обл.)

08

Волжский завод стальных конструкций (г. Волжский, Волгоградская обл.)

09

Домодедовский завод стальных конструкций (г. Домодедово, Московская обл.)

-

Не известен

Для железобетонных опор, фундаментов
(заводы железобетонных конструкций)

Ячейки 22 - 23

Код

Завод-изготовитель

10

Стрыйский (г. Стрый, Львовская обл.)

11

Дубровский (г. Кировск, Ленинградская обл.)

12

Светлогорский (г. Светлогорск, Гомельская обл.)

13

Мироновский (пос. Мироновка, Донецкая обл.)

14

Волгоградский (г. Волгоград)

15

Волжский (пос. Каменники, Ярославская обл.)

16

Березовский (г. Березовск, Свердловская обл.)

17

Бобровский (г. Тросияк, Челябинская обл.)

18

Талды-Курганский (г. Талды-Курган)

19

ПО «Энергостройиндустрия» (г. Ташкент)

20

Новосибирский (г. Новосибирск)

21

Иркутский (г. Иркутск)

22

Спасский (г. Спасск-Дальний, Приморский край)

23

Вильнюсский (г. Вильнюс)

24

Власовский завод объединения «Днепроэнергостройиндустрия»

25

Дзержинский комбинат производственных предприятий

26

Куйбышевский завод управления строительством и эксплуатацией промышленных предприятий

27

Каунасский комбинат производственных предприятий

28

Светловодский завод объединения Днепроэнергостройиндустрия

29

Подпорожский завод

30

Чирчикский завод

31

Прочие

-

Не известен

Для изоляторов

Ячейки 22-23

Код

Завод-изготовитель

32

Львовский изоляторный завод (г. Львов)

57

Славянский арматурно-изоляторный завод им. Артема (г. Славянок, Донецкая обл.)

73

Южно-Уральский арматурно-изоляторный завод (г. Южно-Уральск, Челябинская обл.)

97

Прочие (отечественные)

98

Иностранная фирма

-

Не известен

Для провода

Ячейки 22 - 23

Код

Зарод-изготовитель

33

Азеркабель (г. Баку)

34

Амуркабель (г. Хабаровск)

35

Иркутсккабель (г. Шелехов, Иркутская

36

Киргизкабель (г. Фрунзе)

37

Кирскабель (г. Кире, Кировская обл.)

38

Таджиккабель (г. Душанбе)

39

Ташкенткабель (г. Ташкент)

40

Укркабель (г. Киев)

41

Гомелькабель (г. Гомель)

42

Туркменкабель (г. Ашхабад)

43

Прочие (отечественные)

44

Иностранная фирма

-

Не известен

Для арматуры

Ячейки 22-23

Код

Завод-изготовитель

45

Харцизский литейный завод высоковольтной арматуры «Армлит» (г. Харцизск, Донецкая обл.)

46

Новосельцевский опытный завод линейной и подстанционной арматуры (пос. Новосельцево, Московская обл.)

57

Славянский арматурно-изоляторный завод им. Артема (г. Славянок, Донецкая обл.)

73

Южно-Уральский арматурно-изоляторный завод (г. Южно-Уральск, Челябинская обл.)

79

Товарковский завод высоковольтной арматуры (пос. Товарковский, Тульская обл.)

98

Прочие

-

Не известен

Ячейки 24 - 25
(год изготовления оборудования)

Кодируются две последние цифры года изготовления элемента, явившегося первопричиной отказа ВЛ.

Ячейки 26 - 27
(изготовитель повредившегося узла)

Заполняется только для железобетонных стоек, деталей, анкерных плит; коды приведены в ячейках 22 - 23. Для остальных узлов и деталей в ячейках ставятся прочерки.

Ячейка 28
(состояние нейтрали)

Состояние нейтрали сети указывается на момент отказа.

Ячейка 28

Код

Состояние нейтрали сети

1

Заземлены нейтрали всех трансформаторов

2

Заземлены нейтрали не всех трансформаторов

3

Нейтраль изолирована

4

Сеть с резонансной настройкой, с компенсацией емкостного тока

5

Сеть с недокомпенсацией емкостного тока

6

Сеть с перекомпенсацией емкостного тока1

1В тексте акта расследования нарушения на листе 2Э указывается степень расстройки в процентах.

Ячейка 29
(Условия отказа оборудования, относительная нагрузка кабеля %, число цепей ВЛ)

Указывается число цепей, подвешенных на опорах ВЛ.

Ячейка 29

Код

Число цепей

1

1

2

2

3

3

4

4

Ячейка 30
(число отключенных цепей ВЛ)

Указывается число отключившихся при отказе ВЛ цепей.

Ячейка 30

Код

Число отключенных цепей

1

1

2

2

3

3

4

4

Ячейки 31 - 33
(длина ВЛ, км)

Указывается длина по трассе отключенной ВЛ (участка) в километрах.

Пример.

Ячейки 31 - 33

Код

Длина отключенной линии (участка), км

5,2

5,2

024

23,8

Ячейки 34 - 35
(материал)

Указывается материал опор, установленных в месте отказа ВЛ, независимо от причины отказа ВЛ, а не только при повреждении опор.

Ячейки 34 - 35

Код

Материал опор

01

Металл

02

Железобетон

03

Изолированный бетон

04

Дерево

05

Дерево на железобетонных приставках

09

Прочие материалы

Ячейки 36 - 37
(условия работы)

Указываются условия работы для отказавшего элемента.

Для железобетонных опор

Указываются условия закрепления опор.

Ячейка 36

Код

Вид грунта

1

Все виды грунтов (кроме лессовых) обводненные

2

Все виды грунтов (кроме лессовых) необводненные

3

Лессовые обводненные

4

Лессовые необводненные



Ячейка 37

Код

Способ закрепления стоек

1

Без ригелей

2

С ригелями

3

Тугая посадка

Для металлических и деревянных опор

Указывается способ защиты опор от коррозии или гниения и степень загрязнения атмосферы (СЗА).

Ячейка 36

Код

Способ защиты от коррозии и гниения

1

Защита от гниения масляными антисептиками

2

Защита от гниения водорастворимыми антисептиками

3

Защита от коррозии красками, лаками

4

Защита от коррозии оцинковкой

6

Без защиты (не антисептировано, не окрашено, не оцинковано)

7

Алюминирование металлоконструкций

8

Применение специальных коррозионно-устойчивых металлоконструкций

9

Прочие



Ячейка 37

Код

Степень загрязнения атмосферы (СЗА) в соответствии с инструкцией по выбору изоляции

1

1

2

2

3

3

4

4

5

5

6

6

7

7

Для проводов и тросов

Указывается способ защиты проводов и тросов от коррозии.

Ячейка 36

Код

Способ защиты от коррозии

5

Специальные защитные смазки (ЗЭС и т.п.)

6

Без специальной защиты

В ячейке 37 указывается СЗА; кодируется также, как для металлических и деревянных опор.

Для изоляторов

Указывается способ защиты от загрязняющего воздействия.

Ячейка 36

Код

Способ защиты от загрязнения

6

Без защиты

7

Защита специальными пастами

8

Обмыв изоляции

В ячейке 37 указывается СЗА.

Для остальных элементов ВЛ в ячейках 36 - 37 ставятся прочерки.

Ячейки 38 - 39
(характер повреждения)

Под характером повреждения понимается внешнее проявление отказа первоначально отказавшего элемента.

Ячейки 38 - 39

Код

Характер повреждения (отказа)



Механические повреждения

01

Разрушение, потеря несущей способности

02

Расслоение, расщепление (деревянных деталей)

03

Снижение прочности, уменьшение сечения металла, здоровой части древесины в процессе эксплуатации (коррозия, усталость металла, износ, загнивание древесины, старение изоляции)

04

Дефектные сварные швы

05

Отрыв металлических элементов (уголков)

06

Выдергивание из грунта, опрокидывание

07

Деформация, изгиб, искривление, наклон, вмятина

08

Обрыв, разрыв, расцепление (провода, троса, оттяжки, гирлянды изоляторов, арматуры)

09

Трещина, скол

10

Нарушение крепления (срыв изолятора с крюка, ослабление крепления, выпадение «заварного» болта из деревянной траверсы)

11

Разрегулирование, заклинивание, заедание

12 - 18

Резерв

19

Прочие механические повреждения



Тепловые повреждения

20

Пережог

21

Оплавление

22

Выгорание

23

Возгорание (от огня, пожара)

24 - 28

Резерв

29

Прочие тепловые повреждения



Электрические повреждения

31

Пробой изоляции

32

Перекрытие изоляции одной фазы, изолирующей распорки в расщепленной фазе

33

Междуфазное перекрытие по изоляции (фаз), межфазовой изолирующей распорки

34

Перекрытие (замыкание) между проводами

35

Перекрытие (замыкание) между проводом и тросом

36

Перекрытие (замыкание) между проводом и телом опоры

37

Перекрытия на транспорт, механизмы, деревья, землю

38

Грозовое расщепление опор

39

Возгорание опор (от удара молнии, токов утечки)

40 - 44

Резерв

45

Прочие электрические повреждения

46

Отказ без повреждения оборудования

47 - 98

Резерв

99

Прочие проявления отказа

Ячейки 40 - 41
(причина повреждения)

При отказах ВЛ из-за нескольких причин в тексте на листе 2Э указываются основные причины, а в кодовой части проставляется код главной причины.

Ячейки 40-41

Код

Причина повреждения



Недостатки эксплуатации

01

Отсутствие технического надзора за производством строительно-монтажных работ при сооружении ВЛ

02

Неудовлетворительная приемка ВЛ в эксплуатацию (приемка с выявленными, но неустановленными дефектами и неисправностями)

03

Неудовлетворительное состояние трассы ВЛ (не удалены деревья, угрожающие падением на провода и опоры, не убраны растущие под проводами деревья и кустарник, которые могут привести к перекрытию на землю и пр.)

04

Непринятие мер по предотвращению посторонних воздействий на ВЛ (отсутствие разъяснительной работы среди населения близрасположенных поселков, колхозов, совхозов и сторонних организаций об ответственности за повреждения ВЛ, отсутствие надзора за производством работ строительными организациями в охранных зонах ВЛ)

05

Непринятие мер по удалению из охранной зоны ВЛ горючих материалов (складирование кормов, лисопиломатериалов, топлива и пр.)

06

Нарушение сроков и объемов проведения периодических и внеочередных осмотров и профилактических проверок и измерений

07

Нарушение сроков и объемов ремонтов

08

Дефекты ремонтных работ по соединению проводов и грозозащитных тросов (дефекты сварки, недоопрессование, недоскручивание и пр.)

09

Установка при ремонте деталей и узлов из непроектного материала применение материалов низкого качества

10

Нарушение технологии ремонта

11

Прочие дефекты ремонта

12

Эксплуатация ВЛ и ее элементов, находящихся в неудовлетворительном техническом состоянии из-за сверхдопустимого изменения свойств материалов в процессе эксплуатации (коррозия, старение изоляции, усталость металла, загнивание древесины)

13

Неустранение аварийных очагов

14

Многократные включения на неустраненные КЗ

15

Включение на закоротку

16

Другие ошибочные действия персонала

17

Невыполнение требований руководящих материалов по эксплуатации ЗЛ

18

Прочие недостатки эксплуатации



Дефекты монтажа и строительства

31

Нарушение правил транспортировки и хранения

32

Нарушение технологии сборки опор (неправильная сборка, стыковка секций стоек, стоек с траверсами, с фундаментами)

33

Неустановка пружинных шайб или отсутствие кернения в болтовых соединениях

34

Дефекты соединений проводов и грозозащитных тросов (неправильный выбор соединителя, недоопрессование, недоскручивание, дефект сварки)

35

Отсутствие замков, наличие «смятых» замков

36

Нарушение технологии монтажа проводов, грозозащитных тросов

37

Применение конструкций, материалов, не соответствующих проектным решениям

38

Дефекты заделки в грунте и установки на фундамент

39

Несоблюдение проектных расстояний до объектов, габарита до земли и изоляционных расстояний

40

Механические повреждения

41

Прочие дефекты монтажа и строительства



Недостатки проектирования

51

Неправильный выбор расчетных условий

52

Неправильный выбор типов или параметров элементов, узлов, деталей

53

Неправильный выбор элементов по требованию к коррозионной стойкости

54

То же по требованию к пожаробезопасности

55

Неправильный выбор расстояний до объектов и изоляционных расстояний

56

Прочие недостатки проектирования



Дефекты конструкции и изготовления

61

Дефекты заводской сварки, армировки

62

Разрыв однопроволочного стального сердечника сталеалюминиевого провода

63

Нарушение технологии изготовления

64

Применение материалов, не соответствующих проекту, или материалов с низкими физико-техническими свойствами

65

Наличие местного дефекта (воздушные включения в изоляции и пр.)

66

Дефект конструкции

67

Прочие дефекты изготовления

Сверхрасчетные атмосферные воздействия, влияние климатических и внешних условий

71

Атмосферные перенапряжения (гроза)

72

Скорость ветра выше расчетной

73

Гололед (мокрый снег) выше расчетного

74

Гололед с ветром выше расчетных значений

75

Сверхрасчетное загрязнение, увлажнение, воздействие агрессивных грунтовых вод

76

Наводнение, ледоход

77

Землетрясение, сели, оползни, обвалы осадка грунта, вспучивание грунта, песковыдувание

78

Сверхрасчетные температурные воздействия

79

Вибрация проводов

80

Пляска проводов

81

Прочие атмосферные воздействия, климатические и внешние условия, превышающие расчетные значения



Недопустимые режимы в сети

82

Недопустимая перегрузка токами нагрузки или КЗ

83

Прочие недопустимые режимы в сети

Причины отказа ВЛ - скорость ветра выше расчетной (код 72), гололед выше расчетного (код 73), гололед с ветром выше расчетных значений (код 74) указываются в том случае, если фактические характеристики этих явлений превышают расчетные (по проекту, паспорту ВЛ).

Если же значения скорости ветра, толщины стенки гололеда или их сочетание ниже расчетных величин, указанных в проекте (паспорте) ВЛ, воздействие климатических условий должно быть указано как сопутствующее обстоятельство (ячейка 42), а в качестве причины должен указываться другой - основной фактор.

Если воздействие климатических условий является причиной отказа или сопутствующим обстоятельством, в тексте (п. 1 первой части акта расследования нарушения) следует указать фактические и расчетные значения скорости ветра, направление ветра, толщину стенки гололеда, его удельный вес.

При отказе ВЛ из-за грозовых перенапряжений в тексте (п. 1 акта расследования нарушения) необходимо указать наличие и число дефектных (пробитых по поверхности фарфора) изоляторов в гирляндах на основании после-аварийного осмотра и проверки, дать перечень (наименование и количество) и указать характер повреждения оборудования ВЛ и элементов опор (пережог или оплавление проводов, расщепление стоек и траверс и т.п.).

Ячейка 42
(сопутствующие обстоятельства)

Ячейка 42

Код

Сопутствующие обстоятельства

1

Недостатки эксплуатации

3

Дефекты монтажа и строительства

5

Недостатки проектирования

6

Дефекты конструкции и изготовления

7

Атмосферные воздействия, влияние климатических и внешних условий

8

Недопустимые режимы в сети

9

Посторонние воздействия (перекрытия птицами, наезд транспорта, набросы, бой, пожары, падение и приближение деревьев

-

Сопутствующих обстоятельств нет

Примечание. Сопутствующие обстоятельства указываются только в тех случаях, когда они отличаются от основной причины, закодированной в ячейках 40 - 41. Если при одном нарушении имеет место несколько сопутствующих обстоятельств, они указываются в тексте (п. 1 первой части акта расследования нарушения).

Примеры:

1. Деревянная опора, рассчитанная на скорость ветра 25 м/с и не имеющая дефектов и отступлений от проекта, упала при скорости ветра 40 м/с.

Причина нарушения - скорость ветра выше расчетной, код 72.

Сопутствующих обстоятельств нет - ставится прочерк.

2. Деревянная опора, рассчитанная на скорость ветра 25 м/с, упала при скорости ветра 20 м/с. Древесина опоры имела загнивание выше допустимого значения. Причина отказа - эксплуатация элементов ВЛ, находящихся в неудовлетворительном техническом состоянии - загнивание деревянных деталей, в ячейках 40 - 41 кодируется числом 12. Сопутствующее обстоятельство - ветер, копируется в ячейке 42 числом 7 (атмосферные воздействия, влияние климатических условий).

Ячейки 43 - 45
(срок службы оборудования от последнего капитального ремонта, год)

Указывается срок службы отказавшего элемента от последнего его капитального ремонта (целое число лет)

Ячейки 43 - 45

Код

Срок службы (годы)

001

1

002

2

...

...

007

7

008

8

009

9

...

...

Ячейки 46 - 47
(срок службы от начала эксплуатации, год)

Указывается срок службы ВЛ от ввода ее в эксплуатацию (целое число лет).

Ячейки 46 - 47

Код

Срок службы (годы)

01

1

02

2

03

3

...

...

99

99

Ячейки 48 - 50
(срок службы поврежденного узла, мес
.)

Указывается длительность службы от момента начала эксплуатации, ремонта или замены.

Ячейки 48 - 50

Код

Срок службы, мес.

001

1

002

2

...

...

018

18

019

19

...

...

999

999

Ячейки 51 - 54
(последние эксплуатационные испытания)

В ячейках 51 - 52 указывается год проведения последних профилактических проверок (измерений) элемента, отказ которого привел к отказу ВЛ. Кодируется двумя последними цифрами года проверки.

В ячейках 53 - 54 ставятся прочерки.

Ячейки 55 - 57
(время восстановления, ч)

Время восстановления - промежуток календарного времени от момента отключения ВЛ до включения линии в работу.

Если после устранения отказа включение ВЛ не требуется, время восстановления исчисляется до момента сообщения диспетчеру о готовности ВЛ к включению.

Время восстановления указывается трехзначным числом.

Пример:



Ячейки

55

56

57

До 6 мин = 0,1 ч

0

'

1

18 мин = 0,3 ч

0

'

3

42 мин = 0,7 ч

0

'

7

54 мин = 0,9 ч

0

'

9

1 ч

0

0

1

18 ч 20 мин

0

1

8

32 ч 45 мин

0

3

3

113 ч

1

1

3

999 ч и более

9

9

9

Ячейки 58 - 61
(трудозатраты на ремонт, чел.-ч)

Трудозатраты, равные 9999 чел.-ч и более, кодируются числом 9999.

Ячейки 62 - 65
(недоотпуск электрической энергии, тыс.
кВт · ч)

Недоотпуск электроэнергии подсчитывается для каждой линии в соответствии с действующими инструкциями.

При кодировании чисел с десятичными дробями используется «скользящая» запятая.

Диапазон кодируемого недоотпуска электроэнергии 0,01 - 9999 тыс. кВт · ч.

Пример:



Ячейки

62

63

64

65

Недоотпуска нет (недоотпуск равен нулю)

0

0

0

0

255 кВт · ч = 0,255 тыс. кВт · ч

0

'

2

6

630 кВт · ч = 6,36 тыс. кВт · ч

6

'

3

6

10520 кВт · ч = 10,52 тыс. кВт · ч

1

0

'

5

75000 кВт · ч = 75 тыс. кВт · ч

0

0

7

5

750,2 тыс. кВт · ч

0

7

5

0

9999 тыс. кВт · ч и более

9

9

9

9

Ячейки 66 - 69
(недоотпуск тепловой энергии, Гкал)

Для ВЛ ячейки 66 - 69 не используются - ставятся прочерки.

4. КЛАССИФИКАТОР ДЛЯ КАБЕЛЬНЫХ СИЛОВЫХ ЛИНИЙ 3 - 500 кВ (Ячейки 1 - 69)

Ячейки 1 - 2
(отказавшее оборудование)

Ячейки 1 - 2

Код

Отказавшее оборудование

86

Силовой кабель

87

Соединительная муфта КЛ

88

Концевая заделка, муфта внутренней установки КЛ

89

Концевая муфта наружной установки КЛ

90

Контрольный кабель

Ячейки 3 - 7
(тип, марка)

Для кабельных силовых линий в ячейке 3 ставится нуль.

Для кабеля

Ячейка 4

Ячейка 5

Ячейка 6

Ячейка 7

Код

Материал, конструкция токопроводящей жилы

Код

Изоляция жил

Код

Защитная оболочка

Код

Защитные покровы

1

Медь многопроволочная

1

Бумажно-масляная вязка

1

Свинцовая

1

Небронированные

2

Медь однопроволочная (в марке - буквы «ож»)

2

Бумажно-масляная обедненнопропитанная (в марке - буква «В»)

2

Алюминиевая гладкая

2

Бронированные

3

Алюминий, многопроволочная

3

Бумажная, пропитанная нестекающим составом (в марке - буква «Ц»)

3

Алюминиевая гофрированная

3 - 9

Резерв

4

Алюминий, однопроволочная (в марке - буквы «ож»)

4

Поливинилхлоридный пластикат

4

Поливинилхлоридная





5

Медь, в центре проволок - канал

5

Полиэтилен

5

Полиэтиленовая горючая





6 - 9

Резерв

6

Вулканизированный полиэтилен

6

Полиэтиленовая самогасящаяся









7

Резина

7

Резина









8

Бумажно-масляная (кабели маслонаполненные)

8

Стальная гофрированная









9

Бумажно-масляная с пропиточным составом повышенной вязкости (в марке буква «ч»)

9

В стальной трубе (кабели высокого давления)





Примечания: 1. При отказе КЛ высокого давления в ячейке 7 ставится нуль. 2. В тексте указывается марка кабеля, а в кодовом поле - ее расшифровка. Пример: СБ (в тексте) - 01112 (в кодовом поле); АСБ (в тексте) - 03112 (в кодовом поле); АСБ(ож) (в тексте) - 04112 (в кодовом поле); ААБ (в тексте) - 03121 (в кодовом поле); ААШв (в тексте) - 03121 (в кодовом поле) и т.д. 3. Марки кабелей зарубежных фирм в зависимости от конструкции кодируются по аналогии с кабелями отечественных марок.

Для соединительных муфт кабелей с бумажной изоляцией до 35 кВ

Ячейка 4

Код

Тип муфты

Код

Тип муфты

1

СЛО

6

СЭв (с вертикальным разъемом)

2

СС, ССсл, ССО

7

СтЭО

3

Ст, Ст0

8

СТп

4

СА, САсл

9

Прочие

5

СЭ, СЭпу, СЭп (с поперечным разъемом)







Для концевых заделок внутренней установки кабелей с бумажной изоляцией до 35 кВ

Ячейка 4

Код

Тип муфты

Код

Тип муфты

1

КНО, МК-35

5

Из поливинилхлоридных лент и лаков КВВ

2

В пластмассовой воронке КВВб

6

В свинцовой перчатке КВС

3

В стальной воронке КВБ

7

В резиновой перчатке КВРт

4

Эпоксидные заделки КВЭн, КВЭп, КВЭтв, КВЭт, КВЭш, КВЭО

8

КВТп с пластмассовой перчаткой

9

Прочие

Для соединительных муфт кабелей с пластмассовой изоляцией 6 - 10 кВ

Ячейка 4

Код

Тип муфты

1

ПСсл

2

ПСОсл

3

СТп

4 - 8

Резерв

9

Прочие

Для концевых заделок внутренней установки кабелей с пластмассовой изоляцией 6 - 10 кВ

Ячейка 4

Код

Тип муфты

1

ПКВЭ, ПКВЭО

2

В термоусаживаемых полиэтиленовых перчатках ПКВТп

3

Из поливинилхлоридных лент (трубок) и лаков ПКВ

4 - 8

Резерв

9

Прочие

Для концевых муфт наружной установки до 35 кВ

Ячейка 4

Код

Тип муфты

Код

Тип муфты

1

КНО, МК-35

5

КМА, КМЧ, КМСт

2

КНОк

6

ПКНРО, ПКНР (эластомерная)

3

КНОЭц

7

КНЭ

4

ННА, КНЧ, КНСт

8

КНТп





9

Прочие

Для соединительных муфт до 35 кВ

Ячейка 5

Ячейка 6

Ячейка 7

Код

Дополнительная изоляция

Код

Заливочный состав

Код

Способ соединения жил

1

Роликовая (ролики 10 и 25 мм)

1

МК-45

1

Пайка способом полива в опорах припоем ЦО-12

2

Ролико-рулонная (ролики 5 и 10 мм, рулоны 200 - 250 мм)

2

МК-45Л

2

Пайка способом полива в гильзах припоем ПОС-30, ПОС-40

3

Рулонная (фазный рулон 175 - 200 - 250 мм, поясной рулон 350 - 420 мм)

3

МБ-70/60 (МБ-70)

3

Пайка способом полива в гильзах цинком

4

Лента поливинилхлоридная

4

МБ-90/75 (МБ-90)

4

Пайка непосредственным сплавлением припоя ПОС-30, ПОС-40

5

Лента самосклеивающаяся

5

МБМ

5

Опрессование

6

Лента хлопчатобумажная

6

Эпоксидный компаунд К-115, К-176

6

Газовая сварка

7

Стеклолента

7

оксидный компаунд Э-2200

7

Резерв

8

Лакоткань

8

Эпоксидный компаунд УП-584у, УП-5-199

8

Термитная сварка

9

Прочие

9

Прочие

9

Прочие





0

Отсутствует





Примечание. В ячейке 5 указывается материал изоляции в месте соединения жил.

Для концевых заделок внутренней установки до 35 кВ

Ячейка 5

Ячейка 6

Ячейка 7

Код

Дополнительная изоляция жилы

Код

Заливочный состав

Код

Способ оконцевания жил

1

Рулонная

1

МК-45

1

Пайка припоем ЦО-12

2

Трубки из наиритовой резины

2

МК-45Л

2

Пайка припоем ПОС-30, ПОС-40

3

Термоусаживаемые трубки

3

МБ-70/60(МБ-70)

3

Резерв

4

Хлопчатобумажная лента с промазкой эпоксидным компаундом

4

МБ-90/75(МБ-90)

4

Пайка припоем «А»

5

Хлопчатобумажная лента с пропиткой лаком

5

Эпоксидная шпатлевка

5

Без наконечника, с изгибом в кольцо

6

Поливинилхлоридная лента

6

Эпоксидный компаунд К-115, К-Г76

6

Опрессование

7

Лакоткань

7

МЕМ-1, МБМ-2

7

Газовая сварка

8

Самосклеивающиеся ленты

8

Эпоксидный компаунд УП-584у, Э-2200, УП-5-199

8

Термитная сварка

9

Прочие

9

Прочие

9

Прочие





0

Отсутствует





Для концевых муфт наружной установки до 35 кВ

Ячейка 5

Ячейка 6

Ячейка 7

Код

Материал корпуса муфты

Код

Заливочный состав

Код

Способ оконцевания жил

1

Алюминий

1

МК-45

1

Пайка припоем ЦО-12

2

Чугун

2

МК-Н

2

Пайка припоем ПОС-30, ПОС-40

3

Сталь

3

МБ-70/60(МБ-70)

3

Резерв

4

Эпоксидный компаунд

4

МБ-90/75(МБ-90)

4

Пайка припоем «А»

5

Фарфоровый изолятор

5

МБМ-I, МБМ-II

5

Резерв

6

Полиэтилен

6

Эпоксидный, компаунд К-115, К-176

6

Опрессование

7 - 8

Резерв

7

Эпоксидный компаунд Э-2200, УП-5-199

7

Резерв

9

Прочие

8

Эпоксидный компаунд УП-584у

8

Термитная сварка





9

Прочие

9

Прочие





0

Отсутствует





Для соединительных, стопорных, разветвительных муфт 110 кВ и выше

Ячейки 4 - 5

Ячейки 4 - 5

Код

Тип муфты

Код

Тип муфты



Соединительная муфта



Стопорная муфта

01

МСМН

30

МСТМН

02

МСМС

31

МСТМС

03

СМВДТ



Полустопорная муфта

04

МСАПВ

32 - 39

Резерв

05 - 09

Резерв

40

ПСТМВДТ



Соединительно-разветвительная муфта

41 - 49

Резерв

10

СРМВДТ



Стопорно-разветвительная муфта

11 - 19

Резерв

50

СТРМВДТ



Разветвительная муфта

51 - 59

Резерв

20

РМВДТ





21 - 29

Резерв





Примечание. Для соединительных, стопорных, разветвительных муфт в кодовом поле ячейки 6 - 7 не заполняются, ставится прочерк.

Для концевых муфт 110 кВ и выше

Ячейки 4 - 5

Ячейка 6

Ячейка 7

Код

Тип муфты

Код

Конструкция муфты

Код

Дополнительная изоляция жилы

01

МКМН

1

Однокамерная

1

Конденсаторная

02

МКМС

2

Двухкамерная

2

Простая (маслонаполненные кабели)

03

КМВДТ

3 - 9

Резерв

3

Прессованная (кабели с пластмассовой изоляцией)

04

ОСМВДТ





4 - 9

Резерв

05

КТВД









06

МКАПв









07 - 09

Резерв









Для подпитывающего устройства

Ячейки 4 - 5

Код

Вид подпитывающего устройства

01

БП - бак питания

02

БД - бак давления

03

АП - агрегат подпитки

04 - 09

Резерв

Примечания: 1. Для подпитывающих устройств в кодовом поле в ячейках 6 - 7 ставится прочерк. 2. В тексте в ячейках 4 - 7 указывается тип бака питания, бака давления.

Ячейки 8 - 11
(параметры)

Ячейки 8 - 9

Код

Марки кабелей

01

ОСБ

02

АОСБ

03

ОСБГ

04

АОСБГ

05

ОСК

06

АОСК

07

СГ, СГТ

08

АСГ, АСГТ

09

СБГ

10

АСБГ

11

СБ, СБС

12

АСБ

13

АСП

14

СП

15

СК, СКл

16

АСК, АСКл

17

ААГ

18

ААШв

19

ААШп

20

ААБГ, ААБлГ

21

ААБ, ААБл

22

ААБ, ААБ

23

СШв

24

АСШв

25

ААБв

26

АСГ(ож)

27

АСБГ(ож)

28

АСБ(ож), АСБл(ож)

29

АСП(ож)

30

АСК(ож), АСКл(ож)

31

ААГ(ож)

32

ААШв(ож)

33

ААШп(ож)

34

ААБлГ(ож), ААБГ(ож)

35

ААБ(ож), ААБл(ож)

36

ААБ(ож) ААБ(ож)

37

АСШв(ож)

38

ААБв(ож)

39

ААБвГ

40

АСБл

41

СБл

42

АСБ

43

СБ

44

АСБГ

45

СБГ

46

АСБШв

47

СБШв

48

АСПл

49

СПл

50

АСП

51

СП

52

ААБШв

53

ААБШп

54

ААПл

55

ААПШв

56

ААП2л

57

ААШпс

58

ААШпс(ож)

59

ААл

60

ААл(ож)

61

АВВБ

62

АВВГ

63

АПВБ

64

АПВГ

65

АПсВБ

66

АПсВГ

67

АВАШв

68

АПАШв

69

АПсАШв

70

АПсБбШв

71

АВБбШв

72

АПБбШз

73

АПвВГ

74

ПвВГ

75

АПвАШв

76

ПвАШв

77

АПвБбШв

78

ПвБбШв

79

Прочие

80

Кабели с обедненной пропиткой бумажной изоляции в свинцовой оболочке (в марке - индекс «В»)

81

То же в алюминиевой оболочке с многопроволочными жилами

82

То же в алюминиевой оболочке с однопроволочными жилами (в марке - индекс «ож»)

83

Кабели силовые с бумажной изоляцией пропитанной нестекающим составом, в свинцовой оболочке (в марке - индекс «Ц»)

84

То же в алюминиевой оболочке с многопроволочными жилами

85

То же в алюминиевой оболочке с однопроволочными жилами (в марке - индекс «ож»)

86

Кабели с резиновой изоляцией

87

Кабели с пропитанной бумажной изоляцией с повышенными температурами нагрева в свинцово оболочке (в марке - индекс «У»)

88

То же в алюминиевое оболочке с многопроволочными жилами

89

То же в алюминиевой оболочке с однопроволочными жилами (в марке - индекс «ож»)

90

Кабели повышенной негорючести (в марке - индекс «нг»)

91

Кабели маслонаполненные низкого давления в свинцовой оболочке (0,25 - 3,0 кгс/см2)

92

То же в алюминиевой оболочке

93

Кабели маслонаполненные высокого давления (11 - 16 кгс/см2)

94

Кабели с изоляцией из вулканизированного полиэтилена на напряжение 110 кВ и выше

95 - 98

Резерв

99

Прочие конструкции силовых кабелей

Примечания: 1. При отказе кабеля указывается марка участка кабельной линии, явившегося причиной отказа. 2. При отказе концевой муфты, заделки указывается марка кабеля, на котором смонтирована муфта, заделка. 3. При отказе соединительной муфты, если соединены кабели разных марок, в тексте указывается марка обоих кабелей, а в кодовом поле кодируется марка участка кабельной линии, явившегося причиной отказа (участок, примыкающий к муфте, корешок муфты), или кодируется марка кабеля с преобладающей длиной. 4. Марки кабелей зарубежных фирм в зависимости от конструкции кодируются по аналогии с отечественными марками.

Ячейки 10 - 11

Ячейки 10 - 11

Код

Сечение жилы кабеля, мм2

Код

Сечение жилы кабеля, мм2

Код

Сечение жилы кабеля, мм2

10

10

15

150

51

500

16

16

18

185

55

550

25

25

24

240

62

625

35

35

27

270

71

700

50

50

30

300

80

800

70

70

36

350

90

1000

95

95

40

400

91

1500

12

120

42

425

20

2000

Примечания: 1. При отказе кабеля указывается число жил и номинальное сечение участка кабельной линии, явившегося причиной отказа.

2. При отказе концевой муфты, заделки указывается число жил и номинальное сечение кабеля, на котором смонтирована муфта, заделка.

3. При отказе соединительной муфты указывается число жил и номинальное сечение соединяемых кабелей. Если сечение соединяемых кабелей различно, то в тексте указывается число и номинальное сечение обоих кабелей, а в кодовом (поле) кодируется сечение участка кабельной линии, явившегося причиной отказа (участок, примыкающий к муфте, корешок муфты), или сечение кабеля с преобладающей длиной.

Ячейки 12 - 13
(конструктивное напряжение, кВ)

Указывается конструктивное напряжение, на которое изготовлен кабель.

При отказе концевой муфты, заделки указывается конструктивное напряжение кабеля, на котором смонтирована муфта, заделка.

При отказе соединительной муфты, если соединены кабели разных конструктивных напряжений, в тексте указывается конструктивное напряжение обоих кабелей, а в кодовом поле кодируется напряжение участка кабельной линии, явившегося причиной отказа (участок, примыкающий к муфте, корешок муфты), или напряжение кабеля преобладающей длины.

Ячейки 12 - 13

Код

Номинальное напряжение сети, кВ

Код

Номинальное напряжение сети, кВ

62

0,38

60

60

63

0,22

11

110

03

3

14

154

06

6

22

220

10

10,5

33

330

13

13,8

40

400

15

15

50

500

18

18

75

750

20

20

80

800

24

24

25

1150

35

35

26

1500

Ячейки 14 - 15
(узел, деталь)

В тексте указывается элемент (узел) кабеля, соединительной или концевой муфты, заделки, который послужил причиной отказа.

Код

Узел, деталь



Кабель

01

Жила

02

Изоляция бумажная

03

Изоляция пластмассовая термопластичная

04

Изоляция резиновая

05

Изоляция из вулканизированного полиэтилена

06

Пропитка лент бумажной изоляции

07

Экран

08

Оболочка

09

Подушка под броней

10

Бронепроволока (бронелента)

11

Наружный покров (по броне)

12

Защитный пластмассовый шланг (Шв, Шп, Шпс) под броней

13

Защитный пластмассовый шланг (Шв, Шп, Шпс) по броне

14 - 18

Резерв

19

Несколько элементов кабеля



Соединительная стопорная муфта

20

Соединение жил

21

Место изгиба жил

22

Корешок муфты (место развода жил)

23

Заводская изоляция жил

24

Изоляция места соединения жил

25

Экран

26

Заливочный состав

27

Корпус муфты

28

Горловина муфты

29

Участок оболочки, примыкающей к муфте

30

Заливочное отверстие

31

Заземление

32

Защитный кожух

33

Стопорное устройство

34

Токоведущая жила

35 - 38

Резерв

39

Несколько элементов соединительной муфты



Концевые заделки, муфты наружной установки

40

Оконцевание жилы

41

Контактный стержень

42

Герметизация у наконечника

43

Заводская изоляция жилы

44

Дополнительная изоляция жилы

45

Экран

46

Корешок муфты, заделки

47

Корпус муфты, заделки

48

Перчатка

49

Колпачок

50

Манжета

51

Изолятор

52

Распорная пластина

53

Фарфоровая втулка

54

Заземление

55

Заливочное отверстие

56

Место герметизации корпуса муфты

57

Место герметизации изоляторов

58

Сальниковое уплотнение

59

Выравнивающий конус

60

Подмотка конденсаторная

61

Барьерная изоляция, бакелитовый цилиндр

62

Заливочный состав

63

Болтовое соединение наконечника с шиной

64 - 68

Резерв

69

Несколько элементов концевой муфты

70

Трубопровод

71

Коллектор

72 - 79

Резерв



Подпитывающее устройство

80

Бак

81

Маслоотделитель

82

Электродвигатель

83

Вакуумный насос

84

Масляный насос

85

Обратный клапан

86

Перепускной клапан

87

Электромагнитный клапан

88

Сильфонный вентиль

89

Электромагнитный вентиль

90

Манометр

91

Соединительная трубка

92

Расширитель

93 - 98

Резерв

Ячейки 16 - 17
(тип узла, детали)

При отказах КЛ в ячейках 16 - 17 ставится прочерк.

Ячейки 18 - 19
(количество отказавшего оборудования, узлов)

При отказах КЛ в ячейках 18 - 19 ставится прочерк.

Ячейки 20 - 21
(напряжение сети, кВ)

Код см. в ячейках 12 - 13.

Ячейки 22 - 23
(изготовитель оборудования, заводской номер)

Указываются заводы-изготовители отказавшего элемента кабельной линии.

Код

Изготовитель оборудования

33

Азеркабель (г. Мингечаур)

34

Амуркабель (г. Хабаровск)

35

Иркутсккабель (г. Шелехов, Иркутской обл.)

36

Киргизкабель (г. Фрунзе)

37

Кирскабель (г. Кирса)

38

Таджиккабель (г. Душанбе)

39

Ташкенткабель

40

Укркабель (г. Киев)

45

Донбасскабель (г. Донецк)

46

Ереванкабель (г. Ереван)

47

Кавказкабель (г. Прохладное)

48

Камкабель (г. Пермь)

49

Куйбышевкабель

50

Молдавкабель (г. Бендеры)

51

Москабель

52

Опытный завод ВНИИКП (г. Подольск)

53

Подольсккабель

54

Сарансккабель

55

Севкабель (г. Ленинград)

56

Южкабель (г. Харьков)

58

Ново-Каховский механический завод

59

Михневский завод Минмонтажспецстроя СССР

60

Азовский электромеханический завод

61

Херсонский механический завод

62

Прочие (отечественные)

-

Неизвестен

80

Болгария

81

Венгрия

82

Индия

83

Польша

84

Финляндия

85

Германия

86

Чехословакия

87

Югославия

88 - 98

Резерв

99

Прочие

-

Неизвестен

Примечания: 1. Если муфта, заделка поставлены полностью заводом, указывается завод-изготовитель. 2. Если муфта, заделка изготовлены из заводских деталей, материалов, указывается код 40. 3. Если муфта, заделка изготовлены из некомплектных деталей, материалов, указывается код 41. 4. Если муфта, заделка изготовлены из заводских и некомплектных деталей, материалов, указывается код 42.

Ячейки 24 - 25
(год изготовления оборудования)

При отказе кабеля указывается год изготовления кабеля на заводе-изготовителе; при отказе соединительных, концевых муфт и заделок указывается год изготовления кабеля, на котором смонтирована муфта.

Кодируется двумя последними цифрами числа, обозначающего год.

Ячейки 26 - 27
(изготовитель повредившегося узла)

Указывается название организации, которая прокладывала кабель или производила монтаж муфты, заделки. В тексте указывается полное наименование организации.

Код

Изготовитель повредившегося узла

01

Район, участок электросети (цеха)

02

Централизованный ремонтный цех электросети

03

Строительно-монтажная организация Минэнерго СССР

04

Строительно-монтажная организация, не подчиненная Минэнерго СССР

Ячейка 28
(состояние нейтрали)

Состояние нейтрали сети указывается на момент отказа.

Код

Состояние нейтрали

1

Заземлены нейтрали всех трансформаторов (сети 110 кВ и выше)

2

Заземлены нейтрали не всех трансформаторов (сети 110 кВ и выше)

3

Нейтраль изолирована

4

Сеть с компенсацией емкостного тока с резонансной настройкой

5

Сеть с недокомпенсацией емкостного тока1

6

Сеть с перекомпенсацией емкостного тока1

1В текстовой части указывается степень расстройки в процентах.

Ячейка 29
(условие отказа оборудования, относительная нагрузка кабеля, %, число цепей ВЛ)

Указывается относительная нагрузка кабеля: отношение максимальной нагрузки (по последним замерам в зимний максимум или за квартал) кабельной линии к номинальной расчетной, %

Код

Относительная нагрузка, %

1

До 30 вкл.

2

Св. 30 до 40 вкл.

3

Св. 40 до 50 вкл.

4

Св. 50 до 60 вкл.

5

Св. 60 до 70 вкл.

6

Св. 70 до 80 вкл.

7

Св. 80 до 100 вкл.

8

Св. 100 до 130 вкл.

9

Св. 130 до 150 вкл.

0

Линия не нагружена

Ячейка 30
(число отключенных цепей ВЛ)

При отказах КЛ ячейка 30 не заполняется - ставится прочерк.

Ячейка 31 - 33
(длина ВЛ, км)

Указывается длина отключенной кабельной линии. При отказе кабельной вставки на ВЛ указывается длина кабельной вставки. Дополнительно (в скобках) в тексте указывается длина отключенной ВЛ.

При кодировании чисел с десятичными дробями используется «скользящая запятая». Диапазон кодируемой длины 0,1 - 999 км. Если длина меньше 0,1 км, ставится код 0,1.

Примеры:

1. Длина кабельной линии 0,05 км

Ячейка       31        32        33

Код              0          ,          1

2. Длина кабельной линии 0,78 км

Ячейка       31        32        33

Код              0          ,          8

3. Длина кабельной линии 1 км

Ячейка       31        32        33

Код              0          0          1

4. Длина кабельной линии 4,75 км

Ячейка       31        32        33

Код              4          ,          8

Ячейки 33 - 34
(материал)

При отказе кабельной линии 110 кВ и выше указывается тип масла.

Код

Марка масла в кабельной линии

01

МН-3

02

МН-4

03

С-110

04

С-220

05

ПМС

06

Смеси

07

Прочие

08 - 09

Резерв

При отказе КЛ, переведенной с 6 на 10 кВ, в ячейках 33 - 34 указывается год перевода. В остальных случаях при отказе КЛ до 35 кВ ячейки не заполняются, ставится прочерк.

Ячейки 36 - 37
(условия работы)

Условия работы кабельной линии указываются на участке, явившемся причиной отказа.

Для кабелей и соединительных муфт

Код

Условия работы

01

В земле (траншеях) с низкой коррозионной активностью, без блуждающих токов

02

В земле (траншеях) с низкой коррозионной активностью, с наличием блуждающих токов

03

В земле (траншеях) со средней коррозионной активностью, без блуждающих токов

04

В земле (траншеях) со средней коррозионной активностью, с наличием блуждающих токов

05

В земле (траншеях) с высокой коррозионной активностью, без блуждающих токов

06

В земле (траншеях) с высокой коррозионной активностью, с наличием блуждающих токов

07

В земле - в трубах

08

На вертикальном участке (на опорах, в РП, ТП)

09

В воде (через реки, водоемы)

10

В сухих помещениях (туннелях, каналах, кабельных полуэтажах, коллекторах, производственных помещениях)

11

В сырых, частично затапливаемых помещениях при наличии среды с низкой коррозионной активностью

12

В сырых, частично затапливаемых помещениях при наличии среды со средней коррозионной активностью

13

В блоках (соединительные муфты - в колодцах)

14

На вертикальном участке (в помещениях, в шахте, по колоннам, стенам)

15

По кабельной эстакаде

16

По технологической эстакаде

17

В коробах

18

По лоткам

20

По мостам, без вибрации

21

По мостам, с наличием вибрации

Для концевых заделок, муфт внутренней установки

Ячейка 36

Ячейка 37

Код

Место установки

Код

Характеристика помещения

1

КРУ

1

Сухое (относительная влажность воздуха не превышает 60 %)

2

КРУН

2

Влажное (относительная влажность воздуха 61 - 75 %)

3

ЗРУ

3

Сырое (относительная влажность воздуха длительно превышает 75 %)

4

ТП

4

Особо сырое (относительная влажность воздуха близка к 100 %)

5

РП

5

Жаркое (температура длительно превышает +30 °С)

6

КТП

6

Пыльное

7

КТПН

7 - 8

Резерв

8

Резерв

9

На открытом воздухе (для коробок выводов электродвигателей)

9

Коробка выводов электродвигателя

Примечание. Трансформаторные подстанция городских кабельных сетей и комплектные трансформаторные подстанции наружной установки относятся к сырым помещениям.

Для концевых муфт наружной установки

Ячейка 36

Ячейка 37

Код

Место установки

Код

Высота установки концевой муфты

1

ОРУ

1

До 10 м

2

Трансформатор собственных нужд

2

10 м и более

3

Мачтовая ТП





4

Опора





Примечание. В ячейке 37 указывается высота установки концевой муфты над уровнем прокладки кабеля.

Для концевых муфт 110 кВ и выше и подпитывающих устройств

Ячейка 36

Ячейка 37

Код

Место установки

Код

Высота установки концевой муфты

1

ОРУ

1

До 10 м

2

ЗРУ

2

10 м и более

3

Переходной пункт





Ячейки 38 - 39
(характер повреждения)

Под характером повреждения понимается внешнее проявление отказа, причем необходимо указывать характер повреждения первоначально отказавшего узла.

Код

Характер повреждения



Механические повреждения

01

Излом, разрыв, обрыв

02

Трещина, свищ, скол

04

Деформация, изгиб, искривление

05

Выбоина, вмятина

06

Задир, износ трением

10

Нарушение герметичности

12

Недопустимая вибрация

13

Взрыв, обрушение строительного сооружения

16

Нарушение подпитки маслонаполненного кабеля

17 - 18

Резерв

19

Прочие механические повреждения



Тепловые повреждения

21

Подплавление, оплавление

23

Загорание, воспламенение

24 - 28

Резерв

29

Прочие тепловые повреждения



Электрические повреждения

30

Пробой изоляции с междуфазным замыканием

31

Пробой изоляции с замыканием на землю

33

Перекрытие изоляции с междуфазным замыканием

34

Перекрытие изоляции с замыканием на землю

35

Нарушение контакта, разрыв электрической цепи

40

Прочие электрические повреждения

97

Отказ без повреждения оборудования

99

Прочие проявления отказа

Ячейки 40 - 41
(причина повреждения)

Код

Причина повреждения

Недостатки эксплуатации

01

Отключение разъединителей под нагрузкой, включение на закоротку

02

Другие ошибочные действия персонала

03

Нарушение режима работы, а также режима пуска и останова

04

Нарушение сроков и объемов ремонтов или профилактических испытаний

05

Невыполнение директивных указаний по устранению аварийных очагов, эксплуатация дефектного оборудования

06

Недопустимая перегрузка или перегрев

07

Попадание воды, влажного пара на оборудование

08

Попадание искр электросварки, горящей золы и т.п. на оборудование

11

Неправильные указания персонала производственных служб и лабораторий

12

Неудовлетворительный осмотр кабельных трасс, концевых муфт, заделок

17

Отсутствие средств грозозащиты

18

Излом изоляции жил при периодических отсоединениях

19

Прочие недостатки эксплуатации

Дефекты монтажа (ремонта) муфт заделок

21

Дефекты, сварки, пайки, опрессования жил, дефекты пайки горловины, заливочного отверстия, провода заземления

Дополнительно в этот пункт входят:

а) опрессование соединений жил при монтаже после 1966 г. (см. Сборник директивных материалов Электротехническая часть. Разд. 11. Кабельные линии. М.: СПО Союзтехэнерго, 1983);

б) неприменение специальных переходных гильз;

в) неудовлетворительная обработка соединений;

г) перегрев изоляции при пайке

22

Попадание посторонних предметов

23

Установка деталей из материала, не соответствующего проекту, применение материала низкого качества, несоответствие типоразмера арматуры, неправильный выбор провода заземления, несоответствие заливочной массы температуре окружающей среды

24

Несоответствие конструкции концевой заделки условиям работы

27

Неудовлетворительная центровка

28

Нарушение технологии монтажа (ремонта):

а) неправильный изгиб, излом изоляции;

б) отсутствие проверки влажности изоляции;

в) дефекты наложения изоляции: слабая намотка, недостаточная толщина и др.;

г) неудовлетворительная заливка изолирующих составов;

д) отсутствие герметизации муфты (подмотки, сальникового уплотнения);

е) неравномерная затяжка болтовых соединений;

ж) нарушение технологии засыпки муфты;

з) нарушение режима прессования дополнительной изоляции и ее обработки

29

Прочие дефекты монтажа (ремонта)

Дефекты транспортирования, хранения и прокладки кабелей

31

Нарушение правил транспортирования и хранения

32

Нарушение технологии (неправильная сборка и стыковка труб, дефекты уплотнения, прокладка в зимнее время без подогрева, прокладка без труб под дорогой)

34

Неправильное закрепление, некачественная заделка кабелей в грунте (недостаточное заглубление, трамбовка, неудовлетворительная подготовка трассы, засыпка и т.п.)

35

Несоблюдение проектных разработок (расстояния, усилия тяжения и т.п.)

37

Механические повреждения (изгиб, излом скрутка и т.п.)

39

Прочие дефекты прокладки

Недостатки проектирования

41

Неправильный выбор расчетных условий работы оборудования в условиях эксплуатации (неправильный выбор пропускной способности кабельных линий)

42

Неправильный выбор типов или параметров кабелей по требованиям термической устойчивости, динамической устойчивости, растягивающих усилий, по номинальным параметрам, из условий допустимых разностей высотных отметок и др.

43

Неправильный выбор оборудования по требованиям коррозионной стойкости

44

То же по требованиям пожарной безопасности

45

Неправильный выбор габаритных размеров и изоляционных расстояний (отступление от требований ПУЭ, директивных документов)

46

Недостатки схем

49

Прочие недостатки проектирования

Дефекты конструкций и заводского изготовления

51

Дефект заводской сварки, армировки

52

Нарушение технологии изготовления кабеля:

а) дефекты изготовления жилы (неправильная форма жилы, выпирание или западание проволок, пилообразный профиль жилы, наличие заусенцев, неудовлетворительная пайка или сварка проволок, наличие металлической пыли и др.);

б) дефекты наложения изоляции (трещины, порезы, продольные и поперечные морщины, надрывы, складки, совпадения лент, неплотная намотка и др.);

в) неудовлетворительная сушка и пропитка изоляции (хрупкость лент, выпадение канифоли при небольших сроках работы);

г) дефекты наложения защитной оболочки (трещины, порезы, расхождение шва, повреждение оболочки бронелентами, вкрапление шлака, гофры на гладкой оболочке, недостаточная толщина защитной оболочки, разностенность защитных оболочек, свинцовых труб и др.);

д) дефекты наложения защитных покровов (задиры, загибы бронелент, неудовлетворительное наложение бронелент и поливинилхлоридных лент, наличие пузырей, порывы, отслоения поливинилхлоридного шланга, просветы битумного состава по оболочке, недостаточная толщина защитных покровов и др.).

54

Применение непроектных материалов (или с низкими физико-техническими свойствами):

а) жидкие пропиточные составы, неудовлетворительное качество пропиточного состава кабеля;

б) неудовлетворительные заливочные массы;

в) фарфор низкого качества

56

Дефекты конструкций кабельных муфт. При отсутствии дефектов монтажа к ним относятся: соединение жил методом опрессования при монтаже муфт до 1966 г., соединительные муфты с рулонной изоляцией без поясного рулона (конструкция ЛКС)

57 - 58

Резерв

59

Прочие дефекты конструкции и изготовления

Изменение свойств материалов в процессе эксплуатации

61

Электрохимическая (почвенная) коррозия

62

Фенольная коррозия

63

Коррозия блуждающими токами

64

Старение изоляции:

а) естественное старение изоляции - более 20 - 25 лет (сухость, хрупкость бумажных лент, разложение пропиточного состава с выпадением канифоли, образование воска);

б) кристаллизация масло-канифольной заливочной массы в муфтах;

в) осушение изоляции из-за отекания пропиточного состава на вертикальном участке;

г) другие виды старения

65

Усталость металла (вибрация), истирание, износ

66

Изменение свойств прокладок, уплотнений

67

Ионизационные процессы в изоляции (при работе кабелей на повышенном напряжении)

68

Снижение характеристик масла в маслонаполненных кабельных линиях ниже нормы

69

Прочие изменения материалов в процессе эксплуатации



Атмосферные воздействия, влияние климатических и внешних условий

71

Атмосферные перенапряжения (гроза)

73

Гололед, мокрый снег

74

Загрязнение, засорение

76

Наводнение, ледоход

77

Землетрясение, сели, оползни, обвалы, осадка грунта, вспучивание грунта

78

Температурные атмосферные воздействия

79

Прочие

Нерасчетные режимы в сети1

81

Коммутационные перенапряжения (дуговые замыкания на землю, отключение ненагруженных линий и трансформаторов отключение всех видов коротких замыканий, несинхронные включения и отключения)

1 Классификация отказов по данной причине допускается, если режим оказался нерасчетным для данного оборудования.

82

Феррорезонансные перенапряжения (самопроизвольное смещение нейтрали, неполнофазный режим питания, емкостная нагрузка источников питания)

85

Токи перегрузки или КЗ

89

Прочие недопустимые режимы в сети

Посторонние воздействия

91

Перекрытие птицами и животными

92

Наезд транспорта и высокогабаритных машин

93

Наброс, бой изоляторов, прострел

94

Пожар, загорание, поджог электродугой

95

Падение деревьев

96

Старые механические повреждения оболочек кабелей в эксплуатации (кроме повреждений при прокладке)

97

Механические повреждения кабельных линий при земляных работах, проводимых вручную

98

Механические повреждения кабельных линий при механизированных земляных работах

99

Прочие посторонние воздействия

-

Причина не установлена

Ячейка 42
(сопутствующие обстоятельства)

Ячейка 42

Код

Сопутствующие обстоятельства

1

Недостатки эксплуатации

2

Дефекты монтажа (ремонта) муфт, заделок

3

Дефекты транспортирования, хранения и прокладки кабелей

4

Недостатки проектирования

5

Дефекты конструкций и заводского изготовления

6

Изменения свойств материалов в процессе эксплуатации

7

Атмосферные воздействия, влияние климатических и внешних условий

8

Нерасчетные режимы в сети

9

Посторонние воздействия

-

Сопутствующих обстоятельств нет

Примечание. Сопутствующие обстоятельства указываются только в тех случаях, когда они отличаются от главной причины, закодировано в ячейках 40 - 41.

Ячейки 43 - 47
(срок службы оборудования от последнего ремонта
, мес)

В ячейках 43 - 45 указывается в месяцах срок службы кабельной линии от последнего капитального ремонта. Если со времени капитального ремонта прошло меньше месяца, срок службы указывается в десятых долях месяца.

Если на кабельной линии еще не проводилось капитального ремонта, в ячейках 43 - 45 проставляются нули.

Ячейки 46 - 47
(срок службы оборудования от начала эксплуатации, год)

При отказе кабеля (или ремонтной вставки) указывается срок службы в годах от даты ввода в эксплуатацию до данного отказа.

При отказе муфты (или заделки) указывается срок службы в годах от даты монтажа до данного отказа.

Ячейки 48 - 50
(срок службы поврежденного узла, мес)

Ячейки 48 - 50 при отказах КЛ не заполняются, ставится прочерк.

Ячейки 51 - 54
(последние эксплуатационные испытания)

Указывается дата последнего эксплуатационного испытания. В ячейках 51 - 52 последние две цифры года испытания, а в ячейках 53 - 54 номер месяца.

Ячейки 55 - 57
(время восстановления, ч)

Время восстановления кабельной линии - это промежуток календарного времени от начала возникновения отказа (момента отключения) до полного восстановления работоспособности отказавшей кабельной линии после устранения отказа и включения ее в сеть (после испытания повышенным напряжением), либо до сообщения диспетчеру о готовности к включению (если после восстановления не требуется немедленного включения кабельной линии).

Для записи длительности восстановления отведено три ячейки. Точное время восстановления записывается над ячейками 55 - 57.

Длительность восстановления 999 ч (41 сут) и более кодируется числом 999.

Ячейки 58 - 61
(трудозатраты на ремонт, чел.-ч)

В трудозатраты на ремонт кабельной линии входят трудозатраты на подготовку и доставку кабеля к месту работ, раскопку котлована, ремонт, засыпку котлована, фазирование.

Трудозатраты на ремонт указываются с учетом всех рабочих, занятых на восстановительных работах: цехового персонала, цеха централизованного ремонта, а также привлеченных посторонних организаций.

Ячейки 62 - 65
(недоот
пуск энергии)

Недоотпуск электрической энергии, тыс. кВт

Недоотпуск электроэнергии подсчитывается в соответствии с действующими инструкциями.

При записи дробных чисел используется «скользящая запятая». Диапазон записи недоотпуска от 0,01 до 9999 тыс. кВт · ч.

Примеры:

1. Недоотпуск электроэнергии 255 кВт · ч = 0,255 тыс. кВт · ч

Ячейка       62        63        64        65

Код              0          ,          2          5

2. Недоотпуск электроэнергии 6358 кВт · ч = 6,358 тыс. кВт · ч

Ячейка       62        63        64        65

Код              6          ,          3          6

3. Недоотпуск электроэнергии 10520 кВт · ч = 10,52 тыс. кВт · ч

Ячейка       62        63        64        65

Код              1          0          ,          5

4. Недоотпуск электроэнергии 75000 кВт · ч = 75 тыс. кВт · ч

Ячейка       62        63        64        65

Код              0          0          7          5

5. Недоотпуск электроэнергии 750200 кВт · ч = 750 тыс. кВт · ч

Ячейка       62        63        64        65

Код              0          7          5          0

6. Недоотпуск электроэнергии 9999850 кВт · ч и более = 9999 тыс. кВт · ч

Ячейка       62        63        64        65

Код              9          9          9          9

Показатель отключенного состояния ТП, тыс. кВ · А · ч, или недоотпуск тепловой энергии, Г · кал (ячейки 66 - 69)

Для оборудования тепловых электростанций и сетей в ячейках 66-69 указывается недоотпуск тепла в Г · кал.

Для гидроэлектростанций и оборудования электрических сетей напряжением 35 кВ и выше эти ячейки не используются, ставятся прочерки.

Показатель отключенного состояния ТП при отказе кабельных линий указывается по усмотрению предприятия.

5. КЛАССИФИКАТОР ДЛЯ РЕЛЕЙНОЙ ЗАЩИТЫ, ПРОТИВОАВАРИЙНОЙ АВТОМАТИКИ И ЭЛЕКТРИЧЕСКОЙ АВТОМАТИКИ

Ячейки 3 - 5

Для релейной защиты (РЗ)
(код 61 в ячейках 1 - 2)

Код

Наименование видов устройств

001

Дифференциально-фазная

002

Направленная фильтровая с высокочастотной блокировкой

003 - 004

Резерв

005

Дистанционная

006

Дистанционная с высокочастотной блокировкой

007

Поперечная дифференциальная токовая от замыканий между витками

008

Поперечная дифференциальная от междуфазных КЗ

009

Поперечная дифференциальная нулевой последовательности

010

Продольная дифференциальная без торможения

011

Продольная дифференциальная с торможением

012

Продольная дифференциальная нулевой последовательности

013

Балансная

014

Междуфазная токовая отсечка

015

Токовая отсечка нулевой последовательности

016

Токовая отсечка нулевой последовательности с контролем направления мощности в своей и параллельной линии

017

Токовая нулевой последовательное

018

Максимальная токовая (простая)

019

Максимальная токовая с пуском по напряжению

020

Максимальная токовая с торможением

021

Токовая с высокочастотной блокировкой

022

Токовая обратной последовательности

023

Максимальная токовая от перегрузки

024

Токовая обратной последовательности от перегрузки

025

Токовая от перегрузки ротора

026

Токовая суммарная

027

Минимальная токовая

028

Обратного тока

029

Максимальная токовая с реле прямого действия

030

Неполная дифференциальная защита шин

031

Дифференциальная защита шин (ошиновки)

032

Максимальная напряжения от повышения напряжения (на генераторах и автотрансформаторах)

033

Минимального напряжения

034

Групповая минимального напряжения

035

Напряжения нулевой последовательности от замыкания на землю

036 - 038

Резерв

039

От замыкания на землю на высших гармонических составляющих

040 - 042

Резерв

043

Защиты систем возбуждения

044 - 045

Резерв

046

Газовая

047

УРОВ общий

048

УРОВ индивидуальный

049

Резерв

050

Самостоятельно действующие избиратели ОАПВ

051

Резерв

052

Устройство передачи отключающего импульса по проводам

053

Устройство опробования

054

Группа выходных реле (общие выходные реле)

055

Пуск пожаротушения (с корпусным реле)

056

Защита от потери охлаждения

057 - 098

Резерв

099

Прочие

Для устройств противоаварийной автоматики (ПА)
(код 62 в ячейках 1 - 2)

Код

Наименование видов устройств

Автоматика разгрузки, мобилизации (или уменьшения) активной мощности

001

При набросе активной мощности

002

При отключении линий с пуском от выходного реле защит

003

С пусковым органом на разность токов параллельных линий

004

При отключении линии после неуспешного БАПВ

005

При междуфазном КЗ

006

При повышении частоты

007

При понижении частоты

008

Токовая с контролем напряжения и направления мощности и выдержкой времени

009

По току нулевой последовательности мгновенного действия

010

По току нулевой последовательности в цикле ОАПВ

011

По току с выдержкой времени

012

Телеразгрузка при набросе активной мощности

013

АЧР

014

САОН

015 - 018

Резерв

019

Прочие

Автоматика деления

020

При понижении частоты

021

При отключении линии

022

При понижении напряжения

023

При понижении напряжения с контролем мощности и с выдержкой времени

024

При набросе суммарной мощности на смежных линиях

025

По току нулевой последовательности

026 - 028

Резерв

029

Прочие виды автоматики деления

Автоматика асинхронного режима

030

С реле РНР

031

С реле ЗНР

032

С реле РТНР

033

Токовая мгновенного действия

034

Токовая с контролем продолжительности асинхронного хода

035

Токовая со счетчиком циклов качаний

036

Токовая мгновенного действия с контролем направления мощности

037

Токовая с контролем знака мощности и счетчиком циклов качаний

038

Токовая мгновенного действия с блокировкой от реле сопротивления

039

В неполнофазном режиме с пуском по току нулевой последовательности и с выдержкой времени

040

С пуском по минимальному напряжению со счетчиком циклов качаний

041

С пуском по току и напряжению с контролем продолжительности асинхронного хода

042

С пуском по току и напряжению мгновенного действия

043

С параллельным соединением контактов реле тока и напряжения со счетчиком циклов

044

С пусковым органом тока и напряжения со счетчиком циклов

045

Мгновенного действия с пусковым органом по углу между векторами напряжений

046

Прочие виды автоматики асинхронного хода

047 - 050

Резерв

Другие виды автоматики

051

Автоматика от повышения напряжения (на электропередаче)

052

Автоматика от повышения напряжения с контролем реактивной мощности

053

Автоматика от наброса мощности на автотрансформатор

054

Автоматика токовая от перегрузки автотрансформатора

055 - 056

Резерв

057

Автоматика включения реакторов при отключении участка электропередачи

058

Автоматика отключения реакторов при отключении участка электропередачи

059

Автоматика отключения реактора 110 кВ при отключении автотрансформаторов 500 кВ

060

Автоматика форсировки УПК

061 - 069

Резерв

070

Автоматика телефорсировки УПК

071

Автоматика телеразгрузки УПК

072

Автоматика форсировки передачи постоянного тока и возбуждения генераторов

073

Автоматика разгрузки передачи постоянного тока от действия защит

074 - 075

Резерв

076

Автоматика пуска гидрогенераторов при снижении частоты

077

Автоматика телепуска гидрогенераторов при снижении частоты

078

Автоматика включения синхронных компенсаторов

079

ВЧТО (отдельно от других устройств)

080

АНКА, АВПА (отдельно от других устройств)

081 - 098

Резерв

099

Прочие

Для устройств электрической автоматики (ЗА)
(код 63 в ячейках 1 - 2)

Ячейки 3 - 5

Код

Наименование видов устройств



Автоматическое повторное включение (АПВ)

001

Трехфазное простое

002

Трехфазное с контролем отсутствия напряжения

003

Трехфазное с контролем синхронизма

004

Трехфазное с улавливанием синхронизма

005

Комбинированное

006

Быстродействующее

007

Однофазное

008

Механическое

009

Частотное

010 - 011

Резерв



Другие виды автоматики

012

Автоматическое включение резерва (АВР)

013

Автоматическое регулирование возбуждения

014

Автоматическое регулирование напряжения

015

Автоматическое регулирование частоты и активной мощности

016

Устройство синхронизации

017 - 098

Резерв

099

Прочие виды электрической автоматики

Для устройств фиксации аварийного режима
(код 67 в ячейках 1 - 2)

Ячейки 3 - 5

Код

Наименование видов устройств

001

Фиксирующие приборы

002

Автоматические осциллографы

003

Указатели поврежденных участков

004 - 098

Резерв

099

Прочие устройства фиксации аварийного режима

Ячейки 6 - 7

Типы устройств релейной защиты

Для дифференциально-фазной
(код 001 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств

Код

Наименование типов устройств

01

ДФЗ-501

07

ДФЗ-402

02

ДФЗ-503

08 - 10

Резерв

03

ДФЗ-504

11

ДФЗ-2

05

НДЗ-750

12

ДФЗ-201

06

ДФЗ-401

13 - 98

Резерв





99

Прочие

Для направленной фильтровой с высокочастотной блокировкой
(код 002 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств

01

ПЗ-163

02

ПЗ-164

03

ПДЭ-2003

04

ПДЭ-2802

05 - 98

Резерв

99

Прочие

Для дистанционной и дистанционной с высокочастотной блокировкой
(код 005 и 006 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств

01

ДЗ-501

02

ДЗ-502

03

ДЗ-503

04

ДЗ-750

05

ПДЭ-2001

06 - 08

Резерв

09

ПЗ-156

10

ПЗ-157

11

ПЗ-158

12

ПЗ-159

13

ЭПЗ-624-64

14

ЭПЗ-634-64

15

ЭПЗ-632-64

16

ЭПЗ-633-64

17

ЭПЗ-1636-67

18

ЭПЗ-1637А

19

ЭПЗ-1637Б

20

ЭПЗ-1643

21

Одноступенчатая с реле КРС-131

22

Одноступенчатая с реле КРС-132

23

Одноступенчатая с реле КРС-121

24

Одноступенчатая с реле КРС-111

25 - 26

Резерв

27

Двухступенчатая с использованием комплекта ДЗ-2

28

Трехступенчатая с использованием комплектов ДЗ-2 и КРС-1

29

Трехступенчатая с использованием комплекта ДЗ-1

30

ПЗ-201

31

ПЗ-151

32

ПЗ-152

33

ПЗ-153

34

ПЗ-1

35

ПЗ-2

36

ПЗ-3

37

ПЗ-4

33

ПЗ-5

39

ЩДЭ-2801

40

ЩДЭ-2802

41

ДЗ-10

42

БРЭ-2701

43

БРЭ-2801

44 - 98

Резерв

99

Прочие

Для устройств РЗ, имеющих в ячейках 3 - 5 коды 007, 011, 013, 016, 019 - 021, 026 - 028, 030 - 035, 048, 050 и 052 - 056, в ячейках 6 - 7 ставятся прочерки.

Для поперечной дифференциальной защиты от междуфазных КЗ
(код 008 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств

01

ЭПЗ-626-64

02

ЭПЗ-628-64

03

ЭПЗ-607-61

04

ЭПЗ-608-61

05

ЭПЗ-606-61

06

ЭПЗ-1637

07 - 98

Резерв

99

Прочие

Для поперечной дифференциальной защиты нулевой последовательности
(код 009 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств

01

ЭПЗ-626-64

02

ЭПЗ-628-64

03 - 98

Резерв

99

Прочие

Для продольной дифференциальной защиты без торможения
(код 010 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств

01

РДЛ-1

02

ДЗЛ-1

03

ЭПЗ-1638-73

04

ЭПЗ-1639-73

05 - 98

Резерв

99

Прочие

Для междуфазной токовой отсечки
(код 014 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств

01

Ненаправленная

02

Направленная

03

ЭПЗ-1651-73

04

ЭПЗ-1652-73

05 - 98

Резерв

99

Прочие

Для токовой отсечки нулевой последовательности
(код 015 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств

01

Ненаправленная

02

Направленная

03 - 98

Резерв

99

Прочие

Для токовой защиты нулевой последовательности
(код 017 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств

01

Ненаправленная

02

Направленная

03

Направленная с междуфазной токовой отсечкой

04 - 98

Резерв

99

Прочие

Для максимальной токовой защиты (простой)
(код 018 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств

01

Ненаправленная с независимой характеристикой

02

Ненаправленная с зависимой характеристикой

03

Направленная с независимой характеристикой

04

Направленная с зависимой характеристикой

05

МТЗ-М

06

ТЗК-1

07 - 98

Резерв

99

Прочие

Для токовой защиты обратной последовательности
(код 022 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств

01

С независимой характеристикой

02

С зависимой характеристикой

03 - 98

Резерв

99

Прочие

Для максимальной токовой защиты от перегрузки
(код 023 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств

01

С независимой характеристикой

02

С зависимой характеристикой

03 - 98

Резерв

99

Прочие

Для токовой защиты обратной последовательности от перегрузки
(код 024 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств

01

С независимой характеристикой

02

С зависимой характеристикой

03 - 98

Резерв

99

Прочие

Для токовой защиты от перегрузки ротора
(код 025 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств

01

С независимой характеристикой

02

С зависимой характеристикой

03 - 98

Резерв

99

Прочие

Для максимальной токовой защиты с реле прямого действия
(код 029 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств

01

С реле РТМ

02

С реле РТВ

03 - 98

Резерв

99

Прочие

Для защиты от замыканий на землю на высших гармонических составляющих
(код 039 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств

01

УС3-2/2

02

УС3-3

03

УС3-3М

04

ЗЗП-1

05

ЗЗГ-1

06 - 98

Резерв

99

Прочие

Для защиты систем возбуждения
(код 043 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств

01

От перенапряжений ротора

02

Ограничение до двойного тока ротора

03

Ограничение длительности форсировки

04

Ограничение минимального возбуждения

05

Ограничение повышения напряжения питания возбудителя

06

При снижении частоты генератора на холостом ходу

07

От замыкания на землю в цепях возбуждения с реле КЗР-1

08

От замыкания на землю в цепях возбуждения с реле КЗР-2

09

От замыкания на землю в цепях возбуждения БЭ-1104, БЭ-1105 (взамен КЗР-3 с ВУ-2)

10 - 98

Резерв

99

Прочие

Для газовой защиты
(код 046 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств

01

С реле ПГ-22

02

С реле ПГЗ-61

03

С реле РГЗ-22

04

С реле РГЧЗ-66

05

С реле BF 80/Q

06

С реле BF 50/10

07

С реле RS-1000

08

С реле ÜRF-25/10

09 - 98

Резерв

99

Прочие

Типы устройств противоаварийной автоматики (ПА)

Для устройств ПА с кодами 001 - 099 (в ячейках 3 - 5) в ячейках 6 - 7 ставятся прочерки.

Типы устройств электрической автоматики (ЭА)

Для устройств ЭА с кодами 001 - 004, 006, 008, 009, 015 в ячейках 6 - 7 ставятся прочерки.

Автоматическое повторное включение комбинированное
(код 005 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств

01

АПВ-503

02

АПВ-750

03

АПВ-2П

04

АПВ-2М

05 - 98

Резерв

99

Прочие

Для устройств автоматического повторного включения однофазного
(код 007 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств

01

ОАПВ-501

02

ОАПВ-502

03

ОАПВ-3

04 - 98

Резерв

99

Прочие

Для устройств автоматического включения резерва
(код 012 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств

01

С пуском от снижения напряжения

02

С пуском по технологическому параметру

03

С пуском от аварийного включения оборудования

04 - 98

Резерв

99

Прочие

Для автоматического регулирования возбуждения
(код 013 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств

Код

Наименование типов устройств

01

АРВ-СД

07

АРВ СДП

02

ЭПА-325Б

08

АРВ СДМ

03

ЭПА-325В

09

АРВ ВГ

04

ЭПА-500

10

АРН

05

РВА-62

11 - 98

Резерв

06

ЭПА-305

99

Прочие

Для автоматического регулирования напряжения
(код 014 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств

01

БАУРПН-1

02

БАУРПН-2

03

АРТ-

04 - 07

Резерв

08

ВАЗП-380/260

09

ВАЗ-70-150

10

РУН-131

11

РУН-131П

12

АРН-1

13

АРН-2

14

АРН-3

15 - 98

Резерв

99

Прочие

Для устройств синхронизации
(код 016 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств



Точная, полуавтоматическая1:

01

с АСТ-4А, с АСТ-4Б

02

с УБАС

03

с СА

04

с УТС



Точная, автоматическая:

05

с УТС-3



Точная, ручная:

06

с релейной блокировкой

07

с устройством полуавтоматической точной синхронизации в качестве блокировки



Самосинхронизация

08

Автоматическая

09

Полуавтоматическая

10

Резерв

1 При использовании блока подгонки напряжений ПУН с устройствами синхронизации АСТ-4А, АСТ-4Б, УБАС, СА, УТС указать это в текстовой части ячеек 6 - 7.

Для устройств фиксации аварийного режима. Фиксирующие приборы
(код 001 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств

01

ФИП

02

ФИП-1

03

ФИП-2

04

ЛИФП-1

05

ЛИФП-2

06

ФИС-1

07

ФИС-2

08

ФПТ

09

ФПН

10

МФИ-1

11

МФИ-2

12

УПУ-1

13

УКЗ

14 - 98

Резерв

99

Прочие

Для автоматических осциллографов
(код 002 в ячейках 3 - 5)

Ячейки 6 - 7

Код

Наименование типов устройств

01

Н11

02

Н13

03

Н022

04

Н023

05

Н013

06

ПДЭ0301

07 - 98

Резерв

99

Прочие

Ячейки 8 - 9

Для устройств релейной защиты в ячейках 8 - 9 указывается защищаемое оборудование, шины, линии электропередачи, кодируемые по классификатору, приведенному ниже.

Код

Защищаемое оборудование, шины, линии

76

Воздушная линия1

86

Кабельная линия1

01

Турбогенератор

02

Гидрогенератор

03

Синхронный компенсатор

60

Возбуждение синхронных машин

04

Электродвигатель

10

Силовой трансформатор или автотрансформатор

12

Регулировочный трансформатор

14

Вольтодобавочный трансформатор

16

Электрический реактор

40

Выключатель

25

Сборные шины, ошиновка

1 Смешанная линия указывается как воздушная при преимущественной длине воздушного участка, как кабельная соответственно при преимущественной длине кабельного участка.

Для устройств ПА, ЭА и фиксации аварийного режима в ячейках 8 - 9 ставятся прочерки.

Ячейки 10 - 11

Для устройств РЗ в ячейках 10 - 11 указывается тип (марка) защищаемого оборудования, кодируемые по классификатору для электрооборудования, ячейки 3 - 5.

Для устройств ПА, ЭА и фиксации аварийного режима в ячейках 10 - 11 ставятся прочерки.

Ячейки 14 - 15
(узел)

Устройства релейной защиты, противоаварийной автоматики, электрической автоматики и устройств фиксации аварийного режима.

Ячейки 14-15

Код

Отказавший узел

01

Цепи тока с медными жилами

02

Цепи тока с алюминиевыми жилами

03

Цепи напряжения с медными жилами

04

Цепи напряжения с алюминиевыми жилами

05

Оперативные цепи с медными жилами

06

Оперативные цепи с алюминиевыми жилами

07

Трансформаторы тока

08

Трансформаторы напряжения

09 - 10

Резерв

11

Релейная аппаратура

12

Полупроводниковая аппаратура

13

Зажимы, испытательные блоки, рубильники, накладки, разъемы и вспомогательные устройства

14

Автоматические выключатели, предохранители цепей напряжения

15

Автоматические выключатели, предохранители оперативных цепей

16

Контакторы включения

17

Блок-контакты автоматических выключателей, контакторов

18

Источники оперативного тока (химические, электромеханические источники тока, преобразовательные установки, линии питания, шинки питания, блоки питания)

19 - 20

Резерв

21

Высокочастотные аппараты

22

Оборудование высокочастотного канала

23

Технологические датчики (контактные манометры, термометры и др.)

24 - 98

Резерв

99

Прочие

Ячейки 20 - 21 - напряжение сети

Ячейки 22 - 23 - изготовитель оборудования

Ячейки 24 - 25
(год изготовления оборудования)

В тексте записывается год ввода в эксплуатацию отказавшего узла, а в ячейках в кодовом поле проставляются две последние цифры года.

Ячейки 22 - 23
(изготов
итель оборудования)

Код

Изготовитель оборудования

01

Александрийский завод низковольтной аппаратуры

02

Ангарский электромеханический завод

03

Витебский завод электроизмерительных приборов

04

Дивногорский завод низковольтной аппаратуры

05

Житомирский завод «Промавтоматика»

06

Калининский завод электроаппаратуры

07

Киевское ПО «Реле и автоматики им. 50-летия СССР»

08

Куйбышевский завод «Электрощит»

09

Курское ПО «Электроаппарат»

10

Курганский электромеханический завод

11

Киевский завод «Точэлектроприбор»

12

Ленинградский завод «Электропульт»

13

ПО «Союзтехэнерго» (Москва)

14

Опытный завод средств автоматизации и приборов (ОЗАП) Мосэнерго

15

Московский завод «Электрощит»

16

Мытищинский электромеханический завод

17

Минский электромеханический завод им. Козлова

18

ПО «Запорожтрансформатор»

19

Октябрьский завод низковольтной аппаратуры

20

Омский завод «Электроточприбор»

21

Одесский завод «Нептун»

22

НПО «Энергоавтоматика» (г. Пятигорск)

23

Рижский опытный завод «Энергоавтоматика»

24

НПО «Средазэлектроаппарат» (г. Ташкент)

25

НПО «Электроаппарат» (г. Тирасполь)

26

Ульяновский завод низковольтной аппаратуры «Контактор»

27

Уфимский завод низковольтной аппаратуры

28

Чебоксарский электроаппаратный завод

29 - 98

Резерв

99

Прочие

Ячейки 36 - 37
(условия эксплуатации)

Код

Условия эксплуатации

01

Нормальные условия, при которых ни один из воздействующих факторов внешней среды не достигает предельно допустимых значений, указанных в технических условиях

02

Нормальные условия с постоянным или сезонным воздействием предельно допустимой положительной температуры

03

Нормальные условия с постоянным или сезонным воздействием предельно допустимой отрицательной температуры

04

Нормальные условия с постоянным сезонным воздействием предельно допустимой влажности

05

Нормальные условия с постоянным или сезонным воздействием предельно допустимой положительной температуры и влажности одновременно

06

Нормальные условия с постоянным воздействием предельно допустимой вибрации или ударов

07

Нормальные условия с постоянным повышенным воздействием пыли

08

Нормальные условия с постоянным повышенным воздействием пыли и предельно допустимой влажности одновременно

09

Нормальные условия с постоянным повышенным воздействием агрессивной среды

10

Нормальные условия с резкими сезонными и суточными перепадами температуры в пределах допустимых

11

Ненормальные условия, при которых хотя бы один из воздействующих факторов превосходит предельно допустимые значения, указанные в технических условиях

12 - 99

Резерв

Ячейки 38 - 39
(характер отказа)

Под характером отказа понимается внешнее проявление отказа.

Код

Характер отказа



Механические повреждения

01

Износ подшипниковых узлов

02

Механическое повреждение часового механизма

03

Механическое повреждение контактов

04

Заедание, затирание

05

Обрыв проводника, нарушение цепи в печатной плате

06

Залипание контактов

07

Обрыв контрольных кабелей

08

Резерв

09

Прочие механические повреждения



Регулировка

10

Уход параметров

11

Заклинивание

12

Сдвиг, смещение, перекос

13

Механическая разрегулировка

14

Ослабление крепления

15 - 18

Резерв

19

Прочая разрегулировка



Тепловые повреждения

20

Подгорание или сгорание контактов

21

Возгорание контрольного кабеля

22

Сгорание обмоток (электромагнитов, реле, контакторов)

23 - 28

Резерв

29

Прочие отказы теплового характера



Электрические повреждения

30

Витковое замыкание обмотки

31

Замыкание неизолированных проводников

32

Нарушение электрической прочности изоляции относительно «земли» (корпуса)

33

Нарушение электрической прочности изоляции между фазами (полюсами, цепями)

34

Нарушение изоляции жил контрольного кабеля

35

Неотпадание якоря магнитной системы

36

Пробой конденсаторов

37

Повреждение элементов (диодов, стабилитронов, транзисторов, микросхем и др.)

38

Повреждение ламп приемопередатчика

39

Резерв

40

Прочие отказы электрического характера



Нарушение электрической цепи

41

Обрыв обмотки

42

Нарушение контактного соединения

43

Разрыв цепи органом оперативного управления (накладкой, ключом, БИ и т.д.)

44

Окисление или появление налета на поверхности контактов

45

Прочие нарушения электрической цепи

97

Отказ без повреждения

99

Прочие проявления отказа

Ячейки 40 - 41
(причина отказа)

При отказе из-за нескольких причин в текстовой части карты указываются основные причины, а в кодовой части проставляется код главной причины.

Ячейки 40 - 41

Код

Причина отказа



Недостатки эксплуатации

01

Нарушение правил и инструкций оперативным персоналом

02

Ошибочные действия персонала

03

Низкое качество или отсутствие инструкций для оперативного персонала

04

Нарушение сроков и объемов эксплуатационных проверок

05

Ошибки в схемах

06

Эксплуатация дефектного оборудования и аппаратуры

07

Ошибки при настройке аппаратуры

08

Ошибки при расчете уставок

09

Неудовлетворительная приемка из монтажа и наладки

10

Эксплуатация при ненормальных условиях внешней среды

11

Неудовлетворительное качество эксплуатационных проверок

12 - 18

Резерв

19

Прочие недостатки эксплуатации



Недостатки проектирования

41

Неправильный выбор расчетных условий работы оборудования в условиях эксплуатации

42

Неправильный выбор типов или параметров оборудования

43

Неправильный выбор трассы для прокладки контрольных кабелей

44 - 45

Резерв

46

Недостатки схемных решений

47 - 48

Резерв

49

Прочие недостатки проектирования

50

Резерв



Недостатки конструкции и изготовления

51

Резерв

52

Дефект изготовления

53 - 55

Резерв

56

Дефект конструкции

57 - 58

Резерв

59

Прочие недостатки



Посторонние воздействия

91

Повреждения контрольных кабелей (кроме повреждений при прокладке)

92

Ударные воздействия

93

Вибрационные воздействия

94

Пожар, загорание

95

Запыление, загрязнение

96

Заливание водой

97

Естественный износ, старение

98

Причина не выяснена

99

Прочие посторонние воздействия

Ячейки 42 - 69

Не используются, в кодовом поле ставятся прочерки.

6. КЛАССИФИКАТОР ДЛЯ СРЕДСТВ СВЯЗИ И ТЕЛЕМЕХАНИКИ

Ячейки 3 - 7
(тип или марка)

Для средств связи

Ячейки 3 - 5

Код

Вид

001

Высокочастотная связь по высоковольтным линиям

002

Высокочастотная связь по проводным линиям связи

003

Документальная связь

004

Автоматические телефонные станции

005

Междугородние и ручные телефонные станции

006

Аппаратура дальней автоматической связи

007

Аппаратура абонентская и внутрипроизводственная сеть

008

Электрочасовые установки

009

Установки пожарной и охранной сигнализации

010

Стационарная УКВ радиосвязь

011

УКВ радиосвязь с мобильными объектами

012

Связь по радиорелейным линиям

013 - 099

Резерв

Ячейки 6 - 7

Для системы высокочастотной связи по ВЛ
(ячейки 3 - 5 - код 001)

Код

Система и вид тракта

01

Высокочастотная связь по ВЛ 6 - 35 кВ по схеме «фаза-земля»

02

То же по ВЛ 110 кВ

03

   -"-                220 кВ

04

   -"-                330 кВ

05

   -"-                500 кВ

06

   -"-                750 кВ

07

То же по ВЛ 1150 кВ

08

   -"-                1500 кВ

09

Высокочастотная связь по ВЛ 6 - 35 кВ по схеме «фаза-фаза»

10

То же по ВЛ 110 кВ

11

   -"-     -"-       220 кВ

12

   -"-     -"-       330 кВ

13

   -"-     -"-       500 кВ

14

   -"-     -"-       750 кВ

15

   -"-     -"-       1150 кВ

16

   -"-     -"-       1500 кВ

17

Высокочастотная связь по ВЛ 220 кВ по схеме «расщепленная фаза»

18

То же по ВЛ 330 кВ

19

   -"-                500 кВ

20

   -"-                750 кВ

21

   -"-                1150 кВ

22

   -"-                1500 кВ

23

Высокочастотная связь по грозозащитному тросу ВЛ 220 кВ

24

То же по ВЛ 330 кВ

25

   -"-     -"-       500 кВ

26

   -"-     -"-       750 кВ

27

   -"-     -"-       1150 кВ

28

   -"-     -"-       1500 кВ

29 - 99

Резерв

Для высокочастотной связи по проводным линиям
(ячейки 3 - 5 код 002)

Ячейки 6 - 7

Код

Система и вид тракта

01

Высокочастотная связь по воздушным стальным проводным линиям

02

То же по биметаллическим

03

Высокочастотная связь по кабельным

04 - 99

Резерв

Для документальной связи
(ячейки 3 - 5 код 003)

Ячейки 6 - 7

Код

Система

01

Телеграфирование постоянным током

02

Тональное телеграфирование

03

Факсимильная связь

04

Передача данных

05

Системы звукозаписи

06 - 99

Резерв

Для автоматических телефонных станций
(ячейки 3 - 5 код 004)

Ячейки 6 - 7

Код

Тип

01

УАТС-47

02

УАТС-49

03

АТС-54

04

АТС-50/100

05

УПАТС-100/400

06

УАТСК-100/200

07

АТСК-100/2000

08

АТСК-50/200 СУ

09

АТСК-50/200 СО

10

УАТСК-50/200

11

АТСК-50/200 М

12

АТС КЭ «КВАНТ»

13

АТС КЭ «ИСТОК»

14

АТС ЕСК 400 Е



15

АТС ЕСК 3000 Е



16

АТС М-400



17

Аппаратура АСН



18 - 99

Резерв



Для междугородних и ручных телефонных станций
(ячейки 3 - 5 код 005)

Ячейки 6 - 7

Код

Тип

01

МТС типа МРУ

02

Междугородний телефонный коммутатор М-49

03

То же М-60

04

Учрежденческая ручная телефонная станция УРТС-1007600

05

Передаточный стол УАТС-49 с многократным полем ПС

06

Передаточный стол УАТС-49 с тастатурой ПС-Т

07 - 09

Резерв

Для аппаратуры дальней автоматической связи (АДАС)
(ячейки 3 - 5 - код 006)

Ячейки 6 - 7

Код

Тип

01

Комплект дальнего набора упрощенный КДНУ

02

Комплект дальнего набора унифицированный КДНЭ

03

Аппаратура дальней автоматической связи энергосистем АДАСЭ

04

АДАСЭ-50/200

05

АДАСЭ

06

АДАСЭ-АК

07

АНС

08

ДАТС-60

09

ДАТС-62

10

ТДН «Лотос»

Для аппаратуры абонентской и внутрипроизводственной телефонной сети
(ячейки 3 - 5 - код 007)

Ячейки 6 - 7

Код

Тип

01

Оконечные абонентские устройства и аппараты

02

Аппаратура внутрипроизводственной оперативной связи

03

Комплексная слаботочная распределительная сеть

04 - 99

Резерв

Для электрочасовых установок
(ячейки 3 - 5 - код 008)

Ячейки 6 - 7

Код

Тип

01

Система единого времени «Севена»

02

Электрочасовая станция

03 - 99

Резерв

Для установок пожарной и охранной сигнализации
(ячейки 3 - 5 - код 009)

Ячейки 6 - 7

Код

Тип

01

Станции пожарной сигнализации

02

Станции охранной сигнализации

03 - 99

Резерв

Для стационарной УКВ радиосвязи
(ячейки 3 - 5 - код 010)

Ячейки 6 - 7

Код

Тип

01

Радиостанции отечественного производства

02

Радиостанции серии ФМ

03 - 99

Резерв

Для УКВ радиосвязи с мобильными объектами
(ячейки 3 - 5 - код 011)

Ячейки 6 - 7

Код

Тип

01

Радиосвязь по каналу с ретранслятором

02

То же с переприемом

03

То же по каналу комбинированному

04

То же с переприемом на проводной канал

05 - 99

Резерв

Для связи по радиорелейным линиям
(ячейки 3 - 5 - код 012)

Ячейки 6 - 7

Код

Тип

01

Аппаратура РРС-1

02

То же ДМ-400

03

    -"-    ДМ-8000

04 - 99

Резерв

Ячейки 3 - 7
(тип или марка)

Для средств телемеханики в ячейке 3 - 4 указывается вид системы, в ячейке 5 - вид канала телемеханики, в ячейках 6 - 7 характеристика системы.

Ячейки 3 - 4

Ячейка 5

Код

Вид системы

Код

Вид канала телемеханики



Одноканальные системы телеизмерения





00

Система телеизмерения интенсивности ближнего действия (ТИ-БД)

0

Выделенный кабель без тонального уплотнения (кабель)

01

Система телеизмерения - телерегулирования кодоимпульсная (ТИТР-К)

1

Выделенная воздушная линия без тонального уплотнения



Многоканальные системы, кодоимпульсные

2

Линия связи, арендованная у городских телефонных сетей (ГТС)

02

Система телеизмерения - телесигнализации многоканальная (ТИТС-МК)

3

Кабельная линия с тональным уплотнением (каб. упл.)

03

Система телеизмерения - телесигнализации-телеуправления многоканальная ИТСТУ-МК)

4

Воздушная линия с тональным уплотнением (пров. упл)



Системы телесигнализации, телеуправления, вызова телеизмерения

5

Линия связи, арендованная у городских телефонных сетей с тональным уплотнением (ГТС упл.)

04

Система телесигнализации-телеуправления - вызова телеизмерений (ТУ-ТС-ВТИ)

6

ВЧ канал с тональным уплотнением простой (ВЧ-ПР)

05

Система телесигнализации ТС

7

ВЧ канал с тональным управлением сложный (ВЧ-СЛ)

06

Система аварийно-предупредительной телесигнализации (АПТС)

8

Телеграфный канал, арендованный у Министерства связи СССР (ТГКМС)

07

Системы внутриобъектной телемеханики

9

Радиоканал

08

Прочие





Примечание. При отказе преобразовательных элементов системы телеизмерения по вызову (датчики, выпрямители, сумматоры) проставляются коды 0, 1, 2 - в зависимости от вида системы.

Примечания: 1. ВЧ канал без промежуточных пунктов переприема считается простым. ВЧ канал с промежуточными пунктами переприема или комбинированный считается сложным. 2. При отказе аппаратов ПУ (приемных микро-ЭВМ) или других общих узлов в системах с общим аппаратом ПУ (приемной микро-ЭВМ), работающих по разным видам каналов, в ячейке 42 допускается ставить прочерк.

Ячейки 6 - 7

Для одноканальных систем телеизмерения
(интенсивности, частотных, кодоимпульсных)
(ячейки 3 - 4 - код 00, 01)

Ячейки 6 - 7

Код

Характеристика системы телеизмерения по параметрам

00

Система телеизмерения тока (I)

01

Система телеизмерения напряжения (U)

02

Система телеизмерения частоты (F)

03

Система телеизмерения единичной активной мощности или перетока мощности (Р)

04

Система телеизмерения единичной реактивной мощности или перетока мощности (Q)

05

Система телеизмерения суммарной антенной активной мощности (СУМР)

06

Система телеизмерения суммарной реактивной мощности (СУМQ)

07

Система телеизмерения электроэнергии (Е)

08

Система телерегулирования, т.е. передачи регулирующего воздействия (ТР)

09

Система телеизмерения тока и напряжения по вызову (ВЫЗ)1

10

Система телеизмерения уровня бьефов (БЬЕФ)

11

Система телеизмерения давления

12

Система телеизмерения температуры

13

Система телеизмерения расхода

14 - 98

Резерв

99

Прочие

1 Код 09 проставляется при повреждении общих элементов системы телеизмерения по вызову: частотных или частотно-импульсных преобразователей, выпрямительных устройств и т.п., когда с их помощью осуществляется телеизмерение нескольких параметров (тока, напряжения). Повреждение индивидуальных элементов (датчиков) отмечается кодом соответствующего параметра.

Для многоканальных кодоимпульсных систем
(ячейки 3 - 4 - код 02, 03)

Ячейки 43 - 44

Код

Характеристика системы по количеству каналов

00

Система до 5 каналов

01

Система до 10 каналов

02

Система до 20 каналов

03

Система до 30 каналов

04

Система свыше 30 каналов

05 - 99

Резерв

Примечание. Каналом (с временным разделением) считается кодовое слово (байт) телеизмерения или телесигнализации. При этом счет ведется по задействованным каналам, по которым организована передача телемеханической информации.

Для систем телесигнализации, телеуправления, вызова телеизмерения
(ячейки 3 - 4 - код 04)

Ячейки 6 - 7

Код

Характеристика системы по объему ТУ, ТС, ВТИ

00

Система до 5ТУ, 10ТС, 5ВТИ

01

Система до 10ТУ, 20ТС - 5ВТИ

02

Система до 20ТУ, 40ТС - 10ВТИ

03

Система свыше 20ТУ, 40ТС, 10ВТИ

04 - 99

Резерв

При кодировании системы указывается задействованный объем ТУ, ТУС, ВТИ. При других соотношениях объемов по ТУ, ТС, ВТИ производится округление до ближайшего, указанного в таблице.

Для систем телесигнализации, аварийно-предупредительной телесигнализации, внутриобъектной телемеханики в прочих (ячейки 3 - 5 - код 05, 06, 07) в ячейках 6 - 7 ставятся прочерки.

Ячейки 8 - 13
(параметры)

Ячейки 8 - 13 для средств связи и телемеханики не используются, в кодовом поле ставятся прочерки.

Ячейки 14 - 15
(узел, деталь)

Для средств связи

Код

Элемент системы, узел

01

ВЧ аппаратура уплотнения ВЛ

02

Высокочастотные заградители

03

Конденсаторы связи

04

Конденсаторы отбора мощности

05

Фильтры присоединения

06

ВЧ кабели от аппаратуры уплотнения до фильтра присоединения к ВЛ

07

Разделительные контуры и фильтры

08

ВЧ аппаратура уплотнения проводных линий связи

09

Защитные разрядники

10

Тональная аппаратура каналов телемеханики

11

Тональная аппаратура каналов передачи данных

12

Усилители

13

Телеграфные аппараты

14

Факсимильная аппаратура

15

Аппаратура передачи данных

16

Воздушные линии связи

17

Кабельные линии дальней связи высокочастотные

18

Кабельные линии дальней связи низкочастотные

19

Кабельная силовая сеть

20

Соединительные линии

21

Диспетчерские телефонные станции

22

Системы громкоговорящей и телефонной связи

23

Станции административной связи

24

Установка оперативной телефонной связи

25

Коммутаторы оперативной, директорской, диспетчерской связи

26

Концентраторы директорские

27

Концентраторы секретарские

28

Сеть телефонной распределительной проводки и радиоустановок

29

Кабельная сеть местной телефонной сети

30

Электронные секретари, устройства вызывные и автонабора

31

Автоответчики

32

Диктофоны

33

Аппараты телефонные системы МБ

34

То же системы ЦБ

35

То же для включения в абонентскую линию АТС

36

То же громкоговорящие

37

Источники и установки питания

38

Аккумуляторные батареи

39 - 99

Резерв

Для средств телемеханики

Код

Элемент системы, узел

01

Датчики (преобразователи) телеизмерений

02

Формирователи сигналов (выпрямительные устройства) телеизмерений

03

Усилители постоянного тока

04

Суммирующие усилители

05

Суммирующие магазины сопротивлений

06

Преобразователи частотный и частотно-импульсный передающий

07

Преобразователь частотный и частотно-импульсный приемный

08

Устройства вызова в системах телеизмерения по вызову

09

Аппарат телемеханики контролируемого пункта (КП)

10

Аппарат телемеханики пункта управления (ПУ)

11

Аппарат воспроизведения ТИ

12

Аппарат воспроизведения ТС

13

Панель телемеханики на КП

14

Командно-квитирующая и сигнальная аппаратура

15

Электрические цепи между устройствами телемеханики и контролируемыми объектами на КП

16

Датчики ТС

17

Электрические цепи между устройствами телемеханики и аппаратурой щита и пульта

18

Аналоговые пультовые приборы

19

Аналоговые регистрирующие приборы

20

Цепи диспетчерских щитов

21

Цепи диспетчерских пультов

22 - 30

Резерв

31

Промежуточные устройства для ретрансляции телемеханической информации бесконтактные

32

Промежуточные устройства для ретрансляции телесигнализации

33

Выпрямительные установки для питания цепей телемеханики

34

Схемы АВР питания

35 - 36

Резерв

37

Блоки тонального уплотнения (модемы) передающие

38

Блоки тонального уплотнения (модемы) приемные

39

Групповой тракт ВЧ аппаратуры уплотнения проводных линий

40

Групповой тракт ВЧ аппаратуры уплотнения ВЛ

41

Линейное оборудование кабельной линии связи (соединительные линии)

42

Линейное оборудование воздушной линии связи (соединительные линии)

43

Микро-ЭВМ в системах централизованного приема телеинформации

44 - 99

Резерв

Ячейки 18 - 19

Указывается количество однотипного оборудования при групповых отказах. При отказах общих узлов в системах с общим аппаратом ПУ (приемной микро-ЭВМ) указывается количество аппаратов КП, потерявших работоспособность.

Ячейки 16 - 17
(для средств связи)

Для ВЧ аппаратуры уплотнения ВЛ и проводных линий, высокочастотных заградителей, конденсаторов связи и фильтров присоединения (ячейки 3 - 5 - код 001, 002, 003, 005 и 007) в ячейках 16 - 17 указывается тип элемента системы, во всех остальных случаях ставятся прочерки.

Код

Тип

ВЧ аппаратура уплотнения ВЛ и проводных линий

01

АСК-1

02

АСК-3

03

АСК-РС

04

СПИ-122

05

СПИ-244

06

АВС-1

07

АВС-3

08

АВС-РС

09

АНС

10

ВЧС-1

11

ВЧСП-12

12

ЛЧС-80

13

ТN-12ТКЕ

14

К-60

15

Z-12

16

ТN-12НЕ3

17

ЕТ-63

18

ТСД-70

19

АПТ-100

21

АПСТ

22

АПСТ

23

TgF

24 - 99

Резерв

ВЧ заградители с элементами настройки

01

ВЗ-630-0,5

02

ВЗ-1250-0,5

03

ВЗ-2000-0,5

04

ВЗ-2000-1,0

05

ВЗ-4000-0,5

06 - 09

Резерв

10

ВЧЗ-100-0,15

11

ВЧЗ-300-0,15

12 - 19

Резерв

20

ЗВС-100-0,5

21

ЗВС-200-0,5

22

ЗВС-400-0,25

23 - 29

Резерв

30

ЗВС-100-0,5 ПЗ-10М

31 - 97

Резерв

98

Импортные

99

Прочие



Конденсаторы связи

01

СМП-663-4,4VI

02

СМПБ-66√3-4,4VI

03

СМР-66√3-4,4VI

04

СМРБ-66√3-4,4VI

05

СМП-110√3-6,4VI

06

СМПБ-110√-6,4VI

07

СМРБ-110√3-6,4VI

08

СМИ-166√3-14VI

09

СМБ-166√3-14VI

10

СМИ-188√3-12VI

11

СММ-20√3-35VI

12

СММ-20√3-107VI

13 - 97

Резерв

98

Импортные

99

Прочие



Фильтры присоединения

01

ФПУ

02

ФПМ

03

УФП-75

04

ФП-82

05 - 97

Резерв

98

Импортные

99

Прочие

Для средств телемеханики

Для средств телемеханики указывается тип отказавшего устройства

Код



Тип

00

Е854

Датчики тока

01

Е842

02

Резерв

03

Прочие

04

Е855

Датчики напряжения

05

Е825

06

Резерв

07

Прочие

08

Е828

Датчики частоты

09

Резерв

10

Прочие

11

Е748

Датчики мощности

12

Е829

13

Е848

14

Е849

15

Резерв

16

Прочие

17

Е-831

Выпрямители, сумматоры

18 - 19

Резерв

20

Прочие

21

Датчик электроэнергии

22

Резерв

23

Датчик давления

24

Датчик температуры

25

Датчик расхода

26

Датчик уровня



Контактные ТУ-ТС

27 - 29

Резерв

30

Прочие



Бесконтактные ТУ-ТС

31

ВРТФЗ

32

КУСТ-А

33 - 35

Резерв



Комбинированные ТУ-ТС-ТИ

36

ТМ-800 В

37

КУСТ-Б

38

МКТ-1

39

МКТ-2

40

МКТ-3

41

ТМ-512

42

ТМ-800А

43

ТМ-300

44

ТМ-320

45

ТМ-120

46

ГРАНИТ

47

УТМ-7

48

Прочие

49 - 53

Резерв



Одноканальные и малообъемные

51

КС-10

52

УТК-1

53

УТИ-1

54

УТС-8

55

ТРС-

55

Прочие

57 - 60

Резерв



Тональное уплотнение

61

ТГА-М

62

АПСТ-М

63

АПТ

64

Резерв

65

Прочие

66

РПТ-80

67

Микро-ЭВМ в системах с централизованным приемом телеинформации

68

СМ-1810

69

Прочие

70 - 99

Резерв

Примечания: 1. При повреждении устройства телемеханики, тип которого не указан в данной таблице, в тексте карты в ячейках 16 - 17 указывается фактический тип, а в кодовом поле проставляется соответствующий код «Прочие» (03, 07, 10, 16, 20, 30, 48, 56, 65, 69). 2. При повреждении составляющих частей системы телемеханики, находящихся вне перечисленных аппаратов (канал связи, внешние цепи и т.п.), в ячейках 16 - 17 ставятся прочерки.

Ячейки 18 - 21

Ячейки 18 - 21 не используются - ставятся прочерки.

Ячейки 22 - 23
(изготовитель оборудования)

Ячейки 22 - 23

Код

Изготовитель оборудования

01

Киевский опытно-экспериментальный завод средств автоматического управления ПО «Союзэнергоавтоматика»

02

Ростовский опытный завод ПО «Союзэнергоавтоматика»

03

Другие предприятия ПО «Союзэнергоавтоматика

04

Житомирский завод «Промавтоматика»

05

Нальчикский завод телемеханической аппаратуры

06

Ленинградский завод «Электропульт»

07

Опытный завод средств автоматики и приборов (ОЗАП) Мосэнерго

08

Омский завод «Электроточприбор»

09

Витебский завод электроизмерительных приборов

10

Одесский завод «Нептун»

11

Другие предприятия Министерства промышленных средств связи СССР

12 - 17

Резерв

18

Московский конденсаторный завод

19

Серпуховской завод «Конденсатор»

20

Другие заводы Минэлектротехпрома

21

Предприятия стран СЭВ

22 - 29

Резерв

99

Прочие заводы и предприятия

-

Неизвестен

Ячейки 24 - 25
(год изготовления оборудования)

В тексте записывается год изготовления оборудования, в ячейках кодового поля проставляются две последние цифры года.

Ячейки 26 - 37

Ячейки 66 - 70 для средств связи и телемеханики не используются, ставятся прочерки.

Ячейки 38 - 39
(характер отказа)

Под характером отказа понимается внешнее проявление отказа.

Код

Характер отказа

Механические повреждения

01

Излом, разрыв, обрыв

02

Трещина

09

Срыв с крепления

11

Разрегулировка

14

Отсутствие механического контакта

19

Прочие механические повреждения

Электрические повреждения

30

Обрыв электрической цепи

31

Пробой электрических деталей

32

Потеря заданных электрических свойств

33

Сообщения электрических цепей

39

Прочие электрические повреждения

Ячейки 40 - 41
(причина отказа)

При отказе из-за нескольких причин в тексте карты указываются основные причины, а в кодовом поле проставляется код главной причины.

Код

Причина отказа

Недостатки эксплуатации

01

Нарушение сроков и объемов профилактических проверок и регулировок

02

Неправильные (ошибочные) действия эксплуатационного персонала

03

Неправильная механическая регулировка приборов

04

Отсутствие эксплуатационных инструкций

05

Невыполнение директивных указаний по устранению аварийных очагов, эксплуатация дефектного оборудования

06

Отсутствие измерительно-проверочной аппаратуры

07

Отсутствие необходимой сигнализации неисправности

19

Прочие недостатки эксплуатации

Дефекты транспортирования, хранения и монтажа

31

Нарушение правил транспортирования и хранения

33

Применение детали (узла), не соответствующих проекту

35

Несоблюдение проектных разработок

36

Надкусы проводов

37

Плохие пайки

39

Прочие дефекты монтажа

Недостатки проектирования

41

Неправильный выбор расчетных условий работы оборудования в условиях эксплуатации

42

Неправильный выбор типов или параметров оборудования

46

Недостатки схем

47

Неправильное расположение оборудования

49

Прочие недостатки проектирования

Дефекты конструкции и изготовления

52

Нарушение технологии изготовления

53

Трудный доступ к заменяемым деталям

54

Отсутствие выводов (зажимов, гнезд) для измерений и проверок

59

Прочие недостатки изготовления

Атмосферные воздействия, влияние климатических и внешних условий

73

Гололед

75

Загрязнение, засорение

78

Температурные атмосферные воздействия

79

Прочие

80

Отказ источников питания

Ячейка 42
 (сопутствующие обстоятельства)

Код

Сопутствующие обстоятельства

01

Недостатки эксплуатации

02

Дефекты ремонта

03

Дефекты монтажа

04

Дефекты проектирования

05

Дефекты изготовления

07

Атмосферные воздействия, влияние климатических и внешних условий

09

Посторонние воздействия

-

Сопутствующих обстоятельств нет

Примечание. Сопутствующие обстоятельства указываются только в тех случаях, когда они отличаются от главной причины, закодированной в ячейках 40 - 41.

Ячейки 43 - 45
(срок службы оборудования от последнего капитального ремонта, мес)

В ячейках 43 - 45 указывается в месяцах срок службы оборудования со времени окончания последнего планового капитального ремонта.

Если со времени капитального ремонта прошло меньше месяца, срок службы указывается в десятых долях месяца.

Пример. 3 мес - 003

                   16 мес - 016

                   10 лет - 120

                   6 дн - 0,2

Если на оборудовании еще не проводился капитальный ремонт в ячейках 43 - 45 ставятся нули.

Ячейки 46 - 47
(срок службы оборудования от начала эксплуатации, год)

В ячейках 46 - 47 указывается в годах срок службы оборудования с начала его эксплуатации до данного отказа.

Ячейки 48 - 50
(срок службы поврежденного узла, мес)

В ячейках 48 - 50 указывается в месяцах срок службы поврежденного узла (детали) со времени ввода в эксплуатацию данного узла (детали).

Ячейки 51 - 54
(последние эксплуатационные испытания)

Для средств связи и телемеханики в ячейках 51 - 54 ставятся прочерки.

Ячейки 55 - 57
(время восстановления, ч)

Время восстановления системы - это промежуток календарного времени от начала возникновения отказа (момента отключения) до полного восстановления работоспособности отказавшего элемента системы (узла) после устранения отказа и включения его в сеть либо сообщения диспетчеру о готовности к включению (если после восстановления не требуется немедленного включения этого оборудования). Для записи длительности восстановления отведено три ячейки.

Пример: 6 мин и менее 0, 1

                60 мин 001

                20 ч 020

                128 ч 128

                999 ч и более 999

Точное время восстановления записывается над ячейками 55 - 57.

Ячейки 58 - 61
(трудозатраты на ремонт, чел.-ч)

Трудозатраты на ремонт указываются с учетом персонала, занятого на восстановительных работах: персонала местной службы СДТУ, персонала лаборатории или группы центральной службы СДТУ, а также привлеченных посторонних организаций.

Ячейки 62 - 69

Для средств связи и телемеханики ячейки 62 - 69 не используются, ставятся прочерки.

7. КЛАССИФИКАТОР ПО ЗАПОЛНЕНИЮ СВЕДЕНИЙ О ПЕРСОНАЛЕ, ДОПУСТИВШЕМ ОШИБКУ

БЛОК 3

Ячейки 1 - 3
(место работы)

В тексте записывается наименование структурного подразделения, в котором работает допустивший ошибочные действия.

Кодовое поле заполняется в соответствии с «Отраслевым классификатором структурных подразделений, предприятий и организаций электроэнергетики (КСПЭ)» (М.: ХОЗУ Минэнерго СССР, 1983).

Выписка из Отраслевого классификатора структурных подразделений предприятий и организаций электроэнергетики (КСПЭ):

Код

Место работы

Службы энергосистем и предприятий электрических сетей

201

Диспетчерская служба (центральная, местная)

203

Служба оптимизации энергетических режимов

204

Служба оптимизации теплоэнергетических режимов

205

Служба оптимизации гидротехнических режимов

206

Служба по ведению тепловых и гидротехнических режимов

207

Служба релейной защиты, электроавтоматики и электроизмерений (релейной защиты и изоляции)

208

Служба топливных режимов и топливоиспользования

209

Служба оперативной информации

210

Служба режимов

а) Электротехнические службы

212

Служба эксплуатации и ремонтов электротехнического оборудования электростанций (служба эксплуатации и ремонтов электрических сетей и электрического оборудования электростанции)

213

Служба эксплуатации и ремонтов оборудования электростанций

214

Служба подстанций (группа ПС)

215

Служба электрических сетей (распределительных сетей)

216

Служба линий (35 кВ и выше)

217

Производственная служба электросетей

218

Служба электрических сетей с группой сельской электрификации и распредсетей

219

Служба сельской электрификации и распредсетей

220

Служба электрификации сельского хозяйства

221

Служба эксплуатации технологического оборудования

222

Электротехническая служба

223

Служба грозозащиты и испытаний высоковольтного оборудования

224

Служба изоляции и защиты от перенапряжения

226

Служба кабельных линий

228

Служба ремонтов БЛ и трансформаторов

229

Служба по ремонту и эксплуатации распределительных пунктов и трансформаторных подстанций (служба эксплуатации, ремонта электросетей и подстанций)

230

Служба по ремонту и эксплуатации кабельных сетей

231

Служба эксплуатации и ремонтов электрооборудования

233

Служба надежности

235

Метрологическая служба

236

Служба измерений, наладки и испытаний

239

Служба ВЛ и подстанций

240

Служба электрохозяйства

б) Теплотехнические

241

Служба теплотехническая

242

Служба эксплуатации тепломеханического оборудования

243

Служба наладки и испытаний тепломеханического оборудования

244

Служба наладки и испытаний тепломеханического оборудования; тепловой автоматики и измерений

245

Служба тепловой автоматики и измерений

247

Служба ремонтов технологического (тепломеханического и электромеханического оборудования)

248

Служба ремонтов тепломеханического оборудования

249

Служба ремонта и наладки тепловых сетей

251

Служба металлов и сварки

в) Гидротехнические

261

Служба гидротехническая

262 - 264

Резерв

д) Службы, обеспечивающие технологические процессы

271

Служба топливо-транспортная

272

Служба химическая (с лабораторией)

287

Служба связи и телемеханики

288

Служба средств диспетчерского и технологического управления

Цеха электростанций

301

Котлотурбинный цех (номер или название)

302

Гидротурбинный цех (номер или название)

305

Котельный цех

306

Турбинный цех

310

Цех среднего и низкого давления

311

Гидротехнический цех

312

Цех гидросооружений

313

Электротехнический цех

314

Электрический цех

315

Электромеханический цех

316

Цех подстанций и телемеханика

317

Цех средств диспетчерского и технологического управления

318

Цех связи

Цеха ремонтно-наладочные, испытаний и измерений

321

Цех наладки и испытаний оборудования

322

Цех по ремонту оборудования

323

Ремонтно-турбинный цех

324

Цех наладки и испытаний котлотурбинного оборудования

325

Цех по ремонту электрооборудования

326

Цех наладки и испытаний теплового оборудования

328

Цех тепловой автоматики и измерений

329

Цех централизованного ремонта оборудования

342

Цех контрольно-измерительных приборов; цех по ремонту контрольно-измерительных приборов (КИП) и автоматики

345

Цех по ремонту генераторов, трансформаторов, электродвигателей

349

Ремонтно-наладочный цех

Обеспечивающие и вспомогательные цеха

368

Цех теплоснабжения и подземных коммуникаций и гидросооружений

369

Цех тепловых сетей

372

Топливно-транспортный цех

373

Пылеприготовительный цех

374

Цех топливоподачи

375

Цех золоудаления и золопогрузки

379

Химический цех (с лабораторией)

Лаборатории

387

Лаборатория металлов (и сварки)

388

Энерголаборатория

389

Производственная лаборатория

390

Теплотехническая лаборатория

391

Электротехническая лаборатория

397

Водно-химическая лаборатория

Ремонтные участки

469

Участок по наладке релейной защиты и автоматики

470

Участок по ремонту электрооборудования тепловой автоматики и измерений

472

Участок по наладке и монтажу средств связи

Подразделения электрических сетей (комплексное предприятие электрических сетей)

501

Городской район электросетей (номер или название)

521

Район электрических сетей

Ячейки 4 - 7
(должность)

Профессии рабочих, должности служащих заполняются в соответствии с действующим Сборником отраслевых классификаторов «Информация по кадрам».

В тексте записывается наименование профессии рабочего, должности служащего. В кодовом поле проставляется четырехзначный код по указанному классификатору.

Пример.

                                                                  Код

машинист турбинного отделения -  1663

дежурный инженер подстанции -    4102

Выписка из «Сборника отраслевых классификаторов «Информация по кадрам»:

Код

Наименование



Рабочие

1418

Машинист (старший машинист) котельной

1457

Лаборант химанализа (дежурный)

1521

Машинист береговой насосной, водоприемника

1526

Машинист блочной системы управления агрегатами

1534

Машинист вагоноопрокидывателя

1538

Машинист водогрейных котлов

1547

Машинист газотурбинных установок

1548

Машинист гидроагрегатов

1585

Машинист котлов

1607

Машинист-обходчик по золоудалению

1608

Машинист-обходчик по котельному оборудованию

1609

Машинист-обходчик по турбинному оборудованию

1610

Машинист-обходчик по вспомогательному турбинному оборудованию

1613

Машинист (старший машинист) турбин

1617

Машинист питательных насосов

1663

Машинист турбинного отделения

1678

Машинист энергоблока (старший)

1736

Моторист на топливоподаче

1820

Оператор ЭВМ

1848

Обмуровщик

2207

Слесарь (дежурный)

2220

Слесарь по контрольно-измерительным приборам и автоматике

2236

Слесарь-ремонтник

2250

Слесарь-электрик по ремонту электрооборудования

2300

Электрослесарь, старший электрослесарь (дежурный)

2302

Старший машинист по котельному отделению

2310

Старший машинист по турбинному отделению

2538

Электромонтер связи

2550

Электромонтажник по кабельным сетям

2556

Электромонтажник по распределительным устройствам

2557

Электромонтажник по силовым сетям и электрооборудованию

2559

Электромонтажник по электрическим машинам

2565

Электромонтер главного щита управления электростанций

2567

Электромонтер-кабельщик

2568

Электромонтер-линейщик по монтажу воздушных линий высокого напряжения и контактной сети

2572

Электромонтер-обмотчик и изолировщик по ремонту трансформатора (электрических машин)

2576

Электромонтер ОВБ подстанций

2577

Электромонтер ОВБ распределительных сетей

2579

Электромонтер по испытаниям и измерениям в электрических сетях (на электростанции)

2582

Электромонтер по обслуживанию подстанции

2583

Электромонтер по обслуживанию электрооборудования

2587

Электромонтёр по ремонту воздушных линий электропередач, электрооборудования

2591

Электромонтер по эксплуатации распределительных сетей

2598

Электромонтер (дежурный)

2604

Электросварщик, газоэлектросварщик

2611

Электрослесарь по ремонту (высоковольтных вводов и выводов; трансформаторов; распределительных устройств; электрических машин)

Служащие

4054

Главный инженер

4097

Диспетчер энергосистемы, объединенной энергосистемы

4098

Диспетчер предприятия

4099

Диспетчер района

4102

Дежурный инженер подстанции

4160

Заместитель главного инженера по электрической части

4162

Заместитель начальника группы подстанций

4164

Заместитель начальника района

4166

Заместитель начальника службы

4168

Заместитель начальника цеха

4177

Заместитель начальника цеха по эксплуатации

4178

Заместитель начальника цеха по ремонту

4179

Заместитель главного инженера по эксплуатации

4180

Заместитель главного инженера по ремонту

4275

Инженер (старший инженер) по релейной защите

4436

Мастер (старший мастер) по ремонту и эксплуатации оборудования

4453

Мастер (старший мастер) по релейной защите

4542

Начальник группы подстанций

4555

Начальник подстанции

4558

Начальник района

4560

Начальник службы

4563

Начальник лаборатории

4564

Начальник смены электростанций

4566

Начальник смены цеха

4568

Начальник цеха

Ячейки 8 - 9

В тексте записывается образование работника, допустившего ошибочные действия. В кодовом поле указывается код образования.

Код

Классификация образования

01

Высшее (дневная форма обучения)

02

Высшее (вечерняя форма обучения)

03

Высшее (заочная форма обучения)

04

Незаконченное высшее (дневная форма обучения)

05

Незаконченное высшее (вечерняя форма обучения)

06

Незаконченное высшее (заочная форма обучения)

07

Среднее специальное (дневной техникум)

08

Среднее специальное (вечерний техникум)

09

Среднее специальное (заочный техникум)

10

Среднее техническое (ПТУ)

11

Среднее общее (школа)

12

Неполное среднее

13

Начальное

Ячейки 10 - 13
(наименование специальности)

В тексте указывается наименование учебного заведения, а также специальности в соответствии с действующим Сборником отраслевых классификаторов «Информация по кадрам».

Наименование специальности определено четырехзначным кодом в левой части. В кодовом поле проставляется идентификационный код, наименование специальности. Идентификационный код с 2501 по 6857 - для высшего образования, с 6868 по 9741 - для среднего специального образования.

В карте заполняется:

              Текст                        Кодовое поле ячейки

   инженер электрик                           2722

Код 2722 соответствует специализации «Электрические станции».

Выписка из классификатора специальности по образованию из Сборника отраслевых классификаторов «Информация по кадрам».

Код

Наименование специальности (специализации)

Для высшего образования

Инженер электрик

2722

Электрические станции

2724

Электрические системы

2725

Передача электроэнергии постоянным током

2730

Электроснабжение промышленных предприятий городов и сельского хозяйства

2731

Электроснабжение промышленных предприятий

2733

Электроснабжение городов

2735

Электроснабжение сельского хозяйства

2740

Кибернетика электрических систем

2785

Техника высокого напряжения

3269

Кабельная техника

3271

Электроизоляционная техника

3273

Электрические конденсаторы

3308

Схемы и системы автоматики и телемеханики

3310

Автоматизированные системы управления технологическими процессами

3384

Электрооборудование судов

3404

Электропривод и автоматизация промышленных установок

3486

Информационно-измерительная техника

Инженер-электрик по автоматизации

3539

Автоматизация производства и распределения электроэнергии

3540

Автоматизация и релейная защита электрической части электросистем

3542

Средства диспетчерского и технологического управления энергетических систем

Инженер-теплоэнергетик

2745

Тепловые электрические станции

2750

Технология воды и топлива на тепловых электростанциях

2779

Атомные электростанции и установки

Инженер-теплоэнергетик по автоматизации

3529

Автоматизация теплоэнергетических процессов

3530

Автоматизированные системы управления объектами тепловых электрических станций

3532

Автоматизированные системы управления объектами атомных электрических станций

3534

Автоматизированные системы управления объектами промышленных предприятий

Инженер-гидроэнергетик

2755

Гидроэнергетические установки

Инженер-промтеплоэнергетик

2760

Промышленная теплоэнергетика

2761

Промышленная огнетехника

2763

Промышленные теплоэнергетические установки и теплоэнергоснабжение

2765

Тепломассообменные аппараты и установки

2767

Технологические исследования промышленных установок

2769

Использование газа и мазута и защита воздушного бассейна

3999

Все другие специальности

Для среднего специального образования

Техник-электрик

6982

Электрические станции, сети и системы

6987

Релейная защита и автоматика энергосистем

6992

Электрооборудование промышленных предприятий и установок

6997

Электрооборудование лесозаготовок

7002

Электрооборудование судов

7046

Строительство и монтаж линий электропередачи

7051

Монтаж электрооборудования станций и подстанций

7056

Монтаж электрооборудования промышленных предприятий

8811

Электрификация сельского хозяйства

Гидротехник

7032

Монтаж и эксплуатация гидроэнергетических установок

Техник-теплотехник

7017

Парогенераторные и турбинные установки тепловых электростанций

7036

Газопечная теплотехника

7042

Теплотехническое оборудование промышленных предприятии

7079

Монтаж теплоэнергетического оборудования

7080

Монтаж турбин и вспомогательного оборудования

7862

Автоматизация тепловых процессов на электростанциях

7863

Автоматизация тепловых процессов на тепловых электростанциях

7999

Все другие специальности

Ячейки 14 - 15
(обстоятельства ошибки)

В этих ячейках (обстоятельства ошибки) указывается вид работы, при выполнении которой персонал совершил ошибку.

Код

Обстоятельства ошибки

01

Переменный режим при нормальном функционировании

02

В процессе пуска

03

В процессе останова

04

Переход на резервное оборудование (схему), на другой вид топлива

05

Вывод в резерв (ремонт)

06

Ввод из резерва (ремонта)

07

Содержание в резерве (консервация)

08

Работа по временной схеме

09

Переключения в общецеховых, общестанционных схемах

10

Производство работ на действующем оборудовании или вблизи него

11

Проверка, опробование, испытание (режимно-наладочные и периодические) и по графику ГГТН

12

Приемка из ремонта, монтажа

13

В аварийной ситуации

14

Приемка или сдача смены

15

Во время ремонта

16

Во время монтажа

17

В процессе наблюдения за работающим оборудованием

18

При обходах и осмотрах

19

В процессе поиска «земли»

20

В процессе устранения дефекта

99

Прочие обстоятельства

Ячейки 16 - 17 (причина ошибки)

Ячейки 16 - 17 заполняются в соответствии с классификатором причин. Если причины нет в классификаторе, то в тексте она записывается свободным текстом, а в кодовом поле проставляется код 99 (прочие причины).

Код

Классификация причин

01 - 19

Нарушение требований (из-за незнания или по каким-то причинам) нормативно-технических документов (с указанием конкретных пунктов или параграфов в текстовой части):

01

Правил технической эксплуатации (ПТЭ)

02

Правил техники безопасности (ПТБ)

03

Правил пожарной безопасности (ППБ)

04

Правил Госгортехнадзора

05

Правил Госгазтехнадзора

06

Правил устройства электроустановок (ПУЭ)

07

Инструкций

08

Сборника директивных материалов (СДМ)

09

Нарушение положения о службе

10 - 19

Резерв

20 - 29

Недостаточная квалификация:

20

Недостаточная теоретическая подготовка

21

Недостаточная практическая подготовка

22

Неправильно представлял цель выполнения операции

23

Большой перерыв в работе

24 - 29

Резерв

30 - 49

Вина эксплуатационного и ремонтного персонала:

30

Необеспеченность нормативно-технической и производственной документацией (отсутствие инструкций)

31

Несоответствие местных инструкций (программ) типовым

32

Недостаточная проработка типовых инструкций применительно к местным условиям

33

Неисправность средств органов отображения информации и средств управления

34

Неудобство компоновки БЩУ

35

Невыполнение противоаварийных мероприятий

36

Необеспеченность эксплуатационного и ремонтного персонала материальными ресурсами (запасными частями, ГСМ, топливом)

37

Необеспеченность эксплуатационных и ремонтных работ трудовыми ресурсами

38

Невыполнение мероприятий по подготовке оборудования для работы в сезонные периоды (осенне-зимний максимум, грозовой, паводковый период)

39

Несвоевременное устранение дефектов

40

Некачественная приемка-сдача смены

41

Неудовлетворительное техническое обслуживание

42

Низкое качество строительно-монтажных работ

43

Низкое качество ремонтных работ

44

Нарушение сроков ремонтных работ

45

Низкое качество оборудования, принятого из монтажа, ремонта и наладки

43

Выполнение ремонтных работ в неполном объеме (ведомость дефектов)

47 - 49

Резерв

50 - 59

Нарушение производственной дисциплины:

50

Невыполнение распоряжений (предписаний) вышестоящего административного персонала

51

То же оперативного

52

Дезинформация о выполнении распоряжений вышестоящего персонала

53

Невыполнение предписаний инспектора по эксплуатации и инспекции Госгортехнадзора

54

Нарушение (невыполнение) графиков профосмотров, измерений, испытаний

55

Нарушение (невыполнение) графиков опробования и переходов на резервное оборудование

56

Самовольное расширение объемов работ

57

Отсутствие контроля за действиями подчиненного персонала

58 - 59

Резерв

60 - 69

Нарушение трудовой дисциплины:

61

Опоздание на работу

62

Отсутствие на рабочем месте в рабочее время, в том числе уход с работы ранее установленного времени

63

Нахождение на рабочем месте в нетрезвом виде

64 - 69

Резерв

70 - 79

Отклонения в психофизиологическом состоянии персонала:

70

Болезненное состояние

71

Усталость

72

Психофизиологическая напряженность (стресс, депрессия)

73

Напряженные отношения в смене (бригаде)

74

Влияние выполнения предшествующей операции

75

Излишняя уверенность работника

76

Чрезмерно большой поток информации

77

Профнепригодность

78 - 79

Резерв

99

Прочие причины

Ячейки 18 - 19
(возраст)

Возраст записывается двузначным числом в годах.

Ячейки 20 - 21
(стаж работы в энергетике)

Стаж работы в энергетике указывается в годах.

Пример.



ячейки 20

21

от 0 до 1 года

0

0

1 год

0

1

2 года

0

2

3 года

0

3

11 лет

1

1

Ячейки 22 - 23
(стаж работы на рабочем месте)

Указывается число лет, которое работник проработал на данном рабочем месте.

Заполняется только кодовое поле, аналогично ячейкам 20 - 21 (стаж работы в энергетике).

Ячейки 24 - 25
(время от последнего дежурства, ч)

Указывается сколько времени прошло после окончания предыдущего дежурства в часах.

Пример: 1 января окончил работу в 15.00 ч, 29 января приступил к работе в 7.00 ч, от последнего дежурства прошло 16 ч.

Если со времени последнего дежурства прошло 99 ч и более, то в ячейках 24 - 25 записывается код 99.

В случае, когда в ячейках 24 - 25 записывается 99 необходимо указать причину перерыва (отпуск, декретный отпуск, отгулы и т.д.) и при необходимости дать сведения о прохождении дополнительной стажировки.

Ячейки 26 - 27
(длительность смены)

В ячейках 26 - 27 указывается продолжительность (длительность) рабочей смены. Порядок заполнения ячеек следующий

Длительность смены

ячейки 26

27

8 ч

0

8

12 ч

1

2

16 ч

1

6

24 ч

2

4

Ячейки 28 - 29
(на каком часу дежурства произошла ошибка)

В кодовом поле записывается время в часах от начала дежурства до момента совершения ошибки.

Пример: работник приступил к работе в 7.00, в 12.30 при производстве переключений совершил ошибку, которая привела к нарушению.

Порядок заполнения ячеек 28 - 29 следующий:

ячейка     28          29

код            0            6

Ячейки 30 - 31
(количество персонала в смене)

В кодовом поле записывается количество дежурного персонала в смене, в том числе и оперативно-ремонтного, имеющего право на производство оперативных переключений.

Ячейки 32 - 33
(количество участников ликвидации нарушения)

В кодовом поле записывается общее количество персонала, участвовавшего в ликвидации нарушения, в том числе административно-технического, ремонтного, привлеченного с других организаций и т.д.

Ячейка 34
(наличие учебной смены)

В кодовом поле записывается наличие учебной смены на предприятии.

Код

Наличие учебной смены

0

Учебная смена отсутствует

1

Учебная смена на предприятии есть

Ячейка 35
(наличие технических средств обучения)

В кодовом поле записывается имеются ли на предприятии технические средства обучения.

Код

Наличие технических средств обучения

0

На предприятии отсутствуют технические средства обучения

1

Автоматизированные обучающие системы

2

Комплексные тренажеры

3

Специализированные тренажеры для электротехнических подразделений

4

Специализированные тренажеры для теплотехнических подразделений

5

Специализированные тренажеры для диспетчерского персонала

6

Комплексные тренажеры; специализированные тренажеры для электротехнических подразделений; специализированные тренажеры для теплотехнических подразделений

7

Комплексные тренажеры; специализированные тренажеры для электротехнических подразделений

8

Комплексные тренажеры; специализированные тренажеры для теплотехнических подразделений



СОДЕРЖАНИЕ

Указания по заполнению актов расследования нарушений в работе электростанций, электрических и тепловых сетей, энергосистем и энергообъединений Министерства энергетики и электрификации СССР. 2

1. Общие положения. 2

2. Акт расследования нарушений. 2

3. Особенности заполнения актов расследования нарушений на события, связанные с грозовыми и внутренними перенапряжениями. 3

4. Особенности заполнения актов расследования нарушений, вызванных ошибками персонала. 5

Приложение Акт расследования нарушения работоспособности энергоустановки (текстовая часть) 6

Сводный классификатор электрической части электростанций, электрических и тепловых сетей. 8

1. Классификатор для общей части акта расследования нарушений. 8

2. Классификатор для электрооборудования электростанций, электрических и тепловых сетей. 11

3. Классификатор для воздушных линий электропередачи напряжением 110 кВ и выше. 54

4. Классификатор для кабельных силовых линий 3 - 500 кВ (ячейки 1 - 69) 69

5. Классификатор для релейной защиты, противоаварийной автоматики и электрической автоматики. 86

6. Классификатор для средств связи и телемеханики. 99

7. Классификатор по заполнению сведений о персонале, допустившем ошибку. 111







© 2013 Ёшкин Кот :-)
