Утверждаю:

Первый заместитель министра топлива и энергетики Российской Федерации

В.Н. Костюнин

«24» ноября 1995 г.

Согласовано:

Первый заместитель Председателя Федеральной энергетической комиссии, заместитель министра экономики Российской Федерации

Н.Г. Шамраев

«23» ноября 1995 г.

Согласовано:

Президент Российского акционерного общества энергетики и электрификации «ЕЭС России»

А.Ф. Дьяков

«24» октября 1995 г.

МИНИСТЕРСТВО ТОПЛИВА И ЭНЕРГЕТИКИ РОССИЙСКОЙ ФЕДЕРАЦИИ



МЕТОДИЧЕСКИЕ УКАЗАНИЯ
ПО СОСТАВЛЕНИЮ ОТЧЕТА
ЭЛЕКТРОСТАНЦИИ И АКЦИОНЕРНОГО ОБЩЕСТВА
ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ
О ТЕПЛОВОЙ ЭКОНОМИЧНОСТИ ОБОРУДОВАНИЯ



РД 34.08.552-95





ОРГРЭС

Москва 1995



Методические указания устанавливают порядок подготовки отчета о тепловой экономичности оборудования электростанций, работающих на органическом топливе, районных котельных, акционерных обществ энергетики и электрификации (АО-энерго), способы определения фактических, номинальных и нормативных значений показателей.

Методические указания предназначены для инженерно-технического персонала электростанций, районных котельных и АО-энерго, занимающегося расчетом и анализом показателей тепловой экономичности работы оборудования, подготовкой технической отчетности по топливоиспользованию.

С вступлением в действие настоящих Методических указаний отменяются «Методические указания по составлению отчета электростанции и акционерного общества энергетики и электрификации о тепловой экономичности оборудования: РД 34.08.552-93» (М.: СПО ОРГРЭС, 1993).

В организации разработки настоящих Методических указаний принимали участие: ГОРОДНИЦКИЙ В.И., БЕРСЕНЕВ А.П., ОБРАЗЦОВ С.В., НОВОЖИЛОВ И.А., КАЛИНОВ В.Ф., КУЗЬМИН В.В., КУТОВОЙ Г.П., ДЕНИСЕНКО А.Г.

Ответственный исполнитель - заместитель начальника производственной службы топливоиспользования АО «Фирма ОРГРЭС» Н.Л. АСТАХОВ.



МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО СОСТАВЛЕНИЮ ОТЧЕТА ЭЛЕКТРОСТАНЦИИ И АКЦИОНЕРНОГО ОБЩЕСТВА ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ О ТЕПЛОВОЙ ЭКОНОМИЧНОСТИ ОБОРУДОВАНИЯ

РД 34.08.552-95

Вводятся в действие

с 01.02.96 г.

ВВЕДЕНИЕ

Настоящими Методическими указаниями изменена методика распределения израсходованного энергетическими котлами ТЭС топлива между отпускаемыми электроэнергией и теплом.

Распределение расхода топлива энергетическими котлами производится пропорционально затратам тепла на выработку электроэнергии и отпуск тепла внешним потребителям при условии их раздельного производства на конкретной электростанции [см. формулу (17)].

При этом методика определения отпуска тепла внешним потребителям изменений не претерпела, а увеличение затрат тепла [см. формулу (21)] на производство электроэнергии при работе турбоагрегатов по конденсационному циклу (при условном отсутствии отпуска тепла внешним потребителям из отборов и от конденсаторов турбоагрегатов) определяется с помощью коэффициентов ценности тепла [см. формулу (22)].

В связи с этим изменены формулы для определения удельных расходов топлива на отпуск электроэнергии и тепла с использованием показателей турбоагрегатов и котлов (см. пп. 3.9 и 3.17 приложения 10).

Методика определения фактических и номинальных значений всех остальных показателей, включенных в отчеты тепловых электростанций по макетам 15506-1 и 15506-2, существенных изменений не претерпела.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие Методические указания составлены применительно к макетам 15506-1, 15506-2, 15506-3, 15505, разработанным на основе форм № 3-тэк (энерго), № 1-тэп и № 1-РК отраслевой отчетности.

Макеты 15506-2 и 15505 одинаковы по составу показателей.

Макеты 15506-1, 15506-2 и 15506-3 являются исходными документами в системе сбора по каналам связи, обработки и обобщения информации о тепловой экономичности работы оборудования электростанций, районных котельных и АО-энерго, анализа причин изменения удельных расходов топлива.

1.2. Макет 15506-1 составляется электростанциями, имеющими в своем составе турбоагрегаты на давление пара 130 кгс/см2 и более, а также рядом электростанций, не имеющих таких турбоагрегатов (перечень их устанавливается Департаментом эксплуатации энергосистем и электростанций РАО «ЕЭС России»).

Макет 15506-2 составляется электростанциями с турбоагрегатами на давление пара до 130 кгс/см2. Решением руководства АО-энерго для таких электростанций отчет по макету 15506-2 может быть заменен отчетом по макету 15506-1.

Макет 15506-3 составляется районными котельными. Электростанции, имеющие в своем составе районную котельную, составляют два макета: 15506-1 (или 15506-2) и 15506-3.

Макет 15505 составляется акционерным обществом энергетики и электрификации.

1.3. Сроки представления информации и перечень подразделений, осуществляющих прием и обработку информации, устанавливаются действующими в ОАСУ «Энергия» инструкциями или соответствующими распорядительными документами РАО «ЕЭС России».

1.4. В энергообъединениях обобщение информации о тепловой экономичности производится с учетом имеющихся между электростанциями различий. Для того, чтобы обозначить принадлежность информации к тому или иному оборудованию, применяется соответствующий классификатор (табл. 1).

Понятие «группа оборудования» используется для обозначения различий в параметрах свежего пара, типов турбоагрегатов (конденсационные или с регулируемыми отборами пара) и их единичной мощности, а понятие «подгруппа оборудования» - для обозначений различий в видах проектного топлива котлов.

Таблица 1

Классификатор групп оборудования акционерных обществ энергетики и электрификации (АО-энерго) и электростанций

п.п.

Наименование группы оборудования

Код

полное

сокращенное

1.

Всего по АО-энерго (ГЭС + ТЭС + РК + электробойлера)

Всего АО

99

1.1.

Всего по ГЭС АО-энерго

Всего ГЭС АО

96

1.2.

Всего по ТЭС АО-энерго

Всего ТЭС АО

97

1.2.1.

Конденсационные энергоблоки мощностью:     1200 МВт

Блок 1200

1

1.2.2.

                                     -"-                                                    800 МВт

Блоки 800

2

1.2.3.

                                     -"-                                                    500 МВт

Блоки 500

3

1.2.4.

                                     -"-                                                    300 МВт

Блоки 300 К

4

1.2.5.

                                     -"-                                                    200 МВт

Блоки 200 К

7

1.2.6.

                                     -"-                                                    150 МВт

Блоки 150 К

8

1.2.7.

Энергоблоки с регулируемым отбором пара мощностью:      300 МВт

Блоки 300 Т

54

1.2.8.

                                     -"-                                                                 200 МВт

Блоки 200 Т

57

1.2.9.

                                     -"-                                                                 150 МВт

Блоки 150 Т

58

1.2.10.

КЭС 90 кгс/см2

КЭС-90

11

1.2.11.

ТЭЦ 240 кгс/см2

ТЭЦ-240

5

1.2.12.

ТЭЦ 130 кгс/см2 без промперегрева

ТЭЦ-130

10

1.2.13.

ТЭЦ 130 кгс/см2 с промперегревом

ТЭЦ-130 ПП

59

1.2.14.

ТЭЦ 90 кгс/см2

ТЭЦ-90

12

1.2.15.

Несерийное отечественное оборудование*

Несерийное

6

1.2.16.

Парогазовые установки

ПГУ

16

1.2.17.

Газотурбинные установки

ГТУ

17

1.2.18.

Прочее оборудование

Прочее

21

1.2.19.

Пусковые котельные действующих электростанций

КП

18

1.2.20.

Пиковые водогрейные котлы

ПВК

20

1.3.

Районные котельные

РК

19

1.4.

Электробойлера

Бойлера

22

2.

Всего на ТЭС и РК АО-энерго

Всего ТЭС+РК АО

98

3.

Всего по блок-станциям

БЛ/СТ Всего

90

3.1.

Атомные электростанции

АЭС

95

* В группу «Несерийное отечественное оборудование» включаются энергоблоки с турбинами СВК-150-1 Черепетской ГРЭС и паросиловая часть МГД - установки Рязанской ГРЭС.

** В группу «Прочее оборудование» включаются оборудование иностранных фирм на давление пара 60 - 120 кгс/см2, конденсационное и теплофикационное оборудование на давление пара до 45 кгс/см2, энергопоезда и дизельные установки, солнечные и геотермальные электростанции.

Группой оборудования считается совокупность конденсационных турбоагрегатов или турбоагрегатов с регулируемыми отборами пара с одинаковыми параметрами свежего пара (а для энергоблоков еще и одинаковой мощностью), а также всех котлов (как пылеугольных, так и газомазутных), обеспечивающих работу данных турбоагрегатов.

Подгруппой оборудования считается совокупность только пылеугольных или только газомазутных котлов и совместно работающих с ними конденсационных турбоагрегатов или турбоагрегатов с регулируемыми отборами пара соответствующего давления свежего пара (а для энергоблоков - еще и одинаковой мощности).

1.5. Макеты состоят из адресной и информационной частей. Все реквизиты внутри макетов отделяются друг от друга служебным символом-двоеточием.

Адресная часть макета содержит:

служебные символы начала макета (две наклонные черты);

код макета (15505 или 15506);

две последние цифры отчетного года;

порядковый номер (арабскими цифрами) отчетного месяца;

признак информации (прочерк - для макета 15505, 1 - для макета 15506-1, 2 - для макета 15506-2, 3 - для макета 15506-3);

код электростанции, районной котельной или АО-энерго в соответствии с Классификатором предприятий и организаций Министерства топлива и энергетики Российской Федерации (раздел электроэнергетика);

признак коррекции информации (0 - при первичной передаче, 1 - при первой коррекции, 2 - при второй коррекции и т.д.);

служебные знаки (два знака «плюс», отделяющие адресную часть макета от информационной).

Длина информационной части макета переменна и зависит от количества имеющихся в АО-энерго, на электростанции групп оборудования, турбоагрегатов и котлов. В ее начале указываются коды групп оборудования и станционные номера агрегатов, далее следуют характеризующие работу оборудования показатели.

Все показатели в макетах распределены между несколькими укрупненными группировками, в каждой из которых содержится от 9 до 16 показателей.

1.6. В макетах над условным обозначением каждого из показателей приведена одна из четырех букв, означающих:

Ф - фактическое значение показателя;

Н - номинальное значение показателя;

Р - резерв тепловой экономичности оборудования по данному показателю;

НР - нормативное значение удельного расхода топлива.

Номинальное значение показателя определяется путем введения к исходно-номинальному значению поправок на отклонение фактических значений внешних факторов от фиксированных, принятых при построении энергетических характеристик оборудования. Исходно-номинальное значение показателя определяется по энергетическим характеристикам оборудования при фактических значениях нагрузок и фиксированных значениях внешних факторов.

Резерв тепловой экономичности оборудования - максимальный уровень снижения расхода топлива, который может быть достигнут за счет ликвидации устранимых дефектов проекта, изготовления и монтажа оборудования, недостатков его эксплуатационного и ремонтного обслуживания. В макетах резерв тепловой экономичности оборудования указывается в тоннах условного топлива и соответствует разности между фактическим и номинальным значениями показателя.

Нормативный удельный расход топлива - максимально допустимая технически обоснованная мера потребления топлива на единицу отпущенных электроэнергии и тепла при фактических режимах работы оборудования и фактических значениях внешних факторов в отчетном периоде. Определяется на основе номинального удельного расхода топлива с учетом установленного задания по степени использования резерва тепловой экономичности оборудования.

1.7. Помещаемая в макеты информация о тепловой экономичности оборудования должна быть подвергнута контролю на достоверность в соответствии с алгоритмами, приведенными в приложениях 13 - 15.

2. ЗАПОЛНЕНИЕ ИНФОРМАЦИОННОЙ ЧАСТИ МАКЕТОВ

Значения всех показателей приводятся только в тех единицах измерения, которые указаны в макетах.

С точностью до целой единицы приводятся значения всех показателей, кроме перечисленных ниже.

С точностью до одного знака после запятой приводятся значения:

среднемесячной установленной электрической мощности, максимальной нагрузки;

удельных расходов топлива на электроэнергию и тепло;

давления пара у турбин свежего, производственного и теплофикационного отборов;

расхода свежего пара на турбоагрегаты;

температуры охлаждающей воды на входе в конденсатор и выходе из него;

температурного напора в конденсаторе;

расхода питательной воды котлов;

присосов воздуха на трактах котлов.

С точностью до двух знаков после запятой приводятся значения:

КПД брутто котлов;

коэффициента избытка воздуха в режимном сечении котла;

потерь тепла с уходящими газами;

потерь тепла от химической и механической неполноты сгорания топлива.

С точностью до трех знаков после запятой приводятся значения:

коэффициентов увеличения расхода тепла на производство электроэнергии и расхода топлива энергетическими котлами при условном отсутствии отпуска тепла внешним потребителям от турбоагрегатов;

давления отработавшего пара в конденсаторе турбоагрегата.

2.1. Заполнение макета 15506-1

Макет 15506-1 имеет сплошную нумерацию показателей от 1 до 121.

Показатели с 1 по 43 обобщенно характеризуют работу энергоблоков, подгрупп и групп оборудования, электростанции в целом, показатели с 44 по 88 - работу турбоагрегатов, показатели с 89 по 121 - работу котлов.

Во всех укрупненных группировках показателей (на всех листах макета) указывается:

в графе А - признак функциональной группы (две горизонтально расположенные точки);

в графе Б - код группы оборудования в соответствии с табл. 1;

в графе В - признак вида проектного топлива котлов:

01 - твердое топливо (пылеугольная подгруппа оборудования);

02 - газообразное и жидкое топливо (газомазутная подгруппа оборудования);

в графе Г - станционный номер оборудования (энергоблока, турбоагрегата или котла). Буквенная индексация А и Б в станционных номерах корпусов котлов при заполнении макета заменяется на цифровую 1 и 2, отделяемую от номера точкой. Так, например, станционные номера корпусов котлов 12-А и 12-Б в макете должны быть указаны как 12.1 и 12.2.

В целом по электростанции (строка 97) и группе оборудования в графе В указывается 00.

Показатели газотурбинных установок (группа оборудования 17), пусковых котельных (группа 18) и пиковых водогрейных котлов (20) всегда указываются только с кодом вида топлива «00».

Группа оборудования с поперечными связями, у которой на один коллектор работают пылеугольные и газомазутные котлы, в макете условно указывается как пылеугольная подгруппа. Показатели по ней приводятся одной строкой с кодом вида топлива 01. Этим же кодом сопровождаются показатели отдельных турбоагрегатов и котлов. Строка с кодом вида топлива 00 не заполняется.

Если на электростанции имеется только пылеугольная или только газомазутная подгруппа какой-либо группы оборудования, то в этом случае ее показатели в макете приводятся одной строкой с кодом вида топлива соответственно 01 или 02. Этими же кодами вида топлива сопровождаются показатели отдельных энергоблоков, турбоагрегатов и котлов. Строка с кодом вида топлива 00 не заполняется.

Если на электростанции имеются группы оборудования с кодами 1, 2, 3, 4, 5, 7, 8, 54, 57, 58 или 59, то в этом случае показатели работы энергоблоков в макете приводятся тремя строками:

строка с кодом вида топлива 01 - показатели пылеугольной подгруппы энергоблоков;

строка с кодом вида топлива 02 - показатели газомазутной подгруппы энергоблоков;

строка с кодом вида топлива 00 - показатели по группе энергоблоков в целом (суммарные показатели по пылеугольной и газомазутной подгруппам энергоблоков).

Кодами вида топлива 01 или 02 сопровождаются показатели отдельных энергоблоков, их турбоагрегатов и котлов.

Если на электростанции или в группе оборудования имеется только один энергоблок или только один турбоагрегат, то в этом случае показатели в макете приводятся двумя строками:

по данному энергоблоку или турбоагрегату с указанием кода вида топлива;

по данной подгруппе оборудования (к которой относится энергоблок или турбоагрегат) с указанием кода вида топлива.

Строка с кодом 97 «Всего по электростанции» приводится только в том случае, если на электростанции кроме ПВК имеется более одной группы (подгруппы разных групп) оборудования. При этом показатели котлов (с 89 по 121) по строке 97 не включают в себя показатели пиковых водогрейных котлов.

Если на электростанции имеется только одна подгруппа или одна группа оборудования, строка с кодом 97 не заполняется.

При формировании строки с кодом 97 показатели с номерами 43, 53 - 55, 60, 61, 63, 64, 66, 67, 70, 71, 73, 74, 76, 77, 79 - 82, 84, 85, 87, 88, 91, 99 - 102, 104, 105, 107, 108, 110 - 116 не подсчитываются, а в макете вместо них проставляются прочерки.

Решением Департамента эксплуатации энергосистем и электростанций РАО «ЕЭС России», регионального отделения РАО «ЕЭС России», а также акционерного общества энергетики и электрификации для электростанции может быть установлен один из следующих вариантов заполнения макета 15506-1:

вариант I, в котором:

- все фактические показатели указываются по каждому теплофикационному турбоагрегату на давление пара 130 кгс/см2; каждому энергоблоку, турбоагрегату и котлу (или корпусу котла) групп оборудования с кодами 1, 2, 3, 4, 5, 7, 8, 54, 57, 58, 59; каждой пылеугольной или газомазутной подгруппе оборудования; каждой группе оборудования; электростанции в целом;

- номинальные и нормативные значения показателей, резервы экономии топлива указываются только по подгруппам и группам оборудования, электростанции в целом;

вариант II, в котором в дополнение к варианту I номинальные и нормативные значения показателей, резервы экономии топлива указываются также и по каждому энергоблоку, каждому турбоагрегату, каждому котлу (корпусу котла) групп энергоблоков с кодами 1, 2, 3, 4, 5, 7, 8, 54, 57, 58, 59;

вариант III, в котором в дополнение к варианту I фактические показатели указываются также и по каждому турбоагрегату или котлу одной, нескольких или всех групп оборудования с поперечными связями (кроме групп с кодами 18 и 20);

вариант IV, в котором фактические, номинальные и нормативные значения показателей, резервы экономии топлива указываются по каждой группе оборудования; каждой пылеугольной и газомазутной подгруппе оборудования; каждому энергоблоку, турбоагрегату и котлу (корпусу котла) групп оборудования с кодами 1, 2, 3, 4, 5, 7, 8, 54, 57, 58, 59; каждому турбоагрегату и котлу одной, нескольких или всех групп оборудования с поперечными связями (кроме групп с кодами 18 и 20);

вариант V, в котором фактические, номинальные и нормативные показатели указываются только по подгруппам и группам оборудования, электростанции в целом.

2.2. Заполнение макетов 15506-2 и 15505

Макеты 15506-2 и 15505 имеют сплошную нумерацию показателей от 1 до 70. Показатели 1 - 47 непосредственно характеризуют работу оборудования, с 48 по 59 - отражают резервы тепловой экономичности турбоагрегатов, с 60 по 70 - резервы тепловой экономичности котлов.

Графы А, Б, В и Г этих макетов заполняются соответственно так же, как графы А, Б, В и Д макета 15506-1.

Показатели в макетах приводятся по подгруппам, группам оборудования, а также по электростанции и АО-энерго в целом.

Если на электростанции имеется только одна подгруппа или одна группа оборудования, в макете 15506-2 строка с кодом 97 не заполняется.

Если в АО-энерго имеется только одна подгруппа или одна группа оборудования, ЭВМ формирует макет 15505 с двумя одинаковыми строками: одну с кодом подгруппы (группы) оборудования, другую с кодом 98.

2.3. Заполнение макета 15506-3

Макет 15506-3 имеет только 13 показателей. В нем приводятся показатели в целом по районной котельной.

Для районной котельной, входящей в состав электростанции, в адресной части макета указывается условный шестизначный код, соответствующий принципу построения классификатора предприятий отрасли.

В графе А информационной части макета указывается признак функциональной группы (две горизонтально расположенные точки), а в графе Б - код группы оборудования (19).

3. ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ПОКАЗАТЕЛЕЙ, ВКЛЮЧЕННЫХ В МАКЕТЫ

Приводимые в макетах показатели должны быть получены на основании ведущегося на электростанциях ежесуточного учета;

месячные количественные показатели определяются суммированием ежесуточных значений;

среднемесячные показатели, характеризующие параметры технологического процесса, определяются как средневзвешенные из ежесуточных значений по определяющему параметру;

остальные месячные показатели (удельные расходы топлива, тепла на турбоагрегаты, электроэнергии на собственные нужды, КПД котлов и др.) определяются расчетом на основании соответствующих суммарных или средних значений за отчетный месяц.

Расчету фактических значений показателей, приводимых в макетах, должно предшествовать сведение пароводяного, теплового и электрического балансов каждого энергоблока, подгруппы и группы оборудования (с определением значений перетоков тепла между ними), электростанции в целом.

Уравнение теплового баланса энергоблока, подгруппы, группы оборудования имеет вид

Qкбр + Qперпр = Qэ + (Qот - Qотпвк - Qнасгв +

+ Qперотд)(100 + αпотэк)10-2 + Qтсн + Qксн + Qтп,                                (1)

(Измененная редакция, Изм. № 1).

где Qксн - расход тепла на собственные нужды котлов (см. приложение 5);

Qтп - потери теплового потока, обусловленные наружным охлаждением паропроводов свежего пара, пара после промежуточного перегрева, трубопроводов питательной воды и другими потерями тепла, связанными с транспортом тепла от котла к турбоагрегату. Номинальные значения Qтп [Гкал/ч (ГДж/ч)] для конденсационных и теплофикационных энергоблоков принимаются равными 1 % номинальной теплопроизводительности котлов, а для подгрупп оборудования с поперечными связями - 1,5 % номинальной теплопроизводительности находящихся в работе котлов.

(Измененная редакция, Изм. № 1).

Остальные показатели, входящие в формулу (1), рассмотрены в пояснениях к п. 15.

Расходы электрической энергии и тепла на собственные нужды, определяемые в целом по электростанции или группе оборудования, распределяются между подгруппами, группами или отдельными турбоагрегатами и котлами энергоблоков пропорционально определяющему значению для данного потребителя собственных нужд. Например, определяемые по ТЭС в целом потери тепла, связанные с разгрузкой и хранением мазута, которые включаются в расход тепла на собственные нужды котлов, распределяются между группами оборудования (энергоблоками) пропорционально расходу мазута на каждую группу котлов (энергоблок).

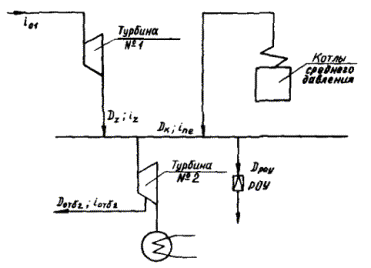

При наличии на электростанции предвключенных турбоагрегатов высокого давления, на паре которых работают турбоагрегаты среднего давления, вся группа этих турбоагрегатов относится к оборудованию высокого давления.

Если пар после предвключенных турбоагрегатов не полностью обеспечивает расход тепла на приключенные турбоагрегаты и к последним дополнительно подается пар от котлов среднего или низкого давления, то установленная электрическая мощность (МВт) подгруппы высокого давления определяется по формуле

                                                   (2)

где Npу(т) - установленная мощность предвключенных турбоагрегатов высокого давления, МВт;

Nсду(т) - установленная мощность турбоагрегатов среднего давления, МВт;

 - номинальный расход тепла из противодавления предвключенных турбоагрегатов высокого давления, Гкал/ч (ГДж/ч);

Сном - номинальный расход тепла на турбоагрегаты среднего давления, Гкал/ч (ГДж/ч).

Выработка электроэнергии (тыс. кВт · ч), относимая к группе высокого давления, в этом случае определяется по формуле

                                                    (3)

где Этр - выработка электроэнергии предвключенными турбоагрегатами высокого давления, тыс. кВт · ч;

Этсд - выработка электроэнергии турбоагрегатами среднего давления, тыс. кВт · ч;

Qр - фактический расход тепла из противодавления предвключенных турбоагрегатов высокого давления, Гкал (ГДж);

Qксд - фактическое количество тепла, поступившего в коллектор среднего давления от котлов среднего давления, Гкал (ГДж).

По аналогичным формулам для группы высокого давления определяются отпуск тепла, расход тепла на выработку электроэнергии, выработка электроэнергии по теплофикационному циклу, расходы тепла и электроэнергии на собственные нужды.

3.1. Расчет показателей макета 15506-1

Пояснения по расчету показателей макета 15506-1 приводятся под теми же номерами, какие они имеют в макете.

3.1.1. Общестанционные, общегрупповые показатели

1. Средняя за месяц установленная электрическая мощность (МВт) электростанции, группы и подгруппы оборудования (энергоблока) определяется по формуле

                                     (4)

где Nну - установленная мощность на начало отчетного месяца, МВт;

Nв, Nд - мощность введенного и демонтированного в отчетном месяце оборудования, МВт;

ΔNп - изменение установленной мощности вследствие перемаркировки оборудования (увеличение +, уменьшение -), МВт;

nв, nд, nп - количество дней до конца отчетного месяца от даты ввода, демонтажа или перемаркировки оборудования;

nкал - календарное количество дней в отчетном месяце.

Установленная электрическая мощность электростанции, группы, подгруппы оборудования на начало отчетного месяца представляет собой сумму значений установленной мощности всех принятых в эксплуатацию механических двигателей, связанных с электрическими генераторами и предназначенных для выработки электроэнергии.

В случаях, когда номинальная мощность электрического генератора меньше номинальной мощности первичного двигателя, установленная мощность агрегата считается по номинальной мощности генератора.

Для теплофикационных турбоагрегатов в качестве установленной принимается наибольшая мощность, длительно развиваемая на зажимах генератора при работе турбоагрегата с номинальной тепловой нагрузкой и номинальными значениями основных параметров.

Для теплофикационных турбоагрегатов, имеющих двойное обозначение мощности (через дробь), в качестве установленной принимается мощность, указанная в числителе.

2. В графе 2 указывается средняя нагрузка (МВт) электростанции, группы и подгруппы оборудования (энергоблока) за часы учета рабочей мощности

                                                                (5)

где Nмi - нагрузка электростанции, группы и подгруппы оборудования (энергоблока) за каждый из часов, в которые осуществляется контроль рабочей мощности, МВт;

n - количество контрольных измерений нагрузки в рабочие дни отчетного месяца.

3. Средняя за месяц установленная тепловая мощность турбоагрегатов (Гкал/ч) определяется по формуле, аналогичной (4).

Установленная тепловая мощность турбоагрегата соответствует номинальной мощности регулируемых отборов, противодавления и тепловой мощности конденсатора, используемого для подогрева сетевой или сырой воды (восполняющей потери в теплосети или в пароводяном цикле электростанции), и принимается по данным технического паспорта или акта перемаркировки.

При отсутствии данных по установленной тепловой мощности для теплофикационных турбоагрегатов ее значение (Qут) в Гкал/ч (ГДж/ч) определяется по формуле

Qут = [Dнпо(iпо - iк.по) + Dнто(iто - iк.то) + Dнпр(iпр - iк.пр) +

+ Dнно(iно - iк.но) + Dкр(iкр - iк.кр)]10-3,                                             (6)

где Dнпо, Dнто, Dнпр, Dнно - номинальные расходы пара соответственно производственного, теплофикационного отборов, противодавления и нерегулируемого отбора (сверх нужд регенерации), установленные заводом-изготовителем или проектом реконструкции (для турбоагрегатов с двумя и более регулируемыми отборами - номинальные расходы при условии включения всех отборов), т/ч;

iпо, iто, iпр - энтальпия пара регулируемых отборов (соответственно производственного, теплофикационного и противодавления) при номинальных значениях давления пара в соответствующем отборе и расхода свежего пара на турбоагрегат, ккал/кг (кДж/кг);

iк.по, iк.то, iк.пр - энтальпия конденсата пара регулируемых отборов (соответственно производственного, теплофикационного и противодавления), соответствующая температуре, с которой он при номинальном режиме возвращается в тепловую схему турбоагрегата, ккал/кг (кДж/кг);

iно - энтальпия пара нерегулируемого отбора, соответствующая параметрам пара в отборе при номинальном расходе свежего пара на турбоагрегат и номинальных его параметрах, ккал/кг (кДж/кг);

iк.но - энтальпия конденсата пара нерегулируемого отбора, соответствующая температуре, с которой он при номинальном режиме возвращается в тепловую схему турбоагрегата, ккал/кг (кДж/кг);

Dкр - номинальный расход пара в конденсатор турбоагрегата, соответствующий номинальному расходу свежего и номинальным расходам пара в регулируемые (нерегулируемые, сверх нужд регенерации) отборы, при условии использования конденсатора для подогрева сетевой или сырой воды, восполняющей потери в теплосети или в пароводяном цикле электростанции, т/ч.

Установленная тепловая мощность нерегулируемых отборов конденсационных турбоагрегатов определяется по номинальной теплопроизводительности подключенных к ним теплофикационных установок или по максимальному (но не большему разрешенного заводом-изготовителем) значению отпуска пара внешним потребителям.

4. Число часов использования средней за отчетный месяц установленной электрической мощности (τиэ) определяется по формуле

τиэ = Э/Nсру,                                                                (7)

где Э - выработка электроэнергии за отчетный месяц, тыс. кВт · ч (см. п. 44).

5. Число часов использования средней за отчетный месяц установленной тепловой мощности турбоагрегатов τит рассчитывается по формулам:

для групп и подгрупп оборудования с кодами 5, 10, 12, 21, 54, 57, 58 и 59

τит(i) = Qт(i)/Qсру(i);                                                          (8)

для групп и подгрупп оборудования с кодами 1, 2, 3, 4, 6, 7, 8, 11, 16 и 17

τит(j) = Qотрот(j)/Qсру(j);                                                         (9)

для электростанции в целом

                                                           (10)

где Qт - общий отпуск тепла из отборов турбин внешним потребителям и на собственные производственные нужды, Гкал (ГДж), определяемый в соответствии с п. 49;

Qотрот - отпуск тепла внешним потребителям отработавшим паром турбин, Гкал (ГДж), определяемый в соответствии с п. 8.

6. Суммарное количество тепла, отпущенного внешним потребителям Qот, определяется в соответствии с «Правилами учета тепловой энергии и теплоносителя» (М.: Изд-во МЭИ, 1995).

Отпуск тепла внешним потребителям включает все его количество, отпущенное с паром различных параметров, сетевой и химически очищенной (обессоленной) водой, конденсатом и дистиллятом, за вычетом тепла, возвращенного в цикл с отработавшим паром, конденсатом, сетевой водой, а также исходной водой, восполняющей невозврат конденсата и потери сетевой воды.

К отпуску тепла внешним потребителям относится также отпуск его на хозяйственные нужды электростанции (отопление, вентиляция зданий, сооружений, находящихся на территории электростанции или на непосредственно примыкающей к ней территории, расход на которые не включается в собственные нужды или технологические потери тепла, связанные с его отпуском). Перечень составляющих расхода тепла на собственные нужды электростанции и технологических потерь тепла, связанных с его отпуском, приведен в приложении 5.

Качество возвращаемого потребителями пара и конденсата должно соответствовать требованиям договора, заключенного между потребителем и энергоснабжающей организацией. Возвращаемый пар или конденсат, не отвечающий по качеству договорным условиям, при отсутствии технической возможности использования его на энергоснабжающей организации, относится к невозврату.

При определении отпуска тепла внешним потребителям количество возвращаемого конденсата и его энтальпия должны определяться по показаниям средств измерения, установленных на границе раздела тепловых сетей энергоснабжающей организации и потребителя. Если средства измерения установлены не на границе раздела, то отпуск тепла определяется с учетом его потерь на участке сети от границы раздела до места установки средств измерения.

7. Отпуск тепла с горячей водой Qгвот связан с дополнительным расходом топлива, обусловленным затратами электроэнергии на перекачку сетевой воды, конденсата подогревателей и другие технологические нужды теплофикационной установки.

Количество тепла, отпущенного с горячей водой, определяется в соответствии с «Правилами учета тепловой энергии и теплоносителя» (М.: Изд-во МЭИ, 1995).

6, 7. (Измененная редакция, Изм. № 1).

8. Под отпуском тепла отработавшим паром Qототр понимается суммарный отпуск за счет пара, полностью или частично отработавшего в турбине: пара производственного и теплофикационного отборов, противодавления, нерегулируемых отборов и пара, поступившего в конденсатор. Отпуск тепла отработавшим паром турбин определяет выработку электроэнергии по теплофикационному циклу.

При определении значения отпуска тепла отработавшим паром необходимо учитывать следующее:

при отпуске внешним потребителям свежего или редуцированного пара от котлов отпуск тепла частично обеспечивается отборами турбин (нагрев возвращаемого конденсата и добавка воды, восполняющего его невозврат, в системе регенерации турбоагрегата);

если отпуск тепла от электростанции (подгруппы, группы оборудования) осуществляется только в виде горячей воды, подогреваемой только паром, частично или полностью отработавшим в турбине, в этом случае суммарный отпуск тепла внешним потребителям Qот (п. 6) равен отпуску тепла с горячей водой Qгвот (п. 7) и равен отпуску тепла отработавшим паром Qототр (п. 8);

отпуск тепла внешним потребителям частично может быть обеспечен утилизированным теплом продувочной воды котлов за счет нагрева сетевой воды в насосах.

Количество тепла, Гкал (ГДж), полученное водой за счет нагрева ее в сетевых и перекачивающих насосах, можно оценить по формуле

Qгвнас = qэквЭсетηэмн10-2,                                                       (11)

где qэкв - физический эквивалент 1 МВт · ч, равный 0,86 Гкал/(МВт · ч) [3,6 ГДж/(МВт · ч)];

Эсет - расход электроэнергии на сетевые (перекачивающие) насосы, тыс. кВт · ч;

ηэмн - электромеханический КПД насосов, %.

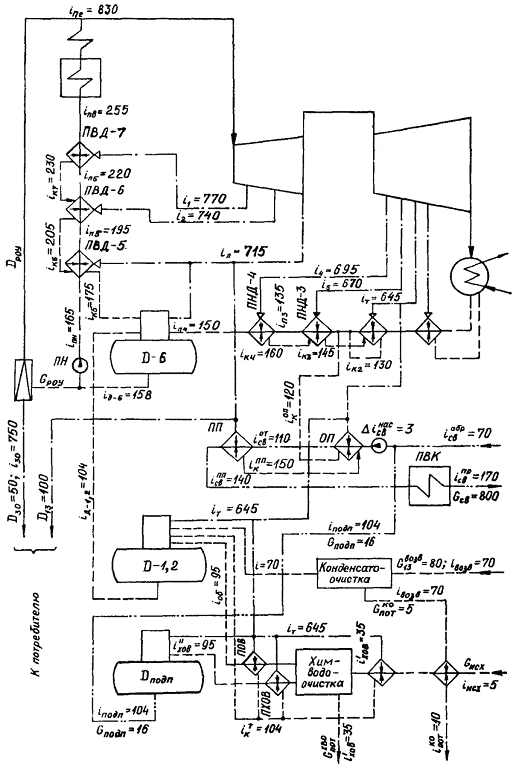

Пример определения отпуска тепла отработавшим паром приведен в приложении 4.

9. Отпуск тепла пиковыми водогрейными котлами электростанции, относимый к данному энергоблоку, подгруппе, группе оборудования определяется по формуле

                                       (12)

где Qотпвк-97 - отпуск тепла внешним потребителям пиковыми водогрейными котлами, указываемый в графе 9 по строке с кодом 97, Гкал (ГДж);

Qотпвк-97 = Qпвк-20 - Qотпот(пвк) = Qпвк-20(1 - αпотпвк10-2)                       (13)

(здесь Qпвк-20 - выработка тепла брутто пиковыми водогрейными котлами, указываемая в графе 89 по строке с кодом 20, Гкал (ГДж);

Qотпот(пвк) - потери, связанные с отпуском тепла пиковыми водогрейными котлами, Гкал (ГДж);

αпотпвк - относительные потери, связанные с отпуском тепла пиковыми водогрейными котлами, %.

                                                            (14)

Gсв - расход сетевой воды через теплофикационную установку группы, подгруппы оборудования, энергоблока, тыс. т;

iсвпр, iсвтфу - энтальпия сетевой воды соответственно в подающем трубопроводе и за теплофикационной установкой группы, подгруппы оборудования, энергоблока, ккал/кг (кДж/кг).

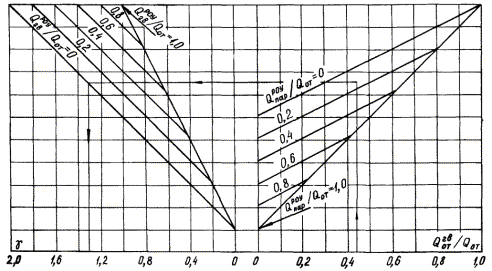

6 - 9. В отпуск тепла с горячей водой входит отпуск тепла от ПВК, а также частично или полностью может входить отпуск тепла отработавшим паром. В отпуск тепла отработавшим паром частично или почти полностью (кроме отпуска тепла за счет нагрева воды в сетевых насосах и за счет утилизации тепла продувочной воды котлов) может входить отпуск тепла с горячей водой. Поэтому отношение

                                                          (15)

может изменяться от 0,05 (при отпуске тепла только от энергетических котлов свежим или редуцированным паром с полным возвратом конденсата) до 1,98 (при отпуске тепла только с горячей водой и использовании для ее подогрева пара из отборов турбоагрегатов и пиковых водогрейных котлов).

Контроль правильности заполнения граф 7 - 9 макета 15506-1 можно осуществлять с помощью номограммы, изображенной на рис. П4.2 приложения 4.

10. Количество электроэнергии, отпущенной с шин электростанции, Эот определяется как разность между количеством выработанной электроэнергии (п. 44) и расходом ее на собственные нужды электростанции (п. 30 и приложение 6).

(Измененная редакция, Изм. № 1).

11, 12. Расход тепла на собственные нужды турбоагрегатов Qтсн включает в себя составляющие, перечисленные в п. 1.1 приложения 5, и определяется на основании показаний приборов, балансовых расчетов или нормативов по отдельным видам расходов тепла на собственные нужды.

В расход тепла на собственные нужды котлов Qксн включаются составляющие, перечисленные в п. 1.2 приложения 5.

В расход тепла на собственные нужды турбоагрегатов и котлов не включаются затраты тепла при их капитальных и средних ремонтах.

Если все оборудование подгруппы (группы) оборудования в течение всего месяца находилось в консервации или холодном резерве, то расходы тепла на поддержание его в этом состоянии включаются в расход тепла на собственные нужды других подгрупп оборудования (пропорционально соответственно расходам тепла на производство электроэнергии и выработке тепла энергетическими котлами).

(Измененная редакция, Изм. № 1).

13. Номинальное значение расхода тепла на собственные нужды котлов Qксн(н) определяется по их энергетическим характеристикам при фактических нагрузках и значениях внешних факторов с корректировкой на плановые пуски котлов (см. приложение 7), их консервацию, поддержание в горячем резерве (при открытой компановке) при отрицательных значениях температуры наружного воздуха.

14. В расход электроэнергии на насосы теплофикационной установки включаются составляющие, перечисленные в разд. 3 приложения 6.

15, 19. На основе результатов сведения пароводяного и теплового балансов электростанции определяются группы, подгруппы оборудования, энергоблоки, которые в конечном результате отдают (Qотдпер) или принимают (Qпрпер) переток тепла. Конечное значение перетока определяется как результирующая всех принимаемых и отдаваемых перетоков. Для каждой отдельной группы, подгруппы оборудования, каждого энергоблока за данный период может иметь место только одна из величин: Qотдпер или Qпрпер.

В первую очередь распределение общего расхода топлива между отпускаемыми электроэнергией Вэ и теплом Втэ производится для групп, подгрупп оборудования и энергоблоков, отдающих переток тепла

                                                             (16)

где В - количество топлива в условном исчислении, сожженного энергетическими котлами (п. 92), т;

Э, Эот - выработка и отпуск электроэнергии, тыс. кВт · ч;

Ээсн - расход электроэнергии на собственные нужды, связанный с производством электроэнергии (п. 31), тыс. кВт · ч;

Kэ - коэффициент отнесения затрат топлива энергетическими котлами на производство электроэнергии:

            (17)

(Измененная редакция, Изм. № 1).

здесь Qэ - расход тепла на производство электроэнергии (п. 87) Гкал (ГДж);

Qтсн - расход тепла на собственные нужды турбоагрегатов, Гкал (ГДж);

Qот - суммарный отпуск тепла внешним потребителям, Гкал (ГДж);

αпвк, αнас - доли отпуска тепла, обеспечиваемые соответственно ПВК и за счет нагрева сетевой воды в насосах, теплофикационной установки, %:

                                                            (18)

                                                         (19)

αэкпот - относительная величина потерь, %, связанных с отпуском тепла от энергетических котлов (см. приложение 5);

αпотэк = 102Qотпот(эк)/(Qот - Qотпвк - Qнасгв + Qперотд),                     (20)

(Измененная редакция, Изм. № 1).

Qпвкот - отпуск тепла ПВК, отнесенный к данной группе, подгруппе оборудования, данному энергоблоку (п. 9), Гкал (ГДж);

Qгвнас - см. формулу (11);

Qотпот(эк) - технологические потери, связанные с отпуском тепла от энергетических котлов (см. приложение 5, п. 2), Гкал (ГДж);

Qотдпер - количество тепла, отданное в виде перетока, Гкал (ГДж);

ΔQэ(отр) - увеличение расхода тепла на производство электроэнергии при условном отсутствии отпуска тепла внешним потребителям из отборов и от конденсаторов турбоагрегатов, тыс. Гкал (тыс. ГДж):

ΔQэ(отр) = [ΣQотбi(1 - ξi) + Qув(1 - ξув) + (Qконд - Qув)]10-3Qототр/Qт,           (21)

здесь

Qт и Qотбi - количество тепла, отпущенного внешним потребителям и на собственные нужды, Гкал (ГДж), от турбоагрегатов всего и из отборов (см. пояснения к пп. 49 - 51);

Qконд, Qув - то же от конденсаторов всего, в том числе при работе с ухудшенным вакуумом (см. пояснения к п. 52);

Qототр - см. пояснения к п. 8;

ξi и ξув - коэффициент ценности тепла, отпускаемого из каждого отбора и от конденсатора при работе с ухудшенным вакуумом:

                              (22)

здесь iо и iотбi - энтальпия пара перед турбоагрегатом и в каждом из отборов, ккал/кг (кДж/кг);

Δiпп - повышение энтальпии пара в промежуточном пароперегревателе (разность энтальпий пара перед ЦСД и за ЦВД турбоагрегата), ккал/кг (кДж/кг).

В числителе первой дроби формулы (22) член Δiпп применяется только для отборов, расположенных до промежуточного пароперегревателя, а в числителе второй дроби только для отборов, расположенных за промежуточным пароперегревателем;

i2к - энтальпия пара в конденсаторе при фактической электрической мощности турбоагрегата, но при условии работы его в конденсационном режиме, ккал/кг (кДж/кг).

Для турбоагрегатов с противодавлением и ухудшенным вакуумом значение i2к условно принимается таким же, как и для конденсационных турбоагрегатов соответствующих параметров свежего пара;

K - коэффициент, зависящий от давления пара перед турбоагрегатом; его значение принимается следующим:

                 Давление пара перед турбоагрегатом, кгс/см2:                K

                                                    до 35                                                 0,25

                                                      90                                                    0,30

                                                     130                                                   0,40

                                                     240                                                   0,42

Значение ξув также определяется по формуле (22) с подстановкой в нее вместо iотбi энтальпии пара в конденсаторе iув при работе турбоагрегата с ухудшенным вакуумом.

Втэ = В - Вэ - Вотдпер + Впвк.                                                 (23)

(Измененная редакция, Изм. № 1).

Расход условного топлива, эквивалентный отданному перетоку тепла, т:

                                      (24)

(Измененная редакция, Изм. № 1).

где Впвк - расход условного топлива ПВК, отнесенный к данной группе, подгруппе оборудования, данному энергоблоку (п. 23), т.

Для групп, подгрупп оборудования и энергоблоков, принимающих переток тепла, расходы условного топлива, относимые на отпуск электроэнергии и тепла (т), определяются по формулам:

                                             (25)

(Измененная редакция, Изм. № 1).

Втэ = В + Впрпер + Впвк - Вэ,                                                  (26)

где Впрпер - расход условного топлива, эквивалентный принятому перетоку тепла, т:

                                                                 (27)

[здесь  - средний по электростанции удельный расход условного топлива на тепло, отдаваемое в виде перетоков, т/Гкал (т/ГДж)].

16, 21. Фактические значения удельных расходов условного топлива на отпуск электроэнергии вэ (г/кВт · ч) и тепла [кг/Гкал (кг/ГДж)] определяются по формулам

                                                             (28)

                                                             (29)

17, 18, 21, 22. Номинальные и нормативные значения удельных расходов топлива на отпуск электроэнергии внэ, вэнр (г/кВт · ч) и тепла внтэ, внртэ [(кг/Гкал (кг/ГДж)] определяются на основе энергетических характеристик оборудования в соответствии с утвержденным для каждой электростанции макетом (алгоритмом расчета этих показателей), пример которого приведен в приложении 10.

Для текущего нормирования удельных расходов топлива АО-энерго до начала очередного года может установить для входящих в него электростанций дифференцированные по кварталам (месяцам) значения коэффициента резерва тепловой экономичности оборудования Kpj и степени его использования μij.

Значение Kpj определяется по формуле

Kpj = Kp ± ΔKpj,                                                         (30)

где ΔKpj - отклонение значения коэффициента резерва тепловой экономичности оборудования за каждый из кварталов (месяцев) от его среднегодового значения Kp (утвержденного в составе нормативных материалов); характер изменения ΔKpj принимается в соответствии с характером изменения отклонения фактических показателей работы оборудования от их номинальных значений за отдельные кварталы (месяцы) предшествующего года.

Значение μij для каждого из кварталов (месяцев) устанавливается исходя из сроков выполнения мероприятий по реализации резерва тепловой экономичности оборудования, приведенных в нормативно-технической документации (НТД) по топливоиспользованию.

Дифференцированные по кварталам (месяцам) значения коэффициентов резерва тепловой экономичности Kpj, а также степени их использования μij устанавливаются с таким расчетом, чтобы выполнялись следующие условия:

                                                           (31)

                                                            (31)

где Kp и μi - среднегодовые значения коэффициента резерва тепловой экономичности оборудования и степени его использования, утвержденные при пересмотре НТД по топливоиспользованию;

Пj - прогноз значения определяющего показателя (выработка тепла для энергетических и пиковых водогрейных котлов, отпуск электроэнергии) за отдельные кварталы (месяцы) года.

23, 24. Относимые к каждой i-ой группе оборудования общий расход топлива пиковыми водогрейными котлами Bпвкi и расход ими газа Bгпвкi в условном исчислении (т) рассчитываются по формулам

                                                        (33)

                                                        (34)

где Bпвк-97 и Вгпвк-97 - общий расход топлива пиковыми и водогрейными котлами и расход ими газа в условном исчислении (т), указываемые по строке с кодом 97.

25 - 27. Указываются значения ΔQэ(отр) [см. п. 15, 19, формулы (21) и (22)], эквивалентные отпуску тепла из производственного отбора и противодавления [при давлении пара более 3 кгс/см2 (0,3 МПа)] ΔQпоэ(отр), из теплофикационного отбора и противодавления [при давлении пара 3 кгс/см2 (0,3 МПа) и менее] ΔQтоэ(отр), а также общему отпуску тепла от конденсатора (при работе как с ухудшенным, так и нормальным вакуумом) ΔQкондэ(отр), тыс. Гкал:

                     (35)

При затруднениях в получении достоверных фактических значений энтальпий пара для расчета коэффициентов ценности тепла допускается определять значения ΔQэ(отр) [тыс. Гкал (тыс. ГДж)] на основе графических зависимостей энергетических характеристик турбоагрегатов:

для турбоагрегатов типа ПТ, работающих в режимах П или Т,

ΔQэ(отр) = (qто - qт)NтτтрабKот10-6,                                     (35.1)

где qт - номинальное значение удельного расхода тепла на турбоагрегат, ккал/(кВт · ч) [кДж/(кВт · ч)], при фактических значениях электрической мощности Nт (МВт), отпуска тепла из регулируемого отбора  или  [Гкал/ч (ГДж/ч)] и давления пара в отборе pп или pт (кгс/см2);

qто - то же, но при отсутствии отпуска тепла из регулируемого отбора (регулятор давления пара в отборе включен);

Kот - отношение по подгруппе оборудования отпуска тепла внешним потребителям отработавшим паром Qототр к общему отпуску тепла из отборов турбоагрегатов Qт;

для турбоагрегатов типа ПТ, работающих с отпуском тепла из обоих регулируемых отборов,

ΔQпоэ(отр) = (qп=0т - qт)NтτтрабKот10-6;                               (35.2)

ΔQтоэ(отр) = (qот - qп=0т)NтτтрабKот10-6,                             (35.3)

где qт - номинальное значение удельного расхода тепла на турбоагрегат при фактических значениях Nт, , , pп и pт, ккал/(кВт · ч) [кДж/(кВт · ч)];

qтп=0 - то же, но при отсутствии отпуска тепла из производственного отбора;

qто - то же, но при отсутствии отпуска тепла из обоих отборов (регуляторы давления пара в отборах включены);

для турбоагрегатов типа ПР:

ΔQэ(отр) = (qкнт - qт)NтτтрабKот10-6                                     (35.4)

ΔQпоэ(отр) = (qкнт - qт)WпотфQпоKот10-6                                    (35.5)

ΔQрэ(отр) = ΔQэ(отр) - ΔQпоэ(отр),                                        (35.6)

где qт - номинальное значение удельного расхода тепла на турбоагрегат, ккал/(кВт · ч) [кДж/(кВт · ч)], при фактическом значении электрической мощности Nт (МВт);

qткн - номинальное значение удельного расхода тепла на турбоагрегат типа ПТ аналогичных параметров свежего пара, давлений пара в регулируемых отборах, расходов свежего пара и на входе в ЧСД при фактической электрической мощности турбины ПР, отсутствии отпуска тепла из регулируемых отборов (регуляторы давления пара в отборах включены);

Wтфпо - удельная теплофикационная выработка электроэнергии паром производственного отбора [кВт · ч/Гкал (кВт · ч/ГДж)] турбоагрегата типа P при фактическом давлении пара в отборе;

для турбоагрегатов типа P - аналогично турбоагрегатам типа ПР;

для турбоагрегатов с конденсацией пара всех типов при работе в режиме с ухудшенным вакуумом

                         (35.7)

где ΔNp2 - абсолютное значение изменения мощности турбоагрегата (МВт) при переходе от режима работы с нормальным вакуумом к режиму с ухудшенным вакуумом; определяется по сетке поправок на изменение давления отработавшего пара при фактическом значении расхода пара в конденсатор;

Nтф - мощность турбоагрегата, развиваемая по теплофикационному циклу, МВт;

для турбоагрегатов всех типов, кроме турбоагрегатов с противодавлением, при отпуске тепла внешним потребителям из нерегулируемых отборов:

                                     (35.8)

                                       (35.9)

                                  (35.10)

где α - поправка к  на отпуск тепла из нерегулируемого отбора в количестве M Гкал/ч (ГДж/ч), %;

 - то же, Гкал/ч (ГДж/ч);

Δqт - то же, ккал/(кВт · ч) [кДж/(кВт · ч)].

На основе найденных значений изменения расхода тепла на производство электроэнергии ΔQэ(отр)i при изменении отпуска тепла из отбора турбоагрегата от фактического значения ΔQотбi до нуля при необходимости определяется коэффициент ценности тепла пара данного отбора

                                               (35.11)

(Измененная редакция, Изм. № 1).

28. Указывается коэффициент увеличения расхода топлива энергетическими котлами на отпуск электроэнергии при условном отсутствии отпуска тепла внешним потребителям из отборов и от конденсаторов турбоагрегатов Kэотр(к). Для первичного объекта и первичного интервала времени значение этого коэффициента определяется по формуле

           (36)

Для отчетного периода (месяц) и совокупности первичных объектов рассчитывается средневзвешенное значение коэффициента

                                                    (37)

В качестве первичного объекта может быть принята подгруппа оборудования или энергоблок, а в качестве первичного интервала времени - месяц, сутки или смена.

29. Указывается коэффициент увеличения расхода топлива энергетическими котлами на отпуск тепла при условном отсутствии отпуска тепла внешним потребителям из отборов и от конденсаторов турбоагрегатов Kтэотр(к). Для первичного объекта и первичного интервала времени значение этого коэффициента определяется по формуле (36).

Для отчетного периода (месяц) и совокупности первичных объектов рассчитывается средневзвешенное значение коэффициента

                        (37.1)

Если в качестве первичного объекта принята подгруппа оборудования, а в качестве первичного интервала времени месяц, то в макете 15506-1 по каждой из подгрупп оборудования значения коэффициентов Kэотр(к) и Kтэотр(к) должны быть равны между собой.

28, 29. (Новая редакция, Изм. № 1).

30. Суммарный расход электроэнергии на собственные нужды электростанции определяется по показаниям счетчиков трансформаторов собственных нужд. Если счетчики установлены на стороне низшего напряжения трансформаторов, то к их показаниям добавляются потери электроэнергии в трансформаторах, определенные расчетным путем.

Составляющие расхода электроэнергии на собственные нужды приведены в приложении 6.

Если все оборудование подгруппы (группы) оборудования в течение всего месяца находилось в консервации или холодном резерве, то расходы электроэнергии на поддержание его в этом состоянии включаются в расход электроэнергии на собственные нужды других подгрупп оборудования (пропорционально выработке электроэнергии).

В расход электроэнергии на собственные нужды электростанции не включаются:

расходы электроэнергии, получаемой электростанцией из сетей АО-энерго или РАО «ЕЭС России» за периоды работы электростанции в режиме котельной (без выработки электроэнергии), а также нахождения ее в консервации или холодном резерве (отсутствуют выработка электроэнергии и отпуск тепла);

потери электроэнергии в повышающих трансформаторах;

расход электроэнергии, связанный с работой генератора в режиме синхронного компенсатора;

расход электроэнергии на тиристорное и резервное возбуждение генераторов;

расход электроэнергии на механизмы базисного склада топлива, если на территории электростанции имеется дополнительный расходный склад;

расход электроэнергии на электродвигатели насосов подогревателей сетевой воды и перекачивающих насосов, установленных в теплосети вне территории электростанции;

расход электроэнергии на средний и капитальный ремонт оборудования, на механизмы центральных ремонтных мастерских электростанции;

расход электроэнергии на монтаж и предварительные испытания вновь установленного оборудования до вступления его в пусковой период;

затраты электроэнергии на механизмы районной котельной, входящей в состав электростанции;

расход электроэнергии на водоснабжение и освещение рабочих поселков, столовых и других непроизводственных и служебных помещений.

На электростанциях, являющихся филиалами АО-энерго, потери электроэнергии в повышающих (главных) трансформаторах и расход электроэнергии, связанный с работой генератора в режиме синхронного компенсатора, относятся к расходу электроэнергии на ее транспорт по электрическим сетям АО-энерго. На электростанциях федерального уровня потери электроэнергии в повышающих трансформаторах относятся к потерям электроэнергии в станционной электросети, а расход электроэнергии, связанный с работой генератора в режиме синхронного компенсатора, - к расходу электроэнергии на ее транспорт по электрическим сетям РАО «ЕЭС России».

Расход электроэнергии на собственные нужды районной котельной, входящей в состав электростанции или находящейся на самостоятельном балансе, и расходы электроэнергии, получаемой электростанцией из сетей АО-энерго или РАО «ЕЭС России» за периоды работы электростанции в режиме котельной (без выработки электроэнергии), а также нахождения ее в консервации или холодном резерве (отсутствуют выработка электроэнергии и отпуск тепла), относятся к расходам электроэнергии на производственные нужды АО-энерго или электростанции федерального уровня.

Суммарный расход электроэнергии на собственные нужды (тыс. кВт · ч) должен отвечать соотношению

Эсн = Эксн + Этсн + Этепл + Эпар,                                           (38)

где Эксн - расход электроэнергии на собственные нужды энергетических котлов (п. 39, приложение 6), тыс. кВт · ч;

Этсн - расход электроэнергии на собственные нужды турбоагрегатов (п. 35, приложение 6), тыс. кВт · ч;

Этепл - расход электроэнергии на насосы теплофикационной установки (приложение 6), тыс. кВт · ч;

Эпар - дополнительный расход электроэнергии на собственные нужды, связанный с отпуском тепла в виде пара (приложение 6), тыс. кВт · ч.

(Измененная редакция, Изм. № 1).

31, 33. При отсутствии перетоков тепла между группами оборудования расходы электроэнергии на собственные нужды, тыс. кВт · ч, относимые на производство электроэнергии Ээсн и отпуск тепла Этэсн определяются по формулам:

Ээсн = ЭкснKэ + Этсн;                                                       (39)

Этэсн = Эсн - Ээсн = Эксн(1 - Kэ) + Этепл + Эпар.                            (40)

При наличии перетоков тепла между группами оборудования (энергоблоками) расход электроэнергии на собственные нужды разделяется на расходы, относимые на производство электроэнергии и отпуск тепла, следующим образом:

определяются расходы электроэнергии, тыс. кВт · ч, на собственные нужды, связанные с выработкой тепла, отдаваемого в виде перетока каждой группой оборудования

                                          (41)

(Измененная редакция, Изм. № 1).

рассчитываются расходы электроэнергии, тыс. кВт · ч, на собственные нужды, дополнительно относимые на производство электроэнергии и отпуск тепла каждой группой оборудования, принимающей перетоки тепла

                                                     (42)

где  - средние по электростанции удельные затраты электроэнергии на отпуск тепла, отдаваемого в виде перетоков, тыс. кВт · ч/Гкал (тыс. кВт · ч/ГДж);

определяются расходы электроэнергии, тыс. кВт · ч, относимые на производство электроэнергии Ээсн по формуле (39) и отпуск тепла Этэсн для каждой группы оборудования, отдающей переток:

                      (43)

(Измененная редакция, Изм. № 1).

определяются значения Ээсн и Этэсн, тыс. кВт · ч, для каждой группы оборудования, принимающей переток:

Ээсн = Этсн + Kэ(Эксн + Эснпр(пер));                                         (44)

Этэсн = (1 - Kэ)(Эксн + Эснпр(пер)) + Этепл + Эпар.                            (45)

Таким образом, для каждой группы оборудования, отдающей переток, должно соблюдаться соотношение

Эксн + Этсн + Эпар + Этепл = Ээсн + Этэсн + Эснотд(пер),                    (46)

а для каждой группы, принимающей переток,

Эксн + Этсн + Эпар + Этепл = Ээсн + Этэсн - Эснпр(пер).                           (47)

При указанном распределении расходов электроэнергии на собственные нужды уравнение их баланса соблюдается только по ТЭС в целом:

ΣЭсн = ΣЭэсн + ΣЭтэсн.                                                      (48)

32, 34. Номинальные значения расходов электроэнергии на собственные нужды, относимых на производство электроэнергии Ээсн(н) и отпуск тепла Этэсн(н) определяются по формулам, аналогичным приведенным в п. 31, 33, исходя из номинальных значений расходов электроэнергии на собственные нужды турбоагрегатов Этсн(н) (п. 36), котлов Эксн(н) (п. 40) и на насосы теплофикационной установки Энтепл, определенных на основе энергетических характеристик.

35, 39. Суммарные фактические расходы электроэнергии на собственные нужды турбоагрегатов Этсн и Эксн котлов определяются на основе показаний электросчетчиков отдельных механизмов собственных нужд. Измеренные общестанционные расходы распределяются между подгруппами оборудования и суммируются с показателями электросчетчиков отдельных механизмов собственных нужд соответствующей подгруппы.

Составляющие расхода электроэнергии на собственные нужды ТЭС приведены в приложении 6.

36, 40. Номинальные значения расходов электроэнергии на собственные нужды турбоагрегатов Этсн(н) и котлов Эксн(н) определяются на основе энергетических характеристик и увеличиваются на значения затрат электроэнергии при плановых пусках оборудования (приложение 7).

37, 38, 41, 42. Тактические значения расходов электроэнергии на циркуляционные Эцн и питательные электронасосы Эпн определяются на основе показаний электросчетчиков, а номинальные Эцн(н) и Эпн(н) - на основе энергетических характеристик.

По энергоблокам, имеющим турбоприводы питательных насосов, в графах 41 и 42 указываются расходы электроэнергии на бустерные и пускорезервные насосы.

43. КПД брутто котлов, %, по прямому балансу определяется по формуле

                                                     (49)

где Qкбр - выработка тепла брутто котлами (п. 89), Гкал (ГДж);

B - количество топлива в условном исчислении, сожженного котлами (п. 92), т;

Qут - теплота сгорания условного топлива, равная 7 Гкал/т (29,31 ГДж/т);

Qвн - количество тепла, Гкал (ГДж), дополнительно (сверх химического тепла топлива) внесенного в топку и включающее в себя: тепло, полученное воздухом при его предварительном подогреве в калориферах Qкф; физическое тепло предварительно подогретого топлива (мазута) Qтл; тепло парового дутья («форсуночного» пара) Qф; тепло пара, транспортирующего угольную пыль в топку Qкп или поданного в топку при обдувке поверхностей нагрева Qобд.п; тепло на испарение воды, поданной в топку для предотвращения образования оксидов азота QNOx или при водяной обдувке и расшлаковке поверхностей нагрева Qобд.в:

Qвн = Qкф + Qтл + Qф + Qкп + Qобд.п - QNOx - Qобд.в;                       (50)

Qкф = Dкф(iкф - iк.кфкф10-5                                                  (51)

при наличии измерения расхода пара на калориферы;

Qкф = 0,35Внатα'вп(t"кф - t'кф)(Qнр + 6Wp)Kпр10-6                           (52)

при отсутствии измерения расхода пара на калориферы;

Qтл = BмнатCтлtтл10-3;                                                          (53)

Qф = (Bмнатdф + Dфохл)(iф - iух)10-3;                                            (54)

Qкп = Bтвнатdкп(iкп - iух)10-3;                                                 (55)

Qобд.п = Dобд(iобд.п - iух)10-3;                                                 (56)

QNOx = BнатdNOx(iух - iNOx)10-3;                                                (57)

Qобд.в = Gобд(iух - iобд.в)10-3;                                                  (58)

Dкф - расход пара на калориферы, т;

iкф, iк.кф - энтальпия пара и конденсата калориферов, ккал/кг (кДж/кг):

Bнат, Bмнат, Bтвнат - количество топлива в натуральном исчислении, сожженное котлами: всего, мазута, твердого, т;

α'вп - избыток воздуха на входе в воздухоподогреватель; с достаточной точностью может быть принят равным коэффициенту избытка воздуха в режимном сечении αр (п. 104) для котлов с трубчатыми воздухоподогревателями и αр + Δαрвв для котлов с регенеративными вращающимися воздухоподогревателями;

Qнр - теплота сгорания рабочей массы топлива, ккал/кг (кДж/кг); при сжигании смеси топлив средняя теплота сгорания рассчитывается по формуле

                                   (59)

Gг, γг - расход газа (тыс. м3) и его плотность (кг/м3);

Wр - влажность рабочей массы топлива, %;

Kпр - коэффициент пропорциональности; K = 1, если Qрн выражается в ккал/кг, K = 4,187, если Qрн выражается в кДж/кг;

t'кф, tкф" - температура воздуха на входе в калорифер и выходе из него, °С;

tтл - температура мазута, подаваемого в топку, °С;

Cтл - теплоемкость мазута при tтл, ккал/(кг · °С) [кДж/(кг · °С)];

dф, dкп, dNOx - удельный расход пара, воды соответственно на распыл в форсунках 1 кг мазута, на транспорт пыли, полученной из 1 кг натурального топлива, и на подавление оксидов азота, образующихся при сжигании 1 кг топлива, кг;

Dфохл - количество пара, израсходованного при охлаждении неработающих мазутных форсунок, т;

Dобд, Gобд - количество пара и воды, поданных в топку при обдувке поверхностей нагрева, т; определяется по количеству обдувочных аппаратов, длительности и периодичности обдувок, часовому расходу пара или воды на один обдувочный аппарат;

iф; iкп; iобд.п; iNOx; iобд.в - энтальпия пара и воды, используемых при распылении мазута, транспорте пыли высокой концентрации, обдувке поверхностей нагрева и подавлении оксидов азота, ккал/кг (кДж/кг);

iух - энтальпия водяного пара при давлении и температуре уходящих газов, ккал/кг (кДж/кг): при практических расчетах значения обычно принимается равным 600 ккал/кг (2512 кДж/кг).

3.1.2. Показатели турбоагрегатов

44. Количество электроэнергии, выработанной турбоагрегатами электростанции за отчетный период, определяется по показаниям счетчиков генераторов. Сюда включается также выработка электроэнергии агрегатами, находящимися в стадии пуска и наладки и еще не принятыми по акту в эксплуатацию.

Никаких поправочных коэффициентов к показаниям счетчиков генераторов, помимо постоянных коэффициентов, указанных на счетчиках, вводить не допускается.

При работе генератора с тиристорным или резервным возбуждением для схем питания возбудителей от трансформаторов собственных нужд количество произведенной соответствующим генератором электроэнергии должно быть уменьшено на имевшийся за отчетный период расход электроэнергии на возбудители, так как этот расход должен входить в потери генератора. В этом случае расход электроэнергии на собственные нужды, определенный по показаниям счетчиков трансформаторов собственных нужд, должен быть уменьшен на значение расхода электроэнергии на указанные возбудители.

45. Выработка электроэнергии по теплофикационному циклу представляет собой выработку электроэнергии паром, отбираемым из регулируемых и нерегулируемых отборов (противодавления) и от конденсаторов турбоагрегатов:

для целей теплоснабжения (пар внешним потребителям, на подогреватели сырой, химически очищенной, обессоленной, сетевой воды, отпуск тепла от конденсаторов как при работе с ухудшенным, так и с нормальным вакуумом) и на хозяйственные нужды;

на собственные нужды электростанции (за исключением ПТН и ТВД);

для передачи в тепловые схемы других турбоагрегатов (перетоки тепла).

Кроме этого в количество выработки по теплофикационному циклу включается также выработка электроэнергии паром регенеративных отборов турбоагрегата (в том числе и регулируемых), используемого для подогрева возвращаемого конденсата внешних потребителей пара, конденсата сетевых подогревателей, подогревателей сырой, химически очищенной и обессоленной воды, потребителей собственных и хозяйственных нужд, а также добавка, восполняющего невозврат конденсата от внешних и внутристанционных потребителей до температуры питательной воды.

Количество электроэнергии, выработанной по теплофикационному циклу, тыс. кВт · ч, определяется по формуле

                    (60)

где K - количество отборов, из которых отпускается пар для теплоснабжения, на собственные и хозяйственные нужды и другим потребителям сверх нужд регенерации;

i0 - энтальпия свежего пара, ккал/кг (кДж/кг);

Dотбi - количество пара, отпускаемого из каждого отбора (сверх регенерации), тыс. т;

Δiпп - приращение энтальпии пара во вторичном пароперегревателе (для турбоагрегатов без промперегрева и для отборов из ЦВД до промперегревателя Δiпп принимается равным нулю), ккал/кг (кДж/кг);

iотбi - энтальпия пара каждого отбора, определяемая по фактическим значениям давления и температуры пара в отборе; при работе отбора в зоне влажного пара iотбi определяется по энергетической характеристике турбоагрегата при фактическом давлении пара, ккал/кг (кДж/кг);

l - количество потоков конденсата, возвращаемого потребителями, и добавка, восполняющего невозврат, поступающих в тепловую схему турбоагрегата;

Dрегj - расход пара из отборов и противодавления турбоагрегата на регенерацию (нагрев до температуры питательной воды) каждого потока конденсата, возвращаемого от внешних и внутренних тепловых потребителей, и добавка, восполняющего невозврат (определяется по формуле (61), тыс. т;

βj - безразмерный коэффициент, определяемый для турбин с промежуточным перегревом пара по формуле (62);

iсврегj - средневзвешенная по расходам энтальпия пара регенеративных отборов, участвующих в подогреве каждого потока конденсата, возвращаемого от потребителей, и добавка, восполняющего невозврат, ккал/кг (кДж/кг);

ηэм - электромеханический КПД турбоагрегата, %;

Э - выработка электроэнергии (п. 44), тыс. кВт · ч;

qэкв - физический эквивалент, равный 860 Ккал/(кВт · ч) [3601 кДж/(кВт · ч)];

Эiптн, Эiтвд - электроэнергия, эквивалентная внутренней мощности питательных турбонасосов и турбовоздуходувок (см. пояснения к п. 87), тыс. кВт · ч.

Расход пара на регенерацию каждого потока конденсата, возвращаемого от потребителей, и добавка, восполняющего невозврат, тыс. т, определяется по формуле

                                                  (61)

где Gкj - расход каждого потока конденсата, возвращаемого от потребителей, и добавка, восполняющего невозврат, поступающих в тепловую схему турбины, тыс. т;

iпв - энтальпия питательной воды за ПВД, ккал/кг (кДж/кг);

iкj - энтальпия каждого потока конденсата и добавка в месте ввода его в линию основного конденсата турбоагрегата, ккал/кг (кДж/кг);

Δiпн - повышение энтальпии воды в питательном насосе, ккал/кг (кДж/кг).

Безразмерный коэффициент для соответствующего потока конденсата, возвращаемого в тепловую схему турбин с промежуточным перегревом пара, определяется по формуле

                                                    (62)

где i'пв - энтальпия питательной воды за последним (по ходу питательной воды) ПВД, подключенным к ЧСД, ккал/кг (кДж/кг);

i'сврегj - средневзвешенная энтальпия пара регенеративных отборов (за исключением отборов из ЦВД), осуществляющих подогрев каждого потока конденсата, возвращаемого от потребителей, от iкj до i'пв, ккал/кг (кДж/кг).

Средневзвешенная энтальпия iсврегj для данной точки ввода в схему турбины конденсата, возвращаемого тепловыми потребителями, может быть с допустимой погрешностью принята постоянной, равной величине, определенной для расчетного номинального режима (при Nтном, Qтном, iномкj). В случае отклонения фактической энтальпии возвращаемого потребителями конденсата iкj от расчетной iномкj указанная выше средневзвешенная энтальпия [ккал/кг (кДж/кг)] корректируется с учетом изменения расхода пара на регенеративный подогреватель, в который вводится возврат, на величину

                                  (63)

где iотб,в; iк,в - энтальпия, соответственно, пара, поступающего на регенеративный подогреватель, в который вводится возврат конденсата от потребителя, и конденсата греющего пара этого подогревателя, ккал/кг (кДж/кг).

Пример расчета значений iсврег для производственного и теплофикационного отборов приведен в приложении 4.

Для тепловой схемы с предвключенной турбиной (рис. 1) выработка электроэнергии по теплофикационному циклу, тыс. кВт · ч, отнесенная к группе высокого давления, определяется по формуле

                            (64)

где  - доля тепла, поступающего в коллектор среднего (низкого) давления от предвключенной турбины;

Этф2 - выработка электроэнергии по теплофикационному циклу турбиной № 2 с учетом регенерации возвращаемого конденсата; определяется по формуле (60), МВт.

В случае, если котлы среднего давления не работали или отсутствуют, входящий в расчетную формулу коэффициент α равен 1.

46 - 48. Выработка электроэнергии по теплофикационному циклу на паре производственного отбора Эптф, на паре теплофикационного отбора Эттф и на тепле, отпущенном от конденсатора Этфконд, определяется по формуле (60) с подстановкой в нее соответствующих расходов и энтальпий пара.

Рис. 1. Принципиальная тепловая схема ТЭС с предвключенной турбиной

В выработку электроэнергии по теплофикационному циклу паром производственного отбора включается выработка паром регулируемого отбора, а также противодавления и нерегулируемых отборов с давлением свыше 3 кгс/см2 (0,3 МПа).

В выработку электроэнергии по теплофикационному циклу паром теплофикационного отбора включается выработка паром регулируемого отбора, а также противодавления и нерегулируемых отборов с давлением до 3 кгс/см2 (0,3 МПа) включительно.

В выработку электроэнергии по теплофикационному циклу на тепле, отпущенном от конденсатора, включается выработка за счет тепла, отпущенного от конденсатора (встроенного пучка) турбоагрегата как при ухудшенном, так и при нормальном вакууме.

Пример расчета выработки электроэнергии по теплофикационному циклу приведен в приложении 4.

49. Общий отпуск тепла турбоагрегатами включает в себя отпуск тепла (с учетом связанных с ним потерь) из регулируемых и нерегулируемых отборов, противодавления и конденсатора:

внешним потребителям (включая потребителей хозяйственных нужд электростанции) с паром и горячей водой;

на собственные нужды электростанции;

с перетоками в тепловые схемы турбоагрегатов.

Общий отпуск тепла турбоагрегатами Qт равен сумме отпуска тепла из производственного отбора Qпо, теплофикационного отбора Qто и от конденсатора Qконд:

Qт = Qпо + Qто + Qконд.                                                        (65)

Пример расчета отпуска тепла из отборов турбоагрегата приведен в приложении 4.

50. Отпуск тепла, Гкал (ГДж), из производственного отбора с давлением пара более 3 кгс/см определяется по формуле

Qпо = Dпотбiп -                                                       (66)

где Dпотб - суммарный расход пара производственного отбора, поступающего внешним потребителям, на пиковые подогреватели сетевой воды, на собственные и хозяйственные нужды электростанции, тыс. т;

iп - энтальпия пара в камере производственного отбора, ккал/кг (кДж/кг);

m - число потоков конденсата пара производственного отбора и добавка, восполняющего невозврат, поступающих в тепловую схему турбоагрегата;

Gпкj - расход каждого потока конденсата пара производственного отбора и добавка, восполняющего его невозврат, поступающих в тепловую схему турбоагрегата (возврат конденсата от внешних потребителей и от собственных нужд, конденсат пиковых подогревателей сетевой воды и т.п.), тыс. т;

iпкj - энтальпия каждого потока конденсата, возвращаемого от потребителей, и добавка, восполняющего невозврат, поступающих в регенеративный подогреватель (деаэратор), подключенный к производственному отбору (в общем случае указанные потоки конденсата могут предварительно подогреваться в системе регенерации турбины, при этом в качестве iпкj принимается энтальпия подогретого в системе регенерации конденсата, поступающего в подогреватель, подключенный к производственному отбору).

В отпуск тепла из производственного отбора включается также отпуск его сверх нужд регенерации из нерегулируемых отборов.

51. Отпуск тепла из теплофикационных отборов с номинальным давлением 3 кгс/см2 (0,3 МПа) и менее включает в себя:

отпуск тепла потребителям от подогревателей сетевой воды, обеспечиваемых паром этого отбора (или паром двух отборов для турбин с двухступенчатым подогревом сетевой воды);

отпуск тепла на собственные и хозяйственные нужды, а также на нагрев подпиточной воды теплосети;

расход тепла на нагрев добавка, восполняющего невозврат от потребителей пара производственного отбора и других отборов более высокого потенциала, чем теплофикационный, отпускающих тепло потребителям.

Отпуск тепла из теплофикационного отбора (суммарный двух отборов для турбин с двухступенчатым подогревом сетевой воды) определяется из расчета материального и теплового балансов соответствующих теплообменников или потребителей собственных нужд (см. приложение 4).

В отпуск тепла из теплофикационного отбора включается также отпуск его сверх нужд регенерации из нерегулируемых отборов.

52. Отпуск тепла от конденсатора Qконд, Гкал (ГДж), определяется по расходу и нагреву в конденсаторе сетевой воды, а также сырой или циркуляционной воды (направляемых на химводоочистку для восполнения невозврата конденсата от потребителей пара, внутристанционных потерь пара, конденсата и питательной воды) при работе как с ухудшенным, так и нормальным вакуумом.

53. Указывается время работы турбоагрегата τтраб в генераторном режиме с выработкой активной мощности (с момента включения генератора в сеть до его отключения).

54. Указывается время нахождения в резерве τтрез, ч, каждого турбоагрегата и группы (сумма по отдельным турбоагрегатам), включая вращающийся резерв без выработки мощности (моторный режим).

55. Указывается время работы дубль-блоков с одним корпусом котла τ1к, ч.

56. Резерв экономии топлива в условном исчислении, т, вследствие вынужденной (не связанной с диспетчерским графиком и плановым ремонтом) работы энергоблока с одним корпусом котла определяется по формуле

                                                 (67)

где Δв1к - изменение номинального удельного расхода топлива при переходе с двухкорпусного на однокорпусный режим, определяемое по графику номинальных удельных расходов топлива, г/(кВт · ч);

Эот, Э, Э1к - соответственно полный отпуск и полная выработка электроэнергии энергоблоком за отчетный период, а также выработка электроэнергии за время вынужденной работы блока с одним корпусом котла, тыс. кВт · ч.

57. Указывается число всех (плановых и неплановых) пусков турбоагрегатов nт.

58. К плановым пускам nт(н) относятся пуски турбоагрегатов или энергоблоков после плановых ремонтов и из резерва для покрытия диспетчерских графиков электрической и тепловой нагрузки. Все остальные пуски независимо от согласования останова с диспетчерской службой считаются неплановыми.

59. Для оборудования с поперечными связями здесь указывается резерв экономии топлива вследствие неплановых пусков турбоагрегатов. Он включает в себя суммарные эквивалентные затраты условного топлива, т, на все неплановые пуски турбоагрегатов за отчетный месяц:

                                                        (68)

где Вт пускi - эквивалентные затраты условного топлива на каждый неплановый пуск турбоагрегата, т. Их ориентировочные значения приведены в приложении 7 (табл. П7.4);

nтнепл - количество неплановых пусков турбоагрегатов.

Суммарные эквивалентные затраты топлива на неплановые пуски энергоблоков целиком указываются в показателях котлов, поэтому по энергоблокам в графе 59 проставляются нули.

60. Давление свежего пара перед каждым турбоагрегатом определяется за отчетный период как среднеарифметическое значение.

Для энергоблоков, работающих на скользящем давлении, давление перед турбоагрегатом указывается без учета режима скользящего давления.

Значение давления свежего пара по подгруппе и группе турбоагрегатов определяется как средневзвешенное по расходу пара на отдельные турбоагрегаты.

61. В качестве номинального значения давления свежего пара перед турбоагрегатом указывается значение, установленное заводом-изготовителем или утвержденное для данной электростанции Департамент электрических станций РАО «ЕЭС России».

(Измененная редакция, Изм. № 1).

62. Резерв экономии топлива в условном исчислении, т, вследствие отклонения фактического давления свежего пара от номинального значения определяется по формулам:

для конденсационных энергоблоков

                                                  (69)

для теплофикационных энергоблоков

                                                     (70)

где ηкн(бл) и ηтпбл - к.п.д. нетто котлов и коэффициент теплового потока, %; их фактические значения определяются по формулам, аналогичным приведенным в пп. 3.5 и 3.6 приложения 10.

для турбоагрегатов подгрупп оборудования с поперечными связями

                                                     (71)

где вэбл, вэпг - удельный расход топлива на отпуск электроэнергии энергоблоком, подгруппой оборудования с поперечными связями, г/(кВт · ч);

Эотбл, Эотпг - отпуск электроэнергии энергоблоком, подгруппой оборудования с поперечными связями, тыс. кВт · ч;

αqблт(Р0) - поправка к расходу тепла на производство электроэнергии на отклонение давления свежего пара перед турбоагрегатом от номинального значения, определяемая по энергетической характеристике турбоагрегата, %;

Δqблт(Р0); qтат(Р0) - то же к удельному расходу тепла на производство электроэнергии, ккал/(кВт · ч);

Эта, Эпг - выработка электроэнергии энергоблоком, подгруппой оборудования с поперечными связями, тыс. кВт · ч;

qтпг - удельный расход тепла на производство электроэнергии подгруппой оборудования с поперечными связями, ккал/(кВт · ч).

Для турбоагрегатов с противодавлением резерв экономии условного топлива, т, вследствие отклонения давления свежего пара от номинального значения обусловливается необходимостью замещения недовыработки электроэнергии по теплофикационному циклу конденсационной выработкой:

                                    (72)

где ΔЭтатф(Р0) - недовыработка электроэнергии противодавленческим турбоагрегатом из-за отклонения давления свежего пара от номинального значения (см. пояснения к п. 65), тыс. кВт · ч;

Δqпгкн - средний относительный прирост расхода тепла брутто на выработку электроэнергии по конденсационному циклу для замещающей подгруппы на электростанции или в энергосистеме, Гкал/(МВт · ч) [ГДж/(МВт · ч)];

Δqтф - относительный прирост по теплофикационному циклу, который может быть принят равным 0,87 Гкал/(МВт · ч) [3,64 ГДж/(МВт · ч)];

ηкбр - средний КПД брутто котлов замещающей подгруппы оборудования, %.

(Измененная редакция, Изм. № 1).

63. Давление пара в камере регулируемого производственного отбора или противодавлении турбины Рп определяется за отчетный период как средневзвешенное по тепловой нагрузке отбора (при отсутствии резких колебаний графика тепловой нагрузки давление допускается определять как среднеарифметическое).

Для конденсационных турбоагрегатов указывается давление в камере того нерегулируемого отбора (с давлением выше 3 кгс/см2), из которого осуществляется отпуск пара внешним потребителям, на собственные или хозяйственные нужды.

64. Номинальное давление пара в производственном отборе Рп(н) определяется как минимально необходимое, обеспечивающее заданное потребителем давление с учетом номинальных потерь давления в трубопроводах и режима работы турбоагрегата.

При отпуске тепла из нерегулируемого отбора номинальное значение давления в нем указывается равным фактическому.

65. Резерв экономии топлива ΔВ(Рп) вследствие отклонения фактического давления пара в регулируемом производственном отборе турбоагрегата от номинального значения определяется по формуле

                                        (73)

где впгэ, Эпгот - пп. 16, 10;

ΔЭтатф(Рп) - недовыработка электроэнергии турбоагрегатом по теплофикационному циклу вследствие повышенного по сравнению с номинальным давления в регулируемом отборе, тыс. кВт · ч;

Δqтакн; Δqтатф - относительные приросты расхода тепла брутто на выработку электроэнергии турбоагрегатом по конденсационному и теплофикационному циклам, Гкал/(МВт · ч) [ГДж/(МВт · ч)];

qпгт - см. пояснения в п. 87.

В общем случае недовыработка электроэнергии по теплофикационному циклу ΔЭтф может быть подсчитана как разность значений выработки по теплофикационному циклу, определенных по формуле (60) с подстановкой номинального и фактического значений энтальпий свежего пара и пара отборов.

(Измененная редакция, Изм. № 1).

66. Давление пара в камерах регулируемых теплофикационных отборов Рт определяется за отчетный период как средневзвешенное по тепловой нагрузке отборов.

По турбоагрегатам с двухступенчатым подогревом сетевой воды (Т-250-240; на давление свежего пара 130 кгс/см2: типа Т мощностью 50, 55, 100, 110, 120, 175, 180, 185 МВт; типа ПТ мощностью 50, 80, 135 МВт и др.) указывается давление в верхнем отборе при двухступенчатом режиме и в нижнем - при одноступенчатом режиме подогрева сетевой воды.

Для конденсационных турбоагрегатов указывается давление в камере того нерегулируемого отбора (с давлением менее 3 кгс/см2), из которого осуществляется отпуск тепла внешним потребителям, на собственные или хозяйственные нужды.

67. Номинальное давление пара в теплофикационных отборах Рт(н) определяется исходя из заданной температуры прямой сетевой воды с учетом температурных напоров сетевых подогревателей, определенных по энергетическим характеристикам, и номинальных потерь давления в паропроводах.

При отпуске тепла из нерегулируемого отбора номинальное значение давления в нем указывается равным фактическому.

В ряде случаев номинальное давление пара в теплофикационных отборах определяется исходя из условий подачи пара на деаэраторы 1,2 кгс/см2.

(Измененная редакция, Изм. № 1).

68. Резерв экономии топлива ΔВ(Рт) вследствие отклонения давления пара в регулируемом теплофикационном отборе от номинального значения определяется по формуле, аналогичной формуле (73).

69. Расход свежего пара на турбоагрегаты D0 определяется на основе результатов непосредственных измерений и сведения пароводяного баланса электростанции (подгруппы, группы оборудования).

70. Температура свежего пара перед турбиной t0 определяется за отчетный период как среднеарифметическая величина.

71. В качестве номинального значения температуры свежего пара перед турбоагрегатом t0(н) указывается значение, установленное заводом-изготовителем или утвержденное для данной электростанции Департаментом электрических станций РАО «ЕЭС России».

(Измененная редакция, Изм. № 1).

72. Резерв экономии топлива ΔВ(t0) вследствие отклонения температуры свежего пара от номинального значения рассчитывается по формулам, аналогичным (69 - 72).

73. Температура пара после промперегрева t'цсд определяется за отчетный период как среднеарифметическая величина.

74. В качестве номинального значения температуры пара после промперегрева t'(н)цсд указывается значение, установленное заводом изготовителем, определенное по энергетической характеристике или утвержденное для данной электростанции Департаментом электрических станций РАО «ЕЭС России».

(Измененная редакция, Изм. № 1).

75. Резерв экономии топлива ΔB(t'цсд) вследствие отклонения фактической температуры пара после промперегрева от номинального значения рассчитывается по формулам, аналогичным (69 - 72).

76. Давление отработавшего пара в конденсаторе Р2 [кгс/см2 (кПа)] каждого турбоагрегата измеряется с помощью датчиков абсолютного давления или определяется по показаниям вакуумметра и барометра по формуле

                                                             (74)

где Рб - показания барометра, мм рт. ст.;

Н - показания вакуумметра (подключенного к горловине конденсатора), мм рт. ст.;

Kp - коэффициент перевода, равный 735,6 мм рт. ст./(кгс/см2) (7,5 мм рт. ст./кПа).

Давление отработавшего пара по группе оборудования определяется как средневзвешенное по конденсационной выработке электроэнергии из средних значений давлений по каждому турбоагрегату.

77. Номинальное значение давления пара в конденсаторе P2(н) определяется по характеристикам конденсаторов турбоагрегатов:

при расходе охлаждающей воды, обеспечивающем максимальную мощность нетто турбоагрегатов подгруппы оборудования;

при паспортной поверхности охлаждения эксплуатационно чистого конденсатора;

при фактической температуре охлаждающей воды для прямоточных систем циркуляционного водоснабжения, а для оборотных систем - при нормативной температуре, определяемой в соответствии с «Указаниями по нормированию показателей работы гидроохладителей в энергетике» (М.: СПО Союзтехэнерго, 1982).

(Измененная редакция, Изм. № 1).

78. Резерв экономии топлива ΔВ(Р2) вследствие отклонения фактического давления пара в конденсаторе турбоагрегата от номинального значения (из-за недостаточного количества охлаждающей воды и повышенного температурного напора) рассчитывается по формуле

                                                    (75)

(Измененная редакция, Изм. № 1).

где qтпг, Эпг - см. пояснения к пп. 87, 44;

Вэпг, Эотпг, τтраб - пп. 16, 10, 53;

ΔQтаэ(Р2) - поправка на отклонение давления отработавшего пара конденсационного или теплофикационного турбоагрегата, Гкал/ч (ГДж/ч);

ΔQтаэ(Р2) = ΔQтакн = Δqтакн1ΔNP2 + (Δqтакн2 - Δqтакн1)ΔNP2;                   (76)

ΔNP2 - изменение мощности, соответствующее отклонению давления в конденсаторе от номинального, МВт;

Δqтакн1, Δqтакн2 - первый и второй относительные приросты тепла на производство мощности брутто по конденсационному циклу турбоагрегата, Гкал/(МВт · ч) [ГДж/(МВт · ч)].

При средней мощности турбоагрегата, большей той, при которой происходит излом характеристики, т.е. соответствующей второму относительному приросту, следует учитывать оба слагаемых формулы (76), а при меньшей только первое слагаемое.

Значения относительного прироста определяются по энергетическим характеристикам. Изменение мощности ΔNP2 определяется по сетке поправок на вакуум.

79, 80. Указывается средняя температура охлаждающей воды (°С) на входе в конденсатор t1 и выходе из него t2.

81. Температурный напор δt в конденсаторе турбоагрегата (°С) определяется по формуле

δt = tк - t2,                                                                (77)

где tк - температура насыщения пара при фактическом давлении в конденсаторе, °С;

t2 - температура охлаждающей воды после конденсатора, °С.

82. Номинальное значение температурного напора δt(н) в конденсаторе турбоагрегата (°С) определяется по его характеристике.

83. Резерв экономии топлива ΔВt) вследствие отклонения фактического температурного напора в конденсаторе турбоагрегата от номинального значения определяется согласно рекомендациям п. 78 и учитывает изменение давления в конденсаторе P2 = f(Δt"2), обусловленное повышением температуры насыщения в нем на значение Δt"2 = δt - δt(н).

84. Указывается средневзвешенное значение температур питательной воды за ПВД (после обвода) и в линии холодного питания, tпв (°С).

85. Номинальное значение температуры питательной воды (за ПВД) tпв(н) определяется по энергетическим характеристикам турбоагрегатов.

86. Резерв экономии топлива ΔВ(tпв) вследствие отклонения фактической температуры питательной воды от номинального значения определяется по формулам, аналогичным (69 - 72). В формулы подставляются определяемые по энергетическим характеристикам турбоагрегатов поправки на недогрев питательной воды в ПВД - αqт(tпв) и Δqт(tпв), а также недовыработка электроэнергии турбоагрегатом с противодавлением из-за недогрева питательной воды - ΔЭтф(tпв).

Резерв экономии топлива, обусловленный работой турбоагрегата с отключенными ПВД, также рассчитывается по формулам (69 - 72) с подстановкой в них поправок на отключение группы ПВД. Для теплофикационных турбоагрегатов расчет ведется по формуле (73), в которую подставляется значение ΔЭтф(tпв) равное

                                            (78)

где i0 - энтальпия свежего пара, ккал/кг (кДж/кг);

iпвдj - энтальпия пара отбора, подаваемого на каждый из ПВД, ккал/кг (кДж/кг);

Dпвдj - расчетный расход пара на каждый из ПВД за период их простоя (расход, который имел бы место при их работе), т;

qэкв - см. пояснения к формуле (11).

87. Удельный расход тепла брутто на производство турбоагрегатом электроэнергии qт (ккал/(кВт · ч) [кДж/кВт · ч]) определяется по формуле

                                                   (79)

где Qэо - сумма расходов тепла на выработку электроэнергии Qэ и на турбоприводы питательных насосов Qптн и воздуходувок Qтвд, работающих на паре отборов турбоагрегатов, Гкал (ГДж).

Qоэ = Dоiо + Dпп(i'цсд - i"цвд) + Gвпр(i'цсд - iвпр) - Gпвiпв - Qт + Qпр,             (80)

здесь Dо - расход свежего пара, поступающего на турбоагрегат, тыс. т;

iо - энтальпия свежего пара перед турбиной, ккал/кг (кДж/кг);

Dпп - расход пара, поступающего во вторичный (промежуточный) перегреватель, тыс. т;

i'цсд, i"цвд - энтальпия пара соответственно на входе в ЦСД (после промперегрева) и на выходе из ЦВД (до промперегрева), ккал/кг (кДж/кг);

Gвпр - расход питательной воды на впрыск во вторичный пароперегреватель, тыс. т;

iвпр - энтальпия питательной воды, поступающей на впрыск, ккал/кг (кДж/кг);

Gпв - расход питательной воды, тыс. т;

iпв - энтальпия питательной воды, ккал/кг (кДж/кг);

Qт - см. п. 49;

Qпр - количество тепла, поступившее в тепловую схему турбины с другими потоками: выпаром расширителей непрерывной продувки, концентратом продувочной воды котлов, охлаждения установок дробеочистки, леток, горелок, котлов, при растопках котлов с перетоками и др., Гкал (ГДж);

Э - выработка электроэнергии турбоагрегатом, тыс. кВт · ч;

Эiптн, Эiтвд - электроэнергия, эквивалентная внутренней мощности турбоприводов, соответственно питательных насосов и воздуходувок для энергоблоков, оснащенных ПТН и ТВД, тыс. кВт · ч.

При отсутствии на паропроводах холодного промперегрева измерительного сужающего устройства значение Dпп может быть определено по данным типовых энергетических характеристик [Dпп = f(D0)] или по экспериментальным зависимостям [Dпп = f(Pцсдрег)] от фактического давления в регулирующей ступени ЦСД. В зависимости от конкретной тепловой схемы необходимо учесть наличие отпуска пара из тракта вторичного перегрева на собственные нужды или внешним потребителям.

Значения Эiптн и Эiтвд при наличии измерения расхода пара на ПТН и ТВД определяются для противодавленческого и конденсационного турбоприводов соответственно по формулам (тыс. кВт · ч):

                                   (81)

                              (82)

где Kпу - коэффициент, учитывающий протечки пара через переднее уплотнение турбопривода (принимается по паспортным данным или по результатам испытаний в пределах 0,99 - 0,995);

Dптн, твд - расход пара на турбопривод ПТН и ТВД, тыс. т;

i'птн, твд - энтальпия пара, поступающего на ПТН или ТВД, ккал/кг (кДж/кг);

i"птн, твд - энтальпия пара на выхлопе противодавленческого турбопривода ПТН и ТВД, ккал/кг (кДж/кг);

qэкв - см. пояснения к формуле (11);

Δi2 - тепло, отдаваемое отработавшим паром в конденсаторе конденсационного турбопривода ПТН или ТВД, ккал/кг (кДж/кг);

iкптн, твд - энтальпия конденсата в конденсаторе турбопривода ПТН, ТВД, ккал/кг (кДж/кг).

Усредненное значение Δi2 (определяемое как Δi2 = i" - iкптн, твд, где i" - энтальпия отработавшего пара в конденсаторе турбопривода ПТН) устанавливается по результатам испытаний или на основе заводских данных в пределах 530 - 550 ккал/кг (2220 - 2300 кДж/кг).

При отсутствии измерения расхода пара на ПТН значение Эiптн (тыс. кВт · ч) можно определять по формуле

Эiптн = Niптнτптн,                                                            (83)

где Niптн - среднее за отчетный период значение внутренней мощности, определяемой из графика Niптн = f(Gпв) энергетической характеристики турбоагрегата, тыс. кВт;

τптн - время работы турбонасоса, ч.

Расход тепла на турбопривод питательного насоса (воздуходувки) определяется по формуле

Qптн(твд) = qтЭiптн(твд)10-3                                                  (84)

В среднем по подгруппе (группе) оборудования значение qпгт определяется как средневзвешенная величина

                                                      (85)

Формула (80), используемая при определении qт, не соответствует тепловому балансу турбоагрегата: ее расходная часть содержит (в члене Qт), а приходная часть не содержит подвода тепла за счет повышения энтальпии воды в питательном насосе. В результате значение qт является заниженным по сравнению с реальными (физическими) затратами тепла.

Необходимость использования формулы (80) обусловлена тем, что ее применяют заводы-изготовители, на ее базе рассчитаны значения qт для типовых и индивидуальных энергетических характеристик турбоагрегатов всех типов (кроме типа Р).

Значение qт для турбоагрегатов с противодавлением и с ухудшенным вакуумом также должно соответствовать формулам (79) и (80), несмотря на то, что оно в ряде случаев будет ниже теоретического [860 ккал/(кВт · ч)]. Это обеспечивает единый подход к определению qт для турбоагрегатов всех типов, облегчает составление теплового баланса подгруппы (группы) оборудования при наличии в ней турбоагрегатов с противодавлением и с ухудшенным вакуумом.

88. Номинальное значение удельного расхода тепла брутто турбоагрегатом на производство электроэнергии qт(н) (ккал/(кВт · ч) [кДж/(кВт · ч)]) определяется для средних за период электрической и тепловой нагрузок по энергетической характеристике для номинальных значений параметров свежего пара и давлений в регулируемых отборах и в конденсаторе (см. пп. 61, 64, 67, 71, 74 и 77).

При определении значения qт(н) должны быть учтены:

работа энергоблока на скользящем давлении свежего пара;

работа турбины дубль-блока с одним корпусом котла по диспетчерскому графику;

плановые пуски энергоблока (см. приложение 7);

старение оборудования.

Поправка к исходно-номинальному значению удельного расхода тепла на производство турбоагрегатом электроэнергии qтисх на его старение Δqт(рес), ккал/(кВт · ч) [кДж/(кВт · ч)], рассчитывается по формуле

Δqт(рес) = qтисхlτтрес10-5,                                                   (86)

где l - коэффициент износа, принимаемый равным 0,0025 для турбоагрегатов, работающих с противодавлением и ухудшенным вакуумом, и 0,0085 для остальных турбоагрегатов, %/1000 ч;

τтрес - продолжительность работы турбоагрегата (в часах) на конец отчетного периода (отработавшего с начала эксплуатации более 35 тыс. ч) от даты составления энергетических характеристик. Если продолжительность работы с начала эксплуатации, равная 35 тыс. ч, достигается в течение отчетного периода, то вместо τтрес принимается значение (τтнэ - 35000), при этом имеется в виду, что τнэ - продолжительность работы турбоагрегата от начала эксплуатации до конца отчетного периода, ч.

Если для турбоагрегатов, работающих с противодавлением или ухудшенным вакуумом, исходно-номинальное значение удельного расхода тепла на производство электроэнергии qтис рассчитано исходя из физического эквивалента qэкв [860 ккал/(кВт · ч) [3600 кДж/кВт · ч)] и потерь тепла через концевые уплотнения и изоляцию турбоагрегата ΔQпроч [Гкал/ч (ГДж/ч)], т.е.

                                                 (87)

то его номинальное значение qт(н) следует определять по формуле

                                            (88)

где  - расход пара на турбоагрегат, т/ч;

Δiпн - указанное в условиях построения энергетической характеристики турбоагрегата повышение энтальпии воды в питательном насосе, ккал/кг (кДж/кг).

3.1.3. Показатели котлов

89. Выработка тепла брутто котлом, Гкал (ГДж), определяется по формуле

Qкбр = Dпе(iпе - iпв) + Dпп(i"пп - i'пп) + Gпр(iпр - iпв) + Gвпр(i" - iвпр) + Qкот,         (89)

где Dпе - количество выработанного перегретого пара, тыс. т;

Dпп - расход пара на входе в промежуточный пароперегреватель котла (при отсутствии на паропроводах, холодного промперегрева измерительного органа значение Dпп определяется в соответствии с пояснениями к п. 87), тыс. т;

Gпр - количество продувочной воды, тыс. т;

Gвпр - расход воды на впрыск во вторичный пароперегреватель, тыс. т;

iпе - энтальпия перегретого пара, ккал/кг (кДж/кг);

iпв - энтальпия питательной воды, ккал/кг (кДж/кг);

i'пп, i"пп - энтальпия пара, поступающего во вторичный пароперегреватель котла и выходящего из него, ккал/кг (кДж/кг);

iпр - энтальпия котловой воды, ккал/кг (кДж/кг);

iвпр - энтальпия впрыскиваемой во вторичный пароперегреватель питательной воды, ккал/кг (кДж/кг);

Qкот - тепло, отпущенное котлом с насыщенным паром, воздухом или водой (включая сетевую воду теплофикационных экономайзеров) на сторону или на собственные нужды, а также тепло постоянно действующих пробоотборных точек и солемеров, Гкал (ГДж).

90. Указывается расход питательной воды на котлы Gпв за отчетный месяц (тыс. т).

91. Время работы котла для электростанций с поперечными связями должно определяться с момента подключения котла к магистрали свежего пара и до момента отключения от нее, а для блочных схем - с момента включения генератора в сеть и до его отключения.

92 - 95. Указывается количество топлива в условном исчислении (т) на отпуск электроэнергии и тепла (технологические нужды), определенное в соответствии с «Методическими указаниями по организации учета топлива на тепловых электростанциях: РД 34.09.105-96» (М.: СПО ОРГРЭС, 1997): суммарное В, газообразного Вг, жидкого Вм и твердого Втв. Оно соответствует количеству сожженного котлами топлива, за исключением израсходованного во время средних и капитальных ремонтов, а также при опробованиях, регулировках и испытаниях вновь вводимого оборудования до принятия его в эксплуатацию по акту.

Расход мазута в условном исчислении определяется по расходу и теплоте сгорания рабочей (при фактической влажности обводненного мазута, поступающего на производство) массы.

При необходимости расход В1нат, т, и низшая теплота сгорания Qрн1, ккал/кг (кДж/кг), с влажностью W1р могут быть пересчитаны на массу с влажностью W2р по формулам:

                                                       (90)

                                  (91)

где Kпр - см. п. 43.

Если на электростанции нет непосредственных измерений расхода топлива на каждый котел (подгруппу, группу котлов), то общее количество топлива распределяется между ними пропорционально расходам, определенным по обратному балансу или на основе косвенных показателей: количества и продолжительности работы систем пылеприготовления, горелок, форсунок.

(Измененная редакция, Изм. № 1).

96, 97. Указывается количество пусков котлов: общее nк и плановых nк(н).

98. По оборудованию с поперечными связями здесь указывается резерв экономии топлива вследствие неплановых пусков котлов ΔВ(nк). Он является суммой эквивалентных затрат топлива в условном исчислении (т) на все неплановые пуски котлов за отчетный месяц:

                                                          (92)

где Вк пуск i - эквивалентные затраты условного топлива на каждый неплановый пуск котла, т. Их ориентировочные значения приведены в приложении 7 (табл. П7.5);

nкнепл - количество неплановых пусков котлов.

По энергоблокам здесь указывается резерв экономии топлива вследствие неплановых пусков энергоблоков в целом (турбоагрегатов и котлов). Он представляет собой сумму эквивалентных затрат топлива в условном исчислении (т) на все неплановые пуски энергоблоков за отчетный месяц

                                                            (93)

где Впускi - суммарные эквивалентные затраты топлива на каждый неплановый пуск энергоблока. Их нормативные значения приведены в приложении 7 (табл. П7.1, П7.2 и П7.3).

99. Температура холодного воздуха tхв измеряется в потоке холодного воздуха на стороне всасывания дутьевого вентилятора до врезки линии рециркуляции. В случае установки калориферов во всасывающем коробе дутьевого вентилятора измерение температуры холодного воздуха должно быть осуществлено до калорифера.

100. Указывается температура воздуха t'вп на входе в воздухоподогреватель котла (°С).

101. Температура уходящих газов tух измеряется в сечении газохода за последней поверхностью нагрева котла (включая теплофикационные экономайзеры, газовые испарители, подогреватели основного конденсата турбин и пр.).

Для котлов, работающих на газе и мазуте, учет потери тепла с уходящими газами рекомендуется осуществлять по значениям температуры газов и избытка воздуха в них, измеренным за дымососом. В этом случае температура газов за последней поверхностью нагрева (tппн, °С) определяется по формуле

                   (94)

где Δtg(пр) - понижение температуры уходящих газов при фактических присосах воздуха в дымососы.

Нагрев газов в дымососах Δtд может быть определен также по рис. 2.

(Измененная редакция, Изм. № 1).

102. Номинальное значение температуры уходящих газов tух(н) определяется по формуле

tух(н) = tухисх + K1(t'вп - tвписх) + K2tрец - Δtрецисх) + K3(tквп - tквписх)

+ K4(r - rисх) + K5( - ) + Δtухпроч.                                (95)

Коэффициент  является удельной поправкой к температуре уходящих газов на изменение температуры воздуха на входе в воздухоподогреватель при постоянном расходе воздуха через него (отсутствие предварительного подогрева воздуха или подогрев его в калориферах). Коэффициент  является удельной поправкой к температуре уходящих газов на изменение нагрева воздуха за счет его рециркуляции при неизменной температуре воздуха на входе в воздухоподогреватель.

Коэффициент K3 учитывает влияние изменения температуры питательной воды на температуру уходящих газов.

Коэффициенты K4 и K5 являются удельными поправками к температуре уходящих газов на изменение доли рециркуляции дымовых газов r (%) и отпуска тепла от экономайзера низкого давления (газового испарителя)  [Гкал/ч (ГДж/ч)].

Значения коэффициентов K1 ... K5 должны быть определены экспериментально или на основе тепловых расчетов.

В зависимости от конструкции котла, его нагрузки, вида сжигаемого топлива значения коэффициентов K1 ... K4 составляют:

K1 = 0,5 ... 0,8;

K2 = -0,2 ... -0,45;

K3 = 0,1 ... 0,25;

K4 = 0,05 ... 0,6.

Коэффициент K5 имеет отрицательное значение: оно изменяется в широких пределах в зависимости от номинальной теплопроизводительности котла.

В составе Δtухпроч может быть учтено изменение температуры уходящих газов за счет изменения влажности топлива, соотношения сжигаемых в смеси видов (или марок) топлив, впрыска воды в топку для подавления оксидов азота, а также других объективных факторов.

Если температура воздуха перед воздухоподогревателем t'вп превышает установленное исходное значение, то корректировка tух(н) на изменение t'вп не производится.

(Измененная редакция, Изм. № 1).

Рис. 2. Номограмма для определения нагрева уходящих газов в дымососах

103. Резерв экономии условного топлива ΔB(tух) вследствие отклонения фактической температуры уходящих газов от номинального значения определяется по формуле (т)

                                                      (96)

где В - расход условного топлива рассматриваемым котлом, т;

ηкбр(н) - номинальное значение КПД брутто котлов по обратному балансу при средней за рассматриваемый период нагрузке, %;

Δq2(tух) - увеличение потери тепла с уходящими газами, вызванное повышенной температурой уходящих газов, %.

Значение Δq2(tух), %, определяется по формуле

                                                  (97)

где αух(н) - коэффициент избытка воздуха в уходящих газах в сечении измерения их температуры (за последней поверхностью нагрева или перед дымососом), определяемый по энергетической характеристике котла);

в - коэффициент, зависящий от сорта и приведенной влажности топлива (табл. 2);

q2(н) - номинальное значение потери тепла с уходящими газами, %.

Таблица 2

Топливо

к

с

в

Антрациты, полуантрациты, тощие угли

3,5 + 0,02WпKпр

0,32 + 0,04WпKпр

0,12

Каменные угли

3,5 + 0,02WпKпр

0,4 + 0,04WпKпр

0,14 при WпKпр < 2

0,12 + 0,014WпKпр при WпKпр ≥ 2

Бурые угли

3,46 + 0,021WпKпр

0,51 + 0,042WпKпр

0,16 + 0,11WпKпр

Сланцы

3,45 + 0,021WпKпр

0,65 + 0,043WпKпр

0,19 + 0,012WпKпр

Торф

3,42 + 0,021WпKпр

0,76 + 0,044WпKпр

0,25 + 0,01WпKпр

Мазут, нефть

3,495 + 0,02WпKпр

0,44 + 0,04WпKпр

0,13

Природные газы

3,53

0,60

0,18

Попутные газы

3,52

0,62

0,18

Wп = 103Wр/Qpн - приведенная влажность топлива;

Kпр - см. п. 43

104. Указывается коэффициент избытка воздуха в режимном сечении - в точке с температурой газов не выше 600 °С.

Коэффициент избытка воздуха в дымовых газах подсчитывается по формулам:

                                       (98)

                                                   (99)

где O2 и RO2 - объемное содержание кислорода и трехатомных газов в сухих продуктах сгорания, %;

RO2макс - максимальное объемное содержание трехатомных газов в сухих продуктах сгорания при отсутствии химической и механической неполноты сгорания и α = 1 (приложение 8 и 9), %;

СО, H2, CH4 - содержание в дымовых газах соответственно оксида углерода, водорода и метана, %;

ρ - коэффициент, принимаемый равным: 0,02 - для твердых топлив; 0,05 - для мазута; 0,08 - для попутного газа и 0,1 - для природного газа; для совместно сжигаемых топлив определяется по формуле (102);

Kα - поправочный коэффициент, принимается по рис. 3 в зависимости от значения

При отсутствии химической неполноты сгорания топлива формулы (98) и (99), соответственно, упрощаются:

                                                           (100)

                                                           (101)

При сжигании смеси топлив коэффициент ρ, входящий в формулы (98) и (100), определяется как средневзвешенное по тепловыделение топлив значение

                                        (102)

где Внатi, Qрнi - расход в натуральном исчислении (т) каждого из видов (марок) топлива и теплота сгорания его рабочей массы [ккал/кг (кДж/кг)];

diт - доли каждого из видов (марок) топлива в смеси по тепловыделению:

                                                        (103)

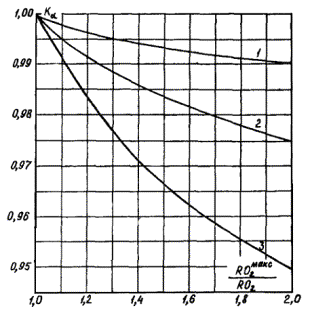

Рис. 3. Поправочный коэффициент Kα:

1 - твердое топливо; 2 - мазут; 3 - природный газ

105. Номинальное значение коэффициента избытка воздуха в режимном сечении αр(н) определяется по энергетической характеристике котла при средней за отчетный период нагрузке.

106. Резерв экономии топлива ΔВ(αр) вследствие отклонения фактического коэффициента избытка воздуха в режимном сечении от номинального значения определяется по формуле, аналогичной (96), в которой

        (104)

где Δα(н)рух - номинальное значение (см. п. 108) присосов воздуха на тракте режимное сечение - сечение измерения температуры уходящих газов (за последней поверхностью нагрева или перед дымососом);

K, C, в - коэффициенты, зависящие от вида и сорта топлива (см. табл. 2).

107. Присосы воздуха на тракте котла режимное сечение - сечение измерения температуры уходящих газов Δαрух определяются по разности коэффициентов избытка воздуха в уходящих газах (за последней поверхностью нагрева или перед дымососом) αух и в режимном сечении αр:

Δαрух = (αух - αр)102.                                                     (105)

Если присосы воздуха в газовый тракт котла определяются на основе периодических анализов с помощью переносных газоанализаторов, то они должны быть приведены к фактической средней тепловой нагрузке котла за отчетный период:

                                                        (106)

где  и  - фактическая средняя тепловая нагрузка котла за отчетный период и нагрузка, при которой были определены присосы воздуха, Гкал/ч (ГДж/ч);

Δα и Δαи - присосы воздуха, %, соответствующие нагрузкам  и .

108. Номинальное значение присосов воздуха на тракте режимное сечение - сечение измерения температуры уходящих газов (за последней поверхностью нагрева или на входе в дымосос) Δα(н)рух (%) определяется по энергетической характеристике котла при средней за отчетный месяц нагрузке.

109. Резерв экономии топлива ΔВ(Δαрух) вследствие отклонения фактических присосов воздуха Δαрух от их номинального значения Δα(н)рух определяется по формуле, аналогичной (96), в которой

  (107)

110. Присосы воздуха на тракте котла последняя поверхность нагрева (вход в дымосос) - дымосос Δαухд определяются по разности коэффициентов избытка воздуха в дымовых газах в конце этого тракта и начале его.

При измерении температуры уходящих газов за дымососом в графе 110 указываются присосы воздуха в дымососе.

111. Потеря тепла с уходящими газами q2 (%) определяется по формуле

       (108)

где K, C и в - см. табл. 2; при совместном сжигании нескольких видов (марок) топлива определяются по формуле, аналогичной (102), с подстановкой соответствующих коэффициентов;

tхв, tух - см. пп. 99 и 101;

αух - коэффициент избытка воздуха в уходящих газах за последней поверхностью нагрева (или перед дымососом), определяемый по формулам (98), (99) или (100), (101);

q4 - потери тепла от механической неполноты сгорания, %;

KQ - поправочный коэффициент, учитывающий дополнительно внесенное в топку котла тепло с паром и водой, с подогретыми топливом и воздухом:

                                                        (109)

B, Qут, Qвн - см. пояснения к п. 43;

Δq2зл - дополнительные потери тепла с физическим теплом уноса, %:

                                                   (110)

AP, QPн - зольность (%) и теплота сгорания [ккал/кг (кДж/кг)] рабочей массы топлива;

Kпр - см. пояснения к п. 43;

aун - см. пояснения к п. 113.

При работе котлов попеременно на различных видах топлива (например, на угле и газе) значения q2 подсчитываются для каждого вида топлива, а в макете проставляется средневзвешенное по теплу топлива значение. Как средневзвешенное определяется значение q2 и по группе котлов.

112. Номинальное значение потери тепла с уходящими газами q2(н) определяется по формуле (108) с подстановкой в нее номинальных значений α(н)ух, t(н)ух, q4(н) и фактического KQ.

113. Потери тепла от химической неполноты сгорания топлива q3 (%) определяются по формуле

                     (111)

где a - коэффициент, значение которого принимается по приложениям 8 и 9 (для большинства топлив он может быть принят равным 1,1);

α - коэффициент избытка воздуха в сечении газохода, в котором определяется содержание продуктов неполного сгорания;

ρ - см. пояснения к п. 104;

Qнеп.гор - суммарная теплота сгорания газообразных горючих компонентов, содержащихся в сухих продуктах сгорания (содержание СО, Н2 и СН4 подставляется в %):

Qнеп.гор = 30,2СО + 25,8Н2 + 85,50СН4 (ккал/м3);

Qнеп.гор = 126,4СО + 108,0Н2 + 358,0СН4 (кДж/м3).

При совместном сжигании двух видов топлива q3 см рассчитывается по формуле (111) с подстановкой ρсм, определенного по формуле (102), и q4 см.

Потери тепла от механической неполноты сгорания топлива q4 (%) определяются по формуле

                        (112)

где aшл, aун - доли золы топлива в шлаке и уносе (определяются по результатам испытания котлов, при отсутствии испытаний принимаются обобщенные значения, приведенные в табл. 3);

Гшл, Гун - содержание горючих в шлаке и уносе, %.

AP - зольность топлива на рабочую массу, %;

qгор - средняя теплота сгорания 1 кг горючих, содержащихся в шкале и уносе, равная 7800 ккал/мг (32657 кДж/кг);

Qрн(ТВ) - низшая теплота сгорания сжигаемого твердого топлива, ккал/кг (кДж/кг);

dттв - доля (по тепловыделению) твердого топлива в общем количестве сожженного котлами (котлом) топлива.

Таблица 3

Тип топки

Производительность котла, т/ч

Тип топлива

aшл

aун

Камерные топки с сухим шлакоудалением

75 и выше

Антрациты, полуантрациты, тощие угли, каменные и бурые угли, отходы углеобогащения, фрезерный торф, сланцы

0,05

0,95

25 - 50

Каменные и бурые угли, фрезерный торф

0,05

0,95

Открытые топки с жидким шлакоудалением

75 и выше

Антрациты и полуантрациты

0,15

0,85

Тощие угли и каменные угли

0,20

0,80

Бурые угли

0,3 - 0,2

0,7 - 0,8

Полуоткрытые топки с пережимом, с жидким шлакоудалением

75 и выше

Антрациты и полуантрациты

0,15

0,85

Тощие угли

0,20

0,80

Каменные угли

0,3 - 0,2

0,7 - 0,8

Бурые угли

0,4 - 0,3

0,6 - 0,7

Горизонтальные циклонные топки*

-

Каменные и бурые угли:





дробленка

0,90

0,10

грубая пыль

0,85

0,15

Топки с вертикальными предтопками*

-

Антрациты

0,65 - 0,60

0,35 - 0,40

Тощие угли

0,75 - 0,70

0,25 - 0,30

Каменные угли

0,80 - 0,75

0,20 - 0,25

Бурые угли

0,80

0,20

Двухкамерные топки*

-

Каменные и бурые угли

0,50 - 0,40

0,50 - 0,60

* Производительность котла не регламентируется.

114. Номинальные значения потерь тепла от химической неполноты сгорания топлива q3(н) определяются по энергетическим характеристикам, а потерь тепла от механической неполноты сгорания q4(н) рассчитываются по формуле (112) с подстановкой в нее фактических значений AP, QP(н)тв, KQ, dттв и принимаемых по энергетическим характеристикам котлов значений Г(н)шл, Г(н)ун.

115. КПД брутто котлов по обратному балансу, %, определяется по формуле

ηкбр = 100 - q2 - q3 - q4 - q5(н) - q6(н)шл - q6(н)охл - qпуск.                         (113)

Фактические потери тепла от наружного охлаждения котла q5 с физическим теплом q6шл и потери q6охл, связанные с охлаждением конусов горелок, мазутных форсунок, леток, течек дробеочистки, панелей и балок топки, в эксплуатационных условиях не измеряются. Поэтому при определении фактического КПД брутто котла используются номинальные значения упомянутых потерь.

Потери топлива при пусках котлов, %, определяются по формуле

                                                      (114)

где nк - количество растопок, включая неплановые;

Bтоппускi - фактические потери собственно топлива в условном исчислении за период каждого пуска котла, т;

B - расход условного топлива котлом за рассматриваемый период, т.

116. Номинальное значение КПД брутто котла по обратному балансу ηкбр(н) (%) определяется по формуле

ηкбр(н) = 100 - q2(н) - q3(н) - q4(н) - q5(н) - q6(н)шл - q6(н)охл - q(н)пуск - Δηбрк(рес).           (115)

Номинальное значение потери тепла с физическим теплом шлака q(н)6шл (%) определяется по формуле

                                                  (116)

где (ct)шл - энтальпия шлака (табл. 4), ккал/кг (кДж/кг).

Если при испытании котла непосредственное измерение температуры шлака tшл не производилось, то ее ориентировочно можно принимать при сухом шлакоудалении равной 600 °С, а при жидком шлакоудалении - равной температуре начала нормального жидкоплавкого состояния золы tз, увеличенной на 100 °С.

Таблица 4

tшл °С

(ct)шл ккал/кг (кДж/кг)

tшл °С

(ct)шл ккал/кг (кДж/кг)

600

134 (561)

1500

420 (1758)

1000

235 (984)

1600

448 (1876)

1100

262 (1097)

1700

493 (2064)

1200

288 (1206)

1800

522 (2186)

1300

325 (1361)

1900

570 (2386)

1400

378 (1583)

2000

600 (2512)

Номинальное значение потери тепла при охлаждении конструкций и узлов котла q(н)6охл (%) определяется по формуле

                                                 (117)

где Q(н)охл - абсолютное значение потери тепла, определяемое расчетом или опытным путем, Гкал (ГДж);

Bнат - расход натурального топлива на котел, т.

Номинальное значение потерь топлива при пусках (%) определяется по формуле

                                   (118)

где nк(н) - количество плановых растолок;

Bтоппускi - потери собственно топлива в условном исчислении за период каждого планового пуска котла (см. приложение 7), т;

q(н)j - номинальные значения потерь тепла q2 ... q6, %;

Qут - см. п. 43;

Qкбр - см. п. 89.

Снижение экономичности котла вследствие его старения (Δηбрк(рес)) определяется по формуле.

Δηбрк(рес) = cτкрес10-3,                                                   (119)

где c - коэффициент, износа (%/1000 ч), принимаемый равным:

0,0055 - для котлов, работающих на твердом топливе;

0,0035 - для котлов, работающих на высокосернистом мазуте;

0,0015 - для котлов, работающих на малосернистом мазуте или газе;

τкрес - продолжительность работы котла на конец отчетного периода, ч; определяется аналогично продолжительности работы турбоагрегата [см. пояснения к формуле (86)].

117. Расход электроэнергии на тягу и дутье, тыс. кВт · ч, равен

Этд = Эт + Эд + Э'д,                                                     (120)

где Эт - расход электроэнергии на дымососы, тыс. кВт · ч;

Эд - расход электроэнергии на дутьевые вентиляторы, тыс. кВт · ч;

Э'д - дополнительный расход электроэнергии на дутье, тыс. кВт · ч.

К дополнительному расходу электроэнергии на дутье относятся:

расходы электроэнергии на дымососы рециркуляции дымовых газов, предназначенные для регулирования температуры перегрева пара, или вентиляторы горячего дутья;

при одновентиляторной схеме пылеприготовления - часть расхода электроэнергии на мельничные вентиляторы, пропорциональная отношению Hд к полному напору вентилятора Hмв, т.е.

ЭмвHд/Hмв;                                                             (121)

при двухвентиляторной схеме пылеприготовления - расход электроэнергии на вентиляторы первичного воздуха;

при транспорте пыли к горелкам горячим воздухом - расход электроэнергии на вентиляторы горячего дутья;

в схемах с промбункером при остановленной в резерв или для ремонта мельнице - весь расход электроэнергии на мельничный вентилятор.

Величина Hд для систем пылеприготовления с мельницами, работающими под разрежением, является сопротивлением напорного тракта мельничного вентилятора и определяется по давлению на его стороне нагнетания. Для систем пылеприготовления с мельницами, работающими под наддувом, Hд представляет собой среднее сопротивление пылепроводов на участке от сепаратора пыли до горелок включительно и определяется по давлению за сепаратором пыли.

118. Номинальный расход электроэнергии на тягу и дутье Этд(н) определяется по энергетической характеристике котла при средней за рассматриваемый период его теплопроизводительности с учетом корректировки на плановые пуски и на фактическое качество сжигаемого топлива.

119. К расходу электроэнергии на пылеприготовление относятся расходы ее на размол топлива Эр (на привод мельниц и вентиляторы уплотняющего воздуха мельниц) и на пневмотранспорт Эпт:

Эпп = Эр + Эпт.                                                        (122)

В расход электроэнергии на пневмотранспорт топлива включаются:

при одновентиляторной схеме пылеприготовления - часть расхода электроэнергии на мельничные вентиляторы, равная

                                                       (123)

при двухвентиляторной схеме и транспорте пыли к горелкам горячим воздухом - весь расход электроэнергии на мельничный вентилятор;

в схемах пылеприготовления, где инертные газы используются в качестве сушильного агента - расход электроэнергии на дымосос инертных газов.

120. Номинальный расход электроэнергии на пылеприготовление Эпп(н) определяется по энергетическим характеристикам котлов с учетом корректировки на фактическое качество сжигаемого топлива.

121. Перерасход мазута определяется для пылеугольных подгрупп оборудования как разница между его фактическим расходом и расходом, рассчитанным в соответствии с:

Нормами расхода газомазутного топлива при сжигании каменных углей с выходом летучих веществ менее 20 % на тепловых электростанциях Минэнерго СССР: РД 34.10.501-90 (М.: СПО ОРГРЭС, 1991);

Нормами расхода газомазутного топлива при сжигании бурых углей на электростанциях Минэнерго СССР: РД 34.10.503-89 (М.: СПО Союзтехэнерго, 1989);

Нормами расхода газомазутного топлива при сжигании каменных углей с выходом летучих веществ от 20 до 30 % на тепловых электростанциях Минэнерго СССР: РД 34.10.504-90 (М.: СПО ОРГРЭС, 1991);

Нормами расхода газомазутного топлива при сжигании высокореакционных каменных углей с выходом летучих веществ более 30 % на тепловых электростанциях Минэнерго СССР: РД 34.10.505-90 (М.: СПО ОРГРЭС, 1991).

3.2. Расчет показателей макета 15506-2

Пояснения по расчету большинства показателей макета 15506-2 содержатся в разд. 3.1, относящемуся к макету 15506-1. Пользуясь, табл. 5, разд. 3.1 можно легко найти необходимые пояснения по расчету показателя макета 15506-2.

Ниже приводятся пояснения по определению тех показателей, по которым нет непосредственных аналогов в макете 15506-1.

16. Расход тепла на производство электроэнергии (см. пояснения к п. 87 разд. 3.1).

18 - 20. Расход в условном исчислении (т) твердого топлива на отпуск электроэнергии Вэтв определяется по формулам:

для подгруппы оборудования, отдающей переток тепла (а также работающей без отдачи или приема перетока тепла),

Вэтв = ВтвВэ/В;                                                           (124)

для подгруппы оборудования, принимающей переток тепла,

                                       (125)

где B и Bотд - расход топлива в условном исчислении энергетическими котлами рассматриваемой подгруппы оборудования и подгруппы, отдающей переток тепла, т;

Bпрпер - количество топлива в условном исчислении, эквивалентное принятому перетоку тепла, т;

Bтв и Bтвотд - расход твердого топлива в условном исчислении энергетическими котлами рассматриваемой подгруппы оборудования и подгруппы, отдающей переток тепла, т.

По аналогичным формулам определяется расход газообразного Вэг и жидкого Вэм топлива на отпуск электроэнергии.

25 - 27. Расход в условном исчислении (т) твердого топлива на отпуск тепла Bтвтэ определяется по формулам:

для подгруппы оборудования, работающей без отдачи или приема перетока тепла;

Втэтв = Втв - Вэтв + Втвпвк,                                                 (126)

где Втвпвк - расход твердого топлива в условном исчислении пиковыми водогрейными котлами, т;

для подгруппы оборудования, отдающей переток тепла,

Втэтв = Втв - ВперотдВтв/В - Вэтв + Втвпвк,                                    (127)

где Вперотд - количество топлива в условном исчислении, эквивалентное отданному перетоку тепла, т;

для подгруппы оборудования, принимающей переток тепла,

Втэтв = Втв + ВперпрВтвотд/Вотд - Вэтв + Втвпвк.                               (128)

Аналогично определяется расход газообразного Вгтэ и жидкого Вмтэ топлива на отпуск тепла.

42. Перечень механизмов собственных нужд, относимых к теплофикационной установке, приведен в приложении 6.

48. Общий резерв тепловой экономичности турбоагрегатов (т топлива в условном исчислении) вследствие отклонения фактического удельного расхода тепла на них от номинального значения  определяется по формуле

                                                 (129)

где Qэ - фактический расход тепла на производство электроэнергии, Гкал (ГДж) (см. пояснения к п. 87 разд. 3.1);

qт(н) - номинальный удельный расход тепла турбоагрегатами на производство электроэнергии, ккал/(кВт · ч) [кДж/(кВт · ч)] (см. пояснения к п. 88 разд. 3.1);

Э - выработка электроэнергии, тыс. кВт · ч.

(Измененная редакция, Изм. № 1).

60, 65. Общий резерв тепловой экономичности котлов (т топлива в условном исчислении) вследствие отклонения фактического КПД брутто по обратному балансу от номинального значения рассчитывается по формуле

                                                    (130)

где В - расход топлива в условном исчислении на энергетические котлы, т;

ηкбр и ηкбр(н) - фактическое и номинальное значения КПД брутто котлов по обратному балансу, % (см. пояснения к п. 115 и 116 разд. 3.1).

По аналогичной формуле определяется резерв тепловой экономичности котлов вследствие отклонения фактических потерь тепла от химической и механической неполноты сгорания (q3 + q4) от их номинальных значений (q3 + q4)(н):

                                         (131)

Пояснения по расчету потерь тепла котлами от химической и механической неполноты сгорания топлива приведены в п. 113 и 114 разд. 3.1.

58, 59; 66 - 69. Резерв экономии топлива ΔBi (т топлива в условном исчислении) вследствие отклонения фактического расхода электроэнергии по каждой из статей собственных нужд Эiсн от его номинального значения Эiсн(н) рассчитывается по формуле

ΔBi = (Эiсн - Эiсн(н))вэ10-3,                                                  (132)

где вэ - расход условного топлива на отпуск электроэнергии, г/(кВт · ч).

Пояснения по определению фактических и номинальных значений расходов электроэнергии приведены в следующих пунктах разд. 3.1:

Этсн и Этсн(н)        - 35 и 36;

Эцн и Эцн(н)            - 37 и 38;

Эксн и Эксн(н)          - 39 и 40;

Эпн и Эпн(н)            - 41 и 42;

Этд и Этд(н)          - 117 и 118;

Эпп и Эпп(н)           - 119 и 120.

70. Резерв экономии топлива в условном исчислении (т) вследствие отклонения расхода тепла на собственные нужды котлов от его номинального значения рассчитывается по формуле

                                                 (133)

где ξксн - средневзвешенное значение коэффициента ценности тепла пара, израсходованного на собственные нужды котлов;

Qксн, Qксн(н) - фактический и номинальный расход тепла на собственные нужды котлов, Гкал (см. пояснения к п. 12 и 13 разд. 3.1);

Qкбр - выработка тепла брутто котлами, Гкал (см. пояснения к п. 89 разд. 3.1).

(Измененная редакция, Изм. № 1).

3.3. Расчет показателей макета 15506-3

Количество тепла, отпущенного районной котельной внешним потребителям, должно рассчитываться в соответствии с «Правилами учета отпуска тепловой энергии: ПР 34-70-010-85» (М.: СПО Союзтехэнерго, 1986).

Количество израсходованного районной котельной топлива должно определяться в соответствии с «Методическими указаниями по организации учета топлива на тепловых электростанциях: РД 34.09.105-96» (М.: СПО ОРГРЭС, 1997).

Пояснения по определению отпуска тепла и количества израсходованного топлива приведены в пп. 6 - 9, 19 - 24, 92 - 95 разд. 3.1.

(Измененная редакция, Изм. № 1).

3.4. Расчет показателей макета 15505

Состав показателей макета 15505 полностью соответствует составу показателей макета 15506-2 (см. приложение 2).

Формирование «Отчета акционерного общества энергетики и электрификации о тепловой экономичности оборудования» по макету 15505 предусматривается с помощью средств вычислительной техники на основе отчетов по макетам 15506-1, 15506-2 и 15506-3 всех входящих в него электростанций и районных котельных.

Показатели, имеющие в макете 15505 номера 1 - 3, 6 - 20, 24 - 28, 32 - 45 и 48 - 70, в целом по АО-энерго определяются как суммы соответствующих показателей всех входящих в него подразделений.

Показатели, имеющие номера 4, 5, 21 и 29 определяются по формулам, аналогичным (7), (8 - 10), (28 и 29).

Номинальные и нормативные значения удельных расходов топлива на электроэнергию (показатели 22 и 23) и тепло (показатели 30 и 31) определяются как средневзвешенные по отпуску электроэнергии и тепла значения соответствующих показателей всех входящих в АО-энерго подразделений.

Таблица 5

Номер в макете 15506-2

Показатель

Номер пункта в разд. 3.1

Наименование

Обозначение

1

Среднемесячная установленная электрическая мощность, МВт

Nуср

1

2

Нагрузка за часы учета рабочей мощности, МВт

Nм

2

3

Среднемесячная установленная тепловая мощность турбоагрегатов, Гкал/ч

Qуср

3



Число часов использования средней установленной мощности, ч:





4

электрической

τэи

4

5

тепловой турбоагрегатов

τти

5



Выработка электроэнергии, тыс. кВт · ч





6

всего

Э

44

7

по теплофикационному циклу:







всего

Этф

45



в том числе за счет тепла, отпущенного





8

из производственного отбора

Эптф

46

9

из теплофикационного отбора

Эттф

47

10

от конденсатора

Экондтф

48

11

Отпуск электроэнергии, тыс. кВт · ч

Эот

10



Отпуск тепла внешним потребителям, Гкал





12

всего

Qот

6

13

с горячей водой

Qгвот

7

14

отработавшим паром

Qотрот

8

15

ПВК

Qпвкот

9



Расход условного топлива на отпуск электроэнергии





17

абсолютный, всего, т

Вэ

15



удельный, г/(кВт · ч)





21

фактический

вэ

16

22

номинальный

вэн

17

23

нормативный

вэнр

18



Расход условного топлива на отпуск тепла абсолютный, т





24

всего

Втэ

19

28

на ПВК

Впвк

23



удельный, кг/Гкал





29

фактический

втэ

20

30

номинальный

втэн

21

31

нормативный

втэнр

22

32

Перерасход мазута

ΔВм

121



Отпуск тепла из отборов турбин внешним потребителям и на собственные нужды, Гкал





33

всего

Qт

49

34

из производственного отбора

Qпо

50

35

из теплофикационного отбора

Qто

51

36

от конденсатора

Qконд

52



Расход электроэнергии на собственные нужды, тыс. кВт · ч





37

всего

Эсн

30

38

на производство электроэнергии фактический

Ээсн

31

39

номинальный

Ээсн(н)

32



На отпуск тепла всего





40

фактический

Этэсн

33

41

номинальный

Этэсн(н)

34



Увеличение Qэ (тыс. Гкал) при условном отсутствии отпуска тепла внешним потребителям:





43

из производственного отбора

ΔQпоэ(отр)

25

44

из теплофикационного отбора

ΔQтоэ(отр)

26

45

от конденсатора

ΔQкондэ(отр)

27



Коэффициент увеличения расхода топлива энергетическими котлами при условном отсутствии отпуска тепла внешним потребителям от турбоагрегатов





46

на отпуск электроэнергии

Kэотр(к)

28

47

на отпуск тепла

Kтэотр(к)

29



Резерв тепловой экономичности турбоагрегатов, т топлива в условном исчислении





49

давление свежего пара

ΔВ(Ро)

62

50

температура свежего пара

ΔВ(to)

72

51

температура пара после промперегрева

ΔВ(t¢цсд)

75

52

давление пара в регулируемых отборах

ΔВ(Ротб)

65, 68

53

температура питательной воды

ΔВ(tпв)

86

54

неплановые пуски

ΔВ(nт)

59

55

вынужденная работа дубль-блоков с одним корпусом котла давление пара в конденсаторе

ΔВ(τ1к)

56

56

всего

ΔВ(Р2)

78

57

в том числе температурный напор

ΔВ(δt)

83



Резерв тепловой экономичности котлов, т топлива в условном исчислении





61

неплановые пуски

ΔВ(nк)

98

62

температура уходящих газов

ΔВ(tух)

103

63

избыток воздуха в режимном сечении

ΔВ(αр)

106

64

присосы воздуха на тракте режимное сечение - сечение измерения температуры уходящих газов

ΔВ(Δαрух)

109

(Измененная редакция, Изм. № 1).


Приложение 1

Макет 15506-1

Лист1

ОТЧЕТ ЭЛЕКТРОСТАНЦИИ О ТЕПЛОВОЙ ЭКОНОМИЧНОСТИ ОБОРУДОВАНИЯ

Служебные знаки

1

2

3

4

5

Служебные знаки

Вид информации

Отчетный период

Электростанция (по КПО)

Признак информации

Признак коррекции

Год

Месяц

((//

15506





1

(0)

++

Коды



Признак функциональной группы

Код группы оборудования

Признак вида топлива

Станционный номер оборудования

Номер группы показателей

Среднемесячная установленная электрическая мощность, МВт

Средняя нагрузка за часы учета рабочей мощности, МВт

Среднемесячная установленная тепловая мощность турбоагрегатов, Гкал/ч

Число часов использования средней установленной мощности, ч

Отпуск тепла внешним потребителям, Гкал

Отпуск электроэнергии, тыс. кВт · ч

Расход тепла на собственные нужды, Гкал

Расход электроэнергии на насосы теплофикационной установки, тыс. кВт · ч



Всего

В том числе

турбоагрегатов

котлов



с горячей водой

отработавшим паром

ПВК

электрической

тепловой турбоагрегатов

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Н

Ф



Nуср

Nм

Qуср

τэи

τти

Qот

Qотгв

Qототр

Qотпвк

Эот

Qтсн

Qксн

Qксн(н)

Этепл



А

Б

В

Г

Д

1

2

3

4

5

6

7

8

9

10

11

12

13

14











(1)







































(1)







































(1)







































(1)







































(1)







































(1)







































(1)































Макет 15506-1

Лист 2

Признак функциональной группы

Код группы оборудования

Признак вида топлива

Станционный номер оборудования

Номер группы показателей

Расход условного топлива

Увеличение расхода тепла на производство электроэнергии (тыс. Гкал) при условном отсутствии отпуска тепла

Коэффициент увеличения при условном отсутствии отпуска тепла от турбоагрегатов

на отпуск электроэнергии

на отпуск тепла

на ПВК, т

абсолютный, т

удельный, г/(кВт · ч)

абсолютный, т

удельный, кг/Гкал

Всего

газообразного

из производственного отбора

из теплофикационного отбора

от конденсатора

расхода тепла на производство электроэнергии

расхода топлива энергетическими котлами

Ф

Ф

Н

НР

Ф

Ф

Н

НР

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Вэ

вэ

вэн

вэнр

Втэ

втэ

втэн

втэнр

Впвк

Вгпвк

ΔQпоэ(отр)

ΔQтоэ(отр)

ΔQкондэ(отр)

Kэотр(к)

Kтэотр(к)

А

Б

В

Г

Д

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29









(2)







































(2)







































(2)







































(2)







































(2)







































(2)







































(2)







































(2)































(Измененная редакция, Изм. № 1).

Макет 15506-1

Лист 3

Признак функциональной группы

Код группы оборудования

Признак вида топлива

Станционный номер оборудования

Номер группы показателей

Расход электроэнергии на собственные нужды, тыс. кВт · ч

КПД брутто котлов по прямому балансу, %

Всего

на производство электроэнергии

на отпуск тепла

турбоагрегатов

котлов

Всего

на циркуляционные насосы

Всего

на питательные насосы

Ф

Ф

Н

Ф

Н

Ф

Н

Ф

Н

Ф

Н

Ф

Н

Ф

Эсн

Ээсн

Ээсн(н)

Этэсн

Этэсн(н)

Этсн

Этсн(н)

Эцн

Э(н)цн

Эксн

Эксн(н)

Эпн

Эпн(н)

ηкбр(пр)

А

Б

В

Г

Д

30

31

32

33

34

35

36

37

38

39

40

41

42

43









(3)





































(3)





































(3)





































(3)





































(3)





































(3)





































(3)





































(3)





























Макет 15506-1

Лист 4

Признак функциональной группы

Код группы оборудования

Признак вида топлива

Станционный номер оборудования

Номер группы показателей

Выработка электроэнергии, тыс. кВт · ч

Отпуск тепла турбоагрегатами внешним потребителям и на собственные нужды, Гкал

Время турбоагрегатов, ч

Число пусков турбоагрегатов



Всего

по теплофикационному циклу



Всего

В том числе за счёт тепла, отпущенного

Всего

В том числе

в работе

в резерве

в однокорпусном режиме



из производственного отбора

из теплофикационного отбора

от конденсатора

из производственного отбора

из теплофикационного отбора

от конденсатора

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Р

Ф

Н

Р



Э

Этф

Этфп

Этфт

Этфконд

Qт

Qпо

Qто

Qконд

τтраб

τтрез

τ1к

ΔB(τ1к)

nт

nт(н)

ΔB(nт)



А

Б

В

Г

Д

44

45

46

47

48

49

50

51

52

53

54



56

57

56

59











(4)











































(4)











































(4)











































(4)











































(4)











































(4)











































(4)











































(4)



































Макет 15506-1

Лист 5

Признак функциональной группы

Код группы оборудования

Признак вида топлива

Станционный номер оборудования

Номер группы показателей

Давление пара у турбоагрегатов, кгс/см2

Расход свежего пара на турбоагрегат, тыс. т

Температура пара у турбоагрегата, °С

свежего

производственного отбора

теплофикационного отбора

свежего

после промперегрева

Ф

Н

Р

Ф

Н

Р

Ф

Н

Р

Ф

Ф

Н

Р

Ф

Н

Р

Р0

Р0(н)

ΔB(P0)

Рп

Рп(н)

ΔB(Pп)

Рт

Рт(н)

ΔB(Pт)

D0

t0

t0(н)

ΔB(t0)

t'цсд

t'цсд(н)

ΔB(t'цсд)

А

Б

В

Г

Д

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75









(5)









































(5)









































(5)









































(5)









































(5)









































(5)









































(5)









































(5)

































Макет 15506-1

Лист 6

Признак функциональной группы

Код группы оборудования

Признак вида топлива

Станционный номер оборудования

Номер группы показателей

Показатели работы конденсаторов

Температура питательной воды, °С

Удельный расход тепла брутто на турбоагрегаты, ккал/(кВт · ч)

Давление пара, кгс/см2

Температура охлаждающей воды,

°С

Температурный напор, °С

на входе

на выходе

Ф

Н

Р

Ф

Ф

Ф

Н

Р

Ф

Н

Р

Ф

Н

P2

P2(н)

ΔB(P2)

t1

t2

δt

δt(н)

ΔB(δt)

tпв

tпв(н)

ΔB(tпв)

qт

qт(н)

А

Б

В

Г

Д

76

77

78

79

80

81

82

83

84

85

86

87

88









(6)



































(6)



































(6)



































(6)



































(6)



































(6)



































(6)



































(6)



























Макет 15506-1

Лист 7

Признак функциональной группы

Код группы оборудования

Признак вида топлива

Станционный номер оборудования

Номер группы показателей

Выработка тепла брутто котлами, Гкал

Расход питательной воды на котлы, тыс. т

Время работы котлов, ч

Расход условного топлива энергетическими котлами, т

Число пусков котлов

Температура воздуха, °С

Температура уходящих газов, °С



холодного

на входе в воздухоподогреватель

Всего

газообразного

жидкого

твердого

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Н

Р

Ф

Ф

Ф

Н

Р



Qкбр

Gпв

τкраб

B

Bг

Bм

Bтв

nк

nк(н)

ΔB(nк)

tхв

t'вп

tух

tух(н)

ΔB(tух)



А

Б

В

Г

Д

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103











(7)









































(7)









































(7)









































(7)









































(7)









































(7)









































(7)









































(7)









































(7)

































Макет 15506-1

Лист 8

Признак функциональной группы

Код группы оборудования

Признак вида топлива

Станционный номер оборудования

Номер группы показателей

Коэффициент избытка воздуха в режимном сечении котла

Присосы воздуха на тракте котлов, %

Потери тепла с уходящими газами, %

Номер группы показателей

Потери тепла с химической и механической неполнотой сгорания, %

КПД брутто котлов по обратному балансу, %

Расход электроэнергии, тыс. кВт · ч

Перерасход мазута в условном исчислении т

Режимное сечение - сечение измерения температуры уходящих газов

Сечение измерения температуры уходящих газов - дымосос

на тягу и дутье

на пылеприготовление

Ф

Н

Р

Ф

Н

Р

Ф

Ф

Н

Ф

Н

Ф

Н

Ф

Н

Ф

Н

Ф

αр

αр(н)

ΔB(αp)

Δαрух

Δαрух(н)

ΔB(Δαрух)

Δαухд

q2

q2(н)

(q3 + q4)

(q3 + q4)

ηкбр

ηкбр(н)

Этд

Этд(н)

Эпп

Эпп(н)

ΔBм

А

Б

В

Г

Д

104

105

106

107

108

109

110

111

112

Д

113

114

115

116

117

118

119

120

121









(8)



















(9)



























(8)



















(9)



























(8)



















(9)



























(8)



















(9)



























(8)



















(9)



























(8)



















(9)



























(8)



















(9)



























(8)



















(9)



































































Приложение 2

Макет 15506-2

ОТЧЕТ ЭЛЕКТРОСТАНЦИИ О ТЕПЛОВОЙ ЭКОНОМИЧНОСТИ ОБОРУДОВАНИЯ

Служебные знаки

1

Вид информации

2

Отчетный период

3

Энергосистема

(по КПО)

4

Признак информации

5

Признак коррекции

Служебные знаки

Год

Месяц

((//

15506







2

(0)

++

Коды



Признак функциональной группы

Код группы оборудования

Признак вида топлива

Номер группы показателей

Среднемесячная установленная электрическая мощность, МВт

Средняя нагрузка за часы учета рабочей мощности, МВт

Среднемесячная установленная тепловая мощность, турбоагрегатов, Гкал/ч

Число часов использования среднемесячной установленной мощности, ч

Выработка электроэнергии, тыс. кВт · ч

Отпуск электроэнергии, кВт · ч

Отпуск тепла внешним потребителям, Гкал

Расход тепла на производство электроэнергии, Гкал



Всего

по теплофикационному циклу

Всего

В том числе



Всего

В том числе за счет тепла, отпущенного

с горячей водой

отработавшим паром

ПВК

электрической

тепловой турбоагрегатов

из производственного отбора

из теплофикационного отбора

от конденсатора



Ф

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Ф



Nуср

Nм

Qуср

τэи

τти

Э

Этф

Этфп

Этфт

Этфконд

Эот

Qот

Qотгв

Qототр

Qотпвк

Qэ



А

Б

В

Г

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16









(1)









































(1)









































(1)









































(1)









































(1)









































(1)









































(1)



































Макет 15506-2

Лист 2

Признак функциональной группы

Код группы оборудования

Признак вида топлива

Номер группы показателей

Расход условного топлива

Перерасход мазута в условном исчислении, т

на отпуск электроэнергии

на отпуск тепла

абсолютный, т

удельный г/(кВт · ч)

абсолютный, т

удельный, кг/Гкал

Всего

В том числе

Всего

В том числе

на ПВК

твердого

газообразного

жидкого

твердого

газообразного

жидкого

Ф

Ф

Ф

Ф

Ф

Н

НР

Ф

Ф

Ф

Ф

Ф

Ф

Н

НР

Ф

Bэ

Bэтв

Bэг

Bэм

вэ

вэн

вэнр

Втэ

Втэтв

Втэг

Втэм

Впвк

втэ

втэн

втэнр

ΔВм

А

Б

В

Г

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32







(2)







































(2)







































(2)







































(2)







































(2)







































(2)







































(2)







































(2)

































Макет 15506-2

Лист 3

Признак функциональной группы

Код группы оборудования

Признак вида топлива

Номер группы показателей

Отпуск тепла турбоагрегатами внешним потребителям и на собственные нужды, Гкал

Расход электроэнергии на собственные нужды, тыс. кВт · ч

Увеличение расхода тепла на производство электроэнергии (тыс. Гкал) при условном отсутствии отпуска тепла

Коэффициент увеличения при условном отсутствии отпуска тепла от турбоагрегатов

Всего

В том числе

Всего

на производство электроэнергии

на отпуск тепла

из производственного отбора

из теплофикационного отбора

от конденсатора

Всего

В том числе на теплофикационную установку

из производственного отбора

из теплофикационного отбора

от конденсатора

расхода тепла на производство электроэнергии

расхода топлива энергетическими котлами

Ф

Ф

Ф

Ф

Ф

Ф

Н

Ф

Н

Ф

Ф

Ф

Ф

Ф

Ф

Qт

Qпо

Qто

Qконд

Эсн

Ээсн

Ээсн(н)

Этэсн

Этэсн(н)

Этепл

Qпоэ(отр)

Qтоэ(отр)

Qкондэ(отр)

Kэотр(к)

Kтэотр(к)

А

Б

В

Г

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47







(3)





































(3)





































(3)





































(3)





































(3)





































(3)





































(3)





































(3)































(Измененная редакция, Изм. № 1).

Макет 15506-2

Лист 4

Признак функциональной группы

Код группы оборудования

Признак вида топлива

Номер группы показателей

Резерв тепловой экономичности турбоагрегатов, т топлива в условном исчислении

Удельный расход тепла брутто на турбоагрегаты

Расход электроэнергии на собственные нужды

Всего

В том числе

Давление свежего пара

Температура свежего пара

Температура пара после промперегрева

Давление пара в регулируемых отборах

Температура питательной воды

Неплановые пуски

Вынужденная работа дубль-блоков с одним корпусом котла

Давление пара в конденсаторе

Всего

В том числе на циркуляционные насосы

Всего

В том числе температурный напор

Р

Р

Р

Р

Р

Р

Р

Р

Р

Р

Р

Р

ΔB(qт)

ΔB(Р0)

ΔB(t0)

ΔB(t'цсд)

ΔB(Ротб)

ΔB(tпв)

ΔB(nт)

ΔB(τ1к)

ΔB(Р2)

ΔBt)

ΔB(Эцн)

А

Б

В

Г

48

49

50

51

52

53

54

55

56

37

58

59







(4)































(4)































(4)































(4)































(4)































(4)































(4)































(4)

























Макет 15506-2

Лист 5

Признак функциональной группы

Код группы оборудования

Признак вида топлива

Номер группы показателей

Резерв тепловой экономичности котлов, т топлива в условном исчислении

Расход тепла на собственные нужды

КПД брутто

Расход электроэнергии на собственные нужды

Всего

В том числе

Неплановые пуски

Температура уходящих газов

Избыток воздуха в режимном сечении

Присосы воздуха на тракте режимное сечение - сечение измерения температуры уходящих газов

Химическая и механическая неполнота сгорания

Всего

В том числе

на питательные насосы

на тягу и дутье

на пылеприготовление

Р

Р

Р

Р

Р

Р

Р

Р

Р

Р

Р

А

Б

В

Г

60

61

62

63

64

65

66

67

68

69

70







(5)





























(5)





























(5)





























(5)





























(5)





























(5)





























(5)























Приложение 3

Макет 15506-3

ОТЧЕТ РАЙОННОЙ КОТЕЛЬНОЙ О ТЕПЛОВОЙ ЭКОНОМИЧНОСТИ ОБОРУДОВАНИЯ

Служебные знаки

1

2

3

4

5

Служебные знаки

Вид информации

Отчетный период

Районная котельная (по КПО)

Признак информации

Признак коррекции

Год

Месяц



15506







3

(0)

++









Коды









Признак функциональной группы

Код группы оборудования

Отпуск тепла внешним потребителям, Гкал

Расход условного топлива

Расход электроэнергии на собственные нужды, тыс, кВт · ч

абсолютный, т

удельный, кг/Гкал

Всего

с горячей водой

ПВК

Всего

В том числе

на ПВК

твердого

газообразного

жидкого

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Ф

Н

НР

Ф

Н

Qотрк

Qгврк

Qркпвк

Bрк

Bрктв

Bркг

Bркм

Bркпвк

втэрк

втэрк(н)

втэрк(нр)

Эснрк

Эснрк(н)

А

Б

1

2

3

4

5

6

7

8

9

10

11

12

13



19


























































Приложение 4

ПРИМЕР РАСЧЕТА ТЕПЛОВЫХ НАГРУЗОК ТУРБОАГРЕГАТА, СРЕДНЕВЗВЕШЕННОЙ ЭНТАЛЬПИИ ПАРА РЕГЕНЕРАТИВНЫХ ОТБОРОВ И МОЩНОСТИ, РАЗВИВАЕМОЙ ПО ТЕПЛОФИКАЦИОННОМУ ЦИКЛУ

Исходные данные указаны на рис. П4.1.

Рис. П4.1. Расчетная тепловая схема:

ПП и ОП - соответственно пиковый и основной подогреватели сетевой воды; ПОВ - подогреватель обессоленной воды; ПХОВ - подогреватель химически очищенной воды

Таблица П4.1

Показатель

Обозначение

Расчетная формула

Значение показателя

ДЕТАЛЬНЫЕ РАСЧЕТЫ

Расчет расходов пара, воды

1. Расход свежего пара на РОУ, т/ч

DРОУ

44,05

2. Расход питательной воды на РОУ, т/ч

GРОУ

D30 - DРОУ = 50 - 44,05

5,95

3. Расход пара на пиковый подогреватель сетевой воды, т/ч

Dпп

42,48

4. Расход пара на основной подогреватель сетевой воды, т/ч

Dоп

53,95

5. Расход пара на деаэратор 6 кгс/см2 для подогрева воды, впрыскиваемой в РОУ, т/ч

DРОУд-6

0,58

6. Расход пара на деаэратор подпитки теплосети, т/ч

Dд-подп

0,26

7. Расход химически очищенной воды на подпитку теплосети, т/ч

Gховподп

Gподп - Dд-подп = 16 - 0,26

15,74

8. Количество химически очищенной и обессоленной воды, поступившей в тепловую схему турбоагрегата, т/ч

Gхов

D30 + D13 - G13возв + Gкопот + Gховподп = 50 + 100 - 80 + 5 + 15,74

90,74

9. Количество исходной (сырой) воды, т/ч

Gисх

где αпот - потери воды на химводоочистке в долях от количества отработанной исходной воды

120,99

10. Потери воды на химводоочистке, т/ч

Gхвопот

αпотGисх = 0,25 · 120,99

30,25

11. Расход пара на подогреватели исходной воды

Dпсв

6,15

12. Расход пара на подогреватель обессоленной воды, т/ч

Dпов

8,32

13. Расход пара на подогреватель химически очищенной воды, т/ч

Dпхов

1,75

14. Расход пара на деаэратор 1,2 кгс/см2, т/ч

Dд-1,2

5,96

Расчет средневзвешенной энтальпии пара, регенеративных отборов.

Детальный расчет мощности, развиваемой по теплофикационному циклу

15. Количество конденсата и добавка обессоленной воды, подогреваемых в деаэраторе 6 кгс/см2 и подогревателях высокого давления, т/ч

Gвдрег

D13 + DРОУ + Dд-1,2 + Dпов + Dпхов + Dпсв = 100 + 44,05 + 5,96 + 8,32 + 1,75 + 6,15

166,23

16. Расходы пара для подогрева Gвдрег, т/ч





16.1. На ПВД-7

Dп7

16.2. На ПВД-6

Dп6



16.3. На ПВД-5

Dп5



16.2.1. (промежуточная формула)

Dп6

Подставив 16.3 в 16.2, получим:

Dп6 = 8,628 + 0,0519Dд-6



16.1.1.      -"-

Dп7

Подставив 16.3 и 16.2.1 в 16.1, получим:

Dп7 = 12,797 + 0,070Dд-6

16.4. На деаэратор 6 кгс/см2

Dд-6

где Dп7 + Dп6 + Dп5 = 31,204 + 0,1878Dд-6

(см. 16.1.1; 16.2.1 и 16.3)

15,078





Подставив значение Dд-6 = 15,078 в 16.1.1; 16.2.1 и 16.3, получим:



16.1.2. (окончательное)

Dп7

12,797 + 0,0770 · 15,078

13,958

16.2.2.       -"-

Dп6

8,628 + 0,0519 · 15,078

9,411

16.3.1.       -"-

Dп5

9,779 + 0,0589 · 15,078

10,667

17. Средневзвешенная энтальпия пара отборов высокого давления, ккал/кг

iсв(вд)рег

735,42

18. Количество конденсата, подогреваемого в подогревателях низкого давления, деаэраторе 6 кгс/см2 и подогревателях высокого давления, т/ч

Gнд+вдрег

Dпп + Dоп = 42,48 + 53,95

96,43

19. Расходы пара для подогрева Gнд+вдрег в подогревателях низкого давления, т/ч:







19.1. на ПЦД-4

Dп4



19.2. на ПЦД-3

Dп3



Решив совместно 19.1 и 19.2, получим:

19.1.1. (окончательное)

Dп4



2,856

19.2.1.           -"-

Dп3



2,577

С целью упрощения расчета расходов пара из отборов высокого давления на подогрев Gнд+вдрег, решим систему уравнений 16.1.1; 16.2.1; 16.3 и 16.4, заменив в уравнении 16.4 iд-1,2 на iп4:

16.4. (промежуточное)

Dд-6пром

1,428

Подставив значение Dд-6пром = 1,428 в 16.1.1; 16.2.1 и 16.3, получим:

16.1.2. (промежуточное)

Dп7пром

12,797 + 0,0770 · 1,428

12,907

16.2.2. (промежуточное)

Dп6пром

8,628 + 0,0519 · 1,428

8,702

16.3.1. (промежуточное)

Dп5пром

9,779 + 0,0589 · 1,428

9,863

20. Через коэффициент  определим расходы пара из отборов высокого давления на подогрев Gнд+вдрег:

20.1. на ПВД-7

D¢п7

Dп7промK = 12,907 · 0,6128

7,909

20.2. на ПВД-6

D¢п6

Dп6промK = 8,702 · 0,6128

5,333

20.3. на ПВД-5

D¢п5

Dп5промK = 9,863 · 0,6128

6,044

20.4. на деаэратор 6 кгс/см2

D¢д-6

Dl-6промK = 1,428 · 0,6128

0,875

21. Средневзвешенная энтальпия пара отборов, используемых для подогрева конденсата подогревателей сетевой воды, ккал/кг

iрегсв(нд+вд)

730,44

22. Мощность, развиваемая по теплофикационному циклу потоком пара Di, МВт:

Nтф i

, где 830 - энтальпия свежего пара, ккал/кг;

0,97 - электромеханический КПД

Значения: Di                                          ii



22.1. D13 + Dпп + DРОУд-6

Nтфп(осн)

100 + 42,48 + 0,58                            715

18,556

22.2. Dоп + Dд-подп + Dпсв + Dпов + Dпхов + Dд-1,2

Nтфт(осн)

53,95 + 0,26 + 6,15 + 8,32 +           645

+ 1,75 + 5,96

15,940

22.3. Dп7 + D¢п7

NIтф

13,958 + 7,909

770

1,480

22.4. Dп6 + D¢п6

NIIтф

9,411 + 5,333

740

1,497

22.5. Dп5 + D¢п5 + Dд-6 + D¢д-6

NIIIтф

10,667 + 6,044 + 15,078 + 0,875

715

4,237

22.6. Dп4

NIVтф

2,856

695

0,435

22.7. Dп3

NVтф

2,577

670

0,465

23. Полная теплофикационная мощность, МВт

Nтф

ΣNтфi



42,610

ПРАКТИЧЕСКИЕ РАСЧЕТЫ

Тепловые нагрузки отборов турбоагрегата

24. Отпуск тепла с паром от РОУ, Гкал/ч

Q30

D30(i30 - iисх) = 50(750 - 5) · 10-3

37,25

В том числе:

24.1. котлом

Qк30

DРОУ(ine - iпв)10-3 = 44,05(830 - 255) · 10-3

25,33

24.2. нерегулируемым отбором I

QI30

DРОУ(iпв - iп6)10-3 = 44,05(255 - 220) · 10-3

1,54

24.3. нерегулируемым отбором II

QII30

DРОУ(iп6 - iп5)10-3 = 44,05(220 - 195) · 10-3

1,10

24.4. производственным отбором

Qп30

[D30(iд-6 - iд-1,2) + DРОУ(iп5 - iд-6)]10-3 = [50(158 - 104) + 44,05(195 - 158)] · 10-3

4,33

24.5. теплофикационным отбором

Qт30

D30(iд-1,2 - iисх) · 10-3 = 50(104 - 5) · 10-3

4,95

25. Отпуск тепла с паром 13 кгс/см2, Гкал/ч

Q13

[D13(iп - iисх) - G13возв(i13возв - iисх)]10-3 = 100(715 - 5) - 80(70 - 5) · 10-3

65,80

В том числе:

25.1. производственным отбором

Qп13

D13(iп - iд-1,2) · 10-3 = 100(715 - 104) · 10-3

61,10

25.2. теплофикационным отбором

Qт13

[G13возв(iд-1,2 - i13возв) + (D13 - G13возв)(iд-1,2 - iисх)]10-3 = [80(104 - 70) + (100 - 80)(104 - 5)] · 10-3

4,70

26. Отпуск тепла с горячей водой, Гкал/ч

Qгвот

[Gсв(iсвпр - iсвобр) + Gподп)(iсвобр - iисх)]10-3 = [800(170 - 70) + 16(70 - 5)] · 10-3

81,04

В том числе:

26.1. производственным отбором

Qгвп

Dпп(iп - iкоп)10-3 = 42,48(715 - 120) · 10-3

25,28

26.2. теплофикационным отбором

Qгвт

[Gсв(iсвоп - iсвобр - Δiсвнас) + Gподп)(iсвобр - iисх) - Dпп(iкпп - iкоп)]10-3 = [800(110 - 70 - 3) + 16(70 - 5) - 42,28(150 - 120)] · 10-3

29,36

26.3. пиковым водогрейным котлом

Qпвкот

Gсв(iсвпр - iсвпп)]10-3 = 800(170 - 140) · 10-3

24,00

26.4. за счет нагрева воды в сетевых насосах

Qгвнас

GсвΔiсвнас10-3 = 800 · 3 · 10-3

2,40

27. Отпуск тепла теплофикационным отбором, компенсирующий потери, Гкал/ч:

27.1. на конденсатоочистке

Qкопот

Gкопот(iкопот - iисх)10-3 = 5(10 - 5) · 10-3

0,025

27.2. на химводоочистке

Qхвопот

Gхвопот(i¢хов - iисх)10-3 = 30,25(35 - 5) · 10-3

0,91

28. Общий отпуск тепла, Гкал/ч

Qот

Q30 + Q13 + Qотгв = 37,25 + 65,80 + 81,04

184,09

29. Отпуск тепла отработавшим паром, Гкал/ч

Qототр

Qот - Qк30 - Qотпвк - Qгвнас = 184,09 - 25,33 - 24,00 - 2,40

132,36

30. Коэффициент

γ

(Qгвот + Qототр + Qпквот) : Qот = (81,04 + 132,36 + 24,00) : 184,09

1,29

31. Отношения значений отпуска тепла, используемые при определении коэффициента по рис. П4.2

81,04

184,09

0,440

25,33

184,09

в данном примере QРОУпар = Qк30

0,138

2,40

184,09

в данном примере QРОУгв = Qгвнас

0,013

Рис. П4.2. Номограмма для определения значения коэффициента γ:

QпарРОУ - отпуск тепла паром, не прошедшим через проточную часть турбоагрегата (непосредственно от котла или через РОУ); QгвРОУ - отпуск тепла с горячей водой, обеспеченный не прошедшим через проточную часть турбоагрегата паром, а также за счет нагрева воды в насосах

32. Отпуск тепла из отборов турбоагрегата, Гкал/ч:

32.1. Всего

Qт

Qотрот + Qпотко + Qхвопот = 132,36 + 0,025 + 0,91

133,295

32.2. из производственного отбора

Qпо

QI30 + QII30 + Qп30 + Qп13 + Qгвп = 1,54 + 1,10 + 4,33 + 61,10 + 25,28

93,35

из теплофикационного отбора

Qто

Qт30 + Qт13 + Qгвт + Qкопот + Qхвопот = 4,95 + 4,70 + 29,36 + 0,025 + 0,91

39,945

33. Мощность, развиваемая по теплофикационному циклу, МВт:

Nтф

Nптф + Nттф = 24,362 + 18,246

42,608

33.1. паром производственного отбора

Nптф

24,362

где

Δiпн = iпн - iд-6 = 165 - 158 = 7 ккал/кг;



33.2. паром теплофикационного отбора

Nттф

где



18,246

Упрощенный расчет средневзвешенной энтальпии пара регенеративных отборов

34. Расходы пара для подогрева Gвдрег, т/ч:

34.1. на ПВД-7

Dп7

10,77

34.2. на ПВД-6

Dп6

7,26

34.3. на ПВД-5

Dп5

8,23

34.4. на деаэратор 6 кгс/см2

Dд-6

15,31

Dпромд-6

1,59

35. Средневзвешенная энтальпия пара отборов высокого давления, ккал/кг

iсв(вд)рег

733,6

36. Количество конденсата, подогреваемого в подогревателях низкого давления, деаэраторе 6 кгс/см2 и подогревателях высокого давления, т/ч

Gнд+вдрег

Dпп + Dоп = 42,48 + 53,95

96,43

37. Расходы пара для подогрева Gнд+вдрег, т/ч:

37.1. на ПВД-7

D'п7

Dп7K = 10,77 · 0,5801,

где K = Dрегнд+вд : Dрегвд = 96,43 : 166,23 = 0,5801

6,25

37.2. на ПВД-6

D'п6

Dп6K = 7,26 · 0,5801

4,21

37.3. на ПВД-5

D'п5

Dп5K = 8,23 · 0,5801

4,77

37.4. на деаэратор 6 кгс/см2

D'д-6

Dд-6промK = 1,59 · 0,5801

0,92

37.5. на ПНД-4

Dп4

2,70

37.6. на ПНД-3

Dп3

2,68

38. Средневзвешенная энтальпия пара отборов, используемых для подогрева конденсата основного подогревателя сетевой воды, ккал/кг

iнд+вдрег

727,7

Приложения 5

СОСТАВЛЯЮЩИЕ РАСХОДА ТЕПЛА НА СОБСТВЕННЫЕ НУЖДЫ ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ И ТЕХНОЛОГИЧЕСКИХ ПОТЕРЬ ТЕПЛА, СВЯЗАННЫХ С ЕГО ОТПУСКОМ

1. Расход тепла на собственные нужды электростанции

1.1. В расход тепла на собственные нужды турбоагрегатов Qтсн включаются:

расход тепла на турбопривод циркуляционных, конденсатных и других насосов, относящихся к турбинной установке (за исключением питательных);

расход тепла на пуски турбоагрегатов, включая прогрев паропроводов, разогрев и разворот турбин, прогрев вспомогательного оборудования до включения генераторов в сеть;

расход тепла на отопление производственных помещений турбинной установки и электроцеха;

расход тепла, связанный с работой генератора в моторном режиме для резервирования мощности без потребления или выработки реактивной мощности;

расход тепла, связанный с поддержанием турбоагрегатов и их вспомогательных механизмов в консервации и холодном резерве.

(Измененная редакция, Изм. № 1).

1.2. В расход тепла на собственные нужды Qксн энергетических котлов включаются затраты его (включая потери), обеспечивающие:

расход тепла, связанный с поддержанием котлов и их вспомогательных механизмов в консервации и холодном резерве;

слив и предварительный подогрев мазута - Qмх;

размораживание твердого топлива - Qрм;

распыл мазута в форсунках и охлаждение неработающих форсунок - Qфсн;

предварительный подогрев воздуха в калориферах Qкфсн;

транспорт угольной пыли к горелкам - Qкфсн;

подавление оксидов азота, образующихся при сжигании топлива - QснNOx;

турбопривод питательных насосов - Qптн и воздуходувок - Qтвд;

отопление производственных помещений котельного, химического и топливно-транспортного цехов - Qкотопл;

пуски котлов - Qснк пуск;

обдувку и расшлаковку котлов - Qснобд;

прочие (не упомянутые выше) расходы и технологические потери тепла, связанные с выработкой пара котлами - Qснк проч.

(Измененная редакция, Изм. № 1).

В Qксн включаются также потери тепла, связанные с подготовкой добавка химически очищенной, обессоленной воды и дистиллята, восполняющих внутристанционные потери пара, конденсата и питательной воды - Qвн.

Qксн = Qмх + Qрм + Qфсн + Qкфсн + Qкпсн + QNOxсн +Qптн +

+ Qтвд + Qкотопл + Qснк пуск + Qснобд + Qснк проч + Qвн;                            (1)

Qмх = [Dмхiмх - Gмхiк мх - (Dмх - Gмх)iисх]10-3;                                     (2)

Qрм = [Dрмiрм - Gрмiк рм - (Dрм - Gрм)iисх]10-3;                                  (3)

Qснф = (Bмнатdф + Dфохл)(iф - iисх)10-3;                                       (4)

                                                                (5)

Qкфсн = Qкф + Qпоткф;                                                           (6)

Qснкп = Bтвнатdкп(iкп - iисх)10-3;                                                  (7)

                                                               (8)

QснNOx = BнатdNOx(iNOx - iисх)10-3;                                                   (9)

                                                        (10)

Qснобд. = [Dобд(iобд.п - iисх) + Gобд(iобд.в - iисх)]10-3;                             (11)

                                        (12)

В формулах (1 - 12):

Dмх и iмх, Dрм и iрм - количество (т) и энтальпия [ккал/кг (кДж/кг)] пара, поданного соответственно на мазутное хозяйство и размораживающее устройство;

Gмх и iкмх, Gрм и iкрм - количество (т) и энтальпия [ккал/кг (кДж/кг)] конденсата, возвращаемого соответственно с мазутного хозяйства и размораживающего устройства;

iисх - энтальпия исходной воды (воды в «холодном» источнике), [ккал/кг (кДж/кг)];

Qпоткф - потери тепла (в калориферах, конденсаторах турбин, блочной обессоливающей установке и др.), сопровождающие подогрев воздуха в калориферах, Гкал (ГДж);

обозначения остальных показателей соответствует принятым в п. 43 Методических указаний.

Пояснения по определению значений Qптн и Qтвд приведены в п. 87 разд. 3.1.

2. Технологические потери тепла, связанные с его отпуском:

от наружного охлаждения паропроводов отборов и противодавления турбин до точки измерения отпуска пара потребителям;

от наружного охлаждения редукционно-охладительных установок, обеспечивающих отпуск тепла, и паропроводов до коллектора или до точки измерения отпуска пара потребителям или до подогревателей сетевой воды;

от наружного охлаждения основных и пиковых подогревателей сетевой воды, паропроводов к ним и конденсатопроводов от них к деаэратору или системе регенерации турбин, а также трубопроводов сетевой воды от точки измерения температуры обратной сетевой воды до точки измерения температуры прямой сетевой воды;

от наружного охлаждения паропреобразовательных установок, паропроводов к ним и от них до точки измерения отпуска пара потребителям, а также конденсатопроводов от них к деаэратору или системе регенерации турбин;

при подготовке химически очищенной воды для подпитки теплосети, химически обессоленной воды или дистиллята для восполнения невозврата конденсата от тепловых потребителей;

при очистке возвращаемого потребителями загрязненного конденсата;

с продувкой паропреобразовательных установок;

с продувкой котлов, увеличенной против нормы вследствие ухудшения качества питательной воды из-за невозврата конденсата с производства;

от наружного охлаждения деаэраторов подпитки теплосети, паро- и трубопроводов к ним и от них, потери с выпаром этих деаэраторов;

при поддержании положительной температуры в газоходах неработающих пиковых водогрейных котлов и расход тепла на собственные нужды ПВК (включая слив и подогрев сожженного мазута, отопление производственных помещений).

Приложение 6

СОСТАВЛЯЮЩИЕ РАСХОДА ЭЛЕКТРОЭНЕРГИИ НА СОБСТВЕННЫЕ НУЖДЫ ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ

1. Расход электроэнергии на собственные нужды котлов

Электроэнергия расходуется на:

электродвигатели механизмов, обслуживающих принадлежащие электростанции разгрузочные устройства и склады топлива (вагоноопрокидыватели, краны, скреперы, размораживающие устройства и др.);

электродвигатели механизмов по подаче и дроблению топлива (лебедки, элеваторы, транспортеры, конвейеры, мазутные насосы, дробилки, механизмы обеспыливания тракта топливоподачи и др.);

электродвигатели механизмов по размолу угля (мельниц и мельниц-вентиляторов);

электродвигатели механизмов по пневматической подаче пыли (пневмовинтовых насосов);

электродвигатели тягодутьевых установок, дымососов рециркуляции, мельничных вентиляторов, вентиляторов горячего дутья, бустерных и питательных насосов, насосов рециркуляции среды прямоточных котлов, механизмов золоулавливания, золо- и шлакоудаления;

электродвигатели насосов установок по химической очистке и обессоливанию воды (пропорционально добавку воды, восполняющему внутристанционные потери пара и конденсата), дренажных насосов, насосов технического и пожарного водоснабжения;

магнитные сепараторы и электродвигатели прочих механизмов котельной установки: сушилок, промежуточных транспортеров и элеваторов, питателей и шнеков, приводов топочных механизмов, регенеративных вращающихся воздухоподогревателей, обдувочных аппаратов, компрессоров систем дробеочистки и обдувки поверхностей нагрева, подачи в топку пыли высокой концентрации, а также для пневматического инструмента;

механизмы центрального пылезавода.

2. Расход электроэнергии на собственные нужды турбоагрегатов

Электроэнергия расходуется на:

электродвигатели циркуляционных насосов и вентиляторов градирен (при наличии общего водоснабжения с расположенными вблизи предприятиями расход электроэнергии определяется пропорционально количеству воды, израсходованному электростанцией);

электродвигатели конденсатных насосов и насосов водяных эжекторов турбин, дренажных насосов, регенеративных подогревателей, насосов установок по очистке основного конденсата турбин;

электродвигатели прочих механизмов: масляных насосов, системы смазки и регулирования, перекачивающих и дренажных насосов, насосов подкачки воды в систему циркуляционного водоснабжения;

охлаждение генераторов и трансформаторов, на компрессоры воздушных выключателей, двигатель-генераторы аккумуляторных батарей и прочие двигатели электроцеха, на измерительную и ремонтную мастерские.

3. Расход электроэнергии на теплофикационную установку

Электроэнергия расходуется на:

электродвигатели сетевых, подпиточных и подкачивающих насосов теплосети, установленных на территории электростанции;

электродвигатели конденсатных насосов подогревателей сетевой воды;

электродвигатели механизмов пиковых водогрейных котлов;

электродвигатели мазутного хозяйства (пропорционально количеству мазута, сожженного пиковыми водогрейными котлами);

электродвигатели насосов установок по химической очистке (пропорционально добавку воды, восполняющему потери сетевой воды);

прочие электродвигатели механизмов, обслуживающих теплофикационную установку.

4. Дополнительные расходы электроэнергии, связанные с отпуском тепла в виде пара

Дополнительными являются:

расходы электроэнергии (пропорционально расходам, восполняющим невозврат конденсата от потребителей пара) на насосы установок по химической очистке и химическому обессоливанию воды, паропреобразовательных, испарительных и выпарных установок.

Примечание. По пп. 1 - 3 в расход электроэнергии на собственные нужды включаются также расходы ее на освещение производственных помещений, электроинструмент, электросварку, электродвигатели приспособлений для текущего ремонта оборудования, электродвигатели систем отопления и вентиляции производственных помещений, потери электроэнергии в трансформаторах собственных нужд (при установке счетчиков на стороне низкого напряжения трансформаторов). На электростанции, работающей с выработкой электроэнергии, в расход электроэнергии на собственные нужды включаются ее затраты на поддержание части оборудования в консервации и холодном резерве.

(Измененная редакция, Изм. № 1).

Приложение 7

ЗАТРАТЫ ТОПЛИВА, ТЕПЛА И ЭЛЕКТРОЭНЕРГИИ НА ПУСКИ ЭНЕРГОБЛОКОВ, ТУРБОАГРЕГАТОВ И КОТЛОВ

Показатели котлов и турбоагрегатов определяются с учетом затрат топлива, тепла и электроэнергии на пуск энергоблоков (котлов и турбоагрегатов ТЭС с поперечными связями).

С учетом затрат энергии и топлива на плановые пуски должны быть скорректированы значения номинальных расходов электроэнергии и тепла на собственные нужды котлов и турбоагрегатов, а также номинальных и нормативных удельных расходов топлива. Это обусловлено тем, что значения показателей, приводимые в энергетических характеристиках, отражают стационарные режимы работы оборудования, а анализ отклонения номинальных расходов электроэнергии и тепла на собственные нужды ведется в сопоставлении с фактическими значениями, учитывающими пусковые затраты.

Для энергоблоков, по которым имеются обобщенные данные по пусковым расходам, затраты на пуски разделяются на составляющие, относимые к котлу и к турбине.

К котлу относятся пусковые затраты электроэнергии и тепла от сторонних источников, технологически связанные с котлом и дополнительно относимые к расходам электроэнергии и тепла на собственные нужды котла Эснк пуск и Qснк пуск. Кроме этого к котлу относятся дополнительные затраты собственно топлива в условном исчислении Втоппуск (т), обусловленные пусками и представляющие собой количество топлива, поступившего в котел за весь период пуска Вкпуск, за вычетом полезно использованного топлива, пошедшего на производство электроэнергии за этот период:

Втоппуск = Вкпуск - вэнЭотпуск10-3,                                               (1)

где Вкпуск - количество топлива в условном исчислении, сожженного котлом за весь период пуска от растопки до стабилизации теплового состояния энергоблока, т;

вэн - номинальный удельный расход топлива при средней нагрузке энергоблока за период пуска с момента синхронизации турбины до окончания пуска, определенный по зависимости для стационарного режима, г/(кВт · ч);

Эотпуск - отпуск электроэнергии энергоблоком за весь период пуска, тыс. кВт · ч.

К турбине относятся технологически связанные с ней пусковые затраты электроэнергии, относимые к расходу электроэнергии на собственные нужды турбины Эснт пуск. Затраты тепла на пуск турбоагрегата Qт пуск (Гкал) представляет собой количество тепла, поступившего на турбинную установку Qт0 пуск за период с начала пусковых операций до набора заданной нагрузки и стабилизации теплового состояния, за вычетом расчетного расхода тепла на производство электроэнергии Q(н)э пуск и полезного отпуска тепла от турбины Qотт пуск, если он имел место в этот период:

Qт пуск = Qт0 пуск - Q(н)э пуск - Qотт пуск,                                              (2)

где

Q(н)э пуск = qт(н)Эпуск10-3 Гкал;                                                   (3)

(здесь qт(н) - номинальный удельный расход тепла брутто на турбину при средней за период пуска (с момента включения генератора в сеть до набора заданной нагрузки и стабилизации теплового состояния турбины) электрической нагрузке, ккал/(кВт · ч);

Эпуск - выработка электроэнергии за период пуска, тыс. кВт · ч).

Указанные затраты тепла Qт пуск разделяются на затраты за период до подключения генератора к сети Qснт пуск, включаемые в расход тепла на собственные нужды турбины, и остальные затраты, включаемые в дополнительный расход тепла на производство электроэнергии ΔQэ пуск согласно соотношению

Qт пуск = Qснт пуск + ΔQэ пуск.                                                 (4)

Перечисленные выше составляющие дополнительных затрат на пуски из различных тепловых состояний собственно топлива, электроэнергии и тепла, а также суммарные эквивалентные затраты топлива (в данном случае имеются в виду все составляющие пусковых затрат, приведенные к единому энергетическому эквиваленту - условному топливу) по конденсационным и теплофикационным энергоблокам представлены в табл. П7.1 - П7.3. Приведенные данные учитывают оптимальную технологию пусков и нормативное время выполнения пусковых операций. При этом учтены энергетические затраты на все этапы пуска:

простой энергоблока;

подготовительные операции к пуску энергоблока;

растопка котла до толчка ротора турбины;

разворот и синхронизация турбогенератора;

нагружение энергоблока;

стабилизация теплового состояния энергоблока.

Корректировка номинальных показателей на плановые пуски, имевшие место в отчетном периоде, производится следующим образом.

Расход электроэнергии на собственные нужды котла корректируется на величину (тыс. кВт · ч)

                                                         (5)

где Эснк пуск i - затраты электроэнергии на каждый плановый пуск, относимые к собственным нуждам котла, определяемые по табл. П7.1 - П7.3, тыс. кВт · ч;

n(н) - количество плановых пусков энергоблока за отчетный период.

Аналогично должен быть увеличен номинальный расход тепла на собственные нужды котла на величину [Гкал (ГДж)]

                                                         (6)

Корректируется также номинальное значение КПД брутто котла с учетом затрат собственно топлива на плановые пуски на величину

                                                   (7)

где В - количество топлива в условном исчислении, поступившего в котел за отчетный период, т.

Номинальные значения расходов электроэнергии и тепла на собственные нужды турбины корректируются, соответственно, на величины:

                                                            (8)

                                                            (9)

где Эснт пуск i (тыс. кВт · ч) и Qснт пуск i [Гкал (ГДж)] определяются по табл. П7.1 - П7.3.

Номинальное значение удельного расхода тепла брутто на турбины, ккал/(кВт · ч) [кДж/(кВт · ч)], должно быть увеличено с учетом плановых пусков на величину

                                                       (10)

Для оборудования с поперечными связями ориентировочные затраты собственно топлива, тепла, электроэнергии и суммарных эквивалентных затрат условного топлива на пуски их холодного состояния приведены в табл. П7.3 и П7.5. Корректировка показателей, определенных по характеристикам, в этом случае производится аналогично корректировке показателей по энергоблокам.

Таблица П7.1

Затраты топлива, тепла и электроэнергии на пуск конденсационных энергоблоков (по данным Всероссийского теплотехнического научно-исследовательского института)

Длительность простоя, ч

Составляющие, относимые к котлу

Составляющие относимые к турбине

Суммарные эквивалентные затраты топлива на пуск энергоблока Впуск, т



Эснк пуск, МВт · ч

Qснк пуск

Гкал

Втоппуск, т



Газомазутный

Пылеугольный

Газомазутный

Пылеугольный

Эснт пуск

МВт · ч

Qснт пуск

Гкал

ΔQэ пуск

Гкал

Газомазутный

Пылеугольный



Моноблоки 160 МВт с барабанными котлами



Холодное состояние

4,74

4,74

23,0

40,8

50,9

2,72

12,3

187,5

70,6

80,7



50 - 60

16,37

21,21

24,7

27,6

38,8

12,31

4,1

116,4

55,9

68,9



30 - 35

11,88

16,71

25,5

23,0

33,3

7,30

4,1

75,3

42,8

54,9



15 - 20

7,70

10,12

23,0

28,4

38,5

3,64

3,3

65,4

43,6

54,6



6 - 10

4,33

6,21

16,0

27,6

37,1

2,56

3,3

47,3

37,8

48,0



Дубль-блоки 160 МВт с прямоточными котлами



Холодное состояние

11,60

14,16

11,60

14,16

44,4

55,9

44,5

58,2

56,9

60,6

5,93

23,0

197,0

82,8

98,8

95,2

111,2



50 - 60

24,10

26,66

29,15

31,71

46,9

58,4

30,5

44,2

43,4

57,1

13,98

9,0

127,1

66,3

82,3

81,0

97,0



30 - 35

19,80

22,36

24,84

27,40

49,3

60,8

25,8

39,5

37,8

51,5

8,57

7,4

85,9

53,3

69,3

67,1

83,1



15 - 20

15,28

17,20

17,80

19,72

46,9

55,1

24,2

34,5

36,0

46,3

4,42

5,8

76,5

46,9

58,9

59,6

71,6



6 - 10

8,03

9,63

10,97

12,57

31,3

38,7

23,5

32,0

34,8

43,3

2,46

5,8

63,4

39,7

49,7

51,7

61,7



Моноблоки 200 МВт с барабанными котлами



Холодное состояние

6,18

6,18

24,7

44,8

58,0

3,15

14,0

183,5

74,9

88,1



50 - 60

23,53

30,25

32,1

36,8

50,2

16,90

4,9

125,1

70,7

86,5



30 - 35

16,04

22,77

28,8

35,5

47,7

9,86

3,3

104,9

61,2

75,8



15 - 20

10,54

13,90

26,3

37,4

49,3

4,82

3,3

88,1

57,0

70,1



6 - 10

5,69

8,49

17,3

35,6

46,8

2,16

3,3

63,4

48,5

60,7



Дубль-блоки 200 МВт с барабанными котлами



Холодное состояние

6,18

9,38

6,18

9,38

24,7

24,7

46,2

62,9

61,6

78,2

3,15

14,0

195,4

77,7

95,5

93,1

110,9



50 - 60

23,53

26,73

30,25

33,45

32,1

32,1

38,7

55,4

53,2

69,9

16,90

4,9

140,3

74,4

92,2

91,4

109,2



30 - 35

16,04

19,24

2277

25,97

28,8

28,8

31,8

48,5

46,2

62,9

9,86

3,3

116,8

59,0

76,8

75,8

93,6



15 - 20

10,54

13,74

13,90

17,10

26,3

26,3

29,4

44,1

43,4

58,1

4,82

3,3

100,4

50,5

66,3

65,7

81,5



6 - 10

5,69

7,69

8,49

10,49

17,3

17,3

25,6

36,9

38,6

49,9

2,16

3,3

70,4

39,3

51,3

53,3

65,3



Моноблоки 200 МВт с прямоточными котлами



Холодное состояние

14,84

14,84

77,4

48,2

61,3

6,60

34,5

183,5

91,1

104,2



50 - 60

33,54

40,74

87,2

37,3

49,7

19,65

14,8

127,9

82,9

97,7



30 - 35

27,28

34,49

92,2

34,2

46,3

11,49

9,9

105,3

72,3

86,8



15 - 20

20,92

24,53

87,2

43,3

55,1

6,08

9,9

88,1

74,8

87,8



6 - 10

11,60

14,60

53,5

37,2

48,3

3,23

9,9

63,4

57,5

69,6



Дубль-блоки 200 МВт с прямоточными котлами



Холодное состояние

13,56

16,76

13,56

16,76

51,0

64,2

49,1

67,2

64,4

82,5

6,05

23,0

195,8

88,4

109,2

103,7

124,5



50 - 60

32,52

35,72

39,91

43,11

57,6

70,8

39,0

57,1

53,6

71,7

19,82

9,9

140,3

81,2

102,0

98,2

119,0



30 - 35

26,00

29,20

33,38

26,58

60,9

74,1

35,7

53,3

49,9

68,0

11,58

6,6

117,2

70,4

91,2

87,0

107,8



15 - 20

19,60

22,80

23,29

26,49

57,6

70,8

34,3

50,4

48,3

64,4

6,04

6,6

100,4

62,7

81,5

77,9

96,7



6 - 10

10,75

12,75

13,83

15,83

35,3

43,5

28,7

40,5

42

53,8

3,11

6,6

75,7

47,6

61,1

61,9

75,4



Моноблоки 300 МВт



Холодное состояние

36,46

36,46

148,9

78,6

97,7

21,62

89,7

234,4

154,6

173,7



50 - 60

72,32

85,61

171,9

57,4

76,1

36,80

27,1

161,6

135,8

158,7



30 - 35

59,03

72,32

171,9

53,3

71,0

23,51

27,1

127,9

119,2

141,1



15 - 20

49,06

55,71

171,9

57,9

75,6

13,54

27,1

120,5

116,6

136,4



6 - 10

20,92

26,30

74,0

48,7

66,0

6,45

15,6

107,3

81,3

100,3



Дубль-блоки 300 МВт



Холодное состояние

32,86

42,01

32,86

42,01

99,5

137,3

80,8

121,3

101,0

141,5

19,55

60,9

252,1

147,5

195,5

167,7

215,7



50 - 60

68,87

77,72

82,46

91,31

115,2

152,2

59,7

100,4

79,6

120,3

36,86

18,1

179,7

130,7

178,7

154,8

202,8



30 - 35

55,27

63,83

68,87

77,43

115,2

150,6

54,3

95,3

72,9

113,9

23,26

18,1

135,7

111,6

159,6

134,4

182,4



15 - 20

45,08

53,05

51,88

59,85

115,2

148,1

55,7

92,5

74,3

111,1

13,07

18,1

132,0

106,2

149,5

126,9

170,2



6 - 10

19,18

24,20

24,68

29,70

49,3

69,9

38,2

66,4

56,2

84,4

6,15

10,7

115,2

67,5

99,8

87,2

119,5



Моноблоки 500 МВт



Холодное состояние

25,2

25,2

177,5

131,9

174,3



151,8

452,2

259,7

302,1



50 - 60

45,9

45,9

177,5

112,4

151,0



151,8

315,3

233,8

274,2



30 - 35

36,1

36,1

168,6

98,8

134,0

36,1

145,2

252,0

202,7

238,0



15 - 20

28,4

28,4

152,6

106,6

141,9

28,4

123,6

252,0

200,2

235,5



6 - 10

14,4

14,4

79,6

95,6

125,3

14,4

68,9

208,3

155,8

185,5



Моноблоки 800 МВт



Холодное состояние

65,9

-

443,6

333,8

-

65,9

282,7

836,8

599,3

-



50 - 60

85,6

-

391,4

234,2

-

85,6

291,5

432,2

448,1

-



30 - 35

72,9

-

382,6

229,2

-

72,9

288,6

432,2

433,1

-



15 - 20

60,8

-

347,6

243,5

-

60,8

253,2

431,9

430,0

-



6 - 10

24,7

-

139,1

177,4

-

24,6

103,3

338,8

276,1

-



Моноблок 1200 МВт



Холодное состояние

71

-

886

546

-

71

465

1631

1016

-



50 - 60

93

-

618

376

-

93

431

1326

773

-



30 - 35

75

-

599

362

-

75

421

1281

738

-



15 - 20

59

-

553

375

-

59

374

1256

724

-



6 - 10

30

-

295

308

-

30

189

773

506

-



Примечание. Для дубль-блоков в числителе указаны затраты на пуск одного корпуса котла, а в знаменателе - двух корпусов.



Таблица П7.2

Затраты топлива, тепла и электроэнергии на пуск теплофикационных энергоблоков (по данным Всероссийского теплотехнического научно-исследовательского института)

Продолжительность простоя, ч

Составляющие, относимые к котлу

Составляющие, относимые к турбине

Суммарные эквивалентные затраты топлива на пуск энергоблока Впуск, т



Эснк пуск

МВт · ч

Qснк пуск

Гкал

Втоппуск т

Эснт пуск

МВт · ч

Qснт пуск

Гкал

ΔQэ пуск

Гкал

Газомазутный

Пылеугольный

Газомазутный

Пылеугольный



Турбина Т-110/120-130 (моноблок)



Холодное состояние

3,37

13,0

27,3

36,4

3,37

13,0

90,3

45,7

54,8



80 - 60

3,00

11,6

22,4

30,4

11,91

142

67,9

39,6

47,6



30 - 35

3,00

11,6

21,8

29,6

8,27

14,2

63,7

37,5

45,3



15 - 20

2,47

9,7

27,7

35,2

5,31

12,2

58,1

41,1

48,6



6 - 10

2,47

9,7

30,6

38,1

3,77

12,2

56,4

43,4

50,9



Турбина Т-180/210-130 (моноблок)



Холодное состояние

6,19

15,4

47,5

64,2

5,19

15,4

166,9

78,4

95,1



50 - 60

5,15

15,2

36,6

53,4

20,15

20,1

118,6

67,7

81,9



30 - 35

4,34

12,5

32,3

45,5

13,19

17,4

99,0

55,3

68,5



15 - 20

4,15

11,8

39,7

52,1

8,77

16,7

85,0

59,3

71,7



6 - 10

3,27

9,8

37,4

48,5

5,58

14,7

60,9

51,9

63,0



Турбины Т-185/220-130 и ПТ-140/165-130 при пуске по моноблочной схеме



Холодное состояние

6,64

19,3

52,5

-

6,64

19,3

164,8

84,9

-



50 - 60

5,96

17,2

43,6

-

21,73

22,0

129,5

74,9

-



30 - 35

5,58

16,5

40,6

-

14,81

21,4

119,4

68,3

-



15 - 20

5,19

15,4

51,5

-

10,19

20,3

114,1

76,9

-



6 - 10

4,42

13,7

57,0

-

6,73

18,6

103,9

79,3

-



Турбины Т-185/220-130 и ПТ-140/165-130 при последовательной растопке корпусов котла*

Холодное состояние

1,70

1,70

19,3

19,3

87,3

42,6

-

1,70

1,70

19,3

19,3

164,8

100,8

119,7

65,6

-



50 - 60

1,55

1,55

17,2

17,2

78,6

36,4

-

5,65

5,65

22,0

22,0

129,5

80,5

109,9

60,7

-



30 - 35

1,45

1,45

16,5

16,5

75,6

34,0

-

3,85

3,85

21,4

21,4

119,4

75,3

103,3

55,5

-



15 - 20

1,35

1,35

15,4

15,4

70,7

33,0

-

2,65

2,65

20,3

20,3

114,1

72,4

96,1

52,5

-



6 - 10

1,15

1,15

13,7

13,7

63,8

34,8

-

1,75

1,75

18,6

18,6

103,9

67,2

86,1

51,9

-



Моноблок и дубль-блок с турбиной Т-250/300-240 при пуске по моноблочной схеме



Холодное состояние

38,7

29,4

72,9

95,7

13,7

63,0

226,4

131,0

153,8



50 - 60

38,3

28,7

62,6

82,8

37,1

69,3

171,8

119,2

139,4



30 - 35

38,3

28,7

58,7

77,5

27,5

69,3

144,9

109,2

128,0



15 - 20

26,2

18,2

41,8

59,0

16,7

58,8

110,6

78,9

96,1



6 - 10

16,7

11,9

47,1

63,3

9,6

41,3

94,1

74,4

90,6



Рубль-блок с турбиной Т-250/300-240 при последовательной растопке корпусов котла*



Холодное состояние

38,7

38,7

29,4

29,4

-

143,3

74,9

13,7

13,7

63,0

63,0

226,4

140,4

-

201,4

120,4



50 - 60

38,3

38,3

28,7

28,7

-

130,2

67,9

37,1

37,1

69,3

69,3

171,8

114,4

-

186,8

116,3



30 - 35

38,3

38,3

28,7

28,7

-

124,9

66,3

27,5

27,5

69,3

69,3

144,9

94,1

-

175,4

108,5



15 - 20

26,2

26,2

18,2

18,2

-

99,6

47,6

16,7

16,7

58,8

58,8

110,6

80,1

-

136,7

80,4



6 - 10

16,7

16,7

11,9

11,9

-

85,1

45,8

9,6

9,6

41,3

41,3

94,1

69,6

-

112,5

69,6



* В знаменателе приведены затраты для пуска энергоблока до половинной нагрузки на одном корпусе котла.



Таблица П7.3

Затраты топлива, тепла и электроэнергии на пуск и подключение к работающему турбоагрегату второго корпуса котла дубль-блока (по данным Всероссийского научно-исследовательского теплотехнического института)

Продолжительность простоя, ч

Составляющие, относимые к котлу

Составляющие, относимые к турбине

Суммарные эквивалентные затраты топлива на пуск второго корпуса котла В2к пуск, ту. т



Эснк пуск

МВт · ч

Qснк пуск

Гкал

Втоп2к пуск, ту. т

Qснт пуск

Гкал

ΔQэ пуск

Гкал



газомазутный

пылеугольный

газомазутный

пылеугольный



1

2

3

4

5

6

7

8

9



Конденсационные энергоблоки 160 МВт с прямоточными котлами



Более 20

3,65

5,9

15,2

15,6

12,3

21,0

22,0

27,0



15 - 20

2,74

4,5

12,1

17,1

9,2

21,0

18,0

23,0



6 - 10

2,28

3,7

10,6

20,2

7,7

21,0

16,0

21,0



Конденсационные энергоблоки 200 МВт с барабанными котлами



Более 20

4,17

6,6

17,0

23,0

13,7

24,5

24,8

30,8



15 - 20

3,71

5,9

15,5

21,5

12,2

24,5

22,8

28,6



6 - 10

2,82

4,5

12,6

18,6

9,2

24,5

19,0

25,0



Конденсационные энергоблоки 200 МВт с прямоточными котлами



Более 20

4,88

7,7

19,3

25,3

16,0

24,5

27,8

33,8



15 - 20

4,42

7,0

17,8

23,8

14,5

24,5

25,8

31,8



6 - 10

3,17

5,0

13,8

19,8

10,4

24,5

20,5

26,5



Конденсационные энергоблоки 300 МВт и теплофикационные энергоблоки 250 МВт



Более 20

8,8

24,0

40,5

48,5

37,0

28,0

56,0

64,0



15 - 20

7,9

21,6

36,9

44,9

33,3

28,0

51,3

59,3



6 - 10

5,9

16,2

28,6

36,6

24,8

28,0

40,3

48,3



Теплофикационные энергоблоки с турбинами Т-185/220-130 и ПТ-140/165-130



Более 20

5,4

8,5

21,2

27,8

17,6

26,9

30,2

36,8



15 - 20

4,9

7,7

19,6

26,2

15,9

26,9

28,0

34,6



6 - 10

3,5

5,5

15,1

21,7

11,4

26,9

22,3

28,9



Таблица П7.4

Затраты топлива, тепла и электроэнергии на пуски турбоагрегатов из холодного состояния

Мощность турбины, МВт

Эснт пуск

МВт · ч

Qснт пуск

Гкал

ΔQэ пуск

Гкал

Суммарные эквивалентные затраты топлива на пуск турбоагрегата Вт пуск, т

100

2,2

9,7

148,2

20

50

1,6

7,3

111,2

15

20

1,1

4,9

74,1

10

Таблица П7.5

Затраты топлива, тепла и электроэнергии на пуски котлов из холодного состояния

Паропроизводительность, т/ч

Эснк пуск

МВт · ч

Qснк пуск

Гкал

Втоппуск т

Суммарные эквивалентные затраты топлива на пуск котла Вк пуск, т



Газомазутный котел

Пылеугольный котел

Газомазутный котел

Пылеугольный котел



420 - 500

4,7

23,0

41

51

45

55



210 - 230

3,6

17,9

32

37

35

40



Приложение 8

ОБОБЩЕННЫЕ КОНСТАНТЫ ТВЕРДЫХ И ЖИДКИХ ТОПЛИВ*

Республика, край, область, бассейн

Месторождение, угольный разрез

Марка, класс

RO2макс %

a

Угли

Донецкий

-

ДР

18,7

1,08

-"-

-

Д (отсев)

18,9

1,10

-"-

-

ГР

18,5

1,10

-"-

-

Г, отсев

18,6

1,08

-"-

-

Г, ППМ**

18,5

1,10

-"-

-

ТР

19,0

1,11

-"-

-

АШ, АСШ

20,1

1,11

-"-

-

ПА (Р, отсев)

19,4

1,11

-"-

-

(Ж, К, ОС), отсев

18,7

1,10

Кузнецкий

-

Д (Р, СШ)

18,7

1,09

-"-

-

Г (Р, С, Ш)

18,6

1,09

-"-

-

1СС (Р, отсев)

18,8

1,09

-"-

-

2СС (Р, С, Ш, отсев)

18,8

1,10

-"-

-

Т (Р, отсев)

19,1

1,09

-"-

-

(Ж, К, ОС) ППМ**

18,8

1,09

-"-

Грамотеинский

Г (Р, окисленный)

18,9

1,08

-"-

Кедровский

СС (Р, окисленный)

19,1

1,09

-"-

Краснобродский

Т (Р, окисленный)

19,2

1,10

-"-

Томьусинские

СС (Р, окисленный)

18,9

1,10

Карагандинский

-

КР

18,9

1,09

-"-

-

К, ППМ

18,8

1,10

Экибастузский

Разрезы 1, 2, 3

ССР

18,8

1,09

-"-

Разрез 5/6

ССР

18,8

1,10

-"-

Куучекинское

ССР

19,0

1,09

-"-

Ленгерское

Б3 (Р, отсев)

19,6

1,10

Подмосковный

В целом

Б2 (Р, ОМСШ)

19,1

1,10

-"-

Черепетьуголь

Б2 (Р, ОМСШ)

19,2

1,10

Башкирская АССР

Бабаевское

Б1 (Р)

18,7

1,09

Кизеловский

-

Г (Р, отсев, К, М)

18,4

1,12

-"-

-

Г, ППМ**

18,6

1,10

Челябинский

-

Б3 (Р, МСШ)

19,1

1,09

Свердловская обл.

Егоршинское

ПАР

19,5

1,09

Узбекская

Ангренское

Б2 (ОМСШ)

20,0

1,08

Канско-Ачинский

Ирша-Бородинское

Б2 (Р)

19,7

1,08

-"-

Назаровское

Б2 (Р)

19,7

1,08

-"-

Березовское

Б2 (Р)

19,8

1,08

-"-

Боготольское

Б1 (Р)

19,6

1,07

-"-

Абанское

Б2 (Р)

19,7

1,08

-"-

Итатское

Б1 (Р)

19,8

1,07

-"-

Барандатское

Б2 (Р)

19,5

1,08

Красноярский

Минусинское

ДР

19,0

1,09

Иркутский

Черемховское

Д (Р, отсев)

18,7

1,09

Приморский

Липовецкое

Д (Р, СШ)

18,6

1,08

-"-

Сучанское

Г6 (Р)

18,8

1,09

-"-

Сучанское

Ж6 (Р)

18,9

1,09

-"-

Сучанское

Т (Р)

19,3

1,10

-"-

Подгородненское

Т (Р)

19,0

1,11

-"-

Артемовское

Б3 (Р, СШ)

19,3

1,07

-"-

Тавричанское

Б3 (ОМ, СШ)

18,7

1,09

-"-

Реттиховское

Б1 (К, ОМ, СШ)

19,2

1,07

Ленинградская

-

-"-

19,5

1,09

Куйбышевская

Кашпирское

-"-

20,2

1,10

-"-

Торф

Фрезерный

19,6

1,06

Жидкие топлива

Мазут

Малосернистый

-

15,8

1,10

-"-

Сернистый

-

16,0

1,10

-"-

Высокосернистый

-

16,3

1,10

Нефть

Стабилизированная

-

15,8

1,10

* Я.Л. Пеккер. Теплотехнические расчеты по приведенным характеристикам топлива (М.: Энергия, 1977).

** Промпродукт мокрого обогащения.

Приложение 9

ОБОБЩЕННЫЕ КОНСТАНТЫ ПРИРОДНЫХ И ПОПУТНЫХ ГАЗОВ*

Газопровод

RO2макс %

a

Природные газы

Саратов - Москва

12,0

1,11

Первомайск - Сторожовка

11,6

1,11

Ставрополь - Москва (III нитка)

12,0

1.11

Серпухов - Ленинград

12,0

1,11

Шебелинка - Харьков

12,0

1,11

Шебелинка - Москва

11,9

1,11

Кумертау - Магнитогорск

12,0

1,11

Газли - Коган

11,9

1,11

Хаджи - Абад - Фергана

12,0

1,11

Карабулак - Грозный

12,7

1,11

Коробки - Камышин

12,3

1,11

Оренбург - Совхозное

12,0

1,105

Попутные газы

Пермьнефть; Ярино - Пермь

12,9

1,10

Куйбышевнефть; Безенчук

12,9

1,11

Туркменнефть

12,0

1,11

Краснодарнефтегаз

12,1

1,11

Грознефть

12,5

1,10

Башкнефть, Шкапово - Туймазы

12,3

1,10

Азербайджанская ССР

11,8

1,11

* Я.Л. Пеккер. Теплотехнические расчеты по приведенным характеристикам топлива (М.: Энергия, 1977).

Приложение 10

ПРИМЕР МАКЕТА РАСЧЕТА НОРМАТИВНЫХ УДЕЛЬНЫХ РАСХОДОВ И ЭКОНОМИИ ТОПЛИВА НА ОТПУСК ЭЛЕКТРОЭНЕРГИИ И ТЕПЛА ЗА ОТЧЕТНЫЙ МЕСЯЦ

Пример составлен применительно к подгруппе оборудования электростанции, на которой установлены энергетические котлы с предварительным подогревом воздуха в паровых калориферах, работающие на угле с высоким содержанием серы, турбоагрегаты типа ПТ с одноступенчатым отопительным отбором, пиковые водогрейные котлы, работающие на природном газе. Система циркуляционного водоснабжения - оборотная с градирнями. На момент составления энергетических характеристик все турбоагрегаты и котлы отработали более 35 тыс. ч.

Показатель, единица измерения

Обозначение

Способ определения, расчетная формула

Значение показателя

для агрегата

в целом по подгруппе







1. РАСЧЕТ НОМИНАЛЬНЫХ ПОКАЗАТЕЛЕЙ ТУРБОАГРЕГАТА, ПОДГРУППЫ ТУРБОАГРЕГАТОВ

1.1. Исходные данные

Выработка электроэнергии, тыс. кВт · ч:













1.1.1. турбоагрегатом

Эта

Данные учета







-

1.1.2. подгруппой турбоагрегатов

Эпг

Отчетные данные

-

-

-



Число часов работы, ч:













1.1.3. турбоагрегата

τтраб

Данные учета







-

1.1.4. подгруппы турбоагрегатов

τт(пг)раб

Данные учета

-

-

-



Отпуск тепла внешним потребителям подгруппой оборудования, Гкал (ГДж):













1.1.5. всего

Qпгот

Отчетные данные

-

-

-



1.1.6. с горячей водой

Qгв(пг)от

Отчетные данные

-

-

-



1.1.7. пиковыми-водогрейными котлами (ПВК)

Qпвк(пг)от

Отчетные данные

-

-

-



Отпуск тепла внешним потребителям и на собственные нужды, Гкал (ГДж):













из производственного отбора:













1.1.8. турбоагрегата

Qпо

Данные учёта







-

1.1.9. подгруппы турбоагрегатов

Qпгпо

Отчетные данные

-

-

-



из отопительного отбора:

Qто











1.1.10. турбоагрегата



Данные учета







-

1.1.11. подгруппы турбоагрегатов от конденсатора турбоагрегата

Qпгто

Отчетные данные

-

-

-



1.1.12. всего

Qконд

Данные учета







-

1.1.13. в том числе при работе с ухудшенным вакуумом

Qув

Данные учета







-

1.1.14. Количество пусков турбоагрегата по диспетчерскому графику

nт(н)пуск

Данные учета







-

1.1.15. Средний расход охлаждающей воды через конденсатор турбоагрегата, м3

Данные учета







-

1.1.16. Средняя температура охлаждающей воды на входе в конденсатор, °С

t1

Данные учета







-

1.1.17. Средний расход питательной воды через ПВД, т/ч

Данные учета







-

Средний расход сетевой воды через подогреватели сетевой воды, т/ч:













1.1.18. турбоагрегата

Данные учета







-

1.1.19. подгруппы турбоагрегатов

-

-

-



Средние по подгруппе оборудования, т/ч:













1.1.20. невозврат конденсата от потребителей

Данные учета

-

-

-



1.1.21. подпитка теплосети

Данные учета

-

-

-



Средняя температура воды у основного подогревателя сетевой воды турбоагрегата, °С:













1.1.22. на входе

t'св

Данные учета







-

1.1.23. на выходе

t"св

Данные учета







-

1.1.24. Средняя температура наружного воздуха, °С

tнв

Данные учета

-

-

-



1.1.25. Продолжительность работы турбоагрегата от даты составления энергетической характеристики, ч

τтрес

Данные учета







-

1.2. Расчет показателей

1.2.1. Средний отпуск тепла внешний потребителям подгруппой оборудования, Гкал/ч (ГДж/ч)

-

-

-



Средняя тепловая нагрузка, Гкал/ч (ГДж/ч):













производственного отбора:













1.2.2. турбоагрегата







-

1.2.3. подгруппы турбоагрегатов

-

-

-



теплофикационного отбора:













1.2.4. турбоагрегата







-

1.2.5. подгруппы турбоагрегатов

-

-

-



Средняя электрическая нагрузка, МВт:













1.2.6. турбоагрегата

Nт







-

1.2.7. подгруппы турбоагрегатов

Nтпг

-

-

-



Исходно-номинальные значения по турбоагрегату, т/ч:













1.2.8. расхода свежего пара







-

1.2.9. расхода пара на входе в часть среднего давления







-

1.2.10. расхода пара в конденсатор

D2

или

где qэкв = 860 ккал/(кВт · ч) = 3601 кДж/(кВт · ч);

r = 550 ккал/кг = 2303 кДж/кг







-

Номинальные значения:













1.2.11. температуры охлаждающей воды после градирни, °С

t1(н)

По характеристике, градирни для фактических метеорологических условий и тепловой нагрузки

-

-

-



1.2.12. температурного напора основного подогревателя сетевой воды, °С

δt(н)сп







-

1.2.13. давления пара в производственном отборе, кгс/см2 (МПа)

Рп(н)

Pпотр + Pп тр,

где Pпотр - давление пара в выходных коллекторах, обеспечивающее у потребителя номинальное знамение параметра;

ΔPп тр - расчетное значение потери давления от камеры производственного отбора до выходных коллекторов







-

1.2.14. давления пара в теплофикационном отборе, кгс/см2 (МПа)

Рт(н)

f(ts сп) + ΔPт тр,

где ts сп = t"св + δt(н)сп;

ΔPт тр - расчетное значение потери давления в трубопроводе от камеры теплофикационного отбора до подогревателя сетевой воды



-





1.2.15. Исходно-номинальное значение удельного расхода тепла брутто на турбоагрегат на производство электроэнергии, ккал/(кВт · ч) [кДж (кВт · ч)]

qтисх









Поправки к qтисх на отклонение значений внешних факторов от фиксированных условий, принятых при построении исходно-номинальной зависимости, ккал/(кВт · ч) [кДж/(кВт · ч)]













1.2.16. температуры охлаждающей воды (номинальной)

Δqт(t1)

где









1.2.17. давления пара (номинального) в производственном отборе

Δqт(Рп)









1.2.18. давления пара (номинального) в теплофикационном отборе

Δqт(Рт)









1.2.19. расхода охлаждающей воды (при отклонении фактического значения в сторону увеличения)

Δqт(w)

где







-

1.2.20. расхода питательной воды (фактического)

Δqт(Gпв)







-

1.2.21. отпуска тепла от конденсатора (фактического) с водой, подаваемой на водоподготовительную установку

Δqт(Qк)







-

1.2.22. отработанного ресурса времени

Δqт(τрес)

qтисхlτтрес10-5







-

1.2.23. количества пусков по диспетчерскому графику

Δqт(nпуск)







-

Номинальное значение удельного расхода тепла брутто:













1.2.24. по турбоагрегату

qт(н)

qтисх + ΣΔqтi







-

1.2.25. по подгруппе турбоагрегатов

qтпг(н)

Σq(н)тiЭтаi/Эпг

-

-

-



Исходно-номинальное значение удельной выработки электроэнергии по теплофикационному циклу, кВт · ч/Гкал (кВт · ч/ГДж):













1.2.26. паром производственного отбора

Wтфп(исх)







-

1.2.27. паром теплофикационного отбора

Wтфт(исх)







-

Поправки к Wтф на отклонение номинального значения давления от зафиксированного при построении исходно-номинальной зависимости:













1.2.28. производственного отбора

ΔWптф(Рп)

f(Pп(н) - Pписх)







-

1.2.29. теплофикационного отбора

ΔWттф(Рп)







-

1.2.30.

ΔWттф(Рт)

f(Pт(н) - Pтисх)







-

Номинальное значение удельной выработки электроэнергии по теплофикационному циклу, кВт · ч/Гкал (кВт · ч/ГДж):













1.2.31. паром производственного отбора

Wп(н)тф

Wтфп(исх) + ΔWптф(Рп)







-

1.2.32. паром теплофикационного отбора

Wт(н)тф

Wтфт(исх) + ΔWттф(Рп) + ΔWттф(Рт)







-

Номинальное значение мощности, развиваемой по конденсационному циклу, МВт:













1.2.33. турбоагрегатом

Nта(н)кн







-

1.2.34. подгруппой турбоагрегатов

Nпг(н)кн

-

-

-



Исходно-номинальное знамение затрат мощности на собственные нужды подгруппы турбоагрегатов, МВт:













1.2.35. суммарное

Nтсн(исх)

f(Nкнпг(н), Hцн, mт)

где mт - количество работающих турбоагрегатов;

Hцн - напор, развиваемый циркуляционными насосами

-

-

-



1.2.36. на циркуляционные насосы

Nцн(н)

f(Nкнпг(н), Hцн)



-

-

-



1.2.37. Затраты электроэнергии на пуски турбоагрегатов по диспетчерскому графику, тыс. кВт · ч

Эснт(пуск)

ΣЭснт(пуск)inт(н)пускi

-

-

-



Номинальное относительное значение, %:













1.2.38. расхода электроэнергии на собственные нужды подгруппы турбоагрегатов

102(Nтсн(исх)τрабт(пг) + Эснт(пуск))/Эпг

-

-

-



1.2.39. расхода электроэнергии на циркуляционные насосы

102N(н)цн/Nпг(н)кн

-

-

-



1.2.40. Исходно-номинальное значение расхода тепла на собственные нужды подгруппы турбоагрегатов, Гкал/ч (ГДж/ч)

 где

-

-

-



1.2.41. Расход тепла на пуски турбоагрегатов по диспетчерскому графику, Гкал (ГДж)

Qснт(пуск)

ΣQснт(пуск)inт(н)пускi

-

-

-



1.2.42. Номинальное относительное значение расхода тепла на собственные нужды подгруппы турбоагрегатов, %

qсн(н)т(пг)

-

-

-



1.2.43. Номинальное значение удельного расхода тепла нетто по подгруппе турбоагрегатов, ккал/(кВт · ч) [кДж/(кВт · ч)]

qн(н)т(пг)

-

-

-



Исходно-номинальное значение энтальпии пара, ккал/кг (кДж/кг):













1.2.44. в теплофикационном отборе

iтисх







-

1.2.45. в конденсаторе при ухудшенном вакууме

iувисх







-

Поправки [ккал/кг (кДж/кг)] на отклонение номинальных значений показателей от принятых при построении исходно-номинальных зависимостей энтальпии пара:













1.2.46. в теплофикационном отборе

Δiт(Рт)

f(Pт(н) - Pтисх)







-

1.2.47.

Δiт(iп)







-

1.2.48. в конденсаторе при ухудшенном вакууме

Δiув(Рув)

f(Pув(н) - Pувисх)







-

1.2.49.

Δiув(iт)







-

Номинальное значение энтальпии пара, ккал/кг (кДж/кг):













1.2.50. в производственном отборе

i(н)п







-

1.2.51. в теплофикационном отборе

i(н)т

iтисх + Δiт(Рт) + Δiт(iп)







-

1.2.52. в конденсаторе при ухудшенном вакууме

i(н)ув

iувисх + Δiув(Рув) + Δiув(iт)







-

1.2.53. в конденсаторе при фактической электрической мощности турбоагрегата, но при условии работы его в конденсационном режиме

i(н)2к







-

Увеличение расхода тепла на производство электроэнергии, Гкал (ГДж), при условном отсутствии отпуска тепла внешним потребителям:













1.2.54. из производственного отбора

ΔQпоэ(отр)

Qпо(1 - xп) Qотрот/Qт







-

1.2.55. из теплофикационного отбора

ΔQтоэ(отр)

Qто(1 - xт)Qотрот/Qт







-

1.2.56. от конденсатора

ΔQкондэ(отр)

[Qув(1 - xув) + (Qконд - Qув)]Qотрот/Qт







-

1.2.57. всего

ΔQпгэ(отр)

Σ(ΔQпоэ(отр) + ΔQтоэ(отр) + ΔQкондэ(отр)) Значения xп, xт и xув определяются по формуле (22) при номинальных значениях энтальпии пара в отборах и в конденсаторе

-

-

-



1.2.58. Коэффициент увеличения расхода тепла на производство электроэнергии при условном отсутствии отпуска тепла внешним потребителям из отборов и от конденсаторов турбоагрегатов

Kпготр(т)

-

-

-



Примечание. Значения ΔQпоэ(отр), ΔQтоэ(отр) и ΔQкондэ(отр) могут также определяться на основе графических зависимостей энергетических характеристик турбоагрегатов (см. дополнения к пп. 25 - 27 разд. 3.1.1 Методических указаний) при номинальных значениях давления пара в регулируемых отборах.

Примечание. (Введено дополнительно, Изм. № 1).

2. РАСЧЕТ НОМИНАЛЬНЫХ ПОКАЗАТЕЛЕЙ КОТЛОВ, ПОДГРУППЫ КОТЛОВ

2.1. Исходные данные

Фактическое качество сожженного твердого топлива:













2.1.1. низшая теплота сгорания, ккал/кг (кДж/кг)

Qрн

Данные учета

-

-

-



2.1.2. зольность, %

Aр

Данные учета

-

-

-



2.1.3. влажность, %

WР

Данные учета

-

-

-



Число часов работы, ч:













2.1.4. котла

τкраб

Отчетные данные







-

2.1.5. подгруппы котлов

τк(пг)раб

Данные учета

-

-

-



Выработка тепла, Гкал (ГДж):













2.1.6. котлом

Qкбр

Отчетные данные







-

2.1.7. подгруппой котлов

Qкбр(пг)

Отчетные данные

-

-

-



2.1.8. Расход питательной воды по подгруппе котлов, тыс. т

Gпгпв

Отчетные данные

-

-

-



2.1.9. Количество пусков котлов по диспетчерскому графику

nк(н)пуск

Отчетные данные







-

Температура воздуха, °С:













2.1.10. холодного на стороне всасывания дутьевого вентилятора

tхв

Отчетные данные







-

2.1.11. перед воздухоподогревателем

t'вп

Отчетные данные







-

2.1.12. Температура питательной воды, °С

tпв

Данные учета







-

2.1.13. Продолжительность работы котла от даты составления энергетической характеристики, ч

τкрес

Данные учета







-

2.1.14. Максимальная нагрузка подгруппы котлов, Гкал/ч (ГДж/ч)

Данные учета

-

-

-



Количество твердого топлива в натуральном исчислении, т:













2.1.15. полученного от поставщиков

Вполнат

Данные учета

-

-

-



2.1.16. израсходованного энергетическими котлами

Внат

Отчетные данные









2.1.17. Фактический расход топлива в условном исчислении на отпуск электроэнергии и тепла

Впг

Отчетные данные

-

-

-



2.1.18. Число часов работы пиковых водогрейных котлов

Στпвкраб

Данные учета

-

-

-



2.2. Расчет показателей

Приведенные характеристики топлива













2.2.1.

K

По данным табл. 2

-

-

-



2.2.2.

C

По данным табл. 2

-

-

-



2.2.3.

в

По данным табл. 2

-

-

-



Средние значения тепловой нагрузки Гкал/ч (ГДж/ч):













2.2.4. котла

Qкбр/τкраб







-

2.2.5. подгруппы котлов

Qкбр(пг)/τк(пг)раб

-

-

-



2.2.6. расхода питательной воды по подгруппе котлов, т/ч

103Gпвпгк(пг)раб

-

-

-



Номинальное удельное значение количества тепла, ккал/кг (кДж/кг):













2.2.7. воспринятого воздухом в калориферах

qкф

0,35α'вп(t¢вп - tхв)(Qрн + GWP)Kпр10-3

см. пояснения к формуле (52)







-

2.2.8. поданного в топку при обдувке поверхностей нагрева

qобд.п

Dобд(iобд.п - iух)/Bнат

см. пояснения к формуле (56)







-

2.2.9. Коэффициент, учитывающий тепло, дополнительно внесенное в топку

KQ

Qнр/(Qрн + qкф + qобд.п)







-

2.2.10. Исходно-номинальное значение потерь тепла от механической неполноты сгорания, %

q4исх

f(Qкбр)







-

Поправки к qиисх на отклонения значений внешних факторов от фиксированных условий, принятых при построении исходно-номинальной зависимости, %:













2.2.11. зольности топлива

Δq4(AP)

f(AP - AP(исх))







-

2.2.12. влажности топлива

Δq4(WP)

f(WP - WP(исх))







-

2.2.13. Номинальное значение потерь тепла от механической неполноты сгорания, %

q4(н)

q4исх + Δq4(АР) + Δq4(WP)







-

2.2.14. Исходно-номинальное значение температуры уходящих газов, °С

tухисх

f(Qкбр)







-

Поправки к tухисх на отклонение значений внешних факторов от фиксированных условий, принятых при построении исходно-номинальной зависимости, °С:













2.2.15. температуры питательной воды

Δtух(tпв)

f(tпв - tпвисх)







-

2.2.16. температуры воздуха на входе в воздухоподогреватель

Δtух(t'вп)

f(t'вп(н) - t¢вп(исх))







-

2.2.17. влажности топлива

Δtух(WP)

f(WP - WP(исх))







-

Номинальные значения:













2.2.18. температуры уходящих газов, °С

tух(н)

tухисх + Δtух(t'вп) + Δtух(tпв) + Δtух(WP)







-

2.2.19. потерь тепла с уходящими газами, %

q2(н)

По формуле (108)







-

2.2.20. потерь тепла от наружного охлаждения котла, %

q5(н)







-

2.2.21. потерь тепла с физическим теплом шлака, %

q6(н)







-

2.2.22. потерь тепла при пусках котлов по диспетчерскому графику, %

q(н)пуск

По формуле (114)







-

2.2.23. потерь тепла от старения котлов, %

q(н)рес

cτкрес10-3







-

НПД брутто, %:













2.2.24. котла

ηкбр(н)

100 - q2(н) - q4(н) - q5(н) - q6(н) - q(н)пуск - q(н)рес







-

2.2.25. подгруппы котлов

ηк(пг)бр(н)

Qкбр(пг)/Σ(Qкбр/ηкбр(н))

-

-

-



Количества израсходованного топлива в натуральном исчислении, т:













2.2.26. котлом

B(н)нат







-

2.2.27. подгруппой котлов

Bпг(н)нат

ΣB(н)нат

-

-

-



2.2.28. Исходно-номинальное значение удельного расхода электроэнергии на тягу и дутье, кВт · ч/Гкал (кВт · ч/ГДж)







-

Поправки к  на отклонение значений внешних факторов от фиксированных условий, принятых при построении исходно-номинальной зависимости, кВт · ч/Гкал (кВт · ч/ГДж):













2.2.29. зольности топлива

f(AP - AP(исх))







-

2.2.30. влажности топлива

f(WP - WP(исх))







-

2.2.31. температуры уходящих газов

f(tух(н) - tух(исх))







-

2.2.32. температуры холодного воздуха

f(tхв - tхвисх)







-

2.2.33. Номинальное значение удельного расхода электроэнергии на тягу и дутье, кВт · ч/Гкал (кВт · ч/ГДж)







-

2.2.34. Исходно-номинальное значение удельного расхода электроэнергии на пылеприготовление, кВт · ч/т натурального топлива

f(Qкбр)







-

Поправки к  на отклонение внешних факторов от фиксированных условий, принятых при построении исходно-номинальной зависимости, кВт · ч/т натурального топлива:













2.2.35. зольности топлива

f(AP - AP(исх))







-

2.2.36. влажности топлива

f(WP - WP(исх))







-

2.2.37. Номинальное значение удельного расхода электроэнергии на пылеприготовление, кВт · ч/т натурального топлива







-

2.2.38. Номинальное значение удельного расхода электроэнергии на питательные насосы подгруппы котлов, кВт · ч/т питательной воды

-

-

-



2.2.39. Номинальное значение мощности прочих механизмов собственных нужд, МВт

N(н)проч

-

-

-



2.2.40. Затраты электроэнергии на пуски котлов по диспетчерскому графику, тыс. кВт · ч

Эсн(н)к пуск

ΣЭснк(пуск)inк(н)пускi

-

-

-



2.2.41. Номинальное значение суммарного расхода электроэнергии на собственные нужды подгруппы котлов, тыс. кВт · ч

Эсн(н)к(пг)

-

-

-



Номинальные значения абсолютных расходов тепла на собственные нужды, Гкал (ГДж):











-

2.2.42. индивидуальных

Qснинд







-

2.2.43. на размораживание твердого топлива

Qснрм

-

-

-



2.2.44. на отопление и вентиляцию помещений, горячее водоснабжение

Qснотопл

-

-

-



2.2.45. при пусках котлов по диспетчерскому графику

Qснк(пуск)

ΣQснк(пуск)inк(н)пускi

-

-

-



2.2.46. прочих

Qснпроч

-

-

-



2.2.47. суммарного

Qсн(н)к(пг)

ΣQсниндi + Qснрм + Qснотопл + Qснк(пуск) + Qснпроч

-

-

-



2.2.48. Номинальное значение удельного расхода тепла на собственные нужды подгруппы котлов, %

qсн(н)к(пг)

102Qсн(н)к(пг)/Qкбр(пг)

-

-

-



2.2.49. Средняя тепловая нагрузка пикового водогрейного котла, Гкал/ч (ГДж/ч)

Qпгпвк/Στпвкраб

-

-

-



2.2.50. Исходно-номинальное значение температуры уходящих газов ПВК

tухпвк(исх)

f(Qпвх)

-

-

-



Поправки к  на отклонение значений внешних факторов от фиксированных условий, принятых при построении исходно-номинальной зависимости, °С:













2.2.51. температуры холодного воздуха

Δtпвкух(tхв)

f(tхв - tхвисх)

-

-

-



2.2.52. расхода сетевой воды

Δtпвкух(G)

f(Gсвисх - Gсв)

-

-

-



2.2.53. температуры сетевой воды на входе в котел

Δtпвкух(t'св)

f(tсв - tсвисх)

-

-

-



Номинальные значения:













2.2.54. температуры уходящих газов ПВК, °С

tпвк(н)ух

tухпвк(исх) + ΣΔtпвкухi

-

-

-



2.2.55. потерь тепла с уходящими газами, %

q2пвк(н)

По формуле (108)

-

-

-



2.2.56. потерь тепла от наружного охлаждения ПВК, %

q5пвк(н)

-

-

-



2.2.57. КПД брутто ПВК, %

ηбр(н)к(пвк)

100 - q2пвк(н) - q5пвк(н)

-

-

-



Примечание. Поправки по пп. 2.2.17; 2.2.29; 2.2.30; 2.2.35 и 2.2.36 вводятся только при наличии экспериментальных данных.

Примечание. (Введено дополнительно, Изм. № 1).

3. РАСЧЕТ НОМИНАЛЬНЫХ И НОРМАТИВНЫХ УДЕЛЬНЫХ РАСХОДОВ ТОПЛИВА, ЭКОНОМИИ ТОПЛИВА

Номинальное значение доли потерь (%) при отпуске тепла:













3.1. от энергетических котлов

αэк(н)пот

-

-

-



3.2. от пиковых водогрейных котлов

αпвк(н)пот

-

-

-



3.3. Коэффициент отнесения затрат топлива подгруппой энергетических котлов на производство электроэнергии

Kэ

По формуле (17)

-

-

-



3.4. Номинальное значение удельного расхода электроэнергии на собственные нужды, отнесенного на производство электроэнергии, %

-

-

-



3.5. Номинальное значение КПД нетто подгруппы энергетических котлов, %

ηк(пг)н(н)

-

-

-



3.6. Коэффициент теплового потока, %

ηтп

 где  - установленная тепловая мощность находившихся в работе котлов подгруппы оборудования

-

-

-



Коэффициенты, учитывающие влияние на удельные расходы топлива:













3.7. стабилизации тепловых процессов

Kст

f(Kз, Nмакс) - приложение 11

-

-

-



3.8. освоения вновь введенного оборудования

Kосв

Приложение 12

-

-

-



3.9. Коэффициент увеличения расхода топлива энергетическими котлами при условном отсутствии отпуска тепла внешним потребителям из отборов и от конденсаторов турбоагрегатов

Kпготр(к)

(Измененная редакция, Изм. № 1).

-

-

-



Удельный расход условного топлива на электроэнергию, г/(кВт · ч):













3.10. номинальный

вэн

где Qут = 7 Гкал/т (29,309 ГДж/т)

-

-

-



3.11. нормативный

вэнр

вэн[(1 + Kэр(1 - μэ))]

-

-

-



Затраты электроэнергии, тыс. кВт · ч:













3.12. на сетевые насосы

Эсет

f(Gсвпг, τрабт(пг))

-

-

-



3.13. на механизмы ПВК, конденсатные насосы подогревателей сетевой воды, подпиточные насосы, а также насосы, используемые для подготовки воды для подпитки теплосети

Эк, подп

-

-

-



3.14. суммарные, относимые к теплофикационной установке

Этепл

Эсет + Эк, подп

-

-

-



3.15. на насосы, используемые при подготовке химически обессоленной воды для восполнения невозврата конденсата от потребителей пара

Эпар

-

-

-



3.16. Доля отпуска тепла, обеспечиваемая за счет нагрева воды в сетевых насосах, %

αнас

10-3qэквЭсетηэми/Qпгот

-

-

-



Промежуточный удельный расход условного топлива на тепло, кг/Гкал (кг/ГДж):













3.17. по энергетическим котлам

вэктэ

(Измененная редакция, Изм. № 1).

-

-

-



3.18. по пиковым водогрейным котлам

впвктэ

-

-

-



3.19. Увеличение удельного расхода топлива вследствие дополнительных затрат электроэнергии

Δвтэ

-

-

-



Удельный расход условного топлива на отпуск тепла внешним потребителям, кг/Гкал (кг/ГДж):













3.20. номинальный

в(н)тэ

(Измененная редакция, Изм. № 1).

-

-

-



3.21. нормативный

внртэ

вэктэ(100 - αпгпвк)[1 + Kрт(эк)(1 - μтэк)]10-2 + втэпвкαпгпвк[1 + Kрт(пвк)(1 - μтпвк)]10-2 + Δвтэвэнр/вэн

(Измененная редакция, Изм. № 1).

-

-

-



3.22. Экономия (перерасход) топлива в пересчете на условное, т

ΔВпг

Впг - (вэнрЭпгот + втэнрQотпг)10-3

-

-

-



Приложение 11

КОЭФФИЦИЕНТЫ ВЛИЯНИЯ УЧАСТИЯ ОБОРУДОВАНИЯ В РЕГУЛИРОВАНИИ СУТОЧНЫХ ГРАФИКОВ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК НА УДЕЛЬНЫЙ РАСХОД УСЛОВНОГО ТОПЛИВА

(по данным Всероссийского теплотехнического научно-исследовательского института)

Коэффициенты Kст для конденсационных энергоблоков и групп оборудования с поперечными связями определяются в соответствии с рис. П11.1 - П11.4* по значениям коэффициентов заполнения суточных графиков нагрузки Kз, которые рассчитываются по формуле

Kз = Nср/Nмакс,

где Nср - средняя нагрузка турбоагрегатов за отчетный период, МВт;

Nмакс - максимальная за отчетный период нагрузка турбоагрегатов, МВт; определяется как среднеарифметическое значение максимальных суточных нагрузок.

* Разработаны Всероссийским теплотехническим научно-исследовательским институтом для конденсационных энергоблоков.

Для теплофикационных энергоблоков и групп оборудования с поперечными связями коэффициенты Kст определяются также в соответствии с рис. П11.1 - П11.4, но коэффициенты Kз в этом случае рассчитываются по значениям средней [Qбрк(ср)] и максимальной [Qбрк(макс)] за отчетный период тепловой нагрузки котлов

Kз = Qбрк(ср)/Qбрк(макс).

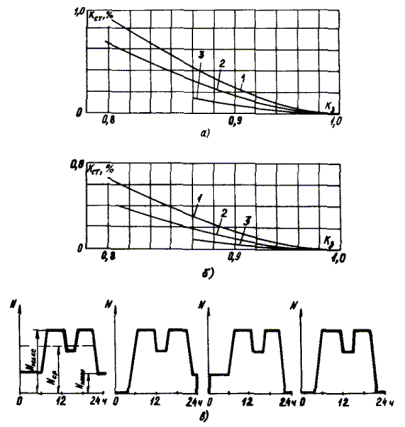

Рис. П11.1. Коэффициенты стабилизации тепловых процессов Kст для энергоблоков, работающих на каменных (а) и бурых (б) углях и регулирующих электрическую нагрузку в соответствии с суточным графиком типа I (в):

1 - Nмакс = Nном; 2 - Nмакс = 0,75Nном; 3 - Nмакс = 0,5Nном

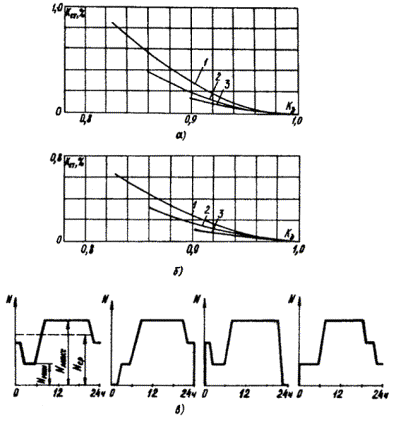

Рис. П11.2. Коэффициенты стабилизации тепловых процессов Kст для энергоблоков, работающих на каменных (а) и бурых (б) углях и регулирующих электрическую нагрузку в соответствии с суточным графиком типа II (в):

1 - Nмакс = Nном; 2 - Nмакс = 0,75Nном; 3 - Nмакс = 0,5Nном

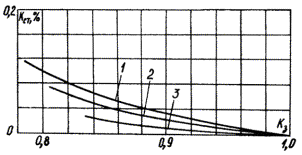

Рис. П11.3. Коэффициенты стабилизации тепловых процессов Kст для энергоблоков, работающих на каменных (а) и бурых (б) углях и регулирующих электрическую нагрузку в соответствии с суточным графиком типа III (в)

1 - Nмакс = Nном; 2 - Nмакс = 0,75Nном; 3 - Nмакс = 0,5Nном

Рис. П11.4. Коэффициенты стабилизации тепловых процессов Kст для энергоблоков, работающих на газе и мазуте и регулирующих электрическую нагрузку в соответствии с суточными графиками типов I, II и III:

1 - Nмакс = Nном; 2 - Nмакс = 0,75Nном; 3 - Nмакс = 0,5Nном

Приложение 12

КОЭФФИЦИЕНТЫ ОСВОЕНИЯ ВНОВЬ ВВЕДЕННОГО ОБОРУДОВАНИЯ, %

Энергооборудование с давлением свежего пара перед турбинами

Вид сжигаемого топлива

В первый год работы

Во второй год работы

В третий год работы

Серийное

Головное

Серийное

Головное

Серийное

Головное

90 кгс/см2 (8,8 МПа) и менее

Твердое, газ, мазут

2,0

1,0

-

-

-

-

-

130 кгс/см2 (12,8 МПа) теплофикационное без промперегрева

Твердое

4,0

2,0

7,0

3,5

-

5,0

2,5

-

-

Газ, мазут

3,0

1,5

5,0

2,5

-

3,0

1,5

-

-

130 кгс/см2 (12,8 МПа) с промперегревом

Твердое

4,0

2,0

8,0

4,0

3,0

1,5

6,0

3,0

-

-

Газ, мазут

3,0

1,5

6,0

3,0

2,0

1,0

4,0

2,0

-

-

240 кгс/см2 (23,5 МПа)

Твердое

8,0

4,0

12,0

6,0

4,0

2,0

8,0

4,0

-

3,0

1,5

Газ, мазут

6,0

3,0

10,0

5,0

3,0

1,5

6,0

3,0

-

-

Примечание. По каждой группе оборудования приведены коэффициенты: в числителе - Kэосв (коэффициент к удельному расходу топлива на отпуск электроэнергии при блочном или условно-блочном вводе турбоагрегата и котла), в знаменателе Kтосв = Kтаосв = Kкосв (коэффициенты к удельным расходам топлива на отпуск тепла, на освоение турбоагрегатов и котлов).

Средние по подгруппе оборудования коэффициенты влияния степени освоения оборудования на удельный расход топлива на отпуск электроэнергии (Kэосв) и отпуск тепла (Kтосв) определяются по формулам:

где Kтаосвi, Kкосвj - коэффициенты влияния на удельный расход топлива каждого осваиваемого турбоагрегата и котла, %; принимаются по приложению 12;

αiЭ, αjQ - доля выработки электроэнергии и тепла каждым осваиваемым турбоагрегатом и котлом в соответствующей суммарной выработке энергии группой оборудования, %.

Приложение 13

АЛГОРИТМ КОНТРОЛЯ ДОСТОВЕРНОСТИ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ В МАКЕТЕ 15506-1

1. Контроль одноименных показателей (показателей одной графы)

1.1.

                                          (1)

где П1пm, П2пm - значения показателя:

по каждому m-му из s энергоблоку, турбоагрегату, котлу (корпусу котла) пылеугольной или газомазутной (с признаками вида топлива 1 или 2) подгруппы каждой из групп энергоблоков;

по каждому турбоагрегату или котлу других подгрупп оборудования (кроме групп с кодами 18 и 20);

П1n, П2n - значение показателя в целом по пылеугольной или газомазутной подгруппе оборудования (кроме групп с кодами 18 и 20).

В зависимости от принятого варианта заполнения макета контролируются следующие показатели:

1.2.

П1n + П2n = Пn,                                                             (2)

где П1n, П2n - значение показателя в целом по пылеугольной или газомазутной (с признаками вида топлива 1 и 2) подгруппе n-й группы оборудования;

Пn - значение показателя в целом по n-й группе оборудования.

Контроль производится по группам оборудования с кодами 2, 3, 4, 5, 7, 8, 54, 57, 58, 59.

При всех вариантах заполнения макета контролю подвергаются показатели 1 - 3, 6 - 13, 15, 19, 23 - 27, 30 - 42, 44 - 59, 62, 65, 68, 69, 72, 75, 78, 83, 86, 89 - 98, 103, 106, 109, 117 - 121.

1.3.

                                                           (3)

где Пn - значение показателя по каждой n-й из t подгрупп (групп) оборудования, имеющихся на электростанции;

П97 - значение показателя в целом по электростанции (без районных котельных).

Подгруппа оборудования

Номера контролируемых показателей при вариантах заполнения макета

I

II

III

IV

2, 3, 4, 5, 7, 8, 54, 57, 58, 59

1 - 3, 6 - 12, 15, 19, 23, 24, 30, 31, 33, 35, 37, 39, 41, 44 - 55, 37, 69, 89 - 96, 117, 119

Те же, что в I, и 13, 25 - 27, 32, 34, 36, 38, 40, 42, 56, 58, 59, 62, 65, 68, 72, 75, 78, 83, 86, 97, 98, 103, 106, 109, 118, 120, 121

Те же, что в I

Те же, что во II

17

-

-

44, 53, 54, 57, 92 - 94

44, 53, 54, 57 - 59, 92 - 94

10

44 - 54, 57, 69

44 - 54, 57, 69

44 - 54, 57, 69, 89 - 96, 117, 119

Те же, что в III, и 58, 59, 62, 65, 68, 72, 75, 78, 83, 86, 97, 98, 103, 106, 109, 118, 120, 121

6, 11, 12, 16, 21

-

-

В контроле участвуют все группы оборудования, кроме группы с кодом 20.

Контролю подвергаются показатели 1 - 3, 6 - 13, 15, 19, 23 - 27, 30 - 42, 44 - 52, 56 - 59, 62, 65, 68, 69, 72, 75, 78, 83, 86, 89, 90, 92 - 98, 103, 106, 109, 117 - 121 при всех вариантах заполнения макета.

1.4.

Контроль показателя Пк производится по группам оборудования с кодами 2, 3, 4, 5, 7, 8, 54, 37, 58, 59 и по электростанции в целом (по строке 97).

Контролю подвергаются номинальный и нормативный удельные расходы топлива на отпуск электроэнергии и тепла.

Соответствие объектов контроля:

Показатели

Варианты заполнения макета

вспомогательные

контролируемый Пк

П1

П2

П3

Каждый энергоблок пылеугольной или газомазутной подгруппы каждой группы энергоблоков

Каждая пылеугольная или газомазутная подгруппа каждой группы энергоблоков

II, IV

Каждая пылеугольная или газомазутная подгруппа каждой группы энергоблоков

Каждая группа энергоблоков

I - IV

Каждая из всех имеющихся на электростанции групп (при их отсутствии - подгрупп) оборудования

Электростанция в целом (строка 97)

I - IV

Обозначение и номера показателей:

Номер формулы

П1, Пк

П2, П3

Обозначение

Номер

Обозначение

Номер

4

вэн

17

Эот

10

5

вэнр

18

Эот

10

6

втэн

21

Qот

6

7

втэнр

22

Qот

6

Контролю подвергаются фактический и номинальный удельные расходы тепла брутто на турбоагрегаты.

Соответствие объектов контроля:

Код группы оборудования

К какому объекту принадлежат вспомогательные показатели П1 и П2

Контролируемый показатель Пк

К какому объекту принадлежит

Условное обозначение

При каких вариантах заполнения макета контролируется

2, 3, 4, 5, 7, 8, 54, 57, 56, 59

Каждая пылеугольная и газомазутная подгруппа энергоблоков

Каждая группа энергоблоков

qт, qт(н)

I - IV

Каждый турбоагрегат пылеугольной и газомазутной подгруппы энергоблоков

Каждая пылеугольная и газомазутная подгруппа энергоблоков

qт

I - IV

qт(н)

II, IV

10

Каждый турбоагрегат

Подгруппа оборудования

qт

I - IV

qт(н)

IV

6, 11, 12, 16, 17, 21

Каждый турбоагрегат

Подгруппа оборудования

qт

III, IV

qт(н)

IV

Обозначение и номера показателей

Номер формулы

П1, Пк

П2

Обозначение

Номер

Обозначение

Номер

8

qт

87

Э

44

9

qт(н)

88

Э

44

2. Контроль взаимозависимых показателей (показателей одной строки)

Номер формулы

Формула контроля

Номера показателей, участвующих в контроле

Допустимое значение Δ

10

τкал > τэи = Э/Nуср ± Δ

НСД-1; 4; 44; 1

0,5

11

τкал > τти = Qт/Qуср ± Δ

НСД-1; 5; 49; 3

0,5

12

QотQотгвQотпвк

6, 7, 9



13

QототрQот - Qотпвк

8, 6, 9



14

Вэ = 10-3вэЭот ± Δ

15, 16, 10

5 · 10-5Эот

15

Втэ = 10-3втэQот ± Δ

19, 20, 6

5 · 10-5Qот

16

ВгпвкВпвк

24, 23



17

Эсн = Эснэ + Эснтэ

30, 31, 33



18

ЭснЭснт + Эснк

30, 35, 39



19

Эснк > Эпн + Σ(Этд + Эпп)

39, 41, 117, 119



20

Эсн(н)к > Э(н)пн + Σ(Э(н)тд + Э(н)пп)

40, 42, 118, 120



21

ЭтфЭ

45, 44



22

Этф = Эптф + Эттф + Экондтф

45, 46, 47, 48



23

Qт = Qпо + Qто + Qконд

49, 50, 51, 52



24

τтраб = τкраб

53, 91



25

nт - nт(н) ≥ 0

57, 58



26

nт = nк

57, 96



27

nт(н) = nк(н)

58, 97



28

nт ≤ Σnк

57, 96



29

nт(н)Σnк(н)

58, 97



30

nк - nк(н) ≥ 0

96, 97



31

В = Вг + Вм + Втв

92, 93, 94, 95



32

100 - q2 - (q3 + q4) ≥ ηкбр > 100 - q2 - (q3 + q4) - Δ

111, 113, 115

2

33

100 - q2(н) - (q3(н) + q4(н)) ≥ ηкбр(н) > 100 - q2(н) - (q3(н) + q4(н)) - Δ

112, 114, 116

2

34

Qпвкот(97) = Qбрк(97)

9(97), 89(20)



35

Впвк(97) = В(20)

23(97), 92(20)



36

Вэ(97) + Втэ(97) = В(97) + В(20)

15(97), 19(97); 92(97), 92(20)



37

Эот = Э - Эсн

10, 44, 30



38

τкал > τти = Qототр/Qуср ± Δ

НСД-1; 5; 8; 3

0,5

39

0,5NусрNм ≤ 1,05Nуср

1, 2



40

0,01Э < Ээсн < 0,3Э

44, 31, 44



41

0,005Qот < Эснтэ < 0,06Qот

6, 33, 6



42

0,005Qотгв < Эсн - Эснт - Эснк < 0,05Qотгв

7, 30, 35, 39, 7



Формулы 24, 26 и 27 применяются только при контроле показателей моноблоков, а формулы 28 и 29 - дубль-блоков.

В формулах 19, 20, 28 и 29 знак Σ означает суммирование показателя по каждому корпусу котла дубль-блока.

При равенстве нулю показателя (Qуср) (графа 3 макета) правая часть формулы 11 приравнивается нулю.

В зависимости от принятого варианта заполнения макета контроль осуществляется по формулам:

Группа оборудования

Объект контроля

Применяемые формулы при варианте заполнения макета

I

II

III

IV

1, 2, 3, 4, 7, 8

Каждый энергоблок

10, 12 - 19, 21 - 24, 26 или 28, 31, 32, 37 - 42

Те же, что и в IV

Те же, что и в I

10, 12 - 19, 20, 21 - 24, 25, 26 или 28, 27 или 29, 30 - 33, 37 - 42

Пылеугольная или газомазутная подгруппа, группа энергоблоков

10, 12 - 23, 25, 30 - 33, 37 - 42

5, 54, 57, 58, 59

Каждый энергоблок

10 - 19, 21 - 24, 26 или 28, 31, 32, 37, 39 - 42

Те же, что и в IV

Те же, что и в I

10 - 25, 26 или 28, 27 или 29, 30 - 33 37, 39 - 42

Пылеугольная или газомазутная подгруппа, группа энергоблоков

10 - 23, 25, 30 - 33, 37, 39 - 42

10

Каждый турбоагрегат

21 - 23

21 - 23, 25

Каждый котел

-

-

31, 32

30, 31, 32

6, 11, 12, 16, 21

Каждый турбоагрегат

-

-

21 - 23

21 - 23, 25

Каждый котел

-

-

31 - 32

30, 31, 32

17

Каждый агрегат

-

-

31

25, 31

Группа оборудования

10, 12, 14, 15, 17, 25, 31, 37 - 42

18, 20

Группа оборудования

30 - 33

6, 11, 16

Подгруппа оборудования

10, 12 - 23, 25, 30 - 33, 37 - 42

10, 12, 21

Подгруппа оборудования

10 - 23, 25, 30 - 33, 37, 39 - 42

97

Электростанция

10, 12 - 23, 25, 30, 31, 34 - 37, 39 - 42

3. Контроль отдельных показателей (показателей одной строки)

3.1. Амин Пк ≤ Амакс

Номер формулы

Контролируемый показатель Пк

Допустимое значение

Обозначение

Номер

Амин

Амакс

45

τтраб

53

10

τкал

46

τтрез

54

0

τкал

47

τ1к

55

0

τкал

48

Р0

60





49

Р0(н)

61





Для групп оборудования:

48.1; 49.1

1, 2, 3, 4, 5, 54



220

245

48.2; 49.2

7, 8, 10, 57, 58, 59



125

135

48.3; 49.3

11, 12



80

95

48.4; 49.4

6



160

245

48.5; 49.5

16



120

245

48.6; 49.6

21



15

130

50

t0

70





51

t0(н)

71





Для групп оборудования:

50.1; 51.1

1, 2, 3, 4, 5, 7, 8, 54, 57, 58, 59



520

550

50.2; 51.2

10



530

560

50.3; 51.3

11, 12



470

545

50.4; 51.4

6



500

550

50.5; 51.5

16



500

550

50.6; 51.6

21



350

550

52

t¢цсд

73

520

560

53

t¢(н)цсд

74

520

560

54

Р2

76

0,02

0,15

55

Р2(н)

77

0,02

0,15

86

t1

79

1

30

57

t2

80

5

35

58

δt

81

3

20

59

δt(н)

82

3

15

60

tпв

84





61

tпв(н)

85





60.1; 61.1

1, 2, 3, 4, 5, 54



190

280

60.2; 61.2

7, 8, 10, 11, 12



180

250

60.3; 61.3

6



170

280

60.4; 61.4

16



180

280

60.5; 61.5

21



100

230

62

τкраб

91

10

τкал

63

tхв

99

0

60

64

t¢вп

100

10

130

65

tух

101

90

250

66

tух(н)

102

90

250

67

αр

104

1,01

1,70

68

αр(н)

105

1,01

1,70

69

Δαрух

107

5

120

70

ΔαРух(н)

108

5

50

71

Δαухд

110

5

15

72

q2

111

3

15

73

q2(н)

112

3

10

74

(q3 + q4)

113

0

15

75

(q3(н) + q4(н))

114

0

10

Контроль по формулам 54 - 59 не осуществляется для противодавленческих турбоагрегатов, групп турбоагрегатов (см. паспорт ТЭС).

3.2. Амин Пк Амакс; Пк = 0 при П1 = 0

Номер формулы

Контролируемый показатель Пк

Допустимое значение

Вспомогательный показатель П1

Обозначение

Номер

Амин

Амакс

Обозначение

Номер

80

Рп

63

3

35

Qпо

50

81

Рп(н)

64

3

35

Qпо

50

82

Рт

66

0,5

3

Qто

51

83

Рт(н)

67

0,5

3

Qто

51

3.3. Амин · П1 Пк < Амакс · П1

Номер формулы

Обозначение

Номер

Допустимое значение

контролируемого показателя Пк

вспомогательного показателя П1

контролируемого показателя Пк

вспомогательного показателя П1

Амин

Амакс

86

Qснк

Qкбр

12

89

0,002

0,1

87

Bпвк

Qотпвк

23

9

0,15

0,18

90

Эцн

Этсн

37

35

0,3

0,9

91

Qкбр

Gпв

89

90

480

720

92

B

Qбрк

92

89

0,15

0,20

93

Этф

Qототр

45

8

0,1

1,5

94

Этфотб

Qотб









94.1

Эптф

Qпо

46

50

0,1

1,4

94.2

Эттф

Qто

47

51

0,2

0,7

94.3

Этфконд

Qконд

48

52

0,2

0,8

При контроле по формуле 86 вспомогательный показатель П1 определяется для дубль-блока как сумма соответствующих показателей отдельных корпусов котла.

Контроль по формуле 90 не осуществляется для групп турбоагрегатов c противодавлением (см. паспорт ТЭС).

3.4. Амин · П1 Пк < Амакс · П1    Пк = 0 при...

Номер формулы

Обозначение

Номер

Допустимое значение

Условия (в номерах показателей), при которых Пк = 0



контролируемого показателя Пк

вспомогательного показателя П1

контролируемого показателя Пк

вспомогательного показателя П1

Амин

Амакс



96

ΔВ(τ1к)

Вэ

56

15

0

0,02

55 = 0



97

ΔВ(nт)

Вэ

59

15

0

0,02

57 = 58



98

ΔВ(Р0)

Вэ

62

15

-0,01

0,02

60 = 61



99

ΔВ(Рп)

Вэ

65

15

0

0,02

63 = 64



100

ΔВ(Рт)

Вэ

68

15

0

0,02

66 = 67



101

ΔВ(t0)

Вэ

72

15

-0,01

0,02

70 = 71



102

ΔВ(t'цсд)

Вэ

75

15

-0,01

0,02

73 = 74



103

ΔВ(Р2)

Вэ

78

15

-0,01

0,03

76 = 77



104

ΔВ(δt)

Вэ

83

15

-0,01

0,03

81 = 82



105

ΔВ(tпв)

Вэ

86

15

-0,01

0,03

84 = 85



106

ΔВ(nк)

В

98

92

0

0,02

96 = 97



107

ΔВ(tух)

В

103

92

-0,01

0,03

101 = 102



108

ΔВ(αр)

В

106

92

-0,01

0,05

104 = 105



109

ΔВ(Δαрух)

В

109

92

-0,01

0,05

107 = 108



3.5. Амин < П1/Пк < Амакс

Номер формулы

Обозначение

Номер

Допустимое значение



контролируемого показателя Пк

вспомогательного показателя П1

контролируемого показателя Пк

вспомогательного показателя П1

Амин

Амакс



115

вэн

вэ

17

16

0,98

1,3



116

вэнр

вэ

18

16

0,995

1,1



117

внтэ

втэ

21

20

0,99

1,15



118

внртэ

втэ

22

20

0,997

1,05



119

q(н)т

qт

88

87

0,99

1,05



При П1 = 0 контроль не осуществляется.

При П1 ¹ 0 и Пк = 0 результаты контроля признаются неудовлетворительными.

3.6. Амин · Э < П1 - Пк < Амакс · Э

Показатель Э имеет номер 44

Номер формулы

Обозначение

Номер

Допустимое значение



контролируемого показателя Пк

вспомогательного показателя П1

контролируемого показателя Пк

вспомогательного показателя П1

Амин

Амакс



125

Ээсн(н)

Ээсн

32

31

-0,005

0,02



126

Этсн(н)

Этсн

36

35

-0,005

0,01



127

Эцн(н)

Эцн

38

37

-0,005

0,01



128

Эксн(н)

Эксн

40

39

-0,005

0,03



129

Эпн(н)

Эпн

42

41

-0,005

0,03



130

Этд(н)

Этд

118

117

-0,005

0,03



131

Эпп(н)

Эпп

120

119

-0,005

0,03



3.7. Нестандартные формулы

Номер формулы

Формулы контроля

135

-0,01QкбрQксн - Qксн(н) < 0,03Qкбр

Qкбр - 89; Qксн - 12; Qксн(н) - 13

При контроле показателей дубль-блоков показатель 89 определяется как сумма соответствующих показателей каждого из корпусов котла

136

-10-3Qот < Этэсн - Этэсн(н) < 3 · 10-3Qот

Qот - 6; Этэсн - 33; Этэсн(н) - 34

137

0 ≤ Qтсн < 2 · 10-5qтЭ

Qтсн - 11; Э - 44; qт - 87

138

480D0Эqт10-3 + Qт < 720D0

D0 - 69; Э - 44; qт - 87; Qт - 49

139

qт - 87; Э - 44; ΔQпоэ(отр) - 25; ΔQтоэ(отр) - 26; ΔQкондэ(отр) - 27; Kотр(т) - 28

140

Qкбр - 89; Qксн - 12; ΔQпоэ(отр) - 25; ΔQтоэ(отр) - 26; ΔQкондэ(отр) - 27; Kотр(к) - 29

В зависимости от принятого варианта заполнения макета контроль осуществляется по следующим формулам:

Группа оборудования

Объект контроля

Применяемые формулы при варианте заполнения макета

I

II

III

IV

1, 2, 3, 4, 5, 7, 8, 54, 57, 58, 59

Каждый энергоблок (соответственно турбоагрегат и котел)

45 - 48, 50, 52, 54, 56, 58, 60, 62 - 65, 67, 69, 71, 72, 74, 80, 82, 86, 87, 90, 94, 97, 98

Те же, что в подгруппе, группе энергоблоков и 45 - 47, 62

Те же, что и в варианте I

Те же, что в подгруппе, группе энергоблоков и 45 - 47, 62

Подгруппа и группа энергоблоков

48 - 61, 63 - 75, 80 - 83, 86, 87, 90 - 94, 96 - 109, 115 - 119, 125 - 131, 135 - 140

10

Каждый турбоагрегат

45, 46, 48, 50, 54, 56 - 58, 60, 80, 82, 94, 138

45, 46, 48 - 51, 54 - 61, 80 - 83, 94, 97 - 101, 103 - 105, 119, 138

Каждый котел

-

-

62 - 65, 67, 69, 71, 72, 74, 91, 92

62-75,91,92, 106-Й9, 130-131

11, 12, 6, 16, 21

Каждый турбоагрегат

-

-

Те, же, что в группе 10

Те же, что в группе 10

Каждый котел

-

-

Те же, что в группе 10

Те же, что в группе 10

17

Каждый агрегат

-

-

45, 46

45, 46, 97

Группа оборудования

97, 115 - 118, 125, 136, 139, 140

18

Группа оборудования

63 - 75, 91 - 92, 106 - 109, 130, 131

20

Группа оборудования

65, 66, 67, 70, 72, 73

10, 11, 12, 6, 16, 21

Подгруппа оборудования

48 - 51, 54 - 61, 63 - 75, 80 - 83, 86, 87, 90 - 94, 97 - 101, 103 - 109, 115 - 119, 125 - 131, 135 - 140

97

Электростанция

86, 87, 90 - 94, 115 - 118, 125 - 131, 135, 136, 139, 140

Приложение 14

АЛГОРИТМ КОНТРОЛЯ ДОСТОВЕРНОСТИ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ В МАКЕТАХ 15506-2 И 15505

1. Контроль одноименных показателей (показателей одной графы)

1.1.

П1n + П2n = Пn,                                                             (1)

где П1n, П2n - значение показателя по пылеугольной и газомазутной подгруппе данной группы оборудования;

Пn - значение показателя в целом по данной группе оборудования.

Контроль производится по всем группам оборудования, кроме 17, 18, 19 и 20. Контролируются все показатели, кроме 4, 5, 21, 22, 23, 29, 30, 31, 43 - 45.

1.2.

                                                             (2)

где Пn - значение показателя по каждой из t групп оборудования (кроме группы с кодом 19), имеющихся на электростанции или в АО-энерго;

П97 - значение показателя в целом по ТЭС АО-энерго, в целом по электростанции без районных котельных.

В контроле участвуют все группы оборудования, кроме групп с кодом 19 (районные котельные) и 20 (пиковые водогрейные котлы).

Контролируются все показатели, кроме 4, 5, 21, 22, 23, 29, 30, 31, 43 - 45.

1.3.

П97 + П19 = П98,                                                              (3)

где П97 - значение показателя в целом по ТЭС АО-энерго, в целом по электростанции без районных котельных;

П19 - значение показателя по районным котельным;

П98 - значение показателя в целом по ТЭС АО-энерго, включая районные котельные.

Контролю подвергаются показатели 12, 13, 15, 24 - 28.

1.4.

П97 = П98.                                                                 (4)

Контролируются все показатели АО-энерго, кроме 4, 5, 12, 13, 15, 21 - 31.

Примечание к пп. 1.2, 1.3, 1.4. При отсутствии районных котельных (группа с кодом 19) и строки 97 контроль по формулам 3 и 4 не производится, а формула 2 заменяется формулой .

                                                                   (2а)

1.5.

Контроль показателя Пк производится по группам оборудования с кодами 2, 3, 4, 5, 7, 8, 54, 57, 58 и 59, а также по электростанции и АО-энерго в целом.

Контролю подвергаются номинальный и нормативный удельные расходы топлива на отпуск электроэнергии и тепла.

Соответствие объектов контроля:

Номер

Вспомогательные показатели

Пк

П1

П2

П3

1

Каждая пылеугольная или газомазутная подгруппа каждой группы энергоблоков

Каждая группа энергоблоков

2

Каждая из всех имеющихся на электростанции и в АО-энерго групп оборудования, кроме группы с кодом 19

Электростанция и АО-энерго (строка 97)

3

АО-энерго (строка 97), районные котельные (группа 19)

АО-энерго (строка 98)

Обозначение и номера показателей:

Номер формулы

П1, Пк

П2, П3

Обозначение

Номер

Обозначение

Номер

6

вэн

22

Эот

11

7

вэнр

23

Эот

11

8

втэн

30

Qот

12

9

втэнр

31

Qот

12

По п. 3 предыдущей таблицы не производится контроль удельных расходов топлива на отпуск электроэнергии по формулам 6 и 7.

2. Контроль взаимозависимых показателей (показателей одной строки)

Номер формулы

Формула контроля

Номер показателей, участвующих в контроле

Допустимо знамение Δ

15

τкал ≥ τиэ = Э/Nуср ± Δ

НДС-1; 4; 6; 1

0,5

16

τкал ≥ τит = Qт/Qуср ± Δ Для групп и подгрупп с кодами 5, 10, 12, 21, 54, 57, 58, 59

НСД-1; 5; 33, 3

0,5

17

Этф = Этфп + Этфт + Этфконд

7, 8, 9, 10



18

ЭтфЭ

6, 7



19

Qот Qотгв Qотпвк

12, 13, 15



20

Qототр Qот - Qотпвк

14, 12, 15



21

Эот = Э - Эсн

11, 6, 37



22

Вэ = Вэтв + Вэг + Вэм

17, 18, 19, 20



23

Вэ = 10-3вэЭот ± Δ

17, 21, 11

5 · 10-5Эот

24

Втэ = Втэтв + Втэг + Втэм

24, 25, 26, 27



25

Втэ = 10-3втэQот ± Δ

24, 29, 12

5 · 10-5Qот

26

Qт = Qпо + Qто + Qконд

33, 34, 35, 36



27

Эсн = Ээсн + Этэсн

37, 38, 40



28

ΔВ(qт) ≥ ΔВ(P0) + ΔВ(t0) + ΔВ(t¢цсд) + ΔВ(Ротб) + ΔВ(tпв) + ΔВ(nт) + ΔВ(τ1к) + ΔВ(P2)

48, 49, 50, 51, 52, 53, 54, 55, 56



29

ΔВ(ηк)ΔВ(nк) + ΔВ(tух) + ΔВ(αр) + ΔВ(Δαрух) + ΔВ(q3+q4)

60, 61, 62, 63, 64, 65



30

τит = Qототр/Qуср ± Δ Для подгрупп и групп 1, 2, 3, 4, 6, 7, 8, 11, 16, 17

5, 14, 3

0,5



При равенстве нулю показателя Э результаты расчетов приравниваются нулю

31



1, 2



32

Qототр £ Qт

14, 33



В группе 19 (районные котельные) контроль осуществляется только по формулам 19, 24 и 25.

В группе 17 (газотурбинные установки) контроль осуществляется только по формулам 15, 19, 21 - 25, 27.

При равенстве нулю показателя 3 (Qуср) правая часть формулы 16 приравнивается нулю.

В группе 20 (пиковые водогрейные котлы) контроль осуществляется только по формуле 29.

3. Контроль отдельных показателей (показателей одной строки)

3.1. АминП1Пк < АмаксП1

Номер формулы

Обозначение

Номер

Допустимое значение

контролируемого показателя Пк

вспомогательного показателя П1

контролируемого показателя Пк

вспомогательного показателя П1

Амин

Амакс

35

Qэ

Э

16

6





Для групп оборудования:





35.1

1, 2, 3, 4, 7, 8

1,6

2,4

35.2

54, 57, 58

1,4

2,4

35.3

5, 10, 59

0,86

2,4

35.4

11

2,0

3,5

35.5

12

0,86

3,5

35.6

6

0,86

2,4

35.7

16

0,86

5,0

36

Впвк

Qотпвк

28

15

0,15

0,18

37

Этепл

Этэсн

42

40

0

0,6

41

ΔВ(P0)

Вэ

49

17

-0,01

0,02

42

ΔВ(t0)

Вэ

50

17

-0,01

0,02

43

ΔВ(t¢цсд)

Вэ

51

17

-0,01

0,02

44

ΔВ(Ротб)

Вэ

52

17

0

0,02

45

ΔВ(tпв)

Вэ

53

17

-0,01

0,03

46

ΔВ(nт)

Вэ

54

17

0

0,02

47

ΔВ(τ1к)

Вэ

55

17

0

0,02

48

ΔВ(P2)

Вэ

56

17

-0,01

0,03

49

ΔВ(δt)

Вэ

57

17

-0,01

0,03

50

Вэ

58

17

-0,01

0,02

51

Вэ

59

17

-0,01

0,02

52

Этф

Qототр

7

14

0,1

1,5

53

Этфп

Qпо

8

34

0,1

1,4

54

Этфт

Qто

9

35

0,2

0,7

55

Этфконд

Qконд

10

36

0,2

0,8

56

Ээсн

Э

38

6

0,01

0,3

57

Этэсн

Qот

40

12

0,005

0,06

58

Этепл

Qотгв

42

13

0,005

0,05

В группе 17 контроль осуществляется только по формулам 37, 46, 50.

В группе 19 контроль осуществляется только по формуле 36.

В группе 20 контроль по формулам 35 - 58 не осуществляется.

3.2. Амин(Вэ + Втэ) Пк < Амакс(Вэ + Втэ)

Показатели Вэ и Втэ имеют номера 17 и 24.

Номер формулы

Контролируемый показатель Пк

Допустимое значение

Обозначение

Номер

Амин

Амакс

60

61

0

0,02

61

62

-0,01

0,03

62

63

-0,01

0,05

63

64

-0,01

0,05

64

65

-0,01

0,05

65

66

-0,005

0,03

66

67

-0,005

0,03

67

68

-0,005

0,03

68

69

-0,005

0,03

69

70

-0,01

0,03

В группах 17, 19 и 20 контроль по формулам 60 - 69 не осуществляется.

3.3. АминП1/Пк < Амакс

Номер формулы

Обозначение

Номер

Допустимое значение



контролируемого показателя Пк

вспомогательного показателя П1

контролируемого показателя Пк

вспомогательного показателя П1

Амин

Амакс



75

вэн

вэ

22

21

0,98

1,3



76

вэнр

вэ

23

21

0,995

1,1



77

внтэ

втэ

30

29

0,99

1,15



78

внртэ

втэ

31

29

0,997

1,05



При П1 = 0 контроль не осуществляется.

При П1 ¹ 0 и Пк = 0 результаты контроля признаются неудовлетворительными.

3.4. Нестандартные формулы

Номер формулы

Формула контроля

85

-0,005Э Ээсн - Ээсн(н) < 0,02Э

Э - 6; Ээсн - 38; Ээсн(н) - 39

86

-10-3Qот Этэсн - Этэсн(н) < 3 · Qот

Qот - 12; Этэсн - 40; Этэсн(н) - 41

87

Qэ - 16; ΔQпоэ(отр) - 43; ΔQтоэ(отр) - 44; ΔQкондэ(отр) - 45; Kотр(т) - 46

В группе 17 контроль осуществляется только по формулам 75 - 78.

В группе 19 контроль осуществляется только по формулам 77, 78.

В группе 20 контроль по формулам 75 - 78, 85 - 87 не осуществляется.

Приложение 15

АЛГОРИТМ КОНТРОЛЯ ДОСТОВЕРНОСТИ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ В МАКЕТЕ 15506-3

Номер формулы

Формула контроля

Номера показателей

1

QркотQркгвQркпвк

1, 2, 3

2

Врк = Врктв + Вгрк + Вмрк

4, 5, 6, 7

3

Врк = 10-3втэркQотрк ± 10-4Qотрк

4, 9, 1

4

0,15Qркпвк < Впвкрк < 0,2Qркпвк

3, 8

5

0,99 ≤ втэрк/втэрк(н) < 1,15

9, 10

6

0,997 ≤ втэрк/втэрк(нр) < 1,1

9, 11

7

-10-3Qотрк < Эснрк - Эснрк(н) < 3 · 10-3Qотрк

1, 12, 13

8

0,005Qотрк < Эснрк < 0,06Qотрк

1, 12

Приложение 16

ФОРМУЛЫ ДЛЯ РАСЧЕТА УДЕЛЬНЫХ РАСХОДОВ ТОПЛИВА С ИСПОЛЬЗОВАНИЕМ УДЕЛЬНЫХ ПОКАЗАТЕЛЕЙ ТУРБОАГРЕГАТОВ И КОТЛОВ

Фактические удельные расходы топлива на отпуск электроэнергии [г/(кВт · ч)] и тепла [кг/Гкал (кг/ГДж)] могут быть определены с использованием удельных показателей турбоагрегатов и котлов:

                                                  (1)

                               (2)

                                                 (3)

При правильно сведенных тепловом и электрическом балансах подгруппы оборудования значения удельных расходов топлива, рассчитанные по формулам (16), (23) - (26), (28) и (29) разд. 3.1.1 Методических указаний и (1) - (3) настоящего приложения, должны совпадать. Это может быть использовано для контроля правильности определения показателей тепловой экономичности подгруппы оборудования.

В формулах (1) - (3) настоящего приложения:

 ккал/(кВт · ч) [кДж/(кВт · ч)];                        (4)

 ккал/(кВт · ч) [кДж/(кВт · ч)];                              (5)

qтсн = 102Qтсн/Qэ %;                                                       (6)

                                              (7)

 ΔQэ(отр) - в тыс. Гкал (тыс. ГДж);                       (8)

                                             (9)

                                               (10)

                                                           (11)

            (12)

KQ = BQут/(ВQут + Qвн);                                                (13)

                   (14)

                        (15)

                                                       (16)

αпвк = 102Qпвкот/Qот %;                                                    (17)

αнас = 102Qгвнас/Qот %;                                                    (18)

αэкпот = 102Qотпот(эк)/(Qот - Qотпвк - Qгвнас + Qотдпер) %;                    (19)

впвктэ = 103(100 + αпвкпот)/ηбрк(пвк)Qут кг/Гкал (кг/ГДж);                  (20)

αпвкпот = 102Qпот(пвк)от/Qпвкот %;                                         (21)

Δвтэ = вэ(Этепл + Эпар)/Qот кг/Гкал (кг/ГДж).                               (22)

При определении номинальных значений показателей тепловой экономичности подгрупп оборудования предполагается, что перетоки тепла между ними отсутствуют, поэтому в данном случае в формулах настоящего приложения должны отсутствовать члены Впрпер, Qотдпер, Qпрпер и Эснпр(пер).

Приложение 16. (Введено дополнительно, Изм. № 1).



СОДЕРЖАНИЕ

Введение. 2

1. Общие положения. 2

2. Заполнение информационной части макетов. 4

2.1. Заполнение макета 15506-1. 5

2.2. Заполнение макетов 15506-2 и 15505. 6

2.3. Заполнение макета 15506-3. 7

3. Определение значений показателей, включенных в макеты.. 7

3.1. Расчет показателей макета 15506-1. 8

3.1.1. Общестанционные, общегрупповые показатели. 8

3.1.2. Показатели турбоагрегатов. 22

3.1.3. Показатели котлов. 34

3.2. Расчет показателей макета 15506-2. 45

3.3. Расчет показателей макета 15506-3. 47

3.4. Расчет показателей макета 15505. 47

Приложение 1. Отчет электростанции о тепловой экономичности оборудования. 49

Приложение 2. Отчет электростанции о тепловой экономичности оборудования. 54

Приложение 3. Отчет районной котельной о тепловой экономичности оборудования. 58

Приложение 4. Пример расчета тепловых нагрузок турбоагрегата, средневзвешенной энтальпии пара регенеративных отборов и мощности, развиваемой по теплофикационному циклу. 59

Приложения 5. Составляющие расхода тепла на собственные нужды тепловых электростанций и технологических потерь тепла, связанных с его отпуском.. 66

Приложение 6. Составляющие расхода электроэнергии на собственные нужды тепловых электростанций. 68

Приложение 7. Затраты топлива, тепла и электроэнергии на пуски энергоблоков, турбоагрегатов и котлов. 70

Приложение 8. Обобщенные константы твердых и жидких топлив. 77

Приложение 9. Обобщенные константы природных и попутных газов. 78

Приложение 10. Пример макета расчета нормативных удельных расходов и экономии топлива на отпуск электроэнергии и тепла за отчетный месяц. 78

Приложение 11. Коэффициенты влияния участия оборудования в регулировании суточных графиков электрических нагрузок на удельный расход условного топлива. 90

Приложение 12. Коэффициенты освоения вновь введенного оборудования, %.. 92

Приложение 13. Алгоритм контроля достоверности информации, содержащейся в макете 15506-1. 93

Приложение 14. Алгоритм контроля достоверности информации, содержащейся в макетах 15506-2 и 15505. 100

Приложение 15. Алгоритм контроля достоверности информации, содержащейся в макете 15506-3. 103

Приложение 16. Формулы для расчета удельных расходов топлива с использованием удельных показателей турбоагрегатов и котлов. 103







© 2013 Ёшкин Кот :-)
