МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ НАУЧНО-ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ







НОРМЫ РАСХОДА МЕТАЛЛА
РАБОЧИХ ЛОПАТОК И УЛИТОЧНОЙ БРОНИ
МЕЛЬНИЦ-ВЕНТИЛЯТОРОВ



РД 34.10.331-90







РАЗРАБОТАНО Предприятием "Дальтехэнерго" фирмы по наладке, совершенствованию технологии и эксплуатации электростанций и сетей "ОРГРЭС"



ИСПОЛНИТЕЛЬ Ю.А. КОЛОКОЛОВ, Е.Г. ЛЫСЕНКО



УТВЕРЖДЕНО Главным научно-техническим управлением энергетики и электрификации 03.09.90 г.

Заместитель начальника А.П. БЕРСЕНЕВ







НОРМЫ РАСХОДА МЕТАЛЛА РАБОЧИХ
ЛОПАТОК И УЛИТОЧНОЙ БРОНИ
МЕЛЬНИЦ-ВЕНТИЛЯТОРОВ

РД 34.10.331-90



Взамен "Норм расхода металла
мелющих лопаток и улиточной
брони мельниц-вентиляторов.
HP 34-70-019-82" (М.: СПО
Союэтехэнерго, 1983)

Срок действия установлен
с 01. 01. 91 г.
до 01.01.96 г.





1. Настоящие Нормы предназначены для определения и контроля потребности энергопредприятий и энергоуправлений Минэнерго СССР в стальном литье на рабочие (мелющие) лопатки и улиточную броню мельниц - вентиляторов (MB) в зависимости от количества и вида потребляемого твердого топлива.

2. Нормы составлены на основании эксплуатационных и экспериментальных данных, полученных на электростанциях. Использованы также статистические данные по надежности работы мельниц-вентиляторов.

При составлении норм за исходные приняты профилированные мелющие лопатки из стали IIОГ13Л конструкции Дальтехэнерго (рисунок), которые изготавливаются на заводах-поставщиках лопаток, а также улиточная броня, изготовленная из брусков 40×90 мм, Ст3.

Дополнительно приведены нормы расхода металла применительно к лопаткам из углеродистой стали с наплавками твердыми сплавами, принятыми заводами-изготовителями мельниц-вентиляторов.

3. Нормы устанавливают расход металла мелющих лопаток и улиточной брони при соответствии конструкции и эксплуатации мельниц-вентиляторов следующим документом "Расчету и проектированию пылеприготовительных установок ("нормативный метод")" (Л.: ЦКТИ, 1971), "Правилам технической эксплуатации электрических станций и сетей" (М.: Энергоатомиздат, 1989).

4. Нормы удельных расходов металла мелющих лопаток и улиточной брони приведены в табл. 1. В случае использования мелющих лопаток, конструкция или материал которых не соответствует условиям п. 2, допускается увеличение удельных расходов металла по сравнению с приведенными в Нормах соответствующими коэффициентами (см. п. 6).

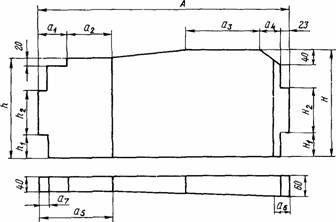

Профилированные лопатки конструкции Донтехэнерго

Диаметр ротора MB, мм

Размер, мм

Масса лопатки, кг

А

а1

а2

а3

а4

а5

а6

а7

Н

Н1

Н2

h

h1

h2

1600

680

80

120

200

55

200

40

23

290

65

120

270

65

120

60

2100

880

100

155

260

70

255

50

23

305

80

120

280

80

120

90

2700

738

90

130

230

65

220

45

25

376

70

196

356

70

196

89

3300

858

100

160

250

70

260

50

25

490

75

300

470

75

300

144

Таблица 1

Уголь

Удельный расход металла, г/т

Мелющие лопатки

Улиточная броня из брусков 40×90 мм из Ст3

из стали II0Г13Л для МВ, производимых на разных заводах СССР

из углеродистой стали с наплавкой для MB Сызранского турбостроительного завода (СТЗ)

Павловский, реттиховский

86

62

159

Харанорский, ангренский

51

36

96

Азейский

27

20

52

Бикинский

19

13

46

Ирша-бородинский, березовский

15

11

30

5. При большой засоренности топлива металлом и другими посторонними включениями и неудовлетворительной организации его очистки на тракте топливоподачи допускается на срок не более двух лет по согласованию с соответствующим главным производственным управлением энергетики и электрификации увеличение удельных расходов металла по сравнению с приведенными в Нормах. Более рационально для указанных условий применять лопатки из марганцовистой стали IIОГ13Л.

6. Допустимые значения удельных расходов металла мелющих лопаток и улиточной брони должны определяться по формуле.

где  - нормативный удельный расход металла мелющих лопаток и брони (берется из табл. 1), г/т;

 - коэффициент, учитывающий влияние конструкции лопатки;

 - коэффициент, учитывающий влияние материала лопаток и брони;

 - коэффициент, учитывающий качество изготовления лопаток и брони;

 - коэффициент, учитывающий увеличение удельного расхода металла от поломок лопаток и брони.

Ниже приведены значения коэффициентов, входящих в формулу.

6.1. Конструкция мелющей лопатки и брони



Лопатка профилированная (см. рисунок)

1

Лопатка с постоянным профилем толщиной 40-50 мм

1,25

Броня из брусков 40×90 мм

1

6.2. Материал лопаток и брони

Таблица 2

Материал, используемый для изготовления лопаток и брони

Сталь IIОГ13Л

Сталь 3

Ст. 3

1,55

1

Ст. 5сп.

1,3

0,85

Сталь IIОГ13Л

1

0,65

Сталь 16 ГС

1,2

0,8

Углеродистая сталь с автоматической наплавкой сплавом Т-590 или Т-620 слоем 5 мм с твердостью Нс = 58÷60

0,7

-

Углеродистая сталь с автоматической наплавкой порошковой проволокой АН 170 слоем 8 мм с твердостью Н = 52÷56

0,7

-

Значения  и  определяются пропорционально долям отбракованных или поломанных мелющих лопаток и брусков улиточной брони. Увеличение удельных расходов металла в зависимости от качества изготовления лопаток и брони должно согласовываться с Энергоремонтом, а в зависимости от доли поломанных лопаток и брони - с территориальным энергетическим объединением на основании представленных электростанциями и производственными энергообъединениями специальных актов по данным за предыдущий год.

7. В качестве примера использования настоящих Норм выполнен расчет потребности одной электростанции в металле для мелющих лопаток и брони мельниц-вентиляторов.

Условия расчета

Топливо

бикинский бурый уголь

Годовой расход натурального топлива БГ

8,02 млн.т

Конструкция применяемых лопаток

с постоянным профилем толщиной 40 мм

Конструкция применяемой брони

полоса 40×90 мм

Материал применяемых лопаток

II0Г13Л

Материал применяемой брони

Ст. 3

Доля лопаток, отбракованных до установки на мельницы (по данным электростанции за 1989 г., согласованным с Энергоремонтом) - 6 %.

Доля лопаток, поломанных при попадании в мельницы посторонних твердых включений (по данным электростанции за 1989 г., согласованным с территориальным энергетическим объединением) - 10 %.

Доля брусков брони, поломанных при попадании в МВ посторонних твердых включений незначительна и потому не учитывается.

Допустимые удельные расходы металла мелющих лопаток, определяются по формуле

Допустимые удельные расходы металла брони определяются по формуле

Годовая потребность электростанции в металле на мелющие лопатки и улиточную броню определяется по формуле
