РОССИЙСКОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО ЭНЕРГЕТИКИ
И ЭЛЕКТРИФИКАЦИИ «ЕЭС РОССИИ»

__________

ДЕПАРТАМЕНТ НАУЧНО-ТЕХНИЧЕСКОЙ ПОЛИТИКИ И РАЗВИТИЯ

МЕТОДИКА
ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ
РАСХОДА И КОЛИЧЕСТВА ПАРА,
ОТПУСКАЕМОГО В ПАРОВЫЕ СИСТЕМЫ
ТЕПЛОСНАБЖЕНИЯ
ОТ ИСТОЧНИКА ТЕПЛА

РД 153-34.0-11.343-00



РОССИЙСКОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ «ЕЭС РОССИИ»

__________

ДЕПАРТАМЕНТ НАУЧНО-ТЕХНИЧЕСКОЙ ПОЛИТИКИ И РАЗВИТИЯ



МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ РАСХОДА И КОЛИЧЕСТВА ПАРА,
ОТПУСКАЕМОГО В ПАРОВЫЕ СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ
ОТ ИСТОЧНИКА ТЕПЛА

РД 153-34.0-11.343-00





СЛУЖБА ПЕРЕДОВОГО ОПЫТА ОРГРЭС
Москва 2002



Разработано Открытым акционерным обществом «Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС»

Исполнители А.Г. АЖИКИН, Е.А. ЗВЕРЕВ, В.И. ОСИПОВА, Л.В. СОЛОВЬЕВА

Аттестовано Метрологической службой Открытого акционерного общества «Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС»

Свидетельство об аттестации МВИ от 27.07.2000 г.

Утверждено Департаментом научно-технической политики и развития РАО «ЕЭС России» 05.09.2000

Первый заместитель начальника А.П. БЕРСЕНЕВ

Зарегистрировано в Федеральном реестре аттестованных МВИ, подлежащих государственному контролю и надзору. Регистрационный код МВИ - ФР.1.29.2001.00221

Срок первой проверки настоящего РД - 2006 г.,

периодичность проверки - один раз в 5 лет.



Ключевые слова: измерительная диафрагма, преобразователь расхода, тепловычислитель, метод измерений, измерительная система, погрешность измерений, результат измерений.





МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ РАСХОДА И КОЛИЧЕСТВА ПАРА, ОТПУСКАЕМОГО В ПАРОВЫЕ СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ ОТ ИСТОЧНИКА ТЕПЛА

РД 153-34.0-11.343-00

Введено впервые

Дата введения 2002-04-01

год-месяц-число

1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая Методика выполнения измерений (МВИ) предназначена для использования при организации и проведении измерений с приписанной погрешностью расхода и количества пара, отпускаемого в паровые системы теплоснабжения от источника тепла.

Измерительная информация по расходу и количеству пара используется при ведении технологического режима и анализа работы паровой системы теплоснабжения, учете расхода и количества (массы) пара, отпускаемого в паровые системы теплоснабжения.

Термины и определения приведены в приложении А.

2. СВЕДЕНИЯ ОБ ИЗМЕРЯЕМЫХ ПАРАМЕТРАХ

2.1. Измеряемыми параметрами являются расход и количество (масса) пара, подаваемого в паровые системы теплоснабжения от источников тепла.

2.2. Настоящая Методика распространяется на паровые системы теплоснабжения, имеющие следующие характеристики:

- диаметры паропроводов от 100 до 1000 мм;

- давление пара от 0,4 до 14 МПа;

- температура пара от 180 до 540 °C.

3. УСЛОВИЯ ИЗМЕРЕНИЙ

3.1. Измерение расхода и количества (массы) пара осуществляется рассредоточенными измерительными системами, составные элементы которых находятся в различных внешних условиях.

3.2. Основной величиной, влияющей на измерительные системы, является температура окружающей среды, остальные влияющие величины несущественны.

Диапазон изменения температуры окружающей среды указан в таблице 1.

Таблица 1

Элементы измерительной системы

Диапазон изменения температуры окружающей среды, °C

Первичный измерительный преобразователь расхода

15 - 40

Линии связи

15 - 60

Вторичный измерительный прибор расхода

15 - 30

Агрегатные средства измерений (АС), измерительно-информационной системы (ИИС), тепловычислитель

15 - 25

4. ХАРАКТЕРИСТИКИ ПОГРЕШНОСТИ ИЗМЕРЕНИЙ

4.1. Характеристиками погрешности измерений являются пределы относительной погрешности измерений текущего и среднесуточного значений расхода и количества (массы) пара, отпускаемого в паровые системы теплоснабжения за сутки и месяц.

4.2. Настоящая Методика обеспечивает измерения расхода и количества (массы) пара, подаваемого в паровые системы теплоснабжения (см. раздел 2 настоящей Методики) от источника тепла, со значениями пределов относительной погрешности измерений (таблица 2) во всем диапазоне изменений влияющей величины (см. раздел 3 настоящего РД):

Таблица 2

Измерительные системы

Предел относительной погрешности измерений значения (%)

расхода пара

количества (массы) пара

текущего

среднесуточного

за сутки

за месяц

1. Измерительные системы с регистрирующими приборами:









а) с дифференциально-трансформаторной схемой

2,1

2,3

2,3

2,1

б) с нормированным токовым сигналом связи

1,9

2,3

2,3

2,2

2. Измерительно-информационные системы (ИИС), измерительные системы с тепловычислителями

1,5

1,5

1,5

1,5

5. МЕТОД ИЗМЕРЕНИЙ И СТРУКТУРА ИЗМЕРИТЕЛЬНЫХ СИСТЕМ

5.1. Измерения расхода пара, подаваемого в паровые системы теплоснабжения, осуществляется методом переменного перепада давлений с применением измерительных систем, структурные схемы которых приведены на рисунках 1 - 3.

1 - измерительная диафрагма; 1а - первичный измерительный преобразователь расхода;
1б - вторичный измерительный регистрирующий прибор расхода;
2 - трубные проводки; 3 - линии связи

Рисунок 1 - Структурная схема измерительной системы расхода пара с регистрирующими
приборами с дифференциально-трансформаторной схемой связи



1 - измерительная диафрагма; 1а,- первичный измерительный преобразователь расхода;
1б - блок извлечения корня; 1в - вторичный измерительный регистрирующий прибор расхода;
2 - трубные проводки; 3 - линии связи

Рисунок 2 - Структурная схема измерительной системы измерений расхода пара
с регистрирующими приборами с нормированным токовым сигналом связи

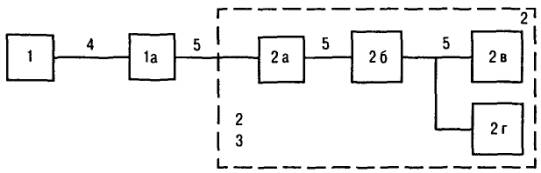

1 - измерительная диафрагма; 1а - первичный преобразователь расхода; 2 - АС ИИС;
2а - устройство связи с объектом; 2б - центральный процессор; 2в - средство представления информации;
2г - регистрирующее устройство; 3 - тепловычислитель; 4 - линии связи; 5 - трубные проводки

Рисунок 3 - Структурные схемы ИИС, измерительной системы с тепловычислителями

5.2. Применяемые средства измерений (СИ) приведены в приложении Б.

6. ПОДГОТОВКА И ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ

6.1. Подготовка к выполнению измерений заключается в осуществлении комплекса мероприятий по вводу измерительных систем в эксплуатацию, основными из которых являются:

- проведение поверки СИ;

- проверка правильности монтажа в соответствии с проектной и заводской документацией на СИ;

- проведение наладочных работ;

- введение измерительных систем в эксплуатацию.

6.2. Сужающие устройства и измерительные трубопроводы должны соответствовать требованиям ГОСТ 8.563.1-97 [3] и ГОСТ 8.563.2-97 [4].

7. ОБРАБОТКА И ВЫЧИСЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

Определение действительных значений среднесуточного расхода пара и количества (массы) пара, отпускаемого в паровые системы теплоснабжения за сутки и месяц, производится следующим образом:

7.1. При применении регистрирующих приборов суточные диаграммы регистрирующих приборов расхода обрабатываются с помощью планиметров или мерных линеек и действительные значения среднесуточного расхода и количества (массы) пара рассчитываются по среднесуточным значениям давления и температуры.

При обработке диаграмм регистрирующих приборов полярными планиметрами среднее значение расхода пара за сутки qср (т/ч) определяется по формуле ГОСТ 8.563.2-97 [4, приложение Г, таблица Г1]:

                                                            (1)

где qв - верхнее значение шкалы расходомера, т/ч;

 - показания планиметра, см2;

lq - длина ленты с записью значения расхода, см;

lш - длина шкалы регистрирующего прибора, см.

7.2. Расчет действительного значения расхода и количества пара целесообразно производить на ПЭВМ по программе, отвечающей требованиям п. 8.3 ГОСТ 8.563.2-97 [4] (например, по программе «Флоуметрика», разработанной ВНИЦ СМВ и ВНИИМС, или по программе «Расходомер СТ», разработанной ВНИИР).

7.3. При применении ИИС или измерительных систем с тепловычислителями алгоритм расчета действительного значения расхода и количества (массы) пара должен отвечать требованиям пп. 8.1 и 8.2 ГОСТ 8.563.2-97 [4].

При применении ИИС в соответствии с РД 34.09.454 [13] период опроса датчиков измерения перепада давлений должен составлять не более 15 с, а интервал расчета среднего расхода должен быть равен 0,25 ч.

Количество (масса) пара, подаваемого в паровые системы теплоснабжения за сутки, m определяется по формуле (5.16) ГОСТ 8.563.2-97 [4]

                                                       (2)

где qm i - среднее значение расхода за i-й интервал расчета расхода, т/ч;

Dt - интервал расчета среднего значения расхода;

n - число интервалов расчета среднего расхода за сутки.

При применении ИИС или измерительных систем с тепловычислителями расчет действительного среднего расхода и количества (массы) пара и представление измерительной информации производятся автоматически.

8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

Результаты измерений расхода и количества (массы) пара на источнике тепла должны быть оформлены следующим образом:

8.1. При применении измерительных систем с регистрирующими приборами:

- носитель измерительной информации по расходу пара - лента (диаграмма) регистрирующих приборов;

- результаты обработки измерительной информации по расходу и количеству (массе) пара на ПЭВМ представляются в виде выходных форм на бумажном носителе;

- выходные формы согласовываются с потребителем пара.

8.2. При применении ИИС и измерительных систем с тепловычислителями:

- носителем измерительной информации по расходу и количеству (массе) пара является электронная память АС ИИС и тепловычислителей;

- результаты обработки измерительной информации по расходу и количеству (массе) пара индицируются на средствах представления информации (ЭЛИ, индикаторах) и представляются в виде выходных форм на бумажном носителе;

- объем представления информации определяется при проектировании ИИС и разработке тепловычислителей, а выходные формы согласовываются с потребителем пара.

9. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПЕРСОНАЛА

Подготовка измерительных систем расхода и количества (массы) пара к эксплуатации осуществляется электрослесарем-прибористом с квалификацией не ниже 4-го разряда, а обслуживание - дежурным электрослесарем-прибористом.

Обработка диаграмм регистрирующих приборов осуществляется техником, а вычисление результатов измерений расхода и количества (массы) пара - инженером ПТО.

10. ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ

При монтаже, наладке и эксплуатации измерительных систем расхода и количества (массы) пара должны соблюдаться требования РД 34.03.201-97 [24] и РД 153-34.0-03.150-00 [25].

Приложение А

(справочное)

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Термин

Определение

Документ

Измерительный прибор

Средство измерений, предназначенное для получения значений измеряемой физической величины в установленном диапазоне.

Примечание - По способу индикации значений измеряемой величины измерительные приборы разделяют на показывающие и регистрирующие

РМГ 29-99 [7], п. 6.11

Первичный измерительный преобразователь

Измерительный преобразователь, на который непосредственно воздействует измеряемая физическая величина, т.е. первый преобразователь в измерительной цепи измерительного прибора (установки, системы)

РМГ 29-99 [7], п. 6.18

Измерительный преобразователь

Техническое средство с нормативными метрологическими характеристиками, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, дальнейших преобразований, индикации или передачи и имеющее нормированные метрологические характеристики

РМГ 29-99 [7], п. 6.17

Измерительная система

Совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей, ЭВМ и других технических средств, размещенных в разных точках контролируемого объекта и т.п. с целью измерений одной или нескольких физических величин, свойственных этому объекту, и выработки измерительных сигналов в разных целях.

Примечание - В зависимости от назначения измерительные системы разделяют на измерительные информационные, измерительные контролирующие, измерительные управляющие системы и др.

РМГ 29-99 [7], п. 6.14

Агрегатное средство измерений

Техническое средство или конструктивно законченная совокупность технических средств с нормируемыми метрологическими характеристиками и всеми необходимыми видами совместимости в составе измерительной информационной системы

ГОСТ 22315-77 [26], пп. 1.2 и 3.9

Теплосчетчик

Измерительная система (средство измерений), предназначенная для измерения количества теплоты

ГОСТ Р 51649-2000 [23]

Тепловычислитель

Средство измерений, предназначенное для определения количества теплоты по поступающим на его вход сигналам от средств измерений параметров теплоносителя

ГОСТ Р 51649-2000 [23]

Косвенное измерение

Определение искомого значения физической величины на основании результатов прямых измерений других физических величин, функционально связанных с искомой величиной

РМГ 29-99 [7], п. 5.11

Методика выполнения измерений

Установленная совокупность операций и правил при измерении, выполнение которых обеспечивает получение результатов измерений с гарантированной точностью в соответствии с принятым методом

РМГ 29-99 [7], п. 7

Аттестация МВИ

Процедура установления и подтверждения соответствия МВИ предъявленным к ней метрологическим требованиям

ГОСТ Р 8.563-96 [1], п. 3.1

Приписанная характеристика погрешности измерений

Характеристика погрешности любого результата совокупности измерений, полученного при соблюдении требований и правил данной методики

ГОСТ Р 8.563-96 [1], п. 3.5

Приложение Б

(справочное)

СРЕДСТВА ИЗМЕРЕНИЙ РАСХОДА И КОЛИЧЕСТВА (МАССЫ) ПАРА

Наименование и тип СИ

Основная допускаемая приведенная погрешность, ± %

Организация-изготовитель

Измерительные системы с регистрирующими приборами с дифференциально-трансформаторной схемой связи

Диафрагма камерная ДКС-16

-

ЗАО «Манометр» (г. Москва)

Манометр дифференциальный мембранный ДМ 3583М

1,0

ЗАО «Манометр» (г. Москва)

Прибор автоматический с дифференциально-трансформаторной схемой КСД-2

1,0 (по показаниям);

ЗАО «Манометр» (г. Москва)

1,0 (по регистрации)

Планиметр полярный ПП-М

0,5 измеренной площади

ПО «Львовприбор», кооператив «Темп» (г. Львов)

Измерительные системы с регистрирующими приборами с нормированным токовым сигналом связи

Диафрагма камерная ДКС-16

-

ЗАО «Манометр» (г. Москва)

Преобразователь разности давления «Сапфир 22М-ДД»

0,5

ЗАО «Манометр» (г. Москва)

Блок извлечения корня БИК 36М

0,2

ЗАО «Манометр» (г. Москва)

Прибор регистрирующий одноканальный РП-160М

0,5 (по показаниям);

ПО «Львовприбор». (г. Львов)

1,0 (по регистрации)

Планиметр полярный ПП-М

0,5 измеренной площади

ПО «Львовприбор», кооператив «Темп» (г. Львов)

Измерительно-информационные системы, измерительные системы с тепловычислителями

Диафрагма камерная ДКС-16

-

ЗАО «Манометр» (г. Москва)

Преобразователь разности давления «Сапфир 22М-ДД»

0,25

ЗАО «Манометр» (г. Москва)

Агрегатные средства ИИС

0,3 (канал)

-

Теплоэнергоконтроллер ТЭКОН-10

0,2

ИВП «Крейт» (г. Екатеринбург)

Примечание - Допускается применение других СИ с основными допускаемыми приведенными погрешностями, не превышающими указанных в таблице.

Список использованной литературы

1.

ГОСТ Р 8.563-96. ГСИ. Методики выполнения измерений.

2.

ГОСТ 8.207-76. ГСИ. Прямые измерения с многократными наблюдениями. Метод обработки результатов наблюдений. Основные положения.

3.

ГОСТ 8.563.1-97. ГСИ. Межгосударственный стандарт. Измерение расхода и количества жидкостей и газов методом переменного перепада давления. Диафрагмы, сопла ИСА 1932 и трубы Вентури, установленные в заполненных трубопроводах круглого сечения. Технические условия.

4.

ГОСТ 8.563.2-97. ГСИ. Межгосударственный стандарт. Измерение расхода и количества жидкостей и газов методом переменного перепада давления. Методика выполнения измерений с помощью сужающих устройств.

5.

ГОСТ 18140-84. Манометры дифференциальные ГСП. Общие технические условия.

6.

Правила учета тепловой энергии и теплоносителя. - М.: МЭИ, 1995.

7.

РМГ 29-99. ГСОЕИ. Метрология. Основные термины и определения.

8.

МИ 1317-86. ГСИ. Методические указания. Результаты и характеристики погрешности измерений. Форма представления. Способы использования при испытаниях образцов продукции и контроле их параметров.

9.

МИ 2412-97. ГСИ. Рекомендация. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.

10.

МИ 2451-98. ГСИ. Рекомендация. Паровые системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.

11.

МИ 2377-96. ГСИ. Рекомендация. Разработка и аттестация методик выполнения измерений.

12.

МИ 2553-99. ГСИ. Рекомендация. Энергия тепловая и теплоноситель в системах теплоснабжения. Методика оценивания погрешности измерений. Основные положения.

13.

РД 34.09.454. Типовой алгоритм расчета технико-экономических показателей конденсационных энергоблоков мощностью 300, 500, 800 и 1200 МВт. В 2-х ч.- М.: СПО ОРГРЭС, 1991.

14.

Преображенский В.П. Теплотехнические измерения и приборы. - М.: Энергия, 1978.

15.

Технический отчет. Анализ значений параметров окружающей среды в местах расположения приборов, необходимых для измерения основных технологических параметров на ТЭС - Екатеринбург: Уралтехэнерго, 1995.

16.

Преобразователь измерительный Сапфир-22. Техническое описание и инструкция по эксплуатации 08919030 ТО.

17.

Приборы дифференциально-трансформаторные автоматические вторичные взаимозаменяемые типа КСД2. Техническое описание и инструкция по эксплуатации ТО-1054.

18.

Преобразователи давления (манометры, вакуумметры и мановакуумметры) типа МЭД взаимозаменяемые. Техническое описание и инструкция по эксплуатации 3.9026.142 ТО.

19.

Приборы автоматические следящего уравновешивания КС2. Техническое описание и инструкция по эксплуатации ТО-994.

20.

Приборы регистрирующие многоканальные РП-160М. Техническое описание и инструкция по эксплуатации ДВЭ2.737.013ТО.

21.

РД 153-34.0-11.345-00. Методика выполнения измерений температуры пара, отпускаемого в паровые системы теплоснабжения от источника тепла.- М.: СПО ОРГРЭС, 2002.

22.

РД 153-34.0-11.344-00. Методика выполнения измерений давления пара, отпускаемого в паровые системы теплоснабжения от источника тепла. - М.: СПО ОРГРЭС, 2001.

23.

ГОСТ Р 51649-2000. Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.

24.

РД 34.03.201-97. Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей. - М.: ЭНАС, 1997.

25.

РД 153-34.0-03.150-00. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок. - М.: ЭНАС, 2001.

26.

ГОСТ 22315-77. Средства агрегатные информационно-измерительных систем. Общие положения.



СОДЕРЖАНИЕ

1. Назначение и область применения. 2

2. Сведения об измеряемых параметрах. 2

3. Условия измерений. 2

4. Характеристики погрешности измерений. 3

5. Метод измерений и структура измерительных систем.. 3

6. Подготовка и выполнение измерений. 4

7. Обработка и вычисление результатов измерений. 4

8. Оформление результатов измерений. 5

9. Требования к квалификации персонала. 5

10. Требования техники безопасности. 5

Приложение А. Термины и определения. 5

Приложение Б. Средства измерений расхода и количества (массы) пара 6

Список использованной литературы.. 7





© 2013 Ёшкин Кот :-)
