МИНИСТЕРСТВО ТОПЛИВА И ЭНЕРГЕТИКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТИПОВЫЕ АЛГОРИТМЫ
АВТОМАТИЗИРОВАННОЙ ОБРАБОТКИ
ЭКСПЕРИМЕНТАЛЬНЫХ ДАННЫХ
МЕТРОЛОГИЧЕСКОЙ АТТЕСТАЦИИ
И ПОВЕРКИ ИЗМЕРИТЕЛЬНЫХ КАНАЛОВ ИИС

СЛУЖБА ПЕРЕДОВОГО ОПЫТА ОРГРЭС

Москва                                                           1993

РАЗРАБОТАН предприятием Донтехэнерго фирмы ОРГРЭС

ИСПОЛНИТЕЛИ В.А. КРАВЧУК, Л.Б. КОРОП предприятие Донтехэнерго

СОИСПОЛНИТЕЛИ А.Г. АЖИКИН, С.А. СПОРЫХИН (фирма ОРГРЭС)

УТВЕРЖДЕНО Управлением научно-технического развития корпорации «Росэнерго» 24.01.92 г.

Начальник: А.П. БЕРСЕНЕВ

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Целью разработки документа является создание нормативного документа, регламентирующего требования к процессу автоматизации сбора и обработки экспериментальных данных, получаемых при метрологической аттестации (МА) и поверке измерительных каналов (ИК) информационно измерительных систем (ИИС).

1.2. Типовые алгоритмы носят рекомендательный характер и должны отражать технологическую сущность сбора и обработки информации в процессе метрологической аттестация и поверки ИК ИИС и предназначены для автоматизированного оперативного вычисления метрологических характеристик ИК непосредственно в процессе проведения экспериментальных работ и представления их на экранах видеотерминалов и бланках печатающих устройств.

1.3. При разработке алгоритмов использован опыт фирмы ОРГРЭС в части сбора, обработки и представления информации в процессе МА и поверки ИК ИИС.

1.4. Типовые алгоритмы должны быть использованы предприятиями, эксплуатирующими ИИС, в процессе МА и поверки ИК, а такие проектными организациями при разработке программного обеспечения ИИС.

1.5. Пользователи типовых алгоритмов должны разработать на их основе программы автоматизированного сбора, обработки и оперативного представления, информации применительно к конкретной структуре и исполнению ИИС с учетом особенностей операционной системы, базы данных и математического обеспечения.

1.6. При разработке документа использованы:

ГОСТ 8.009-84, ГОСТ 8.207-76, ГОСТ 8.508-84,

«Методические указания. Характеристики погрешности средств измерений в реальных условиях эксплуатации. Методы расчета: РД 50-453-84» (М.: Изд-во стандартов, 1985);

«Методические указания. Информационно-измерительные системы. Метрологическая аттестация. Организация и порядок проведения: РД 34.11.202-84» (М.: СПО Союзтехэнерго, 1988);

«Методика. Измерительные каналы информационно-измерительных систем. Организация и порядок проведения поверки: РД 34.11.205-88» (М.: СПО Союзтехэнерго, 1988).

«Методические указания. Информационно-измерительные системы. Методика обработки экспериментальных данных метрологической аттестации: РД 34.11.206-88» (М.: СПО Союзтехэнерго, 1988), а также материалы предприятия Донтехэнерго по вопросам автоматизации работ по метрологической аттестации и оперативной обработке экспериментальных данных.

1.7. Номенклатура метрологических характеристик (MX) и формы их представления при исследовании ИК в процессе МА должны выбираться из MX, указанных в ГОСТ 8.009-84 и должны быть конкретизированы в программах автоматизированного сбора, обработки и представления информации для ИИС конкретных типов.

1.8. Результатами обработки экспериментальных данных должны быть:

Dс - систематическая составляющая погрешности в каждом исследуемом сечении и максимальное значение для ИК;

 - случайная составляющая погрешности в каждом исследуемом сечении и максимальное значение для ИК;

D - суммарная абсолютная погрешность индивидуально для каждого исследуемого ИК;

Н - вариация.

1.9. Результатами обработки экспериментальных данных группы однотипных ИК должны быть MX, перечисленные в п. 1.8 для совокупности однотипных ИК.

1.10. Исходными данными для определения MX, указанных в п. 1.8 являются результаты наблюдений в каждой исследуемой точке (сечении) диапазона измерений.

1.11. Погрешности ИК должны быть представлены верхней и нижней границами, в которых должны находиться индивидуальные характеристики.

1.12. Нормированные MX должны быть представлены в единицах измеряемой величины или в процентах.

1.13. Результаты наблюдений предварительно должны подвергаться исследованию на наличие грубых ошибок. Грубые ошибки должны исключаться из обработки.

1.14. При автоматизированной обработке результатов наблюдений при поверке ИК ИИС номенклатура MX и формы их представления должны выбираться из MX, указанных в свидетельстве о метрологической аттестации ИК ИИС конкретного типа.

1.15. Предметом автоматизации работ при поверке ИК должны быть автоматизированная оценка MX и сравнение их с нормированными значениями, указанными в НТД.

1.16. Исходными данными для оценки MX при поверке ИК должны быть результаты наблюдений в каждой исследуемой точке диапазона измерений.

1.17. Результаты поверки должны быть представлены физической величиной, характеризующей численное значение оценки MX в каждом исследуемом сечении диапазона.

1.18. Результат сравнения оценки MX с нормированным значением должен быть представлен выражением «Годен» или «Негоден», если оценка одного из исследуемых сечений не соответствует нормированному значению.

2. НАЗНАЧЕНИЕ И ХАРАКТЕРИСТИКА АЛГОРИТМОВ

2.1. Алгоритмы сбора, обработки и представления информации в процессе метрологической аттестации и поверки ИК ИИС предназначены для разработки комплекса прикладных программ для автоматизации работ по метрологическому обеспечению ИИС и служат для облегчения и ускорения работ с максимальным использованием вычислительной техники, ресурсов и возможностей ИИС.

2.2. Для нормального функционирования алгоритмов необходимо наличие ИИС, в состав которой входит устройство связи с исследуемым объектом, концентратор, оперативный вычислительный комплекс, устройство отображения информации и устройство печати.

2.3. Алгоритмы должны работать на фоне штатного программного обеспечения, в рабочих разделах оперативного ВК и иметь доступ по всем управляющим и обслуживающим необходимым программам операционной системы в режиме реального времени, в режиме диалога.

2.4. Алгоритм автоматизированного сбора, обработки и представления информации в процессе МА ИК ИИС должен обладать следующими функциональными возможностями:

2.4.1. Два вида исследований:

а) при существенности вариации входного сигнала - возможность прямого и обратного хода в сборе данных;

б) при не существенности вариации - прямой ход сбора данных.

2.4.2. Исследование до II сечений по диапазону измерений:

а) для ИК расхода - 5 сечений;

б) для ИК с диапазоном измерений, переходящим через «0», -II сечений;

в) для остальных ИК - 6 сечений.

2.4.3. Значения контрольных точек (сечений) в процентах от диапазона измерений устанавливаются в равномерно распределенном интервале от минус 100 % до плюс 100 % - для ИК с диапазоном измерения, переходящим через ноль, и в интервале от 0 до плюс 100 % для остальных ИК.

2.4.4. Количество измерений в каждой точке: до 20 включительно - при не существенности вариации с циклом обновления информации до 5 с, до 40 включительно - при существенности вариации.

2.4.5. Исследование массива информации на наличие грубых ошибок в соответствии с приложением 1.

2.4.6. Исследование массива информации на наличие вариации в соответствии с приложением 1.

2.4.7. Определение метрологических характеристик ЭТ ИК, указанных в п. 1.8, по методике, изложенной в приложении 2, разд. 1.

2.4.8. Определение обобщенных MX для группы однотипных ИК по методике пр. 1, разд. 2;

2.4.9. Программный и визуальный контроль всей вводимой информации.

2.4.10. Возможность ввода и сохранения данных с последующим их использованием в выходных документах:

а) условия испытаний (температура, давление, влажность окружающего воздуха);

б) наименование образцовых и рабочих средств измерений;

в) таблицы диапазонов измерений;

г) таблицы единиц измерений входных и выходных сигналов для всех видов физических величин;

д) таблицы контрольных точек диапазона;

е) описатели измерительных каналов в соответствии с видом измеряемого параметра и типа структурной схемы.

2.4.11. Возможность ввода и использования максимального объема справочных данных.

2.4.12. При технологических сбоях или отказах оборудования или системы возможность возврата программы в точку исследования, на которой произошел сбой, после ликвидации сбоя или отказа.

2.4.13. Формирование и сохранение данных обработки на НИД погрешностей первого этапа, указанных в п. 1.8, для использования этих данных в расчетах обобщенных MX.

2.5. Алгоритм автоматизированного сбора, обработки и представления информации в процессе поверки ИК ИИС должен обладать следующими функциональными возможностями;

2.5.1. Два вида исследований:

а) при существенности вариации входного сигнала - возможность прямого и обратного хода в сборе данных;

б) при не существенности варианта - прямой ход сбора данных.

2.5.2. Исследование до II сечений по диапазону измерений аналогично п. 2.4.2.

2.5.3. Значение контрольных точек (сечений) по диапазону измерений устанавливается аналогично п. 2.4.3.

2.5.4. Количество измерения в каждой точке от трех до пятя при не существенности вариации с циклом обновления информации до 5 с, до 10 измерений при существенности вариации о циклом обновления информации до 5 с.

2.5.5. Возможность определения оценок MX и сравнение их с нормированными значениями в соответствии с приложением 3.

2.5.6. Возможность ввода и сохранения данных в соответствия с п. 2.4.10, 2.4.11.

2.6. Алгоритмы должны иметь возможность вывода на экран дисплея и печати результатов обработки данных при МА к поверке со всей необходимой информацией в виде протоколов, формы которых приведены в приложениях 4, 5.

3. СОСТАВ АЛГОРИТМОВ

3.1. Для оптимальной реализации функциональных возможностей алгоритмов должны быть созданы информационная, математическая и программная системы обеспечения.

3.2. Информационная система обеспечения должна отвечать принципам информационного единства - применение в алгоритмах терминов, символов, обозначений, машинных языков, кодирования и описания входных массивов, соответствующих информационному обеспечению базовой ИИС.

3.2.1. Основу информационной системы обеспечения составляют как сведения (реквизиты) базового информационного обеспечения, так и сведения, отражающие функциональные назначения алгоритмов (пп. 2.4, 2.5), взятые из конкретных наименований документов: программы и методики проведения МА ИК ИИС; методики поверки ИК ИИС; методики обработки экспериментальных данных, нормы точности и т.п.

3.2.2. Информационная система обеспечения алгоритма автоматизированной обработки экспериментальных данных при МА ИК ИИС должна формироваться из справочных данных, которые вводятся с пульта оператора и хранятся в служебных файлах:

а) таблица наименований и характеристик образцовых и рабочих средств измерений;

б) таблица диапазона;

в) таблица единиц измерений;

г) описатель измерительных каналов;

д) таблица описателя контрольных точек диапазона;

е) таблица состояния условий эксперимента.

3.2.3. Доступ к этим файлам должен осуществляться в режиме коррекции данных настройки с пульта оператора при запуске алгоритма с возможностью редакции (при необходимости) любого файла, вывода содержимого файлов на печать и использования данных в последующих этапах работы алгоритма.

3.2.4. Кроме служебных файлов, должен быть ряд справочных файлов:

а) идентификатор ИК;

б) наименование подсистемы;

в) номер концентратора;

г) адрес подключения ПИП;

д) средство отображения;

е) адрес в базе данных;

ж) время опроса;

з) количество исследуемых точек (сечений);

и) количество измерений в сечении;

к) признак «обратного» сбора данных (нет, есть вариация);

л) алгоритм оценки анормальности результатов наблюдений в соответствии с приложением 2;

м) алгоритм сбора информации при проведении МА ИК ИИС в соответствии с приложением 3;

н) алгоритм определения MX в соответствии с приложением 1;

о) алгоритм исследования массива информации на наличие вариации (см. приложение 1, п. 2.5);

п) формы выходных документов (приложение 4).

3.2.5. Информационное обеспечение алгоритма автоматизированной обработки экспериментальных данных при поверке ИХ ИИС должно формироваться в соответствии с принципами, изложенными в пп. 3.2.1, 3.2.4 с использованием алгоритмов, приложений 2, 5, 6.

3.3. Математическое обеспечение должно отражать методы решения задач, указанных в приложениях 2, 5, 6 с использованием математических формул и выражений.

3.4. Программное обеспечение, формируемое на основе информационного и математического обеспечения, должно реализоваться в виде программных модулей, размеры памяти которых зависят от объемов исходных информационных массивов.

3.4.1. Программные модули должны выполнять различные функции, позволяющие реализовать сбор, обработку, хранение и выдачу информации в соответствии с функциональными назначениями алгоритмов (п. 2.4, 2.5).

3.5. База данных, образованная системами обеспечения, должна удовлетворять следующим требованиям:

3.5.1. Оказание технической помощи пользователю при составлении описаний файлов.

3.5.2. Возможность поддержания базы данных в актуальном состоянии в процессе ее эксплуатации - корректировка базы данных с пульта оператора в диалоговом режиме.

3.5.3. Обеспечение сохранности базы данных вследствие неквалифицированного доступа путем создания резервных копий базы данных.

4. ИСХОДНАЯ ИНФОРМАЦИЯ

Источником информации при составлении алгоритма автоматизированного сбора и обработки информации при МА и поверки ИК ИИС служит база данных подготовки и проведения исследований эксплуатируемой ИИС, а также алгоритмы, составленные на основании приложений 1 - 8.

5. ПОСЛЕДОВАТЕЛЬНОСТЬ СБОРА И ОБРАБОТКИ ИНФОРМАЦИИ

5.1. Последовательность выполнения операций в процессе автоматизированного сбора и обработки информации при проведении метрологической аттестации ИК ИИС:

5.1.1. Загрузить командой оператора программу в раздел оперативной памяти и запустить ее на выполнение.

После запуска программа должна работать в диалоговом режиме с вводом задания с пульта оператора.

5.1.2. После редактирования необходимых служебных файлов п. 3.2.2 должен быть произведен переход к основному режиму работы - сбору данных (блок-схема - алгоритм приложения 3).

В процессе сбора данных эксперимента должно быть предусмотрено сохранение вводимой информации и возможность печати протокола набора экспериментальных данных.

Перед сбором экспериментальных данных необходимо предусмотреть ввод и определение данных об информационном канале с использованием, справочных файлов п. 3.2.4, т.е. должна быть предусмотрена возможность автоматического определения исследуемых сечений по диапазону измерений на основании описателей ИК (таблиц входных и выходных сигналов и т.п.) и уровней входных и расчета выходных сигналов с выдачей на экран дисплея необходимых сообщений.

При расчете уровней входных сигналов для ИК с термопарами предусмотреть возможность автоматического определения температуры холодных концов с использованием служебно-информационных файлов (градуировочные таблицы, таблицы описателей ИК и т.п.).

5.1.3. Предусмотреть сбор данных после выдачи сообщения следующего характера:

диапазон, значение контрольной точки (сечение в % от диапазона) в единицах физической величины, значение входного сигнала.

5.1.4. После сбора данных по исследуемому сечению должен быть предусмотрен автоматический переход к исследованию следующего сечения (выдача необходимых сообщений, позволяющих исследовать сечение).

5.1.5. Произвести анализ экспериментальных данных на наличие грубых ошибок и вариации (см. приложения 1, 2).

Предусмотреть возможность выдачи на экран дисплея информацию промежуточного анализа в виде кратких сообщений о наличии грубых ошибок, вариации и выдачи сообщений о дальнейших действиях оператора («Повторить сбор информации в обратном направлении» при наличии вариации «Замена грубых ошибок» и т.п.).

5.1.6. После предварительного анализа информации должен производиться расчет метрологических характеристик ЭТ ИК с выводом полученных данных на экран дисплея.

5.1.7. Предусмотреть возможность выбора сведений из файла результатов обработки экспериментальных данных, необходимых для расчета обобщенных характеристик совокупности однотипных ИК.

5.1.8. По завершении программы обработки предусмотреть возможность хранения информации, выдачи ее на экран дисплея и печатающие устройства.

5.2. Последовательность выполнения операций в процессе автоматизированного сбора и обработки информации при проведении метрологической поверки аналогична последовательности с использованием алгоритмов сбора и обработки экспериментальных данных. При этом анализ экспериментальных данных на наличие грубых ошибок не производится.

6. РЕГИСТРАЦИЯ И ОТОБРАЖЕНИЕ ИНФОРМАЦИИ

В алгоритмах автоматического сбора и обработки информации при проведении МА и поверки ИК ИИС должна быть предусмотрена возможность регистрации и отображения информации на всех этапах работы алгоритмов, описанных в разд. 5:

1) диагностические сообщения и сообщения об ошибках в следующем виде:

ошибка настройки базы данных;

ошибка ввода базы данных;

при назначении логических номеров, открытии (закрытии) файлов и чтении, назначении и контроле времени и даты, ошибки при работе со службами и информационными файлами;

2) сообщения, предупреждающие о начале и переходе к исследование новых (следующих) точек диапазона, о завершении исследования ИК, о начале и завершении исследований группы однотипных ИК, о печати промежуточных и окончательных протоколов исследований и обработки.

Приложение 1

Справочное

ОПРЕДЕЛЕНИЕ И ОЦЕНКА СОСТАВЛЯЮЩИХ ПОГРЕШНОСТИ ИК ПРИ МА

I. Определение индивидуальных MX

1.1. Для каждого l-го ИК в каждой j-й точке диапазона измерений определяют:

 - оценку систематической составляющей погрешности;

 - оценку среднего квадратического отклонения (СКО) случайной составляющей погрешности;

 - оценку вариации выходного сигнала.

1.2. Среднее арифметическое значение откорректированных в результатов наблюдении для прямого и обратного хода по формулам

где:  откорректированное значение измеряемой величины в j-й точке диапазона измерений l-го ИК при подходе со стороны меньших (больших) значений, в единицах измеряемой величины.

1.3. Оценку вариации в j-й точке диапазона измерений l-го ИК определяют по формуле:

1.4. Оценку систематической составляющей погрешности в j-й точке диапазона измерений l-го ИК определяют по формуле:

где: Xдjl - действительное (расчетное) значение измеряемой величины в j-й точке диапазона измерений l-го ИК в единицах измеряемой величины.

1.5. Оценку дисперсии случайной составляющей погрешности l-го ИК j-й точке диапазона измерений производится по формуле:

где: П = NМ + NБ - общее количество наблюдении в j-й точке диапазона измерений l-го ИК.

1.6. Оценку СКО случайной составляющей погрешности в j-й точке диапазона измерений l-го ИК определяют по формуле:

1.7. Оценку дисперсии и систематической составляющей приведенной погрешности l-го ИК в j-й точке диапазона измерений определяют по формуле

где:  - верхний предел измерений l-го ИК в единицах измеряемой величины.

1.8. Оценку СКО случайной составляющей приведенной погрешности в j-й точке диапазона измерений l-го ИК  определяют по формуле

1.9. Оценку приведенного значения вариации l-го ИК в j-й точке диапазона измерений определяют по формуле

2. Определение обобщенных характеристик совокупности однотипных ИК

2.1. Используя характеристики, полученные для каждого l-го ИК, определяют обобщенные характеристики для совокупности однотипных ИК:

 - оценка математического ожидания систематической составляющей относительной приведенной погрешности;

 - оценка СКО случайной составляющей относительной приведенной погрешности;

hj - оценка вариации.

2.2. Оценку математического ожидания систематической составляющей относительной приведенной погрешности группы m однотипных ИК в j-й исследуемой точке диапазона измерений определяют по формуле

где: т - количество однотипных ИК совокупности (представительной выборки).

2.3. Оценку СКО случайной составляющей приведенной погрешности в j-й исследуемой точке диапазона измерений производят следующим образом.

2.3.1. В каждой j-й исследуемой точке диапазона измерений вычислят отношение большой приведенной дисперсии к сумме всех приведенных дисперсий ИК по формуле

где:  - максимальное значение оценки дисперсии случайной составляющей приведенной погрешности l-го ИК из совокупности однотипных каналов в j-й точке диапазона измерений.

2.3.2. Вычисленное значение G сравнивают с Gкp, взятым из табл. 1. Если G £ Gкp, то следует считать, что дисперсия однородна, в противном случае - неоднородна.

2.3.3. Если дисперсия неоднородна, то в качестве оценки СКО случайной составляющей приведенной погрешности принимают максимальное значение  из совокупности m ИК в j-й точке диапазона измерения.

2.3.4. Если дисперсия однородна, то в качестве оценки СКО случайной составляющей приведенной погрешности принимают среднее значение СКО в j-й точке диапазона измерений для m однотипных ИК

2.4. Оценку вариации в j-й точке диапазона измерений для совокупности m ИК производят следующим образом:

Таблица 1

Критерий кокрела

Верхние пятипроцентные критические значения для статистики Gкр,
построенной по
m независимым оценкам дисперсий,
каждая из которых обладает
n - 1 степенями свободы

т

n - 1

1

2

3

4

5

6

7

8

9

10

16

36

144

¥

2

0,8985

0,9750

0,9392

0,9057

0,8772

0,8534

0,8332

0,8159

0,8010

0,7880

0,7341

0,6662

0,5813

0,5000

3

9969

8709

7977

7457

7771

6771

6530

6333

6167

6025

5466

4748

4031

3333

4

9065

7679

6841

6287

5996

5598

5365

5175

5015

4884

4366

3720

3093

2500

5

8412

6838

5981

5440

5063

4783

4564

4387

4241

4118

3645

3066

2512

2000

6

7808

6161

5321

4803

4447

4184

3980

3817

3682

3568

3135

2612

2119

1657

7

7271

5612

4800

4307

3974

3726

3535

3384

3259

3154

2756

2278

1833

1429

8

6798

5157

4777

3910

3595

3362

3185

3043

2926

2829

1462

2022

1616

1250

9

6385

4775

4027

3584

3286

3067

2901

2768

2659

2588

2226

1920

1446

1111

10

6020

4750

3733

3311

3029

2823

2666

2541

2439

2353

2032

1655

1308

1000

12

5410

3924

3264

2880

2624

2439

2299

2187

2098

2020

1737

1403

1100

0833

15

4710

3346

2758

2419

2195

2034

1911

1815

1736

1671

1429

1144

0889

0667

24

3434

2354

1907

1656

1493

1374

1286

1216

1160

1113

0942

0743

0567

0417

30

2929

1980

1593

1777

1237

1137

1061

1002

0968

0921

0771

0604

0457

0333

40

2730

1576

1259

1082

0968

0887

0827

0780

0745

0713

0595

0452

0347

0250

60

1737

1131

0695

0765

0682

0623

0623

0552

0520

0497

0411

0316

0234

0167

120

0998

0632

0495

0419

0371

0337

0337

0292

0279

0266

0218

0165

0120

0083

2.4.1. Определяют существенность расхождения вариации.

2.4.1.1. В каждой j-й точке диапазона измерений определяют «факторную» и «остаточную» дисперсии по формуле:



2.4.1.2. Вычисляют отношение

2.4.1.3. Полученное значение F сравнивают с критическим значением Fкр распределения Фишера, взятом из табл. 2.

2.4.1.4. Если F < Fкр, то расхождение вариации следует считать незначительным, в противном случае - значимым.

2.4.2. Если расхождение вариации значительно, то в качестве оценки вариации m однотипных ИК принимают максимальные значения оценки вариации в j-й исследуемой точке диапазона измерений m однотипных ИК

2.4.3. Если расхождение вариации незначимо, то в качестве оценки вариации однотипных ИК принимают среднее значение оценок вариации, определяемое по формуле:

2.5. Оценку СКО суммарной погрешности в j-й точке диапазона измерений для m однотипных ИК определяют следующую образом:

Таблица 2

Критические значения критерия Фишера (F-критерия)

m(n - 1)

m - 1

4

6

8

10

15

20

30

40

50

100

¥

6

4,53

4,28

4,15

4,06

3,94

3,87

3,81

3,77

3,75

3,71

3,67

7

4,12

3,87

3,73

3,63

3,50

3,44

3,38

3,34

3,32

3,28

3,23

8

3,84

3,58

3,44

3,34

3,21

3,15

3,08

3,08

3,03

2,98

2,93

9

3,63

3,37

3,23

3,14

3,00

2,93

2,86

2,82

2,80

2,76

2,71

10

3,48

3,22

3,07

2,97

2,84

2,77

2,70

2,67

2,64

2,59

2,54

12

3,26

3,00

2,85

2,76

2,62

2,54

2,46

2,42

2,40

2,35

2,30

14

3,11

2,85

2,70

2,60

2,46

2,39

2,31

2,27

2,24

2,19

2,13

16

3,01

2,74

2,59

2,49

2,35

2,28

2,20

2,16

2,13

2,07

2,01

18

2,93

2,66

2,51

2,41

2,27

2,69

2,11

2,07

2,04

1,98

1,92

20

2,87

2,60

2,45

2,35

2,20

2,12

2,04

1,99

1,94

1,90

1,84

22

2,82

2,55

2,40

2,30

2,15

2,07

1,98

1,93

1,91

1,84

1,78

24

2,78

2,51

2,36

2,26

2,11

2,02

1,94

1,89

1,86

1,80

1,73

26

2,74

2,47

2,32

2,22

2,07

1,99

1,90

1,95

1,82

1,76

1,69

30

2,69

2,42

2,27

2,16

2,01

1,93

1,84

1,79

1,76

1,69

1,62

35

2,64

2,37

2,22

2,11

1,96

1,88

1,79

1,73

1,70

1,63

1,56

40

2,61

2,34

2,18

2,07

1,92

1,84

1,74

1,69

1,66

1,59

1,51

50

2,56

2,29

2,13

2,02

1,87

1,78

1,69

1,63

1,60

1,52

1,44

100

2,46

2,19

2,03

1,92

1,77

1,68

1,57

1,51

1,48

1,39

1,28

¥

2,37

2,09

1,94

1,83

1,66

1,57

1,46

1,40

1,35

1,24

1,00

2.5.1. Если дисперсия однородна, а расхождение вариации незначительно, то

2.5.2. Если дисперсия неоднородна, а расхождение вариации значимо, то

2.5.3. Если дисперсия неоднородна, а расхождение вариации незначимо, то

2.5.4. Если дисперсия однородна, а расхождение вариации значимо, то

2.6. Границы интервала, в котором с доверительной вероятностью Р = 0,95 находится погрешность ИК в j-й точке диапазона измерений для совокупности из m однотипных ИК, определяют по формуле

где tр - квантиль Стьюдента при заданной доверительной вероятности Р и количества наблюдений П определяют по ГОСТ 8.207-76, tp = 1,96 при Р = 0,95.

Приложение 2

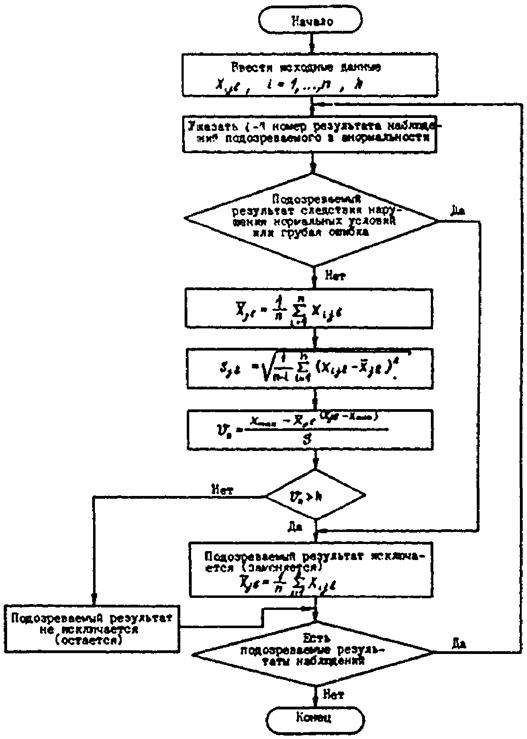

БЛОК-СХЕМА-АЛГОРИТМ ОЦЕНКИ АНОРМАЛЬНОСТИ
РЕЗУЛЬТАТОВ НАБЛЮДЕНИЙ (НАЛИЧИЕ ГРУБЫХ
ОШИБОК) ПРИ ПРОВЕДЕНИИ МА ИК ИИС

Описание: 1

Приложение 3

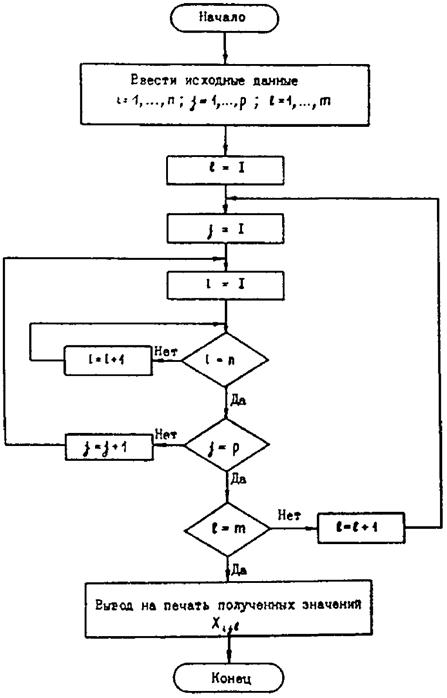

БЛОК-СХЕМА-АЛГОРИТМ СБОРА ИНФОРМАЦИИ ПРИ
ПРОВЕДЕНИИ МА ИК ИИС

Описание: 1

Приложение 4

ФОРМА ПРОТОКОЛА МЕТРОЛОГИЧЕСКОЙ АТТЕСТАЦИИ

Протокол №

Исследования измерительного канала

Идентификатор УК23Т40

Подсистема _____

Время ____

Дата ________

Номер ТСО ___________

Адрес ВД ТСО ___

Тип обработки ___

Диапазон входного сигнала, мВ

Диапазон выходного сигнала, мВ

Условия эксперимента

Температура, °С.

Барометрическое давление, мм рт.ст.

Относительная влажность, %

Напряжение питания, В

Частота питания, Гц

Точки диапазона

5,0 %

20,0 %

40,0 %

60,0 %

80,0 %

95,0 %

Значение входного сигнала

2500000

10000000

20000000

30000000

40000000

47500000

Протокол результатов измерений

Диапазон

5,0 %

20,0 %

40,0 %

60,0 %

80,0 %

95,0 %

1.

2.

3.

4.

5.

...



Составляющая погрешности

Абсолютная погрешность

Приведенная погрешность

Систематическая составляющая погрешности:

5,0 %

20,0 %

40,0 %

60,0 %

80,0 %

95,0 %

Максимум

Дисперсия случайной составляющей погрешности:

5,0 %

20,0 %

40,0 %

60,0 %

80,0 %

95,0 %

СКО случайной составляющей погрешности:

5,0 %

20,0 %

40,0 %

60,0 %

80,0 %

95,0 %

Применяемые средства измерений

Наименование образцовых и рабочих средств измерений

Тип

Заводской номер

Предел измерений

Класс точности

1.

2.

3.

Максимум СКО

Максимум Н вариации

Исполнитель _________ Подпись ________

Приложение 5

Справочное

ФОРМА ПРОТОКОЛА ПРИ ПОВЕРКЕ ПК

Протокол №

Дата поверки

Идентификатор

Наименование ИК

Диапазон измерений

Предел допускаемой погрешности

Условия поверки

Образцовые средства поверки

Тип, класс точности, заводской номер

Периодичность поверки

Значение входного сигнала

Значение выходного сигнала

Погрешность

Точки диапазона, %

Ед. измеряемой величины

1 2 3 4 5 6 7 8 9 10

1.

2.

3.

4.

5.

6.

Заключение о результатах: (годен, негоден)

поверки ИК

Дата очередной поверки

Поверитель:

Приложение 6

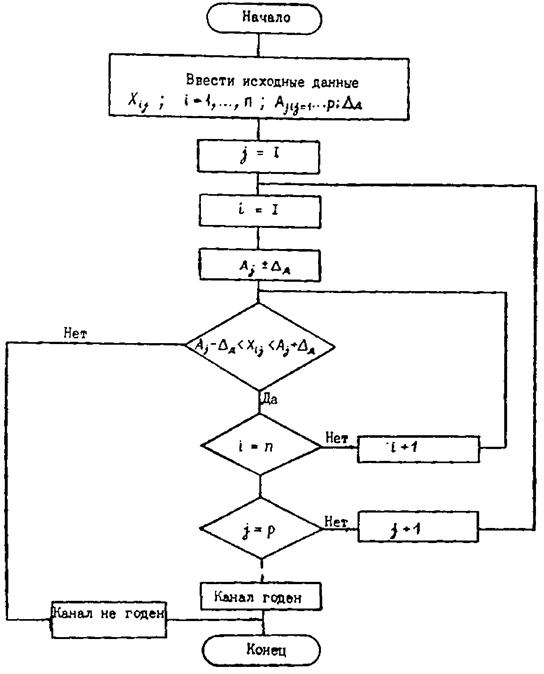

БЛОК-СХЕМА АЛГОРИТМА МЕТРОЛОГИЧЕСКОГО КОНТРОЛЯ
ГОДНОСТИ ИЗМЕРИТЕЛЬНОГО КАНАЛА ПРИ ПОВЕРКЕ

Описание: 1

Приложение 7

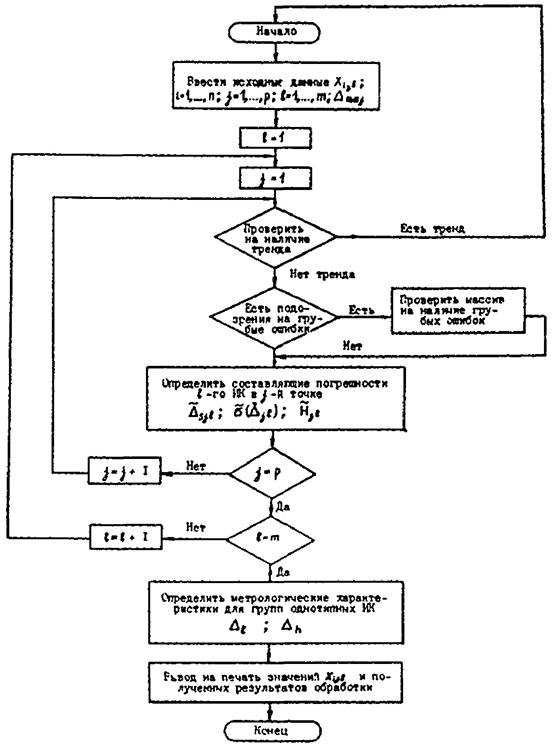

БЛОК-СХЕМА-АЛГОРИТМ ОБРАБОТКИ РЕЗУЛЬТАТОВ МА ИК ИИС

Приложение 8

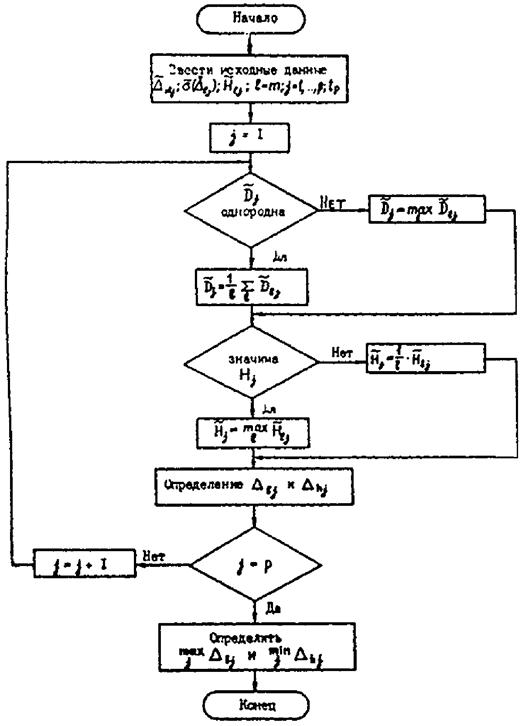

БЛОК-СХЕМА-АЛГОРИТМ ОПРЕДЕЛЕНИЯ ГРАНИЦ
ДОВЕРИТЕЛЬНОГО ИНТЕРВАЛА ПОГРЕШНОСТИ ИК ИИС

Описание: 1

СОДЕРЖАНИЕ

1. Общие положения. 1

2. Назначение и характеристика алгоритмов. 2

3. Состав алгоритмов. 2

4. Исходная информация. 2

5. Последовательность сбора и обработки информации. 2

6. Регистрация и отображение информации. 2

Приложение 1. Определение и оценка составляющих погрешности ик при ма.. 2

Приложение 2. Блок-схема-алгоритм оценки анормальности результатов наблюдений (наличие грубых ошибок) при проведении ма ик иис.. 2

Приложение 3. Блок-схема-алгоритм сбора информации при проведении ма ик иис.. 2

Приложение 4. Форма протокола метрологической аттестации. 2

Приложение 5. Форма протокола при поверке пк.. 2

Приложение 6. Блок-схема алгоритма метрологического контроля годности измерительного канала при поверке. 2

Приложение 7. Блок-схема-алгоритм обработки результатов ма ик иис.. 2

Приложение 8. Блок-схема-алгоритм определения границ доверительного интервала погрешности ик иис.. 2





© 2013 Ёшкин Кот :-)
