МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ НАУЧНО-ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ



ТИПОВАЯ
ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА
ВОДОГРЕЙНОГО КОТЛА КВГМ-100
ПРИ СЖИГАНИИ ПРИРОДНОГО ГАЗА



ТХ 34-70-017-86







СЛУЖБА ПЕРЕДОВОГО ОПЫТА ПО «СОЮЗТЕХЭНЕРГО»

Москва

1987



РАЗРАБОТАНО предприятием «Уралтехэнерго» Производственного объединения по наладке, совершенствованию технологии и эксплуатации электростанций и сетей «Союзтехэнерго»

ИСПОЛНИТЕЛИ Н.Ф. ОВСЯННИКОВ, С.М. АГЕЕВ

УТВЕРЖДЕНО Главным научно-техническим управлением энергетики и электрификации 02.04.86 г.

Заместитель начальника Д.Я. ШАМАРАКОВ

Настоящая Типовая энергетическая характеристика распространяется на водогрейные котлы КВГМ-100 заводского исполнения, на которых не внедрялись реконструктивные мероприятия для повышения надежности и экономичности, эксплуатируемые в основном и пиковом режимах при сжигании природного газа.

Характеристика устанавливает зависимость количественных и качественных показателей работы котла от его теплопроизводительности. Характеристика составлена впервые и отражает технически достижимую экономичность котла.

Условия составления энергетической характеристики и примеры расчета приведены в приложении.

Типовая энергетическая характеристика водогрейного котла КВГМ-100 обязательна для использования на всех электростанциях и в районных отопительных котельных Минэнерго СССР и является основой для составления нормативных характеристик котлов КВГМ-100 с учетом конкретных фактических условий работы данного энергопредприятия.



Таблица 1

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА КОТЛА

Основной режим

Условия характеристики и основные показатели котла

Тип КВГМ-100

Топливо: природный газ

Характеристика топлива на рабочую массу при нормальных условиях:  МДж/м3 (7950 ккал/м3)

Показатель

Теплопроизводительность котла Qк, Гкал/ч (%)

30 (30)

40 (40)

60 (60)

80 (80)

100 (100)

1. Температура холодного воздуха на входе в дутьевые вентиляторы tх.в, °C

← 5 →

2. Расход воды через котел Gк, т/ч

← 1235 →

3. Температура воды на входе tвх, °C

← 70 →

4. Температура воды на выходе tвых, °C

94

102

118

134

150

5. Коэффициент избытка воздуха за котлом aух

1,13

1,08

← 1,05 →

6. Присосы воздуха в котел Daк

0,16

0,12

0,08

0,06

0,05

7. Температура уходящих газов tух, °C

82

88

103

120

138

8. Потери тепла с уходящими газами q2, %

3,56

3,69

4,25

4,98

5,76

9. Потери тепла от химической неполноты сгорания q3, %

0

10. Потери тепла от механической неполноты сгорания q4, %

0

11. Потери тепла в окружающую среду q5, %

← 0,05 →

12. Коэффициент полезного действия брутто , %

96,39

96,26

95,70

94,97

94,19



Таблица 2

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА КОТЛА

Основной режим

Поправки и вспомогательные зависимости

Тип КВГМ-100



Показатель

Теплопроизводительность котла Qк, Гкал/ч (%)

30 (30)

40 (40)

60 (60)

80 (80)

100 (100)

1. Поправки к  (%) на изменение:











температуры холодного воздуха на ± 10 °C

± 0,39

± 0,38

← ± 0,37 →

температуры воды на входе на ± 10 °C

± 0,41

± 0,40

± 0,39 →

расхода воды через котел на +100 т/ч

+0,07

+0,09

+0,14

+0,18

+0,24

расхода воды через котел на -100 т/ч

-0,09

-0,11

-0,18

-0,23

-0,28

2. Поправки к температуре уходящих газов (°C) на изменение:



температуры воды на входе на ± 10 °C

± 9 →

расхода воды через котел на +100 т/ч

-1,6

-2,2

-3,3

-4,3

-5,5

расхода воды через котел на -100 т/ч

+1,9

+2,5

+3,9

+5,2

+6,4

коэффициента избытка воздуха на +0,1

+3,6

+3,8

+4,2

+4,6

+5,0

3. Вспомогательные зависимости:











мощность, потребляемая дутьевыми вентиляторами, Nдв, кВт

97

103

118

158

226

мощность, потребляемая дымососом, Nд, кВт

67

76

100

152

223

суммарная мощность, потребляемая механизмами собственных нужд, , кВт

164

179

218

310

449

удельный расход электроэнергии на тягу и дутье Эт.д, кВт · ч/Гкал

5,47

4,48

3,63

3,88

4,49



Таблица 3

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА КОТЛА

Основной режим

Сравнение данных типовой характеристики с данными теплового расчета

Тип КВГМ-100



Показатель

Типовая характеристика

Тепловой расчет

1. Теплопроизводительность котла Qк, Гкал/ч

100

60

40

100

60

40

2. Температура холодного воздуха tх.в, °C

← 5 →

← 10 →

3. Расход воды через котел Gк, т/ч

← 1235 →

4. Температура воды на входе tвх, °C

← 70 →

5. Температура воды на выходе tвых °C

150

118

102

150

118

102

6. Коэффициент избытка воздуха за котлом, aух

1,05

1,08

← 1,15 →

1,23

7. Температура уходящих газов tух,°C

138

103

88

138

106

94

8. Потери тепла с уходящими газами q2, %

5,76

4,25

3,69

6,13

4,70

4,30

9. Потери тепла от химической неполноты сгорания q3, %

← 0 →

← 0,5 →

10. Потери тепла от механической неполноты сгорания q4, %

0

11. Потери тепла в окружающую среду q5, %

← 0,05 →

0,64

1,07

1,60

12. Коэффициент полезного действия брутто , %

94,19

95,70

96,26

92,70

93,73

93,60

13. Коэффициент полезного действия брутто (%), приведенный к условиям заводского теплового расчета*

94,37

95,88

96,45

-

-

-

* КПД брутто котла приведен к условиям заводского теплового расчета без учета изменения коэффициентов избытка воздуха.



Таблица 4

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА КОТЛА

Пиковый режим

Условия характеристики и основные показатели котла

Тип КВГМ-100

Топливо: природный газ

Характеристика топлива на рабочую массу

при нормальных условиях:  МДж/м3 (7950 ккал/м3)

Показатель

Теплопроизводительность котла Qк, Гкал/ч (%)

30 (30)

40 (40)

60 (60)

80 (80)

100 (100)

1. Температура холодного воздуха на входе в дутьевые вентиляторы tх.в, °C

← 5 →

2. Расход воды через котел Gк, т/ч

← 2460 →

3. Температура воды на входе tвх, °C

← 110 →

4. Температура воды на выходе tвых, °C

122

126

134

142

150

5. Коэффициент избытка воздуха за котлом, aух

1,13

1,08

← 1,05 →

6. Присосы воздуха в котел Daк

0,16

0,12

0,08

0,06

0,05

7. Температура уходящих газов tух,°C

111

113

121

132

144

8. Потери тепла с уходящими газами q2, %

4,90

4,80

5,03

5,50

6,02

9. Потери тепла от химической неполноты сгорания q3. %

← 0 →

10. Потери тепла от механической неполноты сгорания q4, %

← 0 →

11. Потери тепла в окружающую среду q5, %

← 0,05 →

12. Коэффициент полезного действия брутто , %

95,05

95,15

94,92

94,45

93,93



Таблица 5

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА КОТЛА

Пиковый режим

Поправки и вспомогательные зависимости

Тип КВГМ-100



Показатель

Теплопроизводительность котла Qк, Гкал/ч (%)

30 (30)

40 (40)

60 (60)

80 (80)

100 (100)

1. Поправки к  (%) на изменение:











температуры холодного воздуха на ± 10 °C

± 0,39

± 0,38

← ± 0,37 →

температуры воды на входе на ± 10 °C

± 0,42

± 0,40

± 0,39 →

расхода воды через котел на +100 т/ч

+0,02

+0,03

+0,04

+0,05

+0,06

расхода воды через котел на -100 т/ч

-0,02

-0,03

-0,04

-0,05

-0,06

2. Поправки к температуре уходящих газов (°C) на изменение:



температуры воды на входе на ± 10 °C

± 9

расхода воды через котел на +100 т/ч

-0,5

-0,6

-0,9

-1,1

-1,4

расхода воды через котел на -100 т/ч

+0,5

+0,6

+0,9

+1,3

+1,5

коэффициента избытка воздуха на +0,1

+3,6

+3,8

+4,2

+4,6

+5,0

3. Вспомогательные зависимости:











мощность, потребляемая дутьевыми вентиляторами, Nдв, кВт

97

103

118

158

226

мощность, потребляемая дымососом, Nд, кВт

67

76

100

152

223

суммарная мощность, потребляемая механизмами собственных нужд, , кВт

164

179

218

310

449

удельный расход электроэнергии на тягу и дутье, Эт.д, кВт · ч/Гкал

5,47

4,48

3,63

3,88

4,49



Таблица 6

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА КОТЛА

Пиковый режим

Сравнение данных типовой характеристики с данными теплового расчета

Тип КВГМ-100



Показатель

Типовая характеристика

Тепловой расчет

1. Теплопроизводительность котла Qк, Гкал/ч

100

60

40

100

60

40

2. Температура холодного воздуха tх.в, °C

← 5 →

← 10 →

3. Расход воды через котел Gк, т/ч

2460

4. Температура воды на входе tвх, °C

← 110 →

5. Температура воды на выходе tвых, °C

150

134

126

150

134

126

6. Коэффициент избытка воздуха за котлом, aух

← 1,05 →

1,08

1,15

1,23

7. Температура уходящих газов tух,°C

144

121

113

144

123

116

8. Потери тепла с уходящими газами q2, %

6,02

5,03

4,80

6,37

5,40

5,23

9. Потери тепла от химической неполноты сгорания q3, %

← 0 →

← 0,5 →

10. Потери тепла от механической неполноты сгорания q4, %

← 0 →

11. Потери тепла в окружающую среду q5, %

← 0,05 →

0,64

1,07

1,60

12. Коэффициент полезного действия брутто , %

93,93

94,92

95,15

92,50

93,03

92,67

13. Коэффициент полезного действия брутто (%), приведенный к условиям заводского теплового расчета*

94,12

95,11

95,34

-

-

-

* КПД брутто котла приведен к условиям заводского теплового расчета без учета изменения коэффициентов избытка воздуха.

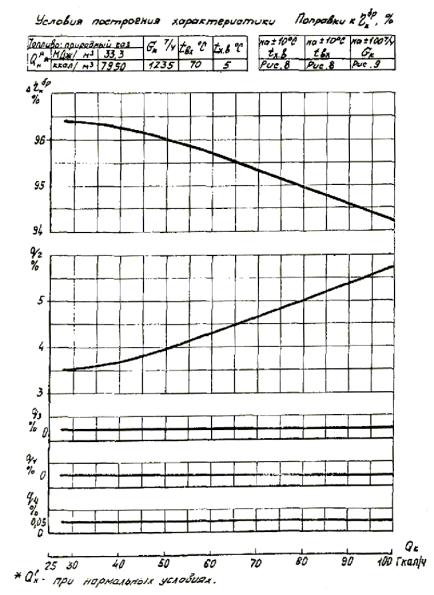

Рис. 1

Типовая энергетическая характеристика котла

Основной режим

Тип КВГМ-100

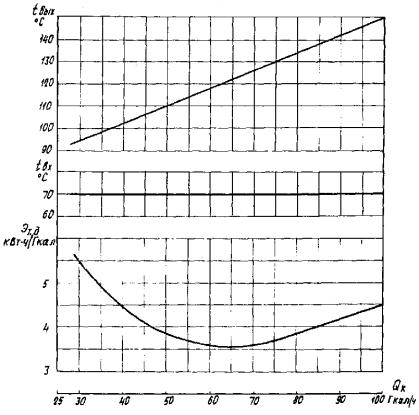

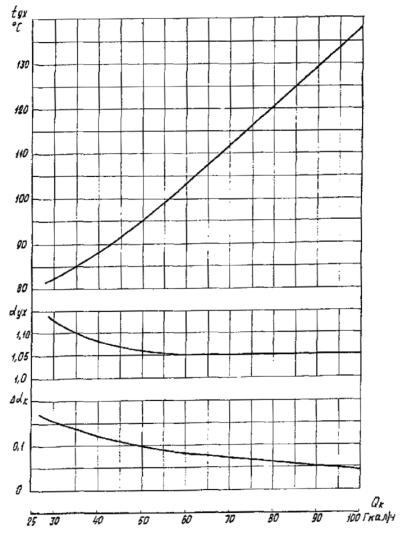

Рис. 2

Типовая энергетическая характеристика котла

Основной режим

Приложение к характеристике котла

Тип КВГМ-100

Рис. 3

Типовая энергетическая характеристика котла

Основной режим

Приложение к характеристике котла

Тип КВГМ-100

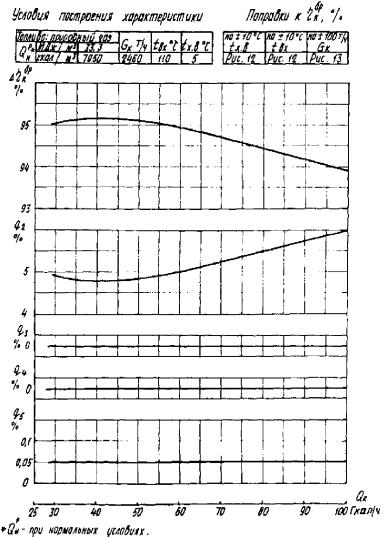

Рис. 4

Типовая энергетическая характеристика котла

Пиковый режим

Тип КВГМ-100

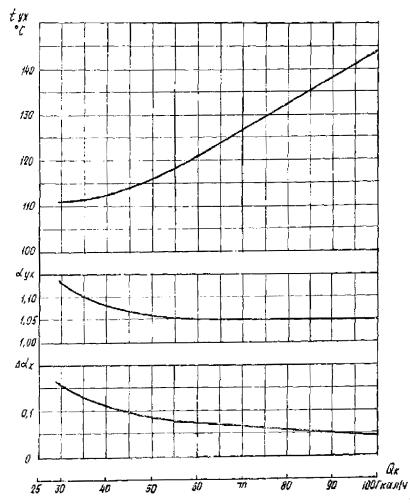

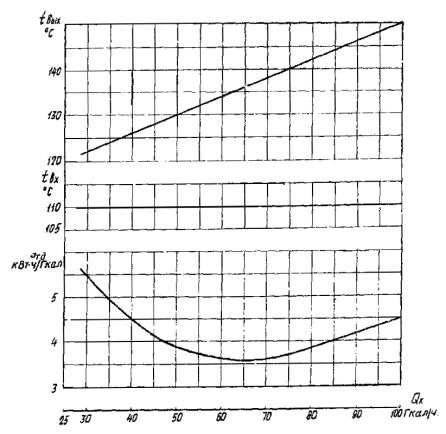

Рис. 5

Типовая энергетическая характеристика котла

Пиковый режим

Приложение к характеристике котла

Тип КВГМ-100

Рис. 6

Типовая энергетическая характеристика котла

Пиковый режим

Приложение к характеристике котла

Тип КВГМ-100

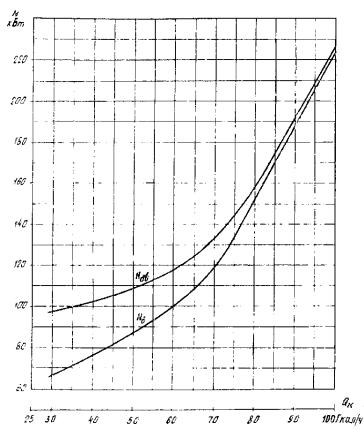

Рис. 7

Типовая энергетическая характеристика котла

Мощность приводов механизмов котельной установки

Тип КВГМ-100

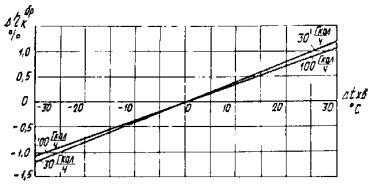

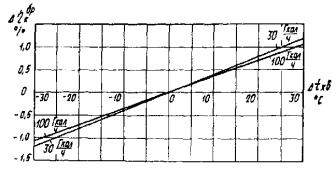

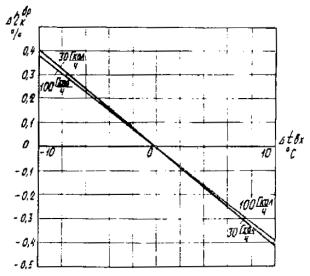

Рис. 8

Типовая энергетическая характеристика котла

Основной режим

Поправка к КПД брутто

Тип КВГМ-100

На отклонение температуры холодного воздуха от tх.в = 5 °C

На отклонение температуры воды на входе от tвх = 70 °C

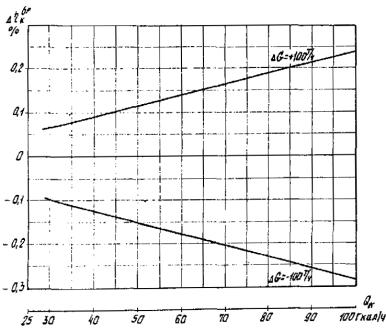

Рис. 9

Типовая энергетическая характеристика котла

Основной режим

Поправка к КПД брутто

Тип КВГМ-100

На отклонение расхода воды через котел от Qк = 1235 т/ч

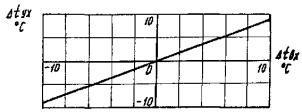

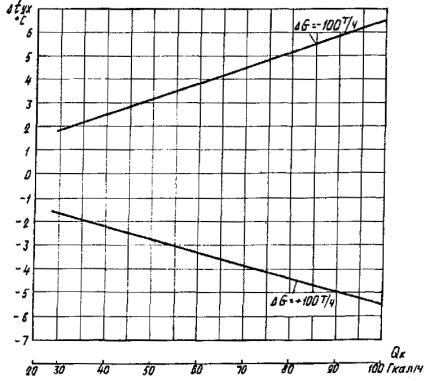

Рис. 10

Типовая энергетическая характеристика котла

Основной режим

Поправка к температуре уходящих газов

Тип КВГМ-100

На отклонение температуры воды на входе от tвх = 70 °C

На отклонение расхода воды через котел от Qк = 1235 т/ч

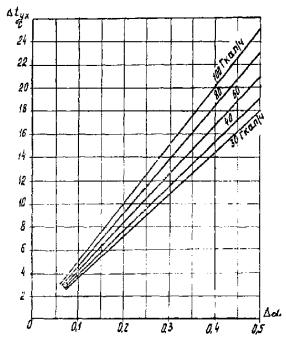

Рис. 11

Типовая энергетическая характеристика котла

Основной режим

Поправка к температуре уходящих газов

Тип КВГМ-100

На отклонение коэффициента избытка воздуха от принятого в расчет

Рис. 12

Типовая энергетическая характеристика котла

Пиковый режим

Поправка к КПД брутто

Тип КВГМ-100

На отклонение температуры холодного воздуха от tх.в = 5 °C

На отклонение температуры воды на входе от tвх = 70 °C

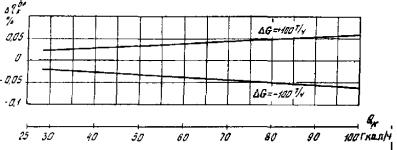

Рис. 13

Типовая энергетическая характеристика котла

Пиковый режим

Поправка к КПД брутто

Тип КВГМ-100

На отклонение расхода воды через котел от Gк = 2460 т/ч

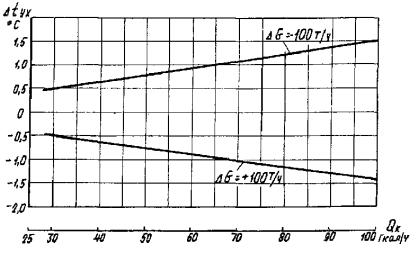

Рис. 14

Типовая энергетическая характеристика котла

Пиковый режим

Поправка к температуре уходящих газов

Тип КВГМ-100

На отклонение температуры воды на входе от tвх = 110 °C

На отклонение расхода воды через котел от Gк = 2460 т/ч

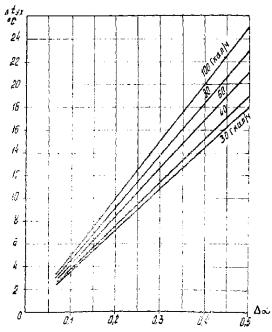

Рис. 15

Типовая энергетическая характеристика котла

Пиковый режим

Поправка к температуре уходящих газов

Тип КВГМ-100

На отклонение коэффициента избытка воздуха от принятого в расчет

Приложение

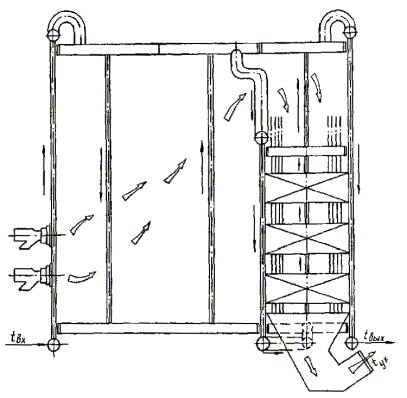

1. КРАТКАЯ ХАРАКТЕРИСТИКА ОБОРУДОВАНИЯ КОТЕЛЬНОЙ УСТАНОВКИ

1.1. Газомазутный водогрейный котел КВГМ-100 теплопроизводительностью 100 Гкал/ч предназначен для покрытия теплофикационной нагрузки. Основные расчетные показатели котла приведены в табл. 3 и 6.

1.2. Котел П-образной компоновки, водогрейный, с принудительной циркуляцией и тягой (рис. П1). Габаритные размеры котла: высота от уровня пола до отметки верха дробеочистки 14450 мм, ширина по фронту 5700 мм, глубина 9408 мм.

Топочная камера котла экранирована трубами диаметром 60´4 мм. Объем топочной камеры 388 м3, площадь лучевоспринимающей поверхности 325 м2.

В опускном газоходе находится конвективная часть котла, состоящая из трех секционных пакетов с шахматным расположением труб. Каждый из пакетов собран из U-образных змеевиков из труб диаметром 28´3 мм.

Обмуровка котла облегченная, натрубная, крепится к экранным трубам.

Котел КВГМ-100 - бескаркасный, экраны топочной камеры и боковые экраны конвективной шахты опираются на портал и расширяются вверх вместе с обмуровкой и поясами жесткости.

1.3. Котел КВГМ-100 оснащен тремя газомазутными горелками РГМГ-30. Производительность горелки по газу 1,16 м3/с (4175 м3/ч) при нормальных условиях.

Котел оборудован одним дымососом Д18´2, двумя дутьевыми вентиляторами ВД-15,5.

1.4. Регулирование теплопроизводительности котла осуществляется при постоянном расходе сетевой воды, пределы регулирования - от 30 до 100 % номинальной. Котел КВГМ-100 может работать в основном и пиковом режимах.

Рис. П1. Принципиальная схема движения воды и газов в котле КВГМ-100

Характеристика основного и вспомогательного оборудования представлена в табл. П1.

Таблица П1

Техническая характеристика основного и вспомогательного оборудования

Наименование показателя

Значение показателя

Котел КВГМ-100



1. Поверхность нагрева, м2:



радиационная

325

конвективная

2385

2. Номинальная теплопроизводительность, Гкал/ч

100

3. Пределы регулирования теплопроизводительности, %

30 - 100

4. Температура воды на входе, °C:



в основном режиме

70

в пиковом режиме

110

5. Температура воды на выходе, C

150

6. Расход воды, т/ч:



в основном режиме

1235

в пиковом режиме

2460

7. Гидравлическое сопротивление, кгс/см2:



в основном режиме

2,4 - 2,8

в пиковом режиме

1,2 - 1,4

Газомазутная горелка типа РГМГ-30



1. Количество, шт.

3

2. Производительность, по газу при нормальных условьях, м3/с (м3/ч)

1,16 (4175)

3. Теплопроизводительность, МВт (Гкал/ч)

38,9 (33,4)

Дымосос типа Д18´2



1. Количество, шт.

1

2. Производительность при нормальных условиях, м3/с (м3/ч)

71,7 (258000)

3. Напор, Па (мм вод. ст.)

1910 (191)

4. Мощность электродвигателя, кВт

250

5. Угловая скорость, об/мин

730

Дутьевой вентилятор типа ВД-15,5



1. Количество, шт.

2

2. Производительность при нормальных условиях, м3/с (м3/ч)

19,1 (68700)

3. Напор, Па (мм вод. ст.)

3280 (328)

4. Мощность электродвигателя, кВт

125

5. Угловая скорость, об/мин

750

2. УСЛОВИЯ СОСТАВЛЕНИЯ ЭНЕРГЕТИЧЕСКОЙ ХАРАКТЕРИСТИКИ

2.1. При составлении характеристики использовались результаты испытаний котлов КВГМ-100, проведенных предприятием «Уралтехэнерго» и МГП Союзтехэнерго. При этом значения гидравлического сопротивления, номинального расхода воды через котел, плотности по газовому тракту, а также качественные характеристики топлива приняты исходя из фактических показателей работы котлов.

Характеристика соответствует руководящим документам и указаниям по нормированию технико-экономических показателей котлов и отражает технически достижимую экономичность котла при нижеприведенных условиях, принятых за исходные:

- котел работает в основном режиме по четырехходовой схеме, а в пиковом режиме по двухходовой схеме без предварительного подогрева воздуха;

- котел работает на принудительной тяге (с дымососом);

- топливо - природный газ. Низшая теплота сгорания при нормальных условиях () 33,3 МДж/м3 (7950 ккал/м3);

- температура холодного воздуха (tх.в) на входе в дутьевые вентиляторы 5 °C;

- расход сетевой воды (Gк) через котел:

в основном режиме 1235 т/ч;

в пиковом режиме 2460 т/ч;

- температура сетевой воды (tвх) на входе в котел:

в основном режиме 70 °C;

в пиковом режиме 110 °C;

- общая площадь конвективных поверхностей нагрева равна проектной; отглушенные змеевики отсутствуют;

- состояние внутренних поверхностей нагрева котла эксплуатационно чистое;

- реконструктивные мероприятия по повышению надежности и экономичности не внедрялись.

2.2. Расчет типовой энергетической характеристики, выполнен в соответствии с указаниями «Теплового расчета котельных агрегатов (нормативный метод)» (М.: Энергия, 1973).

2.2.1. Коэффициент полезного действия брутто котла  (%) и потери тепла с уходящими газами q2, (%) подсчитаны в соответствии с методикой, изложенной в книге Я.Л. Пеккера «Теплотехнические расчеты по приведенным характеристикам топлива» (М.: Энергия, 1977).

2.2.2. Коэффициент избытка воздуха в режимном сечении (за конвективной частью) aух на основании результатов испытаний принят при номинальной нагрузке равным 1,05 и постоянным в диапазоне теплопроизводительности от 60 до 100 %. При нагрузках 50, 40 и 30 % Qном - соответственно равным 1,06; 1,08; 1,13.

2.2.3. Значение присосов воздуха в топочную камеру и конвективные поверхности нагрева котла в диапазоне теплопроизводительности от 30 до 100 Гкал/ч изменяется от 15,7 до 4,7 %.

2.2.4. Потери тепла от химической неполноты сгорания топлива q3 (%) приняты равными нулю на основании результатов испытаний.

2.2.5. Потери тепла от механической неполноты сгорания топлива q4 (%) приняты равными нулю.

2.2.6. Потери тепла в окружающую среду q5 приняты равными 0,05 % в диапазоне теплопроизводительности от 30 до 100 % по данным результатов измерений тепловых потоков с обмуровки и изоляции водогрейных котлов КВГМ-100, проведенных МГП Союзтехэнерго и предприятием «Уралтехэнерго».

2.2.7. Удельный расход электроэнергии на собственные нужды котельной установки рассчитан по мощности, потребляемой дутьевыми вентиляторами и дымососом.

2.2.8. Типовая энергетическая характеристика и приложения к ней котла КВГМ-100 при работе в основном и пиковом режимах даны в виде диаграмм (рис. 1 - 7) и цифровых значений (табл. 1 и 4).

2.2.9. Сравнение данных типовой характеристики с гарантийными данными завода-изготовителя приведены в табл. 3 и 6.

3. ПОПРАВКИ К НОРМАТИВНЫМ ПОКАЗАТЕЛЯМ

3.1. Для приведения основных нормативных показателей работы котла к измененным условиям его эксплуатации даны поправки в виде диаграмм (рис. 8 - 15) и цифровых значений (табл. 2 и 5).

Поправки рассчитаны в соответствии с методикой, изложенной в «Положении о согласовании нормативных характеристик оборудования и расчетных удельных расходов топлива» (М.: СЦНТИ ОРГРЭС, 1975).

Типовая характеристика построена при условии, что tх.в = 5 °C, tвх = 70 °C (основной режим) и 110 °C (пиковый режим), расход воды через котел Gк (т/ч) - расчетный.

Влияние изменения этих параметров на показатели работы котла учитывается тремя отдельными поправками:

- изменение температуры холодного воздуха учитывается поправкой к q2 и  (расчетная поправка);

- изменение температуры воды на входе в котел учитывается поправкой к tух, q2 и  (экспериментальная поправка);

- изменение расхода воды через котел учитывается поправкой к tух, q2 и  (экспериментальная поправка).

Изменение коэффициента избытка воздуха учитывается поправкой к tух (экспериментальная поправка).

3.2. Поправка Dq2, (%) на изменение температуры холодного воздуха рассчитана по формуле

Поправка к КПД котла брутто (%) будет равна

3.3. Пользование системой поправок поясняется следующими примерами:

Пример 1.

Котел работает в основном режиме при теплопроизводительности 60 Гкал/ч и следующих измененных условиях эксплуатации:

Температура холодного воздуха........................................................................ 15 °C

Расход воды через котел..................................................................................... 1335 т/ч

Температура сетевой воды на входе в котел.................................................... 80 °C

Коэффициент избытка воздуха за котлом........................................................ 1,15

Пример 2.

Котел работает в пиковом режиме при теплопроизводительности 80 Гкал/ч и следующих измененных условиях эксплуатации:

Температура холодного воздуха........................................................................ 15 °C

Расход воды через котел..................................................................................... 2360 т/ч

Температура сетевой воды на входе в котел.................................................... 100 °C

Коэффициент избытка воздуха за котлом........................................................ 1,25

Из значений параметров, указанных выше, вычитают значения аналогичных параметров, приведенных в Типовой энергетической характеристике для основного или пикового режима работы котла, и подсчитывают их разность. Знак разности указывает направление изменения значения каждого параметра.

Поправки находятся по диаграммам (рис. 8 - 15). Результаты расчета поправок для примеров 1 и 2 приведены соответственно в табл. П2 и П3.

Таблица П2

Результаты расчета поправок (основной режим)

Показатель

Значение показателя

Разность значений

Поправка

фактическое

из Типовой энергетической характеристики

Dtух °C

Dq2 %

 %

Теплопроизводительность котла Qк, Гкал/ч

60

60

0

-

-

-

Температура холодного воздуха tх.в, °С

15

5

+10

-

-0,37

+0,37

Расход воды через котел Gк, т/ч

1335

1235

+100

-3,3

-0,14

+0,14

Температура сетевой воды на входе в котел tвх, °С

80

70

+10

+9

+0,39

-0,39

Суммарное значение

-

+5,7

-0,12

+0,12

Таблица П3

Результаты расчета поправок (пиковый режим)

Показатель

Значение показателя

Разность значений

Поправка

фактическое

из Типовой энергетической характеристики

Dtух °C

Dq2 %

 %

Теплопроизводительность котла Qк, Гкал/ч

80

80

-

-

-

-

Температура холодного воздуха tх.в, °С

15

5

+10

-

-0,37

+0,37

Расход воды через котел Gк, т/ч

2360

2460

-100

+1,3

+0,05

-0,05

Температура сетевой воды на входе в котел tвх, °С

100

110

-10

-9

-0,39

+0,39

Суммарное значение

-

-7,7

-0,71

+0,71

Нормативные значения  для измененных условий эксплуатации составят:

где  - значения величин при условиях Типовой энергетической характеристики;

Dtух - поправка к температуре уходящих газов, °C;

Dq2 - поправка к потерям тепла с уходящими газами, %;

 - поправка к КПД котла брутто, %.

Пример 1.

Пример 2.

Отклонение коэффициента избытка воздуха в режимном сечении от оптимального значения обусловит отклонение от нормативных значений температуры уходящих газов, потери тепла с уходящими газами, КПД брутто котла и вызовет перерасход топлива DB (%), эквивалентный Dq2:

Пример 1.                                       Пример 2.

Daух = +0,1;                                     Daух = +0,2;

Dtух = +4,2 °C;                                 Dtух = +9,2 °C;

Dq2 = +0,56 %;                                Dq2 = +1,37 %;



DB = +0,59 %.                                 DB = +1,47 %.

Нормативные графические зависимости действительны в диапазонах, указанных на соответствующих рисунках данной Типовой энергетической характеристики.

Таблицы и диаграммы представлены в Типовой энергетической характеристике в системе МКГСС; для перевода в систему СИ необходимо пользоваться переводными коэффициентами:

1 кгс/см2 = 98066,5 Па.

1 Гкал/ч = 1,163 МВт.

1 ккал/м3 = 4,19 · 10-3 МДж/м3.

1 кВт · ч = 3,6 МДж.







© 2013 Ёшкин Кот :-)
