МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ НАУЧНО-ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ
ЭНЕРГЕТИКИ И
ЭЛЕКТРИФИКАЦИИ



ТИПОВАЯ
ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА
ВОДОГРЕЙНОГО КОТЛА КВГМ-100
ПРИ СЖИГАНИИ МАЗУТА



ТХ 34-70-018-86
(РД 34.26.713-83)





СЛУЖБА ПЕРЕДОВОГО ОПЫТА ПО «СОЮЗТЕХЭНЕРГО»

Москва 1987



РАЗРАБОТАНО предприятием «Уралтехэнерго» Производственного объединения по наладке, совершенствованию технологии и эксплуатации электростанций и сетей «Союзтехэнерго»

ИСПОЛНИТЕЛИ С.М. АГЕЕВ, В.Д. СОЛОМОНОВ

УТВЕРЖДЕНО Главным научно-техническим управлением энергетики и электрификации 02.04.86 г. Заместитель начальника Д.Я. ШАМАРАКОВ

Настоящая Типовая энергетическая характеристика распространяется на водогрейные котлы КВГМ-100 заводского исполнения, на которых не внедрялись реконструктивные мероприятия для повышения надежности и экономичности, эксплуатируемые в основном и пиковом, режимах при сжигании мазута.

Характеристика устанавливает зависимость количественных, и качественных показателей работы котла от его теплопроизводительности. Характеристика составлена впервые и отражает технически достижимую экономичность котла.

Условия составления энергетической характеристики и примеры расчета приведены в приложении.

Типовая энергетическая характеристика водогрейного котла КВГМ-100 обязательна для использования на всех электростанциях и в районных отопительных котельных Минэнерго СССР и является основой для составления нормативных характеристик котлов КВГМ-100 с учетом конкретных фактических условий работы данного энергопредприятия.

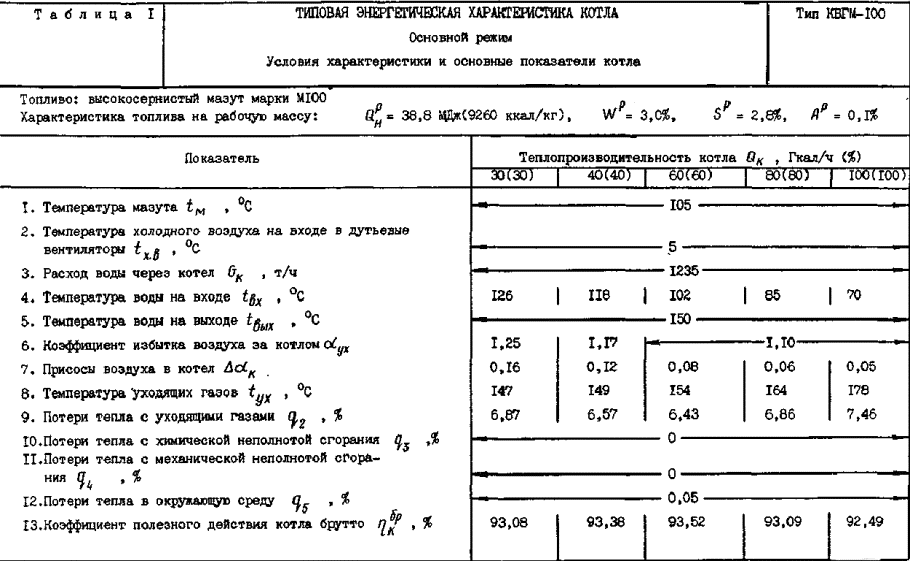

Таблица 1

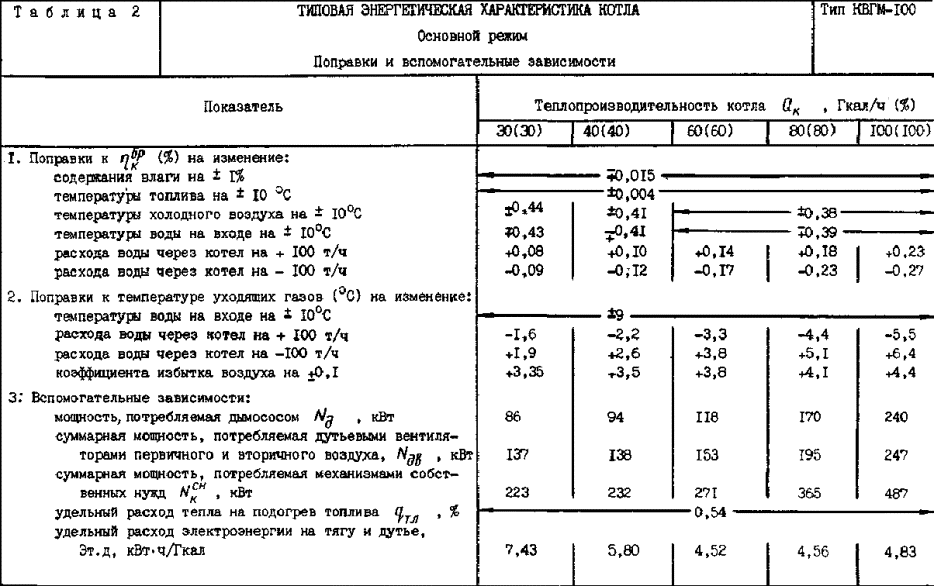

Таблица 2

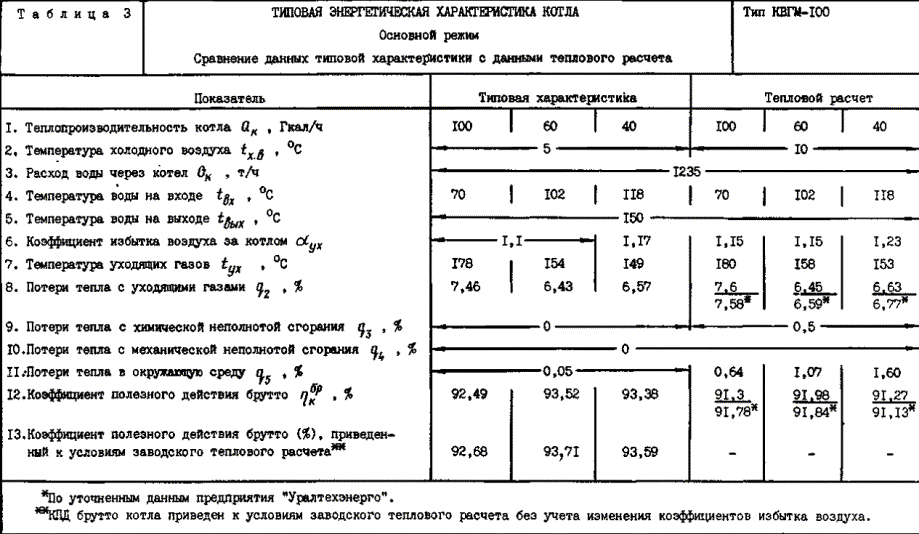

Таблица 3

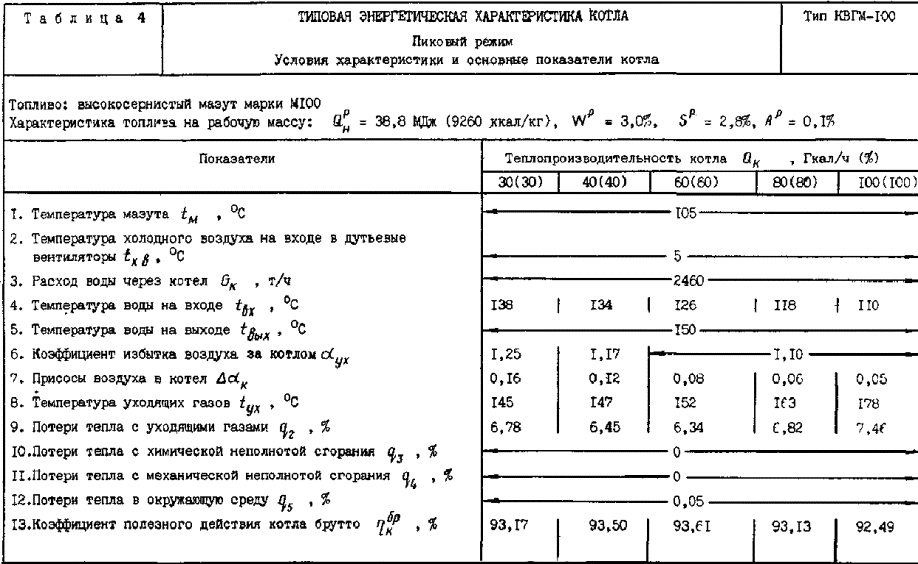

Таблица 4

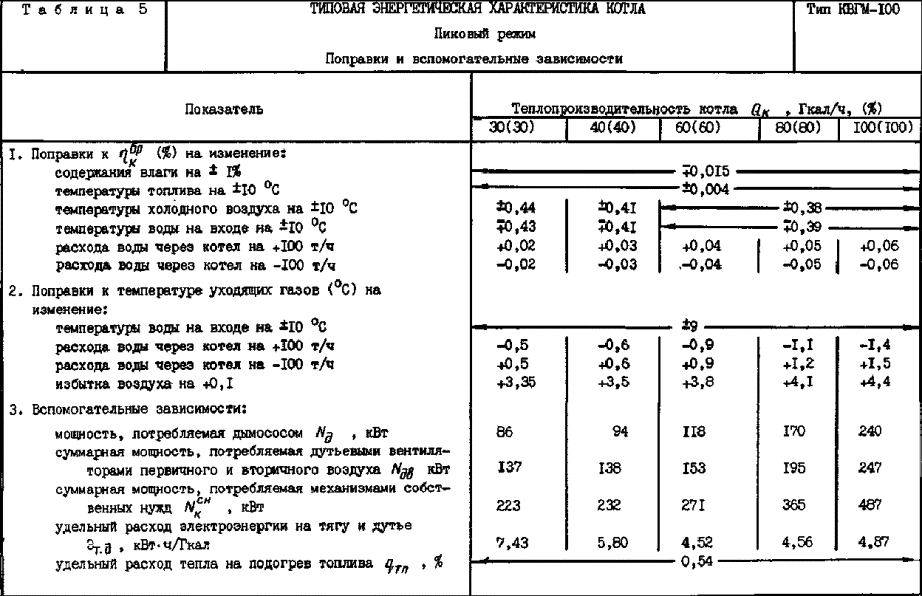

Таблица 5

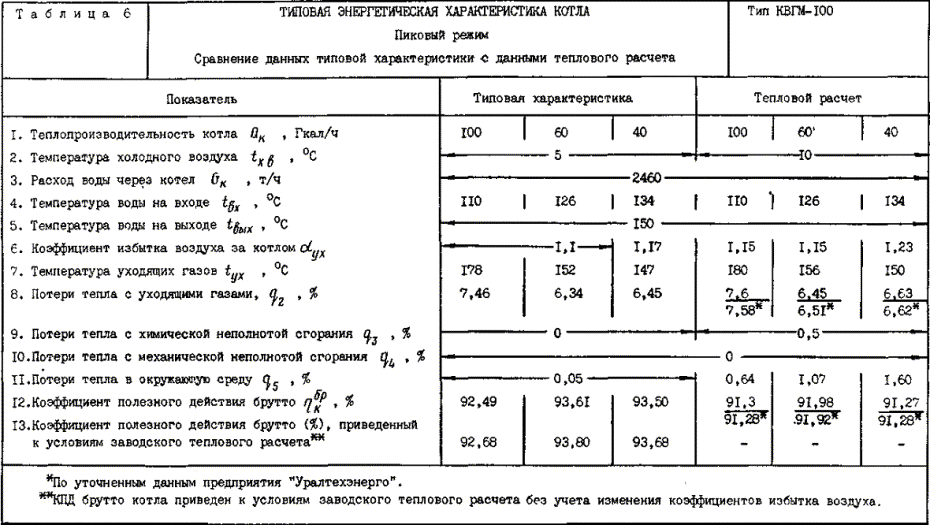

Таблица 6


Приложение

1. КРАТКАЯ ХАРАКТЕРИСТИКА ОБОРУДОВАНИЯ КОТЕЛЬНОЙ УСТАНОВКИ

1.1. Газомазутный водогрейный котел КВГМ-100 теплопроизводительностью 100 Гкал/ч предназначен для покрытия теплофикационной нагрузки.

Основные расчетные показатели котла приведены в табл. 3 и 6.

1.2. Котел П-образной компоновки (рис. П1), водогрейный, с принудительной циркуляцией и тягой. Габаритные размеры котла: высота от уровня пола до отметки верха дробоочистки 14450 мм, ширина по фронту 5700, мм, глубина 9408 мм.

Топочная камера котла экранирована трубами диаметром 60×4 мм. Объем топочной камеры 388 м3, площадь лучевоспринимающей поверхности 325 м2.

В опускном газоходе находится конвективная часть котла, состоящая из трех секционных пакетов с шахматным расположением труб. Каждый из пакетов собран из U-образных змеевиков из труб диаметром 28×3, мм.

Обмуровка котла облегченная, натрубная, крепится к экранным трубам.

Котел КВГМ-100 - бескаркасный, экраны топочной камеры и боковые экраны конвективной шахты опираются на портал и расширяются вверх вместе с обмуровкой и поясами жесткости.

1.3. Котел КВГМ-100 оснащен тремя газомазутными горелками РГМГ-30. Производительность горелки по мазуту 0,98 кг/с (3540 кг/ч).

Котел оборудован одним дымососом Д18×2, тремя вентиляторами первичного воздуха ЗОЦС-85, двумя вентиляторами, вторичного воздуха ВД-15,5.

1.4. Регулирование теплопроизводительности котла осуществляется при постоянном расходе сетевой воды, пределы регулирования от 30 до 100 % номинальной. Котел КВГМ-100 может работать в основном и пиковом режимах.

Характеристика основного и вспомогательного оборудования представлена в табл. П1.

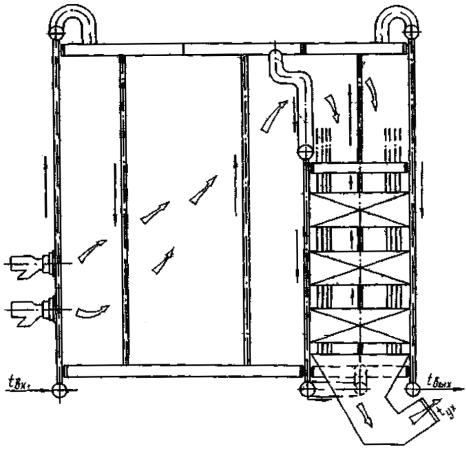

Рис. П1. Принципиальная схема движения воды и газов в котле КВГМ-100

Таблица П.1

Техническая характеристика основного и вспомогательного оборудования

Наименование показателя

Значение показателя

Котел КВГМ-100

1. Поверхность нагрева, м2:

радиационная

конвективная

325

2385

2. Номинальная теплопроизводительность, Гкал/ч

100

3. Пределы регулирования теплопроизводительности, %

30 - 100

4. Температура воды на входе, °C:

в основном режиме

в пиковом режиме

70

110

5. Температура воды на выходе, °C

150

6. Расход воды, т/ч:

в основном режиме

в пиковом режиме

1235

2460

7. Гидравлическое сопротивление, кгс/см2:

в основном режиме

в пиковом режиме

2,4 - 2,8

1,2 - 1,4

Газомазутная горелка РГМГ-30

1. Количество, шт.

3

2. Производительность по мазуту, кг/с (кг/ч)

0,98 (3540)

3. Теплопроизводительность, МВт (Гкал/ч)

38,9 (33,4)

Дымосос Д18×2

1. Количество, шт.

1

2. Производительность при нормальных условиях, м3/с (м3/ч)

71,7 (258000)

3. Напор, Па (мм вод. ст.)

1910 (191)

4. Мощность электродвигателя, кВт

250

5. Угловая скорость, об/мин

730

Дутьевой вентилятор первичного воздуха ЗОЦС-85

1. Количество, шт.

3

2. Производительность при нормальных условиях, м3/с (м3/ч)

0,83 (3000)

3. Напор, мПа (мм вод. ст.)

8500 (850)

4. Мощность электродвигателя, кВт

13

5. Угловая скорость, об/мин

3000

Дутьевой вентилятор вторичного воздуха ВЛ-15,5

1. Количество, шт.

2

2. Производительность при нормальных условиях, м3/с (м3/ч)

19,1 (68700)

3. Напор, м

328

4. Мощность электродвигателя, кВт

25

5. Угловая скорость, об/мин

750

2. УСЛОВИЯ СОСТАВЛЕНИЯ ЭНЕРГЕТИЧЕСКОЙ ХАРАКТЕРИСТИКИ

2.1. При составлении характеристики использовались результаты испытаний котлов КВГМ-100, проведенных предприятием Уралтехэнерго и МГП Союзтехэнерго.

При этом гидравлическое сопротивление, номинальный расход вода через котел, плотность по газовому тракту и характеристики топлива приняты исходя из фактических показателей работы котлов.

Характеристика соответствует руководящим документам и указаниям по нормированию технико-экономических показателей котлов и отражает технически достижимую экономичность котла. Нижеприведенные условия приняты за исходные:

- котел работает в основном режиме по четырехходовой схеме, а в пиковом режиме по двухходовой схеме без предварительного подогрева, воздуха;

- котел работает на принудительной тяге (с дымососом);

- топливо - высокосернистый мазут с характеристикой: QРН = 38,8 МДж з260 ккал/кг), WP = 3,05 %, SР = 2,8 %, AP = 0,1 %;

- температура холодного воздуха (tХВ) на входе в дутьевые вентиляторы, 5 °С;

- расход сетевой воды (GK) через котел:

в основном режиме 1235 т/ч;

в пиковом режиме 2460 т/ч;

- температура сетевой воды (tВЫХ) на выходе из котла:

в основном режиме 150 °C;

в пиковом режиме 150 °C;

- общая площадь конвективных поверхностей нагрева равна проектной; отглушенные змеевики отсутствуют;

- состояние внутренних поверхностей нагрева котла эксплуатационно чистое;

- реконструктивные мероприятия по повышению надежности и экономичности не внедрялись.

2.2. Расчет Типовой энергетической характеристики выполнен в соответствии с указаниями «Теплового расчета котельных агрегатов (нормативный метод)» (М.: Энергия, 1973).

2.2.1. Коэффициент полезного действия брутто котла  (%) и потери тепла с уходящими газами q2 (%) подсчитаны в соответствии с методикой, изложенной в книге Я.Л. Пеккера. «Теплотехнические расчеты по приведенным характеристикам топлива» (М.: Энергия, 1977).

2.2.2. Коэффициент избытка воздуха в режимном сечении (за конвективной частью) αух на основании результатов испытаний принят при номинальной нагрузке равным 1,10 и постоянным в диапазоне теплопроизводительности от 60 до 100 %.

При нагрузках 50, 40, 30 % QНОМ - соответственно равным 1, 12, 1, 17 и 1, 25.

2.2.3. Значение присосов воздуха в топочную камеру и конвективные поверхности нагрева котла в диапазоне теплопроизводительности от 30 до 100 Гкал/ч изменяется от 15,7 до 4,7 %.

2.2.4. Потери тепла от химической неполноты сгорания топлива q3 (%) приняты равными нулю на основании результатов испытаний.

2.2.5. Потери тепла от механической неполноты сгорания топлива q4 (%) приняты равными нулю.

2.2.6. Потери тепла в окружающую среду о, приняты равными 0,05 % для диапазона теплопроизводительности от 30 до 100 % по данным результатов измерений тепловых потоков с обмуровки и изоляции водогрейных котлов КВГМ-100, проведенных МГП Союзтехэнерго и предприятием «Уралтехэнерго».

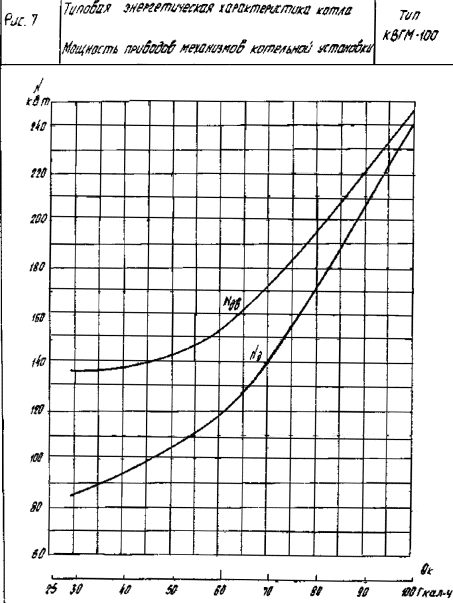

2.2.7. Удельный расход электроэнергии на собственные нужды котельной установки рассчитан по мощности, потребляемой дутьевыми вентиляторами первичного и вторичного воздуха и дымососом.

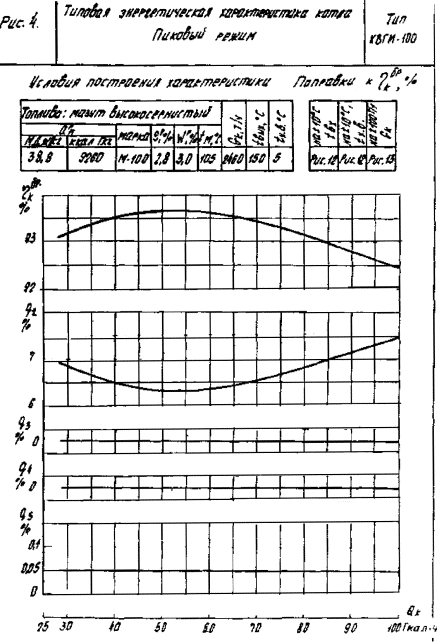

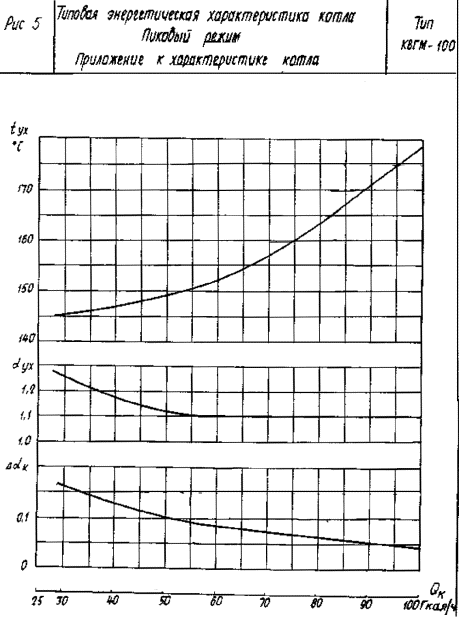

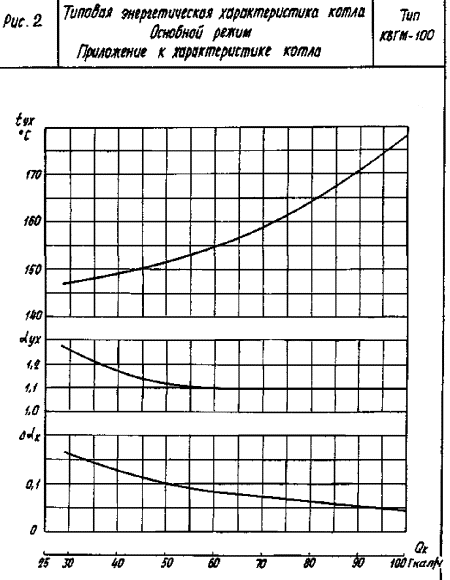

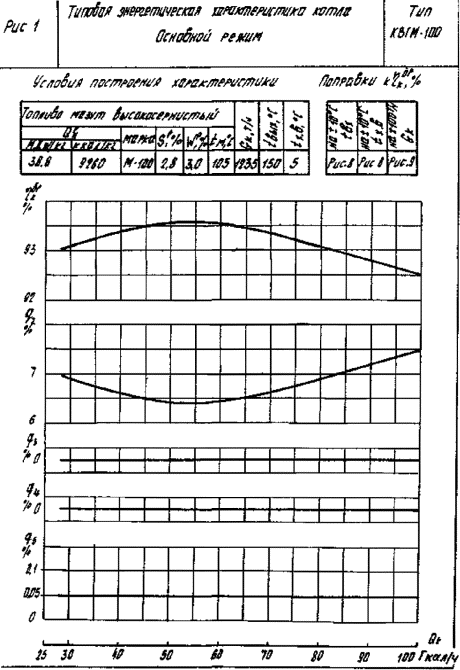

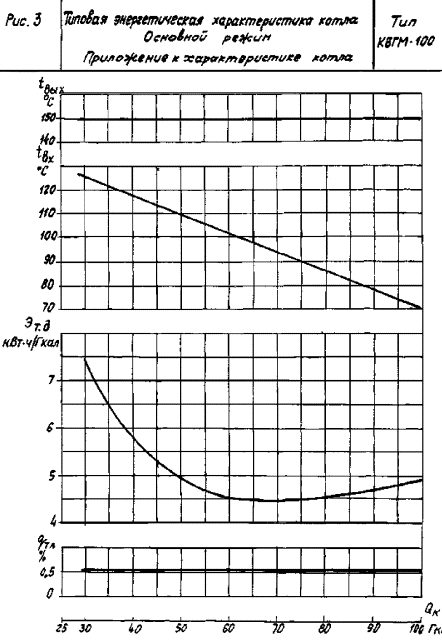

2.2.8. Типовая энергетическая характеристика и приложения к ней котла КВГМ-100 при работе в основном и пиковом режимах даны в виде диаграмм (рис. 1 - 7) и цифровых значений (табл. 1 и 4).

2.2.9. Сравнение данных типовой характеристики с гарантийными данными завода-изготовителя приведены в табл. 3 и 6.

3. ПОПРАВКИ К НОРМАТИВНЫМ ПОКАЗАТЕЛЯМ

3.1. Для приведения основных нормативных показателей работы котла к измененным условиям его эксплуатации даны поправки в виде диаграмм (рис. 8 - 15) и цифровых значений (табл. 2 и 5).

Поправки рассчитаны в соответствии с методикой, изложенной в «Положении о согласовании нормативных характеристик оборудования и расчетных удельных расходов топлива» (М.: СЦНТИ ОРГРЭС, 1975).

Типовая энергетическая характеристика построена при условии, что WP = 3,0 %, tм = 105 °С, tХ.В = 5 °C, tВЫХ = 150 °C, температура сетевой воды на входе (tВХ) в котел - расчетная, расход воды через котел (GK) - расчетный.

Влияние изменения этих параметров на показатели работы котла учитывается отдельными поправками:

- на изменение влажности мазута (расчетная поправка):

Δq2 = 0,015(WР - 3) %;

- на изменение температуры мазута (расчетная поправка):

Δq2 = -0,4 · 10-3(tМ - 105) %;

- изменение температуры холодного воздуха учитывается поправкой к q2 и  (расчетная поправка);

- изменение температуры воды на входе в котел учитывается поправкой к tУХ, q2,  (экспериментальная поправка);

- изменение расхода воды через котел учитывается поправкой tУХ, q2,  (экспериментальна поправка);

- изменение коэффициента избытка воздуха учитывается поправкой к tУХ (экспериментальная поправка).

3.2. Поправка Δq2 (%) на изменение температуры холодного воздуха рассчитана по формуле

Поправка к КПД котла брутто (%) будет равна

3.3. Пользование системой поправок поясняется следующими примерами:

Пример 1.

Котел работает в основном режиме при теплопроизводительности 60 Гкал/ч и следующих измененных условиях эксплуатации:

Влажность мазута............................................................................ 1 %

Температура мазута......................................................................... 15 °C

Температура холодного воздуха..................................................... 15 °C

Расход воды через котел.................................................................. 1335 т/ч

Температура сетевой воды на входе в котел................................. 92 °C

Коэффициент избытка воздуха за котлом..................................... 1,2

Пример 2.

Котел работает в пиковом режиме при теплопроизводительности 80 Гкал/ч и следующих измененных условиях эксплуатации:

Влажность мазута............................................................................ 2 %

Температура мазута......................................................................... 95 °C

Температура холодного воздуха..................................................... 15 °C

Расход воды через котел.................................................................. 2360 т/ч

Температура сетевой воды на входе в котел................................. 108 °C

Коэффициент избытка воздуха за котлом..................................... 1,3

Из значений параметров, указанных выше, вычитают значения аналогичных параметров, приведенных в Типовой энергетической характеристике для основного или пикового режима работы котла и подсчитывают их разность. Знак разности указывает направление изменения значения каждого параметра.

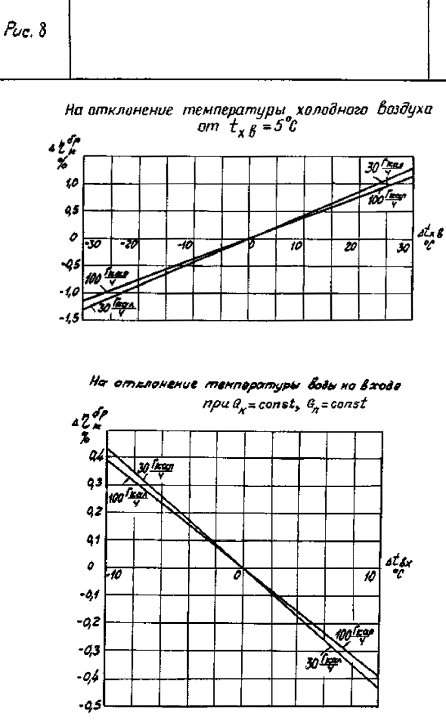

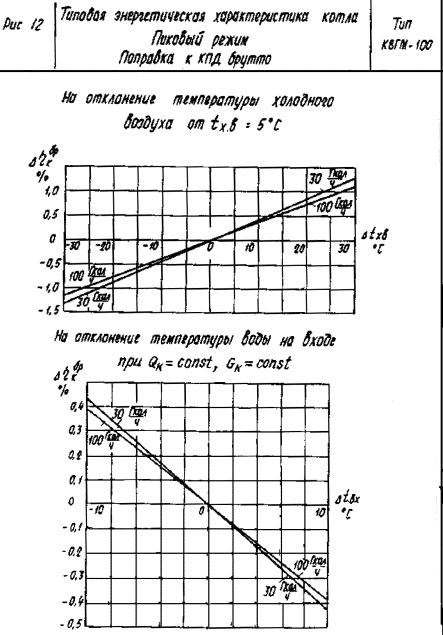

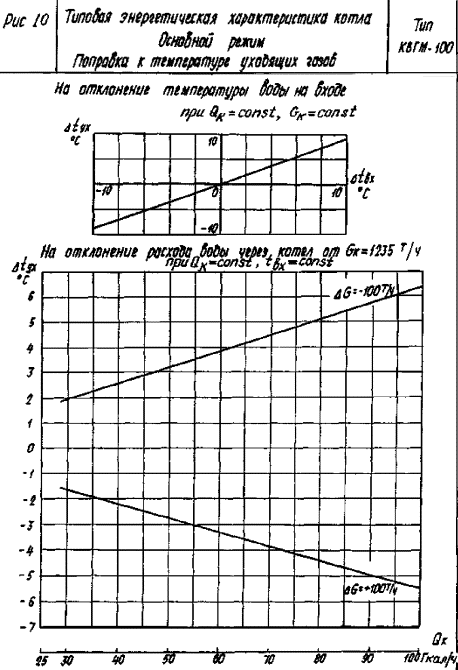

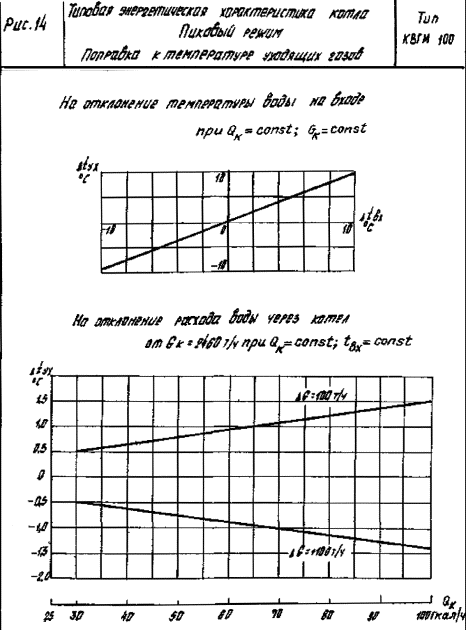

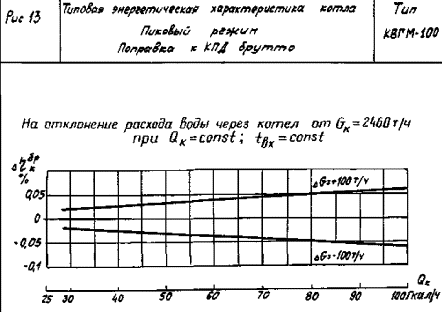

Поправки находятся по диаграммам (рис. 8 - 15). Результаты расчета поправок для примеров 1 и 2 приведены соответственно в табл. П2 и П3.

Таблица П2

Результаты расчета поправок (основной режим)

Показатель

Значение показателя

Разность значений

Поправка

фактическое

из типовой энергетической характеристики

ΔtУХ

Δq2 %

 %

Теплопроизводительность котла QK, Гкал/ч

60

60

0

-

-

-

Влажность мазута WP, %

1

3

-2

-

-0,03

+0,03

Температура мазута tM, °C

115

105

+10

-

-0,04

+0,04

Температура холодного воздуха tХ.В, °C

15

5

+10

-

-0,38

+0,38

Расход воды через котел GK, т/ч

1335

1235

+100

-3,3

-0,14

+0,14

Температура сетевой воды на входе в котел tВХ, °C

92

102

-10

-9

-0,39

+0,39

Суммарное значение

-

-12,3

-0,944

+0,944

Таблица П3

Результаты расчета поправок (пиковый режим)

Показатель

Значение показателя

Разность значений

Поправка

фактическое

из типовой энергетической характеристики

ΔtУХ

Δq2 %

 %

Теплопроизводительность котла QК, Гкал/ч

80

80

-

-

-

-

Влажность мазута WP, %

2

3

-1

-

-0,015

+0,015

Температура мазута tM, °C

95

105

-10

-

+0,004

-0,004

Температура холодного воздуха tХ.В, °C

15

5

+10

-

-0,38

+0,38

Расход воды через котел GK, т/ч

2360

2460

-100

+1,2

+0,05

-0,05

Температура сетевой воды на входе в котел tВХ, °C













Суммарное значение

-

-7,8

-0,731

+0,731

Нормативные значения tНух (°С), qН2 (%) и  (%) для измененных условий эксплуатации составят:

tНух = tХух ± tУХ;

qН2 = qХ2 ± Δq2;

где tХух, qХ2,  - значения величин при условиях Типовой энергетической характеристики;

ΔtУХ - поправка к температуре уходящих газов, °C;

Δq2 - поправка к потерям тепла с уходящими газами, %;

- поправка к КПД котла брутто, %.

Пример 1.

tНух = 154 - 12,3 = 141,7 °C;

qН2 = 6,43 - 0,944 = 5,486 %;

Пример 2.

tНух = 163 - 7,8 = 155,2 °C;

qН2 = 6,82 - 0,731 = 6,089 %;

Отклонение коэффициента избытка воздуха в режимном сечении от оптимального значения обусловит отклонение от нормативных значений температуры уходящих газов, потери тепла с уходящими газами, КПД брутто котла и вызовет перерасход топлива ΔВ (%), эквивалентный Δq2:

Пример 1.

Δαух = +0,1;

ΔtУХ = +3,8 °C;

Δq2 = +0,70 %;

ΔВ = +0,74 %.

Пример 2.

Δαух = +0,2;

ΔtУХ = +8,2 °C;

Δq2 = +1,51 %;

ΔВ = +1,61 %.

Нормативные графические зависимости действительны в диапазонах, указанных на соответствующих рисунках данной Типовой энергетической характеристики.

Таблицы и диаграммы представлены в Типовой энергетической характеристике в системе МКГСС; для перевода в систему СИ необходимо пользоваться переводными коэффициентами:

1 кгс/см2 = 98066,5 Па.

1 Гкал/ч = 1,163 МВт.

1 ккал/м3 = 4,19 · 10-3 МДж/м3.

1 кВт ч = 3,6 МДж.
