ТИПОВАЯ
НОРМАТИВНАЯ ХАРАКТЕРИСТИКА
КОТЛА ТГМП-314
ПРИ СЖИГАНИИ ПРИРОДНОГО ГАЗА





СЛУЖБА ПЕРЕДОВОГО ОПЫТА И ИНФОРМАЦИИ СОЮЗТЕХЭНЕРГО

Москва 1980



Настоящая Типовая нормативная характеристика разработана Южтехэнерго (инженеры Р.П. ДЗЕДЗИК и Н.М. ДОЛГОНОСОВА)

Типовая нормативная характеристика котла ТГМП-314 составлена на базе тепловых испытаний, проведенных Южтехэнерго на Трипольской ГРЭС, и отражает технически достижимую экономичность котла при работе в блоке с турбиной К-300-240 ЛМЗ и принятых исходных условиях. Типовая нормативная характеристика может служить основой для составления нормативных характеристик котлов ТГМП-314 при сжигании природного газа.


Таблица 1

ТИПОВАЯ НОРМАТИВНАЯ ХАРАКТЕРИСТИКА КОТЛА

ТИП ТГМП-314

Условия характеристики и основные показатели котла

Топливо: природный газ

Характеристика топлива на рабочую массу:  при нормальных условиях

Показатель

Теплопроизводительность котла , Гкал/ч (%)

259 (40)

318 (50)

376 (60)

432 (70)

485 (80)

540 (90)

590 (100)

1. Паропроизводительность котла, DК , т/ч

380

475

570

665

760

855

950

2. Температура газа tг, °C

10

10

10

10

10

10

10

3. Температура (среднегодовая) холодного воздуха на входе дутьевого вентилятора до рециркуляции tх.в °C

10

10

10

10

10

10

10

4. Температура воздуха на входе в воздухоподогреватель t'вп, °C

16

15

15

14

14

14

17

5. Коэффициент рециркуляции дымовых газов r, %

25

20

15

11

8

6

5

6. Температура питательной воды tп.в, °C

227

238

246

254

261

267

271

7. Температура уходящих газов tух, °С

116,5

116,5

117,6

119,9

123,5

128,3

134,4

8. Коэффициент избытка воздуха в режимном сечении

1,05

1,05

1,05

1,05

1,05

1,05

1,05

9. Присосы воздуха на тракте: режимное сечение дымосос Δα

0,30

0,29

0,27

0,26

0,25

0,23

0,22

10. Потери тепла с уходящими газами q2, %

5,73

5,69

5,73

5,81

5,92

6,08

6,36

11. Потери тепла от химической неполноты сгорания q3, %

0,00

0,00

0,00

0,00

0,00

0,00

0,00

12. Потери тепла от механической неполноты сгорания q4, %

0,00

0,00

0,00

0,00

0,00

0,00

0,00

13. Потери тепла в окружающую среду q5, %

0,50

0,40

0,33

0,29

0,25

0,22

0,20

14. Коэффициент полезного действия брутто , %

93,77

93,91

93,94

93,90

93,83

93,70

93,44

15. Удельный расход электроэнергии на тягу и дутье Эт.д, кВт ч/т пара

3,82

3,22

2,95

2,87

2,87

2,99

3,86

16. Удельный расход тепла брутто на турбоагрегат , ккал/(кВт ч)

1985

1966

1950

1936

1924

1914

1903





Таблица 2

ТИПОВАЯ НОРМАТИВНАЯ ХАРАКТЕРИСТИКА КОТЛА

Тип ТГМП-314

Сводка норм технико-экономических показателей

Показатель

Значение показателя

1. Условия характеристики



1.1. Характеристика топлива на рабочую массу

См. табл. 1

1.2. Температура топлива

10 °C

1.3. Температура холодного воздуха

10 °C

1.4. Температура воздуха на входе в воздухоподогреватель

См. табл. 1

1.5. Температура питательной воды

То же

1.6. Коэффициент рециркуляции дымовых газов

-"-

1.7. Удельный расход тепла брутто на турбоагрегат

-"-

2. Параметры среды в пароводяном тракте



2.1. Паропроизводительность котла

См. табл. 1 и 3

2.2. Давление перегретого пара

См. табл. 3

2.3. Температура перегретого пара

То же

2.4. Расход пара промперегрева

-"-

2.5. Давление пара до промперегрева

-"-

2.6. Давление пара после промперегрева

-"-

2.7. Температура пара до промперегрева

-"-

2.8. Температура пара после промперегрева

-"-

3. Нормируемые показатели



3.1. Температура уходящих газов

См. табл. 1 и рис. 2

3.2. Коэффициент избытка воздуха в рентном сечении

1,05

3.3. Присосы воздуха на тракте: режимное сечение - дымосос

См. табл. 1 и рис. 2

3.4. Потеря тепла с уходящими газами

См. табл. 1 и рис. 1

3.5. Потери тепла от химической неполноты сгорания

0,00

3.6. Потери тепла от механической неполноты сгорания

0,00

3.7. Потери тепла в окружающую среду

См. табл. 1 и рис. 1

3.8. Коэффициент полезного действия брутто

То же

3.9. Удельный расход электроэнергии на тягу и дутье

См. табл. 1 и рис. 2

4. Поправки к КПД брутто котла на изменение:



4.1. температуры холодного воздуха на ± 10 °C

См. рис. 6

4.2. температуры воздуха на входе в воздухоподогреватель на ± 10 °C

То же

4.3. температуры питательной воды на ± 10 °C

-"-

4.4. коэффициента рециркуляции дымовых газов на ± 10 %

См. рис. 7

4.5. коэффициента избытка воздуха в режимном сечении

То же

5. Поправки к температуре уходящих газов на изменение:



5.1. температуры воздуха на входе в воздухоподогреватель на ± 10 °C

См. рис. 8

5.2. температуры питательной вода на ± 10 °C

То же

5.3. коэффициента рециркуляции дымовых газов на ± 10 %

См. рис. 9

5.4. коэффициента избытка воздуха в режимном сечении

То же



Таблица 3

ТИПОВАЯ НОРМАТИВНАЯ ХАРАКТЕРИСТИКА КОТЛА

Тип ТГМП-314

Сравнение данных типовой характеристики с данными теплового расчета

Показатель

Нагрузка, %

по типовой характеристике

по расчету

50

70

100

50

70

100

1. Паропроизводительность котла Dк, т/ч

475

665

950

475

665

950

2. Давление перегретого пара , кгс/см2

247

249

254

244

247

255

3. Температура перегретого пара , °C

545

545

545

565*

565*

565*

4. Расход пара промперегрева Dпп, т/ч л

390

542

751

400

540

770

5. Давление пара до промперегрева , кгс/см2

22

29

41

21

29,4

41,5

6. Давление пара после промперегрева , кгc/см2

18,5

26

37

20

28

39

7. Температура пара до промперегрева , °C

272,5

281

301

290

300

320

8. Температура пара после промперегрева , °C

545

545

545

560*

570*

570*

9. Температура питательной воды tп.в, °C

238

254

271

225

265

265

10. Температура холодного воздуха tх.в, °C

10

10

10

30

30

30

11. Коэффициент рециркуляции дымовых газов r, %

20

11

5

33

23

4

12. Коэффициент избытка воздуха в режимном сечении

1,050

1,050

1,050

1,1424

1,136

1,130

13. Коэффициент избытка воздуха в уходящих газах αух

1,340

1,320

1,270

1,495

1,434

1,380

14. Температура уходящих газов tух, °C

116,5

119,9

134,4

106

111

118

15. Температура уходящих газов, приведенная к условиям теплового расчета**

132,0

138,9

141,7

-

-

-

16. Коэффициент полезного действия брутто , %

93,98

93,98

93,53

93,43

93,87

94,12

17. Коэффициент полезного действия брутто, приведенный к условиям теплового расчета**

94,32

93,95

94,04

-

-

-

* Согласно Эксплуатационному циркуляру № T-4/71 «По вопросу снижения температуры перегретого пара энергоустановок» (СЦНТИ ОРГРЭС, 1971) номинальная температура пара должна поддерживаться на уровне 545 °С.

** Температура уходящих газов и КОД брутто котла приведены к условиям теплового расчета без учета изменения коэффициентов избытка воздуха и температуры пара.

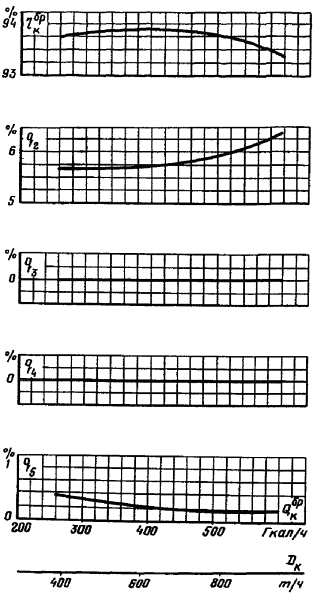

Рис. 1

ТИПОВАЯ НОРМАТИВНАЯ ХАРАКТЕРИСТИКА КОТЛА

Тип ТГМП-314

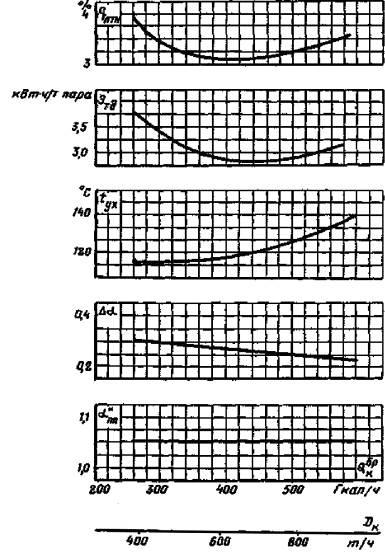

Основные показатели

Условия характеристики см. в табл. 1





Рис. 2

ТИПОВАЯ НОРМАТИВНАЯ ХАРАКТЕРИСТИКА КОТЛА

Тип ТГМП-314

Основные показатели

Условия характеристики см. в табл. 1

Удельный расход тепла на питательные турбонасосы





Рис. 3

ТИПОВАЯ НОРМАТИВНАЯ ХАРАКТЕРИСТИКА КОТЛА

Тип ТГМП-314

Вспомогательные зависимости





Рис. 4

ТИПОВАЯ НОРМАТИВНАЯ ХАРАКТЕРИСТИКА КОТЛА

Тип ТГМП-314

Мощность приводов механизмов котельной установки

 - суммарные затраты мощности механизмами собственных нужд;

Nд - мощность, затрачиваемая дымососами;

Nд.в - мощность, затрачиваемая вентиляторами;

Nбу - мощность, затрачиваемая бустерными насосами;

Nбрг - мощность, затрачиваемая дымососами рециркуляции газов;

Nрвп - 20 кВт - мощность привода регенеративных воздухоподогревателей



Рис. 5

ТИПОВАЯ НОРМАТИВНАЯ ХАРАКТЕРИСТИКА КОТЛА

Тип ТГМП-314

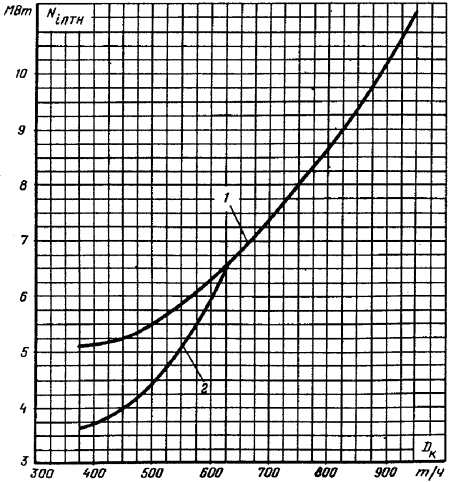

Внутренняя мощность привода питательного турбонасоса

1. внутренняя мощность привода питательного турбонасоса при номинальном давлении перегретого пара;

2. внутренняя мощность привода питательного турбонасоса при скользящем давлении перегретого пара



Рис. 6

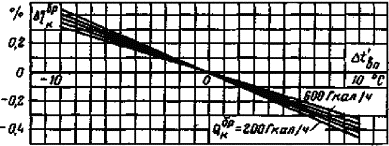

ТИПОВАЯ НОРМАТИВНАЯ ХАРАКТЕРИСТИКА КОТЛА

Тип ТГМП-314

Поправки к КПД брутто котла

На изменение температуры воздуха на входе воздухоподогреватель

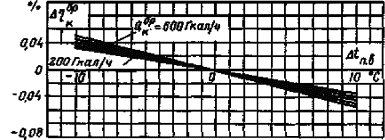

На изменение температуры питательной воды

На изменение температуры холодного воздуха



Рис. 7

ТИПОВАЯ НОРМАТИВНАЯ ХАРАКТЕРИСТИКА КОТЛА

Тип ТГМП-314

Поправки к КПД брутто котла

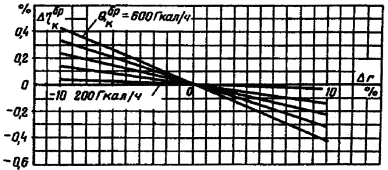

На изменение коэффициента рециркуляции дымовых газов

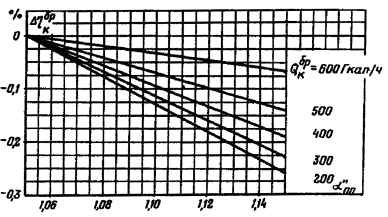

На изменение коэффициента избытка воздуха в режимном сечении



Рис. 8

ТИПОВАЯ НОРМАТИВНАЯ ХАРАКТЕРИСТИКА КОТЛА

Тип ТГМП-314

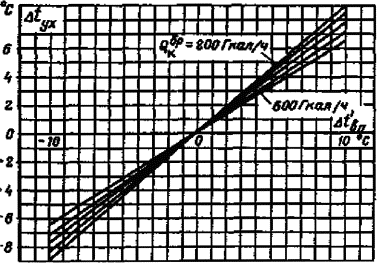

Поправки к температуре уходящих газов

На изменение температуры воздуха на входе в воздухоподогреватель

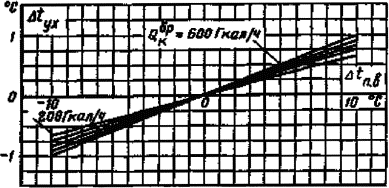

На изменение температуры питательной воды



Рис. 9

ТИПОВАЯ НОРМАТИВНАЯ ХАРАКТЕРИСТИКА КОТЛА

Тип ТГМП-314

Поправка к температуре уходящих газов

На изменение коэффициента рециркуляции дымовых газов

На изменение коэффициента избытка воздуха в режимном сечении

Приложение

1. КРАТКАЯ ХАРАКТЕРИСТИКА ОБОРУДОВАНИЯ КОТЕЛЬНОЙ УСТАНОВКИ

1.1. Прямоточный однокорпусный стационарный котел ТГМП-314 TКЗ на сверхкритические параметры пара с промежуточным перегревом пара рассчитан на сжигание топлива двух видов: природного газа и мазута. Котел предназначен для работы в блоке с турбоагрегатом К-300-240. Параметры среды в пароводяном тракте котла при работе в блоке приведены в табл. 3.

1.2. Котел оборудован шестнадцатью газомазутными горелками конструкции ХФ ЦКБ-ТКЗ, установленными по 8 шт. на фронтовой и задней стенках топки в два яруса. Горелки оснащены тангенциальными регистрами с поворотными лопатками для регулирования крутки воздуха, подаваемого через горелку. В горелку вмонтированы две камеры для подачи газа, образующие внутреннюю и наружную обечайки кольцевого канала для прохода воздуха, подаваемого в топку. Газ подается в поток воздуха на выходе из горелки струями, истекающими из отверстий в газовых камерах. Номинальная производительность одной горелки по газу составляет 5000 м3/ч при нормальных условиях.

Из-за обгорания газовых камер горелок при сжигании в них мазута была проведена реконструкция горелок. После реконструкции газ подается в поток воздуха вблизи его выхода из горелки в топку по трубам, вваренным в кольцевой газовый коллектор, размещенный вне горелки.

Воздух, подаваемый в топку котла, подогревается в двух регенеративных вращающихся воздухоподогревателях РВП-98Г. Предварительный подогрев воздуха не производится.

1.3. Котельная установка укомплектована:

- двумя дутьевыми вентиляторами ВДН-28,6 (мощность привода 1100/625 кВт);

- двумя осевыми дымососами ДОД-31,5 (мощность привода 1700 кВт);

- двумя дымососами рециркуляции газов ГД-20-500 (мощность привода 800 кВт).

1.4. Дымовые газы на рециркуляцию отбираются из газохода котла перед РВП и подаются в топку по периферийным кольцевым каналам горелок.

1.5. Температура перегретого пара регулируется рециркуляцией дымовых газов и вспрысками, а пара промперегрева - рециркуляцией дымовых газов и байпасированием регулирующей ступени промежуточного пароперегревателя.

1.6. При сжигании газа очистка наружных поверхностей нагрева и набивки РВП от эоловых отложений не производится.

1.7. Технически возможный минимум нагрузки котла составляет 30 % номинальной (исходя из обеспечения надежности гидродинамики и безопасного температурного режима поверхностей нагрева котла). При работе котельной установки в составе энергетического блока минимальная нагрузка составляет примерно 40 % номинальной (исходя из обеспечения надежности питания котла водой от ПТН).

2. ТИПОВАЯ НОРМАТИВНАЯ ХАРАКТЕРИСТИКА КОТЛА

2.1. Типовая нормативная характеристика котла TГМП-314 составлена на базе результатов тепловых испытаний котла Трипольской ГРЭС в соответствии с директивными материалами и методическими указаниями по нормированию технико-экономических показателей котлов. Характеристика отражает среднюю экономичность котла, вышедшего из капитального ремонта и работающего в блоке с турбоагрегатом К-300-240 ЛМЗ при ниже приведенных условиях, принятых за исходные.

2.2. Исходные условия составления характеристики.

2.2.1. Характеристика топлива - природного газа -  при нормальных условиях.

2.2.2. Температура газа на входе в горелки +10 °С.

2.2.3. Среднегодовая температура холодного воздуха на входе в дутьевой вентилятор (до рециркуляции) +10 °С.

2.2.4. Температура воздуха на входе в калориферы и на входе в воздухоподогреватели одинакова и изменяется при изменении паропроизводительности котла в пределах 14 - 17 °C за счет нагрева воздуха в вентиляторах. Предварительный подогрев воздуха не рея.

2.2.5. Значения коэффициента рециркуляции дымовых газов в горелки приняты по данным тепловых испытаний и обеспечивают поддержание заданной температуры перегретого пара и пара промперегрева во всем диапазоне изменения нагрузки котла.

2.2.6. Температура питательной воды на входе в котел и удельный расход тепла брутто на турбоагрегат, а также их изменение при изменении паропроизводительности котла приведены по данным «Типовой энергетической характеристики турбоагрегата К-300-240 ЛМЗ» (СПО ОРГРЭС, 1976). Котел может работать в блоке с турбоагрегатами других типов. В этом случае, в значения указанных величин необходимо ввести соответствующие коррективы.

2.2.7. Коэффициент избытка воздуха за пароперегревателем равен 1,05 и сохраняется постоянным во всем диапазоне нагрузок котла (от 40 до 100 %). Достигается это при соблюдении требований ПТЭ к присосан воздуха в топку и в газовый тракт при эксплуатации котла со всеми включенными в работу горелками с регистрами, открытыми на 50 - 60 %, без повреждений газовыдающих элементов.

2.2.8. Присосы воздуха в газовом тракте на участке от режимного сечения до выхода газов из дымососа увеличиваются от 22 % при номинальной нагрузке до 30 % при минимальной нагрузке котла.

2.3. Приведена усредненная температура уходящих газов, измеренная в сечении на выходе газов из дымососа, приведенная к условиям эксплуатации котла, заложенным в п. 2.2.

2.4. Коэффициент полезного действия брутто котла и потери тепла с уходящими газами подсчитаны в соответствии с методикой, изложенной в книге Я.Л. Пеккера «Теплотехнические расчеты по приведенным характеристикам топлива» (М., Энергия, 1977).

Потери тепла от химической и механической неполноты сгорания отсутствуют. Потери тепла в окружающую среду подсчитаны в соответствии с указаниями «Теплового расчета котельных агрегатов (нормативный метод)» (М., Энергия, 1973).

2.5. Удельный расход тепла на привод питательных насосов рассчитан по значениям внутренней мощности ПТН и удельного расхода тепла брутто турбиной на выработку электроэнергии, приведенным в «Типовой энергетической характеристике турбоагрегата К-300-240 ЛМЗ» (СПО ОРГРЭС, 1976).

2.6. В удельный расход электроэнергии на тягу и дутье включены расходы электроэнергии на привод дутьевых вентиляторов, дымососов и дымососов рециркуляции дымовых газов, измеренные при проведении тепловых испытаний и приведенные к условиям составления характеристики (см. табл. 1).

2.7. В суммарные затраты мощности механизмами собственных нужд котельной установки (см. рис. 4) включены затраты мощности на привод дымососов, дутьевых вентиляторов, бустерных насосов, дымососов рециркуляции дымовых газов и регенеративных воздухоподогревателей.

2.8. При работе котла в режиме скользящего давления пара временно, до получения экспериментальных данных по изменению температуры уходящих газов и КПД котла, допускается использовать настоящую Типовую нормативную характеристику.

3. ПОПРАВКИ К НОРМАТИВНЫМ ПОКАЗАТЕЛЯМ

3.1. Для приведения основных нормативных показателей работы котла к измененным условиям его эксплуатации в допустимых пределах отклонения значений параметров, влияющих на эти условия, даны поправки при постоянной теплопроизводительности котла. Поправки к КПД брутто котла в гиде графиков приведены на рис. 6 и 7. Поправки к температуре уходящих газов приведены на рис. 8 и 9. Расчет поправок произведен по ниже приведенным формулам.

3.1.1. На изменение температуры холодного воздуха:

3.1.2. На изменение температуры воздуха на входе в воздухоподогреватель по сравнению с приведенной в Типовой нормативной характеристике

3.1.3. На изменение коэффициента рециркуляции дымовых газов по сравнению с приведенной в Типовой нормативной характеристике rнорм (%):

3.1.4. На изменение температуры питательной воды по сравнению с приведенной в Типовой нормативной характеристике

3.1.5. На изменение коэффициента избытка воздуха в режимном сечении газохода котла по сравнению с приведенным в Типовой нормативной характеристике αнорм

Формулы действительны при изменении избытка воздуха в пределах, указанных на рис. 7 и 9.

3.2. Пользование системой поправок поясняется следующим примером.

Котел работает с теплопроизводительностью 540 Гкал/ч при заданных характеристикой параметрах перегретого пара и пара промперегрева и следующих измененных условиях эксплуатации:

- температура холодного воздуха 20 °C;

- температура воздуха на входе в воздухоподогреватель 24 °C;

- температура питательной воды 260 °C;

- коэффициент рециркуляции газов 9 %.

Из значений параметров, указанных выше, вычитают значения тех же параметров, приведенных в Типовой нормативной характеристике, и подсчитывают их разность. Знак разности указывает направление изменения значения каждого параметра. Подранки для этих разностей (с учетом их знака) находят по графикам рис. 6 - 9 либо подсчитывают по формулам, приведенным в пп. 3.1.1 - 3.1.5.

Для указанного выше примера значения разностей и поправок следующие:

Разность

Поправка

по графикам

по формулам

Δtух

Δtух

Δtх = 20 - 10 = +10 °C

0,44

-

0,442

-

-0,34

6,8

-0,342

6,87

Δtвп = 260 - 267 = -7 °C

0,035

-0,7

0,032

-0,65

Δr = 9 - 6 = 3 %

-0,11

2,2

-0,108

2,14

В сумме

+0,025

+8,3

+0,024

+8,36

Нормативные значения температуры уходящих газов и КПД брутто котла для измененных условий эксплуатации составят:



СОДЕРЖАНИЕ







© 2013 Ёшкин Кот :-)
