МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ПО ЭКСПЛУАТАЦИИ
ЭНЕРГОСИСТЕМ

Утверждаю:

Заместитель начальника

Главтехуправления

Д.Я. Шамараков

11.02.85 г.

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА КОТЛА
ТГМЕ-206 ПРИ СЖИГАНИИ ПРИРОДНОГО ГАЗА
ПОД НАДДУВОМ И МАЗУТА С ВКЛЮЧЕННЫМ ДЫМОСОСОМ



РД 34.26.702-85

(ТХ 34-70-009-85)







СЛУЖБА ПЕРЕДОВОГО ОПЫТА И ИНФОРМАЦИИ СОЮЗТЕХЭНЕРГО

Москва 1985



Таблица 1

Таблица 1

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА КОТЛА ПРИ СЖИГАНИИ МАЗУТА

Тип ТГМЕ-206

УСЛОВИЯ ХАРАКТЕРИСТИКИ И ОСНОВНЫЕ ПОКАЗАТЕЛИ КОТЛА

Топливо: сернистый мазут марки М100.

Характеристика топлива на рабочую массу:  SP = 2 %, AP = 0,14 %, WP = 1,5 %

Нагрузка, т/ч (%)

335 (50)

402 (60)

470 (70)

535 (80)

600 (90)

670 (100)

Теплопроизводительность котла брутто , МВт (Гкал/ч)

272,6 (234,4)

327,2 (281,3)

381,7 (328,2)

438,3 (375,1)

490,8 (422,0)

545,5 (469,0)

Температура топлива на входе в котел tтл, °C

120

Температура холодного воздуха на входе в дутьевой вентилятор до врезки рециркуляции tх.в, °C

15

Температура воздуха перед калориферами , °C

19,0

18,7

18,5

18,4

18,3

18,6

Температура воздуха на входе в воздухоподогреватель , °C

80

75

70

Температура питательной воды tп.в, °C

209

218

221

229

238

243

Температура уходящих газов tух, °C

131,0

133,0

136,0

141,0

148,5

156,5

Коэффициент избытка воздуха в рассечке экономайзера

1,05

Присосы воздуха в РВП Δα

0,28

0,26

0,24

0,22

0,21

0,20

Коэффициент избытка воздуха в уходящих газах αух

1,33

1,31

1,29

1,27

1,26

1,25

Потери тепла с уходящими газами q2, %

5,91

6,03

6,15

6,39

6,65

6,91

Потери тепла с химической неполнотой сгорания топлива q3, %

0

Потери тепла с механической неполнотой сгорания топлива q4, %

0

Потери тепла в окружающую среду q5, %

0,60

0,50

0,43

0,38

0,33

0,30

Коэффициент полезного действия брутто , %

93,49

93,47

93,42

93,23

93,02

92,79

Таблица 2

Таблица 2

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА КОТЛА ПРИ СЖИГАНИИ МАЗУТА

Тип ТГМЕ-206

ПОПРАВКИ И ВСПОМОГАТЕЛЬНЫЕ ЗАВИСИМОСТИ

Показатель

Нагрузка котла, т/ч (%)

335 (50)

402 (60)

470 (70)

535 (80)

600 (90)

670 (100)

1. Поправка к q2 (%) на изменение:

1.1. содержания влаги в топливе на ± 1 %

± 0,015

1.2. температуры топлива на ± 1 °C

± 0,00044

1.3. температуры холодного воздуха ± 10 °C

± 0,43

1.4. температуры воздуха на входе в воздухоподогреватель на ± 10 °C

± 0,30

1.5. температуры питательной воды на ± 10 °C

± 0,059

1.6. коэффициента избытка воздуха в рассечке экономайзера на +10 %

+0,54

2. Поправка к температуре уходящих газов (°C) на изменение:

2.1. коэффициента избытка воздуха в рассечке экономайзера на +10 %

+8,0

2.2. температуры питательной воды на ± 10 °C

± 1,0

2.3. температуры воздуха на входе в РВП на ± 10 °C

± 6,5

3. Вспомогательные зависимости:

3.1. Физическое тепло топлива Qтл, кДж/кг (ккал/кг)

244,86 (58,44)

3.2. Тепло, вносимое в котел с паровым дутьем, Qф, кДж/кг (ккал/кг)

73,65 (17,58)

3.3. Тепло, вносимое в котел воздухом, подогретым в калориферах , кДж/кг (ккал/кг)

1333,6 (318,3)

1212,0 (289,4)

1094,4 (261,2)

1077,7 (257,2)

1069,3 (255,2)

1060,9 (253,2)

3.4. Располагаемое тепло на 1 кг натурального топлива , кДж/кг (ккал/кг)

41478,0 (9899,3)

41357,2 (9870,4)

41238,15 (9842,2)

41221,45 (9838,2)

41213,05 (9836,2)

41204,6 (9834,2)

3.5. Коэффициент, учитывающий дополнительное тепло, внесенное в топку воздухом, подогретым в калориферах, топливом и паровым распылом KQ

0,9602

0,963

0,9658

0,9661

0,9663

0,9665

3.6. Расход топлива Bр · 10-3, т/ч

25,33

30,48

35,69

40,88

46,13

51,91

3.7. Мощность привода РВП-98Н NРВП, кВт

30

3.8. Мощность, потребляемая дутьевыми вентиляторами, Nдв, кВт

622

678

736

790

879

1050

3.9. Мощность, потребляемая дымососом, Nдс, кВт

512

623

736

949

1220

1700

3.10. Мощность, потребляемая дымососом рециркуляции газов, Nдс, кВт

432

363

300

228

175

170

3.11. Мощность, потребляемая двигателем питательного электронасоса, Nпэн, кВт

2940

3280

3570

3810

4020

4170

3.12. Удельный расход электроэнергии на дутье Эд, кВт·ч/Гкал

2,65

2,41

2,24

2,11

2,08

2,24

3.13. Удельный расход электроэнергии на тягу Эт, кВт·ч/Гкал

2,18

2,21

2,24

2,64

3,14

3,63

3.14. Удельный расход электроэнергии на рециркуляцию газов , кВт·ч/Гкал

1,84

1,33

0,92

0,60

0,40

0,36

3.15. Удельный расход электроэнергии на собственные нужды котла , кВт·ч/Гкал

6,67

5,95

5,40

5,35

5,62

6,23

3.16. Удельный расход электроэнергии на питательный электронасос Эпэн, кВт·ч/т воды

8,78

8,16

7,60

7,12

6,70

6,22

3.17. Расход тепла на нагрев воздуха в калориферах Qкф, МВт (Гкал/ч)

8,07 (6,94)

9,02 (7,76)

9,75 (8,38)

11,32 (9,75)

12,93 (11,12)

14,6 (12,55)

3.18. Удельный расход тепла на калориферах qкф, %

2,96

2,75

2,55

2,59

2,63

2,68

3.19. Потери тепла в калориферной установке , МВт (Гкал/ч)

0,19 (0,16)

3.20. Расход тепла на обдувку РВП QРВП, МВт (Гкал/ч)

0,17 (0,146)

3.21. Потери тепла на продувку котла Qпрод, МВт (Гкал/ч)

0,21 (0,18)

0,24 (0,21)

0,29 (0,25)

0,32 (0,28)

0,37 (0,32)

0,41 (0,35)

3.22. Расход тепла на собственные нужды котла (без учета расхода тепла на мазутное хозяйство и обдувки поверхностей нагрева в горизонтальном газоходе) , МВт (Гкал/ч)

0,57 (0,486)

0,60 (0,516)

0,65 (0,556)

0,68 (0,586)

0,73 (0,626)

0,77 (0,656)

3.23. Удельный расход тепла на собственные нужды котла , %

0,209

0,183

0,170

0,155

0,149

0,141

Таблица 3

Таблица 3

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА КОТЛА

Тип ТГМЕ-206

СРАВНЕНИЕ ДАННЫХ ТИПОВОЙ ХАРАКТЕРИСТИКИ С ДАННЫМИ ЗАВОДСКОГО РАСЧЕТА ПРИ СЖИГАНИИ МАЗУТА

Показатель

Типовая характеристика

Заводской расчет

Нагрузка, %

50

70

100

50

70

100

1. Паропроизводительность котла Dк, т/ч

335

470

670

335

470

670

2. Температура холодного воздуха tх.в, °C

15

15

15

30

30

30

3. Температура воздуха на входе в РВП , °C

80

70

70

70

52

52

4. Температура уходящих газов tух, °C

131

135

156,5

134

132

138

5. Температура питательной воды tп.в, °C

209

221

243

210

220

243

6. Коэффициент избытка воздуха за экономайзером , °C

1,05

1,05

1,05

1,03

1,03

1,03

7. Коэффициент избытка воздуха в уходящих газах αух

1,33

1,29

1,25

1,31

1,267

1,23

8. Потери тепла с уходящими газами q2, %

5,91

6,15

6,91

5,15

4,96

5,13

9. Потери тепла с химической неполнотой сгорания топлива q3, %

0

0

0

0,5

0,5

0,5

10. Потери тепла с механической неполнотой сгорания топлива q4, %

0

0

0

0

0

0

11. Потери тепла в окружающую среду q5, %

0,60

0,43

0,30

0,60

0,43

0,30

12. Коэффициент полезного действия котла брутто , %

93,49

93,42

92,79

93,75

94,11

94,07

Таблица 4

Таблица 4

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА КОТЛА

Тип ТГМЕ-206

УСЛОВИЯ ПОСТРОЕНИЯ ХАРАКТЕРИСТИКИ И ОСНОВНЫЕ ПОКАЗАТЕЛИ

Топливо - природный газ.

Характеристика топлива на рабочую массу: , , ,

Показатель

Нагрузка котла, т/ч (%)

200 (30)

270 (40)

335 (50)

400 (60)

470 (70)

535 (80)

600 (90)

670 (100)

1. Теплопроизводительность котла брутто , МВт (Гкал/ч)

163,5 (140,6)

218,0 (187,6)

272,6 (234,4)

327,2 (281,3)

381,7 (328,2)

438,3 (375,1)

490,8 (422,0)

545,5 (469,0)

2. Температура топлива на входе в котел , °C

20

3. Температура холодного воздуха на входе в дутьевой вентилятор, tх.в, °C

15

4. Температура воздуха на входе в воздухоподогреватель, , °C

20

20

20

22

23

23

24

25

5. Температура питательной воды tп.в, °C

195

201

209

218

222

229

238

243

6. Температура уходящих газов Tух, °C

100

105

110

115

120

125

130

135

7. Коэффициент избытка воздуха в режимном сечении (в рассечке экономайзера)

1,33

1,17

1,05

1,05

1,05

1,05

1,05

1,05

8. Перетоки воздуха в РВП Δα

0,27

0,24

0,21

0,19

0,18

0,17

0,16

0,15

9. Коэффициент избытка воздуха в уходящих газах αух

1,60

1,41

1,26

1,24

1,23

1,22

1,21

1,20

10. Потери тепла с уходящими газами q2, %

5,38

5,09

4,87

5,06

5,27

5,48

5,69

5,89

11. Потери тепла с химической неполнотой сгорания топлива q3, %

0

0

0

0

0

0

0

0

12. Потери тепла с механической неполнотой сгорания топлива q4, %

0

0

0

0

0

0

0

0

13. Потери тепла в окружающую среду q5, %

1,0

0,74

0,60

0,50

0,43

0,38

0,33

0,30

14. Коэффициент полезного действия брутто , %

93,62

94,17

94,53

94,44

94,30

94,14

93,98

93,81

Таблица 5

Таблица 5

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА КОТЛА

ТГМЕ-206

ПОПРАВКИ И ВСПОМОГАТЕЛЬНЫЕ ЗАВИСИМОСТИ

Показатель

Нагрузка котла, т/ч (%)

200 (30)

270 (40)

335 (50)

400 (60)

470 (70)

535 (80)

600 (90)

670 (100)

1. Вспомогательные зависимости:

1.1. Расход топлива Bр, м3/ч·

18,16

24,15

30,06

36,10

42,19

48,30

54,43

60,60

1.2. Мощность, потребляемая дутьевыми вентиляторами, Nдв, кВт

652

660

698

730

852

1710

1875

2370

1.3. Мощность привода РВП-98 Н NРВП, кВт

30

1.4. Мощность, потребляемая дымососом рециркуляции, Nдс, кВт

435

325

262

201

190

186

180

175

1.5. Мощность, потребляемая питательным электронасосом, Nпэн, кВт

2250

2540

2940

3280

3570

3810

4020

4170

1.6. Удельный расход электроэнергии на дутье Эд, кВт·ч/Гкал

4,64

3,52

2,98

2,60

2,51

4,56

4,44

5,05

1.7. Удельный расход электроэнергии на тягу Эт, кВт·ч/Гкал

3,09

1,73

1,12

0,71

0,58

0,50

0,43

0,37

1.8. Удельный расход электроэнергии на тягу и дутье Эт + д, кВт·ч/Гкал

7,73

5,25

4,10

3,31

3,09

5,06

4,87

5,42

1.9. Удельный расход электроэнергии на питательный электронасос Эпэн, кВт·ч/т воды

11,25

9,78

8,78

8,16

7,60

7,12

6,70

6,22

1.10. Удельный расход тепла на собственные нужды , %

0,0856

0,0785

0,0770

0,0733

0,0760

0,0733

0,0754

0,0752

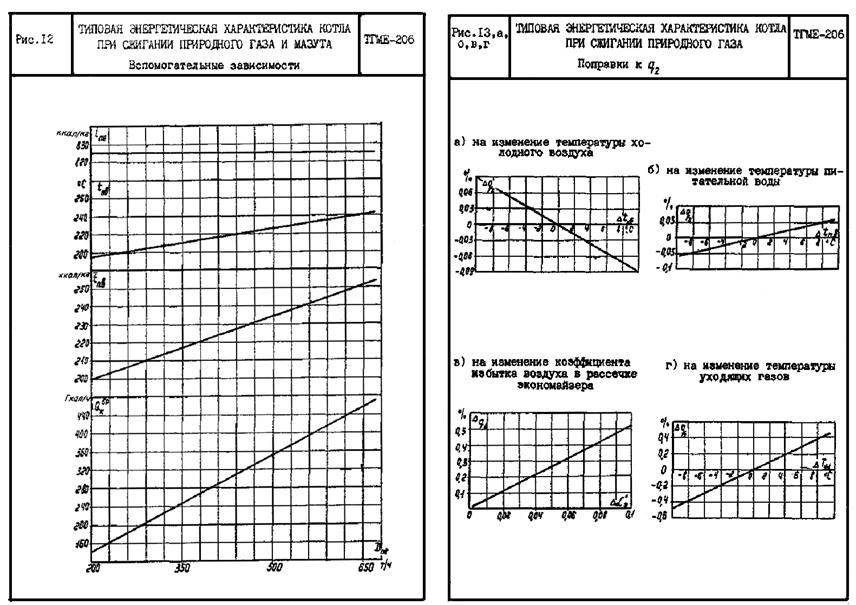

2. Поправки к q2 (%) на изменение:

2.1. температуры холодного воздуха на ± 10 °C

± 0,09

2.2. температуры питательной воды на ± 10 °C

± 0,059

2.3. температуры уходящих газов на ± 10 °C

± 0,48

2.4. коэффициента избытка воздуха в режимном сечении, принятого в типовой характеристике, на

± 0,52

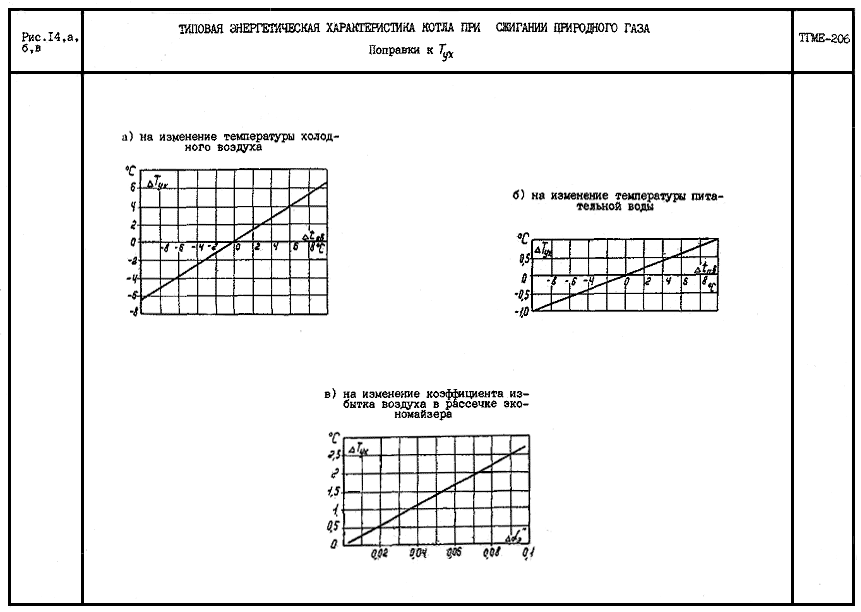

3. Поправки к температуре уходящих газов (°C) на изменение:

3.1. температуры холодного воздуха на ± 10 °C

+6,5

3.2. температуры питательной воды на ± 10 °C

± 1,0

3.3. коэффициента избытка воздуха в режимном сечении, принятого в типовой характеристике,

+2,6

Таблица 6

Таблица 6

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА КОТЛА

Тип ТГМЕ-206

СРАВНЕНИЕ ДАННЫХ ТИПОВОЙ ХАРАКТЕРИСТИКИ С ДАННЫМИ ЗАВОДСКОГО РАСЧЕТА ПРИ СЖИГАНИИ ПРИРОДНОГО ГАЗА

Показатель

Типовая характеристика

Заводской расчет

Нагрузка, %

50

70

100

50

70

100

1. Паропроизводительность котла Dк, т/ч

335

470

670

335

470

670

2. Давление перегретого пара Pпе, МПа (кгс/см2)

13,0 (132)

13,20 (135)

13,73 (140)

13,0 (132)

13,20 (136)

13,73 (140)

3. Температура перегретого пара tпе, °C

545

4. Расход пара промперегрева Dпп, т/ч

310

430

590

310

430

590

5. Давление пара промперегрева на выходе в котел , МПа (кгс/см2)

1,40

1,90

2,65

1,40

1,90

2,60

6. Температура пара промперегрева на входе в котел , °C

300

310

333

300

310

333

7. Температура промперегрева на выходе из котла , °C

531

545

545

535

545

545

8. Давление пара промперегрева на выходе из котла, , МПа (кгс/см2)

1,3 (13,2)

1,7 (17,5)

2,4 (24,0)

1,3 (13,2)

1,7 (17,5)

2,4 (24,0)

9. Температура питательной воды tп.в, °C

209

221

243

219

228

243

10. Температура холодного воздуха tх.в, °C

15

15

15

30

30

30

11. Температура воздуха на входе в РВП , °C

20

23

25

30

30

30

12. Температура уходящих газов Tух, °C

110

120

135

118

121

125

13. Коэффициент избытка воздуха в рассечке экономайзера

1,05

14. Коэффициент избытка воздуха в уходящих газах αух

1,26

1,23

1,20

1,33

1,237

1,25

15. Потери тепла с уходящими газами q2, %

4,87

5,27

5,89

4,41

4,78

4,93

16. Потери тепла с химической неполнотой сгорания q3, %

0

0

0

0,5

0,5

0,5

17. Потери тепла с механической неполнотой сгорания q4, %

0

0

0

0

0

0

18. Потери тепла в окружающую среду q5, %

0,60

0,43

0,30

0,60

0,43

0,30

19. Коэффициент полезного действия брутто, , %

94,53

94,30

93,81

94,49

94,29

94,27


Untitled-19 copyUntitled-20 copy


Приложение

1. КРАТКАЯ ХАРАКТЕРИСТИКА ОБОРУДОВАНИЯ КОТЕЛЬНОЙ УСТАНОВКИ

1.1. Котел ТГМЕ-206 ПО «Красный котельщик» - газомазутный, газоплотный с естественной циркуляцией, двухступенчатой схемой испарения и промежуточным перегревом пара, предназначен для работы в блоке с турбиной K-200-130 ЛМЗ.

Основные расчетные параметры котла при сжигании мазута и природного газа приведены в табл. 3 и 6.

1.2. Котельный агрегат имеет П-образную компоновку и состоит из топочной камеры и опускной конвективной шахты, соединенных в верхней части горизонтальным газоходом. Топочная камера имеет призматическую форму и в плане представляет собой прямоугольник размером 7680×18000 мм.

В топочной камере размещены нижняя и верхняя радиационные ступени пароперегревателя (РПП). В верхней части топочной камеры расположена ширмовая ступень пароперегревателя (ШПП). Потолок топочной камеры, переходного горизонтального газохода и задняя стена конвективной шахты экранированы трубами потолочно-настенной ступени пароперегревателя.

В переходном горизонтальном газоходе расположены по ходу газов:

- 1 конвективная ступень пароперегревателя (КПП-1);

- 2 конвективная ступень пароперегревателя (КПП-П);

- 3 ступень промежуточного пароперегревателя (ПрПП-П);

- 1 ступень промежуточного пароперегревателя (ПрПП-1).

В опускном конвективном газоходе расположен экономайзер.

Объем топочной камеры 2160 м3.

Тепловое напряжение топочной камеры при номинальной нагрузке составляет 257,8 кВт/м3 [221,9×103 ккал/(м3·ч)].

1.3. Топочная камера оборудована 12 вихревыми газомазутными горелками, установленными на задней стене топочной камеры в два яруса (по шесть на каждом ярусе). Горелки нижнего яруса установлены на отметке 6150 мм, верхнего на отметке 8750 мм. Горелки укомплектованы паромеханическими форсунками ТКЗ-6 производительностью 4,5 т/ч при давлении мазута 3,5 МПа (около 35 кгс/см2), давлении пара 0,8 - 1,3 МПа (8 - 13 кгс/см2). Расход пара на форсунку составляет 140 кг/ч.

1.4. На котле установлен один регенеративный воздухоподогреватель РВП-98Н, расположенный вне здания котельной. Для предварительного подогрева воздуха используются калориферы CO-110 и рециркуляция горячего воздуха на стороне всасывания дутьевых вентиляторов.

1.5. Для регулирования температуры свежего пара, пара промперегрева и защиты поверхностей нагрева пароперегревателя на котле установлены три ступени впрыска собственного конденсата. На первый и второй впрыск подведена также питательная вода.

1.6. Котельная установка укомплектована:

- двумя дутьевыми вентиляторами ВДН-25×2 подачей с запасом 10 % и с учетом уплотнения потолка 414,3×103 м3/ч каждый, давлением с запасом 16,8 % - 9050 Па (905 кгс/м2), мощностью двигателя 1600/685 кВт и частотой вращения 1600/750 об/мин;

- одним осевым дымососом ДОД-31,5 ФГМ подачей с запасом 5 % 1210×103 м3/ч, давлением с запасом 7 % 3830 Па (383 кгс/м2), мощностью двигателя 1700 кВт и частотой вращения 500 об/мин;

- одним дымососом рециркуляции газов подачей 334,5×103 м3/ч, давлением с запасом 15,6 % 4300 Па (430 кгс/м2), мощностью двигателя 800 кВт и частотой вращения 744 об/мин.

1.7. Для очистки поверхностей нагрева проектом предусмотрены: паровая обдувка поверхностей пароперегревателя (4 обдувочных аппарата ОГ-У-8А и 4 аппарата ОГ-У-8, находящихся в горизонтальном газоходе), паровая обдувка и обмывка регенеративного воздухоподогревателя и дробевая очистка экономайзера.

1.8. Технически возможный минимум нагрузки котла составляет 30 % номинальной исходя из условия обеспечения надежности гидродинамики, и безопасного температурного режима поверхностей нагрева котла.

2. ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА КОТЛА ТГМЕ-206

2.1. Типовая энергетическая характеристика составлена на основании результатов испытаний котла ТГМЕ-206 (№ 4) Джамбульской ГРЭС с использованием руководящих материалов и методических указаний по нормированию технико-экономических показателей котлов.

Типовая энергетическая характеристика может служить основой для составления нормативных характеристик котлов ТГМЕ-206, работающих под наддувом при сжигании природного газа и с включенным дымососом при сжигании мазута. Для котлов ТГМЕ-206, имеющих конструктивные отличия, необходимо при использовании данной характеристики вводить коррективы на удельные расходы электроэнергии на привод тягодутьевых машин.

Характеристика отражает среднюю экономичность котла, работающего с турбиной K-200-130 ЛМЗ.

2.2. Исходные условия составления характеристики приняты согласно п. 2.1 «Положения о согласовании нормативных характеристик оборудования и расчетных удельных расходов топлива» (М.: СЦНТИ ОРГРЭС, 1975).

2.2.1. Характеристика топлива:

- сернистый мазут M100: Sp = 2,0 %, Wp = 1,5 %, Ap = 0,14 %, =39,826 МДж (9505 ккал/кг);

- природный газ: , , , , .

2.2.2. Температура мазута (tм) перед форсунками 120 °C из условий обеспечения вязкости мазута M100, равной 2,5° ВУ, согласно § 15.41. ПТЭ (М.: Энергия, 1977).

2.2.3. Среднегодовая температура холодного воздуха (tх.в) на входе в дутьевой вентилятор 15 °С.

2.2.4. Температура воздуха на входе в воздухоподогреватель  при сжигании мазута 70 °C на номинальной нагрузке (§ 17.25 ПТЭ). При изменении нагрузки котла от 100 до 50 % номинальной температура воздуха повышается от 70 до 80 °C для улучшения условий работы «холодной» набивки РВП. При сжигании природного газа предварительный подогрев воздуха не производится.

2.2.5. Нагрев воздуха в дутьевых вентиляторах () подсчитан по мощности, потребляемой вентиляторами:

- при сжигании мазута по формуле

- при сжигании газа по формуле

где  - коэффициент полезного действия вентилятора взят из аэродинамического расчета, %;

 - теплопроизводительность котла, Гкал/ч;

 - коэффициент избытка воздуха нагнетаемого вентилятором.

Нагрев воздуха в дутьевых вентиляторах в диапазоне нагрузок 50 - 100 % номинальной составил 3 - 4 °С.

2.2.6. Температура питательной воды (tп.в) на номинальной нагрузке 243 °C согласно «Типовой энергетической характеристике нетто турбоагрегата K-200-130 ЛМЗ» (М.: СПО ОРГРЭС, 1972).

При изменении нагрузки котла от 100 до 30 % номинальной температура питательной воды понижается от 243 до 195 °С.

2.3. Расчет типовой энергетической характеристики проведен в соответствии с указаниями «Теплового расчета котельных агрегатов (нормативный метод)» (М.: Энергия, 1973). Объем расчетов и полученные данные приведены в табл. 1, 2 и 4, 5 данной Типовой энергетической характеристики.

2.3.1. Коэффициент полезного действия брутто котла  и потери тепла с уходящими газами (q2 %) подсчитаны в соответствии с методикой, изложенной в книге Я.Л. Пеккера «Тепломеханические расчеты по приведенным характеристикам топлива» (М.: Энергия, 1977):

при сжигании мазута

при сжигании природного газа

где

αух и - коэффициент избытка воздуха в уходящих газах и температура уходящих газов за дымососом при работе с включенным дымососом и за РВП при работе котла под наддувом;

Δα - присосы, перетоки воздуха в газовом тракте;

 - коэффициент избытка воздуха в рассечке экономайзера;

 - коэффициент, учитывающий влияние изменения теплоемкости продуктов сгорания при изменении температуры

KQ - коэффициент, учитывающий влияние, предварительного подогрева воздуха и топлива теплом извне.

2.3.2. Оптимальный коэффициент избытка воздуха в режимной точке  определенный на основе испытаний, составил 1,05 % диапазоне нагрузок 50 - 100 % номинальной при сжигании природного газа и мазута и возрастает до 1,33 при нагрузке 30 % Dном при сжигании газа.

2.3.3. Присосы воздуха по тракту «режимное сечение - дымосос» (Δα %) при сжигании мазута и работе котла с уравновешенной тягой по результатам испытаний составили на номинальной нагрузке 20 %. С изменением нагрузки котла значение присосов воздуха определялось по формуле

Перетоки воздуха в РВП при сжигании природного газа и работе котла под наддувом на номинальной нагрузке приняты равными 15 % (согласно результатам испытаний).

2.3.4. Потери тепла от химической неполноты сгорания топлива (q3 %) приняты равными нулю, так как во время, испытаний котла при избытках воздуха, принятых в Типовой энергетической характеристике они отсутствовали.

2.3.5. Потери тепла от механической неполноты сгорания топлива (q4 %) при проведении тепловых испытаний не определялись и приняты равными нулю согласно «Положению о согласовании нормативных характеристик оборудования и расчетных удельных расходов топлива» (М.: СЦНТИ ОРГРЭС, 1975).

2.3.6. Потери тепла в окружающую среду (q5 %) при испытаниях не определялись. Они рассчитаны согласно «Тепловому расчету котельных агрегатов» (нормативный метод) (М.: Энергия, 1973) по формуле

2.3.7. В суммарную потребляемую мощность котельной установки включены мощности приводов: питательного электронасоса, дутьевых вентиляторов, осевого, дымососа (при сжигании мазута), дымососа рециркуляции газов и регенеративного воздухоподогревателя.

Мощность (кВт), потребляемая электродвигателями дутьевых вентиляторов, приведена к параметрам воздуха на стороне всасывания  = 15 °С и Pа = 730 мм рт. ст. по формуле

где  - мощность дутьевого вентилятора при параметрах воздуха  = 15 °C и абсолютном давлении Pа = 730 мм рт. ст.;

 - мощность дутьевого вентилятора, определенная в опытах;

 и  - плотность воздуха при условиях эксплуатации и температуре 15 °C соответственно, кг/м3.

2.3.8. Удельные расходы электроэнергии на собственные нужды котла рассчитаны по мощности, потребляемой тягодутьевыми механизмами.

Удельный расход электроэнергии на привод питательного электронасоса рассчитан согласно типовой энергетической характеристике питательного электронасоса ПЭ-580-200/185-2 (Типовые энергетические характеристики питательных электронасосов ПЭ-720-185-2, ПЭ-580-200/185-2, ПЭ-500-180-4, ПЭ-380-200/185-2 и ПЭ-270-150-3. М.: СПО Союзтехэнерго 1981).

Мощность, потребляемая приводом РВП, взята из паспорта на привод РВП-98Н

2.3.9. В удельный расход тепла на собственные нужда котла при сжигании мазута включены: потери тепла в калориферах, на паровую обдувку РВП, продувку котла с учетом возврата тепла из расширителя дренажей 0,8 МПа (8 кгс/см2). При сжигании газа в удельный расход тепла на собственные нужды включены только потери с продувкой. Потери тепла с продувкой котла [МВт (Гкал/ч)] подсчитаны с учетом использования продувочной воды в расширителе 0,8 МПа (8 кгс/м2) по формуле

Qобд = (Gобдjк.в - Gобдjобд)10-3,

где  кг/мин (Р = 0,5 %);

Gобд, jобд - количество и теплосодержание пара, получаемого в расширителе при давлении 0,8 МПа;

jк.в - энтальпия котловой воды, ккал/кг.

Расход тепла на паровую обдувку РВП [МВт (Гкал/ч)] рассчитывался по формуле

Qобд = Gобдjобдτобд10-3,

где Gобд = 100 кг/мин;

jобд = 703 ккал/кг (при Pобд = 1,0 МПа, tобд = 250 °С);

τобд = 50 мин.

Режим обдувки - 3 аппарата с продолжительностью обдувки 50 мин с включением один раз в сутки.

Расход тепла на предварительный подогрев воздуха в калориферах (Гкал/ч) определялся по формуле

где  - коэффициент избытка воздуха на входе в воздухоподогреватель;

- теоретически необходимое количество воздуха, м3/кг топлива;

 - средняя теплоемкость воздуха, ккал/(м3 °С);

 - подогрев воздуха в калорифере, °C;

 - расход топлива, т/ч.

Удельный расход тепла на калориферы (%) рассчитывался по формуле

2.3.10. В удельный расход тепла на собственные нужды котла не включены расходы тепла на обдувку поверхностей нагрева в горизонтальном газоходе. При задействовании данных средств очистки в каждом конкретном случае необходимо вводить коррективы в значение . Расход тепла на обдувку поверхностей нагрева в горизонтальном газоходе рассчитывается в данном случае по формуле

где Z - количество обдувочных аппаратов, шт.;

d - расход пара на один обдувочный аппарат, кг/мин;

 - продолжительность обдувки, мин.

2.3.11. В удельный расход тепла на собственные нужды котла на мазуте не включены потери тепла на мазутное хозяйство согласно Нормам расхода тепла на мазутные хозяйства тепловых электростанций (М.: СПО Союзтехэнерго, 1984). Они подсчитываются для каждого конкретного случая, при этом учитываются такие факторы, как материал резервуаров, (металл или железобетон), общая длина паропроводов, мазутопроводов, продолжительность доставки мазута на электростанцию и др.

3. ПОПРАВКИ К НОРМАТИВНЫМ ПОКАЗАТЕЛЯМ

3.1. Для приведения основных, нормативных показателей работы котла к измененным условиям его эксплуатации в допустимых пределах отклонения значений параметров даны поправки в виде графиков и формул. Поправки к q2 при сжигании мазута приведены на рис. 5, а при сжигании природного газа - на рис. 13. Поправки к температуре уходящих газов (°С) приведены соответственно на рис. 6 и 14.

Поправки к q2 на изменение температуры и влажности мазута, температуры холодного воздуха определены расчетным путем.

3.1.1. Поправка (%) на изменение влажности мазута

Δq2 = ± 0,015 · (WP - 1,5).

3.1.2. Поправка (%) на изменение температуры мазута, подаваемого в котел, рассчитана по влиянию изменения KQ на q2

Δq2 = -0,44 · 10-3(tх.в - 120).

3.1.3. Поправка (%) на изменение температура холодного воздуха:

- при сжигании

Δq2 = -0,043(tх.в - 15),

- при сжигании природного газа

Δq2 = -0,009(tх.в - 15),

3.2. Поправки к q2 и Tух на изменение температуры воздуха на входе в РВП, питательной воды, коэффициента избытка, воздуха определены по данным тепловых испытаний.

3.2.1. Поправки к q2 (%) и Tух (°С) на изменение температуры воздуха на входе в РВП при сжигании мазута:

3.2.2. Поправки к q2 (%) и Tух (°С) на изменение температуры питательной воды при сжигании мазута и природного газа

3.2.3. Поправка к Tух (°С) на изменение температуры холодного воздуха при сжигании природного газа

.

3.2.4. Поправки к q2 (%) и Tух (°С) на изменение коэффициента избытка воздуха в режимном сечении:

- при сжигании мазута

- при сжигании природного газа

3.3 Поправка к q2 (%) на отклонение температуры уходящих газов рассчитана по влиянию изменения температуры уходящих газов на q2:

- при сжигании

- при сжигании природного газа

3.4. Пользование системой поправок поясняется следующим примером.

Котел работает на мазуте при нагрузке 600 т/ч при измененных условиях эксплуатации:

- влажность мазута 2,3 %;

- температура мазута 110 °C;

- температура холодного воздуха +25 °C;

- температура воздуха на входе в воздухоподогреватель 75 °C;

- температура питательной воды 235 °С.

Из значений параметров, указанных выше, вычитаются значения тех же параметров, указанные в битовой энергетической характеристике. Знак разности указывает направление изменения значения каждого параметра. Поправки находятся по рис. 5, 6, 13 и 14 либо подсчитываются по формулам, указанным выше.

Для данного примера значения разностей и поправок будут составлять:

Разность

Поправки

к Δq2

к

ΔWP = 2,3 - 1,5 = 0,8 %

+0,012

-

Δtтл = 110 - 120 = -10 °C

+0,0044

-

Δtх.в = 25 - 15 = 10 °C

-0,43

-

+0,15

+3,5

tп.в = 235 - 238 = -3 °C

-0,0177

-0,3

В сумме

-0,2813

+3,2

Нормативные значения q2 и  для измененных условий эксплуатации составляет:

где q2 = 6,65 % и  = 148,5 °C определены по Типовой энергетической характеристике котла.



СОДЕРЖАНИЕ

Таблица 1 типовая энергетическая характеристика котла при сжигании мазута условия характеристики и основные показатели котла. 1

Таблица 2 типовая энергетическая характеристика котла при сжигании мазута поправки и вспомогательные зависимости. 2

Таблица 3 типовая энергетическая характеристика котла сравнение данных типовой характеристики с данными заводского расчета при сжигании мазута. 3

Таблица 4 типовая энергетическая характеристика котла условия построения характеристики и основные показатели. 3

Таблица 5 типовая энергетическая характеристика котла поправки и вспомогательные зависимости. 4

Таблица 6 типовая энергетическая характеристика котла сравнение данных типовой характеристики с данными заводского расчета при сжигании природного газа. 5

Приложение. 8

1. Краткая характеристика оборудования котельной установки. 8

2. Типовая энергетическая характеристика котла тгме-206. 9

3. Поправки к нормативным показателям.. 12







© 2013 Ёшкин Кот :-)
