Типовая энергетическая характеристика
турбоагрегата ПТ-65/75-130/13 ЛМЗ



РД 153-34.1-30.737-97





Составлено: турбинным цехом ОАО «Фирма ОРГРЭС»

Исполнители: А.Д. Грейль, М.Л. Рябкина

Утверждено: Департаментом науки и техники РАО «ЕЭС России» 06.05.97

Начальник А.П. Берсенев



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ТУРБОАГРЕГАТА

Электрическая мощность, МВт

Максимальный расход свежего пара, т/ч

Параметры свежего пара

Охлаждающая вода

Ном

Макс

Давление, кгс/см2

Температура, °C

Расход, м3

Температура, °C

65

75

400

130

555

8000

20

Сравнение результатов испытаний с гарантийными данными завода-изготовителя турбины при номинальных параметрах и условиях

Показатель

Нагрузка, МВт

65

60

50

50

50

65

Количество пара отборов, т/ч:













на производство

140

140

115

0

230

0

на теплофикацию

115

100

86

160

0

0

Расход свежего пара, т/ч

372

351

294

238

352

251

Температура питательной воды tпит, °С:













гарантийная

237

233

225

220

233

221

по испытаниям

242

240

234

227

240

229

Удельный расход пара, кг/(кВт·ч):













гарантийный

5,70

5,75

5,88

4,77

6,99

-

по испытаниям













tпит факт

5,72

5,85

5,88

4,76

7,04

-

tпит расч

5,69

5,82

5,82

4,72

6,98

-

Среднее отклонение удельного расхода пара от гарантийного, %:





при tпит факт

0,50

-

при tпит расч

-0,24

-

Удельный расход тепла, ккал/(кВт·ч):





гарантийный

-

2300

по испытаниям





при tпит факт

-

2292

при tпит расч

-

2303

Отклонение удельного расхода тепла от гарантийного, %:





при tпит факт

-

-0,35

при tпит расч

-

+0,13

1 Условия построения типовой энергетической характеристики (ТЭХ)

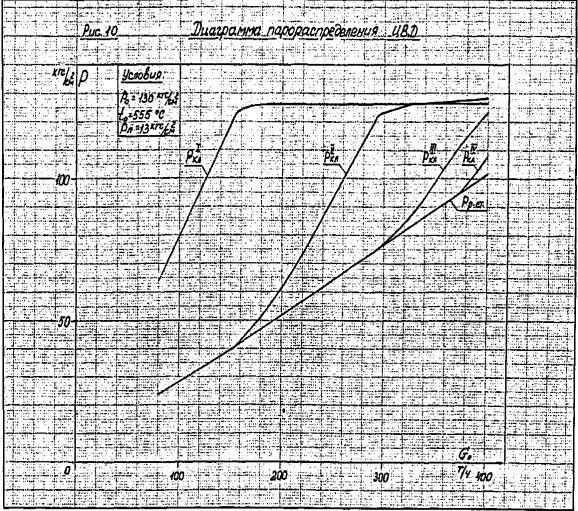

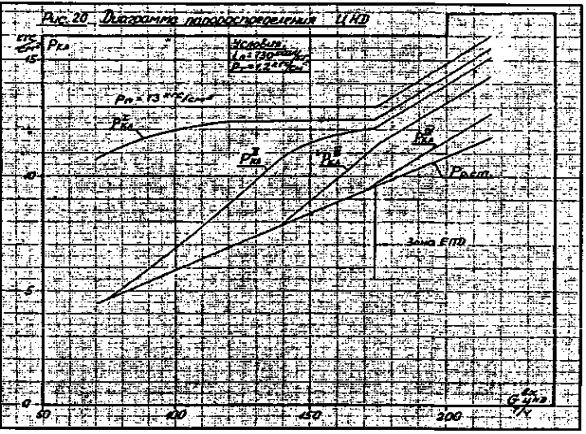

В состав турбоагрегата входит модернизированная турбина ПТ-60-130/13 с новым цилиндром высокого давления (ЦВД), представляющим собой одну из модификаций ЦВД турбины ПТ-80/100-130/13 с заглушенным перегрузочным клапаном и четырьмя равнопроходными регулирующими клапанами. Система парораспределения и проточная часть вновь изготовленного или отремонтированного ЦНД оставлены без существенных изменений.

Типовая энергетическая характеристика составлена на основании отчетов о проведении тепловых испытаний турбоагрегатов № 5 и 6 на ТЭЦ-16 Мосэнерго, № 5 на Саратовской ТЭЦ и № 5 на Ново-Рязанской ТЭЦ (работы выполнены ОАО «Фирма ОРГРЭС»).

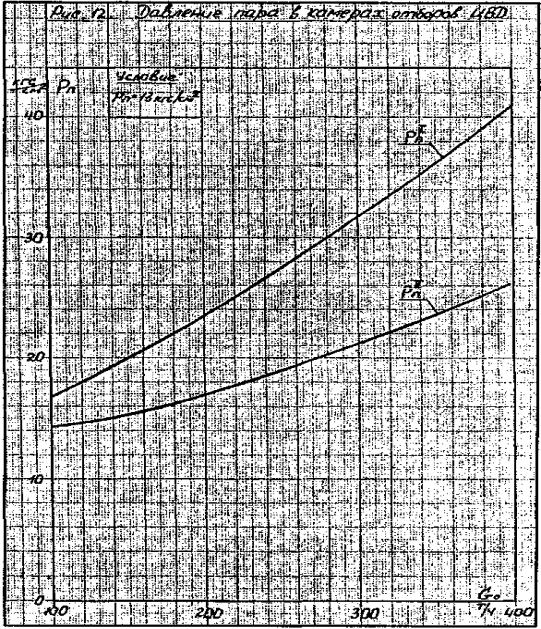

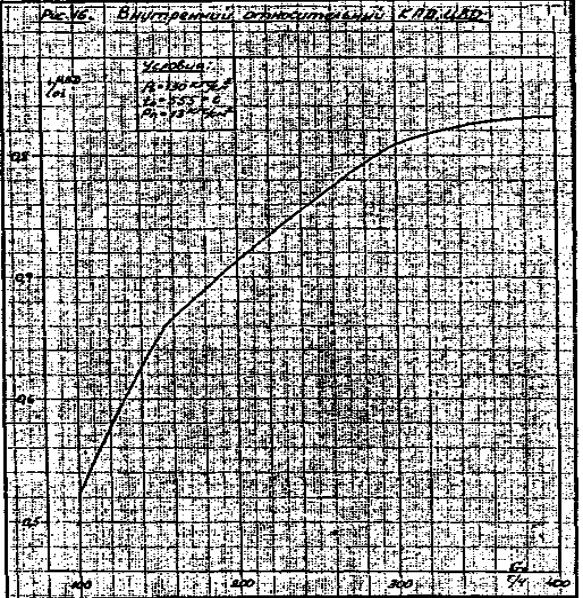

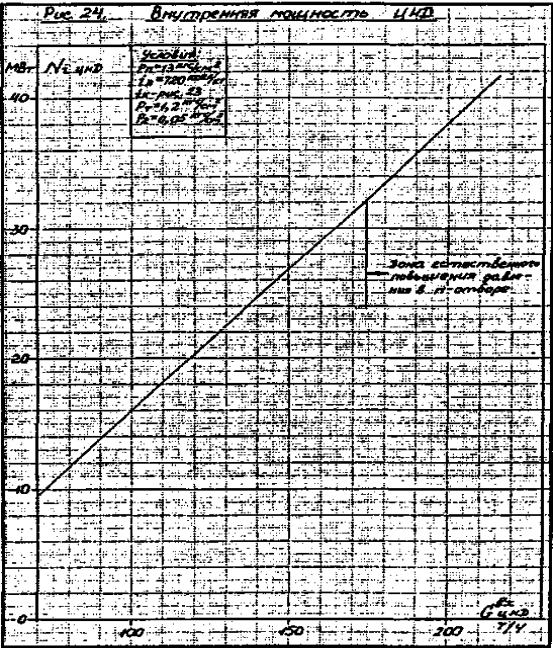

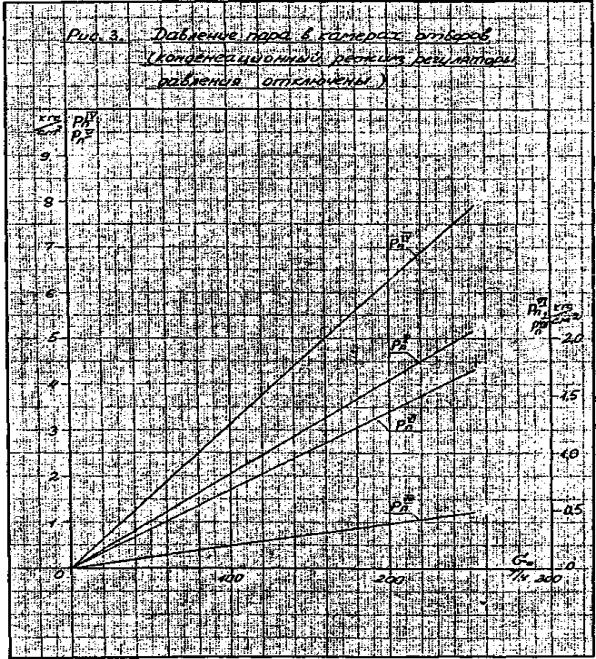

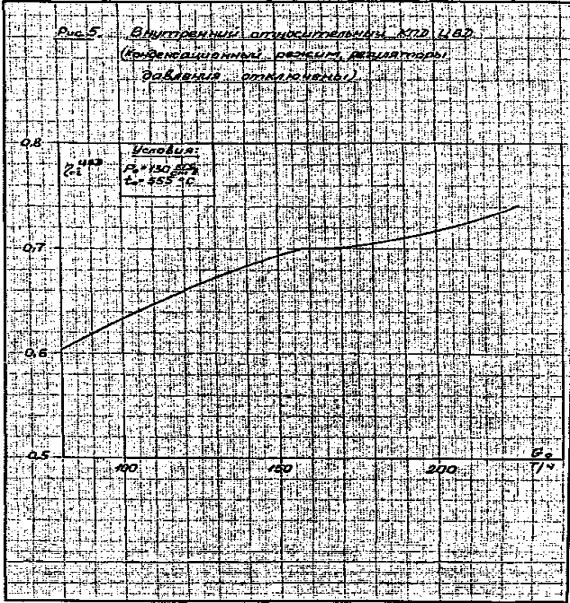

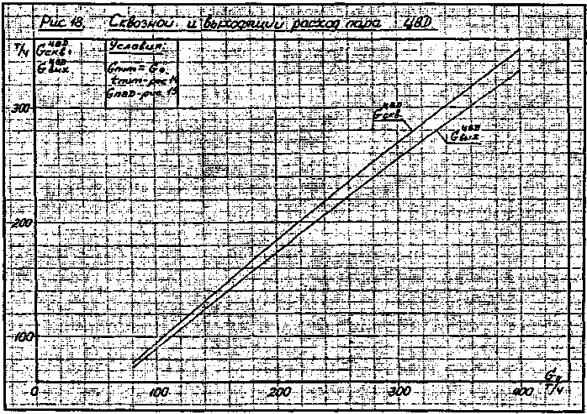

При построении ТЭХ (рисунки 1 - 43) в качестве номинальных приняты следующие условия и параметры:

- давление свежего пара - 130 кгс/см2;

- температура свежего пара - 555 °C;

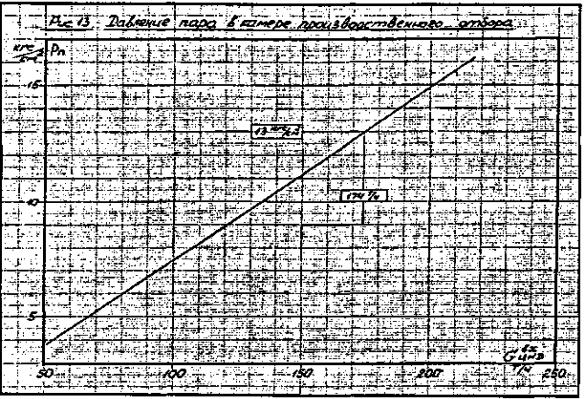

- давление в регулируемом производственном отборе - 13 кгс/см2 с естественным повышением при расходах пара на входе в ЦНД более 174 т/ч при полностью открытых регулирующих клапанах;

- давление в регулируемом теплофикационном отборе - 1,2 кгс/см2;

- давление отработавшего пара:

а) для характеристик при постоянном давлении p = 0,05 кгс/см2;

б) для характеристик при постоянном расходе и температуре охлаждающей воды (W = 8000 м3/ч, t = 20 °С)

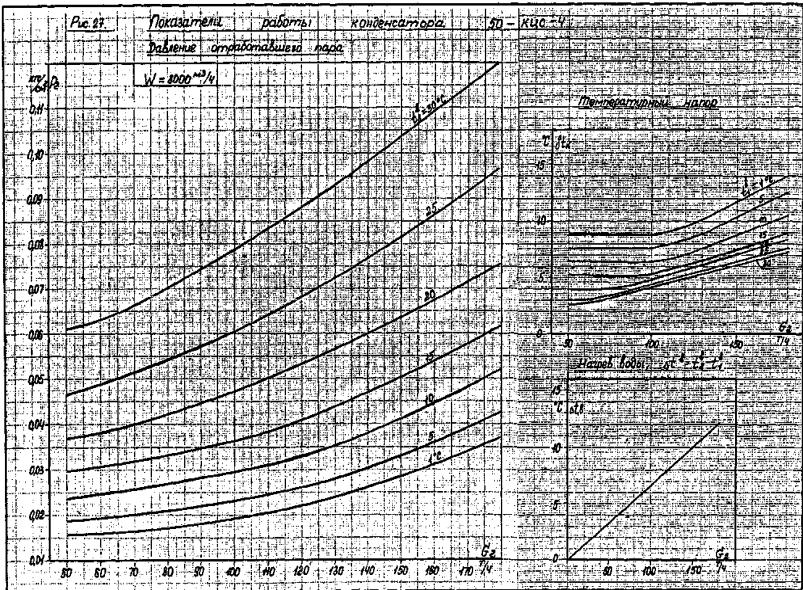

- в соответствии с характеристикой конденсатора 50-КЦС-4;

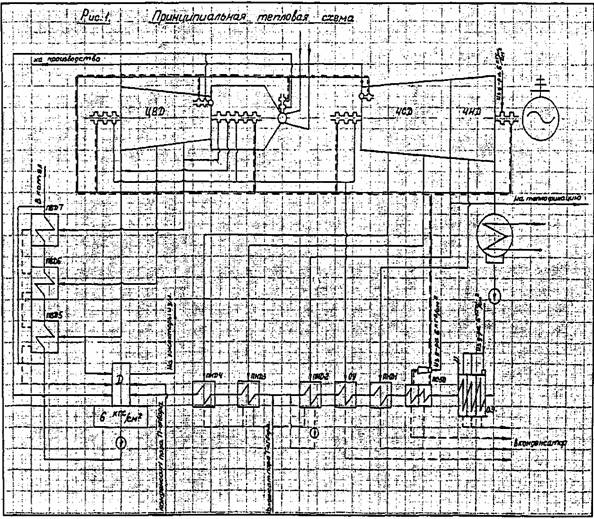

- тепловая схема соответствует проектной (см. рисунок 1);

- регенерация высокого и низкого давления включена полностью, деаэратор 6 кгс/см2 питается паром производственного отбора;

- расход питательной воды равен расходу свежего пара;

- возврат конденсата производственного отбора при t = 100 °C осуществляется в деаэратор 6 кгс/см2;

- конденсат пара теплофикационного отбора при t = 100 °C возвращается в линию основного конденсата после ПНД-2;

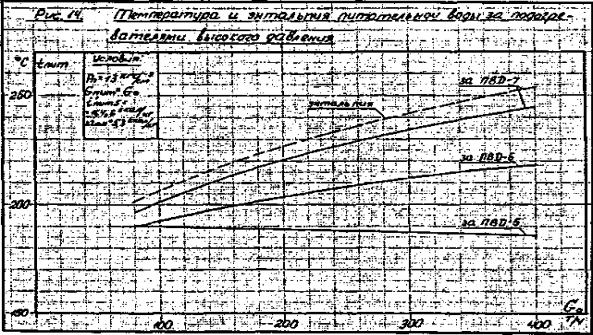

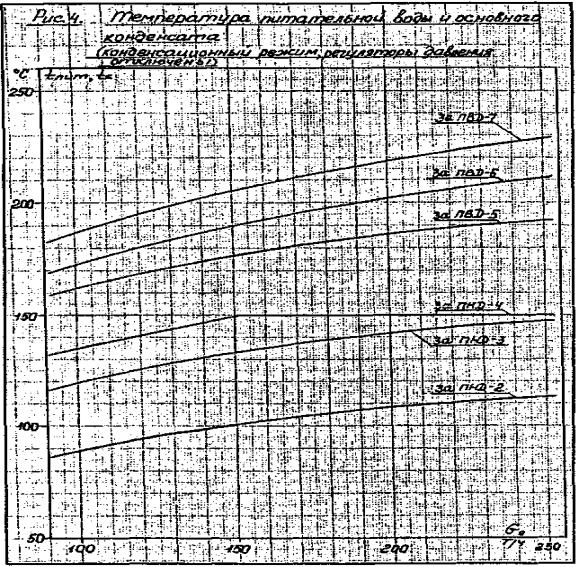

- температура питательной воды и основного конденсата за подогревателями соответствует графикам (рисунки 4 и 14);

- прирост энтальпии питательной воды в питательном насосе - 5,3 ккал/кг;

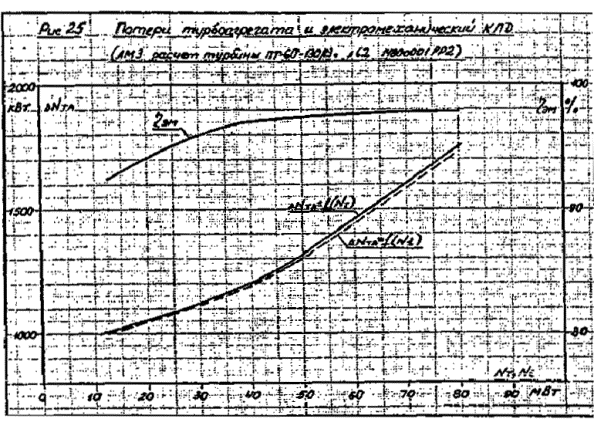

- электромеханические потери - по заводским данным для генератора ТВФ-60-2 с водородным охлаждением (cosφ = 0,8).

При составлении ТЭХ принято, что при расходе на входе в ЦНД свыше 121 т/ч задвижка на линии греющего пара ПНД-4 прикрывается с таким расчетом, чтобы температура основного конденсата перед деаэратором не превышала 150 °C, что необходимо для обеспечения нормальной деаэрации конденсата.

Положенные в основу настоящей ТЭХ данные испытаний обработаны с использованием «Таблиц теплофизических свойств воды и водяного пара» (М.: Издательство стандартов, 1969).

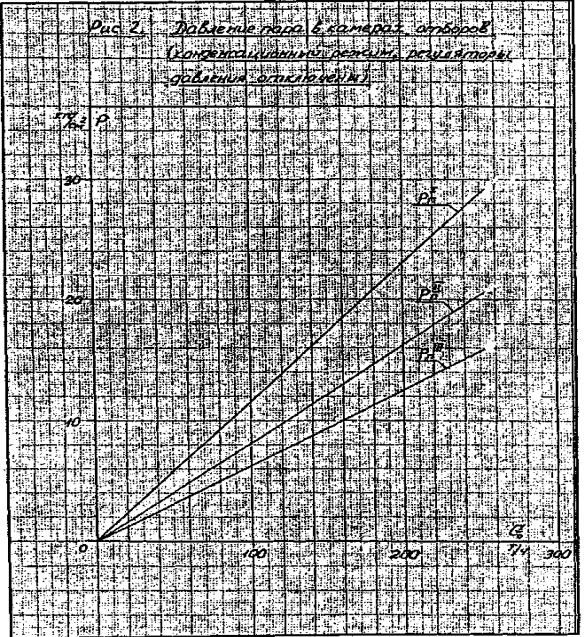

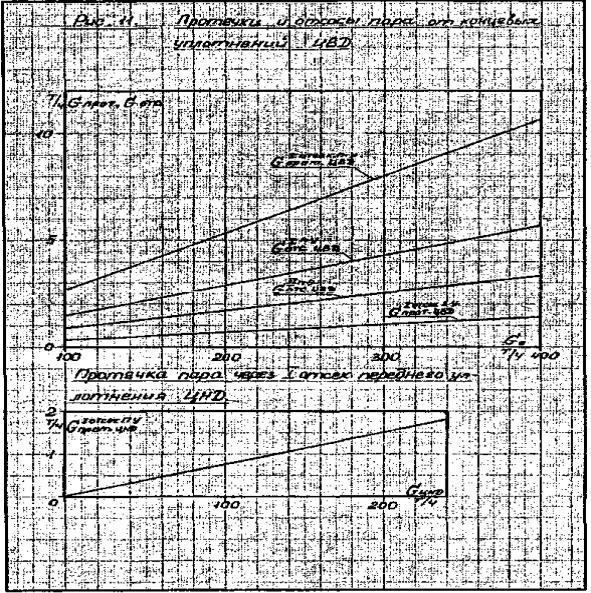

2 конденсационный режим

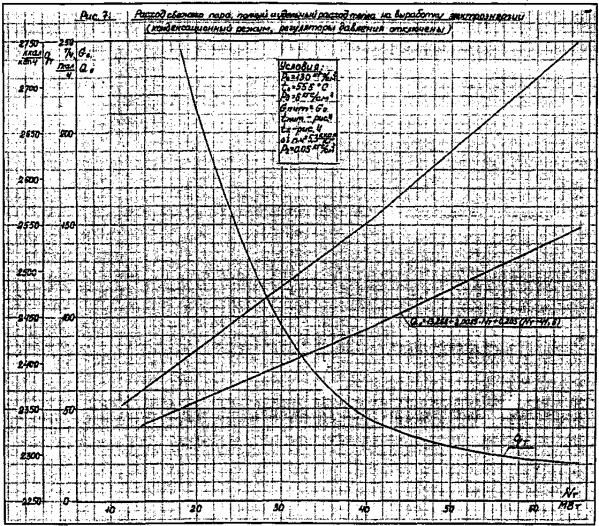

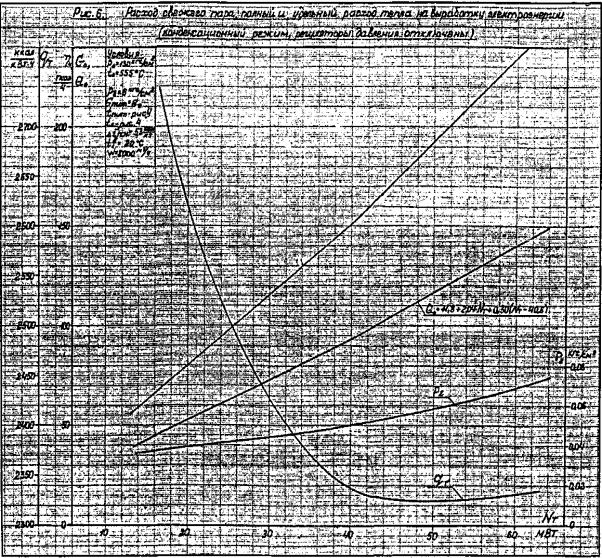

При конденсационном режиме с отключенными регуляторами давления полный расход теплота брутто и расход свежего пара в зависимости от мощности на выводах генератора выражаются уравнениями:

- при постоянном давлении в конденсаторе:

- при постоянном расходе (W = 8000 м3/ч) и температуре (t = 20 °C) охлаждающей воды:

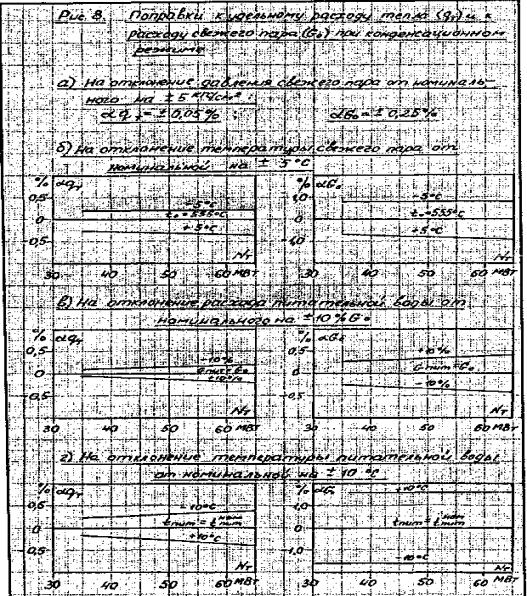

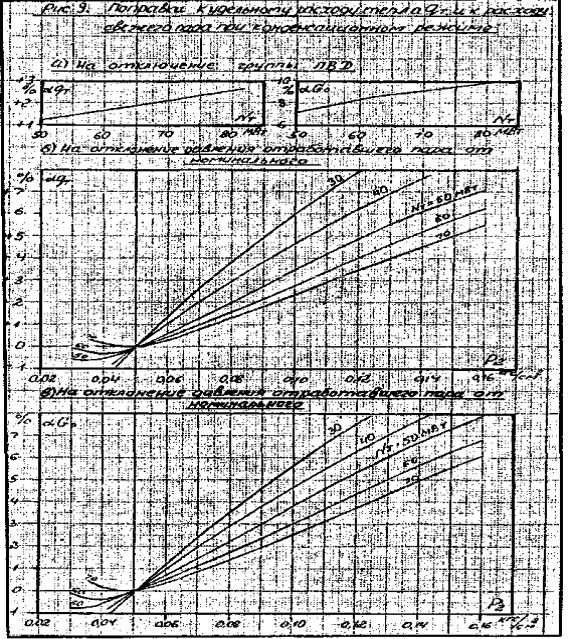

В случае отклонения эксплуатационных условий от номинальных необходимо пользоваться поправочными кривыми, представленными на рисунках 8 и 9.

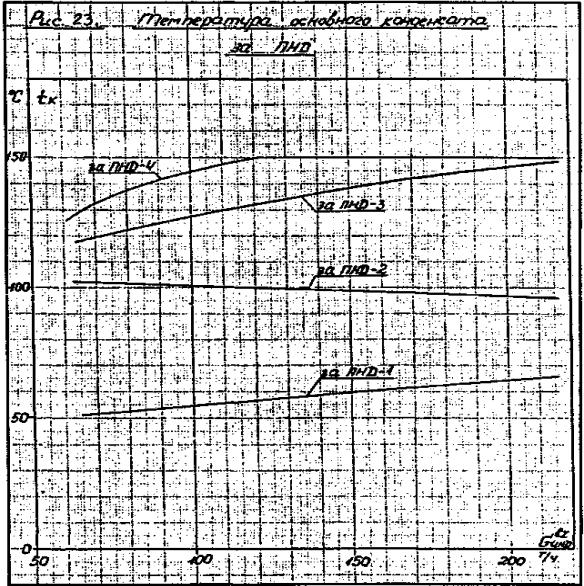

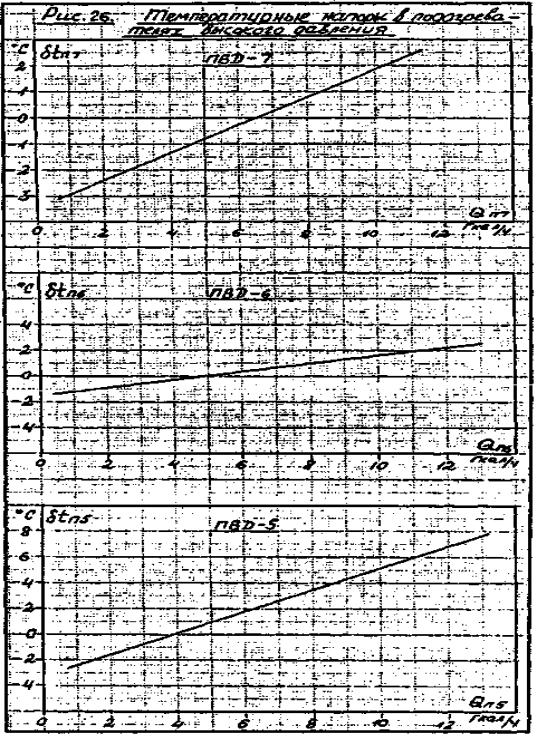

3 режим с регулируемыми отборами

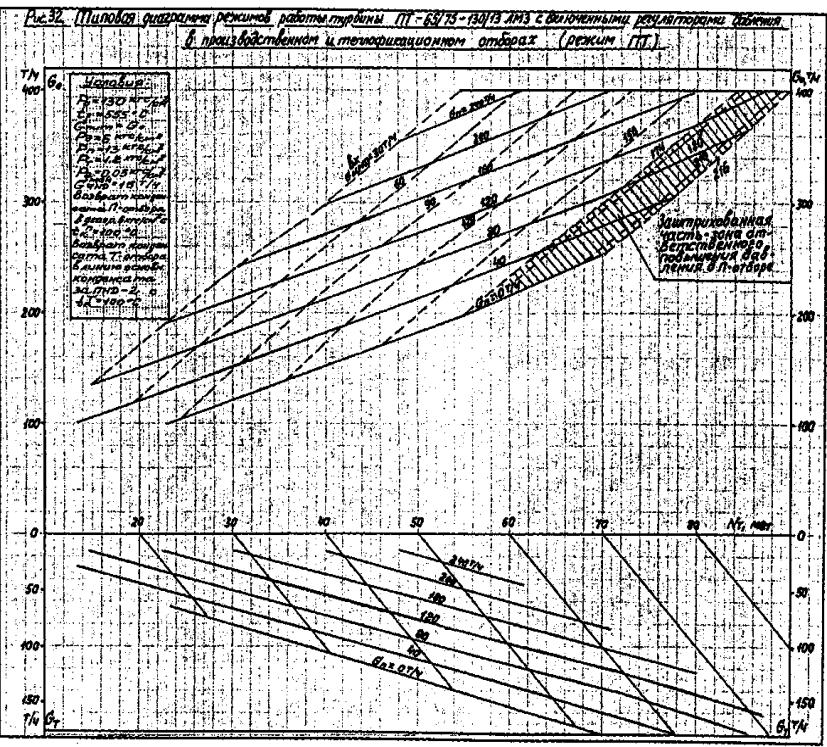

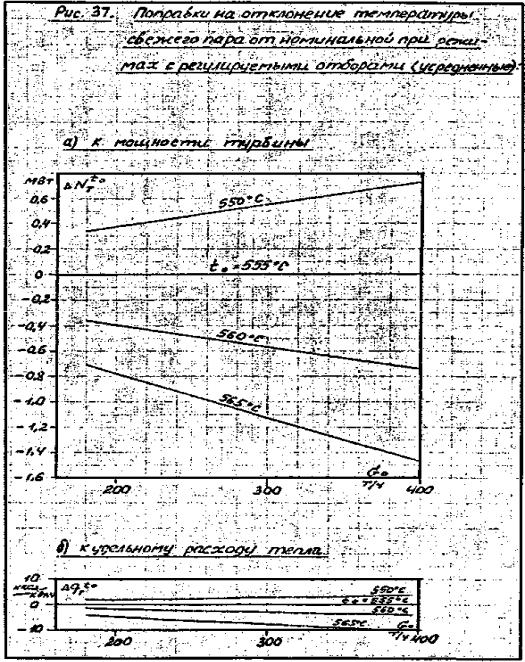

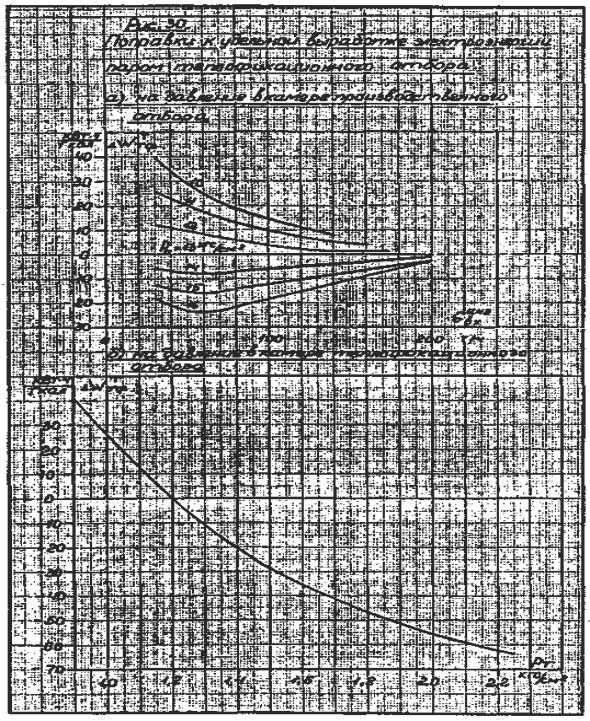

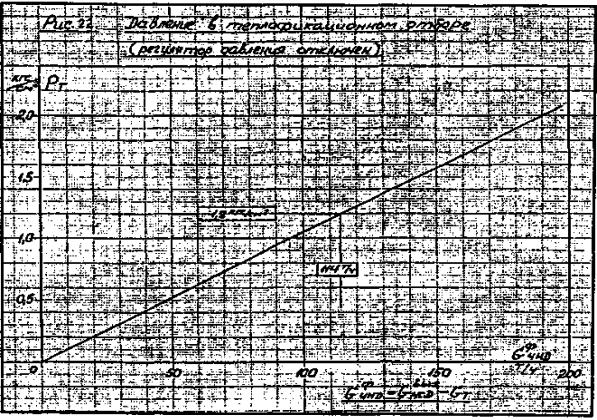

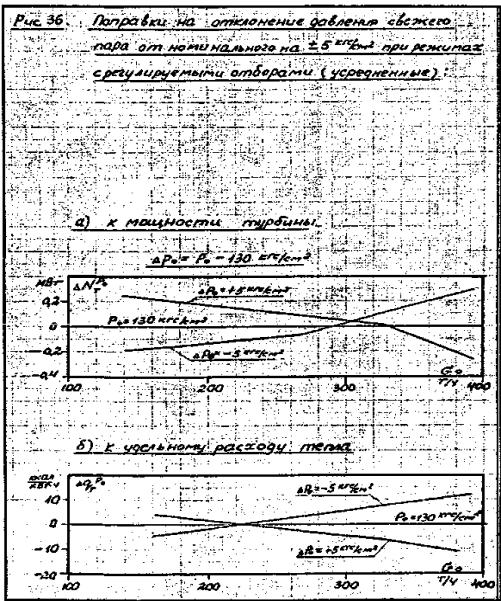

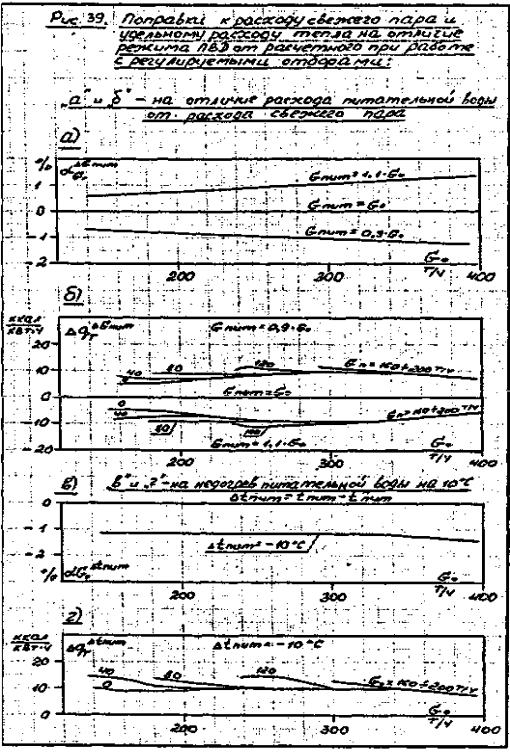

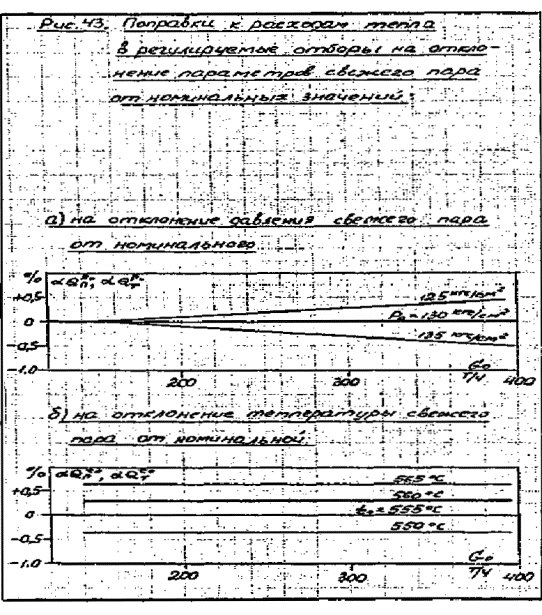

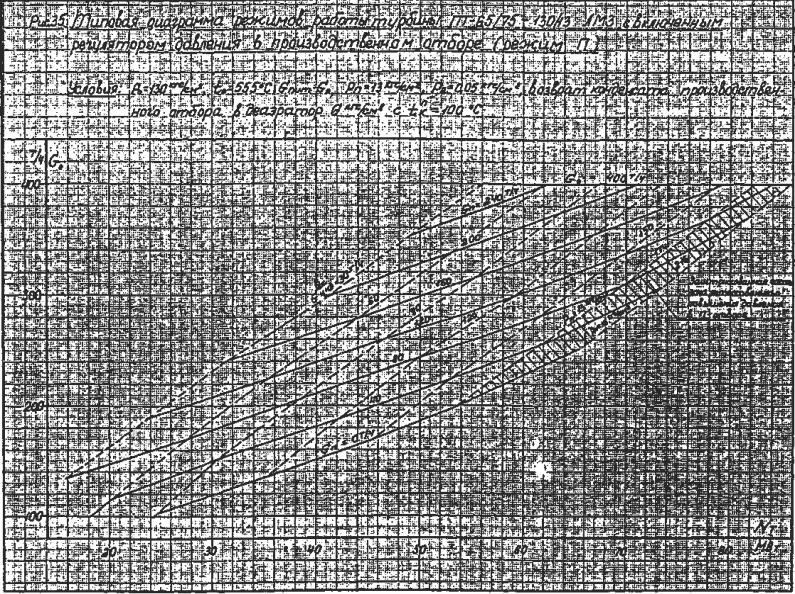

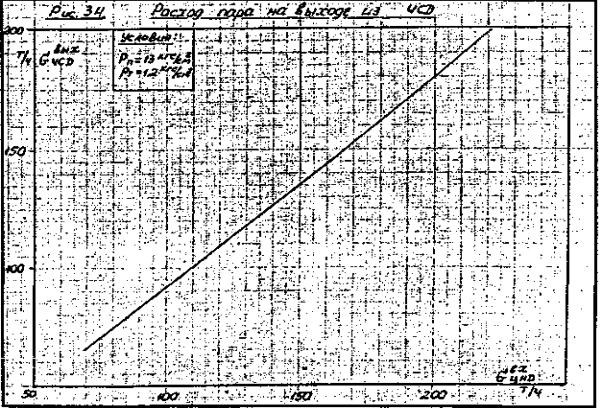

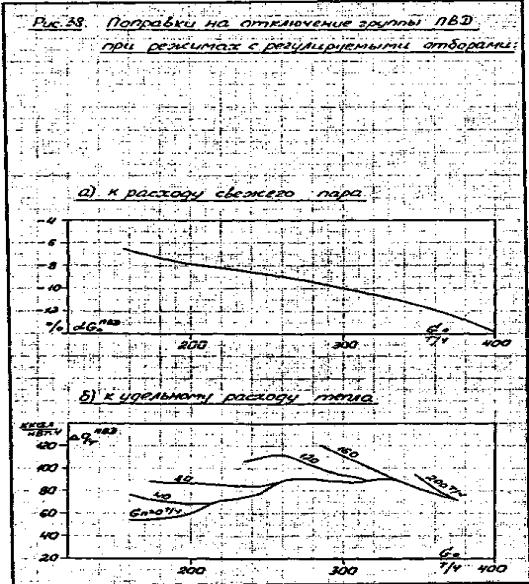

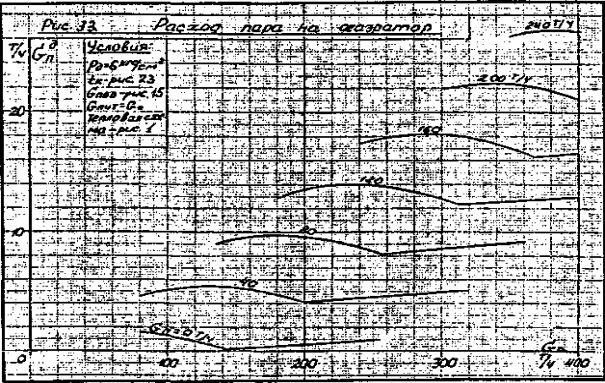

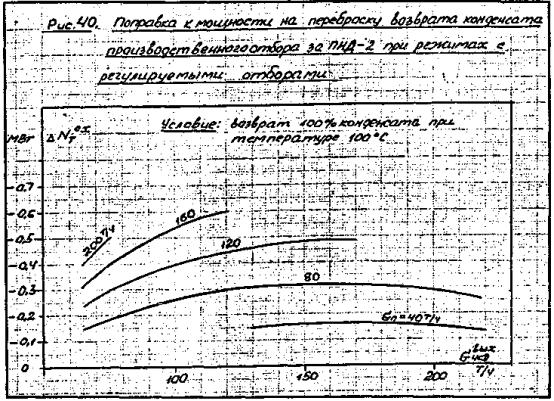

Типовая диаграмма режимов с включенными регуляторами давления в производственном и теплофикационном отборах представлена на рисунке 32. Для определения поправок к мощности на возможные отклонения условий работы турбоагрегата от принятых при построении диаграммы режимов необходимо пользоваться поправочными кривыми, представленными в Дополнении к «Типовой нормативной характеристике турбоагрегата ПТ-60-130/13 ЛМЗ» (М.: СПО Союзтехэнерго, 1987).

Диаграмма режимов позволяет определить непосредственно для исходных условий расход пара и тепла на турбоагрегат. Используя вспомогательные графики, можно подсчитать также полный и удельный расход тепла на производство электроэнергии по формулам:



где  - отпуск тепла из производственного отбора;

 - отпуск тепла из теплофикационного отбора.

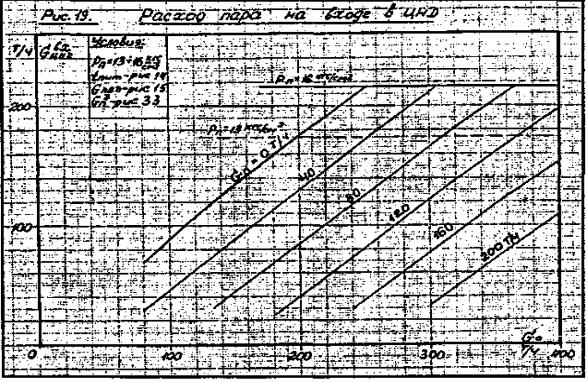

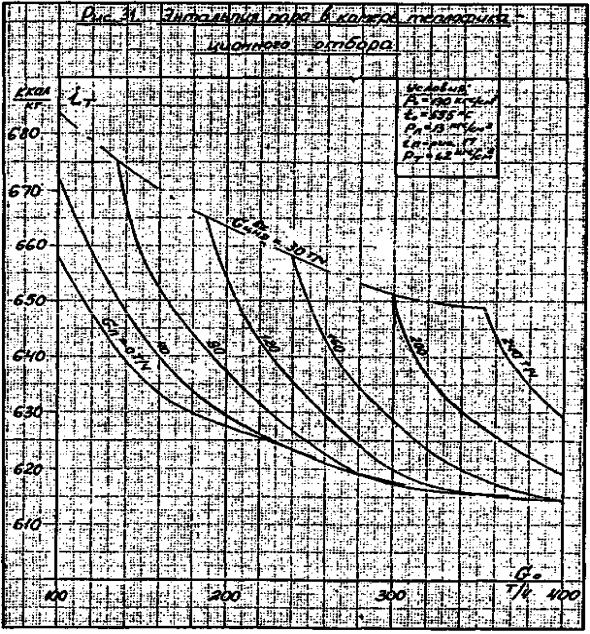

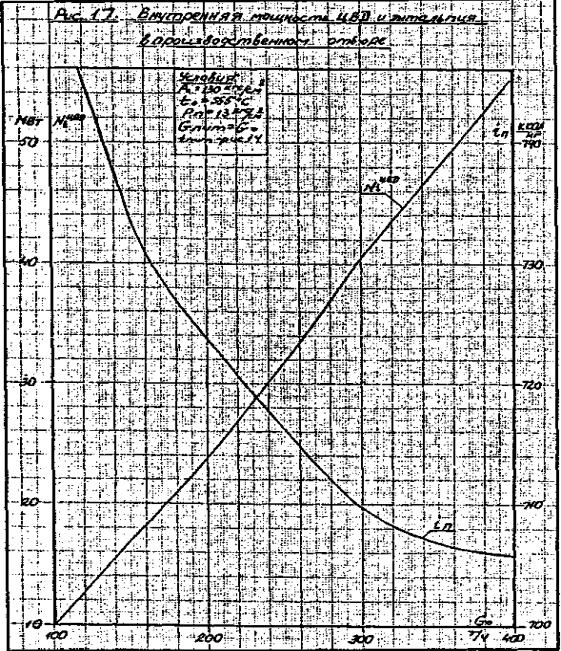

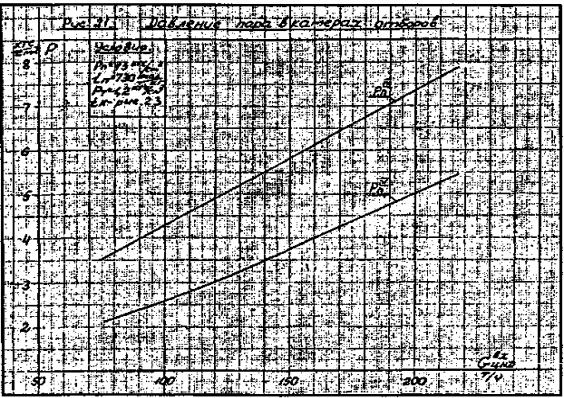

Энтальпии пара в камерах производственного и теплофикационного отборов определяются по рисункам 17 и 31.

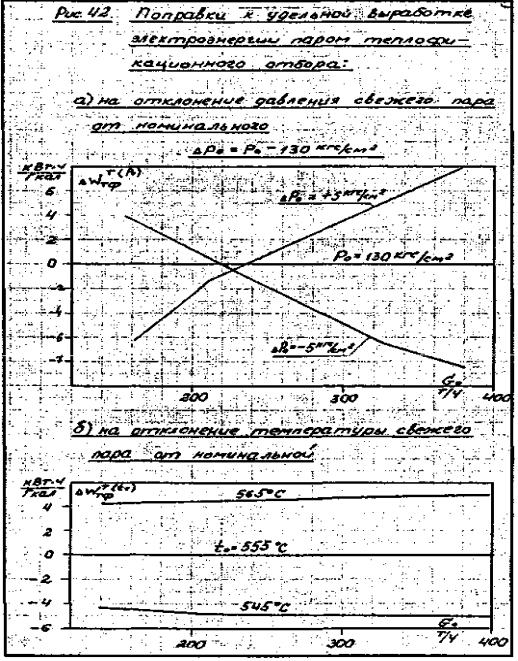

Электрическая мощность, развиваемая по теплофикационному циклу за счет отпуска тепла из регулируемых отборов, определяется из выражения:

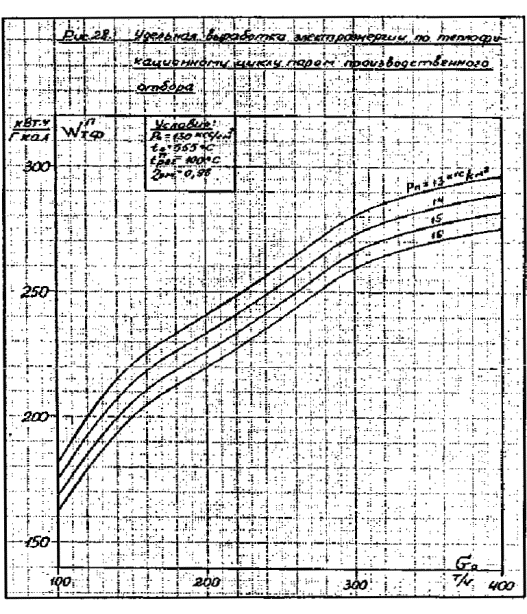

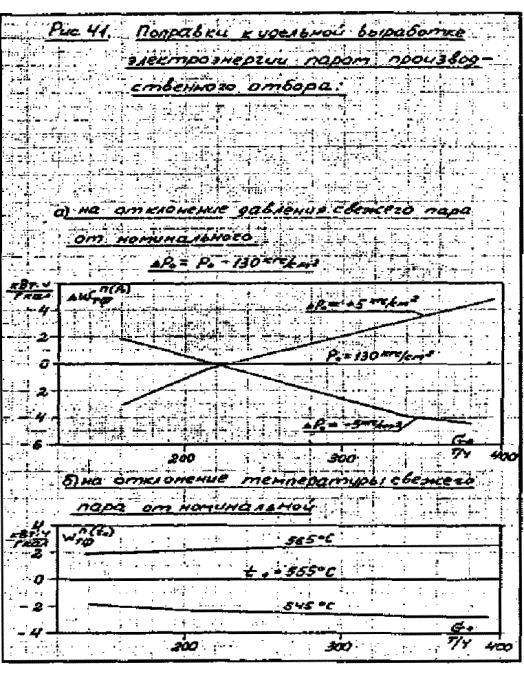

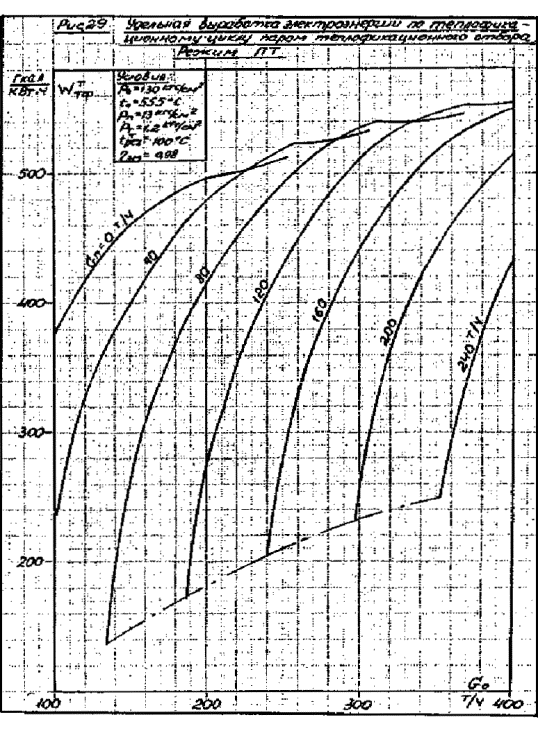

где , и  - удельная выработка электроэнергии по теплофикационному циклу при отпуске тепла соответственно из производственного и теплофикационного отборов, кВт·ч/Гкал.

Электрическая мощность, развиваемая по конденсационному циклу, определяется как Nкн = NТ - NТФ МВт.
